Как определить полярность колонок?

Ответ мастера:

Наличие нескольких акустических головок в вашей стереосистеме требует их синфазного включения. Поэтому, несмотря на то, что на динамик подается переменное напряжение, на нем обязательно нужно обозначить его полярность. Именно то значение полярности, при котором происходит перемещение диффузора по направлению вперед, необходимо обозначить на выводах каждой акустической головки.

Чтобы определить полярность вашего динамика, нужно сделать специальное устройство, так называемый пробник. В обычном карманном фонарике с лампой накаливания нужно отсоединить выключатель и вместо него подсоединить два щупа. Ручки этих щупов должны быть изолированы, чтобы избегнуть при отключении напряжения проявления напряжения самоиндукции на выводах головки.

Проверив полярность на щупах при помощи контрольного вольтметра, нужно нанести на них обозначения, соответствующие этой полярности. При замыкании щупов лампочка фонарика должна зажигаться.

Теперь требуется полное отключение усилителя и всей вашей стереосистемы от сети. Для этого, выключив систему, нужно вынуть из розетки шнур. Отключив системы вывода динамической головки от остальных цепей, необходимо подключить оба щупа на выводы головки, не касаясь при этом металлических частей и выводов самих щупов. Внимательно глядя на диффузор, проследите, как он перемещается. Перемещение диффузора наружу в момент подключения и внутрь при отключении является свидетельством того, что полярность динамика правильная. При обратной картине, потребуется поменять полярность подключения щупов, и еще раз произвести проверку.

Полярность, соответствующую полярности подключения щупов, нужно обозначить несмываемым маркером на каркасе головки.

Таким же образом нужно проверить все динамики вашей акустической системы. При этом не имеет значения, как они подключены, напрямую или через кроссовер. Плюсовые выводы головок должны соответствовать контактам красного цвета на задней стенке колонки, то есть подключение надо сделать синфазным.

Возможно, нужно проверить и переделать и вторую акустическую систему. Закрытие корпусов двух колонок поможет установить, правильно ли они подключены к усилителю. На кабеле, с помощью которого они соединяются с усилителем, должны быть метки красного цвета. Проводник, на котором есть красная метка, должен быть подключен только к клемме такого же цвета. Проводник без метки необходимо подключить к черной клемме.

Звучание вашей стереосистемы после всех этих манипуляций значительно изменится в лучшую сторону. Вы сами в этом убедитесь при ее включении.

Поллярность проводов — что это, как определить, обозначение полярности

Известно, что ток делится на переменный и постоянный.

Сильная сторона переменного тока – простота преобразования напряжения и возможность создания мощных электродвигателей.

Постоянный ток имеет свою емкую область использования: он применяется в разнообразном электронном оборудовании. Соответственно, правильная по полярности подача создающего его напряжения на различные дискретные и интегральные электронные компоненты является необходимым условием обеспечения их работоспособности.

Электродвигатели постоянного тока легко реверсируются, т.е. вращение их вала изменяется на противоположное простой переполюсовкой источника питания.

Соответственно, при нарушении полярности двигатель вращается не в том направлении, а электронные приборы не будут работать или даже выйдут из строя.

Как определить полярность проводов?

При работе с постоянным напряжением необходимо обязательно контролировать правильность подключения создающего его источника. Далеко не во всех случаях источники имеют маркировку своих выводов, т.е. указанную задачу необходимо решить уже в процессе работы. Применяемые для этого способы делятся на основные группы, которые можно условно обозначить как:

  • приборные;
  • визуальные;
  • индикаторные.

Вариантов внутри каждой группы довольно много. Далее рассмотрим только наиболее популярные из них.


Определение полярности мультиметром

Данный способ относится к приборным и является наиболее информативным, так как кроме полярности указывает еще фактическое напряжение источника.

Мультиметр (часто в просторечии называется тестером) переключается в режим измерения напряжения. Вне зависимости от его исполнения (более старый аналоговый и современный цифровой) прибор имеет две клеммы, обозначаемые как «+» и «-». При подключении положительного вывода проверяемого источника к клемме «+» (напрямую или через штатный провод) цифровой прибор показывает положительное напряжение, а у аналогового стрелка отклоняется вправо. Соответственно, в противном случае на индикаторе цифрового устройства видим минус, а стрелка аналогового тестера ложится на левый упор.

Определение полярности визуальными способами

Определить полярность источника постоянного напряжения без измерительных приборов можно двумя визуальными способами, в основу которых положены химические реакции.

В первом случае разрезается сырая картофелина и в срез одной из ее половинок на расстоянии 2-3 см друг от друга втыкаются два провода источника. После подачи напряжения через такую импровизированную нагрузку начинает протекать ток. В районе плюсового провода через примерно 5-10 минут формируется довольно неяркое, но, тем не менее, неплохо заметное визуально зеленоватое пятно.

Второй способ основан на проведении электролиза в небольшой емкости. В нее наливается некоторое количество воды и погружаются провода с зачищенными концами, который выполняют функции электродов.

Сопутствующее электролизу выделение пузырьков водорода происходит на минусовом проводе. Эффект проявляется сильнее в том случае, если емкость изготовлена из пластика, керамики или стекла, т.е. из неметаллического материала.

Другие способы, например, помещение концов проводов в пламя свечи, когда на минусовом проводе начинается интенсивное осаждение сажи, используются достаточно редко.

Индикаторные методы определения полярности

Индикаторные методы могут быть отнесены к группе визуальных, но в отличие от «химической» ветви дают результат намного быстрее, хотя требуют применения специальных компонентов и более глубоких знаний в электротехнике.

В качестве индикатора полярности может быть использован вентилятор системы охлаждения компьютерного процессора. При его наличии можно воспользоваться тем, что он приводится в действие электродвигателем постоянного тока. Для решения задачи достаточно подключить источник к черному и красному проводам. Если крыльчатка начала вращаться, то к красному проводу подключен плюс источника.

Во втором случае применяется светодиод. Известно, что этот компонент имеет всего два вывода и излучает свет при протекании через него прямого тока. По справочнику определяются выводы катода и анода, после чего к диоду через соединенный последовательно маломощный балластный резистор подключается проверяемый источник. Последовательность соединения (сначала резистор, а потом диод или наоборот) значения не имеет.

Номинал резистора рассчитывается как R = (U – 2)/I, где U – напряжение источника в Вольтах, а величина I берется из справочника и устанавливается равной примерно 70% от максимально допустимого прямого тока. Например, для 12-вольтового источника при предельном токе 50 мА в качестве балластного берется резистор с сопротивлением, равным или отличающимся не более чем на +/-20% от значения

R = (12 – 2)/ (0,7*50*10-3) = 300 Ом.

При подключении источника к рассматриваемой цепочке плюсом к аноду светодиода последний будет светиться.

В противном случае излучения не будет.

Обозначение и особенности задания полярности проводов

Цветовые обозначения полярности проводов

Помощью в определении полярности может оказать также цвет изоляции проводов источника. В сетях постоянного ток общепринято, что к плюсовой клемме источника постоянного напряжения подключается провод с оболочкой (изоляцией) красного (горячего) цвета, а минусу поставлен в соответствие черный цвет. С учетом обозначения положительного вывода через крест это правило запоминается по фразе «Красный крест».

Особенности полярности проводов в схемах постоянного тока

В электрической схеме могут использоваться провода с изоляцией других цветов, что необходимо для правильного подключения различных потребителей. В этой ситуации потребуется индивидуальная проверка мультиметром каждого из таких проводов. В качестве базового всегда берется провод черного цвета. Напряжение на остальных проводах должно быть обязательно положительным.

Некоторые разновидности электронных схем, например, собранные с использованием операционных усилителей, могут питаться от биполярного источника, т.е. на них может подаваться как положительное, так и отрицательное напряжение. Главным отличительным признаком питающего их источника является наличие у него трех выходов, причем напряжение на двух «горячих» проводах относительно земли (черный провод) равно по величине и отличается только знаком.

Нужны качесивенные провода и комплектующие? Соберем заказ!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

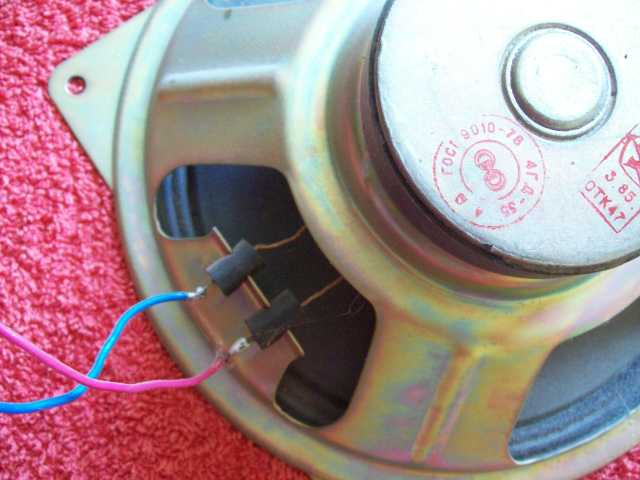

Как определить полярность динамика?

На первый взгляд, обозначать на динамике полярность нет смысла, поскольку подается на него переменное напряжение. Но когда в акустической системе несколько динамических головок, их необходимо включать синфазно. Принято обозначать на выводах головки такую полярность, при которой диффузор перемещается вперед.
Инструкция
  • Изготовьте для проверки динамиков специальный пробник. Для этого возьмите обыкновенный карманный фонарь на основе лампочки накаливания. Удалите из него выключатель, а вместо последнего подключите два щупа. У них обязательно должны быть изолированные ручки, поскольку в момент отключения напряжения на выводах головки возникает напряжение самоиндукции. Проверьте полярность напряжения на щупах при помощи контрольного вольтметра. Нанесите на них соответствующие обозначения. Убедитесь, что если щупы замкнуть, лампочка светится.
  • Выключите усилитель и весь стереокомплекс (в том числе и из розетки). Отключите оба вывода динамической головки от остальных цепей акустической системы. Подключите щупы к выводам головки, не касаясь ни последних, ни металлических частей щупов. В этот момент внимательно смотрите на диффузор. Если при подключении он перемещается наружу, а при отключении — внутрь, полярность правильная. Если же наблюдается обратная картина, поменяйте полярность подключения щупов, после чего повторите проверку. Затем обозначьте на каркасе динамической головки несмываемым фломастером полярность, соответствующую полярности подключения щупов.
  • Осуществите аналогичную операцию в отношении остальных динамиков в предела одной акустической системы. Независимо от того, как они подключены (напрямую или через кроссовер), подключите их синфазно таким образом, чтобы красному контакту на задней стенке колонки соответствовали плюсовые выводы головок.
  • Так же проверьте и при необходимости переделайте вторую акустическую систему. Закрыв корпуса обеих колонок, проверьте, правильно ли они подключены к усилителю. На кабеле, которым осуществляется такое соединение, имеются специальные красные метки. Во всех случаях проводник с меткой подключайте к красной клемме, а проводник без метки — к черной.
  • Включите стереокомплекс. Сравните его звучание с тем, которое имело место до переделки.
  • Совет добавлен 24 апреля 2012 Совет 2: Как определить полярность колонок Казалось бы, зачем обозначать полярность на динамике стереосистемы? На него ведь подается переменное напряжение. Однако если акустических головок в системе несколько, включать их нужно синфазно. На выводах той или иной головки обозначают то значение полярности, при котором диффузор перемещается в направлении вперед.
    Вам понадобится
    • — карманный фонарик с лампой накаливания;
    • — щупы с изолированными ручками;
    • — несмываемый маркер;
    • — вольтметр.
    Инструкция
  • Чтобы определить полярность динамика, сделайте устройство-пробник. Возьмите обычный карманный фонарик с лампой накаливания. Отсоедините от него выключатель, вместо которого нужно будет подключить два щупа. Щупы должны быть с изолированными ручками, потому что, когда напряжение отключается, на выводах головки появляется напряжение самоиндукции.
  • С помощью контрольного вольтметра осуществите проверку полярности на щупах, после чего нанесите на щупы соответствующие обозначения. Когда щупы замыкаются, лампочка должна гореть.
  • Отключите усилитель и вообще всю акустическую систему, выньте шнур из розетки. Затем отключите от остальных цепей системы выводы динамической головки. Далее подключите оба щупа к выводам головки, избегая касания выводов и металлических частей самих щупов. И на диффузор смотрите внимательно. Если он при подключении перемещается наружу, и внутрь – при отключении, значит, полярность правильная. Если картина наблюдается противоположная, нужно поменять полярность подключения щупов, а затем повторить проверку.
  • На каркасе головки обозначьте полярность, желательно несмываемым маркером, которая соответствует полярности подключения щупов.
  • Проделайте те же самые операции и для остальных динамиков акустической системы. И не важно, через кроссовер они подключены или напрямую, нужно их подключить синфазно так, чтобы плюсовые выводы головок соответствовали контакту красного цвета на задней стенке собственно колонки.
  • Проверьте и переделайте, если нужно, вторую акустическую систему. Проверьте, закрыв корпуса двух колонок, правильно ли осуществлено их подключение к усилителю. На осуществляющем такое соединение кабеле можно заметить красные метки. В любом случае, проводник с меткой должен подключаться к клемме красного цвета, а тот, что без метки – к клемме черного цвета.
  • Включите стереосистему и сравните звучание, которая она издает теперь, с тем звучанием, что она издавала до вашего вмешательства.
  • Как определить полярность колонок — версия для печати Оцените статью!

    Как проверить полярность провода динамика

    При прослушивании звуковой системы с двумя или более динамиками важно, чтобы динамики были подключены с соблюдением полярности, поскольку это влияет на то, как они взаимодействуют друг с другом, и, следовательно, сильно влияет на качество воспроизводимого звука. Любой заданный входной сигнал, подаваемый на динамик, заставит его двигаться либо «в», либо «вне», создавая звук. Если вход подается на несколько динамиков, подключенных со смешанной полярностью, он ставит их «в противофазе» друг с другом, а это означает, что, пока один динамик движется «внутрь», другой движется «наружу» и, следовательно, создает искажения в результирующем звуке. Эффект гораздо более заметен на более низких «басовых» частотах. Итак, если у вас возникли проблемы с получением хорошего, чистого звука из ваших динамиков, пришло время проверить, не является ли причиной перепутанная проводка. Если оборудование не было взломано, оно будет подключено с помощью специального акустического кабеля, при этом каждый его провод идентифицируется маркировкой или цветом по всей его длине. Итак, первое, что нужно сделать, это убедиться, что провод, подключенный к красной клемме приемника, такой же, как провод, подключенный к красной клемме динамика.То же самое касается черных разъемов, а затем тот же процесс можно повторить для всех динамиков. Если вы сомневаетесь, существуют коммерческие устройства, которые могут проверять полярность проводов динамиков, но использование следующих шагов также позволит вам добиться того же результата, не тратя дополнительных денег.

    Существуют коммерческие устройства, которые могут проверять полярность проводов динамиков, но следующие шаги позволят вам сделать это самостоятельно, не тратя лишних денег.

    Шаг 1. Отключение

    Начните с отключения стереосистемы от розетки.Вы также должны удалить все провода, которые соединяют систему с другими устройствами, такими как телевизор. Затем, как только вы убедитесь, что питание полностью отключено, отсоедините провода одного динамика от ресивера. Вам также нужно будет снять крышку на передней панели динамика, чтобы вы могли видеть конус динамика.

    Шаг 2. Настройка для просмотра конуса динамика

    Вы не всегда сможете увидеть конусы динамика; не все крышки съемные, особенно это касается сабвуфера. Если это так, вам нужно расположить динамик так, чтобы через решетку вы могли видеть конусы.Это немного усложняет задачу, но не делает ее невыполнимой.

    Шаг 3. Проверка с использованием аккумулятора

    Для этого теста вам понадобится полностью заряженная 9-вольтовая батарея, так что просто используйте новую батарею, чтобы исключить любые догадки.

    Следующие шаги следует повторить для каждого динамика. Возьмите 9-вольтовую батарею и соедините отрицательную клемму динамика с черной клеммой динамика. Сделав это, подключите провод к красной клемме на динамике, коснитесь им положительной клеммы аккумулятора.Вы заметите движение конуса в динамике. Продолжайте делать то же самое со всеми динамиками в вашей системе, следя за тем, чтобы конусы в каждом из них двигались одинаково. Если один или несколько двигаются в противоположном направлении, вы будете знать, что они были изменены внутри, поэтому провода нужно будет поменять местами. Эти движения бывает трудно различить сразу, поэтому будьте бдительны и внимательно наблюдайте.

    Убедившись в правильности полярности, вы можете повторно подключить их к приемнику, проводом от положительной клеммы к красной клемме, а от отрицательной — к черной.

    Прислушайтесь к динамикам после того, как вы установили правильную полярность, и вы сможете легко услышать разницу!

    ‎Полярность динамиков в App Store

    Это приложение представляет собой тестер полярности динамиков. Узнайте, правильно ли подключены ваши динамики (в фазе или в противофазе). Проверьте свои динамики объемного звучания, стереодинамики, громкоговорители PA, фактически любые динамики с разъемами для проводки на задней панели.

    Этот тестер полярности динамиков был разработан теми же людьми, которые создали Audio Toolbox, и тестер полярности в этом устройстве был известен как самый точный и надежный из доступных тестеров полярности.Теперь эта технология доступна в вашем iPhone.

    Используйте это приложение для тестирования домашних динамиков, студийных мониторов или в рамках вашей профессиональной работы по контракту. Динамики, подключенные наоборот, являются наиболее распространенной ошибкой в ​​​​настройке звуковой системы, вызывают большие проблемы и легко исправляются. Это приложение даст вам ответы, независимо от того, насколько сложно будет отследить проводку.

    Поп-динамик работает, наблюдая за характерным «поп» звуком из динамика и выполняя DSP-анализ звука, чтобы определить, движется ли диффузор динамика в правильном направлении.

    Пока вы используете стандартный 1/8-дюймовый стерео штекер, вы можете использовать любой обычный 1/8-дюймовый адаптер RCA для передачи сигнала в вашу систему. Вы также можете записать тестовый сигнал «pop» на CD, DVD или другой iPod и воспроизвести этот сигнал через динамики.

    Работает с iAudioInterface и iTestMic.

    Выберите фильтр типа динамика, низкочастотный, среднечастотный или высокочастотный. При этом выбирается фильтр 125 Гц, 500-2000 Гц или 8000 Гц, чтобы показания были более надежными.

    После того, как из динамика появится тестовый сигнал, поднесите телефон к динамику (рекомендуем перевернуть его, чтобы направить внутренний микрофон прямо на динамик — дисплей перевернется).Через несколько секунд вы получите показания на экране, плюс или минус. Плюс указывает на правильную полярность динамика, Минус означает, что нужно поменять местами провода, идущие к динамику.

    У нас также есть тестовые сигналы стерео и объемного звучания, доступные для загрузки с нашего веб-сайта, которые готовы для записи на CD или DVD. Посетите наш веб-сайт или для получения дополнительной информации. Обратите внимание, что iDVD не будет записывать закодированные объемные файлы, требуется более продвинутая авторская программа для записи DVD. Некоторые люди добились успеха с Toast.Мы также продаем тестовые DVD на нашем веб-сайте.

    См. другие наши аудиоприложения: AudioTools, наше лучшее приложение для тестирования и анализа аудио и акустики, SPL, профессиональный измеритель уровня звука для iPhone, SPL Graph, для записи SPL во времени, RTA, 1/3 октавы в реальном времени анализатор, FFT, для подробного акустического анализа, ETC, приложение Energy Time Curve, RT60, для автоматического анализа времени затухания в октавном диапазоне, и Generator, генератор сигналов iPhone. Следите за новостями в ближайшее время.

    Как проверить полярность

    К сведению тех из вас, у кого есть этот тестер полярности: тестер работает нормально, но импульсы на компакт-диске недостаточно длинные, чтобы вы могли получить показания полярности для мидбасовых динамиков или сабвуферов через фильтры нижних частот.Я подозреваю, что либо люди, которые сделали это и компакт-диск, предполагали, что использование будет заключаться в проверке полярности полнодиапазонных динамиков, и намеренно сделали треугольник очень коротким, чтобы проверить полярность высокочастотного драйвера, поскольку домашние динамики часто имеют пассивные кроссоверы и размещение на перегородке, а также наклон и выравнивание кроссовера могут потребовать смены полярности на середине. Этот тестер БУДУТ работать с дорожкой полярности на компакт-диске Audiofrog, но он будет просто несколько раз мигать зеленым цветом, если он совпадает по фазе, и красным цветом, если он не совпадает по фазе.Здесь нет трех зеленых и одного красного, потому что все импульсы на компакт-диске Audiofrog идут вперед (положительно).

    ОК. Вот еще немного информации об этом тесте полярности динамиков и разнице между сигналами на разных компакт-дисках. Посмотрите внимательно на графики, чтобы увидеть, что происходит. Вот форма волны. Это с компакт-диска Audiofrog, который идет в комплекте с микрофоном. Вы, вероятно, сначала заметите, что это выглядит как прямоугольный треугольник, и вся форма волны ВЫШЕ нуля. Если микрофон в маленькой коробке увидит это, он загорится зеленым светом, указывая на движение вперед (к микрофону).Если полярность неверна, то динамик сначала переместится назад, и загорится красный индикатор неправильной полярности. Во-вторых, его длина составляет около 9 мс. Волна частотой 20 Гц имеет длину 50 мс (около). Так что этого достаточно, чтобы обеспечить некоторый сигнал на действительно низких частотах. Теперь, если мы посмотрим на этот треугольник, наклон начальной ВЕРТИКАЛЬНОЙ линии ЯВЛЯЕТСЯ высокочастотным. Высокочастотная синусоида КРУЧЕ, чем низкочастотная синусоида. Поскольку низкочастотная волна длиннее, длина треугольника захватывает бас.ЧТОААААААА?

    ОК… Если вы все еще пытаетесь следовать этому, вот график частотной характеристики сигнала. Это НЕ и РТА, это отображение спектра. Если бы это был RTA, частотная характеристика была бы ближе к плоской. Это действительно не имеет значения. Что мы ищем, так это то, какие частоты включены, потому что мы пытаемся проверить полярность динамиков, которые воспроизводят разные части сигнала. Если баса нет, то сабвуфер мы не можем проверить. Если высокой частоты нет, то и твитер проверить не можем.Это ОСОБЕННО верно, если наша система включает КРОССОВЕРЫ. Это идет от 0 Гц до примерно 10 кГц.

    Теперь давайте применим некоторые кроссоверы к этому сигналу, как если бы они были в нашей системе. Вот что происходит, когда у нас есть фильтр нижних частот 60 Гц. Я применил фильтр только к левому каналу (тому, что сверху), поэтому мы Вы сможете легко сравнить. Помните, я сказал, что высокие частоты ЯВЛЯЮТСЯ началом треугольника? Теперь у нас есть наклон в начале, а не ВЕРТИКАЛЬНАЯ линия.

    ОК.Давайте посмотрим, что наш кроссовер сделал с частотной характеристикой.

    Как раз то, что мы подозревали, потому что это фильтр нижних частот:

    Давайте удалим это и вместо этого вставим фильтр высоких частот. Теперь хвост (бас) полностью исчез:

    Посмотрим на АЧХ. Я использовал фильтр верхних частот 4-го порядка (24 дБ/окт) на частоте 600 Гц:

    .

    Именно то, что мы ожидаем увидеть.

    Теперь давайте увеличим масштаб сигнала.

    ОК. Это ОЧЕНЬ увеличено.Настолько сильно, что вы не можете увидеть сигнал на правом канале (тот, к которому мы не применяли фильтр верхних частот). Обратите внимание, что ВЕСЬ сигнал содержится примерно в трети мс:

    .

    Эй, ПОДОЖДИТЕ! Теперь часть сигнала НИЖЕ нуля. Как это может быть?

    Потому что кроссоверы сдвигают фазы. Обратите внимание, что начальный пик ПОЛОЖИТЕЛЬНЫЙ, а ПОЗЖЕ есть некоторые вещи «не в фазе». Помните, как это работает и что говорит вам этот дисплей. То, что происходит раньше, находится «в фазе», а то, что происходит позже, — нет.Это не ошибка. Фазовый сдвиг в кроссовере не является ошибкой. Так работают кроссоверы. Если бы они были полностью совмещены по фазе (совсем без фазового сдвига), единственными, которые имели бы одинаковую сумму, были бы кроссоверы Линквица-Райли с порядками, положительными кратными 4. 4-й, 8-й и так далее, и так далее. быть в определенной степени не в фазе, чтобы работать правильно. Первый порядок — 90 градусов. Второй порядок отклоняется на 180 градусов (поэтому одна сторона должна иметь обратную полярность).Третий порядок сдвинут по фазе на 270 градусов. Это сделано намеренно. Когда вы найдете пассивный кроссовер, который меняет полярность, это не ошибка. Так работают кроссоверы.

    Что насчет эквалайзера? Что это делает с нашей формой волны? Давайте увеличим 200 Гц на 10 дБ:

    Вот осциллограмма. Некоторые «шевеления в начале»:

    Здесь увеличено:

    Здесь увеличено:

    А вот АЧХ:

    Итак, при правильной дорожке у нас должна быть возможность проверить полярность каждого из динамиков.Полезно отключить ОСТАЛЬНЫЕ динамики, чтобы избежать нежелательного вклада других динамиков.

    Ой. Последняя вещь. Что происходит, когда используется полнопроходной фильтр, как в фабричной системе? Здесь я аппроксимировал полнопроходной фильтр второго порядка. Давайте посмотрим, что он делает.

    Вот что у нас есть сейчас.

    Проверим АЧХ:

    Таким образом, через простой APF второго порядка это будет работать нормально. Вы прочтете правильную полярность.

    Как насчет APF первого порядка (все проходной фильтр)? Это изменяет полярность частот ниже частоты фильтра. Вот как это выглядит:

    Я не уверен, что этот маленький детектор полярности будет делать с этим. Возможно, эмпирический тест был бы полезен.

    Что, если бы это был мидбасовый динамик, и он был пересечен на частоте 300 Гц И включал этот APF 1-го порядка? Тогда это будет выглядеть так. Я предполагаю, что это будет зеленый свет, а не красный.

    Итак, я думаю, что мораль этой истории в том, что сигнал на компакт-диске имеет значение.Для того, что мы делаем, очень важно, чтобы он содержал все частоты, которые будет воспроизводить наша система, чтобы мы могли протестировать каждую из них, посвященную определенной части сигнала. Я думаю, что сигнал на компакт-диске, который поставляется с недорогим тестером, целенаправленно предназначен для точного определения полярности твитера, чтобы можно было проверить левый и правый полнодиапазонные домашние громкоговорители.

    Если вы профессионал или у вас есть бюджет на тестер чуть больше 20 долларов, я рекомендую этот. Он имеет выходы уровня динамика и предусилителя, а также может генерировать сигнал или считывать сигнал с USB: https://www.mobilesolutions-usa.com/product…/pt-9aplus-kit

    Чувствительны ли автомобильные динамики к полярности? 9 вещей, которые вы должны знать — Improvecaraudio.com

    Нередко люди внезапно меняют местами провода своих динамиков, особенно если на проводах динамиков не указана полярность.

    И когда это происходит, звук выходит «в противофазе», и качество звука становится слышимым. Обычно это происходит с домашними звуковыми системами, но вам может быть интересно, чувствительны ли автомобильные динамики к полярности?

    Автомобильные динамики чувствительны к полярности.Изменение полярности будет иметь странный эффект на автомобильные динамики, так что звуковая волна, создаваемая динамиками, будет противоположна записанной. Это создает эффект «не в фазе», который ухудшает качество воспроизводимых звуков.

    Как партнер Amazon, ImproveCarAudio будет получать небольшую комиссию от соответствующих покупок, совершенных по ссылкам в этой статье.

    Если вы используете встроенные автомобильные динамики, полученные от производителя, проблем с полярностью динамиков быть не должно, поскольку провода должны быть подключены правильно.

    Проблема возникает, если вы собираетесь заменить динамики вашего автомобиля. В таких случаях вам важно больше узнать об автомобильных динамиках и о том, насколько они могут быть чувствительны к полярности.

    Какая полярность динамика?

    Если вы не знали, звуковые волны на самом деле имеют свою собственную полярность, которая представляет собой серию положительных и отрицательных давлений, которые они создают в воздухе.

    Положительное давление в воздухе возникает, когда звуковая волна претерпевает изменения, превышающие нормальное давление воздуха в помещении.

    Между тем, отрицательное давление возникает, когда звуковая волна меняет свое значение ниже нормального давления воздуха в помещении.

    Звуковые волны на самом деле имеют форму реальной волны, в которой максимумы — это положительное давление, а минимумы — отрицательное давление. Последовательность определяется тем, что из положительного и отрицательного давления наступает первым.

    Например, когда вы ударяете по барабану, то, что верхняя часть барабана движется вниз, создает отрицательное давление в воздухе, тем самым делая первую часть звуковой волны отрицательной, за которой затем следует положительное давление, когда верхняя часть часть барабана начинает выскакивать обратно.

    Итак, другими словами, когда мы говорим о полярности звуковых волн, исходящих от динамика, мы говорим о длине волны, создаваемой между усилителем и динамиком.

    Провода, соединяющие усилитель и динамик, определяют полярность, поэтому важно помнить, что положительный вывод усилителя всегда должен быть соединен с положительным выводом динамиков. То же самое касается отрицательных клемм.

    А если бы мы их поменяли местами, то полярность динамиков была бы обратной.

    Как работают автомобильные динамики?

    Автомобильные динамики работают таким образом, что электрический ток проходит от усилителя к динамикам по проводу, который их соединяет.

    Усилитель первым принимает электрический сигнал, а затем пропускает его к динамикам, которые затем перемещаются вперед и назад в зависимости от полярности сигнала, получаемого от усилителя.

    Таким образом, когда вы смотрите на работу автомобильных динамиков, вы видите, что они находятся в положении по умолчанию и находятся в состоянии покоя, когда через них не проходит электрический ток.

    Однако при получении сигнала от усилителя они начнут двигаться вперед и назад. Движение назад представляет собой отрицательное давление, а положение вперед представляет собой положительное давление, которое динамики создают в частицах воздуха в автомобиле.

    В этом отношении важна полярность, поскольку электрический ток, который идет от усилителя к динамикам, должен соответствовать клемме.

    Положительная и отрицательная клеммы должны соответствовать положительному и отрицательному току усилителя, иначе динамики будут двигаться по-разному.

    Например, даже если ток, подаваемый на динамики от усилителя, положительный, но вы подключили провод к отрицательной клемме, движение динамика будет обратным, даже если звук, который он производит, положительный.

    Это может привести к странным искажениям и изменению качества звука из динамиков.

    Как узнать, перепутана ли полярность автомобильных динамиков?

    Во многих случаях вы можете перепутать положительный и отрицательный провода с положительным и отрицательным выводами, если вы настраиваете новые автомобильные динамики, потому что на них нет этикеток или провода не маркированы.

    Если ваши автомобильные динамики не имеют маркированных клемм, может быть довольно сложно определить, перевернута ли полярность ваших автомобильных динамиков.

    В этом отношении лучший способ определить, не перепутана ли полярность автомобильных динамиков, — это использовать тестер динамиков.

    Тестер акустических систем — инструмент, специально созданный для этих случаев и даже не очень дорогой. Существуют даже тестеры динамиков, которые генерируют собственные сигналы, чтобы их можно было использовать и для других целей, но я использовал PAC TL-PTG2 .Он не только проверяет провода, но и проверяет, правильно ли работает динамик.

    Тестер

    Pac доступен на Amazon, поэтому, если вы собираетесь тестировать провода или динамики, щелкните эту ссылку и проверьте последнюю цену.

    Использовать тестер акустических систем довольно просто, и вам не нужно прилагать массу усилий, чтобы научиться им пользоваться.

    Как определить положительный и отрицательный провода динамика?

    В большинстве случаев достаточно просто посмотреть на этикетки на динамиках и проводах, чтобы узнать, какие из них положительные, а какие отрицательные.

    Символы «плюс» и «минус» четко указывают, какие из них являются отрицательными, а какие — положительными. Между тем, в некоторых случаях красный цвет указывает на положительный результат, а черный — на отрицательный.

    Но бывают случаи, когда у них нет цветов меток. Вот почему вы должны использовать другой метод, чтобы узнать, какой из них является положительным проводом, а какой отрицательным.

    Если у вас нет средств на покупку тестера динамиков, вместо этого вы можете использовать 9-вольтовую батарею для проверки полярности динамиков.

    Вот теперь вы в основном используете один:

    • Подсоедините провод динамика к положительной клемме аккумуляторной батареи. Неважно, какой провод вы на нем размещаете.
    • После этого проделайте то же самое с минусовой клеммой аккумулятора. Опять же, не имеет значения, знаете ли вы, используете ли вы положительный или отрицательный провод.
    • Попробуйте посмотреть, как двигается динамик в момент подключения.
    • Если динамик перемещается вперед или наружу, вы можете предположить, что провод динамика, подключенный к положительному полюсу аккумулятора, является положительным проводом.
    • Однако, если динамик движется внутрь, это означает, что положительный провод был подключен к отрицательной клемме вашего динамика.

    Как мне удалось перепутать проводку?

    Если вы заметили, что действительно перепутали проводку при проверке полярности динамика с помощью тестера динамиков или других эффективных методов, вам не о чем беспокоиться.

    Многие люди делают эту ошибку, потому что она может быть довольно распространенной, в зависимости от обстоятельств.

    Во многих ситуациях наиболее распространенной причиной поломки проводки может быть недостаток информации или даже невнимательность. Даже если провода и клеммы динамиков помечены и окрашены, все равно можно легко все испортить, особенно если вы не знаете, как работают этикетки и что означает полярность для ваших автомобильных динамиков.

    Таким образом, вы можете подумать, что это нормально, если вы соедините положительный провод с отрицательной клеммой и наоборот, потому что вы недостаточно информированы.Вот где информация становится важной, когда дело доходит до автомобильных динамиков.

    В некоторых случаях провода и клеммы автомобильных динамиков не имеют маркировки. Когда это происходит, довольно легко совершить эту ошибку, независимо от того, насколько хорошо вы информированы и опытны в настройке автомобильных динамиков или других типов динамиков.

    Что вам нужно сделать, когда это произойдет, так это проверить полярность и поменять местами клеммы.

    Что произойдет, если я переверну провода автомобильных динамиков?

    Предположим, вам удалось поменять местами провода автомобильных динамиков и соединить положительный провод с отрицательной клеммой, а отрицательный провод с положительной клеммой.Что тогда происходит с вашими автомобильными динамиками?

    Ну, для начала, полярность динамика будет инвертирована в том смысле, что он будет двигаться вперед, когда он должен двигаться назад, а потом наоборот.

    Это происходит потому, что звуковые волны и давление, создаваемые вашим динамиком, будут противоположны звуковым волнам, которые были записаны, а затем выпущены усилителем на динамики.

    Короче говоря, обратное подключение повлияет на то, как будут работать ваши динамики, и вы можете даже не заметить разницу в воспроизводимых звуках.

    Это зависит от конкретного случая, в зависимости от ваших автомобильных динамиков и типа музыки или звуков, которые они воспроизводят. Но, вообще говоря, звук динамиков вашего автомобиля портится, если полярность была случайно перепутана.

    Какой звук будут издавать автомобильные динамики, если я поменяю полярность?

    В связи с этим, когда вы меняете полярность автомобильных динамиков, будут некоторые весьма заметные различия в зависимости от динамиков и музыки, которую вы играете.

    Это также зависит от того, используете ли вы несколько динамиков, потому что будут случаи, когда установка с одним динамиком не покажет вам много изменений в качестве звука, если вы поменяете полярность автомобильного динамика.

    Однако это может быть от случая к случаю, и гораздо чаще, если вы используете несколько автомобильных динамиков. В установке, где есть два динамика, и только один из них не в фазе, это довольно заметно, и вы можете услышать, как левый динамик играет иначе, чем правый.

    Вот общие изменения при изменении полярности автомобильных динамиков:

    Без баса

    Наиболее распространенное изменение, которое довольно легко заметить, если вы перепутаете полярность автомобильных динамиков, заключается в том, что басы отсутствуют или воспроизводятся очень мало.

    Это связано с тем, что бас в основном создается давлением, создаваемым движением автомобильных динамиков внутрь и наружу.

    Таким образом, если сигналы пересекаются и ваши динамики движутся внутрь, когда звуковой сигнал должен заставить их двигаться наружу, ноты бас-барабана становится очень трудно заметить до такой степени, что ваши динамики вообще не воспроизводят басов.Музыка в конечном итоге теряет воздействие, вызванное басом, и вы не получите удовольствия от качества.

    Отмена

    Отмена гораздо чаще встречается в паре басовых динамиков и не будет такой распространенной, если у вас работает только один автомобильный динамик. Вы можете услышать это довольно заметно, когда автомобильные динамики расположены близко друг к другу.

    Когда есть отмена, динамик с синфазной полярностью фактически отменяет и конкурирует с частотой динамика с обратной полярностью.Это похоже на столкновение отрицательного числа с положительным числом равных значений — они оба в конечном итоге отменяются.

    Отмена, которую вы слышите, может быть замечена в басах из-за того, как они воспроизводятся. По сути, оба динамика гасят друг друга.

    Это гораздо более распространено, если динамики находятся прямо друг перед другом. Эффект отмены еще более заметен, когда вы находитесь в машине меньшего размера, где динамики расположены близко друг к другу.

    Плохое изображение

    Если вы не знали, что такое визуализация, то это когда автомобильные динамики могут проецировать изображение инструментов, на которых играют в музыке.

    Итак, если автомобильные динамики правильно подключены, вы сможете более или менее представить себе инструменты перед собой, как будто вы на самом деле наблюдаете за музыкантами вживую.

    Однако плохое изображение возникает, когда динамики подключены неправильно или не в фазе.

    Вы не сможете правильно обрабатывать информацию, поступающую от музыки, до такой степени, что не сможете представить, какой инструмент издает те или иные звуки. Другими словами, звуки становятся расплывчатыми, а ваше изображение искажается.

    Может ли неправильная полярность повредить автомобильные динамики?

    Теперь, когда вы знаете, что неправильная полярность действительно может изменить качество звука, воспроизводимого автомобильным динамиком, вам может быть интересно, не повредит ли это автомобильным динамикам в долгосрочной перспективе. Особенно, если учесть тот факт, что ваши динамики будут двигаться в противоположных направлениях.

    Что ж, хотя качество звука действительно ухудшается и изменяется, вам не нужно беспокоиться о повреждении оборудования, если вы случайно перепутаете полярность автомобильных динамиков.

    Это связано с тем, что напряжение динамиков, как правило, одинаково независимо от того, являются ли провода положительными или отрицательными. Короче говоря, электрическое напряжение не меняется, даже если сигналы могут быть изменены.

    Тем не менее, вы можете получить динамики, которые не будут акустически хорошо работать, если они правильно подключены после длительного неправильного подключения. Вот почему вы всегда должны убедиться, что ваши динамики подключены правильно.

    Предположим, вы заметили, что это не так.В этом случае вы должны исправить ситуацию как можно быстрее, чтобы предотвратить любой ущерб, который потенциально может произойти с вашим оборудованием и качеством звука ваших динамиков.

    Имеет ли значение полярность для автомобильных динамиков?

    Учитывая все вышесказанное, полярность действительно имеет значение для автомобильных динамиков, особенно если вас интересует качество звука, которое они производят.

    Полярность диктует движение, которое будут совершать ваши автомобильные динамики, и если она перевернута, движение также будет обратным, поэтому звук будет не таким хорошим, как вы ожидаете.

    Изменения, которые вносит инверсная полярность, гораздо более заметны, когда у вас есть только один инвертированный динамик. Это становится менее заметным, если все автомобильные динамики перевернуты или используется только один динамик.

    Однако, чтобы получить наилучшее возможное качество звука, всегда рекомендуется проверять проводку ваших динамиков и удостоверяться, что каждый провод подключен к правильной клемме.

    Mobile Solutions представляет новый тестер полярности



    Пресс-релиз (НЕОТРЕДАКТИРОВАННЫЙ): TEMPE, AZ — Mobile Solutions объявляет о выпуске нового интересного инструмента для тестирования аудиосистем: тестера полярности PT-9A+.Это важный измерительный инструмент для создания и настройки отличных автомобильных аудиосистем. Усовершенствовав предыдущую и очень успешную модель PT-9A, новый PT-9A+ добавляет еще больше возможностей для анализа сигналов, особенно при интеграции OEM-аудиосистемы.



    «В любой автомобильной аудиосистеме очень важно определить и проверить правильную полярность динамиков как до, так и после установки. Полярность электрических сигналов, которые подключаются к динамикам при интеграции OEM-аудио, а также правильное определение того, какие провода соответствуют местам расположения динамиков, также имеют решающее значение для проверки», — комментирует Брайан Шмитт, президент Mobile Solutions.PT-9A+ выполняет все эти задачи с помощью одного компактного и простого в использовании инструмента.



    PT-9A+ имеет безопасный низковольтный выходной импульс либо на штекере уровня предусилителя (RCA), либо на разъемах громкоговорителей. Он генерирует импульсы полярности непосредственно на динамик или вход AUX, или техник может использовать дорожки импульсов с прилагаемого USB-накопителя и загружать их на портативное мультимедийное устройство. Затем встроенный микрофон на передней панели инструмента определяет, движется ли диффузор динамика наружу вместе с импульсом (правильная полярность) или внутрь (обратная полярность).Низкое напряжение импульса означает отсутствие повреждения проводов шины CAN, проводов подушек безопасности или других чувствительных цепей, если техник ошибочно примет другую проводку автомобиля за аудиосигнал или проводку динамика. В прошлом технические специалисты иногда пытались «вставить» динамики с помощью аккумуляторов для электроинструментов или прикрепить провода к 9-вольтовой или D-элементной батарее для этой задачи. PT-9A+ — гораздо более безопасный и профессиональный способ пульсации динамиков и определения абсолютной акустической полярности.



    Изменившая правила игры новая функция PT-9A+ заключается в том, что разъемы для динамиков не только функционируют как выходы для генерации выходных импульсов, но и могут быть сконфигурированы для приема ВХОДА на уровне динамиков до 4 В переменного тока для определения электрической полярности аудиосигнала. сигнал.Эта функция, по сути, сообщает техническому специалисту, какой провод является положительным (+) и отрицательным (-), чтобы при выполнении OEM-интеграции аудио входы DSP или усилителя можно было правильно настроить с учетом полярности. Подавление аудиосигналов (акустических или электрических) — это проблема номер один, от которой страдает большинство автомобильных аудиосистем с низким качеством звука. «Когда все сигналы аудиосистемы и динамики имеют правильную полярность, только тогда технический специалист может выполнить эффективную настройку для оптимального качества звука», — добавляет Шмитт.



    PT9A+ Особенности:

    • Встроенный генератор импульсов с возможностью выбора — разъемы уровня предусилителя (RCA) и уровня динамика
    • Встроенный компактный микрофон для тестирования/проверки полярности акустических динамиков
    • Гнезда уровня громкоговорителей можно настроить как входы для проверки полярности электрического сигнала
    • Низкий порог громкости для безопасного тестирования — громкость системы не обязательно должна быть высокой для тестирования
    • Простые для понимания светодиоды полярности — зеленый = правильный, красный = неправильный
    • Встроенный светодиодный индикатор низкого заряда батареи
    • Включает флэш-накопитель USB с импульсами полярности и розовым шумом
    • Поставляется с защитным футляром для хранения, кратким руководством и изолированными измерительными проводами
    • Используется стандартная батарея 9 В (не входит в комплект)



    PT9A+ Применение:

    • Проверка полярности динамиков аудиосистемы перед началом установки или настройки
    • Генерация импульсов в аудиосистему для проверки расположения динамиков и полярности
    • Проверка полярности аудиосигналов OEM на выходе источника или усилителя (до 4 В)
    • Определение расположения и полярности динамиков в аудиосистемах OEM с помощью внутреннего генератора импульсов
    • Проверка смещения полярности в активных или пассивных кроссоверах (особенно в приложениях 12 дБ/октава)
    • Оптимизируйте полярность сабвуфера, чтобы он сочетался с другими системными динамиками для «переднего» баса



    PT-9A+ есть на складе в Mobile Solutions и отправляется прямо сейчас.Специальная стартовая цена в размере 99,99 долларов США предлагается в течение ограниченного времени при использовании кода купона «PT9A-2020» при оформлении заказа на сайте www.mobilesolutions-USA.com.



    Для получения дополнительной информации о тестере полярности PT-9A+ или для размещения заказов на любую продукцию Mobile Solutions посетите сайт www.mobilesolutions-USA.com или позвоните по телефону 480-968-2074.



    О мобильных решениях

    Mobile Solutions USA — это инновационная компания, создающая инструменты и проводящая обучение, которые позволяют производить индивидуальную автомобильную электронику, аудиосистему и внутренние установки с уровнем эффективности, недостижимым другим способом в автомобильном бизнесе послепродажного обслуживания.Благодаря запатентованному бренду инструментов проектирования Smart Templates™ и многим другим технологическим инновациям Mobile Solutions USA обслуживает автомобильных техников, производителей и розничных магазинов через прямые продажи и дистрибьюторов по всему миру.





    Что произойдет, если поменять местами провода динамиков? [Полярность динамика]

    Вы задавались вопросом, звучат ли кабели динамиков с правильной полярностью проводов динамиков лучше, чем кабели динамиков с перевернутыми проводами динамиков? Несмотря на то, что полярность динамиков относительно распространена, ее часто неправильно понимают.

    Но прежде всего важно понять, почему полярность имеет значение, когда речь идет о ваших динамиках. Естественно, эти устройства бывают двух видов: с положительной и отрицательной полярностью. Полярность вашего динамика определяет, будет ли звук двигаться вперед или назад.

    Короче говоря, у динамиков с отрицательным полюсом воздух движется к целевой аудитории, а у динамиков с положительным полюсом воздух отталкивается от целевой аудитории.

    При соединении проводов между динамиком и усилителем правилом игры является соединение положительной клеммы усилителя с положительной клеммой динамика.Однако это не всегда так, поскольку в большинстве автомобильных стереосистем, установленных любителями, красный и черный провода, как правило, перепутаны местами.

    Перепутывание проводов динамиков приводит к тому, что динамики перемещаются внутрь, когда они выталкиваются наружу, и наоборот. В зависимости от нескольких факторов, таких как количество используемых динамиков, это может привести к тяжелым последствиям.

    Вы вряд ли заметите разницу, если поменяете местами провода в системе, содержащей только один динамик. Однако влияние будет больше ощущаться в ситуации, когда используется несколько динамиков.Обратная полярность в такой ситуации может привести к следующему.

    Усилитель может взорваться

    Если красный и черный провода подключены к неправильным клеммам усилителя, он может взорваться. Вот причина — усилитель ожидает напряжение от одного провода и некоторый ток от другого провода. Если на оба провода подается напряжение (или в случае короткого замыкания ни на один провод), скорее всего, усилитель сгорит.

    Это распространенная ошибка при подключении усилителя, и только потому, что на схеме красный к плюсу, а черный (или белый) к минусу, не означает, что все должно быть подключено именно так.Важно то, что два провода правильно подключены на обоих концах. Красный всегда должен идти в плюс, а черный или белый всегда в минус.

    Усилитель, который продолжает работать без проблем после неправильного подключения, либо плохо спроектирован, либо неправильно подключен кем-то, кто мало что знает о безопасности.

    Потеря баса

    Первое, что вы заметите, когда ваши динамики не сдвинуты по фазе, — это потеря басов из динамика. Первое, что вы заметите, когда ваши динамики сдвинуты по фазе, — это потеря басов из затронутого динамика.Помните, что давление воздуха в диафрагме динамика создает басовые тона; следовательно, вмешательство в провода динамиков заставляет динамики работать в противоположных направлениях, что приводит к потере басов.

    Кроме того, перепутав провода динамиков, барабаны станут неслышными, а музыка потеряет свою мужественность.

    Плохое качество звука

    Низкое качество звука — еще одна проблема, возникающая из-за перепутанных проводов динамиков.

    Система не будет работать должным образом с момента включения.В большинстве случаев с перевернутым проводом динамика звук с одного из ваших каналов, вероятно, будет звучать шумно, а также может иметь эффект поп-музыки.

    Вы также можете слышать эхо своего голоса, особенно при прослушивании через наушники.

    Полярность автомобильного динамика

    Громкоговорители лучше всего работают, когда полярность сохраняется, т. е. остается неизменной. Если вы подключите положительный и отрицательный провода от автомобильной стереосистемы назад, вы, вероятно, взорвете динамики, но не о чем беспокоиться, поскольку большинство динамиков имеют встроенную схему защиты, которая обеспечит их безопасность, если это произойдет.

    Звук автомобильных динамиков, естественно, должен быть направленным, с низкими частотами, исходящими из двери автомобиля, и средними/высокими тонами, исходящими от приборной панели автомобиля. Поэтому каждый раз, когда вы переворачиваете свой автомобиль, подключение динамиков вокруг вас меняет звучание музыки.

    Как проверить положительные и отрицательные провода без мультиметра

    Знание того, какой из проводов вашего динамика является положительным, а какой отрицательным, поможет вам правильно их подключить и предотвратит потенциальное повреждение из-за обратной полярности.Ниже приведены некоторые из методов, которые вы можете использовать для проверки положительности и отрицательности вашего провода без мультиметра.

    • Прочтите руководство. Вы можете получить подсказку из руководства, особенно там, где провода в основном будут иметь цветовую маркировку. Уникальный цветовой код сообщает вам, куда идет каждый провод.
    • Кроме того, вы можете определить, какой провод положительный, а какой отрицательный, взглянув на прозрачный корпус. Медная проволока всегда будет положительной, а серебряная нить всегда будет нести отрицательный заряд.
    • Вы также можете использовать тест 9-вольтовой батареи, чтобы определить, какой провод положительный, а какой отрицательный.
    • Наконец, вы можете изучить физические характеристики вашего провода, чтобы определить, какой из них отрицательный, а какой положительный. Некоторые элементы, на которые следует обратить внимание, — это точки подключения на задней панели ваших динамиков, полоса, обозначающая отрицательный провод, и крошечные выпуклости или гладкие поверхности кабелей, которые помогут вам разделить их.

    Как проверить полярность с помощью мультиметра

    Мультиметр — это устройство с двумя щупами, черным и красным, которые помогают измерять напряжение и сопротивление.Используя эти данные, вы можете быстро отличить положительный или отрицательный провод. Некоторые мультиметры издают звуковой сигнал при установлении надежного соединения с другим устройством через провод или клемму.

    Если вы не знаете, какой провод положительный, а какой отрицательный, всегда рекомендуется использовать цифровой мультиметр для измерения полярности, так как аналоговый мультиметр может легко взорваться в случае неправильного подключения.

    Вы можете использовать это устройство для проверки полярности проводов, выполнив следующие действия.

    Шаг 1: Включите цифровой мультиметр и установите его на настройку напряжения постоянного тока, т. е. символ на вашем устройстве, напоминающий заглавную букву V.

    Для этого вам нужно повернуть переключатель в центре вашего мультиметра на указанный символ.

    Шаг 2: Подсоедините провода к мультиметру.

    Это влечет за собой присоединение выводов к каждому проводу. Но перед этим вы должны подключить черный щуп вашего мультиметра к порту с надписью COM, а красный щуп должен быть внутри порта с символом вольта.

    Шаг 3: Проверьте показания на экране мультиметра

    При подключении выводов к проводам на экране мультиметра появится цифра. Это представляет собой напряжение вашего провода, и оно может быть как положительным числом, так и отрицательным.

    Этап 4: Интерпретация результатов

    Цифра, которая появляется на экране вашего мультиметра, показывает, правильно ли выполнено подключение. Кроме того, вы можете использовать его, чтобы определить, какой провод положительный, а какой отрицательный.

    Положительная цифра или показание указывает на то, что соединение выполнено правильно. В этом случае провод, подключенный к красному проводу, является положительным, а провод, подключенный к черному проводу, — отрицательным. Следите за теми тестами, которые дают отрицательный результат, так как это указывает на обратное соединение, что означает неправильное зацепление проводов.

    Таким образом, вам необходимо переключить провода в их правильное положение, что будет отображаться на экране мультиметра при положительном значении.

    Как узнать, правильно ли вы подключили динамики

    Шаг 1: Отсоедините провод от динамика и проверьте, помечен ли он + или +/-

    Шаг 2: При включенном динамике коснитесь пальцем одного из проводов. Вы слышите высокий тон? Если нет, то динамик подключен правильно. Если вы слышите высокий тон, это означает, что проводка подключена неправильно, и ваш динамик перегорит.

    Шаг 3: Некоторые динамики вкручиваются в провод динамика, который уже подключен к автомобилю.Прикоснитесь одним из проводов динамика к динамику еще раз и прослушайте тот же результат, что и выше; если нет, динамик подключен правильно.

    Если вы слышите высокий тон, динамик подключен неправильно и требует замены или переподключения с привлечением специалиста.

    Шаг 4: Включите радио, когда музыка не играет. У вас должны быть статические помехи через динамики. Если вы этого не сделаете, значит, что-то не так с вашей проводкой (возможно, проблема с заземлением), потому что питание вообще не доходит до динамика, поэтому динамик не будет работать, даже если он правильно подключен.

    Последнее слово

    Несмотря на то, что отличить правый канал от левого не всегда легко, это разумно Даже несмотря на то, что отличить правый канал от левого не всегда легко, разумно всегда получать рекомендации от вашего усилителя или ресивера, поскольку эти каналы скорее всего напечатаны здесь.

    Следовательно, всегда проверяйте, чтобы все соединения на обоих концах каждого динамика были прочно закреплены, а все монтажные скобы надежно закреплены перед подключением.Для достижения наилучших результатов убедитесь, что каждая колонка размещена над или под угловым сиденьем, чтобы максимизировать качество звука и свести к минимуму вибрационную обратную связь.

    При этом будьте осторожны и не размещайте динамики слишком близко друг к другу, так как это приведет к тому, что один динамик заглушит другой или, проще говоря, потеряет громкость и стереофоническое разделение.

    Комплект ПТ-9А+ | mobilesolutions





    Совершенно новый тестер полярности PT-9A+ — незаменимый измерительный инструмент для создания и настройки отличных автомобильных аудиосистем.Крайне важно определить/проверить правильную полярность динамиков до и после установки. Также важно понимать полярность электрических сигналов, которые подключаются к динамикам при интеграции OEM-аудио, а также правильно определять, какие провода соответствуют местам расположения динамиков. PT-9A+ делает все это в компактном, простом в использовании инструменте. Подавление аудиосигналов (акустических или электрических) — это проблема номер один, от которой страдает большинство автомобильных аудиосистем с низким качеством звука.Когда все сигналы аудиосистемы и динамики имеют правильную полярность, только тогда вы сможете выполнить эффективную настройку для оптимального качества звука.



    PT-9A+ имеет безопасный выходной импульс низкого напряжения, что означает отсутствие повреждения проводов шины CAN, проводов подушек безопасности или других чувствительных цепей, если вы ошибочно примете другую проводку автомобиля за аудиосигнал или проводку динамика. Больше никаких хлопающих динамиков аккумуляторами для электроинструмента, пожалуйста! Если вы устанавливаете какую-либо аудиосистему, в частности интегрируете OEM-аудио, PT-9A+ — это инструмент, без которого вы не сможете обойтись.



    Характеристики:

    • Встроенный выбираемый генератор импульсов — разъемы уровня предусилителя (RCA) и уровня динамика
    • Встроенный компактный уровень микрофона для тестирования/проверки полярности акустического динамика 90890 901 можно настроить в качестве входов для проверки полярности электрического сигнала
    • Низкий порог громкости для безопасного тестирования — громкость системы не обязательно должна быть высокой для тестирования
    • Простые для понимания светодиоды полярности — зеленый = правильный, красный = неправильный
    • Встроенный индикатор низкого заряда батареи Светодиод
    • Включает флэш-накопитель USB с импульсами полярности и розовым шумом
    • Поставляется с защитным футляром для хранения, кратким руководством пользователя и изолированными измерительными проводами
      • Проверка полярности динамиков аудиосистемы перед началом установки или настройки

      • Подача импульсов в аудиосистему для проверки расположения и полярности динамиков

      • Проверка полярности аудиосигналов OEM на выходе источника или усилителя (до 4 В)

      • Определение местоположения и полярности динамиков в аудиосистемах OEM с помощью генератор импульсов

      • Проверка смещения полярности в активных или пассивных кроссоверах (особенно в приложениях 12 дБ/октава)

        • Выходное импульсное напряжение (гнездо RCA) 0.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
