Наверняка у многих радиохламеров пылятся в кладовках кучи радиодеталей, неизвестно когда и откуда выпаяных, но внешне похожих на диоды (у меня по-крайней мере так). И многих наверное мучают вопросы: как проверить их исправность, нет ли среди них стабилитронов и, если есть, то как узнать напряжение стабилизации этих стабилитронов. Похожие вопросы возникают и по-поводу выпаянных светодиодов: как узнать живые они или нет, как узнать где у них катод, а где анод (ноги-то у выпаянных светиков одинаковой длины).
Обычные диоды легко прозваниваются большинством мультиметров, но в случае со стабилитронами и светодиодами мультиметры не подходят, — у них слишком маленький тестовый ток и низкое напряжение питания.
Помочь в данном случае может описанное ниже небольшое устройство на весьма распространённой микрухе TL431. По-сути это небольшой источник тока, способный выдавать 2-4 мА, чего уже вполне достаточно для проверки маломощных светодиодов или стабилитронов.
Итак, схема:
- R1=3,6 кОм, R2=510 Ом, R3=500 Ом
- T1 — любой маломощный npn транзистор, выдерживающий напряжение Uкэ=30-35 В
- Напряжение питания схемы = 9-28 В
Схема работает очень просто — TL-ка управляет транзистором таким образом, чтобы напряжение на её первой ноге было постоянным и равным 2,495 В. Получается, что в большей или меньшей степени открывая транзистор, TL-ка фактически стабилизирует падение напряжения на резисторах R2R3, а значит и ток через них. Этот ток складывается из тока коллектора и тока базы транзистора, но учитывая, что ток базы значительно меньше тока коллектора, мы можем считать, что ток коллектора тоже получается стабильным. А ток коллектора — это и есть наш тестовый ток, которым мы будем проверять светики и стабилитроны.
Падание напряжения на подопытной детали, при заданном тестовом токе, нужно измерять между точками test+ и test-. Для стабилитронов это и будет искомое напряжение стабилизации (это если правильно включили, иначе мультик покажет падение на pn-переходе в прямом направлении).
Подстроечный резистор позволяет в некоторых пределах менять тестовый ток. С указанными номиналами мы можем менять его от 2,495/(510+500)=2,47 мА до 2,495/510=4,9 мА.
Резистор R1 рассчитывается исходя из того, что напряжение на 3-й ноге TL-ки при любом напряжении питания должно быть примерно на 0,5 В выше, чем напряжение на первой ноге (выше на величину Uбэ транзистора) и при этом ток через TL-ку должен быть в рабочих пределах (1-100 мА по даташиту). Ну и конечно желательно, чтобы этот резистор поменьше грелся.
С указанными значениями R1 и напряжения питания, ток через TL-ку будет меняться от (9-0,5-2,495)/3,6 = 1,67 мА до (28-0,5-2,495)/3,6 = 6,95 мА, что вписывается в диапазон рабочего тока TL-ки. Причём вписывается как раз ближе к минимальной границе, что обеспечивает минимальный нагрев.
Следует учесть, что напряжение питания схемы определяет максимальное напряжение стабилизации, которое мы можем проверить (оно примерно на 3-3,5 В ниже напряжения питания).
То есть, например, при 9-ти вольтовом питании схемы, мы сможем проверять только стабилитроны с напряжением стабилизации до 5,5-6 В (например на 4,7 В или на 5,1 В), а при 28-вольтовом питании можно проверять стабилитроны с напряжением стабилизации до 24,5-25 В.
Фото готового устройства:
Скачать плату (DipTrace, разводка под SMD)
В качестве клемм test+, test- я использовал держатель для миниатюрных круглых предохранителей, в качестве блока питания — ноутбучную зарядку на 19,5 Вольт (для тех, кто читал ветку про самопальный зарядник для автомобильного аккумулятора, — да, да, ту самую ноутбучную зарядку.)
Если такой чудной зарядки у вас нет, то можно изготовить самодельный повышающий преобразователь (здесь есть нужные схемы). Преобразователь нужен маломощный, токи-то в нашей схеме всего лишь миллиамперные.
Вот в общем-то и всё, удачи.
3 Краткие теоретические сведения о стабилитроне
Стабилитроны
предназначены для стабилизации напряжения
на нагрузке при изменении питающего
напряжения или сопротивления нагрузки.
Рисунок 3.1 – Вольт-амперная характеристика стабилитрона
Стабилитрон характеризуется следующими параметрами: напряжением стабилизации Uст; минимальным током стабилизации Iст.мин.; максимально допустимым током стабилизации Iст.макс.; максимально допустимым прямым током Iмакс.; максимально допустимой рассеиваемой мощностью Pмакс., дифференциальным сопротивлением
Стабилитроны выбираются по напряжению стабилизации Uст
Пример 3.1.
Для
стабилизации напряжения на нагрузке
(рис.3.2)
используется полупроводниковый
стабилитрон КС210Е (приложение
В),
напряжение стабилизации которого
Uст=10В.
Определить допустимые пределы изменения
питающего напряжения, если максимальный
ток стабилитрона Iст.макс = 15
мА, минимальный ток стабилитрона Iст.мин. = 3мА,
сопротивление нагрузки Rн =1кОм и
сопротивление ограничительного резистора
Ro

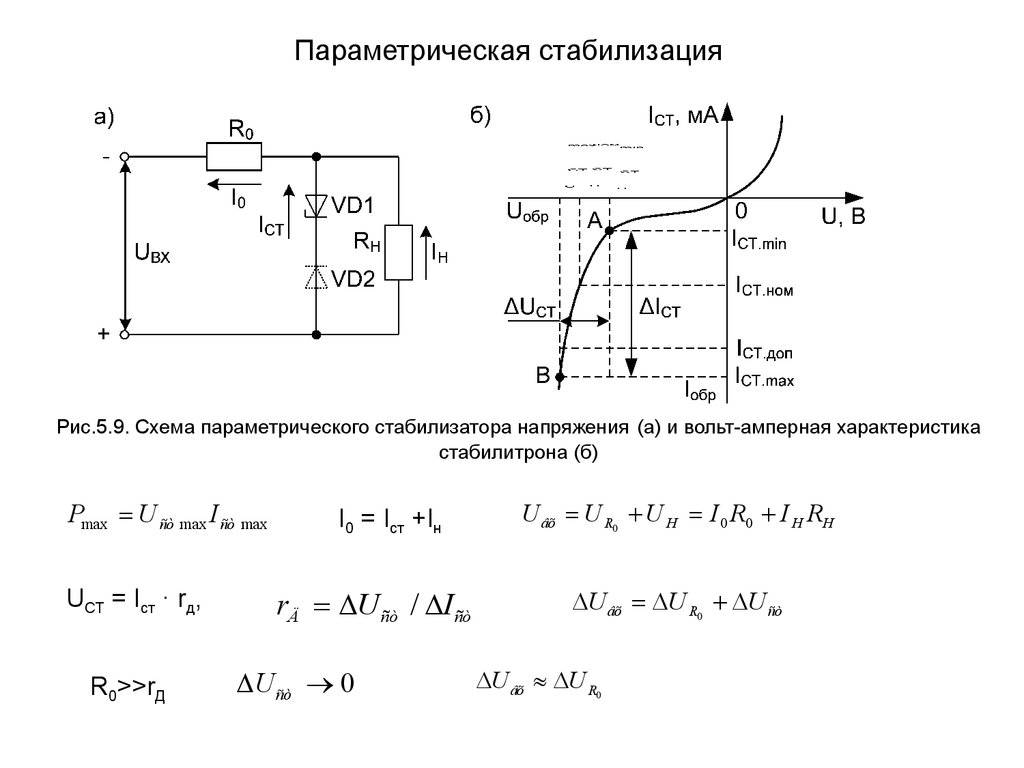

Рисунок 3.2 — Схема включения стабилитрона
Решение
Напряжение источника питания
Ток через нагрузку
Таким образом,
Подставляя в эту формулу максимальное и минимальное значения тока через стабилитрон, получим:
Емин= 10 (I + 0.5) + 3 0.5 = 16.5 В
Емакс= 10 (I + 0.5) + 15 0.5 = 22.5 В
Пример 3.2.
Кремниевый
стабилитрон 2С213Е включен в схему
стабилизатора напряжения параллельно
с резистором R
2 к0м (см.
рис.3.2).
Параметры стабилитрона (приложение
В):
напряжение
стабилизации Uст = 13В,
максимальный ток Iст.макс=
12
мА, минимальный ток Iст.мин=0,5
мА. Найти сопротивление ограничительного
резистора Rо,
если напряжение источника Е меняется
от Eмин=16В
до Eмакс=24В.
Определить, будет ли обеспечена
стабилизация во всем диапазоне изменения
напряжения источника.
Решение
Сопротивление ограничительного резистора определим по формуле
где Еср = 0,5 (Емин + Емакс) = 0,5(I6 + 24)= 20 В.
Средний ток через стабилитрон
Icт.ср. = 0,5 (Iст.мин.+ Iст.макс.)=0,5(0,5 + 12)= 6,25 мА.
Ток через нагрузку
Следовательно, сопротивление ограничительного резистора
Принимаем
Ro =
560
Ом.
Стабилизация будет обеспечена для изменения E в пределах:
до Емакс = (Uст +(Iст макс + Iн)Rо = 13 + (12 + 5.9)•IO-3•560 = 22 В.
Диапазон изменения напряжения источника получился меньше. Необходимо выбрать другой тип стабилитрона .
Задание 4
Для схемы усилителя на рис.4.4 в режиме постоянного тока рассчитать аналитическим методом параметры усилителя КI, КU, КP и определить величины всех резисторов, если заданы следующие исходные данные : напряжение питания, параметры рабочей точки, тип транзистора, коэффициент передачи по току .
На
ПЭВМ проверить работу усилителя и снять
амплитудную и частотные характеристики.
Параметры транзисторов приведены в
приложении Г. Характеристики транзисторов
приведены в приложении
Е.
Перед выполнением задания внимательно прочитать теоретическую часть и разобрать примеры .
Исходные данные для каждого варианта приведены в табл 4.1.
В отчете должны быть приведены:
схема усилителя;
модель схемы, набранная на ЭВМ с показаниями приборов;
амплитудно-частотная характеристика;
выводы по работе.
Таблица 4.1 – Варианты задания 4
Номер варианта | Исходные данные | ||||
Тип транзистора | Iоб, мA | UOK, B | ср | Ek,В | |
1 | 2 | 3 | 4 | 5 | 6 | |
1 | KT601A | 1. | 30 | 150 | 60 | |
2 | KT814 | 9 | 6 | 50 | 16 | |
3 | КТ815 | 12 | 4 | 50 | 14 | |
4 | KT816 | 20 | 6 | 30 | 12 | |
5 | КТ817 | 15 | 8 | 30 | 16 | |
6 | KT818 | 0. | 4 | 20 | 14 | |
7 | КТ903А | 20 | 30 | 40 | 80 | |
8 | КТ912Б | 0.25 | 6 | 60 | 10 | |
9 | КТ343А | 0.4 | 5 | 50 | 12 | |
10 | КТ403В | 16 | 15 | 140 | 35 | |
11 | КТ501Б | 0. | 12 | 80 | 30 | |
12 | КТ203Б | 0.6 | 20 | 90 | 36 | |
13 | KT312B | 0.1 | 10 | 120 | 20 | |
14 | ГТ320Б | 4 | 7 | 100 | 14 80 | |
15 | KT601A | 0. | 36 | 150 | 80 | |
16 | KT8I4 | 6 | 8 | 50 | 14 | |
17 | KT815 | 3 | 6 | 50 | 10 | |
18 | KT816 | 8 | 4 | 30 | 12 | |
19 | KT817 | 15 | 7 | 30 | 16 | |
20 | KT818 | 300 | 5 | 20 | 14 | |
21 | КТ903А | 40 | 20 | 40 | 60 | |
22 | КТ912Б | 100 | 5 | 60 | 12 | |
23 | КТ343А | 0. | 6 | 50 | 10 | |
24 | КТ403В | 24 | 10 | 140 | 30 | |
25 | КТ501Б | 400 | 8 | 80 | 35 | |
26 | КТ203Б | 0.2 | 16 | 90 | 30 | |
27 | KT312B | 0. | 7.5 | 120 | 20 | |
28 | ГТ320Б | 2 | 4 | 100 | 10 | |
29 | ГТ403В | 24 | 15 | 40 | 30 | |
30 | КТ343А | 0.5 | 6 | 50 | 10 | |
2
3
3
8
5
1Принцип стабилитрона и меры предосторожности при использовании
В нормальных условиях ток в PN-переходе с обратным смещением незначителен.
Этот ток утечки остается постоянным до тех пор, пока обратное напряжение не превысит определенное значение, после чего PN-переход внезапно начинает проводить большой ток. Эта внезапная и значительная обратная проводимость является обратным пробоем. Если нет внешних мер по ограничению тока, это может привести к повреждению устройства. Обратный пробой обычно устанавливает максимальное рабочее напряжение твердотельного устройства. Однако, если принять надлежащие меры предосторожности для ограничения тока, переход обратного пробоя можно использовать в качестве очень стабильного опорного напряжения.
Одним из механизмов, вызывающих обратный пробой, является лавинное размножение. Рассмотрим PN-переход с обратным смещением. Область истощения расширяется по мере увеличения смещения, но этого недостаточно, чтобы предотвратить усиление электрического поля. Сильное электрическое поле ускоряет некоторые носители для прохождения зоны обеднения на очень высоких скоростях. Когда эти носители сталкиваются с атомами в кристалле, они сталкиваются со свободными валентными электронами и создают дополнительные носители.
Поскольку носитель может породить тысячи дополнительных носителей при ударе, как снежный ком может породить лавину, этот процесс называется лавинным размножением.
Другим механизмом обратного пробоя является туннелирование. Туннелирование — это процесс квантового механизма, который позволяет частицам перемещаться на короткие расстояния независимо от наличия каких-либо препятствий. Если область истощения достаточно тонкая, то носители могут прыгать через туннелирование. Туннельный ток в основном зависит от ширины обедненной области и разности потенциалов на переходе. Обратный пробой, вызванный туннелированием, называется пробоем Зинера.
Обратное напряжение пробоя перехода зависит от ширины области обеднения. Чем шире область обеднения, тем выше напряжение пробоя. Как обсуждалось ранее, чем легче легирование, тем шире область обеднения и выше напряжение пробоя. Когда напряжение пробоя ниже 5 вольт, область обеднения слишком тонкая, в основном из-за пробоя стабилитрона. Когда напряжение пробоя выше 5 вольт, это в основном лавинный пробой.
Разработанные PN-диоды, которые в основном работают в состоянии обратной проводимости, называются диодами Зенера или лавинными диодами в зависимости от основного механизма работы. Напряжение пробоя стабилитрона ниже 5 вольт, а напряжение пробоя лавинного диода выше 5 вольт. Обычно инженеры называют их трубками Зенера, независимо от того, как они работают. Поэтому 7-вольтовый стабилитрон, который в основном работает на лавинном пробое, может сбивать с толку.
На самом деле напряжение пробоя перехода связано не только с его легирующими характеристиками, но и с его геометрией. Вышеприведенное обсуждение анализирует планарный переход, в котором две однородно легированные полупроводниковые области пересекаются в плоскости. Хотя некоторые реальные узлы приближаются к этой идеальной ситуации, большинство узлов изогнуты. Кривизна усиливает электрическое поле и снижает напряжение пробоя. Чем меньше радиус кривизны, тем ниже напряжение пробоя. Этот эффект оказывает большое влияние на напряжение пробоя тонкого перехода.
Большинство диодов Шоттки имеют явную неисправность на границе раздела металл-кремний. Усиление электрического поля может значительно снизить измеренное напряжение пробоя диодов Шоттки, если не будут приняты специальные меры по ослаблению электрического поля на краю барьера Шоттки.
Меры предосторожности при использовании стабилитронов
1. Обратите внимание на разницу между обычным диодом и стабилитроном. Многие обычные диоды, особенно трубки со стеклянным корпусом, по внешнему виду и цвету похожи на диоды Зенера. Если их не различать тщательно, они будут использоваться неправильно. Разница в следующем: глядя на форму, многие стабилитроны имеют цилиндрическую форму, короче и толще, в то время как обычные диоды более тонкие, если они цилиндрические; посмотрите на знаки, внешняя поверхность диодов Зенера отмечена значением стабилизатора напряжения, например, 5V6, означает, что значение регулирования напряжения составляет 5,6 В; используйте мультиметр для измерения в соответствии с однонаправленной проводимостью, используйте блок X1K, чтобы сначала оценить положительную и отрицательную полярность тестируемого диода, затем используйте блок X10K и подключите черную ручку к отрицательному полюсу диода.
красный щуп подключают к аноду диода, и измеренное сопротивление сравнивают с шестерней Х1К. Если обратное сопротивление очень велико, скорее всего, это обычный диод. Если обратное сопротивление становится очень маленьким, то это стабилитрон.
2. Обратите внимание на разницу между прямым и обратным использованием стабилитрона. Когда стабилитрон используется в прямом направлении, это в основном то же самое, что и обычный диод в прямом направлении. После прямой проводимости напряжение на обоих концах практически не меняется и составляет около 0,7 В. Теоретически стабилитрон также можно использовать в качестве стабилитрона в прямом направлении, но его значение регулирования напряжения будет ниже 1 В, а характеристики регулирования напряжения неудовлетворительны. Вообще говоря, характеристика прямой проводимости стабилитрона используется не только для обеспечения стабильности. Вместо этого используйте обратную характеристику пробоя для стабилизации напряжения. Значение обратного напряжения пробоя является регулируемым значением.
Иногда две трубки регулятора напряжения используются последовательно, одна с прямыми характеристиками, а другая с обратными характеристиками, которые могут стабилизировать напряжение и температурную компенсацию для улучшения эффекта стабилизации напряжения.
3. Обратите внимание на функцию токоограничивающего резистора и влияние сопротивления. В схеме диодного стабилизатора напряжения резистор R обычно включен последовательно, как показано на рис. 1 или 2. Резистор играет роль в ограничении тока и улучшении эффекта стабилизации напряжения в цепи. Если это сопротивление не добавлено, то есть при R=0, легко сжечь трубку регулятора напряжения, и эффект регулятора напряжения будет крайне слабым. Чем больше сопротивление токоограничивающего резистора, тем лучше характеристики регулирования напряжения схемы, но разница напряжений между входом и выходом будет слишком большой, и тем больше будет потребляемая мощность.
4. Обратите внимание на разницу давлений между входом и выходом.
При нормальном использовании выходное напряжение схемы стабилизатора напряжения на стабилитроне равно стабилизированному напряжению на обоих концах стабилитрона после обратного пробоя. Если значение напряжения, вводимое в схему стабилизатора напряжения, меньше значения напряжения трубки Зенера, схема потеряет эффект стабилизации напряжения, только когда оно больше, чем соотношение, эффект стабилизации напряжения и большее давление разница, тем больше должно быть сопротивление токоограничивающего резистора, иначе он повредит трубку регулятора напряжения.
5. Трубку регулятора напряжения можно использовать последовательно. После последовательного соединения нескольких ламп регулятора напряжения можно получить несколько различных значений регулятора напряжения, поэтому их чаще используют последовательно. В следующем примере показано, как получить значение регулирования напряжения после последовательного подключения двух ламп регулятора напряжения. Если напряжение одной стабилитрона 5,6 В, а другой 3,6 В, а напряжение стабилитрона 0,7 В при включении стабилитрона, то после последовательного соединения будет четыре разных значения напряжения, как показано на рисунке 1 показывает.
6. Трубки регулятора напряжения обычно не используются параллельно. После параллельного включения нескольких стабилитронов значение стабилизации напряжения будет определяться наименьшим (включая значение напряжения после прямого проведения). Возьмите приведенные выше две трубки регулятора напряжения в качестве примера, чтобы проиллюстрировать метод расчета значения регулятора напряжения. Есть четыре ситуации после того, как два соединены параллельно, и есть только два значения стабилизации напряжения, как показано на рисунке 2. За исключением особых обстоятельств, стабилитроны не используются параллельно.
Практический пример использования стабилитрона в качестве источника напряжения…
Опубликовано
Впервые я услышал о стабилитроне и о том, как его можно включить в обратное смещение, и тогда он будет давать именно то напряжение, которое вы хотите, это как… это почти похоже на волшебство. Это фантастика. Это круто. Но чем больше я узнавал об этом, да, это все еще потрясающе. Но это сложно. Есть много вещей, которые нужно учитывать. Итак, прямо сейчас в этой очень, очень простой настройке у нас есть четыре вещи, о которых нам нужно беспокоиться, чтобы убедиться, что все работает правильно. И поэтому я собираюсь просмотреть их очень быстро, а затем мы собираемся возиться с вещами и показать, почему это такая сложная задача.
Итак, первое, что у нас есть, это подача напряжения. Таким образом, независимо от того, какое напряжение приходит, это переменная, о которой вам нужно беспокоиться. Во-вторых, сам стабилитрон и то, на что он рассчитан, в данном случае он рассчитан на 5,1 вольта.
И затем у нас есть наша нагрузка, которая находится где-то между нагрузкой с нулевым сопротивлением и нагрузкой 1000 Ом. И затем у нас есть резистор, единственная цель которого в жизни — сделать так, чтобы диод Зенера не взорвался, когда нет никакой нагрузки и напряжение становится слишком высоким. В данном случае это резистор на 100 Ом.
Теперь, в идеальных условиях, этот резистор на 100 Ом был бы довольно мощным. Это может быть что-то около пяти ватт или 10 ватт или что-то в этом роде. К сожалению, у меня не так много резисторов, которые не лежат в основном на четверть ватта или даже на восемь ватт. А я искал и ничего не нашел. Таким образом, мы застряли с резистором на четверть ватта, 100 Ом, который действует как защитный барьер. И это будет означать, что мы не можем слишком сильно повышать входное напряжение, пока тестируем его. Но в том-то и дело. Вот в чем дело. Это одна из проблем, связанных со всем этим, поскольку у вас есть эти четыре переменные, и по мере изменения одной из них все остальное должно двигаться.
Вы потеряете эффективность, или у вас возникнут другие проблемы. Итак, давайте углубимся в это. И давайте посмотрим, смогу ли я быть последовательным, когда я прохожу здесь различные испытания.
Итак, главная цель всего этого — добиться, чтобы напряжение на стабилитроне составляло 5,1 вольта. Это главная цель всего. Теперь оно должно быть 5,1 вольта при любых обстоятельствах. Теперь этого никогда не произойдет. Если ваш вклад ниже определенного порога. Если ваш вход составляет пять вольт, вы не получите волшебным образом 5,1 вольта на стабилитроне. И на самом деле, как вы это измеряете, давайте начнем. Итак, прямо сейчас, если я упаду ниже примерно 5,7 вольт, вы увидите, что мое напряжение на стабилитроне падает. Так что вам нужно не только 5,1 вольта, вам нужно немного больше 5,1 вольта, чтобы он оставался там, где должен, и это мигает повсюду, потому что я не держу его должным образом. Но затем, как только вы подниметесь выше этих 5,7 вольт, вы увидите, что оно стабилизировалось и все, что выше этого, и я все еще получаю эти 5,1 вольта.
Так что это первое, о чем нам нужно беспокоиться.
Второе, о чем вам нужно побеспокоиться, это вот этот резистор (последовательный резистор стабилитрона). Этот резистор, как я уже сказал, в основном для того, чтобы вы не потеряли все прямо здесь (диод Зенера). Так что просто представьте, что у нас есть нагрузка без нагрузки, поэтому бесконечное сопротивление на нагрузке, а затем у меня там есть восемь вольт (от источника питания), и это будет 5,1 вольта. Если бы у меня не было этого резистора, на нем (диоде Зенера) было бы восемь вольт, он просто в основном будет проводить в идеальном мире бесконечный ток, а это не идеальная вещь. Поэтому мы поставили этот резистор так же, как вы делаете это со светодиодом, чтобы через него не протекал какой-то сумасшедший ток, когда на диоде есть более высокое напряжение, чем вы хотите.
Отлично, но в то же время весь ток, протекающий через него, превращается в отработанное тепло. Это просто полностью потраченная впустую рассеиваемая мощность, и это не идеально.
Таким образом, вы хотите, чтобы это было как можно ниже. Но тогда, если вы собираетесь получить 15 вольт, и у вас есть резистор в один Ом, этого будет недостаточно для защиты диода. И если у вас есть огромный резистор, то он сделает так, что если у вас очень большая нагрузка, любой ток, который хочет пройти через вашу нагрузку, должен пройти через это, и он будет сжигать мощность, когда он падает. вот этот высокоомный резистор.
Итак, это интересная задача, в которой вам нужно точно определить, какой будет ваша ожидаемая нагрузка, чтобы сделать так, чтобы она могла работать как без нагрузки, так и в основном с огромной нагрузкой. Так что где-то, я не знаю, от одного микроампера до ампера или что-то в этом роде. Это действительно где вы должны сделать эти расчеты, чтобы понять это. И опять же, мы не будем здесь заниматься математикой. У нас есть еще одно видео в том и в том, в котором мы проходим математику и говорим об этом, а также, вероятно, действительно рекомендуем вам перейти на Стабилитрон как регулятор напряжения — концептуальный обзор
Но двигаемся дальше, у нас есть это прямо сейчас.
Я настроил его так, чтобы это была нагрузка 1000 Ом, и я делаю это, потому что, сижу здесь, я беспокоюсь о том, чтобы сжечь этот 100-омный резистор. Итак, прямо сейчас это 0,6 вольта на 100 Ом, что составляет около шести миллиампер, и если я не могу сделать эту простую математику в уме, вот почему я не люблю делать математику перед камерой, если только это полностью заскриптовано, потому что я просто собираюсь опозориться. Но это при нагрузке 1000 Ом.
Итак, давайте отключим здесь сопротивление. Таким образом, мы в основном увеличиваем нашу нагрузку. И вы можете видеть это, когда мы идем. И у нас в основном есть больше нагрузки через саму нагрузку, чем только через диод, так как на этом резисторе происходит все большее и большее падение напряжения. И это не только означает, что мы тратим больше энергии на этот резистор, но и то, что здесь не будет такого большого падения напряжения.
Итак, теперь это не будет 5.1, потому что наше входное напряжение недостаточно велико. Так что теперь у нас только 4,6 вольта, потому что он пытается потреблять такой большой ток, что он должен пройти здесь.
И это слишком большое падение напряжения на этом резисторе, что теперь вы не получаете достаточного напряжения для того, чтобы стабилитрон мог работать в своей емкости. Итак, теперь вам нужно немного увеличить напряжение, чтобы иметь возможность поддерживать правильную нагрузку на… какой бы ни была нагрузка.
Итак, я надеюсь, что это дало вам общее представление о сложностях и возможных компромиссах, которые у вас есть. Я думаю, что это идеальный микрокосм того, что такое инженерия. Потому что вы не можете просто сказать: «Ну, давайте просто делать столько, сколько мы хотим, столько, сколько мы хотим, и все такое, потому что, если вы сделаете вещи такими большими, как вы хотите, это будет невероятно неэффективно». Но если вы сделаете вещи слишком маленькими и будете работать исключительно ради эффективности, то он не сможет справиться с широким диапазоном нагрузок. И ты будешь О, теперь, когда я переключил нагрузку, я должен изменить все эти вещи. И это тоже не идеально.
Настолько, насколько это сводит меня с ума, потому что это похоже на странное жонглирование. Это действительно прекрасный пример того, что значит быть инженером и пытаться понять, каковы ваши требования. И посмотрите, как я собираюсь сделать это таким образом, чтобы оно отвечало всем этим требованиям, было недорогим и надежным, и делало все, что нужно?
Вот и все. Таким образом, регулирование напряжения с помощью стабилитрона, я полагаю, что это сложная задача, но оно того стоит, потому что это основа всех современных источников питания. Это, в двухполупериодном выпрямителе, импульсных источниках питания, у вас есть много разных подходов к этому. Но это один из ключевых способов регулирования напряжения большинства устройств прямо сейчас, и это интересно. Так что я надеюсь, что это было полезно. Надеюсь, я вас не напугал. Надеюсь, это было больше похоже на «Эй, это вызов, я собираюсь пойти и подойти к этому и посмотреть, что я могу с этим поделать». И если вам это нравится, вы нашли это интересным, пожалуйста, оставьте нам лайк, подпишитесь на наш канал, оставьте любые комментарии или вопросы в комментариях ниже, и мы поймаем вас на следующем.
