Как проверить светодиодную лампу, ленту и других диодов мультиметром на работоспособность

Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.

Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.

Содержание

• Проверка светодиодных ламп
  • Проверка мультиметром
  • Проверка подручными материалами
  • Проверка светодиодов без выпаивания
• Проверка исправности светодиодов в фонаре
• Проверка LED-прожектора
• Проверка инфракрасного диода
• Проверка светодиодной ленты

Проверка светодиодных ламп

Важны четыре основные характеристики светодиодов (СД) — рабочий ток, прямое падение напряжения, мощность и световой поток. Рабочий ток индивидуален для каждого изделия и указывается на корпусе. С падением напряжения все гораздо проще — его значение зависит от цвета и материала, из которого изготовлено устройство.

Обычно зависимость напряжения от цвета СД следующая:

• красные — 1,5-2 В;
• оранжевые и желтые — 1,8-2,2 В;
• зеленые — 1,9-4 В;
• синие и белые — 3-3,5 В;
• белые, синие и зеленые — 3-3,6 В.

Важно! Все параметры измеряются мультиметром. И для этого не нужно быть квалифицированным электриком!

Другой способ проверить светодиод (LED) — подключить его к источнику питания, состоящему из батареек. Из подручных средств, используемых при определении неисправностей, выделим зарядные устройства для мобильных телефонов (или более мощные – для фонарей).

Проверка мультиметром

При использовании мультиметра выполните следующие действия:

1. Поверните тумблер, установив его на режим проверки LED-диодов.
2. Подключите провода мультиметра к светодиоду.
3. Убедитесь, что соблюдаете полярность СД: красные питаются от анода, черные — от катода.

При правильном подключении прибор засветится, в противном случае показания на мультиметре не изменятся.

Определяйте неисправности при минимальном освещении, чтобы повысить вероятность фиксирования свечения СД. При его отсутствии ориентируйтесь на показатели мультиметра — на работающем элементе значение должно быть отличным от показаний по умолчанию.

Есть более простой метод — прозванивание LED-диодов. Мультиметр используется для проверки транзисторов. В секции PNP катод подключите к отверстию C, а анод — к E.

Проверка подручными материалами

Для обнаружения неисправностей светодиодов используют LED-тестер, изготавливаемый из подручных средств, — нескольких пальчиковых батареек, соединенных параллельно, или мощной «Кроны».

Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода. Красный (плюс) присоедините к аноду, а черный (минус) — к катоду. Если будет достаточно напряжения, то СД загорится.

Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами.

Проверка светодиодов без выпаивания

Для подключения щупов мультиметра соедините их при помощи пайки с небольшим металлическим предметом — канцелярской скрепкой. Между ними установите текстолитовую пластину, заизолировав ее клейкой лентой. Эта простая конструкция — безопасный проводник для фиксации щупов. Подключитесь к светодиоду, не выпаивая его из схемы.

Проверка исправности светодиодов в фонаре

Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД. Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!

При параллельном подключении светодиодов замерьте сопротивление всей схемы. Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Проверка инфракрасного диода

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

Проверка светодиодной ленты

Светодиодная лента — источник света из нескольких LED-элементов. СД группируются по три штуки на участок. Тогда ленту можно разделить на отрезки любой длины без ухудшения эксплуатационных характеристик.

Чтобы убедиться в ее работоспособности, подайте электрический ток на контакты. Исправная будет светиться вся. Если горит лишь часть, проблемы в токопроводящем кабеле. Его необходимо проверить мультиметром.

Если не будет светиться целый участок из трех светодиодов, проблема в этих элементах. Осмотрите каждый из них и измерьте сопротивление резистора всей группы.

Рассмотренные методы проверки LED-диодов в осветительных приборах просты — вооружитесь мультиметром или проводами с парой пальчиковых батареек. В случае обнаружения неисправного элемента замените его или отнесите в мастерскую.

Как проверить исправность светодиода мультиметром

Пример HTML-страницы

Светодиоды широко используются в современных осветительных приборах. Это связано с их экономичностью и высокой надежностью по сравнению с обычными электрическими лампами. Однако светодиодные элементы не застрахованы от неисправностей. Проверить их работоспособность можно разными способами, но самый точный и простой способ — проверить с помощью тестера. В этой статье мы расскажем о том, как проверить светодиод мультиметром и каковы особенности этой процедуры.

Содержание

1. Проверка светодиода режима непрерывности
2. Управление светодиодами без распайки
3. Проверка светодиодов в фонариках
4. Заключение

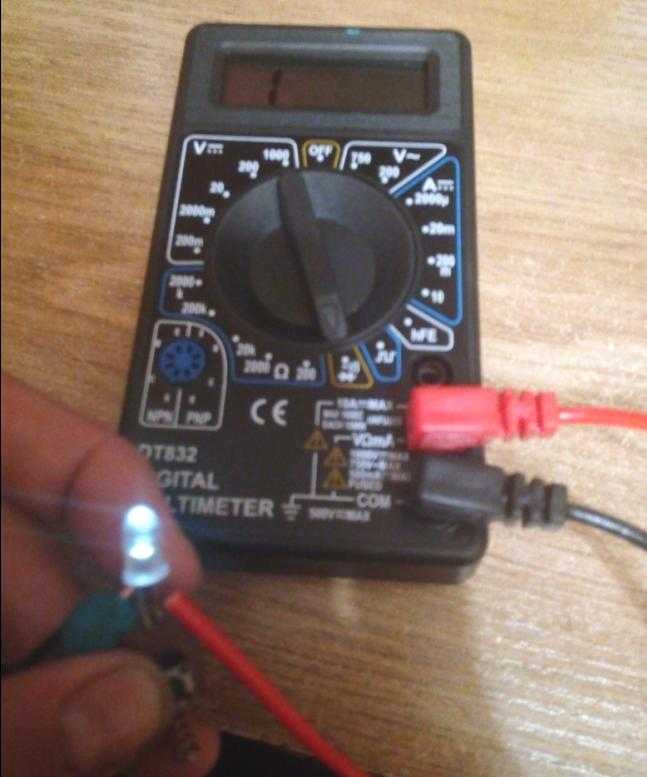

Проверка светодиода режима непрерывности

Мультиметр — это универсальный измеритель, позволяющий проверить исправность практически любого электрического устройства или элемента. Чтобы проверить светоизлучающий диод с помощью тестера, устройство должно иметь возможность переключаться в режим проверки диодов, который часто называют непрерывностью.

Проверка состояния светодиода мультиметром осуществляется в следующем порядке:

• Установите переключатель тестера в режим проверки диодов.
• Подключите щупы мультиметра к контактам тестируемого объекта.

• При подключении светодиода учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный — к аноду). Однако если точное расположение полюсов неизвестно, нет ничего страшного в неправильном подключении и светодиод в этом случае не выйдет из строя.

При неправильном подключении щупов к контактам первоначальные показания на дисплее тестера не изменятся. Если полярность не перепутать, рабочий диод загорится.

• Ток выбора имеет небольшое значение, и его недостаточно для работы светодиода на полной мощности. Таким образом, вы можете увидеть свечение элемента, немного затемнив комнату.
• Если нет возможности приглушить подсветку, то нужно посмотреть показания мультиметра. При проверке исправного диода значения на дисплее прибора будут отличаться от единицы.

Визуальная проверка работы светодиодов на видео:

Таким методом можно проверить работоспособность даже мощного диода. Обратной стороной этого метода является то, что он не будет работать для диагностики элементов, не выпаяв их из схемы. Для проверки светодиода в цепи к датчикам необходимо подключить адаптеры.

Иногда исправность детали проверяют путем измерения сопротивления, но этот метод не получил распространения, так как для его использования нужно знать технические параметры диода.

Управление светодиодами без распайки

Для подключения щупов счетчика к разъему PNP к ним необходимо припаять небольшие металлические наконечники, для чего можно использовать простые скобы.

Чтобы более надежно изолировать кабели с припаянными наконечниками, вставьте между ними прокладку печатной платы и обмотайте конструкцию изолентой.

Путем этих несложных манипуляций мы получим надежный и в то же время простой переходник, с помощью которого мы сможем подключить щупы мультиметра к контактам светодиода.

Затем щупы подключаются к контактам светодиодного элемента, при этом последний из общей схемы паять не нужно. Дальнейшая проверка выполняется в том же порядке, как описано выше.

Возьмем наглядный пример проверки исправности светодиода без его отпайки из схемы.

Проверка светодиодов в фонариках

При испытании элементов светодиодных фонарей необходимо разобрать устройство и снять с него плату с установленными светодиодами. Затем припаянные к щупам мультиметра наконечники с правильной полярностью подключаются к ножкам светодиода прямо на плате.

Переключатель тестера установлен в режим набора, после чего вы можете определить, правильно ли работает элемент, по отраженным показаниям на дисплее и наличию (или отсутствию) свечения.

Тест светодиодов без пайки удобен еще и тем, что позволяет определить неисправность, измерив значение сопротивления в цепи. Поэтому при параллельном подключении светодиода сопротивление, близкое к нулю, свидетельствует о неисправности хотя бы одного из элементов. После получения таких результатов нужно проверить каждый светодиод отдельно описанными выше способами.

На видео проверка светодиодов лампочки без распайки:

Заключение

Из этого материала вы узнали, как проверить работоспособность светодиода с помощью мультиметра. Процедура эта совсем несложная, а имея под рукой штатный тестер, каждый сможет проверить работоспособность светодиодов в бытовой технике.

Понравилась статья? Поделиться с друзьями:

Как проверить светодиод мультиметром

Светодиоды

широко используются в современных осветительных приборах. Это связано с их экономичностью и высокой надежностью по сравнению с обычными лампочками. Однако светодиодные элементы не застрахованы от неисправностей. Проверить их работоспособность можно разными способами, но самый точный и простой метод — проверка тестером. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и в чем особенности этой процедуры.

Содержание

• Проверка светодиодов в режиме непрерывности
• Проверка светодиодов без выпайки
• Проверка светодиодов в фонарях
• Заключение

Проверка светодиодов в непрерывном режиме

Мультиметр — это универсальный прибор, позволяющий проверить исправность практически любого электрического устройства или элемента. Для проверки светодиода тестером необходимо, чтобы прибор мог перейти в режим проверки диода, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром выполняется в следующем порядке:

• Установите переключатель тестера в режим проверки диодов.
• Подсоедините щупы мультиметра к контактам проверяемого элемента.

• При подключении светодиода учитывайте полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный к аноду). Однако если точное расположение полюсов неизвестно, то в неправильном подключении нет ничего страшного, и светодиод в этом случае не выйдет из строя.

Если щупы подключены к контактам неправильно, то исходные показания на дисплее тестера не изменятся. Если полярность не перепутана, загорится рабочий диод.

• Ток набора номера незначителен и недостаточен для работы светодиода в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив комнату.
• Если нет возможности приглушить освещение, нужно смотреть на показания мультиметра. При проверке исправного диода значения на дисплее прибора будут отличаться от единицы.

Визуальная проверка светодиодов на видео:

Таким методом можно проверить на работоспособность даже мощный диод. Недостаток этого метода в том, что продиагностировать элементы, не выпаяв их из схемы, не получится. Для проверки светодиода в схеме к щупам необходимо подключить переходники.

Иногда исправность детали проверяют измерением сопротивления, но этот метод не получил широкого распространения, так как для его использования необходимо знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подключения щупов счетчика к башмаку ПНП к ним необходимо припаять небольшие металлические наконечники, для чего можно использовать простые канцелярские скрепки.

Для более надежной изоляции кабелей с припаянными наконечниками вставьте между ними прокладку для печатной платы и обмотайте конструкцию изолентой.

Путем этих нехитрых манипуляций мы получим надежный и в то же время простой переходник, с помощью которого мы сможем подключить щупы мультиметра к контактам светодиода.

Затем щупы подключаются к контактам светодиодного элемента, при этом последний из общей схемы припаивать не нужно. Дальнейшая проверка осуществляется в том же порядке, что описан выше.

Приведем наглядный пример проверки исправности светодиода, не вынимая его из схемы.

Проверка светодиодов в фонарях

При проверке элементов светодиодных фонарей прибор необходимо разобрать и снять с него плату с установленными светодиодами. ножки светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить исправность элемента по отраженным показаниям на дисплее и по наличию (или отсутствию) свечения.

Проверка светодиодов без пайки удобна еще и тем, что позволяет определить неисправность путем измерения величины сопротивления в цепи. Так, при параллельном подключении светодиода сопротивление, приближающееся к нулю, свидетельствует о неисправности хотя бы одного из элементов. Получив такие результаты, нужно проверить каждый светодиод отдельно вышеописанными способами.

На видео проверка светодиодов лампочки без пайки:

Заключение

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем не сложная, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовой технике.

Безопасны ли светодиодные фонари? Вредны ли они для вашего здоровья?

Дом / Блог / Ориентирован на человека / Безопасны ли светодиодные фонари? Вредны ли они для вашего здоровья?

Светодиодные лампы быстро становятся стандартной технологией освещения во многих сферах применения, а во многих областях стали единственным вариантом, поскольку лампы накаливания и КЛЛ постепенно исчезают.

Светодиоды, конечно, энергоэффективны, служат во много раз дольше и поэтому предпочтительнее с точки зрения окружающей среды, не так много упоминается в отношении человеческой и потребительской стороны вещей, особенно когда речь идет о влиянии излучаемого излучения на безопасность и здоровье. сам свет.

Электрические и токсические характеристики светодиодов, как правило, совпадают или выше, чем у ламп накаливания и люминесцентных ламп. Большинство государственных органов продолжают адаптировать существующие строительные нормы и правила техники безопасности для предотвращения риска возгорания и поражения электрическим током, и, конечно же, всегда разумно всегда практиковать элементарную электробезопасность.

Однако существует очень мало понимания или правил в отношении качества и безопасности света, излучаемого светодиодными лампами. В этой статье мы обсудим влияние на здоровье света, излучаемого светодиодными лампами, в частности, «голубого света», поскольку он относится к спектру светодиодов, а также эффект мерцания, который преобладает в светодиодных лампах.

Опасность синего света в светодиодных фонарях

Светодиодные лампы не излучают ультрафиолетовый свет, но в последние годы «синий свет» стал одной из наиболее обсуждаемых опасностей и рисков, связанных со светодиодными лампами и дисплеями со светодиодной подсветкой (смартфоны, планшеты, телевизоры и т. д.).

Известно, что синий свет стимулирует выработку меланопсина, гормона наших глаз, который способствует концентрации внимания. Естественный дневной свет содержит много синего света, и считается, что меланопсин помогает нам регулировать наши циркадные ритмы, когда рассветает и начинается воздействие естественного дневного света.

Рис. 1: График, показывающий кривую чувствительности для меланопсиновой реакции. Энергия света в этом диапазоне длин волн способствует бдительности.

Светодиодные лампы и наши устройства содержат значительное количество синего света (но с важными оговорками и ограничениями — см. трудно заснуть естественным путем.

В вечерние часы естественным ожиданием нашего тела является уменьшение воздействия синего света, но, продолжая использовать светодиодные устройства, насыщенные синим светом, мы изменяем естественные биологические часы нашего тела.

Синий свет светодиодных ламп опасен для здоровья? Да, но на серьезность риска влияет целый ряд факторов:

• Интенсивность светодиодного освещения — размещение лампочки близко к лицу подвергает вас гораздо большему воздействию синего света, чем если вы сидите дальше от него


• Время, в течение которого вы подвергаетесь воздействию светодиодного света — чем дольше вы подвергаетесь воздействию синего света, тем значительнее выработка меланопсина. гораздо меньший риск, чем воздействие поздно ночью перед сном


• Тип используемого вами светодиодного освещения — цветовая температура, индекс цветопередачи и спектр света — все это может влиять на относительное количество синего света в спектре света. Дополнительную информацию см. в разделе Соотношение M/P.

Первые три приведенных выше фактора говорят сами за себя, и это простые шаги, которые вы можете предпринять, чтобы уменьшить воздействие синего света. Когда дело доходит до выбора правильного типа светодиодной лампы для использования в вечерние часы, вы можете найти лампочку, предназначенную для поддержания циркадного ритма.

В общем, вы должны искать лампы, которые дают больше красной энергии и меньше синей энергии в соответствующих спектрах света. Красная энергия (длинноволновая) изобилует светом, испускаемым свечами и пламенем — типами «света», к которому наши тела уже привыкли воздействовать ночью, и который не влияет на циркадные ритмы.

Вы можете рассмотреть следующие факторы:

• Выберите лампу с цветовой температурой 2700K или ниже, предпочтительно 2400K. Эти лампы обычно имеют маркировку «теплый белый», но подтверждение точной цветовой температуры может быть предпочтительнее. Избегайте светодиодных ламп с температурой выше 3000K и/или с пометкой «ярко-белый», «нейтрально-белый», «холодный белый» или «белый дневной свет», поскольку эти лампы обычно имеют четкий, абсолютно белый цвет. Светодиоды с таким цветом света содержат значительное количество синего света в своем спектре.


• Выбирайте лампочку с высоким индексом цветопередачи. При прочих равных, более высокий индекс цветопередачи указывает на меньшее количество синего света и большее количество красного света. Например, даже для того же цвета света 2700K светодиодная лампа с более высоким CRI будет иметь меньше синей и больше красной энергии.


• Если его предоставляет производитель, обратите внимание на соотношение M/P, которое дает информацию об относительном количестве синего света в световом спектре. В идеале используйте лампы с отношением M/P 0,4 или ниже, чтобы свести к минимуму воздействие синего света.

Итак, вреден ли синий свет светодиодных ламп для вашего здоровья и представляют ли они угрозу безопасности? Да, безусловно, есть, но риски и опасения связаны с чрезмерным воздействием синего света в вечерние часы, и их можно эффективно контролировать. Синий свет похож на кофеин, и следует принимать аналогичные меры предосторожности, основанные на здравом смысле. Например, вам не захочется выпивать двойную порцию эспрессо за час до сна!

Рис. 2: График, показывающий разницу в цветовой температуре. Более теплые цветовые температуры (2700 К и ниже) наиболее благоприятны для расслабления и отдыха.

Обращая внимание на технические характеристики светодиодных ламп, принимая соответствующие меры предосторожности и руководствуясь элементарным здравым смыслом, вы можете безопасно включать светодиодные лампы в свой дом без каких-либо негативных последствий для здоровья из-за «опасности синего света».

Преимущества Blue Light (не все так плохо!)

Несмотря на всю шумиху вокруг того, что синий свет представляет опасность, важно помнить, что риски для здоровья от синего света очень специфичны для чрезмерного воздействия в вечерние часы.

На самом деле, синий свет является неотъемлемой частью наших циркадных ритмов, поскольку его воздействие в утренние и дневные часы сигнализирует нашему телу, что сейчас день и время быть начеку.

Рис. 3. В яркий солнечный день с голубым небом много яркого синего света.

Лучший способ поддерживать регулярное, здоровое и надлежащее воздействие синего света — максимально использовать естественный дневной свет. Конечно, многие из нас живут в местах, которые не имеют доступа к естественному дневному свету по разным причинам — будь то архитектурные, климатические или географические.

Предварительные исследования показывают, что отсутствие воздействия синего света может иметь пагубные последствия для здоровья. Было высказано предположение, что такие состояния здоровья, как САР (сезонное аффективное расстройство), вызваны недостатком естественного света, особенно распространенным в зимние месяцы.

В таких ситуациях следующим лучшим решением является светотерапия с использованием освещения полного спектра. Узнайте больше здесь.



Мерцание светодиодов и риск для здоровья

Как и ранние флуоресцентные системы освещения, светодиодные системы склонны к быстрому мерцанию или стробоскопическим эффектам, и это является серьезной проблемой, когда речь идет о светодиодном освещении и здоровье.

Рисунок 4: Вертикальные полосы на простой фотографии со смартфона показывают, что светодиодный источник не является постоянным потоком света — вместо этого они излучаются короткими вспышками.

Многие светодиодные лампы производят мерцание – быстрое переключение между включенным и выключенным состояниями. Поскольку мерцание происходит с очень высокой скоростью — обычно 120 раз в секунду или быстрее — оно не сразу заметно для людей и кажется нам лампочкой с устойчивой и постоянной яркостью.

Мерцание — это аспект освещения, который сложно наблюдать и измерять, поскольку его нельзя сразу заметить или заметить, но предварительные исследования показывают, что оно может иметь пагубные последствия для здоровья и безопасности.

Другими словами, только потому, что мерцание не сразу заметно или заметно для наших глаз, наши тела могут подсознательно реагировать и реагировать на то, что по сути является очень быстрым стробоскопическим светом. Мерцание было связано с напряжением глаз, усталостью, головными болями и даже повышенным риском судорог.

Даже без поддержки значительных медицинских или научных исследований, подтверждающих это, трудно утверждать о какой-либо положительной пользе мерцания для здоровья — это просто неестественный способ воздействия света на человека. Естественный дневной свет, свечи и даже (большинство) ламп накаливания обеспечивают постоянный поток света без мерцания. Особенно для людей, чувствительных к мерцанию, таких как пожилые люди и люди с определенными заболеваниями, мерцание — это проблема, которой всегда лучше избегать.



Как определить или измерить мерцание

Для некоторых светодиодных ламп с более серьезным мерцанием движущиеся объекты могут создавать стробоскопический эффект. Например, махание рукой под светодиодом может создать иллюзию прерывистого движения.

Обычное явление, которое вы могли наблюдать, — это темные полосы, которые появляются на камере вашего телефона. Хотя некоторые современные смартфоны начали включать программное обеспечение, чтобы попытаться смягчить этот эффект, это еще один верный признак того, что светодиодная лампа мерцает.

Хотя наиболее надежным способом измерения мерцания является использование специализированного измерительного оборудования, такого как осциллограф, для большинства камер смартфонов существует быстрый и эффективный способ.

Просто используйте приложение камеры вашего смартфона, чтобы записать короткий видеоклип в замедленном режиме. Большинство смартфонов, таких как iPhone, смогут записывать видео со скоростью до 240 кадров в секунду — частота кадров достаточно высока, чтобы зафиксировать мерцание, происходящее в диапазоне 120–360 Гц, что также является наиболее проблемной частотой, когда речь идет о воздействии на здоровье. мерцание.



Причины мерцания светодиодного индикатора и способы его предотвращения

Вообще говоря, существует два типа мерцания светодиодных ламп. Ниже мы обсудим их и на что обратить внимание, пытаясь их избежать.



Мерцание, вызванное переменным током и недостаточной фильтрацией

Первый тип мерцания вызван формой волны переменного тока (переменного тока), используемой при передаче энергии. Электричество, которое течет по проводам в наших домах и офисах, на самом деле колеблется в виде синусоидальной волны с изменением полярности 50-60 раз в секунду (отсюда и термин «переменный ток»). В системе переменного тока электрический ток фактически переключается между состояниями включения и выключения, а также направлением его течения (от + к -) 50-60 раз в секунду.

Светодиоды являются устройствами постоянного тока и не могут иметь обратную полярность, поэтому они несовместимы с системами переменного тока без соответствующих драйверов светодиодов и источников питания. Конструкция драйверов светодиодов и блоков питания определяет степень мерцания светодиода.

Самый простой драйвер светодиодов просто выпрямляет сигнал переменного тока без сглаживания и просто подает на светодиод обратный сигнал переменного тока при переключении полярности. Поскольку сигнал переменного тока достигает 0% 2 раза за цикл при переключении полярности, в результате световое излучение переключается между своим максимумом (100%) и минимумом (0%) 100–120 раз в секунду (при частоте 50–60 Гц). AC), создавая относительно значительный эффект мерцания.

В более продвинутых драйверах светодиодов помимо выпрямления сигнала переменного тока используются дополнительные конденсаторы для сглаживания спектра при переключении полярности в сигнале переменного тока.

Большинство производителей светодиодных ламп, к сожалению, не публикуют характеристики мерцания. При наличии ищите светодиодные лампы с обозначением «без мерцания», а также с процентом мерцания ниже 5% и индексом мерцания менее 0,02.



Мерцание, вызванное диммерами

Второй распространенной причиной мерцания светодиодной системы являются ее системы затемнения. Светодиоды являются цифровыми устройствами, поэтому управление выходом наиболее практично с помощью ШИМ (широтно-импульсной модуляции). ШИМ создает прямоугольную волну состояний «включено» или «выключено» на относительно высокой частоте.

Светодиодные диммеры используют ШИМ для создания ощущения затемнения путем регулировки относительной продолжительности времени между состояниями «включено» и «выключено», но они делают это на разных частотах. Базовые светодиодные диммеры с ШИМ работают на частоте 300 Гц или ниже, в то время как светодиодные диммеры без мерцания работают на частоте 25 000 Гц или выше. При повышении частоты до таких высоких значений (например, 25 000 раз в секунду) скорость переключения становится настолько быстрой, что она намного превышает порог даже подсознательного восприятия для человеческого тела.

Светодиодные лампы с регулируемой яркостью должны совмещать интерпретацию сигнала диммирования формы волны переменного тока и вывод соответствующего ШИМ-сигнала, что чаще всего приводит к слишком высокой частоте мерцания.

По возможности полностью избегайте использования диммеров, так как они создают дополнительный фактор риска мерцания. Если необходим динамический контроль яркости, избегайте «диммируемых» светодиодных ламп и выбирайте диммеры с ШИМ с высокими частотами < 25 кГц и убедитесь, что они используются с блоками питания без мерцания.



Итог

Светодиоды — это новая и захватывающая технология освещения, но они не лишены рисков для здоровья и безопасности. Зная спектральный состав, а также показатели мерцания, вы можете быть уверены, что сведете к минимуму риски, связанные со светодиодным освещением, для вашего здоровья и благополучия.

Other Posts

Лампы на 5000К дают синий оттенок?

5000K обычно считается одной из стандартных цветовых температур для источников света с калибровкой по дневному свету. Хотя это может быть воз… Подробнее

Диагностика и устранение мерцания светодиодов

Возможно, вы видите вертикальные линии на снимках камеры вашего смартфона, наблюдали стробирование движущихся объектов или просто… Подробнее

Синий свет, мелатонин и циркадные ритмы

Многие из нас сейчас живут в мире, где у нас есть доступ к электричеству 24 часа в сутки. Однако растущий объем исследований указывает на то, что воздействие… Подробнее

Все, что вам нужно знать о полноспектральном освещении

Термин «полноспектральное освещение» используется часто и часто ошибочно, поскольку не существует единого согласованного определения. … Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстием 4 дюйма или более.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.
