Как проверить светодиодную лампочку (мультиметром) в домашних условиях

На чтение 7 мин Просмотров 11.6к. Опубликовано Обновлено

Содержание

  1. Подготовка мультиметра для проверки
  2. Этапы проверки LED-лампы 220 В
  3. Прозвонка отдельных светодиодов
  4. Проверка LED-прожектора
  5. Проверка светодиодного моста
  6. Как проверить, не выпаивая диод
  7. Почему светодиодные лампы выходят из строя
  8. Заключение

Поскольку колба LED-лампочки не прозрачная, визуально не получится определить, какие из чипов перегорели. Это касается и остальных элементов. Чтобы проверить светодиодную лампу, используют мультиметр – прибор для измерения сопротивления и тока. Также он понадобится при проверке кабеля на обрыв.

Чтобы выявить неисправность, следует научиться пользоваться мультиметром, узнать принцип его работы, ознакомиться с режимами и правилами подготовки к использованию.

Существуют аналоговые и цифровые мультиметры. Специалисты советуют покупать второй вариант из-за более точных показателей при диагностике.

Подготовка мультиметра для проверки

Перед проверкой нужно внимательно осмотреть мультиметр на отсутствие повреждений. Крышка батарейного отсека должна закрываться плотно. Далее стоит проверить щупы и идущие к ним провода. Если необходимо сделать изоляцию, для этого подойдёт изолента или термоусадочная трубка. На щупах не должно быть сколов, в противном случае их стоит обмотать так же.

Перед работой режим нужно переключить на сопротивление 200 Ом. Черный кабель подключается к гнезду «Com», а красный к измеряемым величинам. На экране должна появиться единица. Если показание другое, мультиметр сломан или работает некорректно. Далее щупы скрещиваются между собой, после чего вместо единицы должен появиться 0.

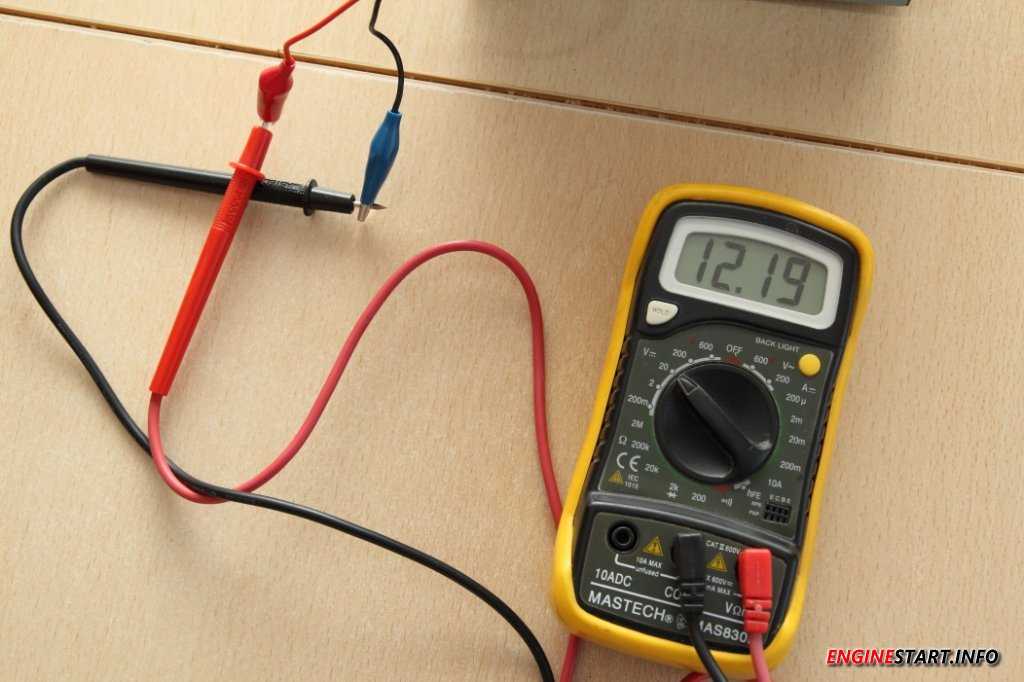

Рис.1 – мультиметр.

Эти показания говорят что тестер работает правильно. Если изображение на дисплее бледное или цифры мигают, скорее всего, батарейки садятся. Для проверки светодиодной лампы необходимо выбрать на тумблере режим «поиск обрыва». Он обозначен пиктограммой чипа.

Этапы проверки LED-лампы 220 В

Чтобы проверить светодиоды в лампе на 220 В тестером, необходимо выполнить следующее:

  1. Проверить тумблер и установить режим проверки чипов.
  2. Подключить провода к проверяемому диоду.
  3. Проверить полярность.

Если всё сделано правильно, показатели на экране изменятся. Ещё один способ диагностики — проверить транзисторы. На участке pnp катод подключается к отверстию «C», а анод к «E».

Читайте также

Виды светодиодов, которые используются в лампах на 220 Вольт



Прозвонка отдельных светодиодов

Для прозвонки отдельных светодиодов мультиметр следует перевести в режим проверки транзисторов Hfe. После диод вставляется в разъем, как на фото.

Рис.2 – прозвонка чипов через режим Hfe.

Данные контакты являются минусовыми и плюсовыми электродами, заставляющими диод светиться. Важно не перепутать полярность, так как светодиод не загорится. На всякий случай можно поменять местами выводы чипа, чтобы убедиться в его неисправности.

Перед прозвонкой определите, где у диода анод и катод. Мультиметры могут иметь разные характеристики и конструкцию, а гнезда для проверки иногда отличаются. Но каждый имеет все необходимые слоты.

Проверка LED-прожектора

Определите тип светодиода. Если он имеет вид желтого квадрата, проверить его с помощью мультиметра не получится, так как напряжение такого источника иногда превышает 30 Вольт. В данном случае для проверки используется рабочий драйвер с соответствующим напряжением и током.

Рис.3 – прожектор с одним мощным светодиодом.

Если в прожектор установлена плата с большим количеством SMD-чипов, его можно проверить мультиметром.

Рис.4 – прожектор с платой и светодиодами SMD.

Внутри корпуса находится драйвер, прокладки для защиты от влаги и плата с диодами. После разборки действовать нужно также, как и в случае с проверкой LED-лампы.

Проверка светодиодного моста

Засветить мост целиком мультиметром не получится. Иногда можно получить легкое свечение в Hfe. В режиме проверки диодов проверяется каждый из чипов отдельно.

Рис. 5 – токоведущие части ленты.

Если проверяются токоведущие части, тестер следует перевести в режим прозвонки и пройтись по каждому выводу питания на всех концах проверяемой зоны. Таким образом можно отыскать поврежденную часть моста. На фото синей и красной полосой выделены зоны, которые должны прозваниваться от начала ленты и до конца.

Как проверить, не выпаивая диод

Светодиоды, установленные на плату, проверяются с помощью щупа. Но стандартные инструменты могут и не пролезть в разъем для транзистора. Здесь понадобится тонкий проводник. Это могут быть:

  • швейные иглы;
  • часть кабеля или жилки из многожильного провода;
  • канцелярские разогнутые скрепки.

Проводник придется припаять к фольгированному щупу или подсоединить без штекера, получив переходник. Если используется фольгированная пластинка с припаянными кусочками проволоки, необходимо вставить её в соответствующий слот мультиметра и воспользоваться самодельными щупами.

Почему светодиодные лампы выходят из строя

Светодиодом называется полупроводниковое устройство, внешне напоминающее стандартный диод. Они отличаются малым пределом обратного напряжения. Электрический разряд или некорректная настройка схемы могут спровоцировать перегорание чипов. Малоточные яркие диоды, которые служат индикаторами источников питания, чаще всего перегорают из-за нестабильности напряжения в сети.

Самые распространенные причины перегорания диодных ламп – это:

  • неправильная сила тока. В характеристиках, прописанных на упаковке, указывается максимальный срок службы. Но это параметр при оптимальном токе около 20 мА. Китайские лампочки редко отличаются качеством, так как производители устанавливают в них дешевые чипы, часто использующиеся для подсветки дисплеев гаджетов. Эти элементы рассчитаны на 5 мА и перегорают быстро;
  • низкое качество диодов.
    С целью экономии производители нередко устанавливают в лампу чипы, изготовленные по устаревшим технологиям, а именно с прозрачным р-контактом. Этот вариант самый экономичный и применяемый для подсветки экранов смартфонов. При нагревании срок службы таких светодиодов значительно сокращается. Поэтому их нельзя использовать в светильниках;
  • тепловыделение. Иногда лампочка перегорает из-за перегрева. Это может быть спровоцировано плохим сочетанием корпуса со светодиодами. Например, если чип разработан на основе новейших технологий, работать в корпусе чипов прошлых поколений он будет с трудом и быстро перегорит.
    В большинстве случаев это связано с размером посадочного гнезда.
  • некачественная сборка. Из-за жесткой конкуренции производители пытаются выводить на рынок как можно больше устройств. Поэтому контроль сборки снижается, что становится причиной деградации диодов.
  • неправильное использование. Перегрев лампочки может произойти не только из-за нарушения технологии сборки. Иногда целесообразнее приобретать лампы российских производителей, так как они адаптированы под работу местных сетей и лучше переносят перепады напряжения.
Рис. 6 – низкокачественная диодная лампа.

Заключение

Мультиметр – один из лучших вариантов проверки работоспособности светодиодной лампы. Единственное, что требуется от мастера, это научится использовать его и настраивать. Неправильная настройка тестера может привести к некорректным результатам.

Проверка лампочки мультиметром: тестирование разных ламп

Визуально не всегда получится определить работоспособность лампочки. Ведь даже если спиралька целая, никто не даст гарантии, что внутри цепь не повредилась. Именно для таких случаев и был придуман мультиметр — прибор, который в умелых руках всегда и безошибочно выявит любую неисправность. Так давайте же разберёмся, как им пользоваться и отслеживать с его помощью неисправные осветительные приборы.

Содержание статьи

  • Подготовка мультиметра к работе
  • Тестируем лампу накаливания мультиметром
    • Подключение щупов мультиметра для прозвонки лампы накаливания
      • Таблица: соотношение мощности и сопротивления
  • Проверяем светодиодную лампу
    • Светодиодная лампа с цоколем Е27
    • Мощные светодиоды
  • Проверка исправности LED-прожекторов
  • Тестирование энергосберегающей лампы мультиметром

Подготовка мультиметра к работе

Первым делом извлечём наш мультиметр из упаковки и осмотрим внимательно. На корпусе не должно присутствовать каких-либо повреждений, батарейный отсек должен закрываться плотно. Проверяем качество и целостность щупов и идущих к ним проводов. Если изоляция отсутствует, используем изоленту. Неплохо справится с задачей и термоусадочная трубка. Если на щупах имеются сколы, также их заматываем.

Переключатель режимов выставляем для работы с омами, напротив деления 200 Ом. Кабель чёрного цвета присоединяем к гнезду Com. Кабель красного цвета подключаем в гнездо, где имеются символы тех величин, которые мы собираемся измерять.

Устройство должно отобразить на своём экране цифру «1». Если её нет или отображается что-то другое, пора его ремонтировать. Скрещиваем щупы друг с другом. Единичка меняется на нолик. Если именно так всё и происходит, значит, работа идёт в штатном режиме. Если на экране идёт мельтешение цифр, они бледные, нужно попробовать поменять батарейки. Если попытка не удалась, прибор подлежит ремонту. Для начала тестирования лампы выставляем на тумблере режим поиска обрыва. Данный режим обозначается пиктограммой диода.

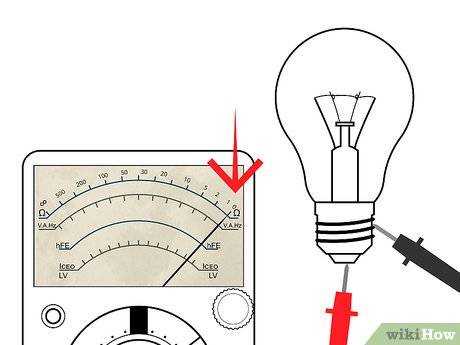

Тестируем лампу накаливания мультиметром

Для того чтобы проверить пригодность обычной лампочки, один их щупов тестера прижимаем к центру цоколя в место расположения контакта, второй щуп прижимаем к резьбе. Если лампочка вполне себе рабочая, то тестер издаст сигнал зуммера, одновременно с этим на экране будут показаны цифры из диапазона от трёх до двухсот.

Сопротивление спирали лампы напрямую зависит от того, какой материал использован для её изготовления, а также от длины. Чтобы быть уверенным в результатах проверки, места, где будут приложены щупы, следует предварительно зачистить напильником от окислов.

Этот способ поможет найти не только место обрыва в цепи, но и покажет, пусть и приблизительно, какую мощность потребляет устройство. Если на лампочке стёрлась надпись, указывающая на номинальное напряжение, то мультиметр поможет это выяснить. Чтобы результаты были более точными, следует установить переключатель в режим двухсот Ом.

Подключение щупов мультиметра для прозвонки лампы накаливания

Руководствуясь описанной методикой, можно проверить сопротивление лампочной спирали. Чтобы не засорять себе голову лишними математическими формулами, используйте данные в приведённой ниже таблице.

Таблица: соотношение мощности и сопротивления
ΩВт
15025
8540
6360
4875
38100
27150

Справка. Точность измерений может иметь погрешность в два-три ома.

Аналогично можно протестировать и лампочки в автомашине на двенадцать вольт. Нужно иметь в виду, что иногда в этих лампах имеется по две спирали. Одна из них отвечает за дальний свет, а вторая — за ближний. Этот же метод применим и для ламп дневного света трубчатого типа, они имеют тоже по две спирали, установленные по краям между электродами.

Справка. Компактные люминесцентные лампы, энергосберегающие галогенные, а также лампы на светодиодах проверить таким образом не получится. В их цепи имеются дополнительные элементы, такие как микросхема, электронный блок для подключения и запуска. Поэтому для их проверки используются другие методы.

Проверяем светодиодную лампу

Мультиметр позволяет прозвонить цветные, стандартные и сверхяркие диоды.

Светодиодная лампа с цоколем Е27

Проверка светодиодной лампы имеет свои особенности.

Эти лампочки имеются в большинстве современных люстр и других устройств освещения. Для проверки на исправность (или же неисправность) светодиода делаем следующее:

  1. При помощи старой банковской карты (пластиковой) избавляемся от рассеивателя, который находится между корпусом и самим светодиодом.
  2. Пластик постепенно продвигаем по линии склейки. Чтобы шов легче поддавался, его можно нагреть при помощи технического фена.
  3. Вскрываем плату.
  4. Прижимаем щупу к светодиодам и ждём, пока они не начнут тускло светиться.

Если никакого свечения не появилось, лампочку пора менять.

Мощные светодиоды

Проверяем яркий светодиод.

В гирляндах обычно используют светодиоды синего, жёлтого и белого цвета. Для их тестирования щупы не применяются, вместо этого их размещают в транзисторных гнёздах. Делается всё следующим образом:

  1. Сначала нужно определить какая у СМД распиновка.
  2. В нижней части мультиметра находим восемь гнёзд.
  3. Размещаем щупы: для анода используем гнездо Е, а для катода — гнездо С.
  4. Открываем PNP, на эмиттер Е подаётся заряд положительного значения. Если светодиод рабочий, то он загорится.
  5. Далее полярность меняем для NPN транзисторов. Устанавливаем анод в С отверстие, катод ставим в отверстие Е.

Справка. В транзисторных гнёздах очень удобно проверять светодиоды, которые оснащены длинными контактами.

Проверка исправности LED-прожекторов

«Начинка» прожектора имеет свои особенности.

Прежде чем проверять светодиод, следует установить, к какому типу он относится. Внутри таких прожекторов обычно ставят:

  • плату с несколькими небольшими SMD, которые можно проверить методом прозвонки, аналогично обычным светодиодным лампам;
  • мощный светодиод жёлтого цвета, имеющий напряжение от десяти до тридцати вольт.

Справка. У мощного светодиода слишком велико напряжение для мультиметра, проверяют его при помощи драйвера. Своими характеристиками драйвер должен совпадать с показателями светодиода.

Тестирование энергосберегающей лампы мультиметром

У такой лампы может перегореть:

  • спираль накаливания;
  • балластная схема.

Что конкретно произошло — понять можно, но лишь разобрав устройство. Взяв в руки лампу, можно заметить в её нижней части маленькую выемку. На фотографии она отмечена стрелочками. Осторожно, стараясь не поломать корпус лампы, в эту впадинку нужно поместить жало отвёртки либо лезвие ножа. После чего корпус слегка нужно приподнять. Главное, делать всё аккуратно, чтобы не разбить колбу.

Разобрав устройство, можно увидеть, что все провода внутри просто переплетены друг с другом, не имея никакого термического соединения. Внутри видна плата круглой формы, имеющая потемнение из-за перегрузки. На краях платы установлены штыки в форме квадратов. Это своего рода клеммы. К ним подводятся провода электропитания. Провода просто намотаны на эти клеммы.

Важно! Когда будете собирать лампу, даже не думайте их припаивать. Пусть даже и точечным способом.

Как только провода будут раскручены, каждую из спиралей нужно прозвонить мультиметром. Это позволит определить, какая из них перегорела.

Определившись с тем, что именно сломалось в лампе, мы смело можем заменить вышедшую из строя спираль на рабочую.

Как проверить светодиоды | Наука

••• зеленый светодиод, изображение Альберта Лозано с сайта Fotolia.com

Обновлено 25 апреля 2017 г.

Автор Гарет Даунс-Пауэлл

Светодиоды, или светоизлучающие диоды, являются одним из наиболее часто используемых компонентов электроники, поскольку они дешевы, маломощны, надежны и имеют долгий срок службы. Светодиоды относятся к семейству диодов, поэтому они пропускают ток только в одном направлении и блокируют его в другом направлении. Это означает, что они поляризованы и будут работать только в правильной ориентации. Поскольку светодиоды являются простыми устройствами, их легко проверить, подключив источник питания, будь то батарея или мультиметр.

Проверка светодиодов с помощью батареи

    Прикрепите тестовый провод к положительному проводу, известному как «анод» светодиода. Анодный провод — самый длинный провод светодиода. Если оба светодиодных провода обрезаны до одинаковой длины, присоедините тестовый провод к любому из проводов. Если это окажется неправильным, провода можно поменять местами. Подсоедините другой конец тестового провода к выводу резистора 1 кОм. Это ограничит ток светодиода и предотвратит его перегорание.

    Подсоедините конец другого тестового вывода к отрицательному выводу светодиода, который является самым коротким выводом и известен как «катод». Другой конец измерительного провода должен быть подсоединен к отрицательной клемме на 9вольтовая батарея.

    Подсоедините один конец последнего щупа к другому кабелю резистора. Прикоснитесь другим концом провода к положительной клемме аккумулятора. Светодиод должен загореться, показывая, что он работает. Если светодиод не загорается, поменяйте местами соединения, прикрепленные к проводам светодиода, и снова подключите измерительный провод, подключенный к резистору, к положительной клемме аккумулятора. Если светодиод по-прежнему не загорается, это означает, что светодиод неисправен.

Проверка светодиодов с помощью мультиметра

    Переключите мультиметр на настройку проверки диодов, если она доступна. Если ваш мультиметр не имеет этой возможности, вы можете установить его на самое низкое значение в диапазоне измерения сопротивления. Вам не нужно записывать цифры на дисплее мультиметра для этого теста, так как светодиоды могут давать показания, отличные от обычных диодов. В этом случае мультиметр используется как простой источник питания.

    Подсоедините положительный вывод мультиметра к анодному (положительному) выводу светодиода. Если светодиод не используется, это будет самый длинный провод. Если вы не уверены, подключите положительный вывод к любому выводу светодиода, так как их можно будет поменять местами позже.

    Подсоедините отрицательный провод мультиметра к катоду (отрицательному) проводу светодиода. Светодиод должен тускло светиться, показывая, что он работает. Если светодиод не горит, поменяйте местами подключение проводов светодиода. Теперь светодиод должен загореться, если он неисправен.

    Вещи, которые вам понадобятся
    • светодиод
    • 1K Резистор
    • 9 Вольт аккумулятор
    • Три тестовые свинцы с крокодиловыми зажимами
    • Мультиметр

    • Некоторые высшие мультиметровые. гнездо, в которое можно вставить светодиод. Если эта функция присутствует на вашем мультиметре, ее следует использовать для проверки светодиода, так как она может отображать дополнительную полезную информацию о светодиоде, такую ​​как падение напряжения.

    Предупреждения

    • Не подключайте аккумулятор напрямую к светодиоду без токоограничивающего резистора подходящего номинала. Подключение батареи напрямую уничтожит светодиод.
