Как проверить диод на плате
Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр. Диод является элементом, проводящим электричество в одном направлении.
Поиск данных по Вашему запросу:
Как проверить диод на плате
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как проверить мультиметром диод
- Как проверить светодиод: 3 простых способа от профессионального электрика
- Как проверить диод и светодиод мультиметром
- Инструкция — как проверить диод мультиметром (тестер)
- Проверка (прозвонка) светодиода мультиметром
- Проверка диодов мультиметром
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор недорогими мультиметрами DT830 и M1015B
Как проверить мультиметром диод
Вы закончили изучать простые, пассивные компоненты, которыми являются резисторы, конденсаторы и индукторы? Тогда пришло время перейти к прекрасному миру полупроводников. Одним из наиболее широко используемых полупроводниковых компонентов является диод. Ключевая функция идеального диода — контролировать направление тока. Ток, проходящий через диод, может идти только в одном направлении, называемом прямым направлением.
Текущая попытка протекания в обратном направлении блокируется. Он похож на односторонний клапан электроники. Если напряжение на диоде отрицательное, ток не может течь, а идеальный диод выглядит как разомкнутый контур. В такой ситуации диод считается отключенным или обратным.
Каждый диод имеет два вывода — соединения на каждом конце компонента — и эти выводы поляризованы, это означает, что два вывода отличаются друг от друга.
Положительный конец диода называется анодом, а отрицательный конец называется катодом. Ток может протекать от анодного конца к катоду, но не в другом направлении. Символ схемы стандартного диода представляет собой треугольник тычка против линии. Существует множество типов диодов, но обычно их символ схемы будет выглядеть примерно так:.
Выше приведены примеры простых схем диодов. Слева диод D1 смещен вперед и пропускает ток через контур. По сути, это похоже на короткое замыкание. Справа диод D2 имеет обратную направленность.
Ток не может протекать через цепь, и он по существу выглядит как разомкнутый контур. Часть диода P-типа называется анодом, а N-тип называется катодом.
Точка, в которой обе эти стороны сочетаются, называется потенциальным барьером, потому что в этом разделе электроны и дырки остаются нейтральными и не притягивают друг друга. Из-за этого потенциального барьера электроны с обеих сторон не могут объединяться. В зависимости от напряжения, приложенного к нему, диод будет работать в одной из трех областей:. Этот тип диода используется для обнаружения сигналов. Эти диоды изготовлены из стекла. Красное кольцо на терминале обозначает его катод.
Светодиод SMD-сигнала также доступен в черном цвете. Это особый тип диода, изготовленного из кремния, который используется для поддержания стабильного выходного питания. Для стабилизации напряжения используются стабилитроны. Это переменный емкостной диод, который функционирует по принципу переменного конденсатора. Эти диоды функционируют в пределах определенного диапазона мощности.
Физику, квант для генерации электрического тока. Вид работает как анти светодиод. Солнечные элементы являются основным источником фотодиодной технологии. Но эти диоды также могут быть использованы для обнаружения света или даже передачи оптического сигнала.
Другим очень распространенным диодом является диод Шоттки. Полупроводниковый состав диода Шоттки несколько отличается от нормального диода, и это приводит к значительному уменьшению прямого падения напряжения, которое обычно составляет от 0,15 до 0,45 В. Тем не менее, они все равно будут иметь очень большое напряжение пробоя.
Диоды Шоттки особенно полезны в ограничении потерь, когда каждый последний бит напряжения должен быть сэкономлен. Они достаточно уникальны, чтобы получить собственный символ схемы, с парами изгибов на конце катодной линии. Никогда не вставляйте батарею в неправильном направлении или не путайте красный и черный провода питания. Если это так, диод может поблагодарить за то, что ваша схема все еще жива. Диод, расположенный последовательно с положительной стороной источника питания, называется диодом обратной защиты.
Это гарантирует, что ток может протекать только в положительном направлении, а источник питания применяет только положительное напряжение к вашей цепи. Это диодное приложение полезно, когда разъем источника питания не поляризован, что позволяет легко испортить и случайно подключить отрицательное питание к положительному полюсу входной цепи.
Недостатком диода с обратной защитой является то, что он приведет к потере напряжения из-за прямого падения напряжения. Это делает диоды Шоттки отличным выбором для обратных диодов защиты. Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов. Обычные диоды, так же как и стабилитроны, можно проверить с помощью мультиметра. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно данный режим имеет значок диода:.
Признаки исправного диода:. При иных показаниях мультиметра можно утверждать о неисправности проверяемого диода. В том случае, если у вас мультиметр не снабжен режимом проверки диодов, то проверить диод можно по простой схеме, которая приведена ниже. При данной проверке, мультимет необходимо перевести в режим измерения постоянного напряжения.
При том подключении исправного диода, как указано на схеме, вольтметр покажет прямое напряжение на диоде. Если теперь выводы диода поменять местами, то он не будет проводить ток, а вольтметр укажет напряжение питания в данном случае 5 вольт.
Так же можно прозвонить диод и определить его общее состояние путем измерения сопротивления, как в прямом, так и в обратном направлении. Для этого необходимо перевести мультиметр в режим измерения сопротивления, диапазон до 2 кОм. При подключении диода в прямом направлении красный к аноду, черный к катоду измерительный прибор покажет сопротивление несколько сотен Ом, в обратном направлении прибор покажет символ разрыва цепи, что говорит об очень большом сопротивлении.
Т Типы диодов в мобильном телефоне и их функции Вы закончили изучать простые, пассивные компоненты, которыми являются резисторы, конденсаторы и индукторы?
Как проверить светодиод: 3 простых способа от профессионального электрика
Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах , а также в выпрямителях блоках питания ПК. Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода , она проводиться по единому принципу. Единственным моментом будет , который нужно учесть , что диоды Шоттки , используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод. И так , сегодня мы расскажем вам , как проверить диод Шоттки мультиметром и выявить все его дефекты? Этот диод от блока питания ПК , рассчитан производителем до 45 В , 30 А. При использовании сдвоенных подобных диодов в выпрямителях необходимо учитывать этот момент , что производитель часто указывает ток на сборку целиком , а не на каждый диод в сборке.
Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и.
Как проверить диод и светодиод мультиметром
И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность где катод, а где анод и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току питающегося от батареи , как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке a. При подключении диода другим способом мультиметр должен показать очень большое сопротивление на рисунке b некоторые модели цифровых мультиметров в этом случае показывают «OL». В большинстве цифровых мультиметров, которые я видел, красный вывод используется, как положительный, а черный, как отрицательный, в соответствии с соглашением о цветовой маркировке электроники. Одна из проблем использования омметра для проверки диода заключается в том, что мы имеем только качественное значение, а не количественное. Другими словами, омметр говорит вам, только в каком направлении диод проводит ток; полученное при измерении низкое значение сопротивления бесполезно. Оно не представляет собой ни прямое падение напряжения, ни величину сопротивления материала полупроводника самого диода; это число скорее зависит от обеих величин и будет изменяться в зависимости от конкретного омметра, используемого для измерения.
Инструкция — как проверить диод мультиметром (тестер)
Не все знают, как проверить микросхему на работоспособность мультиметром. Даже при наличии прибора не всегда удается это сделать. Бывает, выявить причину неисправности легко, но иногда на это уходит много времени, и в итоге нет никаких результатов. Приходится заменять микросхему.
Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета.
Проверка (прозвонка) светодиода мультиметром
Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, то есть между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра. В зависимости от цвета и материала, красные имеют напряжение — 1,5…2 В, зеленые — 1,9…4 В, белые — около 3…3,5 В. Эта информация указана в документации производителя.
Проверка диодов мультиметром
Обычно выходят из строя силовые, выпрямительные диоды, т. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения. Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними обрыв и появлению тока утечки. Диод является полупроводником, работа которого основана на свойствах p-n перехода.
Одна из проблем использования омметра для проверки диода и диода, соединенных параллельно и припаянных к печатной плате.
В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора например, Valeo, БОШ или БПВ и т. Расскажем подробно про тестирование диодов. Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования.
Светоизлучающие диоды нашли широкое применение в современных осветительных приборах. Это обусловлено их экономичностью и высокой надежностью по сравнению с обычными электролампами. Тем не менее, LED-элементы не застрахованы от неисправностей. Проверить их работоспособность можно различными способами, но наиболее точным и простым методом является проверка с помощью тестера. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и каковы особенности этой процедуры. Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента.
В современной осветительной технике достаточно часто применяются светодиоды led. Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя.
Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или транспортного средства. Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене. Произвести подобные манипуляции можно самостоятельно в домашних условиях без привлечения специалиста. Для этого понадобится знание основ электротехники и специальный измерительный прибор — мультиметр. В случае, когда диод невозможно выпаять из схемы, придется проявить креативность и создать адаптированное для этих условий устройство. Диод — простейший полупроводник, в строении которого присутствует PN-переход и 2 электрода: катод и анод.
Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.
Проверка диодов на плате
Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах, а также в выпрямителях блоках питания ПК. Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода, она проводиться по единому принципу. Единственным моментом будет, который нужно учесть, что диоды Шоттки, используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод. И так, сегодня мы расскажем вам, как проверить диод Шоттки мультиметром и выявить все его дефекты?
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как проверить диод и светодиод мультиметром
- Как проверить диод Шоттки мультиметром?
- Как проверить микросхему на работоспособность мультиметром не выпаивая
- Как проверить диод мультиметром не выпаивая
- Как проверить светодиод тестером
- Как проверить диод?
- Диод Шоттки. Как проверить?
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор недорогими мультиметрами DT830 и M1015B
Как проверить диод и светодиод мультиметром
Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили.
Затем обсудим, как проверить мультиметром диод. Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле — направленное движение положительных частиц.
Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу — плюсовой. При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, то есть в нем нет p-n перехода.
Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое. Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт.
Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная. Популярная разновидность диодов — стабилитрон.
Его рабочая зона — область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды.
Без стабилитронов запитывание микросхем решается архисложными методами. Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона — обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом — плохая идея.
К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации. Случается, что специфика устройства непонятна. Печатные платы маркированы — каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном.
Худший вариант — клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор. Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению.
Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.
Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов.
Исправный ИК диод заметен на видоискателе — словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения. Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.
Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком — схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения. Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки.
Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов.
Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт долей вольта до единиц вольта. Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток.
Сравнивают найденную по графику величину с указанной на табло. Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг — поиск обобщенной информации: что такое диоды, их характеристики прежде всего, вольт-амперные , тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.
Автомобилю нужна электроэнергия — для систем кондиционирования наряду с энергией двигателя , дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания. Ныне устанавливают трёхфазные генераторы.
В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата — нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова. Схема соединений на трёхфазном диодном мосте. Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую — со стороны нагрузки.
Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки см. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.
По полученным данным оценивают необходимость продолжения поиска неисправности. Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.
Разновидности диодов Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. Обозначение диода на схемах. Схема проверки диода.
Как проверить диод Шоттки мультиметром?
Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, то есть между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра. В зависимости от цвета и материала, красные имеют напряжение — 1,5…2 В, зеленые — 1,9…4 В, белые — около 3…3,5 В. Эта информация указана в документации производителя.
Добрый вечер. Прошу помощи у гуру! Ситуация такая на плате установленны 6 диодов 1н,5 из них звонятся в обе стороны.
Как проверить микросхему на работоспособность мультиметром не выпаивая
Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод. Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле — направленное движение положительных частиц.
Как проверить диод мультиметром не выпаивая
Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах , а также в выпрямителях блоках питания ПК. Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода , она проводиться по единому принципу. Единственным моментом будет , который нужно учесть , что диоды Шоттки , используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод. И так , сегодня мы расскажем вам , как проверить диод Шоттки мультиметром и выявить все его дефекты? Этот диод от блока питания ПК , рассчитан производителем до 45 В , 30 А.
Сегодня без электроники никуда.
Как проверить светодиод тестером
В современной осветительной технике достаточно часто применяются светодиоды led. Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.
Как проверить диод?
Содержание: Что нужно знать о диодных мостах Расположение диодного моста на плате и меры предосторожности Простейшая и грубая проверка Прозвонка диодного моста мультиметром Полная проверка диодного моста. Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:. В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом разноименные полюса диодов. Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.
Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Только в случае.
Диод Шоттки. Как проверить?
Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений.
Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр. Диод является элементом, проводящим электричество в одном направлении.
Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые.
Определение пригодности радиодеталей — основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда. С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.
Обычно выходят из строя силовые, выпрямительные диоды, т. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения. Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей.
Как проверить диод — как с помощью мультиметра проверить работоспособность диода
Диод полупроводникового типа относится к тем электронным приборам, которым свойственна проводимость только в одну сторону.
Что такое полупроводниковый диод
Пользователи часто сталкиваются с вопросом, как проверить диод. Для того чтобы проверить, нормально ли диод функционирует, лучше всего воспользоваться методом контроля его состояния при помощи цифрового мультиметра. У всех диодов есть два выхода. Один из них – анод – со знаком плюс, а другой – катод – со знаком минус.
С физической точки зрения любой диод – это переходное устройство типа p-n. Следует знать, что приборы с полупроводниковой системой могут иметь несколько таких переходов (динистор имеет 3 перехода). Тем временем, обычный диод с полупроводниковой системой представляет собой самый элементарный электронный прибор из всех существующих, в основе которого лежит один такой переход. Следует также помнить, что диод с полупроводниковой системой может полностью проявить свои физические свойства исключительно после того, как он будет включен на полную силу.
Включение на полную силу подразумевает тот факт, что анод конкретного диода был подключен к напряжению со знаком плюс, а катод – к напряжению со знаком минус. Только тогда происходит полное открытие диода и его переход начинает проводить электрический док. Если сделать все наоборот и подключить к аноду диода минусовое напряжение, а к катоду – плюсовое, то данный диод будет считаться закрытым и не будет пропускать через себя электрический ток. Этот процесс будет длиться до тех пор, пока напряжение в приборе не достигнет предельной отметки, что повлечет за собой разрушение кристаллической основы полупроводника. Таким образом, принцип работы диода – проводимость в одну сторону – подтверждается.
Ответ на вопрос: «Как проверить диод мультиметром?» – очень прост. В большинстве случаев любой современный цифровой тестер (мультиметр), который можно сейчас найти в продаже, обеспечен функцией проверки физической исправности диодов. Этим свойством можно воспользоваться в ситуации, когда требуется проверка работоспособности транзистора.
Во время проверки работоспособности прибора на экране появляется не значение сопротивления перехода, а так называемое «пробивное» напряжение в диоде. Это означает: если превысить данный порог, переход откроется, и диод начнет работать. Как правило, значение этого показателя находится в диапазоне от ста до восьмидесяти милливольт. Они и будут отображены на мониторе устройства. Если же поменять местами выводы мультиметра (с отрицательного на положительный и наоборот), то монитор не должен ничего показывать. Это будет свидетельством того, что диод не пропускает ток в другую сторону, следовательно, функционирует нормально.
Как проверить диод
Для того чтоб облегчить процесс проверки, желательно иметь при себе макетную плату. Прежде всего, следует убедиться, что вы не касаетесь выходов диода и щупов тестера обеими руками. Так поступать нельзя, ведь тогда на результаты измерений повлияет и ваше тело – добавится его сопротивление. Поэтому все необходимо держать только одной рукой – тогда в цепь измерения войдут только необходимые для этого элементы.
Об этой особенности не стоит забывать и при измерении прочих приборов, к примеру, конденсаторов или резисторов. Начать стоит с проверки во время прямого подсоединения. Для этого положительный щуп мультиметра (он красного цвета) нужно подсоединить к аноду диода, а отрицательный щуп (он черного цвета) подсоединить к катоду. Выход катода находится с той стороны устройства, на которую нанесено кольцо белой краской.
Так и отмечается выход катода у большинства диодов современного образца. Если все прошло удачно, и монитор отобразил нормальное значение напряжения, то можно проверять диод, поменяв контакты местами. Стоит отметить, что диоды таки осуществляют пропуск электрического тока в обратном направлении, но в таких малых количествах, что этот показатель никогда не учитывается в расчетах. Так что если подсоединить к аноду щуп черного цвета, а к катоду – красного, то дисплей должен показать значение «один». Это будет говорить о том, что диод функционирует абсолютно нормально.
Возможные неисправности
Полупроводниковым диодам, как правило, свойственны два типа неисправностей: пробивание перехода и обрыв перехода. О них стоит знать следующее:
- Пробивание перехода. В этом случае диод станет самым обычным проводником и получит свойство пропускать электрический ток как в одном направлении, так и в другом. Об этом пользователю может рассказать визжащий буззер его тестера, а монитор покажет величину сопротивления, которая не свойственна данному диоду. Она будет необычно маленькой
- Обрыв перехода. Если случился обрыв перехода, исследуемый диод не будет пропускать электрический ток ни в одном, ни в другом направлении. В такой ситуации монитор мультиметра всегда будет демонстрировать цифру «один». Если это произойдет, исследуемый диод станет изолятором. Однако случаются ситуации, когда абсолютно нормально функционирующему диоду ставят диагноз «обрыв». Это случается, в основном, тогда, когда используется тестер с испорченными или просто поношенными щупами. Этот момент нужно контролировать, ведь их провода часто подвергаются механическим воздействиям, что приводит к обрыву
Что стоит знать про пробивное напряжение
Значение пробивного напряжения у большинства германиевых диодов находится в диапазоне от трехсот до четырехсот милливольт. К примеру, часто используемый диод модели Д9, который также применяется как детектор в устройствах радиоприемников, характеризуется этим показателем в размере четырехсот милливольт.
Вот основные типы диодов и напряжения, которые им соответствуют:
- Диоды из кремния. Им свойственно самое большое напряжение пробоя – от четырехсот до восьмисот милливольт
- Диоды из германия. Имеют среднее напряжение пробоя в размере от трехсот до четырехсот милливольт
- Диоды Шоттки. Их напряжение пробоя составляет от ста до двухсот пятидесяти милливольт
Руководствуясь данной методикой, можно не только проверить, насколько хорошо диод функционирует, но и приблизительно выяснить, какой материал служил сырьем для его изготовления. Определить это можно, узнав величину напряжения на пробой.
Где можно заказать проверку диода
Если у вас есть опасения, что вы не сможете самостоятельно проверить исправность диода при помощи мультиметра, лучше всего будет обратиться к специалистам. Воспользовавшись услугами платформы Юду, вы можете всего за десять минут заказать услуги мастера для проверки диода мультиметром.
Это можно сделать следующими способами:
- Воспользоваться мобильным приложением Юду, чтобы заказать необходимую услугу
- Самостоятельно отыскать интересующую вас услугу в каталоге платформы Юду и связаться с мастером
- Оформить заявку, заполнив соответствующую форму прямо на этой странице, дождаться, когда специалист на нее откликнется, и позвонить ему
На платформе Юду вы не будете ограничены в выборе мастера и сможете воспользоваться услугами именно того специалиста, которого сочтете наиболее квалифицированным. Все исполнители Юду прошли специальную проверку во время регистрации на сайте и смогут гарантировать высокое качество производимых работ.
Как проверить диод на работоспособность при помощи мультиметра
Содержание:
Как проверить светодиод? Обычно, тестирование этой радиодетали не имеет особых сложностей и может легко проведено в домашних условиях подручными измерительными приборами. Для питания этих радиодеталей необходимо маленькое напряжение, около 1,5 В. Некоторым моделям в зависимости от мощности и спектра эта величина может отличаться, но не на много. Основная сложность в том, чтобы проверить светодиод состоит в необходимости его выпаивания, что не всегда возможно из-за плотной компоновки схемы. Такая процедура может повредить соседние радиодетали.
Для этого можно сделать специальное устройство, например, щуп, который идет в комплектации с мультиметром для этих целей подходит плохо. В статье будут описаны все возможности определения работоспособности светодиода. Также в статье есть полезные видео ролики и дополнительный материал по этой теме.
Проверка светодиодов тестером.Электрические параметры светодиодов
Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):
- падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;
- номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;
- мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.
В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток. Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.
Материал в тему: устройство подстроечного резистора.
Как определить параметры светодиода по внешнему виду?
Самый легкий путь – это узнать характеристики светодиода по его внешнему виду. Для этого достаточно набрать в строке поисковой системы такую фразу: «купить светодиод». Далее из предоставленного списка следует выбрать наиболее крупный интернет магазин и найти соответствующий раздел каталога. После чего внимательно просмотреть все имеющиеся позиции и если вам улыбнется удача, то вы найдете то, что ищете. Как правило, в серьёзных интернет-магазинах, где продаются радиоэлектронные элементы, на каждую позицию имеется соответствующая документация, даташит или приводятся основные характеристики. Сопоставив по внешнему виду имеющийся светодиод с тем, что в каталоге, можно таким образом узнать его характеристики.
[stextbox id=’info’]Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).[/stextbox]
Способ 1
Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода. Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке. Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины.
Светодиоды.Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра. Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна. Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен. Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей.
Понадобится мультиметр, которым можно тестировать транзисторы. В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так. Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–». Проверка светодиода Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.
Способ 2
Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь. Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.
Как определить параметры светодиода мультиметром?Теперь, когда мы знаем, что номинальный ток многих светодиодов 20 мА, то достаточно просто определить их напряжение опытным путем. Для этого нам понадобится блок питания с регулировкой напряжения и мультиметр. Соединяем последовательно блок питания со светодиодом и мультиметром, предварительно установленным в режим измерения тока. Блок питания изначально должен быть установлен на минимальное значение. Далее, изменяя величину подводимого к светодиоду напряжения, устанавливаем по показанию мультиметра ток 20 мА. После этого фиксируем значение величины подводимого напряжения либо по штатному вольтметру блока питания либо с помощью мультиметра, установленного в режим измерения напряжения.
Материал в тему: все о переменном конденсаторе.
Для страховки светодиода лучше последовательно к нему подсоединить резистор ом на 300. Но в этому случае напряжение необходимо фиксировать непосредственно на нем. Поскольку не у всех есть блок питания с регулировкой напряжения, то можно определять параметры и исправность маломощных светодиодов с помощью следующих элементов:
- Крона (батарейка на 9 В).
- Резистор ом на 200.
- Переменный резистор, он же потенциометр на 1 кОм.
- Мультиметр.
Испытуемый светодиод соединяем последовательно с постоянным резисторов, потом с переменным, далее с кроной и щупами мультиметра, установленного в режим измерения постоянного тока. Очередность соединения всех элементов не имеет никакого значения, поскольку цепь последовательная, а это значит, что через все компоненты протекает один и тот же ток. Изначально переменным резистором следует установить минимальное напряжение, а потом постепенно увеличивать до тех пор, пока ток не достигнет 20 мА. После этого выполняется измерение напряжения.
Мультитестер для проверки светодиодаС помощью рассмотренного способа не получится определить параметры мощного светодиода вследствие протекания значительного тока через резисторы. В результате чего последние могут перегреться. Однако определить исправность его вполне возможно.
Тестирование светодиодов в режиме прозвонки
Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

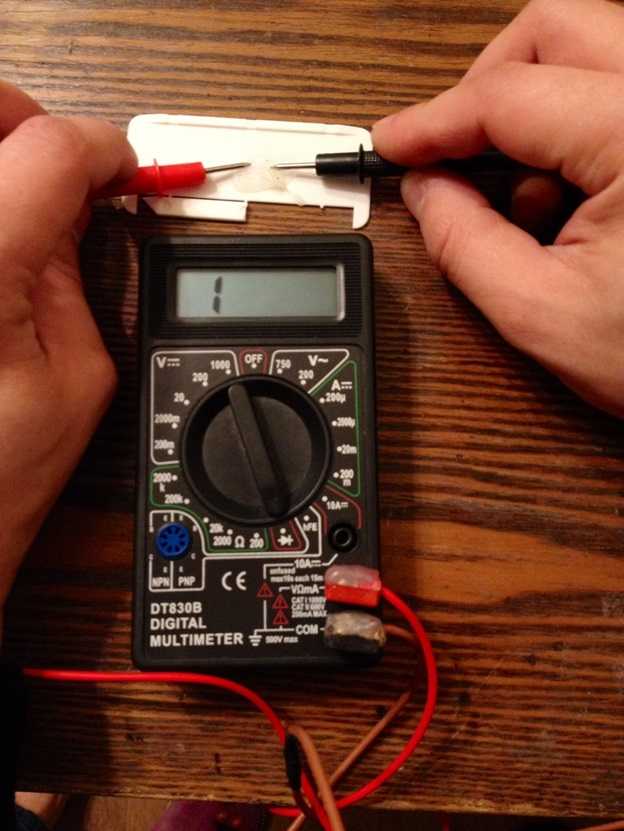

Проверка исправности светодиода мультиметром производится в следующем порядке:
- Установить переключатель тестера в режим проверки диодов.
- Подключить щупы мультиметра к контактам проверяемого элемента.
- При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.
Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.
- Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
- Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.
Наглядно проверка светодиодов на видео:
С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники. Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.
Проверка светодиодов без выпаивания
Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки. Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой. Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода. Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше. Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.
Ремонт светодиодной ленты.Проверка светоизлучающих диодов в фонариках
При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате. Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.
[stextbox id=’info’]Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.[/stextbox]
Заключение
Более подробно о методах проверки светодиодов можно узнать из статьи Изменение характеристик светодиодов. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.
Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:
www.obinstrumente.ru
www.morflot.su
www.diodov.net
www.electroadvice.ru
Предыдущая
ПрактикаКак проверить стабилитрон на работоспособность
Следующая
ПрактикаСобираем повышающий трансформатор собственными руками
Как проверить стабилитрон мультиметром на плате
Содержание
Пороговое значение напряжения
youtube.com/embed/bqpq_2PNbtw»>Одна из основных характеристик полупроводниковых элементов — пороговое значение напряжения, то есть значение прикладываемого напряжения к элементу в прямом включении, при котором через него начинает протекать ток. Для разных типов диодов это напряжение имеет разные диапазоны значений. Для германиевых этот диапазон составляет от 0,3 до 0,7 вольта, для кремниевых — от 0,7 до 1,0 вольта. По этому значению судят об исправности полупроводникового диода.
Как проверить различные типы диодов тестером — полная инструкция
В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.
Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.
Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.
П О П У Л Я Р Н О Е:- Простой USB проигрыватель
USB проигрыватель — это по сути дела внешняя USB звуковая карта. Многие используют компьютер для воспроизведения музыки, но качество воспроизведения, особенно встроенных звуковых карт оставляет желать лучшего.
Звуковая карта хорошего качества стоит дорого.
А почему бы не сделать свой USB проигрыватель?
Подробнее…
СИСТЕМА ОСВЕЩЕНИЯ «УМНОГО ДОМА»
Основные понятия
В наше время сложно обойтись без энергосберегающего освещения в жилых помещениях, в офисах или в больших помещениях (торговые центры, рестораны, и тд. ). Сегодняшние достижения в схемотехнике электронных пускорегулирующих аппаратов (ЭПРА) для различных источников света позволили реализовать идею освещения «Умного дома».
Стало возможным создавать системы управления освещением (СУО), решающие две основные важнейшие задачи: повышение комфортности освещения и экономии электроэнергии.
Можно сказать, что автоматизированные СУО — это наиболее полное и яркое проявление внедрения достижений современной электроники в светотехнику.
Подробнее…
Простой малогабаритный электроскоп своими руками
Малогабаритный электроскоп с индикацией знака электростатического заряда тела.
Схема предлагаемого прибора непосредственно показывает знак электростатического заряда тела.
Принципиальная схема прибора проста, она приводится на рисунке ниже. В основе её полевой транзистор КП302 и пояризованное реле. Подробнее…
Популярность: 20 101 просм.
Немного теории
Стабильная зарплата, стабильная жизнь, стабильное государство. Последнее не про Россию, конечно :-). Если глянуть в толковый словарик, то можно толково разобрать, что же такое “стабильность”. На первых строчках Яндекс мне сразу выдал обозначение этого слова: стабильный – это значит постоянный, устойчивый, не изменяющийся.
Но чаще всего этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения какого-либо параметра. Это может быть сила тока, напряжение, частота сигнала и другие его характеристики. Отклонение сигнала от какого-либо заданного параметра может привести к неправильной работе радиоэлектронной аппаратуры и даже к ее поломке. Поэтому, в электронике очень важно, чтобы все стабильно работало и не давало сбоев.
В электронике и электротехнике стабилизируют напряжение. От значения напряжения зависит работа радиоэлектронной аппаратуры. Если оно изменится в меньшую, или даже еще хуже, в большую сторону, то аппаратура в первом случае может неправильно работать, а во втором случае и вовсе колыхнуть ярким пламенем.
Для того, чтобы не допустить взлетов и падения напряжения, были изобретены различные стабилизаторы напряжения. Как вы поняли из словосочетания, они используются чтобы стабилизировать “играющее” напряжение.
78l05 схема включения
78l05 схема включения — это самый популярный пяти вольтовый стабилизатор напряжения, аналог маломощной микросхемы 7805. В данной статье публикуется описание, параметры и сама схема включения прибора 78L05. В сущности чуть ли не каждая фирма в мире, которая создает интегральные микросхемы, выпустила свой аналоговый элемент этого чипа. Определение производителя данного электронного элемента читается по первым двум буквам, например: LM78L05 (TAIWAN SEMICONDUCTOR), TS78L05 (TAEJIN Technology HTC Korea).
Естественно, чтобы знать точные параметры электронного прибора, для этого конечно нужно воспользоваться официальным даташитом. Хотя и в официальной спецификации 78l05 схема включения есть некоторые нюансы, в частности это представленный эскиз расположения выводов, который не достаточно графически ясно выполнен. А когда приходится делать какой-либо ремонт или производить наладку устройства, то приходится смотреть одновременно на два изображения.
То-есть определять название и порядковый номер вывода и дополнительно смотреть где расположен вывод на самом корпусе. Несмотря на то, что на этом чипе вывод под номером 1 является выходной шиной, а последний вывод входным, на практике несколько раз дезориентировало меня. В итоге я неправильно делал разводку печатной платы. Чтобы впредь не повторить таких курьезов, я нанес обозначения выводов непосредственно на эскизы корпусов: ТО-92, SOT-89, SO-8.
78L05 схема включения
Представленная здесь микросхема наверное самая простая по своей конструкции, в составе которой находятся всего-навсего сам стабилизатор и пара конденсаторов. Для обеспечения корректной работы прибора, а также чтобы избежать возможности генерирования пульсирующих напряжений, на входном и выходном трактах нужно подключить конденсаторы. Номинальные значения подключаемых емкостей должны быть не менее 0,33 мкФ и 0,1 мкФ соответственно.
При использовании для питания стабилизатора выпрямленного напряжения с частотой 50Гц, то тогда емкость по входу необходимо увеличить. Лучше установить электролитический конденсатор, который имеет большее последовательное сопротивление. В этом варианте нужно электролит зашунтировать керамическим конденсатором.
Характеристики параметров стабилизатора напряжения 78L05
- Напряжение на выходе +5v.
- Ток на выходе 0,1 А.
- Оптимальное выходное напряжение от +7v до + 20v.
- Оптимальный диапазон температур от 0 до 130 °C.
Если есть необходимость в получении отрицательного стабилизированного напряжения -5v, то тогда нужно воспользоваться микросхемой 79L05. Ориентироваться в обозначениях очень просто — вторая цифра в коде означает, что этот прибор выполняет стабилизацию положительного напряжения, а цифра 9 — отрицательного напряжения. Буква L в коде, показывает номинальный ток 0,1 А, имеются модели с букой «m» — это ток 0,5 А, а если вообще без буквы, то этот прибор рассчитан на ток в 1 А. Последние две цифры в кодовом обозначении показывают номинальное выходное напряжение от 5 до 24v.
Аналоги отечественный производителей
На внутреннем рынке также представлен широкий выбор отечественных аналогов этого стабилизатора напряжений — КР1157ЕНхх, КР1181ЕНхх. В частности микросхему 78L05 можно заменять аналогами КР1157ЕН5 и КР1181ЕН5. Кренки серии КР1181 имеют корпус TO-92, а КР1157ЕН5 выполнены в более массивном корпусе с допустимым током 0,25 А, который можно устанавливать на теплоотвод.
Корпус TO-92 — обозначение функций контактов по их номерам
Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.
Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.
Основные неисправности полупроводников
Диоды могут выходить из строя по разным причинам. Наиболее распространенные из них: протекание повышенного тока через схему, превышение максимального значения обратного напряжения и другие (например, тепловое или механическое воздействие). Основные неисправности этих полупроводников — пробой и обрыв. Обе неисправности можно выявить с помощью мультиметра. При пробое подключенный к элементу мультиметр в режиме измерения сопротивления показывает минимальное сопротивление порядка единиц Ом. При обрыве измерительный прибор в том же режиме покажет бесконечное сопротивление как при прямом, так и при обратном подключении.
Назначение проверки
Стабилизатор напряжения — аппарат, используемый в качестве вводного устройства. Его ставят перед счетчиком. Используется в сети с одной, двумя и тремя фазами. Может быть применен для одного электроприбора с мощностью более 6 киловатт. Трехполюсный может быть использован для оборудования более 9 киловатт.
Чаще всего его используют, чтобы защитить бытовые электрические или нагревательные приборы. Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронные электроприборы промышленного масштаба.
Обратите внимание! Проверять стабилизатор напряжения нужно, чтобы он мог исправно работать и помогать пользователю защищать электрическую цепь от перенапряжения, короткого замыкания и прочих неприятностей. Делать это нужно обязательно, поскольку иногда сам стабилизатор может стать причиной поломки электроцепи и всего бытового оборудования.
Проверка работоспособности аппарата для защиты цепи
Как проверить двусторонний стабилитрон?
Эта деталь представляет собой два стабилитрона в одном корпусе, соединенная навстречу друг другу.
Такой элемент может работать с импульсным напряжением, и с переменной полярностью. Проверка на пробой бессмысленна, поэтому можно лишь тестировать соответствие напряжения стабилизации.
Для этого собирается схема, аналогичная описаниям выше. Для проверки необходимо также подавать на вход завышенное напряжение, только различной полярности.
В обоих случаях на выходе должно быть стабилизированное значение напряжения, в соответствии с маркировкой. Разумеется, проверка возможна и на монтажной плате, если обеспечить входное напряжение разной полярности.
Проверяем стабилитрон мультиметром — видео
Вопрос, как проверить стабилизатор напряжения, является актуальным для многих предприятий, организаций и частных пользователей. Стабилизирующие устройства представляют собой достаточно сложную аппаратуру, от качества работы которой зависит исправность подключенного дорогостоящего оборудования. Поэтому контроль их работоспособности и своевременное выявление неисправностей – необходимое условие для обеспечения бесперебойности технологических процессов и минимизации дополнительных расходов.
Проверка супрессора (TVS-диода)
Защитный диод, он же ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:
Увеличение входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя. Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.
Теперь о проверке. Она ничем не отличается от обычного диода. Правда есть исключение – диоды Зенера, которые также можно отнести к TVS семейству, но по сути это быстрый стабилитрон, работающий по «механизму» лавинного пробоя (эффект Зинера). Но, проверка работоспособности скатывается к обычной прозвонке. Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку (годная она или нет) пытаясь поджечь.
HowTo Videos
Комментарии к видео «Импульсный стабилизатор напряжения на примере мощной видеокарты!»
Иван Сидоров
— создан 26 февраля 2020 г. Величина, обратная скважности и часто используемая в англоязычной литературе, называется коэффициентом заполнения. Ошибка в приведенной формуле. Например, скважность меандра равна 2, но коэффициент заполнения при этом — 0,5.
Mr ПоделкинЦ
— создан 06 февраля 2020 г. О, Мастерам, а каким боком они имеют к Вам отношение?
Александр Щетинин
— создан 05 февраля 2020 г. Ну это же восхитительно, так наглядно и понятно. Ребята спасибо. очень круто.
Светозар Адамантов
— создан 03 февраля 2020 г. Приветствую! Очень было бы популярным видео о работе, а особенно об расшифровке сигналов с электронного осциллографа! Купил недавно себе Hantek 5102, но пока особо не пойму расшифровку именно сигналов. Если бы у вас нашлось время, то я вас попросил бы, да и не только я (найдутся я думаю согласные среди подписчиков) записать пару-тройку видео об осциллографе. Спасибо за ваши видео! з.ы. Сосвем забыл — вот как пример: Что значат всплески(иголочки) перед нарастанием и в конце спада сигнала? Простые помехи, либо, что-то другое?
LexaN StelS
— создан 25 января 2020 г. Шикарное видео!!! Лайк без сомнений!!! Побольше бы таких роликов Я даже на секунду почувствовал себя снова в колледже)))
P Kav
— создан 23 января 2020 г. А какой смысл в N-канальном полевике? Ведь можно открыть P-канал, накачать энергии в конденсатор, закрыть P-канал, зачем ещё потом подключать дроссель к земле через N-канальный полевик на спадающем фронте ШИМ?
Максим Матвиенко
— создан 14 января 2020 г. Видео очень познавательное и интересное! Палец вверх!
— создан 10 января 2020 г. спасибо вам ребята , молодцы !!!!
Андрей Плотников
— создан 01 января 2020 г. Интересно было бы посмотреть на осцилограммы в моменты когда слышны посторонние шипения от дросселей, на 280x это распространённая проблема, проявляется в некоторых играх при средних нагрузках, причём синхронно слышен и некоторый звук в блоке питания.
Belkin Alexey
— создан 29 декабря 2020 г. Все круто, но знаете, реально не понимаю одну вещь: почему при измерении мультиметром напряжения на входе и выходе дросселя мы видим одно постоянное напряжение 1,2 В, когда с верхнего плеча на дросель выходит вроде как ШИМ сигнал 12В, а уже с дросселя 1,2 В на нагрузку? Т. е. фактически на дроссель заходит 12В? А мы видим 1,2В? Очень хочется понять.
Классификация
Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.
- в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
- в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
- в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.
В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:
- предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
- предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
- предельно допускаемыми показателями прямого тока постоянного типа;
- предельно допускаемыми показателями прямого тока импульсного типа;
- номинальными показателями прямого тока постоянного типа;
- прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
- постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
- разбросом рабочих частот и ёмкостными показателями;
- уровнем напряжения пробивного типа;
- уровнем теплового корпусного сопротивления, в зависимости от типа установки;
- предельно возможными показателями рассеивающей мощности.
В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.
Как проверить оптрон — устройство для проверки оптрона
Для более удобной проверки оптрона можно использовать более интересную схему. Включает она в себя с минимум компонентов, а сборка ее занимает не более получаса.
Питание оптрона производиться через светодиод, который загорится, если исправный фотоизлучатель. Второй светодиод загорится, если исправный фотоприемник, через который течет ток к светодиоду.
Для наглядности второй вариант схемы был собран из элементов, которые были под руками. Роль подопытного играет оптопара PC817.
Роль гнезда для подключения оптрона выполняют остатки COM кабеля. Но лучше для таких целей использовать гнезда под микросхемы, тогда подключения оптрона станет более удобным.
Питание схемы осуществляется с помощью старого USB шнура. В общем, схема работает исправно сразу, и не требует дополнительной наладки. Если горят оба светодиода, тогда оптрон можно считать рабочим.
У многих возникнет вопрос, а если пробит выход оптрона, тогда же тоже будут светиться оба светодиода! В таком случае яркость второго светодиода будет значительно выше, это визуально очень хорошо будет видно.
Характеристики микросхемы lm317t
Современные автомобили оборудованы различными электроприборами, которые часто ломаются и нуждаются в проверке. В настоящее время на рынке представлен широкий ассортимент мультиметров — от простых измерителей выдержки прерывателя и тахометров до многофункциональных устройств с десятью различными шкалами или цифровыми табло. На рисунке представлены: A Sparktune: измеритель выдержки, вольтметр, амперметр. B Autoranger: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. B Testune: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. D Hawk: измеритель выдержки, тахометр.
Как проверить диодный мост мультиметром
Простой диодный мост состоит из четырех диодов, собранных по мостовой схеме и предназначен для первичного выпрямления переменного напряжения. В случае грубой проверке диодного моста можно измерить сопротивление переходов отдельных диодов как обычно. Но тогда ток утечки нельзя будет проверить.
Для проверки этого важного параметра нужно отсоединить любой электрод полупроводника от электрической схемы. Проверить наличие тока утечки отдельных силовых диодов, не отключая их от схемы, возможно по разнице температуры корпусов полупроводников. У неисправного полупроводника температура корпуса будет выше, чем у исправных элементов.
Для такого метода проверки диодов на ток утечки важно чтобы они были отдельно стоящими и без радиаторов. Руками (при выключенном источнике питания) проверить разницу температуры не всегда получается. Поэтому температуру лучше измерять датчиком мультиметра, который имеет такой режим. Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.
Можно ли проверить деталь, не выпаивая
Выпаивать полупроводниковую деталь не всегда удобно, особенно, если платы имеют двухсторонний монтаж схемы. Проверка стабилитронов мультиметром без демонтажа вполне возможна. Если показания измерительного прибора не определяют повреждения, то их можно считать реальными. При результатах, показывающих обрыв, можно быть уверенными, что это тоже факт. Но, когда измерения регистрируют пробой – низкое сопротивление при любой полярности подключения щупов, то это не всегда так. В этом случае деталь нужно выпаивать.
Осторожно. Измерения тестером с внутренним напряжением, большим напряжения пробоя стабилитрона, может привести к реальному пробою. Для проверки таких элементов удобно пользоваться стрелочными аналоговыми приборами. Напряжение питания у них – не более 3 В.
Напряжение стабилизации
Самый главный параметр стабилитрона – это конечно же, напряжение стабилизации. Что это за параметр?
Давайте возьмем стакан и будем наполнять его водой…
Сколько бы воды мы не лили в стакан, ее излишки будут выливаться из стакана. Думаю, это понятно и дошкольнику.
Теперь по аналогии с электроникой. Стакан – это стабилитрон. Уровень воды в полном до краев стакане – это и есть напряжение стабилизации стабилитрона. Представьте рядом со стаканом большой кувшин с водой. Водой из кувшина мы как раз и будем заливать наш стакан водой, но кувшин при этом трогать не смеем. Вариант только один – лить воду из кувшина, пробив отверстие в самом кувшине. Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли лить воду в стакан. Если объяснить языком электроники – кувшин обладает “напряжением” больше, чем “напряжение” стакана.
Так вот, дорогие читатели, в стакане заложен весь принцип работы стабилитрона. Какую бы струю мы на него не лили (ну конечно в пределах разумного, а то стакан унесет и разорвет), стакан всегда будет полным. Но лить надо обязательно сверху. Это значит, напряжение, которое мы подаем на стабилитрон, должно быть выше, чем напряжение стабилизации стабилитрона.
Схема для проверки
Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:
- Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
- Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
- Вольтметр, можно использовать обыкновенный мультиметр.
- Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.
Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.
Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.
Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.
Приведем характеристики некоторых распространенных отечественных стабилитронов:
- КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
- КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
- КС162а– 6,2 В, корпус из керамики;
- КС175а – 7,5 В, имеет керамический корпус;
- КС433а – 3,3 В, выпускают в металлическом корпусе;
- КС515а – 15 В, корпус из металла;
- КС524г – в керамическом корпусе с напряжением 24 В;
- КС531в – 31 В, керамический корпус;
- КС210б – напряжение стабилизации 10 В, корпус из керамики;
- Д814а – 7-8,5 В, в металлическом корпусе;
- Д818б – 9 В, металлический корпус;
- Д817б – 68 В, в корпусе из металла.
Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.
Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.
Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.
Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).
Примеры из практики
Иногда стабилитроны проверяют на осциллографе, но для этого необходимо собрать специальную схему.
На рисунке снизу представлена схема приставки и ее подключение к осциллографу.
Однако проверка осциллографом должна производиться специалистом, который хорошо умеет им пользоваться.
Стабилитроны часто применяются как ограничивающие или предохранительные приборы. Например, в качестве защиты от перенапряжения на жестком диске, а, вернее, на его входе питания стоят стабилитроны или супрессоры на 6 и 14 вольт. Превышение напряжения приводит к их пробою или выгоранию. Для проверки просто выпаивают эти элементы, и проверяют жесткий диск без них. Если все включается, дело в стабилитронах. Их меняют на новые.
Еще один пример из практики ремонта скутеров, а именно после некорректной установки сигнализации (и не только) иногда выходит из строя стабилитрон, смонтированный в замке зажигания на «Хонда дио 34». Он понижает напряжение бортовой сети с 12 В до 10, после чего скутер можно завести. Если элемент вышел из строя — мопед не заведется. Полупроводник можно заменить аналогичным с напряжением на 3,9. Аналогичная ситуация и на других моделях скутеров от «хонды»: AF35, AF51 и т.д.
Вот мы и рассмотрели основные способы проверки стабилитронов, делитесь случаями из своей практики в комментариях и задавайте вопросы!
Тестирование диода без выпаивания
При проверке элементов внутри схем возникают некоторые трудности с определением их характеристик, так как измерительный прибор тестирует все части схемы, включенные между его измерительными щупами. Таким образом, нужно исключить возможные варианты протекания тока в схеме, в которую установлен нужный элемент. Самый простой вариант — выпаять один из выводов нужного вам для проверки диода. Тогда результаты измерения будут достоверными. После проведения выпаивания одного из выводов элемента можно проверить его любым из перечисленных выше способов.
Если выпаять один из выводов проблематично, отключите источник питания схемы и попробуйте проверить диод, не выпаивая его. При этом в схеме не должно быть элементов, шунтирующих проверяемый элемент. Результаты проверки также должны быть достоверны.
Включение блока питания
Если проверка работоспособности диодов мультиметром предполагает переключение тестера в положение на значок «диод» с подключением черного щупа на вывод «СОМ», а красного — на вывод «V ΩmA», то наличие блока питания заключается в выявлении следующих неполадок:
- подключение блока сопровождается «дерганьем» питания вентилятора, остановкой, отсутствием выходного напряжения и блокировкой источника питания;
- подключение блока сопровождается пульсацией напряжения на выходе и срабатыванием защиты без блокирования источника питания.
Измерение переменного тока
Достаточно часто признаком утечки на диодах Шоттки становится самопроизвольное отключение питающего блока. Также очень важно учитывать, что неправильная схемотехника на блоках питания, может спровоцировать утечку диодных выпрямителей и перегрузку первичной цепи.
Мощность рассеивания стабилитрона
Мощность рассеивания стабилитрона Pст характеризует его способность не перегреваться выше определенной температуры на протяжении длительного времени. Чем выше значение Pст, тем больше тепла способен рассеять полупроводниковый прибор. Мощность рассеивания рассчитывается для самых неблагоприятных условий работы прибора, поэтому в ниже приведенную формулу подставляют максимально возможное в работе Uвх и наименьшие значения Rб и Iн:
Существует ряд стандартных номиналом по данному параметру: 0,3 Вт, 0,5 Вт, 1,3 Вт, 5 Вт и т. п. Чем больше Pст, тем больше габариты полупроводникового прибора.
Тестер для стабилитронов
Проверка стабилитронов мультиметром не дает 100% гарантии их исправности. Это связано с тем, что он не может проверить его основные параметры. Поэтому многие радиолюбители изготавливают тестер стабилитронов своими руками.
Схема самого простого варианта состоит из набора аккумуляторов, постоянного резистора номиналом 200 Ом, переменного сопротивления на 2 кОм и мультиметра.
Аккумуляторы соединяются последовательно для получения потенциала необходимого для измерения параметров стабилитронов. Напряжения стабилизации в основном лежат в пределах 1,8-16 В.
Поэтому собирается батарея на 18 В. Затем к ее выводам параллельно подсоединяем последовательную цепочку из переменного резистора на 2 кОм мощностью 5 Вт и постоянного на 200 Ом.
Второй будет играть роль ограничивающего сопротивления. Выводы переменного резистора присоединяются к трехконтактной клеммной колодке.
К первому контакту присоединяется вывод, подключенный к плюсу батареи, ко второму другой крайний вывод, а к третьему средний подвижный контакт резистора.
В других вариантах тестеров можно применять импульсные источники питания с регулируемым напряжением выходного каскада, но суть не меняется, измерителем остается мультиметр.
Проверка составного транзистора
Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.
Рис 6. Эквивалентная схема транзистора КТ827А
Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.
Рис. 7. Схема для проверки составного транзистора
Обозначение:
- Т – тестируемый элемент, в нашем случае КТ827А.
- Л – лампочка.
- R – резистор, его номинал рассчитываем по формуле h31Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).
Тестирование производится следующим образом:
- Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
- Подаем минус – лампочка гаснет.
Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.
Как проверить стабилитрон
Проверить стабилитрон на предмет исправности довольно просто и быстро можно с помощью простейшего мультиметра. Для этого мультиметр следует перевести в режим «прозвонка», как правило, обозначенный знаком диода. Затем, если положительным щупом мультиметра прикоснуться анода, а отрицательным – катода, то на дисплее измерительного прибора мы увидим некоторое значение падения напряжения на pn-переходе. Поскольку к полупроводниковому прибору приложено прямое напряжение (смотрите прямую ветвь вольт-амперной характеристики), то опорный диод откроется.
Теперь, если щупы мультиметра поменять местами, тем самым приложить к выводам полупроводникового прибора обратное напряжение (смотрите обратную ветвь ВАХ), то он окажется заперт и не будет проводить ток. На дисплее измерительного прибора отобразится единица, обозначающая бесконечно высокое сопротивление.
Если в обеих случаях мультиметр покажет единицу или будет звенеть, то стабилитрон непригоден.
Помогите проекту. Поделитесь с друзьями.
Как проверить светодиод? как проверить светодиод мультиметром?
Иногда приходится нам сталкиваться с ремонтом различных устройств на светодиодах. Вот здесь и появляется неувязка. Вопрос может показаться странноватым! Казалось бы, ответ предельно ясен: Те кто имеют обыденный мультиметр знают, что им можно проверить хоть какой диодик, просто переведя переключатель спектра на звуковой сигнал либо просто на проверку диодов. Но данное правило подходит для обыденных диодов и очень маломощных бардовых и зеленоватых светодиодов при проверке вы увидите их слабенькое свечение, если светодиод исправен. Но таковой вариант не подойдет для проверки белоснежных, голубых, а время от времени и желтоватых светодиодов, потому что их рабочее напряжение находится в границах 3,3В. Естественно можно проверить светодиод при помощи 2-ух поочередно включенных батареек на 1,5В, но это неоправданное усложнение. На данный момент идет речь конкретно о мультиметре. Часто приходится нам сталкиваться с ремонтом различных устройств на светодиодах. Вот здесь и появляется неувязка. Вопрос может показаться странноватым! Казалось бы, ответ предельно ясен: Те кто имеют обыденный мультиметр знают, что им можно проверить хоть какой диодик, просто переведя переключатель спектра на звуковой сигнал либо просто на проверку диодов. Но данное правило подходит для обыденных диодов и очень маломощных бардовых и зеленоватых светодиодов при проверке вы увидите их слабенькое свечение, если светодиод исправен. Но таковой вариант не подойдет для проверки белых, голубых, а время от времени и желтых светодиодов, потому что их рабочее напряжение находится в границах 3,3 В. Естественно можно проверить светодиод при помощи 2-ух поочередно включенных батареек на 1,5 В, но это неоправданное усложнение. На данный момент идет речь конкретно о мультиметре.
Многие задаются вопросом как проверить светодиод? или как проверить светодиод мультиметром? Давайте разбираться.
Как проверить светодиод?
Хоть какой электростатический разряд либо неправильное подключение в процессе наладки схемы может стать предпосылкой выхода LED аббревиатура от англ. Light-emitting diode из строя. Сверхъяркие малоточные светодиоды, используемые в роли индикаторов питания разных устройств, нередко перегорают в итоге скачков напряжения. Их планарные аналоги SMD LED обширно употребляются в лампах на 12В и В, лентах и фонариках. В их исправности также можно убедиться при помощи тестера. Потому дополнительная проверка светодиода тестером перед монтажом на интегральную схему не помешает. Простым методом, которым в большинстве случаев пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность с помощью щупов.
Используйте круглую батарею, чтобы проверить светодиод, не сжигая его. Аккумуляторная батарея – это самый безопасный вариант, потому что они не дадут достаточный ток для повреждения светодиода. Тестирование с помощью любого другого типа батарей может привести к выгоранию светодиода. Покупайте эти батареи в аптеках, универмагах, магазинах или в Интернете.
- Используйте либо аккумуляторы с ячейками CR2032, либо CR2025.
- Приобретите соответствующий держатель батареи с ячейками. Купите тот, который сделан для хранения типа круглой батареи (например, CR2025), с которой вы будете тестировать. Вы можете найти их в Интернете или в некоторых магазинах оборудования или электроники. Убедитесь, что держатель имеет красный и черный провода для проверки светодиодных индикаторов. Держатели аккумуляторов для монетных батарей обычно используются для добавления энергии аккумулятора в небольшие проекты, такие как светодиодные украшения или одежда.
Подключите черный провод к катоду, а красный – к аноду. Чтобы проверить свой светодиод, коснитесь кончика черного зонда на катоде или более короткого конца светодиода. Прикоснитесь к наконечнику красного зонда к аноду, который должен быть длиннее. Убедитесь, что оба датчика не касаются друг друга во время теста и что катод и анод не касаются друг друга.
- Некоторые держатели батарей с выводами поставляются с небольшим разъемом на конце, держа кончики двух выводов.
- Если ваш держатель батареи имеет соединительный разъем, проверьте свой светодиод, вставив анод и катод в маленькие отверстия, которые выстраиваются в линию с красными и черными проводами.
Подождите, пока светодиод загорится. Если светодиод функционирует и правильные соединения выполнены правильно, ваш светодиод засветится, как только вы все сделаете правильно. Если это не так, уберите и снова подключите выводы и катод / анод, чтобы повторить попытку. Если ваш индикатор не загорается, он может быть сгорел или неисправен.
- Если ваш индикатор не загорается, попробуйте проверить другие светодиодные индикаторы сразу после него. Если они загорятся, вы можете быть уверены, что первый светодиод не работает.
Как проверить светодиод мультиметром?
Тестирование светодиодных устройств ламп или просто светодиодов гораздо проще с цифровым мультиметром, который даст вам четкое представление о том, насколько сильны каждый из светодиодов. Яркость светодиода при его тестировании также укажет на его качество. Если у вас нет мультиметра для использования, простой держатель батареи для круглых батарей с выводами даст вам знать, работают ли ваши светодиоды.
Как проверить светодиод мультиметром?
Приобретите цифровой мультиметр, который может проверять диоды. Мультиметры измеряют только показатели, вольт и омы. Для тестирования светодиодных индикаторов вам понадобится мультиметр с настройкой диода. Проверьте онлайн или в местном магазине аппаратных средств для мультиметров среднеценового и высокоценового диапазона, которые, скорее всего, будут иметь эту функцию, в сравнении с недорогими моделями.
Подключите красный и черный измерительные провода. Красный и черный измерительные провода должны быть подключены к выходам на передней панели мультиметра. Красный провод – положительный заряд. Черный провод является отрицательным и должен быть подключен к входу с надписью «COM».
Поверните колесико мультиметра в положение диода. Поверните циферблат на передней панели мультиметра по часовой стрелке, чтобы отодвинуть его от положения «выключено». Продолжайте поворачивать его, пока не приземлитесь на настройку диода. Если он не помечен явно, настройка диода может быть представлена символом схемы диода.
Символ диода визуально представляет собой как его клеммы, так и катод и анод
Подключите черный зонд к катоду и красный зонд к аноду. Прикоснитесь к черному зонду к катодному концу светодиода, который обычно является более коротким. Затем нажмите красный зонд на анод, который должен быть длинным. Обязательно подключите черный зонд перед красным зондом, так как обратное может не дать вам точного показания.
- Убедитесь, что катод и анод не касаются друг друга во время этого теста, что может препятствовать прохождению тока через светодиодный индикатор и затруднять результаты.
- Черные и красные контакты также не должны касаться друг друга во время теста.
- Выполнение соединений должно привести к тому, что светодиод засветится.
Проверьте значение на цифровом дисплее мультиметра. Когда контакты мультиметра касаются катода и анода, неповрежденный светодиод должен отображать напряжение приблизительно 1600 мВ. Если во время теста на экране не появляется показаний, повторите попытку, чтобы убедиться, что соединения выполнены правильно. Если вы правильно выполнили тест, это может быть признаком того, что светодиодный индикатор не работает.
Метод комфортен для всех типов светоизлучающих диодов, независимо от их выполнения и количества выводов. Замыкая красноватый щуп на анод, а темный на катод исправный светодиод должен засветиться. При смене полярности щупов на дисплее тестера должна оставаться цифра 1. Свечение излучающего диодика во время проверки будет маленький и на неких светодиодах при ярчайшем освещении может быть неприметно. Для четкой проверки разноцветных LED с несколькими выводами следует знать их распиновку. В неприятном случае придется наобум перебирать выводы в поисках общего анода либо катода. Не стоит страшиться тестировать массивные светодиоды с железной подложкой. Мультиметр не способен вывести их из строя, методом замера в режиме прозвонки. Проверку светодиода мультиметром можно выполнить без щупов, используя гнезда для тестирования транзисторов.
Оцените яркость светодиода. Когда вы делаете правильные подключения для проверки своего светодиода, он должен засветится. Отметив показания на цифровом экране, посмотрите на сам светодиод. Если он не нормально светится, выглядит тусклым, это, скорее всего, некачественный светодиод. Если он сияет ярко, это,скорее всего качественный рабочий светодиод.
Мы надеемся, что в данной статье вы нашли все ответы на вопросы
Как проверить светодиод не выпаивая ?
Выяснить какой из выводов у светодиода анод, а какой катод до боли просто: После неких испытаний выяснился один недочет. Чтоб проверить светодиод его приходилось выпаивать, что бывает не всегда оправдано. Было решено дополнить мультиметр измененными дополнительными щупами для проверки светодиодов сходу в плате. Для производства этого приспособления нам пригодятся: Из текстолита вырезаем небольшой прямоугольник и припаиваем к нему с 2-ух сторон скрепки, что бы вышла вилка, провода щупов и в эталоне SMD светодиод как индикатор. Можно припаять и обыденный светодиод Никаких дополнительных резисторов не нужно. Скрепки очень прочные, отлично пружинят и в конечном итоге накрепко стоят в колодке транзисторов мультиметра. Толщина текстолита как раз соответствует расстоянию меж отверстий транзисторной колодки мультиметра.
На фото видно, что выводы скрепок стоят не по середине. Это изготовлено специально, сейчас текстолит еще будет делать роль стрелки при подсоединении вилки в разъем транзисторов, чтобы на щупах сохранялась верная полярность. Сейчас мы можем инспектировать любые светодиоды, не выпаивая их из платы и не применяя дополнительных пробников либо источников питания. Было испытано много светодиодов, ни один при проверке не сгорел.
Сопротивление светодиода
Лучшие светодиоды
Какие светодиоды стоят?
Различные методы, основанные на типе диода
Крайне важно понимать основные электронные компоненты, особенно когда вы планируете изобретать электронный проект. Благодаря этому вы можете обнаруживать функции в хороших и плохих условиях — навык устранения неполадок в электронных схемах. Другими словами, если вы хотите получить наилучшие результаты, вам необходимо провести тест диода и убедиться, что другие важные компоненты, такие как светодиод, резисторы и т. д., находятся в хорошем состоянии. Таким образом, у вас не будет проблем со сборкой компонентов на печатной плате.
Но если вы решите собрать вещи до проверки состояния компонентов, может быть трудно обнаружить проблему.
К счастью, в этой статье мы сосредоточимся на проверке диодов.
Давайте погрузимся!
Содержание
- Что такое проверка диодов?
- Как проверить диод с помощью цифрового мультиметра?
- Как проверить диод с помощью аналогового мультиметра?
- Как проверить стабилитрон
- Как проверить светодиод (светоизлучающий диод)
- Что вызывает выход диода из строя?
- Как узнать, что диод перегорел?
- Заключительные слова
Диод — это простое двухконтактное устройство со встроенным электрическим полем, которое проводит электрический ток в одном направлении. А диод изготовлен из полупроводниковых материалов.
Устройство имеет различные области применения, такие как отделение сигналов от источника питания, преобразование переменного тока в постоянный и т. д. У диода есть две стороны, которые можно обрабатывать по-разному — n-сторону и p-сторону.
Следовательно, электроны пропускают переход при приложении положительного заряда к p-стороне и отрицательного заряда к n-стороне. В этот момент ток движется только в одном направлении.
Имея это в виду, важно отметить важное свойство диодов: обычный ток течет только от положительной стороны к противоположной. Кроме того, электроны могут перемещаться с отрицательной стороны на положительную — только в одном направлении.
Итак, как провести проверку диодов? Вы можете начать с обнаружения клемм устройства (катода и анода). Катод — это аэропорт рядом с полосой, а анод — на противоположной стороне.
Например, катод стабилитрона — это клемма рядом с черной меткой.
Вы можете тестировать с помощью различных методов, таких как аналоговый мультиметр, цифровой мультиметр и т. д., которые мы обсудим позже в этой статье.
Что делать, если вы хотите проверить диод, который вы собрали на своей печатной плате? Вы все еще можете использовать описанные здесь методы, отсоединив один вывод диода.
Как проверить диод с помощью цифрового мультиметра?
Цифровой мультиметр, используемый для проверки диода
При проверке диода с помощью цифрового мультиметра можно использовать два режима:
7 1. Режим сопротивления
Режим сопротивления измеряет две вещи: обратное и прямое сопротивление смещения диода.
Итак, если ваш диод в отличном состоянии, вы должны увидеть около нескольких килоом сопротивления прямого смещения и очень высокое сопротивление обратного смещения. А если совсем ужасно, метр покажет низкое значение (несколько десятков Ом).
Шаги
- A . Как только вы найдете катодную и анодную клеммы вашего диода, убедитесь, что ваш цифровой мультиметр находится в режиме сопротивления или омметра. Вы можете повернуть среднюю ручку на значения резистора или символ ома.
При этом убедитесь, что селектор находится в режиме низкого сопротивления (около 1 кОм) для прямого смещения. Также проверка обратного смещения должна проводиться в режиме высокого сопротивления (100 кОм).
- Прикрепите черный щуп к катоду, а красный щуп к аноду. Таким образом, диод смещен в прямом направлении.
- Затем замените клеммы мультиметра. Это катод для красного зонда и анод для черного экзамена. Следовательно, у вас будет обратное смещение.
Итак, у вас обрыв диода, если мультиметр показывает высокое OL или сопротивление при обратном и прямом смещении. Но если у вас низкое сопротивление для обоих условий — у вас короткий диод.
2. Режим диода
С другой стороны, режим диода является лучшим режимом тестирования, поскольку он зависит от его функций. Этот режим предполагает размещение вашего диода в прямом смещении.
В этом случае мультиметр измеряет падение напряжения на диоде. Следовательно, если ваш диод исправен, он позволит току перемещать прямое смещение и вызывать падение напряжения.
Шаги
- Как только вы найдете выводы катода и анода вашего диода, убедитесь, что цифровой мультиметр находится в режиме проверки диодов. Вы можете сделать это, повернув среднюю ручку, пока она не дойдет до символа диода. Интересно, что в этом режиме мультиметр может обеспечить ток около 2 мА между измерительными проводами.
- Б . Поместите черный щуп на катод, а красный на анод. При этом у вас есть диод прямого смещения.
- Обратите внимание на показания. Таким образом, это нормально, если вы видите значение напряжения кремниевого диода от 0,6 до 0,7. Кроме того, если это германиевый диод, значение напряжения должно находиться в диапазоне от 0,25 до 0,3.
- Поменяйте местами клеммы. То есть поставить черный щуп к аноду и черный к катоду. При этом у вас будет обратное смещение. И в этом состоянии ток через диод не течет. Таким образом, для исправного диода ваш счетчик должен показывать OL или 1. .
Если у вас плохой диод, ваш измеритель будет показывать нерелевантные значения. Если у вас есть открытый диод, ток не будет течь через него в обоих условиях. Таким образом, ваш измеритель покажет OL или 1.
Но если диод закорочен, ток будет течь через него, потому что он действует как замкнутый переключатель. Следовательно, ваш измеритель будет показывать от 0 до 0,4 В.
Как проверить диод с помощью аналогового мультиметра?
Проверка диода с помощью аналогового мультиметра аналогична режиму омметра цифрового мультиметра. И это потому, что это устройство не имеет специального режима проверки диодов.
Шаги
- Убедитесь, что переключатель мультиметра находится в положении низкого сопротивления.
- Присоедините отрицательную клемму к катоду и положительную сторону к аноду, чтобы получить условие прямого смещения. Если измеритель показывает низкое значение сопротивления, ваш диод исправен.
- Переверните клемму. Это положительный вывод катода и отрицательный вывод анода. Затем убедитесь, что ваш селектор находится в положении высокого сопротивления. При этом у вас есть условие обратного смещения.
Также важно отметить, что эта процедура применима к простой проверке диодов PN. Идеальный диод будет показывать на измерителе высокое сопротивление или OL. Но паршивый диод покажет низкое сопротивление.
Как проверить стабилитрон
Для проверки стабилитрона вам потребуется больше схем, чем простое тестирование PN-диода. И это потому, что вам нужно приложить обратное напряжение, более значительное, чем напряжение пробоя Зенера, чтобы получить условие обратного смещения.
Шаги
- Когда вы найдете клеммы стабилитрона, подключите тестовую схему.
- Б . Затем переведите ручку мультиметра в режим напряжения.
- Присоедините измерительные щупы к диоду Зенера.
- После этого увеличьте входное напряжение диода. Пока вы это делаете, следите за напряжением, которое показывает измеритель. Если у вас есть исправный стабилитрон, показания вашего измерителя должны увеличиваться по мере увеличения переменного источника питания.
Так будет продолжаться до пробоя напряжения диода. Кроме того, если оно выходит за пределы этой точки на вашем измерителе, вы должны увидеть постоянное значение напряжения, независимо от увеличения входного переменного питания.
Например, если вы добавите 10 В к стабилитрону вместе с напряжением пробоя 5 В через резистор от батареи, показания вашего измерителя должны быть примерно 6 В. Итак, если у вас есть это, ваш стабилитрон исправен.
Как проверить светодиод (светоизлучающий диод)
Найти светодиодные клеммы довольно легко. Кратковременный — это катод, а более длинный — анод. Имея это в виду, вы можете проверить светодиод с помощью цифрового мультиметра.
Шаги
- Убедитесь, что ручка мультиметра находится в диодном режиме.
- Присоедините датчики к светодиодному измерителю. Если светодиод исправен, вы заметите свечение. При этом у вас должно быть смещение вперед. И светодиод не работает в условиях обратного смещения. Следовательно, проверка обратного смещения невозможна.
Что вызывает выход диода из строя?
Диод может выйти из строя из-за некоторых из следующих условий:
- Пробой напряжения — когда между электродами (положительным и отрицательным) возникает путь, а сопротивление (прямое и обратное) становится бесконечным.
- Обратное напряжение — возникает при уменьшении обратного сопротивления, что влияет на однонаправленную проводимость.
- Ухудшение производительности — это когда снижается стабильность схемы.
- Обрыв цепи — происходит при отсоединении электродов диода. Плюс обратное и прямое сопротивление становятся бесконечными.
- Прямое напряжение возникает, когда сопротивление (прямое) огромно, что увеличивает падение напряжения и уменьшает выходной сигнал.
Как узнать, что диод перегорел?
Вы можете начать, повернув ручку мультиметра в диодный режим. Если ваш диод перегорел, вы заметите, что символ диода будет напоминать треугольник, обращенный к линии.
Заключительные слова
В конце концов, проверка диодов — это не высшая математика. Но сначала вы должны определить тип используемого диода. Затем найдите клеммы и подключите их соответствующим образом. После этого обратите внимание на показания цифрового мультиметра или аналогового мультиметра.
Что вы думаете о проверке диодов? У вас есть предложения или вопросы по теме? Пожалуйста, не стесняйтесь обращаться к нам.
Как проверить диод с помощью аналогового мультиметра
Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.
0 share
- Share
- Tweet
Устранение неполадок в электротехнике и электронике является жизненно важной частью, и вы должны иметь базовые знания и навыки о компонентах для проектирования и устранения неполадок в цепи. Мы рекомендуем сначала протестировать компонент, прежде чем приступать к его сборке и включению в схему.
Содержание:
- Проверка диода
- Что такое аналоговый мультиметр?
- Что может измерять аналоговый мультиметр?
- Каковы его особенности?
- Как проверить диод с помощью аналогового мультиметра?
- Заключительные мысли
Часто вы получаете шокирующие и странные результаты. Вот почему важно сначала провести тесты, чтобы определить, правильно ли работает устройство и компонент, или вам следует заменить его на новый. В сегодняшнем посте мы поговорим о том, как можно проверить диод аналоговым мультиметром.
Проверка диодаДиод — это крошечное устройство в электрической цепи, которое позволяет электрическому току течь по одному маршруту. Он функционирует, имея низкое сопротивление в одном направлении и высокое сопротивление в другом направлении.
Вам нужно будет проверить диод, который обычно изготавливается из полупроводникового материала, чтобы убедиться, что он работает должным образом. Вы можете проверить исправность среднего диода с помощью аналогового или цифрового мультиметра, который будет измерять в вольтах или омах.
Но в этой статье мы сосредоточимся на использовании аналогового мультиметра для проверки диода.
Что такое аналоговый мультиметр?Аналоговый мультиметр работает на основе преломления стрелки от ее нулевой точки. Вы должны прочитать правильное значение под иглой во время измерения.
Ключевой частью аналогового мультиметра является гальванометр, состоящий из небольшой обмотки. Обмотка может быть рассчитана на штифт, а к нему присоединена игла. Стоит также упомянуть, что он имеет пружину для возврата иглы в исходное (нулевое) положение. Он отскакивает от исходного положения в зависимости от силы тока, протекающего через обмотку.
Внесение некоторых изменений в гальванометр и добавление дополнительных компонентов позволяет использовать его в качестве омметра, вольтметра, амперметра и других измерительных приборов. Преломление стрелки аналогового мультиметра всегда слева направо.
Что может измерять аналоговый мультиметр?Некоторые измерения, выполняемые аналоговыми мультиметрами, включают:
- измерение в децибелах
- частотный диапазон переменного тока
- Переменный ток
- Постоянный ток
- Постоянное напряжение
- Переменное напряжение
Если вы не знали, токовые клещи — это датчик, который окружает провод.
При поиске аналоговых мультиметров необходимо учитывать диапазон измерения любого измеряемого значения. Этот тип мультиметра показывает такие значения с помощью циферблата, обычно стрелки или движущейся стрелки.
Кроме того, аналоговые мультиметры обычно бывают портативными или настольными. Последний также может быть переносным за счет использования колес и ручек. С другой стороны, портативные мультиметры специально созданы для использования в режиме удержания, например, для работы одной рукой.
Каковы его особенности?Типичные характеристики аналоговых мультиметров включают:
- тест батареи
- тест диода
- переключатель диапазона
- зеркальная шкала
- температурная компенсация
- защита от перегрузки Помните, что мультиметры, имеющие защиту от перегрузки с помощью предохранителя или другого метода, предназначены для защиты счетчика. Устройства с температурной компенсацией имеют электрические или программные устройства, созданные для противодействия известным ошибкам, вызванным колебаниями температуры.
Зеркальная шкала упрощает считывание показаний устройства с определенной точностью, позволяя оператору предотвратить ошибки параллакса. Переключатель диапазона используется для выбора подходящего диапазона единиц измерения. Устройство с тестом диода имеет процессы для тестирования работы диода.
Наконец, аналоговый мультиметр с тестом батареи позволяет проверить работу батареи.
Как проверить диод с помощью аналогового мультиметра?Проверка диодов недоступна в вашем цифровом мультиметре? Возможно, вам придется проверить диод аналоговым мультиметром. В любом случае для проверки диода можно использовать режим сопротивления (Ом).
Вот шаги, которые необходимо выполнить, чтобы проверить диод с помощью аналогового мультиметра.
- Отсоедините диод от цепи и убедитесь, что источник питания отключен от цепи. Кроме того, убедитесь, что на проверяемом диоде нет напряжения. Также нужно разрядить все конденсаторы, закоротив выводы в цепях, если они есть.
- Установите аналоговый мультиметр на Режим сопротивления (Ом) . Вы можете сделать это, повернув поворотный переключатель аналогового мультиметра. Для получения более качественных показаний установите диапазон Ω на 1 кОм для прямого смещения и 100 кОм для обратного смещения.
- Подсоедините красный щуп к аноду диода. Черный щуп должен быть подключен к катоду диода. Всегда обращайте внимание на показания и измерения.
- Поменяйте местами щупы. Например, черный щуп к аноду, а красный щуп к катоду. Запомните измерения и показания, показанные вашим аналоговым мультиметром.
Ваш мультиметр дает от 1 кОм до 10 МОм? Тогда это указывает на то, что диод в идеальном состоянии. Часто идеальное значение меньше 1 кОм. Например, сопротивление прямого смещения должно быть низким для хорошего диода.
Ваш аналоговый мультиметр показывает OL при обратном смещении? Это также указывает на то, что диод работает нормально. Если счетчик показывает одинаковые измерения и показания в обоих направлениях, это говорит о том, что диод неисправен и требует немедленной замены.
Допустим ваш прибор показывает одинаковые показания (высокое сопротивление или низкое сопротивление или OL в обе стороны), диод обрыв и замыкание соответственно. Короче говоря, диод закорочен, если мультиметр показывает сопротивление 0 Ом как при прямом, так и при обратном смещении. Диод открыт и нуждается в замене, если омметр показывает OL или очень высокое сопротивление как при обратном, так и при прямом смещении.
Хотите, чтобы ваши результаты всегда были точными? Это поможет, если вы сначала протестируете и сравните результат хороших диодов в режиме сопротивления.
Заключительные мыслиВот оно! Проверка диода с помощью аналогового мультиметра не должна быть такой сложной. Просто следуйте шагам, которые мы выделили выше, и все готово.
Как проверить печатную плату
Ключевые выводы
Список основных инструментов для тестирования печатных плат.
Изучите различные способы проверки печатной платы.
Ознакомьтесь с идеями по оптимизации печатных плат, чтобы облегчить будущие испытания.
Мультиметр является обязательным инструментом для тестирования печатных плат.
Я всегда рад испытать новую машину. Я начинаю крутить двигатель и быстро ускоряться, просто чтобы проверить, соответствует ли это моему вкусу. Очевидно, что продавец не впечатлен и больше озабочен тем, разобью ли я новую машину или нет. Я не хвастаюсь, но я абсолютно уверен в своих навыках вождения, как на новой машине, так и на другой.
Такая же уверенность проявляется, когда мне нужно протестировать печатную плату. Хотя здесь нет рулевого колеса, у меня есть другие инструменты, помогающие выявлять неисправности в цепи. Это может быть проблемой, но если у вас есть систематическая процедура тестирования, вы обязательно обнаружите неисправность.
Инструменты, необходимые для проверки цепи
Перед проверкой цепи необходимо хорошо подготовиться. Вот контрольный список основных инструментов, которые вы должны иметь:
Это инструменты, которые решают распространенные проблемы, такие как короткие замыкания, обрывы дорожек или неисправные компоненты.
Как проверить неисправную печатную плату
Начните с визуального осмотра
Во время визуального осмотра ищите сгоревшие компоненты.
Когда печатная плата внезапно перестает работать, иногда появляются явные признаки того, что что-то пошло не так. Вам нужно полагаться на свое зрение, чтобы обнаружить неисправные компоненты или сломанные дорожки. Часто печатные платы, установленные в полевых условиях, повреждаются скачками напряжения, и на печатной плате появляются контрольные знаки.
Найдите обгоревшее место, особенно на модуле питания или портах ввода-вывода и подключения. Обратите внимание на треснувшие микросхемы, оборванные дорожки и вздутые конденсаторы. Иногда можно было отследить поврежденные компоненты по их едкому запаху.
Проверьте силовой модуль
Если с компонентами все в порядке, необходимо включить питание печатной платы. Измерьте напряжение силовых шин мультиметром. И вход, и выход регулятора напряжения должны показывать ожидаемые значения.
Проверьте предохранитель, если входное напряжение, измеренное регулятором напряжения, равно 0 В. Если предохранитель заменен и сразу же сгорает после включения питания, это означает, что другие компоненты закорочены и потребляют огромное количество тока.
Напряжение 0 В или ниже Vcc на выходе часто означает короткое замыкание регулятора или компонента на шине напряжения. В этом случае поврежденный компонент быстро нагреется. Поднесите руку к компонентам, чтобы почувствовать, не излучает ли один из них чрезмерное тепло. Будьте осторожны, не прикасайтесь непосредственно к компоненту, когда он включен, так как он может быть очень горячим.
Снимите перегретые компоненты и убедитесь, что напряжение вернулось к ожидаемому значению. Если наблюдаемое напряжение по-прежнему отличается от ожидаемого, это может означать, что в линии напряжения повреждено больше компонентов. Обратитесь к схеме и удалите следующий компонент, который находится рядом с краем печатной платы.
Если признаков перегрева компонентов нет, то ищите сломанные следы. Обрыв трассы может привести к обнаружению напряжения в одних точках трассы, но не к другим. Используйте свой мультиметр, чтобы сузить область разрыва.
Проверьте порты ввода-вывода
Ввод-вывод также является частой точкой отказа. Повреждение портов ввода-вывода редко приводит к отключению всей схемы, но обычно приводит к аномалиям в системе. Например, контроллер сигнализации, который всегда определяет открытую дверь, даже если она закрыта, или двигатель, который постоянно работает.
Если входы/выходы защищены предохранителями, стабилитронами или варисторами, убедитесь, что они работают правильно. Если это так, логическая ИС или микроконтроллер, вероятно, повреждены. Единственный способ выяснить это — заменить детали на исправные.
Проверьте коммуникационные порты
Платы с коммуникационными портами, такими как Ethernet и RS485, имеют повышенный риск отказа. При обнаружении сбоя связи проверьте наличие ожогов или трещин на коммуникационных микросхемах или защитных компонентах, таких как стабилитроны.
Оптимизация печатных плат для устранения неполадок
Используйте визуальные индикаторы для облегчения тестирования.
Тестирование печатной платы — утомительный процесс, особенно при таких проблемах, как короткое замыкание. Однако есть способы оптимизировать печатную плату для устранения неполадок в будущем. Для начала вы можете создать тестовые площадки для напряжения и критических сигналов, таких как связь. Это избавляет вас от попыток ошибочно закоротить соседнюю дорожку щупом мультиметра.
Также полезно добавить светодиоды в качестве визуальных индикаторов питания, ввода-вывода и связи. Они помогут вам приблизить проблемные области с минимальным зондированием.
Внесение этих изменений легко с помощью подходящего программного обеспечения для проектирования и анализа печатных плат. Правила управления ограничениями OrCAD гарантируют, что контрольные точки будут размещены в стратегических областях и не будут по ошибке скрыты компонентами. Все это может облегчить вашу жизнь дизайнера и тестировщика.
Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, обратитесь к нам и нашей команде экспертов. Вы также можете посетить наш канал YouTube и посмотреть видеоролики о производстве печатных плат, а также ознакомиться с новинками нашего набора инструментов для проектирования и анализа.
Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.
Подпишитесь на LinkedIn Посетить сайт Больше контента от Cadence PCB Solutions
Загрузка, подождите
Ошибка — что-то пошло не так!
Хотите последние новости о печатных платах?
Подпишитесь на нашу ежемесячную рассылку новостейСпасибо!
Мультиметр как проверить ДИОД мультиметром
Использование мультиметра, как проверить ДИОД мультиметром
КАК ПРОВЕРИТЬ ДИОД с помощью цифрового мультиметра и аналогового мультиметра
HOW TO TEST DIODE
DIODE TESTING
Diode is a basic electronic device and it has wide application on many circuit such as rectifying , switching , protection circuit , polarity protection etc. Перед проверкой необходимо знать необходимую информацию о диоде. Диод имеет много пакетов ниже, это пример. На его корпусе изображен символ диода, чтобы вы могли знать его функцию клеммы анод или катод.Это символ диода, анода для положительного напряжения (+) и катода для отрицательного напряжения. Если подать напряжение правильной полярности на клемму диода … V+ на анод и V- на катод, это называется «прямое смещение», в этом случае диод будет пропускать ток. Если подать на диод обратную полярность ….. V- на клемму анода и + на клемму катода, в этом случае диод блокирует ток, и ток не течет, это называется обратным смещением. В случае обратного смещения существует только ток утечки и его величина в мкА или мА для германиевого диода и нет никакого тока утечки для кремниевого диода.
Example of Diode Package Diode symbol DO package ( DO = Diode outline ) Комплект шпилек В нем есть винт и гайка для затягивания соединения проводки. Комплектация ТО-220-2 имеет 2 клеммы, а комплектация ТО-220-3 имеет 3 клеммы. Упаковка модуля используется для сильноточных и высоковольтных диодов. Внутри модуль может состоять из 1 или 2, или 3, или 4 диодов, это зависит от артикула диода. На модуле есть символ диода и внутренняя проводка, которую технический специалист может установить и протестировать.
Диодный модуль Шаг для проверки диода.
Это тестирование является внешним тестированием.1. Поверните поворотный переключатель мультиметра в положение «Проверка диода», как показано на фото. На дисплее отобразится символ диода, а ручка мультиметра также укажет на символ диода.
Проверка диода Функция 2. Подсоедините красный щуп к аноду, а черный к катоду (прямое смещение) Обратите внимание, что белая полоса – это вывод катода. вы увидите падение напряжения на диоде 0,5–0,8 В для кремниевого диода и 0,1–0,3 В для германиевого диода. Переключение тестовых проводов; красный к катодному контакту и черный к анодному контакту, исправный диод будет отображаться как «OL» (превышение предела)
Диодные клеммы: катод и анод. Хороший диод имеет падение напряжения на диоде = 0,5-0,8 В для кремниевого диода (прямое смещение). Исправный диод будет показывать «OL» при подаче обратного смещения. Исправный диод, падение напряжения на диоде = 0,1–0,3 В для германиевого диода (прямое смещение)
Падение напряжения на германиевом диоде = 0,1–0,3 В. Исправный диод будет отображаться как «OL» при подаче обратного смещения. Если диод неисправен (обрыв), он будет показывать «OL» 2 раза как при первом измерении (прямое смещение), так и при втором измерении (обратное смещение), как показано на фото ниже.
Неисправный диод (обрыв), на нем 2 раза отобразится «OL». Если это плохой диод (короткое замыкание), он покажет «очень низкое падение напряжения» 2 раза для первого измерения (прямое смещение) и второго измерения (обратное смещение), как показано на фото ниже.
Неисправный диод (закорочен), он покажет «очень низкое падение напряжения» 2 раза. Проверка диода с помощью аналогового мультиметра.
Перед проверкой необходимо знать реальную полярность напряжения на щупах. Цвет тестового провода может сбить с толку начинающего ученика. Красный соответствует положительному (+), что правильно, но когда мы устанавливаем ручку аналогового мультиметра на функцию проверки сопротивления, красный щуп подключается к отрицательной полярности внутренней батареи, поэтому красный щуп подает напряжение V-. Черный щуп подключается к положительной полярности внутренней батареи, поэтому черный щуп подает напряжение V+. Резюме: красный щуп = V- и черный щуп = V+ . См. схему ниже для упрощения.Тестовые провода схема подключения аналогового мультиметра. 1. Поверните поворотный переключатель аналогового мультиметра на функцию проверки резисторов диапазона Rx1 для средних и больших диодов, диапазон Rx10 для проверки малых диодов.
2. Проверка прямого смещения, подсоедините красный щуп к катодной клемме (обратите внимание, катодная клемма имеет белую полосу), а черный щуп к анодной клемме. Исправный диод покажет низкое сопротивление и загорится светодиод на мультиметре, как показано на фото нижеПроверка прямого смещения, исправный диод, низкое сопротивление. 3. Проверка обратного смещения .. подключите красный щуп к клемме анода , а черный щуп к клемме катода . Исправный диод будет показывать очень-очень высокое сопротивление, когда стрелка указывает на ∞ бесконечность, как показано на фото ниже.
Проверка обратного смещения, исправный диод, стрелка указывает на ∞ сопротивление на шкале. 4. Если это плохой диод (разомкнут), то он имеет очень высокое сопротивление, точка указателя находится на шкале ∞ (бесконечность) 2 время . …для первого измерения (проверка прямого смещения) и второго измерения (проверка обратного смещения)
5. Если это плохой диод (короткое замыкание), он покажет «очень низкое сопротивление, почти 0 Ом» как на фото ниже.
Неисправный диод (закорочен), указатель указывает на 0 Ом 2 раза. Новое сообщение Старый пост На главную
ОСНОВЫ ИСПЫТАТЕЛЬНОЙ НАГРУЗКИ – Электроника длины волны
Что такое тестовая нагрузка?
И зачем мне его использовать? Как и когда мне его использовать, и как я узнаю, что он работает?
Эти вопросы регулярно задают сотрудникам службы технической поддержки, а также как настроить тестовую нагрузку и какая нагрузка лучше всего подходит для каждой серии продуктов Wavelength. Обсуждение ниже будет охватывать эту информацию, а также то, какое оборудование вам нужно, когда использовать режимы постоянного тока или постоянной мощности и как подготовить ваше оборудование к фактической нагрузке. Мы будем использовать тестовые нагрузки только с регуляторами температуры и драйверами лазерных диодов.
Тестовая нагрузка — это инструмент для тестирования устройства или системы и измерения отклика без использования нагрузки приложения, и в идеале тестовая нагрузка должна точно имитировать возможную нагрузку. Использование тестовой нагрузки — это хороший способ ознакомиться с контроллером, проверить, как он работает, и убедиться, что он работает должным образом перед окончательной настройкой. Например, лазерные диоды могут быть дорогими и обычно недоступны, поэтому их уничтожение во время настройки может быть как дорогостоящим, так и трудоемким. Чтобы избежать этой опасности, систему можно настроить с тестовой нагрузкой и опробовать перед присоединением лазерного диода. Тестовая нагрузка также может помочь с помощью мониторинга показать, что происходит при превышении лимитов. Кроме того, если у вас возникли проблемы при использовании системы, тестовая загрузка может помочь устранить любые проблемы.
ПРИМЕЧАНИЕ . Хотя в этих рекомендациях по применению рассматриваются вопросы, связанные с использованием тестовой нагрузки, они не заменяют технические описания продуктов, которые содержат все оборудование, инструкции, расчеты и информацию по устранению неполадок, необходимые для успешного использования продуктов. .
Зачем использовать тестовую нагрузку для настройки лазерного диода?
Использование тестовой нагрузки позволяет убедиться, что остальное оборудование настроено правильно и находится в рабочем состоянии перед установкой лазерного диода. Это также позволяет вам ознакомиться с вращением и чувствительностью подстроечного потенциометра, правильно настроить проводку и мониторинг, а также устранить любые проблемы, которые могут возникнуть.
Последующие процессы тестовой нагрузки проверяют выходной ток в режиме постоянного тока, а также устанавливают пределы, которые можно контролировать. При установке лимитов вы можете видеть, когда лимиты достигнуты, и соответствующим образом настроить контроллер. В режиме постоянной мощности тестовая нагрузка позволяет вам настроить и контролировать смоделированный ток фотодиода.
При настройке тестовой нагрузки необходимо следующее оборудование:
- Драйвер лазерного диода или драйвер с оценочной платой
- Мультиметр, настроенный на считывание напряжения
- Осциллограф (дополнительно, требуется только при проверке входа аналоговой модуляции)
- Генератор сигналов (дополнительно, требуется только при тестировании входа аналоговой модуляции)
- Испытательная нагрузка, примеры см. на рис. 1 для постоянного тока и на рис. 2 и рис. 3 для постоянной мощности
- Источник питания 5 В
- Соединительные кабели или провода
О тестовых нагрузках в режиме постоянного тока
Использование постоянного тока при настройке тестовой нагрузки позволяет установить пределы тока и заданное значение тока. Подстроечные потенциометры длины волны имеют 12 оборотов и поворачиваются против часовой стрелки (CCW) для выключения и по часовой стрелке (CW) для включения, за исключением LDTC 2/2 E & O, где они перевернуты. Обратитесь к документации по продукту, чтобы проверить направление, прежде чем продолжить.
ПРИМЕЧАНИЕ : 12-оборотные потенциометры продолжают вращаться после достижения 12-го оборота. Любые дополнительные витки не изменяют сопротивление.
Рис. 1. Пример тестовых нагрузок для лазерного диода в режиме постоянного тока
Настройка тестовой нагрузки лазерного диода в режиме постоянного тока Диодный катод (LDC) драйвера лазерного диода (см. рис. 1).
- Установите драйвер в режим постоянного тока.
- Подключите мультиметр в режиме измерения напряжения к контактам монитора тока (IMON) и общего заземления (GND).
- Полностью отключите регулятор ограничения тока, обычно на 12 полных оборотов против часовой стрелки (CCW).
- Полностью включите подстроечный потенциометр уставки тока, обычно на 12 полных оборотов по часовой стрелке (по часовой стрелке).
- Подсоедините источник питания 5 В. Источник питания с более высоким напряжением может привести к перегреву контроллера при использовании тестовых нагрузок.
- Включить устройство.
- Используйте расчет передаточной функции в таблице данных, чтобы определить показания IMON при желаемом пределе тока.
- Увеличьте предел тока, поворачивая потенциометр, обычно по часовой стрелке, пока не будет достигнуто желаемое максимальное предельное напряжение IMON, а затем остановитесь. Текущий предел установлен.
- Используйте передаточную функцию для расчета напряжения IMON при требуемом рабочем токе.
- Уменьшите уставку тока, поворачивая потенциометр, обычно против часовой стрелки, пока ток не начнет снижаться и не будет достигнуто значение напряжения IMON.
- ДОПОЛНИТЕЛЬНО: подключите генератор сигналов к входу аналоговой модуляции. В таблице данных есть уравнения передаточной функции.
- ДОПОЛНИТЕЛЬНО: Замените мультиметр на IMON и GND осциллографом, чтобы контролировать изменение выходного тока во времени.
- После установки пределов тестовой нагрузки и ознакомления с системой верните потенциометры Current Setpoint и Current Limit в соответствующие положения OFF (обычно 12 оборотов против часовой стрелки).
- Напряжение на PMON будет приблизительно равно 1 В, если уставка равна 1 В в режиме CP.
- Используется источник питания 5 В
- Ток лазерного диода (ILD) будет примерно вдвое меньше максимальной мощности модели драйвера лазерного диода.
- Установите драйвер в режим постоянной мощности и в соответствующий диапазон PD для поддержки PDI в таблице ниже.
- Подключите мультиметр в режиме измерения напряжения между контактами PMON и общим контактом GND.
- Подсоедините источник питания 5 В. Источник питания с более высоким напряжением может привести к перегреву контроллера при использовании тестовых нагрузок.
- Включить устройство.
- По завершении проверки режима постоянной мощности верните регуляторы уставки тока и ограничения тока в соответствующие положения ВЫКЛ (обычно на 12 оборотов против часовой стрелки).
- Термоэлектрический контроллер
- 2 мультиметра, один набор для измерения напряжения и один для тока
- Источник питания 5 В
- Соединительные кабели или провода
- Подключите амперметр последовательно к резистору тестовой нагрузки (см. рис. 5).
ПРИМЕЧАНИЕ. Положительная клемма измерителя должна быть подключена к выходу TEC+ контроллера, а отрицательная клемма измерителя должна быть подключена к резистору тестовой нагрузки. Убедитесь, что номинал амперметра превышает 1 А. - Подсоедините вольтметр к контактам ACT T и GND.
- Подсоедините к устройству источник питания 5 В. Источник питания с более высоким напряжением может привести к перегреву контроллера при использовании тестовых нагрузок.
- Поверните потенциометры ограничения в положение OFF (обычно 12 оборотов против часовой стрелки).
- Включить устройство.
- Установите напряжение SET T на 1,35 В для охлаждения и поворачивайте подстроечный регулятор ограничения тока, пока амперметр не покажет 1 А. Установка ограничения может быть любой величиной, если она не превышает емкость амперметра или номинальную мощность нагрузочного резистора.
- Установите напряжение SET T на 0,8 В для нагрева и поверните регулятор ограничения тока, пока амперметр не покажет 1 А. Настройка ограничения может быть любой величиной, если она не превышает емкость амперметра или номинальную мощность нагрузочного резистора.
- По завершении тестирования верните потенциометр ограничения тока в положение ВЫКЛ (обычно 12 оборотов против часовой стрелки).
ПРИМЕЧАНИЕ . При тестировании нагрузки в режиме постоянной мощности НЕ выполняйте этот шаг.
О тестовых нагрузках в режиме постоянной мощности
Чтобы проверить или понять схемы обратной связи фотодиода и схемы контроля тока, вы можете заменить испытательную нагрузку постоянного тока на нагрузку, предназначенную для режима постоянной мощности. Схемы на рис. 2 изменяют смоделированный ток обратной связи фотодиода по мере изменения выходного тока лазерного диода.
Значения в таблице 1 основаны на следующем:
ПРИМЕЧАНИЕ : Если ограничение тока установлено ниже половины максимальной мощности драйвера лазерного диода, напряжение PMON и обратная связь будут ниже.
Чтобы уменьшить ILD, но сохранить PMON примерно на уровне 1 В, уменьшите RE.
Чтобы уменьшить PMON для заданного тока лазерного диода, увеличьте RE. Новый PMON будет пропорционален изменению RE.
Рис. 2. Тестовая нагрузка для лазерного диода (тип A/B) в режиме постоянной мощности
Рис. 3. Тестовая нагрузка для лазерного диода (тип C) в режиме постоянной мощности
Настройка тестовой нагрузки лазерного диода с использованием режима постоянной мощности тестовая нагрузка на LDA, LDC и анод фотодиода (PDA) (
см. рис. 2 и рис. 3 ).ПРИМЕЧАНИЕ. Для любого комплекта лазера подтвердите тип лазера перед проверкой.
МОДЕЛЬ | RL (Ом) | ВРЛ (В) | RE (Ом) | Д1, Д2 | ПДИ |
---|---|---|---|---|---|
FL591FL | 8,8 | 1,1 | 1000 | 1N4001 | 500 мкА |
FL593FL | 8,8 | 1,6 | 1000 | 1N4001 | 500 мкА |
LDD200P -1 и 2P | 16 | 1,6 | 1000 | 1N4001 | 1,0 мА |
ЛДД200П-3П | 16 | 1,6 | 2000 | 1N4001 | 50 мкА |
LDD400P-1 и 2P | 8 | 1,6 | 1000 | 1N4001 | 1,0 мА |
ЛДД400П-3П | 8 | 1,6 | 2000 | 1N4001 | 500 мкА |
LDTC0520 | 4,4 | 1,1 | 1000 | 1N4001 | 500 мкА |
LDTC1020 | 2,2 | 1,1 | 1000 | 80SQ035 | 100 мкА |
LDTC2/2 (E или O) | 1,1 | 1,1 | 4990 | 80SQ035 | 200 мкА |
ПЛД200Л | 16 | 1,6 | 4990 | 1N4001 | 200 мкА |
ПЛД500 | 6,4 | 1,6 | 4990 | 1N4001 | 200 мкА |
ПЛД1250 | 2,56 | 1,6 | 4990 | 80SQ035 | 200 мкА |
ПЛД5000 | 0,64 | 1,6 | 4990 | 80SQ035 | 200 мкА |
ПЛД6500 | 0,49 | 1,6 | 4990 | 80SQ035 | 200 мкА |
ПЛД10000 | 0,32 | 1,6 | 4990 | СТПС20М100СТ | 200 мкА |
ПЛД12500 | 0,256 | 1,6 | 4990 | СТПС20М100СТ | 200 мкА |
ПЛД5К-Ч | 0,64 | 1,6 | 4990 | 80SQ035 | 200 мкА |
ПЛД10К-Ч | 0,32 | 1,6 | 4990 | СТПС20М100СТ | 200 мкА |
ПЛД12. 5К-Ч | 0,256 | 1,6 | 4990 | СТПС20М100СТ | 200 мкА |
WLD3343 или HB | См. ПРИМЕЧАНИЕ ниже | ||||
ВЛД3343-3А | См. ПРИМЕЧАНИЕ ниже |
ПРИМЕЧАНИЕ : Настройки для семейства драйверов лазерных диодов WLD не приводятся. Это связано с тем, что резистор усиления фотодиода является внешним по отношению к WLD. Обратитесь на завод за помощью в настройке тестовой нагрузки постоянной мощности для WLD.
О контроллерах температуры и тестовых нагрузках
Установка тестовой нагрузки и тестирование с помощью контроллера температуры позволяют проверить направление тока, протекающего через нагрузку. Он показывает полярность контроллера и правильность работы датчика обратной связи.
При настройке тестовой нагрузки необходимо следующее оборудование:
Рис. 4. Испытательная нагрузка термистора
Рис. 5. Имитация термоэлектрической испытательной нагрузки 4) с током смещения датчика по умолчанию 100 мкА. Напряжение ACT T должно составлять 1 В, когда на контроллер подается питание.
В заключение
Когда вы освоитесь с оборудованием, его можно отключить и снять тестовую нагрузку. Перед подключением прикладной нагрузки убедитесь, что все сброшено, например, возврат потенциометра Setpoint и потенциометра ограничения тока в положение OFF (обычно 12 оборотов против часовой стрелки). После подключения фактической нагрузки запустите протокол настройки с самого начала. Обязательно используйте соответствующую таблицу данных при настройке загрузки приложения.
Использование тестовой нагрузки для ознакомления с продуктом Wavelength поможет защитить ваше приложение при настройке окончательной нагрузки. Как всегда, наши технические инженеры по продажам готовы помочь с любыми вопросами, которые могут у вас возникнуть.
Как использовать мультиметр для быстрого поиска и устранения неисправностей печатной платы — Знания
Красный щуп заземлен, все контакты в красном круге и все отрицательные полюса конденсаторов. Поместите черный щуп на штырек IC, который нужно измерить, и тогда мультиметр отобразит значение диода и оценит качество IC на основе значения диода. Что такое хорошая ценность? Это зависит от опыта. Либо у вас есть материнская плата и вы делаете сравнительные измерения.
Как выявить неисправность печатной платы с помощью мультиметра
Как быстро обнаружить неисправность печатной платы
1, посмотреть состояние компонента
Получить неисправную печатную плату, сначала проверить, не очевидное повреждение компонентов, такое как перегорание и вздутие электролитического конденсатора, перегорание резистора и перегорание силового устройства.
2, посмотрите на пайку печатной платы
Например, если печатная плата деформирована или деформирована; не отваливаются ли места пайки или явная слабая пайка; не деформировалась ли покрытая медью оболочка печатной платы, не сгорела ли и не почернела ли она.
3, подключаемый модуль компонента наблюдения
Направление интегральной схемы, диода, силового трансформатора печатной платы и т. д. правильное.
4, простой тест сопротивления, емкости и индуктивности
Используйте мультиметр для выполнения простого теста подозрительных компонентов, таких как сопротивление, емкость и индуктивность в пределах диапазона, чтобы проверить, увеличивается ли значение сопротивления, короткое замыкание емкости, обрыв цепи и изменение емкости, короткое замыкание индуктивности и разомкнутая цепь.
5. Проверка при включении
После описанного выше простого наблюдения и проверки неисправность не может быть устранена, и можно провести проверку при включении. Сначала проверьте, нормально ли подается питание на печатную плату. Например, является ли источник питания переменного тока печатной платы ненормальным, ненормальным ли выход стабилизатора напряжения, ненормальным ли выход импульсного источника питания и форма волны и т. д.
6, очистите программу
для программируемых компонентов, таких как однокристальный микрокомпьютер, DSP, CPLD и т. д., вы можете рассмотреть возможность повторной прошивки программы, чтобы устранить сбой схемы, вызванный ненормальной работой программы.
Как отремонтировать печатную плату
Способ 1: Метод наблюдения за ремонтом печатной платы
Этот метод интуитивно понятен. При внимательном осмотре отчетливо видны следы обожжения. Когда возникает эта проблема, мы должны обращать внимание на правила во время технического обслуживания и осмотра, чтобы гарантировать, что при включении питания не произойдет более серьезных травм. Когда мы используем этот метод, мы должны обратить внимание на следующие проблемы:
Шаг, наблюдая, чтобы определить, повреждена ли плата искусственно. Второй шаг заключается в тщательном осмотре соответствующих компонентов печатной платы, а также осмотре каждого конденсатора и сопротивления, чтобы увидеть, нет ли почернения. Поскольку сопротивление нельзя увидеть, его можно измерить только с помощью прибора. Соответствующие неисправные детали должны быть заменены вовремя. Третий шаг — наблюдение за интегральной схемой печатной платы, такой как ЦП, AD и другие соответствующие микросхемы. Если вы наблюдаете вздутие живота, жжение и другие сопутствующие состояния, вам необходимо вовремя изменить его.
Причина вышеперечисленных проблем может быть в токе. Чрезмерный ток может вызвать перегорание, поэтому проверьте соответствующую электрическую схему, чтобы увидеть, в чем проблема.
Метод 2: Статический метод измерения ремонта печатной платы
При ремонте печатной платы часто бывает трудно обнаружить некоторые проблемы методом наблюдения, если только не очевидно, что она сгорела или деформирована. Но большинство проблем все еще необходимо измерить вольтметром, прежде чем можно будет сделать вывод. Компоненты печатной платы и связанные с ними детали следует тестировать один за другим. Процедура ремонта должна осуществляться в соответствии со следующей процедурой.
Шаг: Обнаружить короткое замыкание между источником питания и землей и выяснить причину. Шаг 2: Проверьте, исправен ли диод. Третий шаг: проверьте конденсатор на наличие короткого замыкания или даже обрыва цепи. Четвертый шаг: проверьте интегральные схемы, связанные с печатной платой, сопротивление и другие индикаторы соответствующих устройств.
Мы можем решить большинство проблем при ремонте печатных плат, используя метод наблюдения и метод статического измерения. Это бесспорно, но во время измерения убедитесь, что источник питания в норме и не может произойти вторичного повреждения.
Метод 3: Метод оперативного измерения для ремонта печатной платы
Метод оперативного измерения часто используется производителями. Для удобства обслуживания необходимо построить общую платформу отладки и обслуживания.
