         Для монтажа электролиний применяют проводники разного сечения. Если кабель несет нагрузку выше допустимой — он перегревается, что приводит к повреждению изоляции и короткому замыканию. Нагрузку характеризует сила тока, измеряют ее в амперах. Вычисления проводят по формуле: R (сопротивление или толщина сечения) = V (напряжение) : I (сила тока).

         Сила тока — это поток электронов через поперечное сечение провода за единицу времени. В сетях постоянного напряжения определить силу тока мультиметром не составит труда даже новичку.

         Как устроен мультиметр?

         Мультиметр — универсальный электроизмерительный прибор, предназначенный для определения напряжения, силы тока и сопротивления. Замеры помогают определиться с сечением провода при монтаже электросистемы, чтобы обеспечить безопасность и длительную эксплуатацию электротехники.

         Также определяют силу тока для диагностики оборудования и бытовых электроприборов (нагревателей, лампочек, блоков питания, зарядных устройств и т. д.). Замеры силы тока в автомобиле позволяют выявить неисправности электросистемы.

         Компактный корпус универсального измерительного прибора включает:

         1. Экран для вывода значений (в аналоговых приборах — экран со стрелкой и шкалой, в современных цифровых — жидкокристаллический).
         2. Позиционный переключатель, с помощью которого выбирают тестируемую величину (силу тока, сопротивление или напряжение) и диапазоны. Как правило, представлен ручкой с поворотным механизмом, иногда — кнопками.
         3. Гнезда для присоединения измерительных щупов. Любая модель универсального устройства имеет два варианта выхода: общий (маркировка черным) обозначение com или «—» и потенциальный выход для измерений (маркировка красным). Потенциальный выход может включать несколько гнезд. Для каждого параметра цепи (напряжение, сила тока, сопротивление) м. б. свое гнездо с маркировкой (соответственно, вольты, амперы, омы).

         Рынок электроприборов предлагает модели с двумя гнездами для определения силы тока. Одно маркировано mA. Оно защищено предохранителем и предназначено для измерения малых токов (200 mA). Второе маркировано А либо 10 А, без предохранителя, для замеров больших потоков. При работе с большой силой тока время измерения рекомендуют сократить до 10–20 секунд.

         В комплект мультиметра, как правило, входят два кабеля (щупа) с наконечниками в виде штекера и вилки.

         Аналоговые и цифровые модели

         Рынок электроприборов предлагает аналоговые и цифровые приборы. На экране аналогового мультиметра расположена шкала с делениями, по которой определяют показатели электрических величин, и стрелка-указатель.

         Подобные устройства недорого стоят, надежны, просты в применении, но имеют ощутимую погрешность измерений. Поэтому при необходимости высокоточных показателей лучше выбрать цифровой аналог.

         На экране цифрового аппарата результаты измерений выводятся в цифровом формате. Старые модели оборудованы светодиодным дисплеем, новые — жидкокристаллическим. Цифровые тестеры дороже аналоговых ампервольтметров в разы.

         Что важно знать при замере силы тока?

         При работе с электросетями обязательно соблюдайте правила техники безопасности: перед замерами обесточьте сеть, осмотрите изоляцию кабеля (при нарушении целостности возможно поражение электротоком), наденьте резиновые перчатки, не работайте при высокой влажности (вода — отличный проводник), после измерения восстановите разрыв цепи, предварительно обесточив сеть.

         Каждая модель мультиметра имеет свой максимальный предел. Сопоставьте силу тока в цепи с пределом прибора. Если ток сети 180 А, не используйте прибор, рассчитанный на 20 А, так как он выйдет из строя. Максимально допустимое для измерения значение указано в паспорте устройства или на корпусе.

         Для определения потока электронов включайте мультиметр в разрыв электроцепи. Разорвать тестируемую цепь можно несколькими способами:

         • отсоединить один из выводов радиоэлемента с помощью паяльника;
         • перекусить провода пассатижами;
         • для определения силы тока батарейки или аккумулятора собрать цепь, включив в нее мультиметр.

         При сборке электроцепи включите в цепочку ограничительное сопротивление (резистор или обычную электрическую лампочку), чтобы мультиметр не сгорел под воздействием потока электронов.

         Замер проводите быстро (особенно при малой мощности источника питания) — щуп не должен контактировать с кабелем более 1–2 секунд. Если при измерении силы тока батарейки щуп длительно удерживать на кабеле — батарея разрядится.

         Если прибор не показывает результата — вы неверно установили предел, уменьшите значение на одну позицию, при необходимости далее пошагово уменьшайте предел до получения цифры на экране.

         Как измерить силу тока?

         Для включения прибора поверните ручку переключения режимов в любое положение, отличное от OFF, для выключения — в позицию OFF. Некоторые модели имеют функцию автоматического отключения питания. Если тестер не востребован в течение десяти минут — прибор автоматически отключается.

         Настройте мультиметр для работы с силой тока

         Для настройки прибора нужно знать, с какой цепью будете работать: переменной или постоянной. Цепь переменного тока обозначают значком волны, переменного — прямой чертой под ней или просто чертой. В розетках 220 вольт течет переменный ток, в аккумуляторе — постоянный.

         В некоторых устройствах тип цепи выбирают кнопкой (АС/DC), в остальных для каждого параметра есть диапазоны в постоянном и переменном токах.

         Вставьте штекеры щупов в гнезда

         Важно правильно расположить щупы прибора в нужное гнездо. Для подключения черного щупа используйте гнездо COM. Положение противощупа (красного) зависит от измеряемого параметра. Рядом с гнездами есть маркирующие надписи: 200 mA — (для работы с малыми токами), 10 А — для работы с большими токами.

         Рекомендуемые товары

         Артикул: 055-76658

         Протяжка из полиэстеровой нити PET-1-4.0/30 (Fortisflex)

         Уточняйте наличие

         Бренд: КВТ

         Диаметр (мм): 4

         Комплект поставки: Протяжка оснащена комплектом запрессованных фиксированных наконечников: гибкая направляющая для проталкивания и заглушка-окно для тяжения кабелей

         Запрос цены

         Артикул: 055-71064

         Нейлоновая протяжка NP-3. 0/25 (Fortisflex)

         Уточняйте наличие

         Бренд: КВТ

         Диаметр (мм): 3

         Комплект поставки: Протяжка оснащена комплектом запрессованных фиксированных наконечников: гибкая направляющая для проталкивания и заглушка-окно для тяжения кабелей

         Запрос цены

         Артикул: 055-80067

         Набор инструментов «Рюкзак электрика» НИЭ-09 (КВТ)

         Уточняйте наличие

         Бренд: КВТ

         Запрос цены

         Артикул: 055-0403

         Токовые клещи DT266F Ресанта

         Уточняйте наличие

         Бренд: Ресанта

         Запросить товар

         Вилки щупов присоедините в разрыв цепи: красный — к плюсу, черный — к минусу.

         Установите правильный диапазон измерения

         Какой диапазон использовать? У прибора есть функция превышения. Если выбран маленький диапазон, то на экране высвечивается цифра 1 или ol, обозначающие, что значение силы тока превышает выбранный диапазон. При увеличении до нужного диапазона вместо цифры 1 на экране появится реальное значение силы тока. При выборе слишком большого диапазона на экране высвечивается 0.

         Чтобы не испортить прибор при измерении силы тока, установите максимальный диапазон значений, затем постепенно убавляйте и повторяйте измерения до получения результата.

         Вилки щупов присоедините в разрыв цепи

         Для измерения силы тока неизолированные концы щупов расположите в разрыв цепи между соседними элементами. Затем включите питание цепи и зафиксируйте показания. При необходимости корректируйте предел и повторяйте измерения. После получения результата отсоедините питание цепи и отсоедините прибор.

         В паспорте бытовых устройств, как правило, указан номинальный ток. Проверить элементы питания или протестировать утечку сети автомобиля можете без опыта в домашних условиях.

         А под сетевым напряжением устраивать разрыв цепи опасно, и делать это должны только профессиональные электрики. Специалисты собирают испытательный стенд, затем вставляют щупы прибора в одну розетку, а нагрузку подключают к другой.

         Как с помощью амперметра проверить элементы питания?

         Проверку элементов питания с помощью измерения силы тока применяют для оценки состояния новых батареек.

         Установите на приборе положение сила тока (постоянный). Выберите максимальный предел. Присоедините щупы к гнездам измерительного прибора: черный — на выход COM, красный — 200 mA. Приложите щупы прибора к контактам элемента питания и удерживайте до прекращения роста показаний прибора.

         Оценка полученный измерений:

         • 4–6 ампер — нормальный показатель силы тока новой батареи;
         • 3–3,9 А — ресурс элемента питания снижен, но можно использовать в портативной аппаратуре;
         • 1,3–2,9 А — в обычных бытовых приборах лучше не использовать, допустимо применение в пультах дистанционного управления;
         • 0,7–1,1 А — батарея способна работать только в приборах с минимальным энергопотреблением, снижая при этом качество работы аппаратуры.

         Последние результаты свидетельствуют о непригодности элемента питания. Допустимо использование в пультах дистанционного управления при отсутствии альтернативы.

         Проверка утечки электросети автомобиля

         Определенная утечка тока в автомобиле всегда присутствует. Но если батарея быстро разряжается — утечка больше допустимой. Главные причины быстрой разрядки аккумуляторной батареи — дополнительные потребители или короткое замыкание. Потери тока возможны из-за старой или некачественной проводки, испорченной изоляции, неправильного подключения электрооборудования (аудиосистемы, мультимедиа, навигатора), грязных либо окисленных контактов.

         Допустимую утечку можно вычислить, сложив потребления каждого прибора бортовой сети. Реальный объем потребления можно измерить с помощью мультиметра. Если в процессе замеров уровень потребления выше допустимого — ищите неполадку сети. В автомобильной сети ток постоянный.

         Пошаговый алгоритм действий

         Шаг первый. Включите прибор в режим измерения силы тока. Для этого позиционный переключатель установите в положение постоянный ток, максимальный предел — 10 ампер.

         Шаг второй. Вставьте штекеры щупов в гнезда. Черный в гнездо с маркировкой COM, красный в гнездо с надписью 10 А.

         Шаг третий. Подключите прибор к бортовой сети (безопаснее отключить электроприборы). Мультиметр включите в разрыв цепи. Для этого с плюсовой клеммы (можно и с минусовой) аккумуляторной батареи снимите провод. Один контакт мультиметра подключите к полюсу аккумулятора, второй — к снятому проводу.

         Не подключайте измерительный прибор к плюсу и минусу аккумуляторной батареи — получите короткое замыкание (в мультиметре сгорит предохранитель).

         Шаг четвертый. При верном подключении на экране увидите показание тока, которой потребляют постоянно включенные электроприборы. Если результат больше допустимой утечки — нужно искать причину.

         Мультиметр цифровой ДТ 838 РЕСАНТА

         https://www. smsm.ru/product/multimetr-tsifrovoy-dt838-resanta/

         Модель мультиметр цифровой ДТ 838 РЕСАНТА представляет российскую марку электротехнического оборудования. Это универсальный прибор для измерения напряжения, силы тока, сопротивления, емкости. Можно использовать для проверки диодов, транзисторов, сделать прозвон.

         Оснащен 3,5 разрядным кристаллическим дисплеем с автоматическим определением полярности и единиц измерения. Переключатель режимов и пределов включает 20 позиций.

         Автоматическая индикация перегрузки. Защита пределов от перегрузок. В комплекте щупы, инструкция и коробка.

         Мультиметр — удобный, компактный и многофункциональный электроизмерительный прибор, позволяющий измерять силу тока, напряжение, сопротивление и т. д. С его помощью определяют состояние электросетей, источников питания, выявляют пробои, лишние контакты, диагностируют короткое замыкание. В домашних условиях рекомендован к использованию в сетях постоянного тока. Безопасен, прост в применении.




         Как проверить утечку тока в автомобиле мультиметром

         Время чтения: 6 минут

         Мультиметр – это комбинированный прибор, предназначенный для измерения электрических величин: напряжения, сопротивления и силы тока.

         Мультиметры пользуются спросом не только среди электриков, но и у простых граждан. Так, например, автомобилисты используют аппарат для проверки зажигания, генератора, утечки тока из аккумулятора, для прозвона проводов.

         Читайте также: Что такое мультиметр?

         Как проверить аккумулятор мультиметром

         Для полностью заряженного аккумулятора нормальным является напряжение 12,7 Вольт. Если заряд в пределах от 12,1 до 12,4 Вт, то значит аккумулятор заряжен на 50%. Показатели 11,6-11,7 Вт говорят о том, что завести машину не получится и требуется срочная зарядка.

         Алгоритм проверки:

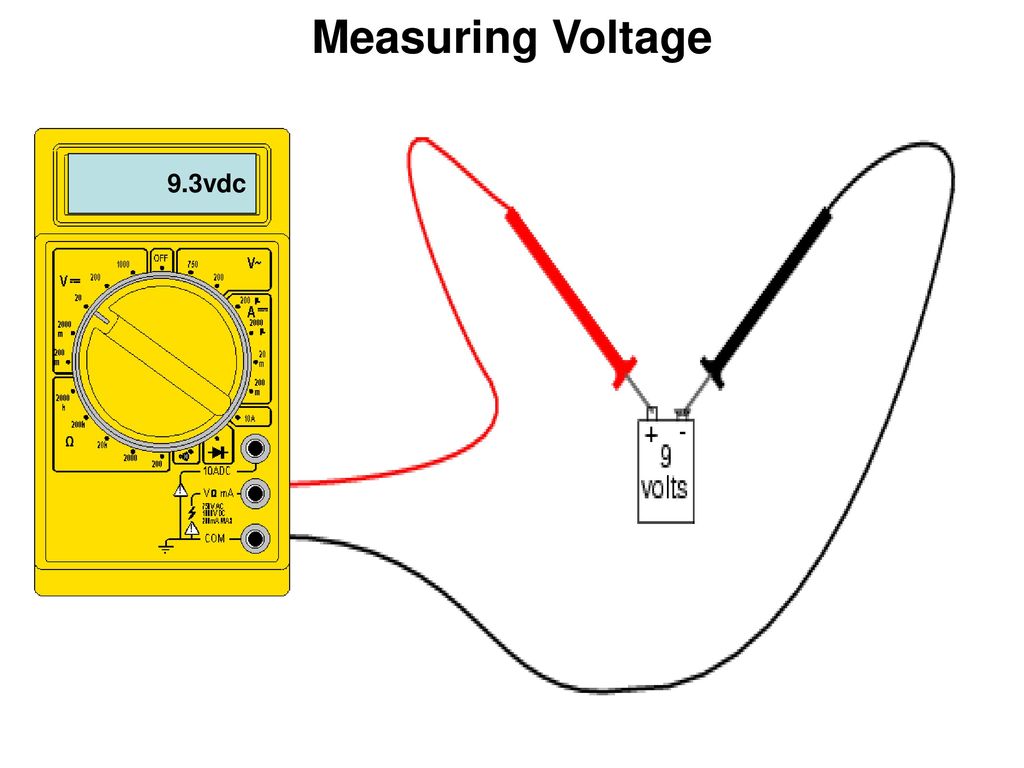

         • Выбираем режим проверки постоянного напряжения DCV.
         • Устанавливаем в положение 20 Вольт.
           Данный диапазон означает, что нам будет показано любое значение ниже 20.
         • Подсоединяем провода к клеммам аккумулятора: черный к минусу, красный к плюсу.
         • Смотрим на результаты замера.

         Проверка автомобильного аккумулятора цифровым мультиметром

         Как проверить емкость аккумулятора

         Емкость аккумулятора – это характеристика, показывающая сколько энергии отдаст батарея при определенном напряжении за отдельно взятый промежуток времени.

         Для измерения данной величины кроме мультиметра потребуется нагрузка. Значение емкости можно посмотреть в документации на аккумуляторную батарею. Нагрузка, которая должна забрать половину тока, высчитывается самостоятельно. То есть если емкость аккумулятора 7А/ч, то нужна нагрузка в 3,5 Вт.

         Рекомендуем использовать в качестве нагрузки автомобильную лампочку из фары в 35-40Вт.

         Подключаем нагрузку и ждем несколько минут, если она начала тускнеть, значит имеются проблемы с емкостью аккумулятора.

         Если лампочка продолжает ярко гореть, то узнаем напряжение, не отключая нагрузку. Напряжение от 12,4 В говорит о том, что аккумулятор исправен. Если проверка проводилась из-за проблем с зажиганием, то причину в виде аккумулятора можно смело исключать. Напряжение в диапазоне от 12 до 12,4 В говорит о том, что источник питания необходимо зарядить и в ближайшее время задуматься о покупке нового аккумулятора.

         Читайте также: Как выбрать мультиметр

         Проверка утечки тока мультиметром

         При ежедневной эксплуатации машины, утечка тока компенсируется зарядкой аккумулятора от генератора. Если автомобилем долго не пользоваться, то утечка тока ведет в полной разрядке аккумуляторной батареи.

         Нормальные показатели зависят от марки и модели автомобиля. В среднем для машины иностранного производства класса «В» и «С» нормой считается утечка тока не более 40 мА.

         Алгоритм действий:

         • откручиваем клемму «-»;
         • выбираем на мультиметре режим измерения тока – DCA;
         • прикасаемся одним щупом к клемме, а вторым к контакту АКБ;
         • смотрим на дисплей. Если значения показаны в миллиамперах, то все нормально, если в амперах, то значит есть серьезная утечка тока.

         Проверка генератора мультиметром

         При проверке генератор можно не извлекать из-под капота.

         Алгоритм действий:

         • Замеряем напряжение при заглушенном двигателе.
           В норме оно должно быть 12,5-12,7В;
         • Заводим машину и вновь делаем замер;
           При этом важно, чтобы все электрические автомобильные приборы были выключены.
           Нормальное напряжение в таком состоянии – 13,8-14,5 Вольт.
         • Подключаем нагрузку: музыку, фары, печку и смотрим что стало с напряжением.
           В идеале оно должно в пределах 13,8-14В. Если показатели ниже, значит есть проблемы с генератором.

         Проверка диодов в генераторе

         Одной из самых серьезных поломок в генераторе является пробой диодов выпрямительного моста. Если клеммы аккумулятора подключить в обратной полярности, то произойдет переплюсовка и возникнут пробои диодов. Вместе с этим могут еще сгореть несколько предохранителей и блоков в машине.

         При пробое сопротивление диода становится практически нулевым.

         Чтобы найти пробои в диодах в генераторе следует:

         • отключить генератор от аккумулятора;
         • отключить провод, ведущий к клемме «30»;
         • подключить мультиметр между клеммой «30» и отключенным проводом генератора.

         Ток разряда больше 0,5мА свидетельствует о пробое.

         Проверка ротора генератора

         Устанавливаем на мультиметре режим измерения сопротивления и делаем замеры между контактными кольцами. Нормальные значения сопротивления обмотки колеблются в пределах от от 2,3 до 5,1 Ом. Если больше, то между выводами обмотки или кольцами плохой контакт. Если значение меньше, то дело скорее всего в межвитковом замыкании.

         Чтобы проверить потребляемый обмоткой ток устанавливаем режим DCA (измерение тока). Выставляем значение 12В и подаем его на кольца и в разрыве цепи делаем замеры. Показания в норме должны быть в пределах 3-4,5 Ам.

         Как проверить свечи зажигания

         Для проверки необходимо один провод от мультиметра присоединить к выходу свечи, а второй к месту резьбы (цоколю). При такой манипуляции должна возникнуть искра длиной в среднем 4мм.

         Как прозвонить провода

         Для того, чтобы проверить целостность проводов с помощью мультиметра следует установить режим сопротивления (Ω).

         При однопроводной схеме один провод присоединяем к отрицательной клемме, а второй с контактом проверяемой цепи. Если на экране появляется значение равное проходящим вольтам, то провод исправен и приступаем к проверке следующего. Если прибор ничего не показал, то значит вы нашли поврежденный провод.

         Автор:

         Гладских Анна, контент-редактор




         Как измерить силу тока с помощью клещей

         Бесплатная доставка для всех заказов

         Как измерить силу постоянного тока с помощью токоизмерительных клещей Чтение Как измерить AMPS с помощью токоизмерительных клещей 6 минут
         Следующий Как проверить двигатель вентилятора с помощью мультиметра Юк Шинг Чан 23 августа 2022 г.
         Теги
         • Электрические испытания
         • Посмотреть все

         Токоизмерительные клещи используются для измерения потока электричества в цепи без непосредственного прикосновения к проводам. Люди, которые работают с электрическими системами, часто используют токоизмерительные клещи. Токоизмерительные клещи измеряют ток, зажимая губками провод. Многие токоизмерительные клещи имеют детали, которые также могут измерять напряжение и сопротивление. Токоизмерительные клещи — это самый точный способ определить, сколько ампер в цепи.

         Токоизмерительные клещи можно использовать для измерения потока электричества через проводник, не прикасаясь к проводнику. Это делает его идеальным для измерения силы тока в узких или труднодоступных местах.

         При использовании токоизмерительных клещей важно располагать зажимы вокруг провода так, чтобы ток не прерывался. Наиболее типичный метод — намотать клещи счетчика на провод возле одного из его концов.

         Некоторые токоизмерительные клещи могут измерять как переменный, так и постоянный ток, а также напряжение и сопротивление. Некоторые модели могут включать светодиодный дисплей, функцию удержания данных и автоматическое отключение питания.

         Как измерить ток  с помощью клещей?

         Важно уметь измерять ток, особенно если вы работаете с электрическими цепями. Для измерения тока можно использовать токоизмерительные клещи. В счетчике этого типа используется зажим для крепления к проводнику, что позволяет проводить измерения без прямого контакта с проводом под напряжением.

         1. Прежде чем начать, убедитесь, что питание включено. Также рекомендуется надевать резиновые перчатки и защитные очки при работе с электричеством.
         2. Откройте губки токоизмерительных клещей и расположите их вокруг провода, который вы хотите измерить. Челюсти должны быть как можно ближе друг к другу, не касаясь провода.
         3. Закройте губки токоизмерительных клещей, пока они не будут плотно прижаты к проводу.
         4. Установите счетчик на функцию «Текущий».
         5. Проведите измерение. Показание на дисплее покажет ток, протекающий через проводник.
         6. Откройте губки токоизмерительных клещей и снимите их с провода.
         Этапы измерения силы тока с помощью токоизмерительных клещей

         Использование токоизмерительных клещей — самый безопасный и эффективный способ измерения силы тока. Этот метод использует электромагнитное поле для определения тока, протекающего по проводнику, без контакта с проводом под напряжением. Токоизмерительные клещи доступны в различных размерах и стилях, поэтому важно выбрать тот, который подходит для конкретной работы.

         1. Выберите правильные клещи. Выберите токоизмерительные клещи в зависимости от диапазона силы тока, который необходимо измерить. Большинство токоизмерительных клещей имеют максимальное показание 400 ампер, но некоторые могут измерять до 600 ампер.
         2. Соедините губки зажима вокруг проводника. Перед снятием показаний убедитесь, что губки зажима полностью сомкнуты вокруг проводника.
         3. Считайте. На дисплее токоизмерительных клещей будет отображаться сила тока, протекающая через проводник.
         4. Повторить при необходимости. Если вам нужно снять несколько показаний, убедитесь, что губки токоизмерительных клещей остыли между измерениями, чтобы не повредить прибор.
         5. Отсоедините токоизмерительные клещи. После того, как вы закончили снятие показаний, обязательно отсоедините клещи токоизмерительных клещей от проводника, прежде чем переходить к другой задаче.
         Часто задаваемые вопросы:
         Насколько точны клещевые амперметры?

         При работе с электричеством важна точность, потому что даже небольшая ошибка может быть опасной. Накладные амперметры — это тип инструмента, который электрики используют для измерения тока, протекающего через проводник, и они должны быть максимально точными.

         Существует несколько факторов, влияющих на точность токоизмерительных клещей.

         • Одним из них является размер измеряемого проводника. Чем больше проводник, тем точнее будут показания.
         • Еще одним фактором является частота тока. Более высокие частоты труднее измерить точно, чем более низкие частоты.
         • Наконец, среда, в которой проводятся измерения, также может повлиять на точность. Если присутствует много электрических помех, это может затруднить получение точных показаний.

         Несмотря на эти потенциальные источники ошибок, токоизмерительные клещи, как правило, достаточно точны. При правильном использовании незаменимый инструмент для электриков и других специалистов, работающих с электричеством.

         Токоизмерительные клещи лучше мультиметра?

         При поиске нового мультиметра многие задаются этим вопросом. Оба типа устройств имеют свои преимущества и недостатки, поэтому все зависит от ваших требований.

         Мультиметры можно использовать в самых разных областях. Они способны измерять напряжение, силу тока и сопротивление. Токоизмерительные клещи специально разработаны для измерения тока. Они также могут измерять напряжение и сопротивление, но они лучше измеряют ток, потому что они могут зажать провод и измерить ток, протекающий по нему, не нарушая цепь.

         Итак, если вам нужен мультиметр для всего, мультиметр, как правило, лучший вариант. Однако, если вам нужно только измерить ток, лучше всего подойдут токоизмерительные клещи.

         Могут ли токоизмерительные клещи измерять силу постоянного тока?

         Да, токоизмерительные клещи способны измерять силу постоянного тока. Для этого токоизмерительные клещи должны иметь функцию измерения постоянного тока. Это связано с тем, что большинство токоизмерительных клещей предназначены только для измерения переменного тока (AC).

         Чтобы измерить силу тока в амперах токоизмерительными клещами, во-первых, убедитесь, что губки клещей обернуты вокруг провода, по которому течет ток. Выберите соответствующий диапазон измерения для ожидаемой величины тока на токоизмерительных клещах. Наконец, обратите внимание на показания дисплея.

         Заключение :

         Токоизмерительные клещи являются наиболее подходящим инструментом для измерения силы тока. Токоизмерительные клещи просты в использовании и обеспечивают точные показания тока, протекающего по проводнику. Выберите токоизмерительные клещи, подходящие для выполняемой работы и обладающие необходимыми вам характеристиками.

         Всегда обращайте внимание на технику безопасности и следуйте инструкциям производителя при использовании токоизмерительных клещей. Немного попрактиковавшись, вы в кратчайшие сроки сможете измерять силу тока как профессионал.

         Статьи по теме:
         Как измерить силу постоянного тока с помощью токоизмерительных клещей?
         Что такое токоизмерительные клещи?

         Продолжить чтение

         Как измерить силу тока с помощью мультиметра (руководство из 2 частей)

         Работая над электрическим проектом, вам может понадобиться проверить силу тока или мощность, протекающую через цепь. Вам также необходимо измерить силу тока, чтобы определить, потребляет ли что-либо больше энергии, чем должно.

         Измерение силы тока может оказаться полезным при попытке определить, не разряжает ли какой-либо компонент в автомобиле батарею.

         В общем, как измерить вольт-ампер мультиметром. Следующие шаги помогут вам.

         • Отключите электричество цепи.
         • Снимите красный провод с источника питания
         • При необходимости зачистите концы провода.
         • Оберните положительный щуп мультиметра плюсовым проводом.
         • Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.
         • Во время считывания показаний счетчика оставьте устройства на месте примерно на минуту.

         К счастью, измерить силу тока несложно, если вы знакомы с основными тестами мультиметра и проявляете осторожность вблизи электрических компонентов.

         Позвольте мне помочь вам научиться измерять силу тока с помощью мультиметра.

         Меры предосторожности

         Вы должны быть осторожны при использовании обычного мультиметра или цифрового мультиметра. При выполнении электрических измерений каждое приложение с измерительными токами представляет возможные угрозы безопасности, которые необходимо учитывать. Прежде чем использовать какое-либо электрическое испытательное оборудование, люди всегда должны прочитать руководство пользователя. Уместно узнать о надлежащих методах работы, мерах безопасности и ограничениях. (1)

         Носите прочные резиновые перчатки, избегайте работы вблизи воды или металлических поверхностей и не прикасайтесь голыми руками к оголенным проводам. Также хорошо, когда рядом есть кто-то. Человек, который может помочь вам или позвать на помощь, если вас ударит током.

         Настройка мультиметра

         #1. Узнайте, сколько ампер-вольт может выдержать ваша батарея или автоматический выключатель, на паспортной табличке.



         Убедитесь, что ваш мультиметр соответствует количеству ампер, протекающему через цепь, прежде чем подключать его к ней. Отображается расчетный максимальный ток большинства источников питания, указанный на заводской табличке. На задней панели прибора или в руководстве по эксплуатации вы можете найти общий ток проводов мультиметра. Вы также можете увидеть, как высоко поднимается шкала. Не пытайтесь измерять токи выше максимального значения шкалы.

         #2. Используйте вставные зажимы, если выводы вашего мультиметра недостаточно высоки для цепи.

         Вставьте провода в мультиметр и подключите к цепи. Сделайте это так же, как на клещах мультиметра. Оберните зажим вокруг токоведущего или горячего провода. Обычно это черный, красный, синий или другой цвет, кроме белого или зеленого. В отличие от использования мультиметра, клещи не станут частью цепи.

         №3. Вставьте черные щупы в порт «COM» мультиметра.

         Даже при использовании зажима ваш мультиметр должен иметь красный и черный щуп. Зонд также будет иметь наконечник на одном конце, чтобы зацепиться за прибор. Черный щуп, представляющий собой отрицательный провод, всегда должен быть вставлен в разъем COM. «COM» означает «общий», и если порт не помечен им, вместо этого вы можете получить знак «минус».

         Если ваши провода содержат штыри, вам нужно будет держать их на месте при измерении тока. Вы можете освободить руки, прикрепив их к цепи, если на них есть зажимы. Однако оба типа зондов подключаются к измерителю одинаково.

         #4. Вставьте красный щуп в гнездо «А».

         Вы можете увидеть две розетки с буквой «А», одну с пометкой «А» или «10А» и одну с пометкой «мА». Розетка «А» или «10А» предназначена для проверки тока до 10 А, а гнездо «мА» тестирует миллиампер до примерно 300 мА. Если вы не уверены, что использовать, выберите вариант с более высоким значением «A» или «10A», чтобы избежать перегрузки счетчика.

         #5. На измерителе вы можете выбрать переменное или постоянное напряжение.

         Если ваш измеритель предназначен исключительно для проверки цепей переменного или постоянного тока, вам нужно будет выбрать, какую из них вы пытаетесь проверить. Если вы все еще не уверены, еще раз проверьте этикетку на блоке питания. Это должно быть упомянуто рядом с напряжением. Постоянный ток (DC) используется в транспортных средствах и гаджетах с батарейным питанием, а переменный ток (AC) обычно используется в бытовой технике и электродвигателях.

         #6. Во время измерения установите шкалу на более высокий уровень ампер-вольт.

         После того, как вы рассчитали самые высокие токи для тестирования, найдите рычаг на вашем измерителе. Поверните его немного выше этой цифры. Если вы хотите быть осторожным, поверните циферблат на максимум. Но если измеряемое напряжение слишком слабое, вы не сможете получить показания. Если это произойдет, вам нужно будет уменьшить масштаб и пересдать задачу.

         Как измерить вольтампер с помощью мультиметра

         #1. Отключите электричество цепи.

         Если ваша схема питается от батареи, отсоедините отрицательный провод от батареи. Если вам необходимо отключить электричество с помощью выключателя, выключите выключатель, затем отсоедините противоположную линию. Не подключайте счетчик к цепи при включенном электричестве.

         №2. Отсоедините красный провод от источника питания.

         Чтобы измерить ток, протекающий по цепи, подключите мультиметр для завершения курса. Для начала отключите питание схемы, затем отсоедините плюсовой провод (красный) от источника питания. (2)

         Возможно, вам придется перерезать провод кусачками, чтобы разорвать цепь. Посмотрите, есть ли заглушка в месте соединения провода питания с проводом, идущим к тестируемому гаджету. Просто снимите крышку и размотайте кабели друг вокруг друга.

         №3. При необходимости зачистите концы проводов.

         Оберните небольшое количество проволоки вокруг штырей мультиметра или оставьте столько проводов открытыми, чтобы штыри типа «крокодил» могли надежно зафиксироваться. Если провод полностью изолирован, возьмите кусачки примерно на 1 дюйм (2,5 см) от конца. Сожмите ровно настолько, чтобы прорезать резиновую изоляцию. Затем быстро потяните кусачки на себя, чтобы извлечь изоляцию.

         #4. Оберните положительный щуп мультиметра положительным проводом.

         Оберните изолентой оголенный конец красного провода вдали от источника питания. Прикрепите зажимы типа «крокодил» к проводу или оберните вокруг него наконечник щупа мультиметра. В любом случае, чтобы получить точный результат, убедитесь, что провод надежно закреплен.

         #5. Запитайте цепь, подключив черный щуп мультиметра к последнему проводу.

         Найдите положительный провод, идущий от тестируемого электрического устройства, и подключите его к черному наконечнику мультиметра. Если вы отсоедините кабели от цепи с батарейным питанием, она восстановит свою мощность. Включите электричество, если вы отключили его с помощью предохранителя или выключателя.

         #6. Во время считывания показания счетчика оставьте устройства на месте примерно на минуту.

         Как только счетчик будет установлен, вы должны сразу же увидеть значение на дисплее. Это измерение силы тока или тока для вашей цепи. Для наиболее точного измерения держите устройства во вращении не менее 1 минуты, чтобы убедиться, что ток стабилен.

         Примечание. Если результат меньше осторожного уровня (например, 0,3 А, когда чувствительный уровень измеряет до 300 мА). Отключите измеритель от сети, измените красный щуп на мА и повторите тест.

         Вы можете проверить другие тесты мультиметра, которые мы написали ниже;

         • Как использовать мультиметр для проверки напряжения проводов под напряжением
         • Как настроить усилитель с помощью мультиметра
         • Как проверить провод с помощью мультиметра

         Ссылки
         (1) меры безопасности – https:/ /www.cdc.gov/coronavirus/2019-ncov/prevent-getting-sick/prevention.html
         (2) источник питания — https://www.sciencedirect.com/topics/engineering/power-source

         Насколько полезна была эта статья?

         Сожалеем, что это не помогло!

         Давайте улучшим этот пост!

         Пожалуйста, сообщите нам, как мы можем улучшить эту статью.
