Выпрямительные диоды предназначены для работы в выпрямительных схемах

Выпрямительные диоды предназначены для работы в выпрямительных схемах

Технические характеристики

Типо- номинал	Iобр		Uпр		Iвп.ср.	Iпрг.	Токр   оС	Технические условия	Корпус
	Макс. Знач. мкА	Uобр   В	Макс. Знач. В	Iпр   мА	мА	мА
КД102 А	0,1	250	1	50	100	—	-60. .100	ТТЗ.362.083 ТУ ГОСТ 11630-84	КД-30
Б	0,5	300	1	50	100	—
2Д102 А	0,1	250	1	50	100	—	-60. .125	ТТЗ.362.074 ТУ ГОСТ В 22468-77
Б	1	300	1	50	100	—
UАКД102 А	0,5	1200	2	50	30	100	-60. .100	ФЛБК.432120.012 ТУ ГОСТ 11630-84
Б	0,5	1000	2	50	30	100
В	0,5	800	2	50	30	100
Г	0,5	600	2	50	30	100
КД103 А	0,4	50	1	50	100	—	-«-	ТТЗ. 362.082 ТУ ГОСТ 11630-84
Б	0,4	50	1,2	50	100	—
UАКД103 В	1	100	1	100	100	—
2Д103 А	1	75	1	50	100	—	-60. .125	ТТЗ.362.060 ТУ ГОСТ В 22468-77

• Для диодов 2Д (КД) 102, 2Д (КД) 103 А, UАКД103 В значения среднего прямого тока, максимального прямого тока и средне-выпрямительного тока одинаковы.
• Для диодов UАКД102 значения среднего прямого и максимального прямого тока равны 50 мА.

Законы :: ГОСТ 18986.9-73 Диоды полупроводниковые. Метод измерения импульсного прямого напряжения и времени прямого восстановления (с Изменениями N 1, 2, 3)Постановление Госстандарта СССР от 13.

07.1973 N 1723ГОСТ от 1973-07-13 N 18986.9-73


     ГОСТ 18986.9-73

Группа Э29



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ДИОДЫ ПОЛУПРОВОДНИКОВЫЕ

Метод измерения импульсного прямого напряжения
и времени прямого восстановления

Semiconductor diodes.
Method for measuring pulse direct voltage and forword recovery time



MКC 31.080.10

Дата введения 1975-01-01


     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13 июля 1973 г. N 1723

     Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

     ВЗАМЕН ГОСТ 10965-64

     ИЗДАНИЕ (май 2004 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1979 г., июне 1982 г., октябре 1989 г. (ИУС 4-79, 9-82, 1-90).


     Настоящий стандарт распространяется на полупроводниковые диоды и устанавливает метод измерения импульсного прямого напряжения и времени прямого восстановления.

     Стандарт соответствует СТ СЭВ 3198-81 в части метода измерения импульсного прямого напряжения.

     (Измененная редакция, Изм. N 3).



1. УСЛОВИЯ ИЗМЕРЕНИЯ


     1.1. Общие требования при измерении и требования безопасности — по ГОСТ 18986.0-74.

     1.2. Импульсное прямое напряжение и время прямого восстановления определяют по импульсу напряжения на диоде при заданных значениях параметров входного импульса в соответствии с черт.1.




Входной импульс

Импульс напряжения на диоде

Черт. 1


      1.3. Время прямого восстановления () отсчитывают по импульсу прямого напряжения на диоде между уровнями 10 и 110% установившегося значения прямого напряжения.



2. АППАРАТУРА


     2.1. Измерения следует проводить на установке, электрическая структурная схема которой приведена на черт.2.




 — генератор импульсов;  — токозадающий резистор;  — токоограничивающий резистор;
  — измерительное устройство;  и  — контакты подключения;  — проверяемый диод

Черт.2



     2.2. Если необходим согласованный тракт, то при выполнении условия


,


где  — установившееся значение прямого напряжения на диоде, В;

      — значение прямого тока через диод при установившемся значении напряжения на диоде, А;

      — волновое сопротивление тракта, Ом,
     измерения проводят на установке, электрическая структурная схема которой приведена на черт. 3.






 — генератор импульсов;  — развязывающий кабель;  — измерительное устройство;
  и  — контакты подключения;  — проверяемый диод

Черт.3



     2.3. Генератор импульсов  должен обеспечивать на проверяемом диоде после окончания переходного процесса импульс тока заданной амплитуды. Значение амплитуды входного импульса должно быть установлено в технических условиях на диоды конкретных типов. Амплитуда импульса должна быть задана с погрешностью в пределах ±10%.

      2.4. Время нарастания входного импульса  должно удовлетворять условию


,

где  — время обратного восстановления диода, типовое значение которого указывают в технических условиях на диоды конкретных типов, с.

     Конкретное значение времени нарастания входного импульса может быть указано в технических условиях на диоды конкретных типов.

     Примечание. Допускается пользоваться соотношением


.



     2.5. Длительность входного импульса прямоугольной формы  должна удовлетворять условию


или

,


где  — заряд восстановления диода, типовое значение которого указывают в технических условиях на диоды конкретных типов, К;

      — значение прямого тока через диод, при котором измеряют заряд восстановления, А.

     2.6. Неравномерность вершины прямоугольного импульса на указанной длительности должна быть в пределах ±5% при токах до 0,2 А и ±10% — при токах более 0,2 А.

     Выброс на вершине импульса должен быть в пределах ±7%.

     2.7. Параметры входного импульса, указанные в пп.2.3-2.5, определяют осциллографическим методом на резисторе , включенном между контактами  и  вместо измеряемого диода. Значение сопротивления резистора  должно быть равным 50 Ом или определено из условия


.


     Типовое значение импульсного прямого напряжения указывают в технических условиях на диоды конкретных типов.

     2.8. Полное выходное сопротивление генератора  должно быть таким, чтобы при изменении напряжения на диоде от значения  до установившегося значения  изменение амплитуды входного импульса не выходило за пределы ±10%.

     При низком выходном сопротивлении генератора  в измерительную установку допускается включение последовательного резистора, значение сопротивления которого должно быть таким, чтобы выполнялось условие


.

     2.9. Длина развязывающего кабеля должна быть такой, чтобы время задержки отраженной неоднородности  было бы больше времени прямого восстановления


.

     2.10. Входное сопротивление измерительного устройства  вместе с сопротивлением резистора  должно быть не менее чем в 100 раз больше значения прямого сопротивления диода.

     2.11. Время нарастания переходной характеристики измерительного устройства  совместно с резистором  должно быть не более одной трети значения времени нарастания входного импульса .

     2.12. Индуктивность между контактами  и  должна быть сведена к минимуму. Конкретное максимально допустимое значение индуктивности указывают в технических условиях на диоды конкретных типов.

     2.13. Частота импульсов должна быть такой, чтобы снижение частоты не привело к изменению характеристик прямого напряжения.



3. ТРЕБОВАНИЯ К ПОДГОТОВКЕ И ПРОВЕДЕНИЮ ИЗМЕРЕНИЯ


     3.1. Параметры входного импульса должны быть заданы согласно пп.2.3-2.5.

     3.2. Между контактами  и  подключают короткозамыкатель, геометрические размеры которого должны быть близкими к размерам измеряемого диода.

     3.3. От генератора  подают импульс с заданными параметрами и по измерительному прибору  определяют амплитуду импульса напряжения, обусловленную индуктивностью схемы, .

     3.4. Между контактами  и  подключают проверяемый диод и подают импульс с заданными параметрами.

     3.5. По измерительному прибору  определяют импульсное напряжение .

     Если , то измеренное значение напряжения принимают за истинное значение импульсного прямого напряжения диода .

     Если , то истинное значение определяют по формуле

.


     По импульсу на измерительном приборе  определяют время прямого восстановления диода .



4. ПОКАЗАТЕЛИ ТОЧНОСТИ ИЗМЕРЕНИЯ


     4.1. Погрешность измерения импульсного напряжения  должна быть в пределах ±15% с установленной вероятностью 0,95.

     4.2. Погрешность измерения времени прямого восстановления  должна быть в пределах ±25% с установленной вероятностью 0,95.

     4.3. Расчет погрешности измерения приведен в приложении.

     Разд.1-4. (Измененная редакция, Изм. N 3).



ПРИЛОЖЕНИЕ
Справочное


РАСЧЕТ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ


     1. Расчет погрешности измерения импульсного прямого напряжения

     1.1. Интервал, в котором с установленной вероятностью находится погрешность измерения импульсного прямого напряжения, рассчитывают по формуле


,


где  — коэффициент, характеризующий закон распределения суммарной погрешности и зависящий от установленной вероятности, 0,95;

      — коэффициент влияния погрешности установления входного импульса на амплитуду импульсного прямого напряжения, зависящий от соотношения  и , принимаемый равным 0,6;

      — частная погрешность установления и поддержания амплитуды входного импульса, должна быть в пределах ±10%;

      — частная погрешность, обусловленная выбросами на вершине входного импульса, должна быть в пределах ±7%;

      — частная погрешность, обусловленная индуктивностью схемы, должна быть в пределах ±5%;

      — частная погрешность измерительного устройства, должна быть в пределах ±10%;

      — — коэффициенты, характеризующие законы распределения частных погрешностей; для равномерного закона 1,73, для нормального закона 3.

      Подставляя числовые значения, получают оценку интервала суммарной погрешности


.


     Рассмотрим композиции ( и ) и ( и ). Закон распределения суммарной погрешности для  и  является композицией равномерного и нормального законов. Значение коэффициента  для них равно 1,84, что соответствует практически трапециевидному закону.

     Закон распределения суммарной погрешности для  и  является композицией двух равномерных законов с ±5% и ±10%, что образует трапециевидный закон с отношением оснований равным . Для этого случая 1,83.

     Таким образом, суммарная погрешность является композицией двух трапециевидных законов, что образует треугольный закон распределения с 1,91 для 0,95.


%.


     2. Расчет погрешности измерения времени прямого восстановления

     2.1. Интервал, в котором с установленной вероятностью находится погрешность измерения, определяют по формуле


,


где  — частная погрешность отсчета интервала времени устройством , должна быть в пределах ±3%;

      и  — частная погрешность отсчета уровня 0,1 и 1,1 устройством , должна быть в пределах ±10%;

      — частная погрешность, обусловленная влиянием погрешности установления амплитуды входного импульса, должна быть в пределах ±10%;

      — коэффициент влияния погрешности установления входного импульса, равен 0,1.

     Подставляя числовые значения, получают оценку интервала суммарной погрешности


.


     Закон распределения суммарной погрешности является композицией двух равномерных законов с ±10%, что образует треугольный закон с 1,91 для 0,95.

     Таким образом, 17%.

     ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. N 3).



Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2004

ГОСТ Электронные символы: Диоды Clip Art Image

автор: rones

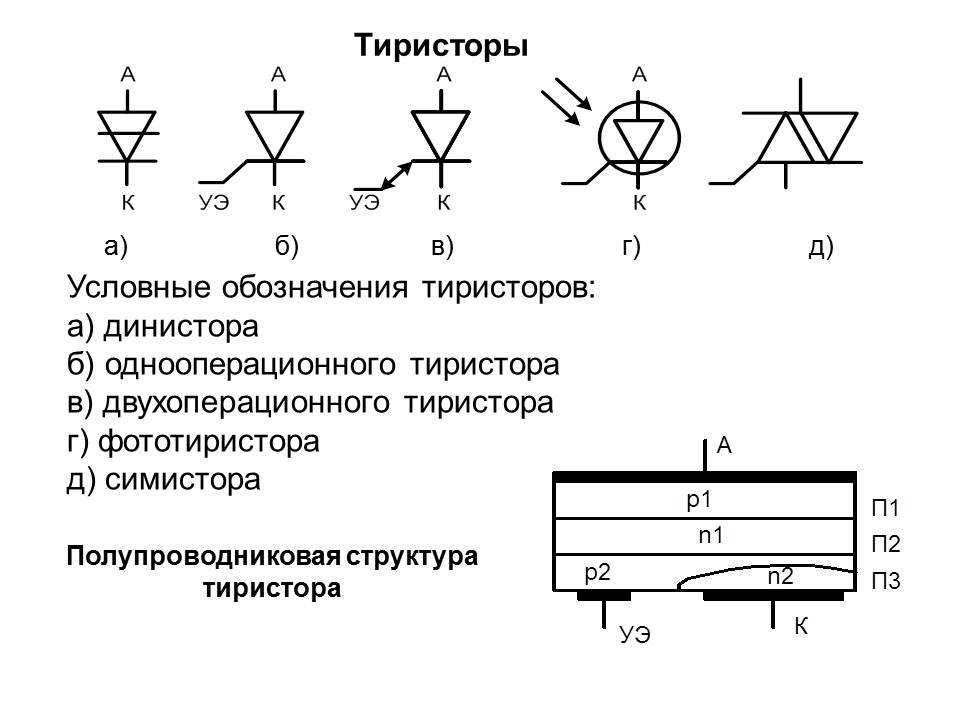

Графические символы диодов на принципиальных схемах, определенные в стандарте ГОСТ (почти в стиле МЭК)

Это полностью бесплатное изображение ГОСТ Электронные символы: Диоды , который вы можете скачать, опубликовать и использовать для любых целей.

Теги: схема, диод, электронная, гост, полупроводник, условное обозначение, шаблон

Лицензия на изображение: CC0 Права не защищены
Вы можете копировать, изменять, распространять и выполнять работу даже в коммерческих целях, не спрашивая разрешения и бесплатно. Эта картина совершенно бесплатна.

  Загрузить рисунок в виде файла SVG

Файлы SVG представляют собой наиболее качественную визуализацию этого рисунка и могут использоваться в последних версиях Microsoft Word, PowerPoint и других офисных инструментов.

  Скачать в формате PNG 225px x 712px

Файлы PNG являются наиболее совместимыми. Используйте это на своей веб-странице, в презентации или в печатном документе.

Похожие картинки

Электрические термины и символы

6

Цветные диоды

3

ГОСТ Электронные символы: Наиболее популярные электронные компоненты 9 0044

1

Изображение платы

2

ГОСТ Электронные символы: Транзисторы

0

Цепь двигателя

3

Зеленый фон печатной платы

4

Электронное устройство

2

Зеленая печатная плата

4

Цепь А

2

Электрическая Символы

2

Процент заряда батареи

3

Схема цепи

2

Мультяшный кит

9 0002 7

Family Silhouette

5

2014 Shiny 3D

2

Часто задаваемые вопросы

Соответствует ли ГОСТ Электронные символы : Картинки с диодами можно использовать бесплатно?

Да, этот клипарт можно использовать совершенно бесплатно, в том числе и в коммерческих целях. Вы можете использовать, распространять или даже продавать это изображение без выплаты каких-либо авторских отчислений и указания авторских прав. Поскольку за использование изображения не взимается плата, оно идеально подходит для использования в рекламных и маркетинговых материалах, в классах и как часть вашего продукта.

Могу ли я использовать этот ГОСТ Электронные символы: Диоды картинки в Microsoft Office?

Да, этот рисунок на 100% совместим с Microsoft Office, включая Microsoft Word и PowerPoint. Вы можете загрузить эту графику в виде высококачественного файла SVG, который масштабируется до любого размера без размытия. Затем SVG можно импортировать в ваше офисное программное обеспечение, будь то Microsoft Office, Apple Pages или LibreOffice.

Можно ли распечатать ГОСТ Электронные символы: Диоды картинки?

Да, эта картинка подходит для печати и отлично будет смотреться на плакатах, флаерах и раздаточных материалах. Эти изображения масштабируются без потери качества и будут отлично смотреться даже на широкоформатных плакатах и ​​с высоким разрешением.

Могу ли я использовать

ГОСТ Электронные символы: Диоды на моем сайте

Да, вы можете скачать и использовать ГОСТ Электронные символы: Диоды рис на вашем сайте. Это изображение совместимо с Squarespace, Wix, WordPress, Webflow и всеми популярными пакетами для публикации веб-сайтов, которые позволяют вам публиковать фотографии.

О программе | Загрузить | Политика конфиденциальности | Условия использования
Copyright © 2023 WordMint LLC. Все права защищены.

Ролловер, блокировка и дублирование — Deskthority wiki

Эта статья незавершенная. Вы можете помочь Deskthority, расширив его.

Диоды на клавиатуре Zenith Supersport SX

Перемещение , блокировка и ореол — это взаимосвязанные термины, которые часто возникают при обсуждении способности клавиатуры регистрировать несколько клавиш одновременно. Часто возникает путаница в отношении того, чему именно они соответствуют, что усугубляется чрезмерно усердными отделами маркетинга, использующими их вводящими в заблуждение способами или взаимозаменяемыми терминами.

Содержимое

• 1 Двоение
• 2 Блокировка
• 3 Матрица, оптимизированная для игр
• 4 Переключение клавиш
  • 4.1 Переключение клавиш
  • 4.2 Техническое объяснение NKRO
  • 4.3 Интерфейс ограничен NKRO
  • 4.4 2КРО, 6КРО и др.
• 5 Ошибки транспонирования
• 6 Проверка одновременного нажатия клавиш
• 7 См. также

Ghosting

Ghosting — это потенциальная проблема, когда определенные комбинации трех или более ключей могут привести к регистрации дополнительного ключа. Двоение — это редкая проблема, которая является признаком серьезного конструктивного недостатка клавиатуры. Многие производители неправильно используют термин «фантомное изображение» для обозначения блокировки или используют термин «анти-фантомное изображение» для обозначения матрицы, оптимизированной для игр.

Для упрощения схемы клавиши на клавиатуре объединены в сетку, известную как матрица клавиатуры. Контроллер клавиатуры по очереди применяет ток к каждому столбцу матрицы и проверяет, какие строки выводят ток. Это указывает, какие пересечения сетки в этом столбце являются закрытыми переключателями, то есть нажатыми клавишами. Двоение возникает, когда ток течет по матрице в неправильном направлении и заставляет строку выводить ток, когда этого не должно быть.

В следующем очень упрощенном примере матрицы показаны три нажатые клавиши, W, E и D:

Матрица подала ток на столбец B, чтобы проверить, какие клавиши в этом столбце нажаты. Ток протекает через переключатель B1 и выходит из строки 1, поэтому пересечение B1 — клавиша W — обнаружено.

Ток также протекает в неправильном направлении через переключатель C1, затем вниз через C2 и из строки 2. Поскольку контроллер клавиатуры подает ток только на столбец B, он ошибочно принимает ток в строке 2 за указание на то, что переключатель B2 в этом столбце — клавиша S — нажата. Этот переключатель является «призраком»: компьютер увидит, что клавиша S (переключатель B2) нажата, когда это не так.

Этот обратный ток можно предотвратить в некоторых клавиатурах с помощью диодов. Диоды — это компоненты электронной схемы, которые пропускают ток только в одном направлении. Диодный защитный переключатель C1 предотвращает протекание через него тока, и переключатель B2 больше не обнаруживается по ошибке:

Подробное описание этого процесса можно найти на сайте dribin.org.

Диоды можно использовать только на клавиатурах с жесткой печатной платой. Мембранные клавиатуры, такие как резиновые купола и большинство клавиатур с изгибающимися пружинами, не имеют места для установки диодов и не могут поддерживать диодную защиту. Емкостные клавиатуры не имеют электрических переключателей и поэтому с самого начала невосприимчивы к этой проблеме, хотя обычно у них есть печатная плата.

Клавиатуры без печатной платы решают эту проблему с помощью блокировки: контроллер ограничивает количество одновременно нажимаемых клавиш до безопасного предела. Поскольку ореолы возникают, когда три из четырех клавиш нажимаются в квадратной части матрицы (что обычно не соответствует группе из четырех физических клавиш), безопасным пределом считается две клавиши: любая третья клавиша, нажатая после этого, просто не зарегистрирован, чтобы защититься от третьего ключа, вызывающего появление ореолов. Такие клавиатуры обозначаются как двухклавишный перекидной , или 2КРО . Клавиатуры с диодной защитой, которые могут обнаруживать неограниченное количество одновременных нажатий клавиш, называются N-key rollover или NKRO .

Блокировка

Блокировка — это средство предотвращения фантомных изображений, когда контроллер запрограммирован на обнаружение комбинаций нажатий клавиш, которые могут вызывать фантомные изображения, и игнорирование всех клавиш, которые могут быть результатом фантомных изображений. Блокировка — это простой и распространенный способ решения проблемы фантомных изображений, но он приводит к пропуску/игнорированию нажатий клавиш, что создает проблемы для геймеров.

Матрица, оптимизированная для игр

Этот и подобные ему термины используются производителями для описания клавиатуры, матрица коммутации которой разработана таким образом, чтобы предотвратить блокировку некоторых часто используемых игровых комбинаций. Он не устраняет блокировку, а просто пытается избежать ее для определенных целей. Во многих случаях это не более чем маркетинговая реклама и не дает ощутимых преимуществ по сравнению с обычной клавиатурой. Однако на некоторых клавиатурах качество оптимизации означает, что в большинстве случаев оно почти так же хорошо, как клавиатура NKRO.

См. трассировки матрицы контроллера для конкретных матриц и их особенностей.

Переключение клавиш

Переключение клавиш — это показатель того, сколько клавиш может быть одновременно зарегистрировано клавиатурой. Клавиатуры могут иметь несколько типов опрокидывания, и любые ограничения, которые они имеют, возникают из-за разных проблем и имеют разные последствия.

n-Key Rollover

n-Key Rollover, обычно называемый NKRO, относится к клавиатуре, которая не страдает ни от блокировки, ни от фантомных изображений. В настоящей клавиатуре NKRO можно одновременно нажимать любое число и/или комбинацию клавиш, и все они будут зарегистрированы правильно.

Техническое объяснение NKRO

Внедрение NKRO включает в себя предотвращение появления ореолов на электрическом уровне. Этого можно добиться двумя способами:

• Клавиатура может быть изготовлена ​​с переключателями, которые не позволяют току проходить непреднамеренными путями, такими как емкостные переключатели или переключатели на эффекте Холла.
• Вставьте диоды вдоль столбцов матрицы переключения, чтобы ток мог течь только в правильном направлении.

И то, и другое было обычной практикой до середины восьмидесятых, когда сокращение затрат привело к тому, что блокировка стала стандартным способом предотвращения фантомных изображений.

NKRO с ограниченным интерфейсом

Протокол USB HID полностью поддерживает одновременное нажатие N клавиш. Однако совместимая версия HID, которую реализуют все существующие системы, ограничивает USB-клавиатуры сообщением всего шести обычных клавиш вместе с четырьмя модификаторами. Дополнительные клавиши, нажатые сверх установленного лимита, обычно приводят к тому, что некоторые другие клавиши теряются.

Многие USB-клавиатуры используют обходные пути для обхода этого ограничения; самый распространенный трюк — имитировать несколько конечных точек, например. клавиатура притворяется USB-концентратором с несколькими подключенными клавиатурами. Когда одновременно нажато более шести клавиш, контроллер клавиатуры имитирует до шести клавиш, поступающих с одной из его виртуальных клавиатур, а остальные — с других виртуальных клавиатур.

Такого рода уловки приводят к проблемам совместимости с некоторыми системами; см. Проблемы с NKRO-через-USB для решения этой проблемы.

2KRO, 6KRO и другие

Иногда переключение ключа описывается цифрой. Эта практика несколько сбивает с толку, потому что она означает разные вещи в разных контекстах. Соглашение, используемое всеми серьезными брендами клавиатур, состоит в том, чтобы использовать число, которое представляет наихудшего случая всех возможных комбинаций клавиш на клавиатуре.

2KRO часто используется для описания клавиатуры с блокировкой и означает, что «любая комбинация двух клавиш гарантированно будет работать, и некоторые комбинации из трех или более клавиш будут работать, а другие — нет».

6KRO часто используется для описания клавиатуры, которая внутри NKRO, но ограничена вариантом используемого протокола USB. Этот вариант часто выбирают, потому что он имеет наименьшие проблемы с привередливыми хостами. Он позволяет использовать шесть произвольно выбранных клавиш плюс любую комбинацию четырех пар модификаторов (Shift, Control, Alt и Windows/Command).

Некоторые значения ролловеров, превышающие 6, такие как 12KRO, 18KRO или 22KRO, используются для обозначения сильно оптимизированных матриц или клавиатур NKRO с ограниченным интерфейсом, которые преодолели ограничение в 6 клавиш.

10KRO и 14KRO иногда используются брендами, которые не придерживаются общепринятых в отрасли правил подсчета опрокидывания. Чаще всего это означает 6KRO через USB, но считается как 6 клавиш + модификаторы (4 или 8).

Ошибки транспонирования

Ошибки транспонирования возникают, когда несколько ключей, введенных в быстрой последовательности, регистрируются в неправильном порядке.
