Как правильно соединять электрические провода и какими приспособлениями можно воспользоваться в разных обстоятельствах?

При ремонте квартиры или автомобиля периодически приходится сталкиваться с полной или частичной заменой проводов. В случае с бортовой системой машины мы имеем дело со слаботочной электропроводкой, которая испытывает вибрации и большие перепады температур. Квартирный ремонт электрики означает работу с проводами для 220 В, которые располагают в стене или внутри гофрированной трубки.

Павел Горбачев

Pixabay

Какие способы соединения проводов допустимо применять при разных обстоятельствах?

Содержание статьи

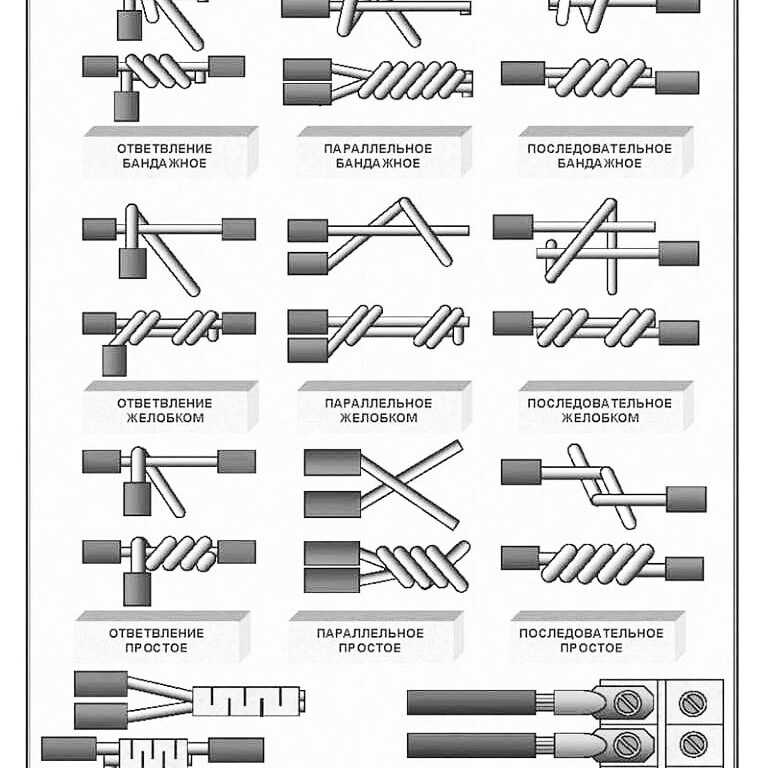

Скрутка и изолента

Это самый распространенный метод соединения проводов, который позволяет добиваться качественного контакта и беспроблемной работы электропроводки на протяжении десятилетий. Подойдет как для 220 В, так и для авторемонта.

Скрутку всегда надо проводить, соблюдая все правила электромонтажа, а изолентой следует обматывать соединенные провода очень плотно и не экономя на изоляции.

Скрученные провода, которые могут испытывать воздействие атмосферных осадков, лучше всего укладывать в термоусадочные трубки.

youtube

Нажми и смотри

Клемма винтовая

Этот тип соединение предпочтительнее использовать в ремонте электропроводки квартиры или загородного дома, укладывая такое клеммное соединение в монтажную коробку. При помощи винтовых клемм можно соединять провода с различной электрохимической проводимостью, например, медь и алюминий, чтобы избежать возникновения эффекта термопары. При ремонте автомобиля винтовые клеммы лучше не применять, поскольку из-за неизбежных вибраций винты могут раскручиваться, а соединенные им провода потеряют надежный контакт.

Клемма зажимная

Поскольку в соединениях такого типа нет движущихся частей, а соединение проводов происходит в результате плотного соединения клипсой, то эти приспособления могут иметь неограниченное применение. Если такую клемму с проводами еще и обмотать несколькими слоями изоленты, то можно создать водозащищенный контакт.

youtube

Нажми и смотри

Клемма-гильза обжимная

Представляет собой короткую полую трубку из алюминия или меди с покрытием из термоусадочного материала. В гильзу с двух сторон вставляются оголенные концы проводов, которые надо соединить, а затем плоскогубцами гильза аккуратно обжимается с обоих концов, создавая прочное соединение с надежным контактом. Такое соединение не страдает от вибраций и температурных изменений.

После термической обработки трубки феном термоусадочная трубка уменьшается в размерах и прочно удерживает провода в гильзе. Обжимные гильзы очень удобно использовать в узких местах, где невозможно применить скрутку и обматывание соединения изолентой. Применяется для всех типов проводов и при любом напряжении.

Пайка оловом

Традиционный метод соединения электрических проводов, который позволяет создать прочный и надежный контакт внутри электрических приборов и распаечных коробок. Можно применять пайку в квартирном ремонте, а также при восстановлении сигнала телевизионной антенны, телефонного кабеля и других слаботочных систем.

В автомобильном ремонте не рекомендуется пользоваться пайкой по двум причинам: 1) в результате короткого замыкания провод будет сильно нагреваться, и тогда в месте пайки олово может расплавиться — контакт будет ослаблен, что может привести к пожару, 2) под воздействием экстремально низких температур олово может разрушиться и превратиться в белый порошок («оловянная чума»), что разорвет контакт в цепи.

Читайте также:

Хватит выбрасывать деньги на ветер: вот почему стоит выключать электроприборы

Уходя, гасите все: 8 эффективных способов сэкономить на электроэнергии

Как правильно соединять провода?

Главная

Обзоры и советы

Статьи

Как правильно соединять провода?

Очень многие люди часто сталкиваются и не только при проведении электромонтажных работ, но и в повседневной жизни с необходимостью соединения электрических проводов.

Большинство проблем с электричеством возникает тогда, когда в электроточках, таких как выключатели, розетки, светильники или же в соединительных коробках имеется плохой контакт или же он вообще отсутствует.

В настоящее время достаточно много самых различных соединений проводов – это сварка, пайка, скрутка, болтовые и винтовые соединения, опрессовка, самозажимные соединения.

Сварка

Сварка представляет собой соединение жил кабелей и проводов с помощью контактного разогрева концов данных материалов электродом. Процедура проводится до тех пор, пока не образуется контактная точка или шарик. Это самый надежный и качественный способ соединения проводов. Однако здесь нужны некоторые навыки в обращении со сварочным аппаратом. Вначале работы следует снять изоляцию с проводов и при помощи наждачной бумаги зачистить жилу провода до блеска. Следующий этап – производится скрутка, которую опускают и крепко прижимают к электроду, предварительно насыпав флюс в углубление электрода.

Сварочный трансформатор включается в сеть, и сплавить концы жил в шарик. Затем нужно отвести электрод и с помощью металлической щетки очистить шарик от флюса. Соединение покрывается лаком и изолируется.

Пайка

Пайка производится посредством соединения жил кабелей и проводов расплавленным припоем. Этот способ соединения долговечный. Прежде чем проводить соединение, с провода снимется изоляция, жила провода зачищается до блеска наждачной бумагой, затем выбирается, какой вид соединения подойдет для электропроводки. К паяльнику подносится припой и нагревается скрутка, чтобы припой смог в нее затечь. Место пайки промывается спиртом и соединение изолируется.

Скрутка

Скрутка представляет собой самый распространенный способ соединения проводов. Это связано с тем, что он очень простой. Однако в настоящее время в соответствии с нормативным документом ПУЭ, скрутка запрещена.

Болтовые соединения

Болтовое соединение может быть использовано для различных металлов, между которыми устанавливается стальная шайба. Данный способ соединения достаточно громоздкий и для него нужно большое количество изолирующего материала.

Винтовые соединения

Винтовые соединения могут быть использованы для различных металлов. Этот способ часто используют для подключения проводов к светильникам. Однако в этом соединении есть недостаток – винты то и дело нужно поджимать.

Опрессовка

Опрессовка представляет собой соединение жил кабелей и проводов при помощи обжатия соединительной гильзы специальным инструментом – пресс-клещами. Данный способ один из самых качественных и надежных. Он отвечает требованиям нормативных документов. Вначале работы следует снять с провода изоляцию по длине гильзы и поместить внутрь гильзы провода. Затем место соединения обжимается специальными пресс-клещами. В завершении работы соединение изолируется.

Самозажимные соединения

В настоящее время самозажимные соединения являются самыми распространенными видами соединений жил кабелей и проводов.

Важнейшими преимуществами данного способа являются удобство, простота и быстрота монтажа. Также для такого соединения не требуется наличия каких-либо специальных навыков, знаний и устройств или приспособлений. Например, можно использовать самозажимные клеммы WAGO. С их помощью без труда можно соединять как гибкие провода и шнуры, такие как: ПВС, ШВВП, ПВ-3 так и жесткие такие как: ВВГ, NYM, ПВ-1 и др.
