область применения, преимущества и конструкции гровера

Шайба пружинная или, другое название шайба гровер, входит в состав крепёжных изделий. Он может устанавливаться под другим крепёжным изделием (болт, шуруп, саморез, винт), чтобы обеспечить надёжность резьбовых соединений от откручивания. Гровер под гайку прокладывается между гайкой и изделием.

Содержимое статьи

История появления шайбы гровер

Шайба Гровера появилась в конце XIX века при бурном расцвете многих отраслей промышленности, особенно приборостроения и машиностроения. Это повлияло на потребность в более качественных резьбовых соединениях.

Обычный крепёж (гайки, болты) не мог справиться с нагрузками, которые появились в результате технического прогресса. В итоге прочность соединений крепёжных деталей значительно снижалась и приводила к неожиданным действиям.

Использование клёпаных соединений не стало выходом из существующей ситуации. Они не всегда были удобны в использовании, а если удавалось их применить, то впоследствии возникали трудности при обслуживании.

Требовался крепёж, сдерживающий ударные нагрузки и выполняющие роль стопора.

Такими свойствами стала обладать шайба гровер, названная по имени изобретателя Д. Гровера. Как она выглядит, можно увидеть на фото гровера.

Принцип работы шайбы

На вид она выглядит очень просто, представляя собой разрезанный диск с разведёнными концами, которые находятся в разной плоскости. Такая форма шайбы подходит для предотвращения самопроизвольного откручивания другого крепежа за счёт упругой деформации, формирующейся под нагрузкой.

Например, когда подкладывается гровер под гайку, она пытается двигаться в обратную сторону, но кромка шайбы упирается в корпус и обеспечивает неподвижность крепежа. Таков принцип работы гроверов.

Соответствие шайбы ГОСТ 6402

Изготавливают гровер, как указано в ГОСТе (пружинная сталь 65Г), с последующей термообработкой. Это снижает внутреннее напряжение металла, увеличивает его прочность и противостояние к внешним воздействиям, а также снижает хрупкость изделия.

Шайбы Гровера могут выпускаться с покрытием или без него. Нанесённое покрытие улучшает антикоррозионные свойства, а хромовое покрытие ещё придаёт большей твердости шайбе и увеличивает срок службы.

Гровер диск выпускается в четырёх видах: лёгкие, нормальные, тяжёлые и особо тяжёлые. ГОСТ описывает все показатели, которыми должны обладать пружинные шайбы, а также представлена таблица размеров шайбы-гровера. На вид диска влияет профиль катанки.

Острая кромка диска также останавливает самопроизвольное отвинчивание за счёт упора в металл, поэтому, когда необходимо отвинтить крепёж, на гайке обычно остаются механические повреждения (царапины) от острой кромки как от резчика.

Второй раз использовать диск в сборке с крепежом не рекомендуется, и, когда эта рекомендация игнорируется, то крепёж откручивается в самый не подходящий момент.

Отношение к шайбе гровер за рубежом

Пружинная шайба гровер может иметь разновидности (пружина из двух витков, диск с насечкой, например, как пружина из двух витков, как шайба с насечкой). Несмотря на важность в обеспечении безопасности в собранном крепеже, пружинные диски имеют недостатки, которые вызывают сомнения в их эффективности.

Например, в Германии ограничили использование гроверов до определённого параметра прочности для крепежа и назначили переходный период, после которого должны полностью отказаться от их использования.

Это отношение к пружинным дискам в качестве стопорных элементов поддержало NASA в конце прошлого века. К такому заключению это агентство подошло после выхода статьи о шайбе Гровера, где сделан вывод, что диск имеет эффект стопара только в момент стягивания. Когда оказывается зажатой со всех сторон, то превращается в обыкновенный плоский диск без выполнения стопорных функций.

Окончательный вывод

Такие противоречивые мнения наводят на мысль нужна ли такая деталь в крепеже? По результатам анализов можно сделать следующий вывод. Пружинная шайба выполняет свои стопарные функции, имеет преимущества перед другими упругими шайбами из-за своей дешевизны.

Напрашивается вывод: если шайба гровер более дешёвая в сравнении с другими, но обладает стопорными свойствами, технологична при производстве, то зачем от неё отказываться?

Пусть она не попала в каталог лучших товаров, но далеко не всегда необходимо применять дорогостоящие материалы, если вибрационные нагрузки имеют единичные случаи.

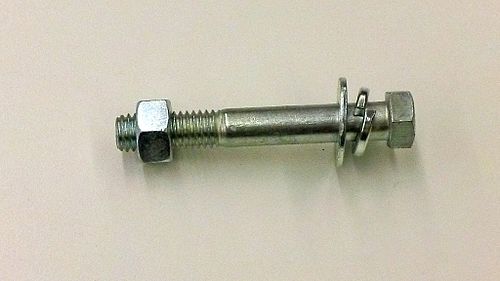

Фото шайбы-гровера

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Как выбрать дюбеля для гипсокартона
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

Вам понравилась статья?

Гайка с гровером.

куда ставить гроверную шайбу, под головку болта, или под гайку, почему, как правильно?

Гайка с гровером. Куда ставить гроверную шайбу, под головку болта, или под гайку, почему, как правильно?

Основное назначение стопорной шайбы (она же пружинная шайба, стопорная шайба) — предотвратить отвинчивание соединения.

Логично и правильно установить шайбу под откручивание.

Если это гайка и болт, то под гайкой.

Но болт также может быть вкручен в «тело» какой-либо металлической поверхности, а в «теле» нарезана резьба для болта.

В этом случае головка болта должна быть закрыта шайбой.

Допустимо (в этом нет ничего плохого) устанавливать шайбу как под головку винта, так и под гайку.

Крепление устройства может также осуществляться на резьбовых шпильках.

Это означает, что шпилька проходит через материал и имеет гайки на обоих концах, в этом случае шайба помещается под обе гайки.

Правильная процедура заключается в полном сжатии стопорного устройства, т. е. прижимании его либо гайкой, либо головкой болта,

Если не вдавить шайбу, то смысла в ее использовании нет, т.е. узел открутится точно так же, как если бы шайбы не было вообще.

Соответствие шайбы ГОСТ 6402

Шайба изготовлена по ГОСТу (пружинная сталь 65Г), с последующей термообработкой. Она уменьшает внутреннее напряжение металла, повышает его прочность и устойчивость к воздействию внешних факторов, а также уменьшает хрупкость изделия.

Шайбы Гровера могут поставляться с покрытием или без покрытия. Покрытие улучшает коррозионную стойкость, а хромовое покрытие увеличивает твердость и срок службы клиньев.

Диски Grover выпускаются четырех типов: легкие, нормальные, тяжелые и сверхтяжелые. ГОСТ описывает все значения, которыми должны обладать пружинные шайбы, а также таблицу размеров ободных шайб. На тип диска влияет профиль стержня.

Острый край диска также препятствует самоотвинчиванию металла, поэтому, когда приходится откручивать крепеж, на гайке обычно остаются механические повреждения (царапины) от острого края, как от фрезы.

Не рекомендуется использовать диск второй раз с узлом крепежа, а когда эта рекомендация игнорируется, крепеж откручивается в самый неподходящий момент.

Фото шайбы-гровера

Рекомендуем также посмотреть:

• Крабовая система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Кабельный зажим
• Крюк крана
• Как выбрать кабельный зажим
• Особенности мебельной фурнитуры
• Винт по дереву
• Какой крепеж для унитаза лучше выбрать
• Арматура для дерева
• Крепеж для пластиковых окон
• Преимущества и недостатки ввинчивающихся гвоздей
• Лучшие пластиковые дюбели
• Как выбрать резьбовую шпильку
• Самонарезающий винт
• Как выбрать шурупы для металла
• Как выбрать дюбели для гипсокартона
• Лучшие крепления для труб
• Лучшие шурупы для бетона
• Как выбрать держатель для труб
• Технические характеристики высокопрочного винта
• Шестигранный болт
• Типы анкерных болтов
• Строительные гвозди
• Как использовать забивной якорь
• Как выбрать и установить клиновой анкер
• Свойства шурупов с дюбелями
• Шпилька из молотого металла
• Что такое нагельный гвоздь?
• Как выбрать и использовать химический анкер
• Крепежный кронштейн для умывальника
• Как выбрать кронштейн для полки и опоры
• Как выбрать стальную цепь
• Выбор кронштейна для карниза
• Кронштейны для спутниковых антенн
• Выбор лучших пластиковых зажимов
• Что такое опора здания
• Лучшие кровельные саморезы
• Строительные винты
• Что такое шурупы по дереву
• Как выбрать настенное крепление для телевизора

Пружинная шайба гровер — материалы для изготовления

Пружинная шайба в основном изготавливается из углеродистой пружинной стали и подвергается закалке. Для того чтобы шайба правильно взаимодействовала с материалом металлического крепежа, она должна быть тверже крепежа, чтобы при откручивании она «вгрызалась» в его металл.

Существуют гаечные ключи из алюминия, бронзы, латуни и даже меди для металлического крепежа из соответствующего металла. Стальные могут быть воронеными (чернеными), хромированными, анодированными (с образованием оксидного слоя) и так далее.

Также иногда горизонтальным плоскостям стопорных шайб придается определенная шероховатость для увеличения силы трения между поверхностями соединяемых деталей. Примером может служить кованая железнодорожная прокладка, называемая прокладкой пути.

А двойные пружинные шайбы, используемые в зажимных болтах, с помощью которых крепятся рельсы, обладают еще более выраженным антиротационным эффектом.

Это связано с тем, что, в отличие от пружинных шайб, они не превращаются в плоскую деталь после окончательной сборки.

Применение и варианты исполнения шайбы гровера

В целом, наиболее распространенным применением являются болтовые соединения. Но еще чаще она сочетается с обычной цилиндрической шайбой, которая, благодаря увеличенной площади контакта, дополнительно предотвращает разъединение болтовой пары.

В настоящее время существует 2 варианта конструкции запирающего устройства.

Второй более сложен в изготовлении, но, тем не менее, более надежен и выдерживает более высокие динамические и разнонаправленные нагрузки.

Большинство болтовых соединений — по часовой стрелке, т.е. они закручиваются или вкручиваются по часовой стрелке, и при визуальном осмотре их витки поднимаются вправо. Стопорные планки этих крепежей также вращаются по часовой стрелке. Но некоторые крепежные изделия производятся с левой резьбой. Он используется для крепления вращающихся частей механизма, что может привести к одновременному отвинчиванию крепежа во время этого вращения.

Если используется обратная резьба, она будет иметь тенденцию к затягиванию во время вращения. Отсюда, например, разное направление резьбы на гайках на ступицах автомобильных колес с разных сторон. Можете ли вы представить себе последствия спонтанного разрыва такой связи? Адаптеры для фиксации левой резьбы при визуальном осмотре имеют подъем резьбы против часовой стрелки.

Будьте осторожны при установке пружинной шайбы и применяйте ее в соответствии с направлением резьбы.

Болты гайки шайбы

Недостатки шайбы гровера

Но прежде чем говорить о недостатках пружинной шайбы, перечислим ее главное преимущество: дешевизна и целесообразность.

Теперь перейдем к основным возражениям против этой пружинной шайбы.

Все более динамичные машины требуют гораздо более радикальных решений для борьбы с самопроизвольным ослаблением болтовых соединений. Прочность пружинной шайбы уже недостаточна. А серия экспериментов (с конца 1980-х годов), проведенных немецкими, а затем американскими и британскими исследователями, показывает, что со знаменитой стиральной машинкой не все в порядке. А именно:

• в собранном состоянии рифленый узел превращается в простую плоскую шайбу с небольшим натяжным эффектом, лишь слегка увеличивая силу трения между витками;
• «скрежет» шайбы по металлу при разматывании не обеспечивает достаточного сопротивления для шайбы;
• Почти во всех случаях шим нельзя использовать повторно из-за наличия остаточной деформации.

По этой причине на многих современных иностранных машинах часто можно встретить замену шайбы.

Чем можно заменить пружинную шайбу гровера

Существует множество вариантов обмена. Мы перечислим наиболее распространенные из них:

• Самостопорящаяся гайка. Он имеет пластиковую вставку в верхней части для гашения вибраций и предотвращения самоотвинчивания соединения. Это самый дорогой, но в настоящее время самый эффективный и технологически продвинутый метод.

• Пружинная шайба. В нем, конечно, используются некоторые идеи оригинальной шайбы, но он еще проще в изготовлении.

• Корончатая гайка. Требуется просверлить подходящий крепеж, а затем установить шплинт. Обеспечивает надежную, но несколько ступенчатую посадку.

• Зазубренный воротник. Практически шайба с насечками, соединенная с гайкой. Эффект безошибочен.

• Гайка с цилиндрической лентой. Требуется паз (или шлиц) в сопрягаемом компоненте.

• Регулировочная шайба. Имеет множество зубцов, которые предотвращают вывинчивание шарнира.

• Шайба с накладками. Требуется просверлить отверстие или замочную скважину для одного из выступов на компонентах, при этом другие выступы должны быть загнуты в сторону головки гайки или болта. Существует множество вариантов конструкции этих шайб.

• Клеевая блокировка. Различные составы, которые наносятся на резьбу и после затвердевания предотвращают разрыв резьбового соединения.

• Проволочные замки. Используется, когда несколько крепежных элементов — часто винты или болты — находятся рядом друг с другом.

Следует также помнить, что даже простая покраска может быть достаточным фактором ремонта. И в более тяжелых случаях боковая фиксация соединения винтом или дюбелем, заклепка выступающих нитей, а в самых тяжелых случаях сварка, но последние 2 варианта практически неразрушимы.
