Сигнализация на Лада Калина: точки подключения и установка

Сигнализация – важная часть современного автомобиля и Lada Kalina – не исключение. Во-первых, она облегчает доступ в салон машины, во-вторых, защищает ее от угона и несанкционированного проникновения в салон. Самое время узнать, как самому установить сигнализацию на Калину.

---

Что умеет штатная сигнализация Калины 1

Лада Калина выпускается с 2004 года, но уже тогда на нее начали устанавливать штатные охранные системы. Основные компоненты этой сигнализации:

• блок управления;
• исполнительные механизмы в виде дверных приводов и гудка;
• радиоключ;
• штатный иммобилайзер.

Основной способ попасть в машину – воспользоваться ключом. На нем имеется три кнопки – это:

• постановка на охрану;
• снятие с охраны;
• отпирание багажника.

Нажатием одной из кнопок, автовладелец управляет охранной системой. При постановке на охрану, запираются все двери и багажник. Система переходит в режим охраны. При вскрытии двери, машина оповещает автовладельца звуковыми сигналами гудка о проникновении.

Также, двери не закроются, если концевик одной из дверей не исправен или дверь не закрыта. В режиме охраны машину невозможно завести. Система будет подавать сигналы тревоги.

На брелоке есть кнопка открытия багажника. Удерживая ее или нажимая два раза подряд, можно отпереть багажник без снятия с охраны, к примеру, чтобы загрузить багаж. Если багажник не будет открыт в течение 20 секунд, то система вновь перейдет в режим охраны.

Недостатки штатной системы:

• отсутствие автозапуска;
• малая дальность действия;
• отсутствие датчика удара и наклона.

Последний пункт может быть исправлен, так как штатная сигнализация дает возможность установить датчики удара или наклона. Все остальные недостатки легко устраняются установкой полноценной автосигнализации.

Какую сигнализацию можно установить на Калину

Лада Калина 1 поколения не оснащалась CAN-шиной, а значит, в нее можно установить любую сигнализацию, использующую аналоговые сигналы для работы. Предпочтение лучше всего отдать системам с обратной связью и автозапуском.

Среди производителей, можно отметить следующих:

• Starline;
• Scher-Khan;
• Pharaon;
• Sheriff;
• Pandora.

Эти сигнализации отличаются более стабильной работой, повышенной надежностью и имеют представительства во многих городах, что упрощает процесс установки и технической поддержки на протяжении гарантийного периода.

Как самому поставить сигнализацию на Лада Калина 1

Чтобы установить охранную систему на Lada Kalina, необходимо сделать следующие шаги:

1. Внимательно изучить инструкцию по установке и схему.
2. Изучить карту монтажа для автомобиля ВАЗ-2117.
3. Подключиться к нужным точкам в машине.
4. Правильно установить все элементы сигнализации в машине.

Каждый этап следует рассмотреть отдельно, так как в них много нюансов.

Точки подключения на Лада Калина

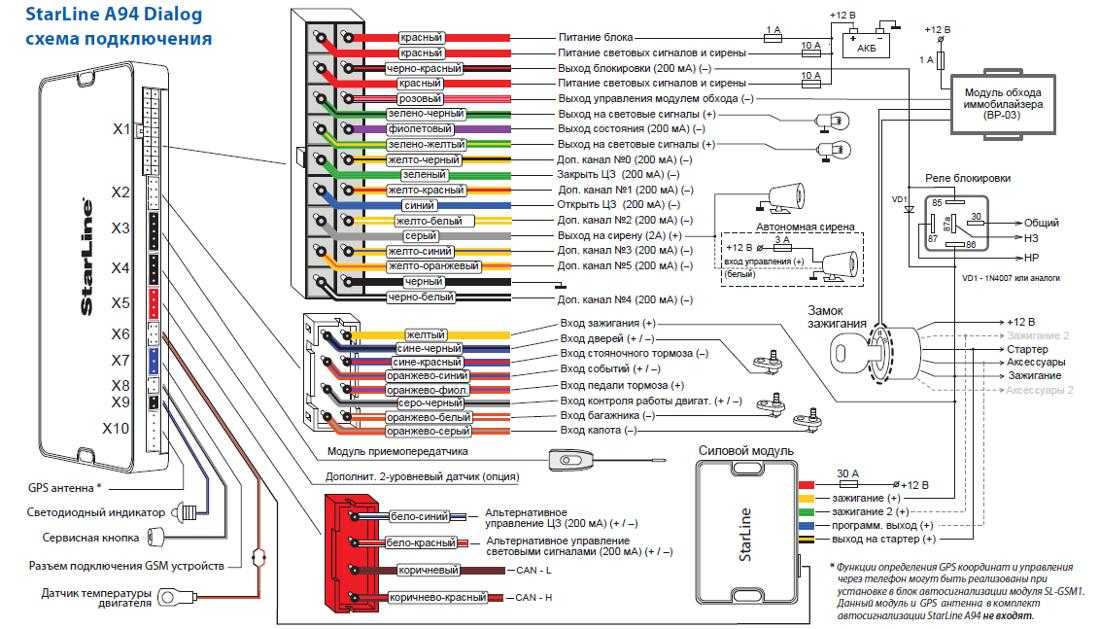

Самая основная инструкция по установке сигнализации – это точки подключения. Без этой информации, поставить охранную систему в машину очень сложно. Суть установки системы сводится к тому чтобы соединить провода сигнализации с точками, указанными в таблице ниже:

За что отвечает	Цвет провода и полярность	Где искать
ЦЗ — отпирание	Розово-черный (минус)	Под пластиковой накладкой порога со стороны водителя
ЦЗ — запирание	Розово-белый (минус)	Под пластиковой накладкой порога со стороны водителя
Концевик дверей	Бело-синий (минус)	Под пластиковой накладкой порога со стороны водителя
Указатели поворота	Сине-черный и синий (плюс)	Под пластиковой накладкой порога со стороны водителя
Концевик двери водителя	Красно-синий (минус)	Под пластиковой накладкой порога со стороны водителя
Генератор	Коричнево-белый (плюс)	Жгут проводов щитка приборов
Сигнал ручного тормоза	Коричнево-синий (минус)	Жгут проводов щитка приборов
Стартер	Красный (плюс)	Замок зажигания
Зажигание	Сине-черный (плюс)	Замок зажигания
+12 В	Коричневый (плюс)	Замок зажигания

Используя точки подключения, необходимо смотать провода таким образом, чтобы они шли группой к тем местам, где должны быть подключены.

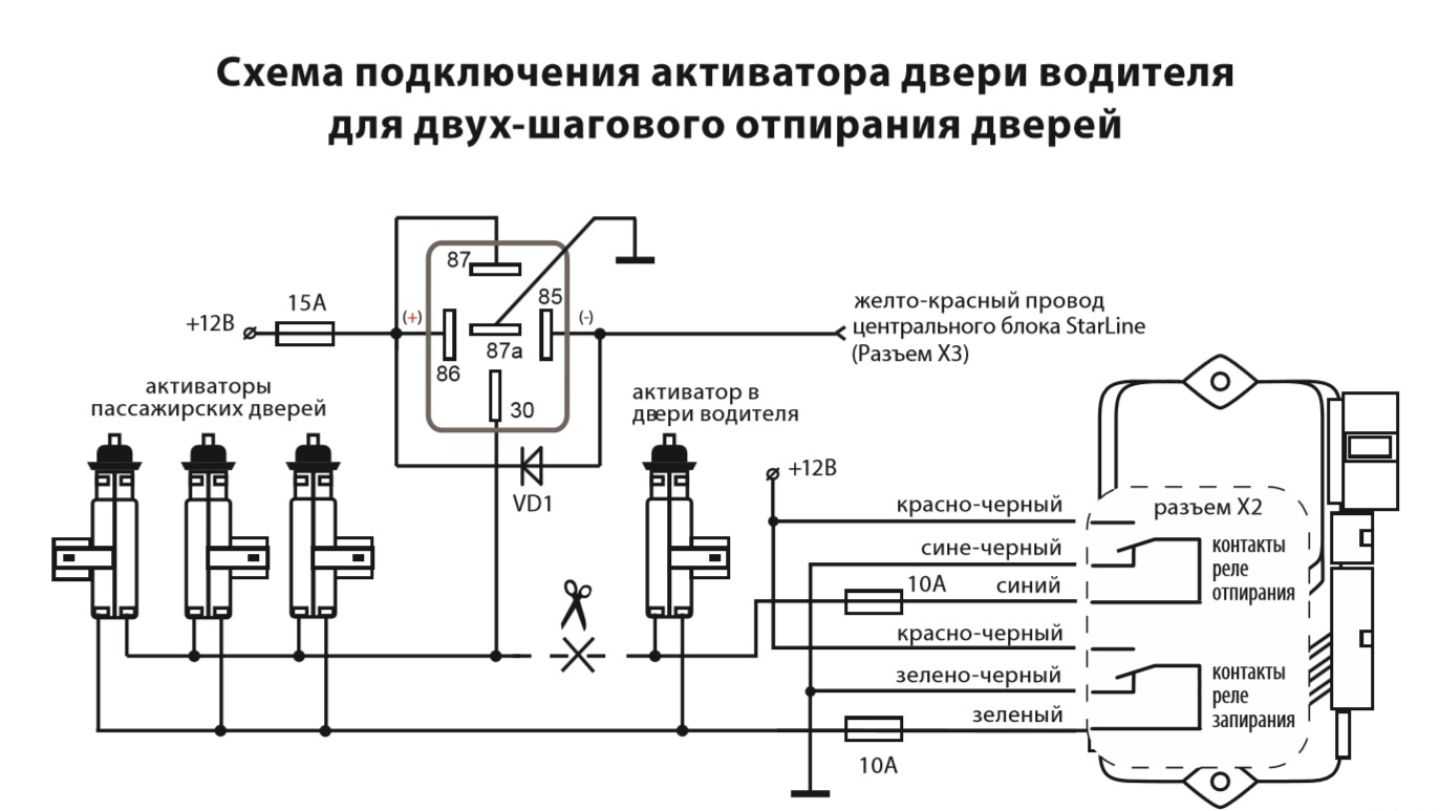

Обратите внимание, что ЦЗ управляется минусом, а значит, нужно использовать соответствующую схему сигнализации. Она есть в инструкции. В качестве примера есть схема из сигнализации Starline A92:

Что нужно знать о монтаже

Монтаж начинается с разборки салона автомобиля. Разбирать нужно те детали, за которыми будет осуществляться подключение или установка какого-либо элемента сигнализации. В случае с Лада Калина, разобрать нужно:

• щиток приборов;
• водительская стойка двери;
• рулевая колонка;
• водительский порог.

Разобрав все, принимается решение о том, где будет монтирован блок, а уже после этого, провода сигнализации сматываются в жгуты, которые идут к разным местам автомобиля. Не менее важное – правильно разместить основные элементы:

Элемент	Куда прятать
Антенна	Устанавливается на лобовом стекле автомобиля. Это необходимо для улучшения дальности сигнализации. Ни в коем случае, не клейте антенну на шелкографию, так как она имеет частицы металла, ухудшающие работы радиоприбора.
Светодиод	Монтируется на стойке водительской двери. Для этого стойку нужно просверлить, а в полученное отверстие поставить светодиод.
Датчик удара и наклона	Датчиков может быть два. В любом случае, устанавливать их нужно на металлические части машины. Как правило, клеят на двухсторонний скотч и усиливают саморезами по металлу или пластиковыми стяжками.
Блок автозапуска	Крепится к основному блоку. Блок может быть встроенным в сигнализацию.
Блок сигнализации	Его необходимо спрятать подальше. Как правило, его монтируют за щиток приборов и крепят к жгутам проводов при помощи стяжек. Допускается монтаж на металлические части, но при условии, что в блок встроен датчик удара.
Кнопка VALET	Это сервисная кнопка сигнализации. Ее задача – программирование функций и аварийное отключение системы при утере брелока. Кнопка должна быть установлена в скрытом, но доступном месте.
Датчик температуры	Крепится к патрубку отопителя.
Сирена	Устанавливается в подкапотном пространстве.

Не менее важной частью сигнализации с автозапуском на Калине является обходчик иммобилайзера. Он позволяет запускать машину с брелока без участия штатного ключа. От него понадобится только чип, который есть в запасном ключе.

Чип прячется внутри антенны обходчика, а его приемное кольцо наматывается на замок зажигания. При запуске, система будет использовать чип от обходчика и не снижает эффективность работы штатного иммобилайзера.

Настройка основных функций

После установки сигнализации, ее нужно настроить. Осуществляется это в режиме программирования. Как им пользоваться и как входить – расписано в инструкции к сигнализации. У разных моделей это осуществляется по-разному.

Среди настраиваемых функций популярны:

• Длительность работы автозапуска.
• Длительность импульса закрытия двери (для доводчика окон).
• «Вежливая подсветка». Необходима для задержки постановки в охрану дверей, чтобы исключить ложное срабатывание при не выключенном плафоне освещения. Ведь на Калинах плафон отключается спустя 30 секунд после закрытия дверей.

В обязательном порядке нужно настроить датчик удара. На нем расположены два винта. Один регулирует датчик 1-го уровня – легкий удар, а второй – датчик 2-го уровня – сильный удар. Подкручивая винты, можно отрегулировать чувствительность.

Проверять настройки допускается на жестких частях кузова – стойках передних дверей и только ударами ладони или кулака.

Как проще – поставить самому или довериться автоэлектрику

Установка сигнализации – занятие крайне ответственное и требует особых знаний в электротехнике. Важно уметь понимать и читать автомобильные электрические схемы, а также логику работы охранных систем.

Если таковых знаний не имеется, лучше доверить работу грамотному автоэлектрику. Однако важно учитывать, что профессиональные установщики немало берут за свою работу.

Подведем итоги

Установка сигнализации на Лада Калина – занятие не сложное. Самое главное – соблюдать рекомендации инструкции и иметь под рукой карту монтажа. Тогда весь процесс займет не более 3-4 часов.

Как выбрать и установить сигнализацию на авто?

По статистике, в Москве за 2013 год было угнано свыше 10 тысяч автомобилей. В Киеве только за 9 месяцев 2014 года было похищено практически 1300 машин. И это не смотря на то, что владельцы транспортных средств покупают и устанавливают, казалось бы, качественную сигнализацию. Проблема состоит в том, что грабители усовершенствуют свои навыки, силу инженерной мысли наравне с усовершенствованием средств защиты. К чему только не прибегают современные угонщики авто:

• Используют кодграббер – устройство, которое копирует код большинство существующих сигнализаций. В дальнейшем без проблем можно попасть в автомобиль.
• С помощью специального устройства открывают штатную систему сигнализации и стирают память иммобилайзера, записывая свои данные.
• Воруют у водителя и ключи от авто, и брелок с автосигнализацией в общественных местах. Угонщики в таком случае работают в паре с «карманниками».

Давайте разберёмся, как выбрать сигнализацию для автомобиля и не стать жертвой угона.

Правильный выбор сигнализации – важный элемент защиты авто

Прежде чем купить автосигнализацию, необходимо знать её устройство.

Из чего состоит автосигнализация?

Устройство классической автосигнализации:

1. Центральный блок.
2. Приемо-передатчик (антенна).
3. Индикатор в виде светодиода.
4. Сирена.
5. Датчик температуры двигателя. При желании можно установить датчик дверей, багажника.
6. Брелок.

Конечно же, поставить сигнализацию на авто не означает, что вы 100% убережёте свою машину от угона. Но, выбрав и установив надёжный охранный комплекс для транспортного средства – вы значительно снизите риск хищения авто, а также имущества в нем.

Как выбрать сигнализацию для автомобиля?

Надёжная автосигнализация заблокирует все попытки злоумышленника привести в движение машину и оповестит владельца о существующей угрозе угона.

1. Прежде чем купить автосигнализацию, необходимо знать её разновидности.
   Односторонняя сигнализация – управление с брелка. Обладает минимальным набором функций. Дальность действия системы защиты оставляет желать лучшего. Мониторить состояние автомобиля можно только из окна дома или офиса.
   Двустороння сигнализация – управление с брелка. Система защиты с обратной связью. Полный контроль над авто в зоне действия брелка (в среднем 500 метров). Автосигнализация с обратной связью позволяет выводить информацию о машине на дисплей пейджера.
   GSM сигнализация — управление с помощью и брелка (постановка и снятие), и с телефона. С помощью мобильного устройства вы сможете увидеть местонахождение автомобиля и его состояние. GSM сигнализация для автомобиля является самой продвинутой на сегодняшний день, так как позволяет управлять авто на большом расстоянии. Даже, если вы находитесь за сотни километров от вашей машины.
   Иммобилайзер(«обездвиживатель») — управление с брелка. Блокировка действия авто реализуется посредством выключения зажигания, остановки стартера и процесса подачи топлива. Следует отметить, что от обычной сигнализации он отличается тем, что не имеет сирены. Иммобилайзер позволит двигателю заработать только в том случае, если программа распознает специальный код. Данный чип с расшифровкой может устанавливаться в контактном ключе или в таблетке. Чаще всего иммобилайзер устанавливается при производстве авто и называется штатным. Также различают дополнительный иммобилайзер, который устанавливается в сервисных центрах.

2. Обращаем внимание на тип кода управления системы защиты. Динамический код (плавающий код) — это кодозащищённость автосигнализации. Как он работает? Если грабитель захочет перехватить код сигнализации, например, с помощью кодграббера, то сделать практически невозможно. Почему? Трудно предсказать, какая следующая комбинация цифр снимет сигнализацию с охраны. Таким образом, кодграббер сможет скопировать код, но при снятии авто с сигнализации, он уже не подойдёт. Наличие диалогового кода в автосигнализации будет свидетельствовать о том, что технология проверки подлинности кода проводиться через незащищённый канал. Но, проверка сигнала осуществляется в диалоге, несколько раз. Таким образом, диалоговый код обеспечивает дополнительную защиту от электронного взлома.
3. Учитываем совместимость сигнализации с видом коробки передач. Некоторые сигнализации нельзя установить в автомобиле с АКПП.
4. Ознакомьтесь с радиусом действия системы защиты. На сегодняшний день различают автосистемы, которые способны уловить сигнал от 300 метров до 2000 метров и выше.

5. Дополнительные функции автосигнализации помогут предотвратить любые, даже самые коварные действия угонщика. Блокировка двигателя поможет противостоять профессиональному угону автомобиля, даже если грабитель проник вовнутрь и у него есть ключи и брелок. Для этого устанавливается специальная «секретная» кнопка в салоне, о расшифровке кода которой знает только водитель.
   Турботаймер. – это дополнительная возможность сигнализации, которая продлевает жизнь турбины двигателя. Подойдет только для авто с турбированным мотором.
   Автозапуск. Устанавливать или не устанавливать? Автозапуск в системе защиты позволяет дистанционно завести двигатель или его заглушить. Сигнализация с автозапуском, специальная, позволит открывать и закрывать боковые стекла, окна с помощью брелка.
   CAN адаптер — устройство, которое подойдёт для автомобилей, которые выпускаются с 2010 года. Он минимизирует вмешательство мастера в электронную систему авто. Данный модуль исчисляет информацию со CAN шины (замки дверей, поворотники, штатный сигнал) для нормальной работы сигнализации. CAN адаптер может быть установлен в любой точке автомобиля.

Авторизованный сервисный центр – гарантия качественной установки сигнализации авто и её надёжное использование

Даже самая дорогая сигнализация не защитит от угона автомобиль, если установлена не правильно. Например, недобросовестные мастера могут монтировать сигнализацию на панели или под бардачком. Угонщики её с легкостью найдут и изымут. При этом они предлагают заниженные цены на услуги. Кроме того, при неправильной установке сигнализации с автозапуском машина может самостоятельно поехать. В гаражных сервисах используют аналоговую схему установки сигнализации.

Именно поэтому, устанавливать средство защиты необходимо в авторизованном сервисном центре. Здесь работают только обученные специалисты. Для этого производители сигнализаций предоставляют им подробные схемы монтажа, а также программное обеспечение. Воспользовавшись надёжным сервисным центром, вы будете уверенны, что сигнализацию трудно будет найти угонщику, а также данная система защиты прослужит долгие годы.

Сколько времени уйдёт на установку автосигнализации? В среднем два рабочих дня. Стоимость монтажа надёжной автосигнализации будет равна цене самой системы защиты.

Средняя стоимость двусторонней сигнализации с автозапуском, с диалоговым кодом и поддержкой GSM модуля обойдётся 175$. А стоимость в среднем нового зарубежного автомобиля составляет 17 000 $. Таким образом, лучше не экономить на средстве защиты и её монтаже. Необходимо приобретать сертифицированную сигнализацию и устанавливать её в авторизованном сервисном центре, который может предоставить гарантию качества на работу. Если вас интересует вопрос: как установить автосигнализацию самому, тогда ознакомьтесь в интернете с информацией о таком монтаже.

Но её много и никто не даст гарантию того, что информация соответствует действительности.

Итак, выбираем сигнализацию в зависимости от её вида и ваших пожеланий. Установку лучше доверить авторизованному сервисному центру, который сможет предоставить гарантию качества на выполненные работы.

P.S: согласно статистике авто отечественного производителя, а также «японцы» пользуются большим спросом среди угонщиков. Это связано с тем, что данные машины легко продать, а также разобрать на запчасти. Меньшим спросом у грабителей пользуются авто, произведённые в Германии и Франции.

Понравилась новость?

Приободрите автора:

Репост:

Полезные советы

Как выбрать и установить сигнализацию на авто?

Рейтинг:   3 / 5
от:  4  пользователей

Средняя оценка:


Phoenix Установка Автосигнализации | Установщики автосигнализаций в Фениксе

Позвоните специалистам Streetfighter Motorsports по телефону 602-899-1513 Сегодня

В Streetfighter Motorsports мы специализируемся на установке автосигнализаций Phoenix для людей, которые любят свои автомобили. Независимо от того, какую сигнализацию вы покупаете, качество ее зависит от ее установки.

Мошенники могут обойти некачественную или самодельную установку, не потрудившись. Не доверяйте крупному магазину или соседскому другу, когда дело доходит до защиты вашего автомобиля.

Зайдите в Streetfighter Motorsports, чтобы ознакомиться с нашим выбором лучших брендов. Один из наших установщиков автосигнализаций Phoenix поможет вам решить, какой вариант лучше для вас.

Ежегодно угоняют более 2 миллионов автомобилей – не станьте следующей жертвой

У нас только самые современные автосигнализации с интеллектуальными и интуитивно понятными технологиями. Если вы хотите, чтобы ваша автомобильная сигнализация работала на полную катушку, приходите в Streetfighter Motorsports.

Наши сигнализаторы выходят за рамки обычных средств защиты, предлагаемых большинством монтажных мастерских. Мы можем полностью настроить вашу автомобильную сигнализацию, чтобы убедиться, что у вас есть все функции, которые вы хотите.

Зачем нужна установка автомобильной сигнализации

В Соединенных Штатах автомобиль разбивается каждые 20 секунд. Если вы хотите, чтобы ваш автомобиль был в безопасности, заводская сигнализация просто не поможет. В Streetfighter Motorsports вы можете рассчитывать на получение всех функций, обеспечивающих вам душевное спокойствие, которое приходит, когда вы знаете, что вы защищены.

Starter Disable: Мы можем установить автомобильную сигнализацию, которая не позволит запустить двигатель при срабатывании вашей сигнализации. У воров есть бесчисленное множество способов обойти заводскую автомобильную сигнализацию, поэтому убедитесь, что у вас есть система, которая остановит мошенников на их пути.

Мощные сигналы тревоги: Убедитесь, что ваша сирена привлекает внимание. Мы можем выполнить установку вашей автомобильной сигнализации, чтобы убедиться, что у вас есть сирена, которая поворачивает головы, когда она выключается. Streetfighter может даже добавить все пользовательские датчики, которые вы хотите, чтобы убедиться, что у вас настроены все правильные триггеры.

Надежные датчики: Возможна установка датчиков удара и удара. Они имеют решающее значение как центральный аспект вашей автосигнализации Phoenix . У нас также есть датчики наклона и разбития стекла. Если вы серьезно относитесь к тому, чтобы не допустить злоумышленников к вашему автомобилю, пришло время позвонить в Streetfighter Motorsports по телефону 602-89.9-1513.

Дистанционный запуск: Мы можем добавить дистанционный запуск к вашей автосигнализации. Почему бы не завести машину на пару минут раньше в жаркие летние месяцы в Фениксе, штат Аризона? Сядьте в красивую крутую машину вместо того, чтобы чувствовать, что вы только что прыгнули в духовку.

Бесключевой доступ: Хватит возиться с этими ключами. Мы делаем вход без ключа проще простого. Позвоните нам сегодня и давайте обсудим, какие функции вы хотите видеть в своей автомобильной сигнализации.

Что-то не так с текущим будильником? Мы можем это исправить

Независимо от того, заводская сигнализация или неоригинальная у вас плохо установлена, мы можем ее починить. Мы определим, есть ли проблема с проводкой или необходимо заменить компонент вашей сигнализации. T Streetfighter Motorsports, у нас есть опыт и оборудование, чтобы гарантировать, что работа будет сделана правильно.

Местная семейная компания, преданная своим клиентам

Выбирая Streetfighter Motorsports, вы выбираете местную семейную компанию, которая относится к каждому клиенту так же, как мы относимся к своим соседям.

Не позволяйте крупным розничным торговцам устанавливать в вашем автомобиле некачественную автомобильную сигнализацию. Поверьте, мы будем относиться к вам с уважением и профессионализмом, которого вы заслуживаете. Мы серьезно относимся к своей репутации и всегда стремимся к тому, чтобы каждый клиент был на 100% доволен своей покупкой.

Позвоните в Streetfighter Motorsports сегодня по телефону 602-899-1513 , чтобы назначить встречу и получить обслуживание, которого вы заслуживаете.

Другие наши услуги, которые мы выполняем, включают:

Phoenix Car Audio/Stereo Installation
Установка автомобильного видео
Проверка освещения двигателя и диагностика автомобиля
Установка системы GPS
Ремонт электрооборудования автомобиля
Установка радар-детекторов Phoenix
Устройства Bluetooth

Как установить автомобильную сигнализацию

1994-2001 Акура Интегра

Стенд для подготовки сигналов тревоги

Стандартный тип установки сигнализации, который вы получаете, когда платите профессионалу за установку вашей сигнализации, просто неэффективен.

Для того, чтобы тревога была эффективной, блок управления должен быть невидимым и необнаружимым, сирена должна быть скрыта и недоступна, вся проводка должна быть спрятана в разъемном жгуте, сигнализация должна иметь собственную резервную батарею, и сигнализация должна иметь возможность для обнаружения всех видов вторжений.

1994-01 Акура Интегра
ПРОВОД	ЦВЕТ	МЕСТОПОЛОЖЕНИЕ
12 В ПОСТОЯННЫХ	ДАЛЬНИЙ СЛЕВА ВАРИАНТ ВЫХОД НА БЛОК ПРЕДОХРАНИТЕЛЕЙ
СТАРТЕР	ЧЕРНЫЙ/БЕЛЫЙ	ГЛАВНОЕ РЕЛЕ
ЗАЖИГАНИЕ	ЧЕРНЫЙ/ЖЕЛТЫЙ	КОРОБКА ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛИ
СТОЯНОЧНЫЕ ФОНАРИ (+)	КРАСНЫЙ/ЧЕРНЫЙ	ЖГУТ ПРОВОДОВ ЗАДНЕЙ ЧЕТВЕРТИ
ТРИГГЕР БАГАЖНИКА (-)	ЗЕЛЕНЫЙ	ЖГУТ ПРОВОДОВ ЗАДНЕЙ ЧЕТВЕРТИ
ТРИГГЕР ДВЕРИ (-)	СВЕТЛО-ЗЕЛЕНЫЙ/КРАСНЫЙ	ПОДНОЖКА ВОДИТЕЛЯ
ЗАМОК С ПИТАНИЕМ (-)	ЧЕРНЫЙ/БЕЛЫЙ	УДАР ВОДИТЕЛЯ
РАЗБЛОКИРОВКА ПИТАНИЯ (-)	ЧЕРНЫЙ/КРАСНЫЙ	УДАР ВОДИТЕЛЯ

Выберите место

Панель задней четверти

Периферийные устройства сигнализации

Лучший способ начать установку — убрать все периферийные устройства сигнализации. Под периферией я подразумеваю обе сирены, антенну, кнопку Valet и светодиод, все датчики, включая штифт капота, и крепление резервной батареи.

Антенна

Это трудное место для установки антенны, и вам придется позаботиться о добавлении «обезьяньих соплей», чтобы запечатать втулки от влаги. Выглядит хорошо, но установить лобовое стекло или боковое стекло было бы намного проще.

Диапазон имеет решающее значение для сигналов двусторонней пейджинговой связи. Для наилучшего диапазона установите антенну высоко и свободно заправьте лишнюю длину в обивку потолка. Никогда не затягивайте провод туго, иначе диапазон будет страдать. Другим аспектом дальности действия антенны является сила соединений питания и заземления. Я вернусь к этому позже.

Светодиод

Вам часто придется удлинять провода светодиодов при установке задней боковой панели, если только вы не получите сигнализацию, в которой светодиод и камердинер встроены в антенну. В данном случае я повторно использовал светодиод от его старой сигнализации.

Зазор в панели часов очень ограничен. Перед сверлением отверстия убедитесь, что светодиод подойдет. Просверлите отверстие с помощью сверла 17/64 или 1/4. В инструкции написано 9/32, но тогда светодиод будет болтаться, поэтому используйте напильник следующего размера меньшего размера и круглый. Прижмите светодиод к мягкой поверхности, например к рабочему столу с ковровым покрытием.

Кнопка Valet

Вы можете установить кнопку Valet так же, как и светодиод, за исключением того, что вы хотите скрыть ее. Обычно я просто жду, пока установка не будет завершена, программирую любые параметры, которые хочу, а затем убираю кнопку камердинера. Вы можете перевести сигнализацию в режим парковщика, быстро последовательно нажав кнопку блокировки, разблокировки и блокировки на пульте дистанционного управления.

Штифт капота

Сирена

Датчик наклона, датчик разбития стекла

В этой установке был только один датчик, и я не делал никаких снимков. Просто просмотрите все остальные записи. Между ними я рассмотрел все полезные типы сенсоров.

Серьёзно

Снятие нижней панели

За карманом для монет спрятан винт. Аккуратно подденьте его, как показано на рисунке.

Отверните остальные винты и снимите нижнюю панель приборов, начиная сверху.

Используйте панельную защелку, чтобы удалить упорный щелчок в ударе водителя.

Снятие пластика задней четверти

Снимите пластиковые упоры на дальних краях спинок задних сидений, затем сдвиньте спинку сиденья к центру и снимите хомут шарнира сиденья, который находится между боковой частью сиденья и пластиковой четвертью. Сложите их в сторону, не раздавливая задний ковер. Снимите 10 мм в задней части нижней части сиденья, затем поднимите спинку и отсоедините два передних зажима.

Удалите достаточное количество винтов и болтов, чтобы вы могли выдвинуть заднюю четверть достаточно, чтобы работать сзади. Если это ваша первая или единственная установка, вы можете просто вытащить весь пластик.

Осторожно подденьте край, как показано на рисунке. Старайтесь не убить пальцы и не помять пластик.

Здесь происходит волшебство. Честно говоря, просто снимите всю крышку задней четверти панели.

Установка блока управления

Эти фотографии из старого способа, которым я устанавливал сигнализацию. Если вы будете следовать моему руководству по подготовке сигналов тревоги, вместо этого вы установите сигнализацию в коробку.

Проводка

Пьезо-сирена

Подсоедините коричневый и черно-белый провода к сирене под капотом. Вставьте встроенный предохранитель между коричневым проводом и красным проводом сирены моторного отсека. Таким образом, вор не сможет закоротить вашу внутреннюю сирену, перерезав провод питания сирены моторного отсека и заземлив его. Используйте предохранитель на 1А. Если у вас есть дверные замки с электроприводом и вы очистили модуль 451M, как я упоминал в разделе «Подготовка к тревоге», вы можете использовать фиолетовые провода и держатель предохранителя для сирен.

Это может быть очень полезно для чистого ветвления сирен. Вы подключаете один провод к сирене моторного отсека. Любой из проводов на другом конце предохранителя подключается к коричневому выходу сирены сигнализации, а оставшийся провод подключается к проводу питания пьезоэлемента.

Территория

Обожмите все провода заземления в единую кольцевую клемму, затем заземлите ее на корпус заводским болтом или металлическим саморезом со стопорной шайбой. При необходимости соскребите краску, а затем снова заклейте.

Дверной пусковой механизм/Домашний свет

Закройте все двери, установите измеритель на непрерывность, подключите один щуп к массе шасси, а другой к подозрительному проводу. Непрерывности быть не должно (метр показывает 1). Откройте дверь, и счетчик должен упасть до 0. Проверьте каждую дверь по отдельности.

Триггер багажника

Триггер багажника — один из самых сложных проводов для обнаружения и подтверждения просто потому, что есть много проводов одного цвета. Триггер багажника на этой модели обычно представляет собой зеленый провод калибра 18. Соскоблите немного изоляции и подсоедините один из щупов от вашего измерителя. Установите счетчик на непрерывность. Заземлите другой зонд. Попросите друга открыть багажник вручную (и снова закрыть его, если это не тот провод). Ваш измеритель должен показать идеальную непрерывность. Этот провод часто доставляет мне проблемы. Вы можете подтвердить цвет провода, подойдя к защелке. Там будет контакт с одним проводом, который, очевидно, предназначен для триггера багажника.

Проложить провода к приборной панели

Поднимите эти пластиковые держатели в подножке, чтобы вы могли протянуть внутрь все провода сигнализации. Используйте разрезной ткацкий станок для секций между пластиковыми держателями. По сути, вам нужно будет проложить провода дверного замка, провод зажигания, постоянный провод и провод заземления при включении, если вы делаете второй запуск-убийство.

Дополнительные выходы блока предохранителей

У этой модели Integra, как и у многих других Honda/Acura, есть дополнительные выходы питания на блоке предохранителей под панелью приборов. Вы можете найти дополнительные штекеры в дверях и моторных отсеках на свалке или использовать быстроразъемные разъемы. Имеются постоянные выходы 12 В, вспомогательные выходы 12 В и выход для стояночного света.

94-95 Блок предохранителей Интегра

Дополнительные выходы № 1 и № 2 имеют постоянное напряжение 12 В (вставьте предохранитель в № 17 для опции № 1), № 3 и № 5 — дополнительные 12 В (вставьте предохранитель в № 16 для опции № 3), а № 4 — парковочный. Фары (предохранитель 19).

96-01 Блок предохранителей Интегра

Дополнительный выход № 1 в блоке предохранителей под панелью приборов имеет постоянное напряжение 12 В. Используйте дополнительный штекерный разъем и встроенный держатель предохранителя. Когда установка сигнализации завершена, вставьте предохранитель того же номинала, что и предохранитель на постоянном входе 12 В сигнализации.

Габаритные огни

Вы можете подключить сигнализацию к габаритным огням на дополнительном выходе блока предохранителей или на КРАСНО-ЧЕРНОМ проводе в подножках.

Постоянное 12 В

96-01 Блок предохранителей Интегра

Большой неаккуратный обжим соединителя слева не моя заслуга.

Зажигание 12 В

Вы можете получить истинное напряжение зажигания 12 В от черно-желтого провода 10 калибра в блоке предохранителей под панелью управления или жгуте проводов зажигания. Самый незаметный способ подключиться к нему — отсоединить провод от штекерного разъема, открыть контакт, обжать и припаять провод к проводу зажигания, а затем снова прикрепить его.

Реле стартера

В этом примере я поместил реле запуска-выключения сигнализации рядом со штатным реле стартера, где я прервал ЧЕР/БЕЛ провод. Я использовал заводское резьбовое отверстие, чтобы удерживать реле на месте. На этот start-kill никогда нельзя полагаться сам по себе. Я использую его как второстепенную меру, чтобы сбить вора с пути и затруднить диагностику состояния отсутствия запуска. Если им удастся найти реле там, где я его спрятал, они будут удивлены вторым старт-килом. Если этого недостаточно, чтобы заставить их сдаться, то только потому, что они полностью уединили вашу машину, и в этом случае мало что может спасти вашу машину, кроме устройства слежения.

Главное реле Старт Уничтожить

Эта деталь не обязательна, но я предпочитаю достать главный жгут реле со свалки. Я отсоединяю заземляющий провод, чтобы использовать его вместо исходного заземляющего контакта. Я убираю его и оставляю нетронутым, а землю на свалке подключаю к выключателю или реле запуска к сигнализации.

Я также хотел бы получить дополнительное главное реле и отрезать жгут проводов, чтобы сделать муляж в исходном месте. Вы даже можете соединить GRN/YEL и BLK с реальными проводами, чтобы они щелкали так же, как настоящее реле.

Снимите белую фиксирующую деталь и переместите ее в сторону. С передней стороны вилки сдвиньте маленький язычок внутри со штыря провода. Вытащите штифт из жгута штепсельной вилки. Спрячьте этот провод вместе с другими проводами, затем вставьте новый заземляющий контакт на его место. Продлите этот провод к выключателю, чтобы заземлить, или к реле запуска, управляемому сигнализацией.

Обычно к одному контакту главного реле подходят два черных провода. Если вы решите перерезать эти провода вместо того, чтобы заменить штифт на один со свалки, вам необходимо соединить два обрезанных провода со стороны автомобиля жгута проводов. Наденьте на них кусок термоусадки, а затем приклейте их к жгуту проводов.

Очевидно, вам нужно поддерживать этот угловой драйвер. Я убрал руку, чтобы сделать снимок.

Пришлось выпрямить скобу для установки заподлицо.

Вот несколько примеров того, как можно переместить главное реле.

Дверные замки

Если в вашем автомобиле есть дверные замки с электроприводом, вы захотите подключить вход без ключа. Если в вашем автомобиле есть ручные замки, вы можете установить исполнительные механизмы вторичного рынка (рекомендуется 2 провода), переоборудовать дверные замки с электроприводом или вообще не иметь доступа без ключа.

Дверные замки с электроприводом

Если ваш автомобиль поставляется с заводскими дверными замками, вам просто нужно подключить к ним зеленый и синий провода 22 калибра в кик-боксе водителя. Подсоедините зеленый отрицательный провод замка двери к черному/белому проводу автомобиля, а синий отрицательный провод отпирания двери к черному/красному проводу автомобиля. Если у вас возникли проблемы с поиском этих проводов, вам, возможно, придется перейти непосредственно к блоку управления или переключателю в двери водителя.

Некоторые сигнализаторы DEI поставляются с 451M, встроенным в мозг сигнализации, и 7-контактным жгутом для дверных замков. В этом случае подключите его следующим образом (отсоедините провода, отмеченные красным):

• h4/A — черный/белый до земли (внутренний свет)
• h4/B — Белый/Черный
• h4/C — зеленый/черный для блокировки проволоки
• h4/D — Фиолетовый/Черный в землю
• h4/E — Коричневый/Черный
• h4/F — синий/черный для разблокировки провода
• h4/G — фиолетовый в землю

Приводы вторичного рынка

У некоторых сигнализаций DEI есть отдельный жгут замка двери с 7 проводами. (1 для плафона, поэтому он не считается. Просто заземлите его.) Некоторые поставляются с отдельным блоком двойных реле 451M с 3-контактным разъемом для сигнализации. Оба подключены одинаково. DEI позаботится о 85-х и 86-х для вас.

• Фиолетовый — константа 12 В
• Синий/черный — провод разблокировки на приводе
• Коричневый/черный — заземление
• Фиолетовый/черный — постоянный 12 В
• Зеленый/черный — трос блокировки на приводе
• Белый/черный — заземление

Использование двух реле вместо 451M

Визуальное руководство для Patreons

Руководство по установке сигнализации, доступное на моей странице Patreon, находится в постоянном развитии, чтобы упростить понимание того, как должна выглядеть ваша проводка. Он охватывает все возможные сценарии с дверными замками, приводами, преобразованием в отпирание с приоритетом водителя, обходом / удалением модуля дверного замка OEM. В нем подробно описаны стартовые убийства, а также остальная проводка сигнализации. Поддержите Cause for Alarm и получите доступ к руководству уже сегодня!

Крышка багажника

Используйте исполнительный механизм дверного замка вторичного рынка для открывания багажника. «Trunk Pop Actuators» слишком велики для этого.

Привод сработает только в одном направлении, а затем вернется в состояние покоя или будет отведен назад небольшой пружиной, которую вы установите. Направление, в котором вы установите привод, определит, какая полярность вам нужна. Заземлите один провод привода на шасси. Подключите другой провод к выходу вашего реле (не входит в комплект).

• Реле открытия багажника
• 86 КРАСНЫЙ/БЕЛЫЙ — дополнительный выход на основном жгуте сигнализации
• 85, 87 КРАСНЫЙ Постоянный вход 12 В на жгуте резервного аккумулятора
• 30 Привод
• Другой провод привода идет на массу шасси

Закройте двери и багажник и включите сигнализацию. Убедитесь, что обе двери запираются при постановке на охрану и отпираются при снятии с охраны. Также убедитесь, что стояночные огни и светодиодная вспышка. Убедитесь, что обе сирены чирикают. Откройте дверь ключом и убедитесь, что он срабатывает, затем проверьте другую дверь и багажник. Убедитесь, что машина не заводится, когда срабатывает сигнализация, но заводится, когда она снята с охраны. Попробуйте перевести сигнализацию в служебный режим и снять ее (включите ключ, но заглушите двигатель и нажмите кнопку служебного).

По умолчанию требуется одно нажатие на кнопку Valet при включенном зажигании, чтобы перевести сигнализацию в режим Valet. Запрограммируйте его на 2 или более нажатий и запишите это в буклете, или просто запрограммируйте любые параметры, которые вы хотите, а затем полностью удалите кнопку служебного автомобиля.

Как только вы убедитесь, что сигнализация полностью функциональна, соберите свой салон и проведите еще одну быструю проверку.

Устранение распространенных ошибок

• Проблема: Тревога не реагирует на пульт.
• Решение: Проверьте питание и заземление сигнализации, предохранитель питания и полностью ли подключена антенна. Пейджинговая сигнализация DEI, не имеющая дистанционного запуска, позволяет запрограммировать один пульт для управления четырьмя автомобилями. Найдите маленький значок с цифрой. Это может быть любое значение от 1 до 4, но должно быть установлено значение 1. Вы можете изменить его, нажав маленькую синюю кнопку на задней панели пульта дистанционного управления.
• Если это бывшая в употреблении сигнализация, вам может потребоваться перепрограммировать пульт на сигнализацию с помощью ключа и кнопки Valet (см. руководство).
• Проблема: Сигнализация срабатывает только на двери водителя.
• Решение: Вы нажали на курок водительской двери. Другие двери выше по течению от этого провода. Вместо этого коснитесь кнопки двери пассажира.
• Проблема: Сигнализация не приводит в действие дверные замки.
• Решение: Для работы системы дверного замка должны быть подключены провода блокировки и разблокировки.
• Проблема: Двери блокируются при снятии с охраны, разблокируются при постановке на охрану.
