Измерение тока мультиметром | У электрика.ру

by Электрик со стажем  18/05/2017 | 8:04 0 Posted in Советы электрика

Для каждого владельца дома или квартиры я советую немедленно приобрести этот приборчик. Ведь измерение тока мультиметром происходит намного чаще, чем может показаться на первый взгляд. В этом сегменте рынка продаж разнообразие моделей просто зашкаливает.

В первую очередь потребуется определиться с обозначениями, которые нанесены на мультиметр. Я подобрал и отметил все параметры, являющиеся общими для всех модификаций. Хочу предупредить, что в случае полного непонимания данных значений, вам и сам тестер не нужен.

А теперь поехали по пунктам:

1. Предстоящее измерение сопротивления указывает данный значок. На снимке вы можете увидеть, что предполагаемый диапазон сопротивления, который доступен измерению находится в пределах 0-200 МегаОм.
2. Обозначение постоянного напряжения. Если переключатель устройства находится в этом положении, вы получаете доступ к определению параметров постоянного тока. Для тестера, который я показал вам, доступно выполнение операций в диапазоне от 0 миливольт до 1000 вольт включительно.
3. Переменное напряжение измеряется при настройке с помощью этого значка. Здесь можно определиться с показателями в пределах 0 миливольт-750 Вольт.
4. КУТ (коэффициент усиления транзисторов) – функциональное предназначение данного значка. Для стандартных операций он не применяется, и вам не стоит заострять на нем внимание.
5. Измерить номинальную емкость в Фарадах позволит перемещение переключателя на этот значок. Здесь показатели доступного тестирования находятся от 0 до 200 микроФарад.
6. В пределах от 0 и до 20 Ампер выполняются операции по измерению силы тока постоянного напряжения.
7. В точно таком же диапазоне происходит тестирование силы тока переменного напряжения.
8. Уровень падения напряжения в миллиВольтах на определенном измеряемом элементе позволяет уточнить диодная проводка. Не стоит удивляться вышеизложенной фразе, я ничего не напутал. Вся оригинальность подобной функции в пикающем сигнале, который звучит при высвечивании падения напряжения на величину меньше 100 миллиВольт. Некоторые отличия могут наблюдаться при пользовании разными тестерами. Обращайте внимание в процессе выбора на наличие такого функционала, чтобы пользоваться устройством с полным арсеналом возможностей тестирования.

Как измеряется сила тока

Приступая к этой процедуре, следует руководствоваться очень важным правилом. При определении этой величины соединение щупов с нагрузкой выполняется последовательно. Для всех других параметров измерение соединение производится параллельно.

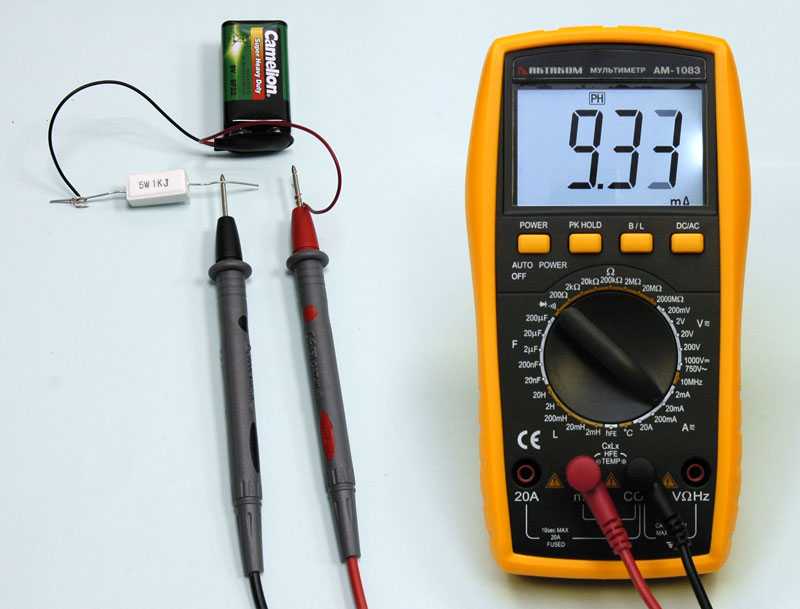

Более наглядно верно выполненное сочетание нагрузки и щупов для тестирования тока посмотрите на рисунке ниже:

Не трогаем щуп черного цвета, размещенный в гнезде с обозначением СОМ. В разъем с отметкой хА или mA переносится красный штекер. На месте х подставляем максимальные параметры тока, измеряемые нашим мультиметром.

Для моей модели этот показатель равен 20 Ампер, что обозначено рядом с гнездом. Сам щуп располагаем в том гнезде, которое максимально подходит к значениям силы тока, измеряемого вами. В ситуации, когда эта величина неизвестна, не раздумывая, используйте разъем хА.

Рассмотрим вот такой пример – нагрузка кулера от ПК. На тестере выставляем 12 В и делаем настройку на измерение постоянного тока – в нашем случае предел составил 20 Ампер. Используем рассмотренную выше схему и получаем показания, абсолютно идентичные имеющимся на встроенном в блок питания амперметре.

При работе с током переменного напряжения прокручиваем мультиметра соответствующий значок и выполняем замеры по аналогичной схеме.

Постоянное напряжение

Давайте для эксперимента возьмем стандартную батарейку:

На этом элементе обозначение тока 550 мAh. 1,2 Вольта – номинальное для этой батарейки напряжение. С этим вроде бы разобрались, но для многих загадкой является понятие «ток в течение часа». При потреблении тока лампочкой, «съедающей» 550 мА, она сможет светить один час. А вот более слабая модель, потребляющая 55 мА, будет работать 10 часов. Чтобы долго не мучиться, даю простой совет – поделите значение, указанное на батарейке, на параметры, написанные на загрузке, и определяем время работы батарейки до полной разрядки. Не надо владеть высшей математикой, чтобы сделать такой элементарный расчет.

Достаточно расположить щупы на плюсе и минусе для выполнения замеров напряжения. В нашем случае речь идет о показателе 1,28Вольт. Помните,  что новая батарейка должна иметь это значение выше указанного на этикетке.

Переходим к блоку питания. Замер производится после установки 10 Вольт.

Как можно увидеть, черный минус и красный плюс дали нам значение 10,09 Вольт. Разницу в 9 сотых можно не принимать во внимание.

При варианте с неправильным подсоединением щупов криминала не случится. Нам просто высветится такой же результат со знаком «минус».

Чтобы вы не попали в неприятную ситуацию, напоминаю, на каких мультиках такая методика не работает:

Переменное напряжение

Здесь мы поработаем с обычной розеткой. Переключатель должен быть установлен на обозначении предела измерения переменного напряжения. При этом не надо размышлять о минусе и плюсе, в этом случае их просто нет. Мы имеем дело с фазой и нулем. Более доступно это выглядит так – опасность представляет только фаза, а вот ноль ничем нам не грозит.

Может возникнуть вопрос – у меня высвечивается цифра 215, а ведь по умолчания в розетке должно быть напряжение 220 Вольт. Но это находится во вполне допустимых рамках колебаний в сети. Если вы производите тестирование достаточно часто, можете убедиться, что столь идеального показателя в бытовых розетках на практике никогда не бывает. Разницу в разумных пределах в расчет не следует брать.





Электрик со стажем

Измерение силы тока мультиметром самостоятельно

≡  28 ноября 2016   ·  Рубрика: Дача

Каждый, который, так или по другому, связан с электроникой или электрикой, совсем не обойдется без подобного устройства как мультиметр. если вы даже готовитесь просто смастерить заземление электроточки, вам потребуется выполнить измерение тока.

Как померять ток мультиметром?

Сначала необходимо понять, как работает данный прибор. Начинаем с обозначений на мультиметре. На любом приборе постоянно имеется:

1. Значок сопротивления. Показывает отметку, на которую необходимо установить указатель. Тут же указан диапазон сопротевлений. В большинстве случаев он может составлять от 0 Ом до 200 Мом.
2. Постоянный ток. Означает куда нужно устанавливать тумблер. Примерный диапазон измерений: 0 – 1 кА.
3. Подобный значок для электрического тока. Диапазон измерений – 0 В – 750 А.
4. Значок измерения непрерывного и переменного напряжения. Меряет напряжение в границах 20 В.
5. Значок диодной прозвонки. Ее спецификой считается то, что при значении сопротивления до 100 Ом из мультиметра доносится пикающий сигнал.

Давая ответ на вопрос, как померять силу тока мультиметром, нужно заявить, что при этом щупы соединяются постепенно с нагрузкой. Потом ручка устанавливается на подходящий значок, в таком случае это постоянный ток.

К примеру, нагрузкой считается вентилятор от компьютера. Тогда тот, кому интересно, как измерить силу тока мультиметром, должен выставить на экране 12 В и крутить ручку непрерывного тока. На приборе выставляем измерительный предел тока до 20 А.

В первую очередь необходимо выверить прибор на каком-нибудь устройстве, сила тока в котором знаменита заблаговременно. Тем, кто уже знает, как примерить силу тока мультиметром, будет достаточно легко это выполнить.

В большинстве случаев, те, кто знает, как померять электрический ток мультиметром, подсоединяют прибор к одному из разрывов фазных проводов устройства. При измерении частоты тока необходимо учитывать, что если ток более 200 мА и для него предусматривается специализированная клемма, щуп следует переставить.

Как мультиметр меряет сопротевление?

В составе любого универсального мультиметра постоянно имеется прибор для измерения электрического (омического) сопротивления. С его помощью и выполняется замер сопротивления. При помощи данного прибора легко можно узнать сопротевление сети, электрической цепи или резистора. Более того, измерение сопротивления позволяет выверить исправность многих компонентов электросети – резисторов, преобразователей электрической энергии, предохранителей, катушек индуктивности и т д. При помощи измерения сопротивления мультиметром можно тоже выверить трудоспособность конденсаторов, выявить обрывы переходов транзисторов, определить цельность электрических соединений.

Давая ответ на вопрос, как померять сопротевление резистора мультиметром, сначала необходимо подобрать секцию с обозначением значка омега. Если Вы вдруг не вкурсе, как померять сопротевление в сети, начните с приблизительного определения его размера в измеряемой сети. Выставляя измерительный предел, следите, чтобы он был больше будущего сопротивления резистора.

Зная, как выверить сопротевление мультиметром, вы легко сумеете избегать большинства неисправностей компонентов сети. При выполнении измерений нельзя касаться рукой щупов и остальных токоведущих частей прибора, так же как и при этом прибор измерит сопротевление вашего тела, а это означает, итог будет неверным. На видео детально показан процесс измерений.

Способность работать с данным прибором главное для тех, кто желает выяснить, как измерить сопротевление заземления мультиметром. Зная сопротевление заземления легко можно избегать большинства сложностей в работе.

Измерение силы тока

Измерение тока мультиметром

Как измерить ток в цепях с помощью мультиметра.

Поставить лайк и поделиться

Ток по закону Ома есть отношение напряжения к сопротивлению. Это поток выборов в цепи с единицей s.I в амперах. Измерение тока с помощью мультиметра — один из лучших способов измерения тока в цепи. Измерение тока делает проектирование цепей простым и точным.

При измерении тока в цепи цепи должны быть разомкнуты, при этом амперметр проходит через разомкнутую цепь последовательно или на одной линии с цепями.

Это означает, что амперметр должен быть подключен к пути, по которому текут электроны, для измерения тока. Амперметр может быть панельным или переносным. В связи с этим постом мы будем использовать портативные счетчики.

Как проверить электронный диод с помощью мультиметра

Измерение постоянного тока с помощью аналогового мультиметра.

Для измерения постоянного тока с помощью аналогового мультиметра необходимо выполнить следующие процедуры.

• Вставляет щупы измерителя в слоты мультиметра. Черный щуп к слотам COM, а красный щуп к мА или А в зависимости от измеряемого тока. При измерении сильного тока подключите красный щуп к A, а при измерении слабого тока — к мА.

• Установите ручку выбора диапазона в режим постоянного тока, а также выберите соответствующий диапазон, который вы измеряете. Рекомендуется установить диапазон на более высокий диапазон, чтобы его можно было отрегулировать при измерении. Это необходимо для предотвращения повреждения счетчика при перегрузке током выше выбранного диапазона.

• Выключите цепь и безопасно извлеките измерительные щупы после измерения тока.

• выключите измеряемую цепь и разорвите цепь, чтобы счетчик был подключен последовательно или последовательно к той части, где мы хотим измерить ток.

• Подсоедините красный щуп к положительной стороне или источнику, а черный щуп к конечной стороне, замыкая цепь. Измеритель укажет на отрицательное отклонение, если датчики будут подсоединены измененным образом.

• Включите питание и оптимизируйте диапазон измерителя, опустив ручку диапазона, чтобы получить максимальное отклонение.

Измерение переменного тока с помощью аналогового мультиметра.

измерение переменного тока с помощью аналогового мультиметра практически аналогично измерению постоянного тока. Разница между ними не большая.

Измерения переменного тока выполняются в соответствии со следующими процедурами.

• правильно вставляет щупы мультиметра. Задний щуп к разъему COM, а красный щуп идет к мА или А. В зависимости от текущего измерения, если он высокий или низкий.

• установите ручку выбора диапазона в режим переменного тока. Установите более высокий диапазон для текущих измерений.

• Подсоедините красный щуп к стороне источника, а второй щуп к другой стороне цепи. Сделать счетчик последовательно с цепями.

• Включите питание цепи и начните регулировку ручки диапазона для максимального отклонения стрелки.

ПРИМЕЧАНИЕ. При использовании аналогового мультиметра для измерений всегда устанавливайте стрелку на нулевое значение перед началом измерений. Измерение тока с помощью цифрового мультиметра

Измерение тока с помощью цифрового мультиметра

Цифровые мультиметры в настоящее время широко используются во всем мире больше, чем аналоговые, благодаря многим преимуществам, которые они имеют по сравнению с аналоговыми. 9Цифровой мультиметр 0003

делает измерения приборов более простыми и точными по сравнению с аналоговыми.

Простые советы по проверке конденсатора с помощью мультиметра.

Ниже приведены преимущества цифрового мультиметра перед аналоговым;

• Отображает измеренные значения в цифровом виде, тем самым устраняя ошибки из-за параллакса.
• Некоторые цифровые мультиметры имеют автоматический выбор диапазона. Например, при измерении напряжения с помощью измерителя все, что вам нужно сделать, это выбрать режим измерения напряжения. И измеритель будет измерять напряжение, не обращая внимания на высокое или низкое напряжение. он использует его, чтобы выбрать диапазон того, что он измеряет.

Измерение постоянного и переменного тока с помощью цифрового мультиметра.

• возьмите цифровой мультиметр и включите его.

• Подсоедините датчики к измерителю. Черный на COM, а красный на A.

• Установите ручку переключателя на переменный или постоянный ток. в зависимости от того, что вы измеряете.

• Установите диапазон селектора на более высокий диапазон, превышающий ожидаемое значение, которое вы измеряете. Например, при измерении тока 5А я устанавливаю ручку на диапазон выше 5А. Я могу решить выбрать 10А или 20А в диапазоне тока счетчика.

• Разомкните цепь и последовательно подключите счетчик к цепи. т. е. используя один датчик для подключения к источнику, а другой датчик к цепи, делая цепь замкнутой. И метр последовательно к цепи.

• Включите питание цепи, и счетчик начнет отображать величину тока, протекающего через цепь.

Измерение тока с помощью мультиметра с токоизмерительными клещами

Это самый простой и легкий метод измерения тока в цепи. Но из-за того, что иногда не все мультиметры имеют эту функцию, это усложняет задачу. Тем не менее, если ваш измеритель не имеет функции зажима, следует использовать следующий метод, описанный ранее.

Ниже приведены способы измерения тока с помощью мультиметра с токоизмерительными клещами.

• Возьмите мультиметр с клещами и установите центральную ручку на Ампер (А). Учитывая, что вы хотите измерить, постоянный или переменный ток. Установите ручку в положение AC при измерении переменного тока и в положение DC при измерении постоянного тока. Возможно, некоторые счетчики являются автоматическими и могут использоваться для измерения как переменного, так и постоянного тока, пока счетчик настроен на ампер (А).

• На клещах есть кнопка, используемая для открывания клещей. При нажатии на кнопку зажим на счетчике стремится разомкнуться.

• Нажмите кнопку и проденьте ее через провод, по которому вы хотите измерить ток.

• Освободите руку от кнопки и закройте зажим и проведите провод через центр зажима.

Мультиметр с токоизмерительными клещами

• На экране мультиметра будет отображаться величина тока, протекающего по проводу.

Примечание: при использовании зажима не зажимайте два провода одновременно. Вместо этого зажимайте и измеряйте их отдельно.

Поставить лайк и поделиться

By Sparkrey 4 ноября, 2020 ЭлектроникаLeave a Comment on Как измерить ток в цепях с помощью мультиметра.

Измерение тока | Цифровой мультиметр| Амперметр Дарсонваля

требуется измерение тока при определенных работах по поиску и устранению неисправностей. Вам нужно будет знать, какое значение тока протекает в части цепи. Измерение тока создает часть основы для анализа цепи, которая может привести вас к причине проблемы. Для измерения тока используется амперметр.

Обычно используются два основных типа счетчиков. Самый простой вид для чтения — это современный цифровой мультиметр. Цифровой мультиметр отображает значения в виде цифр. Этот прибор может измерять ток, сопротивление и разность потенциалов. Вы выбираете тип измерения и диапазон с помощью элементов управления на передней панели прибора.

Цифровой мультиметр

Измерение тока возможно только при выборе ручки Ампер (A). Измерение тока любого электрического компонента требует подключения щупов измерителя к нему.

Старый тип счетчика имеет электромеханический механизм, называемый механизмом Дарсонваля, который отображает значения. Это движение работает, используя взаимосвязь между электричеством и магнетизмом.

Базовая конструкция механизма Д’Арсонваль.

Конструкция механизма D’Arsonval

Механизм разработан таким образом, что небольшой ток течет по катушке провода, подвешенной в сильном магнитном поле. Магнитное поле воздействует на электроны, когда они движутся по катушке. Сила направлена ​​в противоположные стороны с двух сторон катушки. Таким образом, две силы, действующие на противоположные стороны катушки, производят одинаковое скручивающее действие на катушку.

Катушка подвешена так, что может вращаться в ответ на скручивающий эффект магнитного поля. Но чтобы повернуться, катушка должна частично намотать небольшую пружинку. Пружина оказывает еще одно скручивающее действие на катушку. Этот эффект противостоит скручивающему эффекту магнитного поля. Чем больше вращается катушка, тем больше она должна наматывать пружину, увеличивая скручивающий эффект пружины.

Катушка достигает положения, при котором скручивающий эффект магнитного поля точно уравновешивает скручивающий эффект пружины. Это положение служит мерой величины тока, протекающего через катушку. Указатель, прикрепленный к катушке, показывает, насколько далеко повернулась катушка относительно фиксированной шкалы. Шкала может показывать ток, сопротивление, разность потенциалов, в зависимости от того, как счетчик подключен к цепи и к другим устройствам внутри. Шкала может быть откалибрована в амперах, омах или вольтах

Амперметр Д’Арсонваля для измерения тока

В амперметре большая часть тока, протекающего через счетчик, проходит вокруг его механизма. Он проходит через специальный резистор, называемый шунтом. Сопротивление шунта довольно низкое. Тем не менее, он точно установлен, так что известная часть тока проходит через механизм Д’Арсонваля. Точность шунтирующего резистора определяет точность показаний амперметра.

Амперметр движения Д’Арсонваля

Сопротивление шунта определяет чувствительность и диапазон амперметра. Чем выше сопротивление шунта, тем больше доля тока, проходящего через механизм счетчика. Увеличение этой доли повышает чувствительность измерителя и уменьшает величину тока, необходимого для получения полномасштабного отклонения движения измерителя. В большинстве амперметров вы можете повернуть поворотный переключатель, чтобы выбрать любой из нескольких шунтов.
