Быстрый старт в аналоговом моделировании — Документация Qucs Help 0.0.18

Qucs (произносится: kju:ks) — симулятор цепей с графическим пользовательским интерфейсом. Он способен выполнять различные виды моделирования (например, на постоянном токе, S-параметров и т.д.). Этот документ дает краткое описание того, как пользоваться Qucs.

При первом запуске Qucs создает папку ”.qucs” в Вашей домашней папке. Каждый файл сохраняется в этой папке или в одной из ее подпапок. После загрузки Qucs показывается главное окно, которое выглядит примерно как на рис.1. С правой стороны расположена рабочая область (6), в которой содержатся схемы, документы показа данных и т.д.. С помощью вкладок (5) над этой областью можно быстро переключиться на любой документ, открытый в данный момент. С левой стороны главного окна Qucs находится еще одна область (1), содержание которой зависит от состояния вкладок, расположенных над ней: “Проекты” (2), “Содержание” (3) и “Компоненты” (4). После запуска Qucs активируется вкладка “Проекты” (2).

Так как Вы запустили программу в первый раз, эта область пустая, поскольку у Вас еще нет ни одного проекта. Нажмите кнопку “Создать” прямо над областью (1) и откроется диалоговое окно. Введите имя для Вашего первого проекта, например, “firstProject” и нажмите кнопку “Создать”. Qucs создает папку проекта в папке ~/.qucs, для этого примера “firstProject_prj”. Каждый файл, принадлежащий этому новому проекту, будет сохранен в этой папке. Новый проект немедленно открывается (это можно прочитать в заголовке окна) и вкладки переключаются на “Содержание” (3), где показывается содержание открытого в данный момент проекта. У Вас еще нет ни одного документа, поэтому нажмите кнопку сохранения на панели инструментов (или используйте главное меню: Файл->Сохранить) чтобы сохранить документ без названия, который заполняет рабочую область (6). После этого появится диалоговое окно для ввода имени нового документа. Введите “firstSchematic” и нажмите кнопку “Сохранить”.

Рис. 1 — Главное окно Qucs

Теперь нам нужно сделать простое моделирование на постоянном токе, то есть мы хотим проанализировать схему на рис. 1. Выберите вкладку “Компоненты” ( (4) на рис. 1). Там Вы увидите выпадающий список, в котором можно выбрать группу компонентов и, ниже, компоненты выбранной группы. Выберите “дискретные компоненты” и нажмите на первый символ: “Резистор”. Перемещая курсор мыши в рабочую область (6), Вы переносите рисунок обозначения резистора. Нажатие правой кнопки мыши вращает обозначение, нажатие левой кнопки мыши помещает компонент на схему. Повторите этот процесс для всех компонентов, показанных на рис. 1. Источник напряжения может быть найден в классе компонентов “источники”, обозначение заземления может быть взято из класса “дискретные компоненты” или с панели инструментов, требуемое моделирование определяется с помощью больших блоков моделирования, находящихся в классе компонентов “виды моделирования”. Чтобы изменить параметры второго резистора, сделайте двойное нажатие левой кнопки мыши на нем. Откроется диалоговое окно, где можно изменить сопротивление. Введите “100 Ohm” в поле редактирования справа и нажмите Enter.

Чтобы соединить компоненты, нажмите кнопку с проводником на панели инструментов (или воспользуйтесь главным меню: Вставка->Проводник). Переместите курсор на незанятый вывод (помеченный маленьким красным кружком). Нажатие кнопки мыши на нем начинает проводник. Теперь передвиньте курсор к конечной точке и снова нажите кнопку мыши. Теперь компоненты соединены. Если Вы хотите изменить направление изгиба проводника, нажмите правую кнопку мыши, прежде чем делать конечную точку. Вы можете также закончить проводник, не нажимая ни на свободный вывод, ни на проводник: просто сделайте двойное нажатие левой кнопки мыши.

Наконец, очень важно пометить узел, в котором Вы хотите, чтобы Qucs рассчитал напряжение. Нажмите на панели инструментов кнопку для метки проводника (или воспользуйтесь меню: Вставка->Метка проводника). Теперь нажмите кнопку мыши на выбранном проводнике. Откроется диалоговое окно и можно ввести имя узла. Напишите “divide” и нажмите кнопку “Ok”. Теперь схема должна выглядеть как на рис. 1.

Для запуска моделирования нажмите кнопку моделирования на панели инструментов (или используйте меню: Моделирование->Моделировать). Откроется окно и покажет продвижение процесса. После успешного завершения моделирования открывается документ показа данных. Обычно все это происходит так быстро, что Вы увидите лишь быстрое мелькание. Теперь Вам нужно поместить диаграмму, чтобы увидеть результаты моделирования. Слева находится класс компонентов “диаграммы”, который выбирается автоматически. Нажмите на “Табличная”, перейдите в рабочую область и поместите ее, нажав левую кнопку мыши. Открывается диалоговое окно, где можно выбрать, что следует показать в новой диаграмме. В левой области видно имя узла, которое Вы задали: “divide”. Сделайте двойное нажатие кнопки мыши на нем, и оно будет перенесено в правую область. Выйдите из диалога нажатием кнопки “Ok”. Теперь виден результат моделирования: 0.666667 вольт. Замечательно, похлопайте себя по плечу!

back to the top

Быстрый старт в цифровом моделировании — Документация Qucs Help 0.

0.19

Qucs — это также графический интерфейс пользователя для выполнения цифрового моделирования. Этот документ вкратце описывает, как для этого пользоваться Qucs.

For digital simulations Qucs uses the FreeHDL program (http://www.freehdl.seul.org). So the FreeHDL package as well as the GNU C++ compiler must be installed on the computer.

There is no big difference in running an analog or a digital simulation. So having read the Getting Started for analog simulations, it is now easy to get a digital simulation work. Let us compute the truth table of a simple logical AND cell. Select the digital components in the combobox of the components tab on the left-hand side and build the circuit shown in figure 1. The digital simulation block can be found among the other simulation blocks.

Цифровые источники S1 и S2 подключены ко входам, узел с меткой Output является выходом. После выполнения моделирования открывается страница показа данных. Поместите на нее диаграмму Таблица истинности и вставьте переменную Output. Теперь показывается таблица истинности двух-входового элемента И. Поздравления, первое цифровое моделирование сделано!

Рис. 1 — Главное окно Qucs

Таблица истинности — не единственный вид моделирования, который может выполнить Qucs. Возможно также подать в схему случайный сигнал и посмотреть выходной сигнал во временной диаграмме. Чтобы это сделать, нужно изменить параметр Type блока моделирования на TimeList и в следующем параметре нужно ввести продолжительность моделирования. Теперь у цифровых источников другой смысл: они могут выдавать случайную последовательность битов, для чего им нужно задать первый бит (низкий или высокий) и список моментов времени следующей смены состояния. Обратите внимание, что этот список повторяется после конца. Поэтому, чтобы получить тактовые импульсы с частотой 1 ГГц и скважностью 1:1, в этом списке должно быть записано: 0.5ns; 0.5ns.

Для отображения результатов этого типа моделирования есть временнАя диаграмма. В ней результаты всех выходных сигналов могут быть изображены построчно в одной диаграмме. Так что успехов в этом деле…

Файловый компонент VHDL

Более сложные и более универсальные виды моделирования могут быть выполнены с помощью компонента “файл VHDL”. Этот компонент может быть взят из списка компонентов (раздел “цифровые компоненты”). Тем не менее, рекомендуется следующий способ: файл VHDL д олжен быть в составе проекта. Затем перейдите в просмотр содержимого проекта и нажмите на имя файла. Войдя в область построения схем, поместите компонент VHDL.

Последний объектный блок в файле VHDL определяет интерфейс, то есть здесь должны быть объявлены все входные и выходные выводы. Эти выводы показываются также на схемном обозначении и могут быть соединены с остальной схемой. Во время моделирования исходный код файла VHDL помещается в VHDL-файл верхнего уровня. Это следует учитывать, поскольку это приводит к некоторым ограничениям. Например, имена объектов в VHDL-файле должны отличаться от имен, уже данных подсхемам. (После моделирования полный исходный код можно увидеть, нажав F6.

Пользуйтесь этим, чтобы прочувствовать процедуру.)

back to the top

Первые шаги в Qucs. Измерение тока

Для хорошей работы нужен хороший инструмент. И об инструментах электронщика можно разговаривать очень долго. Мультиметр, паяльник и осциллограф — это капля в море. Но есть один инструмент, про который легко забыть, потому что он «сам собой подразумевается».

Компьютер. Обычный персональный компьютер, правда, заряженый специальным софтом. В основном это САПР для схем и плат, а также среда разработки для прошивок. Но прежде чем мы ломанемся увековечивать мысль в текстолите, нужно обрести некоторую уверенность в своей схеме. Добиться этого можно по-старинке, расчетами на бумаге и макетированием. Однако, можно сделать иначе — прибегнуть к компьютерному моделированию. Ну а что, формул в электротехнике много, а компьютер по сути есть большой калькулятор.

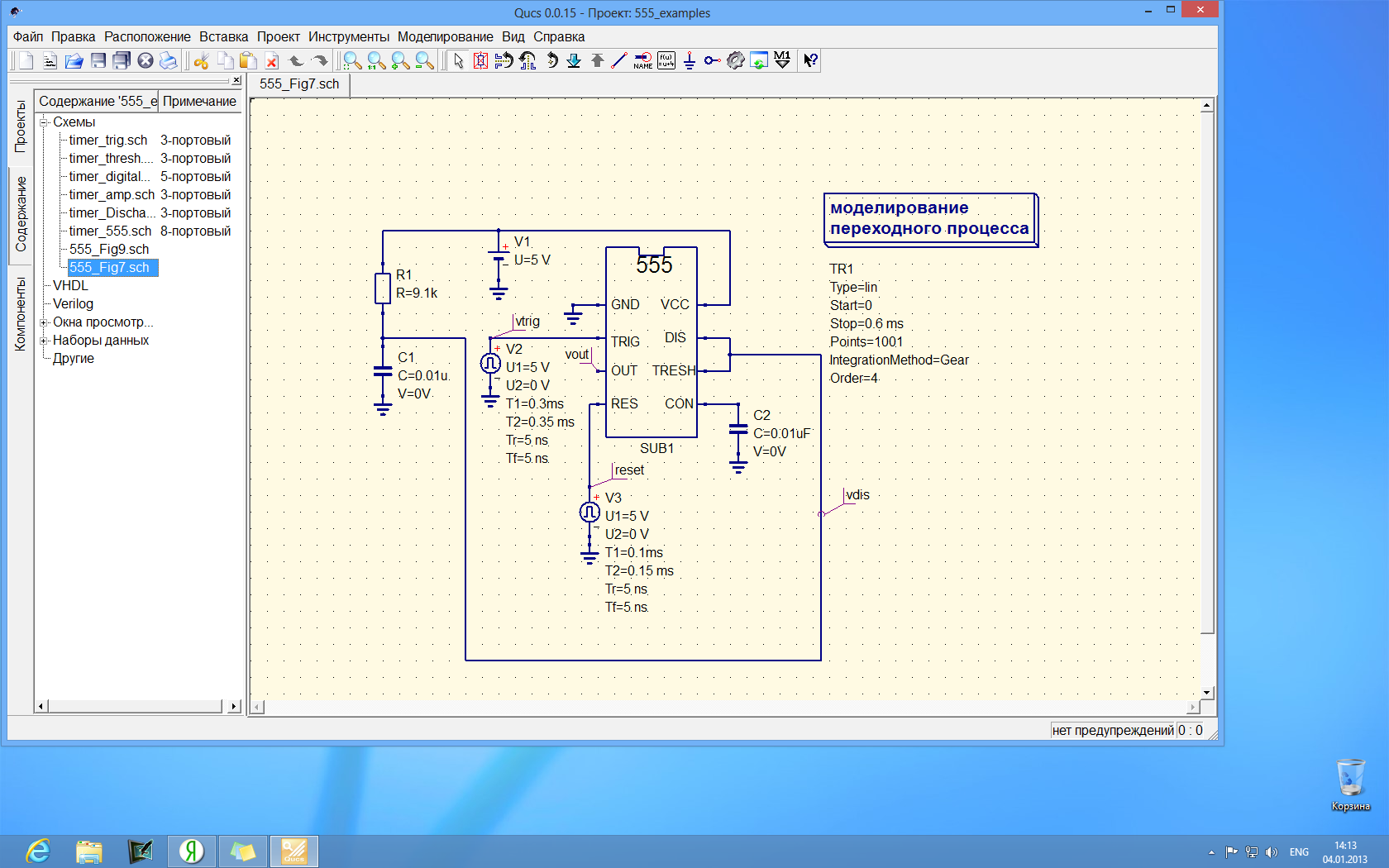

В этой заметке хочется рассказать про Qucs. Он не так известен как Протеус или LTSpice, но вполне себе хорош. Кроме того, он относится к свободному ПО, что также дает ему бонусные очки. Правда, работа в Qucs имеет свои нюансы, которые сподвигли меня сделать небольшой видео-туториал (также на RT). Если вам нужен быстрый старт и «куда там тыкать» — рекомендую к просмотру. Здесь же я сфокусируюсь на впечатлениях, на сравнении Qucs и LTSpice, ну и попутно дам пару подсказок из упомянутого видео.

В самом начале работа в программе выглядит довольно простой. Создал проект и погнали рисовать. Библиотеки организованы вполне удобно, инструменты мыши тоже понятные. Единственное, что напрягало — это переворот компонентов при установке. Почему-то комбинация Ctrl+R работает только на установленном компоненте, а «в курсоре» элемент надо вращать правой кнопкой мыши. Впрочем, редактировать схему в Qucs мне все равно понравилось больше, чем в LTSpice.

Сложности для нового пользователя наступают тогда, когда дело доходит до моделирования. В принципе, основная идея такая же, как в LTSpice — на схеме размещается объект «блок моделирования», через который мы приказываем программе «копать от забора до обеда». Однако подход к пользователю у программ разный. Qucs требует ручного управления и полного понимания ситуации — блок моделирования ставим руками, имена цепей задаем явно, отображение результата также организуем вручную, добавляя нужную величину в свойствах таблицы или графика. LTSpice автоматизирует все эти вещи. Имена цепям давать не обязательно, достаточно тыкать в них «щупом», и график сам вылезет.

Справка в Qucs скудновата на обьяснение основ, но кроме нее вместе с программой распространяется официальный «быстрый старт» на английском — документ с несколькими упражнениями, разжеванными по шагам. Более того, в первом упражнении делают пару отступлений и знакомят с записью чисел, поддерживаемыми единицами измерения и форматом записи величин. В общем, хотя бы первые 20 страниц просмотреть стоит.

Потом, все же, возникают вопросы. Во-первых, сложность примеров в руководстве скачет — сразу за делителем напряжения на постоянном токе почему-то идет пример с характеристиками транзистора, а элементарный пример с полосой пропускания RC-фильтра задвинут в конец документа. Во-вторых, при беглом просмотре тех 46 страниц я так и не увидел способа измерения тока в произвольной ветке.

Вопрос с измерением тока рассмотрим поближе. В руководстве сказано, что названия величин в программе состоят из двух частей. Напряжение в узле node будет называться node.V, а ток через компонент name будет называться name.I. Все вроде бы понятно, но прикол в том, что мы можем наблюдать только величины из автоматически сгенерированного списка. В первом примере (делитель напряжения) список будет содержать только напряжения в узлах, которым мы явно задали метки, и ток через источник постоянного напряжения. Там нет токов через резисторы! При этом авторы руководства тонко пошутили над нами — в примере с транзистором измеряется ток через коллектор, да, но коллектор подключен напрямую к источнику напряжения. То есть ток коллектора равен току через источник питания, который в списке появится по-любому.

Как решается этот вопрос? Ставим в разрыв компонент «измеритель тока», как на картинке. Не особо элегантно, конечно, но в целом приемлемое решение.

В целом же работа в Qucs мне пока что понравилась. Эдакий «электротехнический MathCAD» — упор на гибкость в оформлении документа. Несмотря на пугающий номер версии с двумя нулями впереди, все выглядит цивилизованно 😀 В общем, попробуйте сами.

Софт для выполнения лабораторных работ по электротехнике

    Начну цикл постов о решении моих задач, я пожалуй с обзора программ, облегчающих выполнение заданий по расчету цепей постоянного тока. В него войдут всего 2 программы: универсальный симулятор цепей QUCS и Circuit Magic — программа, рассчитывающая цепи по законам Кирхгофа, а так же методами контурных токов и узловых потенциалов.
  1. Qucs
    Прежде всего, перед началом выполнения задания, схему нужно где-то смоделировать и найти все токи, для того, чтобы получить значения, по которым мы будем затем сверяться .  Для этого я использовал открытый симулятор электрических цепей QUCS. Страница проекта находится здесь: http://qucs.sourceforge.net/index.html
    Проект бесплатный, с открытым кодом, интуитивно понятным интерфейсом и множеством функций.

       Если вам нужно  быстро собрать и смоделировать   несложную схему, можно воспользоваться мои черновиком методички для простейшей лабы:

2. Circuit Magic

    После того как цепь собрана и все токи найдены, нам необходимо найти токи самостоятельно. В этом вам может помочь программа Circuit Magic , которую можно скачать с сайта разработчика http://circuit-magic.narod.ru/main.htm. Ссылку на скачивание, пароль к архиву и кейген можно найти там же.

   Я не рекомендую использовать программу, если вы не поняли метод расчета, целесообразнее использовать её для нахождения ошибки или экономии времени.

   У многих возникают проблемы с запуском (окошко моргает и пропадает). Для того, чтобы программа запустилась, сначала нужно её активировать. Для этого запускаем файл regcm. exe, который находится в папке с программой, получаем код машины, открываем кейген — вставляем туда код машины, получаем выходной код, вставляем его в поле «Ответный код» в regcm, жмем зарегистрировать и после этой манипуляции мы можем запустить программу. Если вы запускаете Circuit Magic под Windows7, то возможно понадобится выбрать режим совместимости с WinXP и/или запуск от имени администратора. Руководство пользователю, встроенное в программу, в Win7 открываться не захотело. В принципе, всё опять же понятно интуитивно, поэтому дальнейшие  манипуляции опишу в общих чертах.

     Вкратце процесс сбора схемы можно описать так:

  • Расставляем узлы, затем соединяем их ветвями, а уже после этого расставляем на ветвях источники (сначала щелкаем на нужном источнике затем на месте куда его нужно поставить).
  • Создаем контуры. Для этого в пункте меню Контуры выберите «Новый контур», затем узел от которого начинается отсчет и поочередно выбирайте ветви (они будут подсвечиваться красным) пока контур не замкнется.
  • После того, как вы создали нужные контуры, рассчитываем схему всеми доступными методами. Если вы всё делали правильно, то результат должен совпасть с результатом полученным в Qucs’е.

   Кроме того, Circuit Magic можно использовать для помощи при расчете схемы методами наложения и эквивалентного генератора. В первом случае, полученные поочередным отбрасыванием источников, схемы рассчитываем любым из методов и складываем соответствующие полученные токи, во втором случае мы можем использовать расчет схемы с разрывом методом узловых потенциалов для нахождения Uxx.

  Надеюсь, вы нашли что-то полезное в этой статье!

Телевизоры

  • Технологии
  • Гаджеты
  • Компьютеры
  • Железо
  • Наука
  • Главная
  • Qucs — Начало работы Qucs — Начало работы

    — Qucs —


    Универсальный симулятор цепей
    Qucs (произносится: kju:ks) — симулятор схем с графическим пользовательским интерфейсом. Он может выполнять множество различных видов моделирования (например, параметр DC, s). Этот документ должен дать вам краткое описание того, как использовать Qucs.

    Когда вы запускаете Qucs в первый раз, он создает каталог «.qucs» в вашем доме. каталог. Каждый файл сохраняется в этом каталоге или в одном из его подкаталогов.После того, как Qucs загружен, вы видите главное окно, похожее на то, что было в рис. 1. Справа находится рабочая область (6), содержащая схемы, отображение данных и так далее. Используя панель таблицы (5) над этой областью, вы можете быстро переключиться на каждый документ, открытый в данный момент. В левой части главного окна Qucs есть это еще одна область (1), содержимое которой зависит от состояния вышележащей табличной панели: «Проекты» (2), «Контент» (3) и «Компоненты» (4). После запуска Qucs «Проекты» (2) вкладка активирована.Поскольку вы впервые запускаете эту программу, область пуста. потому что у вас еще нет ни одного проекта. Нажмите кнопку «Создать» прямо над областью (1) и открывается диалоговое окно. Введите название для вашего первого проекта, например. «firstProject» и нажмите кнопку «Ок». Qucs создает каталог проекта в каталоге ~/.qucs, для этого примера «первыйПроект_prj». Каждый файл, принадлежащий этому новому проекту, будет сохранен в этом каталог. Новый проект сразу же открывается (что можно прочитать в строке заголовка окна) а панель таблиц переключается на «Содержание» (3), где содержимое текущего отображается открытый проект.У вас еще нет документа, поэтому нажмите кнопку «Сохранить» на панели инструментов (или используйте главное меню: Файл->Сохранить), чтобы сохранить безымянный документ который по-прежнему заполняет рабочую область (6). Вам будет предложено ввести имя вашего нового документа. Введите «firstSchematic» и нажмите кнопку «ОК».


    Рисунок 1. Главное окно Qucs
    Теперь мы хотим сделать простую симуляцию постоянного тока, т.е. мы хотим проанализировать схему на рисунке (1). Активируйте вкладку «Компоненты» ((4) на рис. 1). Там вы видите поле со списком, в котором вы можете выбрать группу компонентов и, ниже, компоненты выбранной группы компонентов.Выберите «сосредоточенные компоненты» и нажмите на первый символ: «Резистор». Перемещение курсора мыши в рабочую область (6) вы несете рисунок символа резистора. Нажатие вправо кнопка мыши вращает символ, нажатие левой кнопки мыши помещает компонент на схема. Повторите этот процесс для всех компонентов, показанных на рис. 1. Источник напряжения можно найти в классе компонентов «источники», символ земли можно взять из «сосредоточенных компоненты» или на панели инструментов желаемая симуляция определяется большим блоки моделирования, находящиеся в классе компонентов «simulations».Чтобы отредактировать параметры второго резистора, дважды щелкните по нему. Откроется диалоговое окно, в котором вы можете изменить сопротивление. Введите «100 Ом» в поле редактирования справа и нажмите ввод.

    Для соединения компонентов нажмите кнопку панели проводов (или используйте главное меню: Вставка->Провод). Наведите курсор на открытый порт (отмечен маленькими красными кружками). При нажатии на нее начинается провод. Теперь перейдите к конечной точке и нажмите еще раз. Теперь компоненты подключены. если ты хотите изменить направление угла провода, нажмите правую кнопку мыши перед установка конечной точки.Вы также можете завершить провод, не нажимая на открытый порт или на провод: Просто дважды щелкните левой кнопкой мыши.

    И последнее, но не менее важное: вы должны пометить узел, где вы хотите, чтобы Qucs вычислил напряжение. Нажмите на кнопку панели инструментов метки (или воспользуйтесь меню: Вставка->Метка провода). Теперь нажмите на выбранный провод. Откроется диалоговое окно, и вы можете ввести имя узла. Введите «разделить» и нажмите «ОК». кнопка. Теперь схема должна выглядеть так, как показано на рисунке 1.

    Для запуска имитации нажмите кнопку имитации на панели инструментов (или воспользуйтесь меню: Симуляция->Симуляция).Окно открывается и показывает прогресс. После окончания имитации успешно, дисплей данных открывается. Обычно все это происходит так быстро, что вы только увидеть короткое мерцание. Теперь вам нужно разместить диаграмму, чтобы увидеть результаты моделирования. На слева класс компонента «диаграммы» уже выбран автоматически. Нажмите на «Табличный» элемент переместите в рабочую область и разместите его, щелкнув левой кнопкой мыши. Откроется диалоговое окно, в котором вы можете выбрать, что должно отображаться новой диаграммой.Слева области вы видите имя узла, которое вы определили: «разделить». Дважды щелкните по нему, и он будет переведен в нужный район. Выйдите из диалога, нажав кнопку «Ок». Теперь вы видите результат моделирования: 0,666667 вольт. Замечательно, похлопайте себя по плечу!

    вернуться к началу

    Начало работы с Qucs Analogue Circuit Simulation — Qucs Help 0.

    0.19 Документация

    Qucs — это пакет научно-технического программного обеспечения для моделирования аналоговых и цифровых цепей, включая линейный и нелинейный анализ постоянного тока, анализ цепей с S-параметрами малых сигналов, анализ переходных процессов во временной области и моделирование цифровых схем VHDL/Verilog.Этот раздел документа Qucs-Help знакомит читателей с основными этапами моделирования аналоговых схем Qucs. Когда Qucs запускается в первый раз, он создает каталог с именем .qucs в домашнем каталоге пользователя. Все файлы, участвующие в моделировании Qucs, сохраняются в каталоге .qucs или в одном из его подкаталогов. После запуска Qucs программное обеспечение отображает окно графического пользовательского интерфейса (GUI), похожее или такое же, как показано на рисунке 1.

    Abbildung 1 — Qucs Hauptfenster

    Перед использованием Qucs желательно установить параметры приложения программы. Это делается из меню File Application Settings . Нажатие на Настройки приложения приводит к отображению окна EditQucsProperties , см. рис. 2. Заполните, с соответствующими записями для вашей установки Qucs, меню Настройки , Редактор исходного кода , Типы файлов и Расположение .

    Рисунок 2. Окно QucsEditProperties

    При запуске Qucs в центре графического интерфейса появляется рабочая область с пометкой (6). Это окно используется для отображения схем, числовых и алгебраических моделей и данных проектирования схем, числовых выходных данных, а также форм сигналов и числовых данных, визуализированных в виде графиков, см. рис. панель таблицы с меткой (5) позволяет пользователям быстро переключаться между открытыми в данный момент документами.В левой части главного окна Qucs находится третья область, помеченная (1), содержимое которой зависит от состояния проектов (2), содержимого (3), компонентов (4) или библиотек . После запуска Qucs активируется вкладка Projects . Однако обратите внимание, что при первом запуске Qucs список Projects пуст.

    Рисунок 3. Главное окно Qucs с рабочими областями, помеченными

    Чтобы войти в новый проект, щелкните левой кнопкой мыши на кнопке New , расположенной справа над окном (1).Это действие приводит к открытию диалогового окна Qucs GUI. Введите имя проекта Qucs в соответствующее поле, например, введите QucsHelpFig и нажмите кнопку OK . Затем Qucs создает каталог проекта в каталоге ~/.qucs . В примере, показанном на рис. 3, это называется QucsHelpFig_prj . Каждый файл, принадлежащий этому новому проекту, сохраняется в каталоге QucsHelpFig_prj . При создании новый проект немедленно открывается, и его имя отображается в строке заголовка окна Qucs.Затем левая панель таблиц переключается на Content , и отображается содержимое текущего открытого проекта. Для сохранения открытого документа нажмите кнопку сохранить (или воспользуйтесь главным меню: Файл Сохранить ). Этот шаг инициирует последовательность, которая сохраняет документ, отображаемый в области (6). Для завершения последовательности сохранения программа запросит имя вашего нового документа. Введите firstSchematic или другое подходящее имя и нажмите кнопку OK , чтобы завершить последовательность сохранения.

    В качестве первого примера, который поможет вам начать работу с Qucs, введите и запустите простую цепь постоянного тока, показанную на рисунке 3. Изображенная схема представляет собой сеть делителя напряжения с двумя резисторами, подключенную к источнику постоянного напряжения с фиксированным значением. Начните с нажатия на вкладку Components . Это действие приводит к отображению поля со списком, из которого можно выбрать группу компонентов и необходимые компоненты. Выберите группу компонентов с сосредоточенными компонентами и щелкните первый символ: Резистор .Затем переместите курсор мыши в область (6). Нажатие правой кнопки мыши вращает символ Резистор . Точно так же нажатие левой кнопки мыши помещает компонент на схему в то место, на которое указывает курсор мыши. Повторите этот процесс для всех компонентов, показанных на рисунке 3. Независимый источник постоянного напряжения находится в группе источников . Символ земли можно найти в группе сосредоточенных компонентов или выбрать на панели инструментов Qucs. Значок, запрашивающий симуляцию постоянного тока, указан в группе симуляции .Чтобы отредактировать параметры второго резистора, дважды щелкните по нему. Откроется диалоговое окно, позволяющее изменить значение резистора; введите 100 Ом в поле редактирования справа и нажмите Enter.

    Чтобы соединить компоненты схемы, показанные на рис. 3, нажмите кнопку панели инструментов провода (или используйте главное меню: Вставить Провод ). Наведите курсор на открытый порт компонента (обозначается маленьким красным кружком на конце синего провода). Нажатие на нее запускает последовательность рисования проводов.Теперь переместите курсор рисования в конечную точку провода (обычно это второй красный круг, прикрепленный к размещенному компоненту) и щелкните еще раз. Теперь два компонента соединены. Повторите последовательность рисования столько раз, сколько потребуется, чтобы подключить пример схемы. Если вы хотите изменить направление угла провода, щелкните правой кнопкой мыши, прежде чем перейти к конечной точке. Вы также можете завершить провод, не нажимая на открытый порт или на провод; просто дважды щелкните левой кнопкой мыши.

    В качестве последнего шага перед симуляцией постоянного тока пометьте узел или узлы, для которых требуется постоянное напряжение, например, провода, соединяющие резисторы R1 и R2 . Нажмите кнопку панели инструментов метки (или воспользуйтесь меню: Вставить Метка провода ). Теперь нажмите на выбранный провод. Откроется диалоговое окно, позволяющее ввести имя узла. Введите , разделите и нажмите кнопку OK . Если вы правильно нарисовали тестовую схему, введенная схема должна выглядеть так же или быть похожей на схему, показанную на рисунке 3.

    Чтобы начать моделирование постоянного тока, нажмите кнопку Simulate на панели инструментов (или используйте меню: Simulation Simulate ).Откроется окно симуляции, и скользящая полоса сообщает о ходе симуляции. Обычно все это происходит так быстро, что вы видите только короткое мерцание на дисплее ПК (это зависит от скорости вашего ПК). После успешного завершения моделирования Qucs открывает окно отображения данных. Это заменяет окно ввода схемы, обозначенное (6) на рисунке 3. Затем открывается панель инструментов Components диаграмм . Это позволяет отображать результаты моделирования. Щелкните по элементу Tabular и переместите его в рабочую область дисплея, разместив щелчком левой кнопки мыши.Откроется диалоговое окно, позволяющее выбрать именованные сигналы, которые вы хотите перечислить, см. рис. 4. В левой части диалогового окна Tabular (называемого Edit Diagram Properties) указано имя узла: Division.V . Дважды щелкните по нему, и он будет перенесен в правую часть диалога. Выйдите из диалога, нажав кнопку OK . Данные моделирования напряжения постоянного тока для узла , делящего , теперь должны быть перечислены в поле в окне отображения данных со значением 0.666667 вольт.

    Рисунок 4. Окно отображения данных Qucs, показывающее диалоговое окно Tabular

    вернуться к началу

    ВАХ

    В предположении что у вас установлен Qucs, запустите приложение. Главное окно который очень удобен для пользователя. Здесь вкладки «Проекты, Контент, Компоненты» особенно важны, они скрывают большое количество функциональность.

    Имена, указанные как LLD, Mirrors и т. д., являются моими предыдущими проектами. уже разработан.


    Использование Пункт меню Project > New Project, создайте новый проект, в котором цепи будут проживать. Дайте новый, как вы хотите.
    См., на Вкладка Content, строки Schematics-DataDisplays-DataSets, которые будут содержать схемы, графики результатов моделирования и наборы данных соответственно. Теперь у нас есть окно ввода схемы с именем untitled на который мы будем ставить схему.

    Если вы активируете вкладку «Проекты», вы должны увидеть дополнительное имя silBeni так как это последний созданный проект.


    Использование в Вкладка «Компоненты», поместите все элементы, показанные на схеме:
    • нелинейные компоненты > n-MOSFET
    • сосредоточенные компоненты > Грунт
    • источников > Источник напряжения постоянного тока
    • моделирование > моделирование постоянного тока
    • моделирования > Развертка параметров
    Затем подключите их, используя кнопку ящика для инструментов, которая показывает 45 градус синего прямая линия (та, что слева от кнопки «ИМЯ»).

    Сейчас мы будем установить параметры компонентов. Дважды щелкните на V2 и установите U переменная идеального источника постоянного напряжения к Vsweep; это параметр, который мы хотим развернуть. Повторите то же самое для V1, но значение будет 0,6 В. (Обратите внимание, что необходимо нажать «Применить», OK НЕ применять перед закрытием окна; Я использовал QucsV07)
    Набор нМОП параметры. Двойной щелчок по нему, список смоделированных параметров и появляются их текущие значения.Установите для Lambda значение 0,4 и нажмите «Применить». Так как видно из списка, если не задать такие параметры (они либо 1, либо 0, то есть неэффективны) просто они не используются. я нахожу это очень полезно, потому что можно наблюдать эффекты каждой модели параметр по результатам моделирования. Если оставить начальное значение Лямбда в том виде, в каком она была (ноль), была бы получена идеальная кривая IV.
    Настройка в параметры моделирования постоянного тока. Дважды щелкните поле имитации постоянного тока, которое мы просто поместите на левой нижней стороне в схематическом виде.я сохранил начальные значения, как они здесь, поскольку они выглядят удобными. Имя нашей симуляцией постоянного тока является DC1, который будет использоваться на следующем шаге.
    Выбор в параметры развертки параметров. Дважды щелкните соответствующее поле в схематический вид. Установите имя симуляции для DC1, которая сообщает Qucs что параметры постоянного тока будут рассчитаны объектом DC1, так что Qucs будет знать, к кому обратиться за расчетом постоянного тока. Затем установите параметр имя как Vsweep; это значение идеального источника напряжения V2 в нашем схематический.Я хотел, чтобы Vdd был 1,5 В. Установите значения старт-стоп-шага и Количество рассчитывается автоматически. Это в основном разрешение нашей симуляции. Чем больше это число, тем дольше вы ждете 🙂 но лучшие результаты вы бы имели.
    Использование в Моделирование > пункт меню Симуляция в строке меню, чтобы запустить симулятор. Если все в порядке, вы можете просмотреть журнал вывода, Симуляции > Показать последние сообщения. Согласно этому выводу, есть Нет ошибки.
    После молниеносного шага моделирования становится видимой новая вкладка с именем *.dpl. Этот вид ждет нас, чтобы наложить на него сюжеты.

    Использование Компоненты > диаграммы, выберите декартов объект. Нажмите на пустое площадь. Создается пустой участок. Дважды щелкните по пустому графику и посмотрите следующий шаг.

    Вы буду см. графические переменные с левой стороны и выбранные переменные с право.Дважды щелкните на V2.I (или на любом другом названии вашего предмета) на слева и переносится на правую сторону. Установить другие тривиальные такие параметры, как цвет и толщина, и нажмите «Применить». Вы также можете установить границы участка вручную, но сейчас нам не нужен такой операция, которая иногда может быть очень раздражающей.
    И у нас есть сценарий. Полярность тока зависит от того, как вы начертите валидность. Это ток, потребляемый от источника V2 на схеме.Обратите внимание, что переход между линейными областями и областями насыщения не так гладко, как мы ожидаем. В основном это связано с количеством шаги развертки постоянного тока. Мы исправим это позже.
    Использование в соответствующую кнопку панели инструментов (ту, на которой написано М1), можно поставить маркеры на построенных кривых. На этом этапе вы можете убедиться, что из две точки, что переменная лямбда равна 0,4; вот где этот инструмент очень удобно для меня: это дает именно то, что вы считаете вручную, при условии, что вы установите параметры устройства соответствующим образом.Событие, однако, это звучит очень нормально, это никогда не бывает в коммерческих симуляторах поскольку они используют чрезвычайно сложные модели, которые извлекаются для конкретная технология. Так что иногда вы теряете вкус начального этап проектирования :), на котором все под контролем.

    Для того, чтобы иметь представление о том, как выполнить упомянутую выше проверку, вы также можно увидеть другой учебник выполняется другим инструментом, но идея точно такая же. (Видеть особенно Метод №1 в этом уроке)

    Но мы будем делать то же самое и здесь, в этом уроке.Это в конец этой страницы. Мы будем использовать функцию уравнения инструмент. Теперь просто перейдите к следующему шагу.


    К улучшать результат, теперь установите число на 160 в поле имитации развертки постоянного тока, как мы сделали один из предыдущих шагов. Обратите внимание, что поле «Шаг» пересчитывается автоматически.
    Повторное моделирование как вы делали раньше и видите, что переход стал лучше. (Установите лямбду на снова обнулите и повторно смоделируйте, чтобы увидеть «идеальную» ВАХ)
    Играть с участием инструмент; лучший способ изучить инструмент — использовать его. Не весь сюжет типы возможны для всех типов симуляций, но в качестве примера я поставил Компоненты > Диаграммы > Табличный объект. Он показывает числовое значения для V2.I, то есть ток, протекающий через идеальное постоянное напряжение источник V2.
    Использование функциональность уравнения : помещать запись уравнения с помощью соответствующей кнопки панели инструментов (та, что на справа от кнопки «ИМЯ»).

    Фон : Запомните упрощенное выражение идентификатора области насыщения:


    решить это для лямбда:

    Мы будем использовать это выражение для построения графика зависимости лямбда от Vds.Сейчас дважды щелкните поле уравнения и перейдите к следующему шагу.

    Войти уравнения. В правой части окна есть два входа пространства. Приведенный выше представляет левую часть уравнения, а ниже один представляет правую часть уравнения. В этом окне Id=V2.I означает, что мы объявляем Id как ток, протекающий через идеальный источник напряжения V2. Сам идентификатор используется в лямбде выражение. Diff — это одна из функций, предоставляемых инструментом. дифференциация.Полную информацию см. в официальных документах Qucs. ссылка.
    Повторное моделирование схема. На этот раз уравнения будут обработаны. Создайте сюжет как вы сделали на одном из предыдущих шагов. Дважды щелкните по нему, и вы см. элементы из записи уравнения в окне сведений о графике как видел здесь. Выберите лямбду, дважды щелкнув по ней.
    Здесь это результат. Мы установили лямду, которая равна 0.4; это постоянно в широком диапазоне. Вы также можете поместить графики на схематический вид в случае, если требуется красивый вывод на одной странице. Также см. другой учебник в исполнении коммерческого симулятора здесь. См. особенно Метод № 2 в этом репетиторе.

    Моделируйте свои схемы с помощью Qucs

    В этой статье мы рассмотрим возможности и функции Quite Universal Circuit Simulator (Qucs) и проведем пошаговый анализ.
    Qucs доступен для Windows, Mac и Ubuntu (с открытым исходным кодом).
    Абхишек А. Мута

    Программное обеспечение для моделирования электронных схем с открытым исходным кодом, выпущенное под лицензией GPL, Quite Universal Circuit Simulator (Qucs) предоставляет пользователю возможность настроить схему с помощью графического пользовательского интерфейса. Он может моделировать поведение схемы и поддерживает чисто цифровое моделирование с использованием языков VHDL и/или Verilog.

    Qucs намного проще в использовании и управлении, чем другие симуляторы схем, такие как gEDA или PSpice. Он также поддерживает растущий список аналоговых и цифровых компонентов, а также подсхем Spice, что упрощает работу с ним.

    Что такое Qucs все о
    Qucs — это симулятор интегральных схем, который позволяет настроить схему с помощью интуитивно понятного графического пользовательского интерфейса (GUI) и моделировать поведение схемы при слабом сигнале, сильном сигнале и шуме. После моделирования вы можете просмотреть результаты моделирования на странице или в окне презентации.

    Qucsator и графический интерфейс

    Графический интерфейс основан на Qt от Digia. Программное обеспечение предназначено для поддержки большинства видов моделирования цепей, таких как постоянный ток, переменный ток, S-параметры, анализ баланса гармоник и анализ шума, и это лишь некоторые из них.Графический интерфейс Qucs хорошо развит и позволяет настраивать схемы и представлять результаты моделирования в различных типах диаграмм. Помимо представления в виде постоянного тока, переменного тока, S-параметров, шума и анализа переходных процессов, также доступны математические уравнения и использование иерархии подсхем (с параметризованными подцепями). Qucs также может импортировать существующие модели Spice для использования в ваших симуляциях.

    Qucsator, серверная часть моделирования, представляет собой симулятор схемы с командной строкой. Он принимает список сетей в определенном формате в качестве входных данных и выводит набор данных Qucs. Он был запрограммирован для использования в проекте Qucs, но может использоваться и другими приложениями.

    Рис. 1: Комбинированная схема и визуализация данных. 2: Отображение данных с трехмерной диаграммойРис. 3: Отображение данных с различными видами представления данных (диаграммами) и маркерами данныхРис. 4: Запуск Qucs

    Qucs поставляется с огромным набором компонентов и моделей, включая HICUM, BSIM2, BSIM3 и BSIM6, и это лишь некоторые из них. Он также предоставляет полупроводниковые компоненты и модели, такие как PMOSFET, MOSFET, операционные усилители, диоды и многие другие.

    Хотя в эту историю было включено несколько примеров, демонстрирующих некоторые способности Qucs.

    Элементы и их функции

    Рис. 5: Диалоговое окно настроек приложения

    Qucs состоит из нескольких автономных программ, взаимодействующих друг с другом через графический интерфейс, например:

    Графический интерфейс. Используется для создания схем, настройки моделирования, отображения результатов моделирования и написания кода VHDL.

    Базовый аналоговый симулятор. Аналоговый симулятор — это программа командной строки, которая запускается графическим интерфейсом для имитации схемы, которую вы предварительно настроили. Он берет список соединений, проверяет его на наличие ошибок, выполняет необходимые действия моделирования и, наконец, создает набор данных.

    Рис. 6: Диалоговое окно «Новый проект»

    Простой текстовый редактор. Используется для отображения списков соединений и информации журнала моделирования, а также для редактирования файлов, включенных в определенные компоненты (например, списки соединений Spice или файлы Touchstone).

    Приложение для синтеза фильтров. Программа может быть использована для проектирования различных типов фильтров.

    Калькулятор линии передачи. Может использоваться для проектирования и анализа различных типов линий передачи (например, микрополоски, коаксиальные кабели).

    Библиотека компонентов. Диспетчер библиотек компонентов содержит модели реальных устройств, таких как транзисторы, диоды, мосты и операционные усилители. Пользователь может расширить его с помощью дополнительных компонентов.

    Применение синтеза аттенюатора. Программа может быть использована для проектирования различных типов пассивных аттенюаторов.

    Рис. 7: Создан новый пустой проектРис. 8: Вкладка «Компоненты»

    Программа преобразования командной строки. Инструмент преобразования используется графическим интерфейсом для импорта и экспорта наборов данных, списков соединений и схем из и в другое программное обеспечение CAD/EDA. Поддерживаемые форматы файлов, а также информацию об использовании можно найти на домашней странице Qucs.

    Кроме того, графический интерфейс управляет другими инструментами EDA. Для цифрового моделирования (через VHDL) используется программа FreeHDL (см. http://www.freehdl.seul.org). А для оптимизации схемы ASCO (см. http://asco.sourceforge.net) настроена и запущена.

    Начало работы
    После успешной установки программного обеспечения в вашей системе вы можете запустить его, введя команду # qucs или щелкнув соответствующий значок в меню «Пуск» или на рабочем столе. Qucs — многоязычная программа.Поэтому, в зависимости от языковых настроек вашей системы, графический интерфейс Qucs отображается на разных языках.

    С левой стороны вы найдете открытую папку «Проекты», как показано на рис. 1. Обычно папка проектов будет пустой, если вы используете Qucs в первый раз. Большая область с правой стороны является областью схемы. Прямо над ним вы можете найти строку меню и панели инструментов. Перейдите в меню «Файл» → «Настройки приложения», чтобы настроить язык и внешний вид Qucs.

    Игра с S-параметрами и диаграммой Смита в Qucs

    Введение

    Я не выпускник EE, но практическая электроника всегда была мое хобби (хотя, как правило, на втором плане), и я также время от времени вникаю в антенные и радиочастотные технологии в своей работе. При недавнем столкновении с WiFi-антеннами и направленными соединителями, когда я моделировал некоторые вещи в Qucs, я наткнулся на S-параметры и диаграмма Смита (еще раз). Я заинтригован, потому что это вещи, казалось, были связаны с моим «исследованием направленных ответвителей». (Ну… не так уж и полезно, как я позже пришел к выводу, но тем не менее.)

    Я чувствовал, что мне нужно «начать где-то посередине», так как я не иметь достаточно знаний по математике, чтобы начать «правильно с нуля».
    Я начал с того, что провел некоторое время за чтением букварей по S-параметры и Диаграмма Смита (престижность Microwaves101.com): какие переменные на каждой оси, почему сетка кривая, различие между версией импеданса и проводимости Диаграмма Смита. Мне было интересно, как выглядят некоторые типичные схемы на диаграмме Смита, а паутины дали на удивление мало ответы. Именно тогда я начал коситься на Qucs: «О, подождите… Могу набросать схемы в Qucs. И Qucs содержит некоторые диаграммы Смита на вкладках графиков. Теперь, как мне это сделать, это действительно работает? Затем я мог бы попробовать возиться с некоторыми значения компонентов, чтобы увидеть эффект моих изменений…»

    Текущая версия Qucs (0.0.19 RC на момент написания этой статьи) оказывается отличным образовательным игрушка, когда дело доходит до S-параметров и диаграммы Смита.

    По сути, вам нужен «источник питания» для каждого порта вашей схемы.Этот компонент выглядит как источник напряжения с последовательным резистором. в одном пакете. Далее вам нужно «Моделирование S-параметров». Это автоматически установит матрицу портов N на N. После того, как вы вычислите симуляцию, на вкладке графика вы можете выберите две версии диаграммы Смита или «картезианскую» Сюжет Боде. Вам будут предложены члены S-матрицы для использования в ваших графиках/графиках.

    Карты

    Ниже показана LC-цепь, соединенная двумя разными последовательные резисторы к двум различным источникам питания. Обратите внимание на получившуюся форму на диаграмме Смита, различия и сходство между версиями импеданса и проводимости диаграммы Смита, а также различия и сходства среди различных S-параметров.
    Я сделал скриншоты двух немного разных версий схемы: разница в значениях L и C, обе версии резонируют на частоте 50 МГц, но каждая с разной добротностью. Обратите внимание, как это влияет на форму графика Боде и «расстояние между узлами» на диаграмме Смита 🙂


    Схема с резонатором с более высоким импедансом (низкая добротность)


    Диаграммы с резонатором с более высоким импедансом (нижняя добротность)
    Диаграмма импеданса слева, диаграмма проводимости справа


    Схема с резонатором с меньшим импедансом (высокая добротность)


    Диаграммы с резонатором с более низким импедансом (более высокая добротность)
    Диаграмма импеданса слева, диаграмма проводимости справа

    Примечание: говоря о Q , на это влияют резисторы на схеме. Сама резонансная ячейка состоит из идеальных L и C, но сопротивление от источников сигнала (а также один собственный к источникам сигнала) играет роль в Q.
    Попробуйте сами поиграть со значениями (загрузка данных приведена ниже).

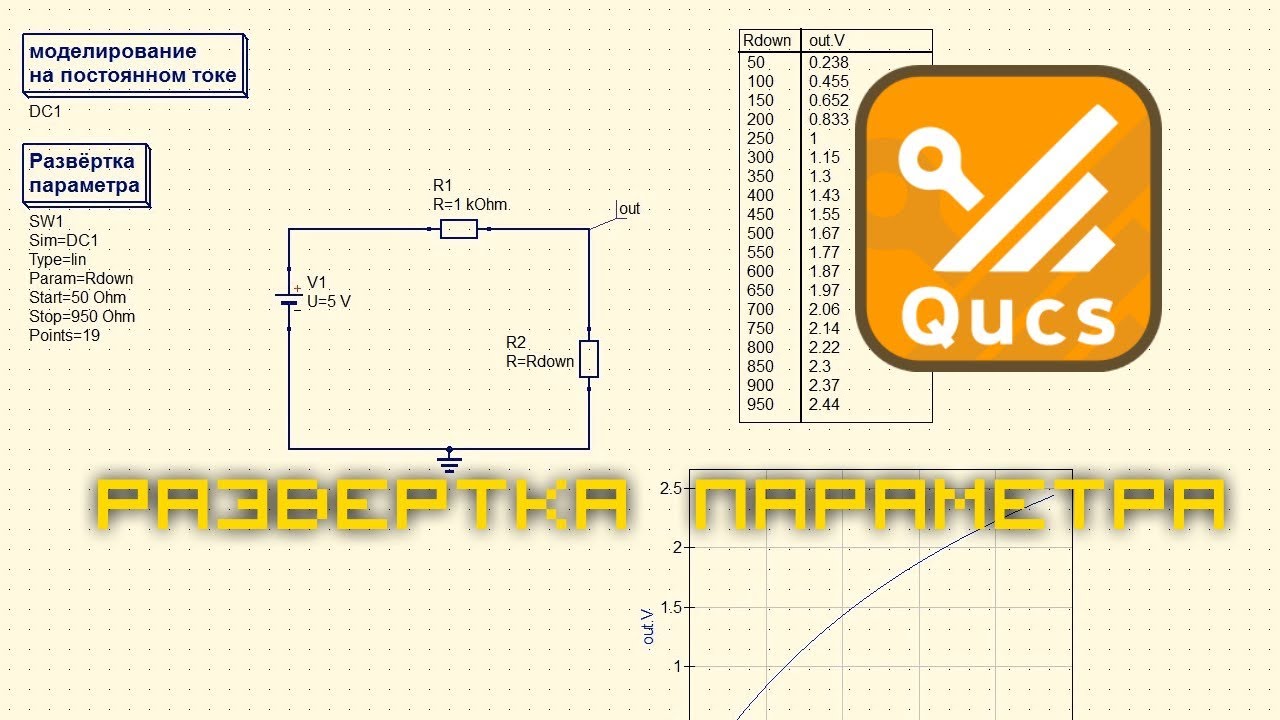

    Развертка параметров

    — qucs/qucs Wiki

    Этот пример знакомит читателя с процессом настройки развертки параметров. Это особенно полезно для анализа влияния свойств компонентов на реакцию схемы.

    Введение

    В учебном пособии по моделированию постоянного тока было показано, как настроить схему, включающую простую симуляцию постоянного тока. Очень похожая схема теперь используется для введения концепции параметрического анализа, использования уравнений постобработки и того, как использовать маркеры на графиках x/y.

    На следующем рисунке показана принципиальная схема, состоящая из генератора с внутренним сопротивлением 75\Omega с левой стороны и активной нагрузки 50\Omega с левой стороны. правая сторона.

    Текущий датчик «IPProbe» взят из вкладки «Компоненты» в категории «датчики», а пунктирная линия, разделяющая генератор и сторону нагрузки, и текст описания взяты из категории «картины».

    Моделирование схемы дает нам 6 В на «выходном» узле и 120 мА через токовый пробник «IPobe», что дает мощность 720 мВт на стороне нагрузки, как показано в таблице результатов ниже.

    Добавление уравнений постобработки

    Пользователь может добавить расчетные формулы на схему, чтобы позволить симулятору выполнять e.грамм. такие расчеты мощности. Блок уравнения вставляется в область схемы с помощью значка или с помощью меню «Вставка», активировав пункт «Вставить уравнение». Чтобы вычислить мощность постоянного тока в нагрузочном резисторе, добавляется следующее уравнение.

    Установив значение сопротивления нагрузочных резисторов R=25\Omega и добавив в таблицу результат «DCpower», мы получим следующую диаграмму.

    Как и ожидалось, мы получаем более высокий ток и более низкое напряжение на стороне нагрузки, так как мы уменьшили сопротивление.Мощность тоже уменьшилась.

    Подметание проектной переменной

    Имея эти результаты, кажется, что снижение сопротивления нагрузки увеличивает ток, но уменьшает мощность, которую мы получаем от генератора. Таким образом, увеличение сопротивления нагрузки приведет к уменьшению тока и увеличению напряжения. Но увеличивает ли это также мощность постоянного тока на стороне нагрузки бесконечно? При бесконечно большом сопротивлении нагрузки тока вообще не было бы. Это означает, что мощность также не потребляется.Ответим на этот вопрос параметрическим анализом данной схемы.

    Параметр должен быть значением сопротивления нагрузки. Давайте назовем его «Rload» и поместим это имя переменной в свойство «R» нагрузочного резистора. Затем поместите «Развертку параметров» из категории «Моделирование» на схему, как показано на рисунке ниже.

    Поле развертки параметров на рисунке настроено на

    • развертка симулятора постоянного тока «DC1»
    • линейно
    • параметр «Rload», который мы поместили в свойство «R» нагрузочного резистора.
    • из 5\Omega
    • от
    • до 505\Omega
    • за 101 шаг

    Также на схеме размещен еще один блок уравнений.Он получает максимальное значение расчетной мощности постоянного тока, а затем оценивает значение сопротивления нагрузки, которое вызывает максимальную мощность на стороне нагрузки.

    Оценка результатов

    После моделирования давайте теперь посмотрим на напряжение, ток и мощность на стороне нагрузки. Все три величины теперь являются функциями переменной «Rload». Имеет смысл отобразить их на графике x/y, называемом «декартовым». Его можно найти в категории «диаграммы», где также можно найти таблицу.

    Как и ожидалось, на верхней левой диаграмме показано, что напряжение постоянно увеличивается, а на верхней правой диаграмме ток уменьшается с увеличением значения сопротивления нагрузки. Мощность постоянного тока имеет максимум при 75\Omega 750 мВт.

    Это не случайность, а концепция под названием «согласование мощности». Максимальная мощность генератора передается на сопротивление нагрузки, равное внутреннему сопротивлению генератора.

    Работа с маркерами на диаграммах

    Маркеры на диаграммах — очень удобная функция для просмотра значений на диаграммах. Маркер можно поставить на кривую диаграммы с помощью значка или с помощью пункта «Установить маркер на графике» в меню «Вставка».На рисунке ниже маркер установлен на максимальное значение полученной кривой «DCpower».

    Двойной щелчок по маркеру вызывает диалоговое окно маркера, в котором пользователь может редактировать числовое обозначение отображаемых значений маркеров. Выбрав маркер на схеме и используя клавиши со стрелками на клавиатуре, можно легко изменить положение маркеров на кривой диаграммы, чтобы просмотреть соседние значения в пределах кривой.

    Конечная нота

    Развертка параметров является очень мощным инструментом для анализа конструкции, особенно когда формулы ручного расчета недоступны или неизвестны свойства устройства. Результирующие формы сигналов помогают визуализировать влияние свойств компонента на характеристики схемы в удобной форме.

    Можно добавить, что развертки параметров могут быть вложенными. Определение второй и более переменных развертки и установка полей развертки параметров для развертки другой развертки параметров дает вам результаты трехмерного и более измерения данных моделирования. Кроме того, параметры развертки параметров могут находиться не только в значениях параметров компонентов, но и в уравнениях.


    Оригинальный автор: Стефан Ян (2009)

    О компании — QucsStudio

    QucsStudio в основном представляет собой симулятор схем, созданный на основе проекта Qucs , но несовместимый с ним.Движок симуляции даже полностью новое творение. Это тестовый проект по созданию полной среды разработки для инженеров-электриков. (графический пользовательский интерфейс, симулятор схем, компоновка печатных плат, числовая обработка данных и т. д.) Приложение использует Qt4® от Qt Company ® в качестве графического пользовательского интерфейса.

    Кстати: правильное произношение Qucs — [кью:кс].

    QucsStudio — это некоммерческий проект, который разрабатывается полностью в частном порядке в свободное время.Поэтому он нуждается в поддержке своих пользователей, например. с отчетами об ошибках . Результаты испытаний и любая документация также всегда приветствуются. Также помогите другим пользователям форума . Кроме того, всем тем, кому нравится QucsStudio, предлагается сделать пожертвование . Кроме того, в приведенном ниже списке содержатся задачи, которые в настоящее время наиболее востребованы. Однако они должны выполняться автономно. Частичные решения, литература или советы по этим темам также приветствуются.

    В настоящее время необходимы следующие вещи:

    • Создание библиотек компонентов известных компаний
    • Расширения для программирования, такие как синтез фильтров, импорт файлов (файлы Gerber, STEP, KiCAD , it. e.cad , pcbmodelgen …)
    • Ядро моделирования ЭМ для метода моментов, напр. на базе GLMoM , Puma-EM или Scuff-EM
    • (сложных) примеров для оптимизации схемы.
    • Усовершенствование микрополосковых, полосковых и копланарных моделей
    • Расширение функциональности интерфейса VerilogA
    • Создание новых компонентов в C/C++ или VerilogA. В это задание также включены тестовые схемы, показывающие правильное поведение и ссылки на публикации об используемых моделях.
      Примеры таких компонентов:
      • различные трансформаторы (с магнитным сердечником, для 3 фаз, со сложной передаточной функцией, по Лапласу)
      • тубы
      • варакторы
      • различные модели МОП-транзисторов
      • Модели CMC
    • Проверка интегрированных компонентов и имитации, e.грамм. путем тестирования с другими симуляторами цепей, возможно, также со сравнением скорости.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
