Ничего сложного в изготовлении шунта из медного провода нет. Нужен отрезок подходящего провода сечением примерно 2.
5кв, это для амперметра на 10-30А, если ток больше то сечение лучше потолще. Далее провод зачищается от изоляции, и к одному концу припаивается один провод от амперметра, а второй конец нужно перемещать по проводу пока показания амперметра не совпадают с показаниями второго подключенного амперметра. То-есть чтобы откалибровать показания нужен второй рабочий амперметр. Вот как выглядит мой самодельный шунт (ниже фото).
>
В общем ничего сложного в этом нет, самое быстрое это изготовление шунта из медного провода, но можно в принципе постараться и сделать шунт похожий на заводской, хотя зачем если этот шунт никто не увидит. Главно правильно откалибровать самодельный шунт, и для этого нужен рабочий второй амперметр, ну или взять обычный мультиметр включить на измерение постоянного тока.
Как рассчитать шунт для микроамперметра
Что же такое шунт? Это слово заимствовано из английского языка («shunt», и дословно означает «ответвление»). Физически это сопоставимо, так как через этот элемент, подключенный параллельно к измерительному прибору, проходит большая часть тока, а меньшая – ответвляется в сам прибор.
В этом его принцип действия аналогичен байпасу, установленному в системах отопления.
Устройство амперметра
Чтобы осознать необходимость включения амперметра через шунт, напомним вкратце его устройство.
Внутри поля постоянного магнита находится катушка – рамка. По ее виткам протекает измеряемый ток. В зависимости от величины измеряемого параметра положение катушки относительно постоянного магнитного поля изменяется. На ее оси жестко закреплена стрелка прибора. Чем больше измеряемый ток, тем больше отклоняется стрелка.
Чтобы рамка могла поворачиваться, ее ось крепят в подпятниках, либо вывешивают на растяжках. При использовании подпятников ток рамки проходит по спиральным пружинам, если же подвижная часть прибора подвешена на растяжках, то они являются проводниками тока.
Из этой конструкции следует, что величина тока в рамке конструктивно ограничена. Пружины и растяжки не могут одновременно быть достаточно упругими и иметь большое сечение.
Шунты измерительных приборов
Измерительный шунт — сопротивление, параллельно подключенное к зажимам измерительного амперметра (параллельно его внутреннему электрическому сопротивлению). Это позволяет прибору расширить измерительный диапазон по току при снижении его чувствительности и разрешающей способности.
Измерительные шунты производят из манганина. В зависимости от конструктивного исполнения бывают:
- внутренними;
- наружными (внешними).
Для определения небольших значений тока (не более 30 А) шунт чаще всего находится внутри корпуса прибора. В случае измерения внушительных значений тока во избежание чрезмерного нагрева корпуса шунт имеет наружную конфигурацию исполнения.
В портативных магнитоэлектрических устройствах, рассчитанных на силу тока не более 30 ампер, внутренние шунты рассчитаны на несколько граничных значений измеряемой величины.
Многопредельный шунт устроен в виде ряда резисторов, которые возможно коммутировать в соответствии с пределом измерения, рычажным тумблером либо путем перемещения провода с одной клемы на другую.
У внешних резисторов, как правило, присутствует калибровка, с расчётом на распространенные значения тока и напряжения. Такие шунтирующие сопротивления имеют ряд номинальных значений напряжения: 10, 15, 30, 50, 60, 75, 100, 150 и 300 мВ.
При использовании элементов шунтирования в измерениях величин переменного тока наблюдается добавочная погрешность, связанная с преобразованием частоты, поскольку сопротивления измерительного механизма и шунтирующего устройства находятся в различных зависимостях от частоты.
Шунтирующие звенья классифицируются согласно точности: 0,02, 0,05, 0,1, 0,2, и 0,5. Цифровые значения, отвечающие каждому классу, указывают на допустимую величину расхождения сопротивления с его номиналом, выраженную в процентах.
Подключение амперметра через трансформатор тока
Расширение пределов измерения амперметра возможно, если использовать дополнительно устройство, называемое трансформатор тока. Работает оно по принципу обычного трансформатора, но первичная обмотка содержит всего несколько витков.
При прохождении по ней измеряемого тока его величина во вторичной обмотке будет меньше в несколько раз.
Но такие трансформаторы имеют соответствующие габариты и применяются только в промышленных сетях. В малогабаритных же устройствах их использование нецелесообразно.
Подгонка измерительной системы
Для изготовления заводских изделий используются материалы, не изменяющие своих характеристик в широком диапазоне температур. Поэтому лучший вариант – подбор готового шунта и подгонка для своих целей уменьшением сечения и длины его проводника до соответствия рассчитанному значению. Но для изготовления шунта для амперметра можно использовать и подручные материалы: медную или стальную проволоку, даже скрепки подойдут.
Теперь потребуется блок питания с регулятором напряжения, чтобы выдать требуемый ток. Для нагрузки можно использовать резистор соответствующей мощности или лампы накаливания.
Сначала добиваемся соответствия полного отклонения стрелки прибора при максимальном значении измеряемой величины.
На этом этапе подбираем сопротивление нашей самоделки до максимально возможного совпадения с конечной риской на шкале.
Затем проверяем, совпадают ли промежуточные риски с соответствующими им значениями. Если нет – разбираем амперметр и перерисовываем шкалу.
И когда все получилось – устанавливаем готовый прибор на свое место.
Читать также: Как проверить строительный уровень в домашних условиях
Понятия и формулы
Шунтом называется сопротивление, которое присоединяется параллельно зажимам амперметра (параллельно внутреннему сопротивлению прибора), чтобы увеличить диапазон измерений. Измеряемый ток I разделяется между измерительным шунтом (rш, Iш) и амперметром (rа, Iа) обратно пропорционально их сопротивлениям.
Сопротивление шунта rш=rа х Iа/(I-Iа ).
Для увеличения диапазона измерений в n раз шунт должен иметь сопротивление rш=(n-1)/rа
1. Электромагнитный амперметр имеет внутреннее сопротивление rа=10 Ом, а диапазон измерений до 1 А. Рассчитайте сопротивление rш шунта так, чтобы амперметр мог измерять ток до 20 А (рис.
1).
Измеряемый ток 20 А разветвится на ток Iа=1 А, который потечет через амперметр, и ток Iш, который потечет через шунт:
Отсюда ток, протекающий через шунт, Iш=I-Iа=20-1=19 А.
Измеряемый ток I=20 А должен разделиться в отношении Iа:Iш=1:19.
Отсюда вытекает, что сопротивления ветвей должны быть обратно пропорциональны токам: Iа:Iш=1/rа : 1/rш;
Сопротивление шунта rш=10/19=0,526 Ом.
Сопротивление шунта должно быть в 19 раз меньше, чем сопротивление амперметра rа, чтобы через него проходил ток Iш, в 19 раз больший тока Iа=1 А, который проходит через амперметр.
2. Магнитоэлектрический миллиамперметр имеет диапазон измерений без шунта 10 мА и внутреннее сопротивление 100 Ом. Какое сопротивление должен иметь шунт, если прибор должен измерять ток до 1 А (рис. 2)?
При полном отклонении стрелки через катушку миллиамперметра будет проходить ток Iа=0,01 А, а через шунт Iш:
откуда Iш=I-Iа=1-0,99 A=990 мА.
Ток 1 А разделится обратно пропорционально сопротивлениям: Iа:Iш=rш:rа.
Из этого соотношения найдем сопротивление шунта:
10:990=rш:100; rш=(10х100)/990=1000/990=1,010 Ом.
При полном отклонении стрелки через прибор пройдет ток Iа=0,01 А, через шунт – ток Iш=0,99 А, а по общей цепи – ток I=1 А.
При измерении тока I=0,5 А через шунт пройдет ток Iш=0,492 А, а через амперметр – ток Iа=0,05 А. Стрелка при этом отклоняется до половины шкалы.
При любом токе от 0 до 1 А (при выбранном шунте) токи в ветвях разделятся в отношении rа:rш, т. е. 100:1,01.
3. Амперметр (рис. 3) имеет внутреннее сопротивление rа=9,9 Ом, а сопротивление его шунта 0,1 Ом. В каком отношении разделится измеряемый ток 300 А в приборе и шунте?
Задачу решим при помощи первого закона Кирхгофа: I=Iа+Iш.
Кроме того, Iа:Iш=rш:rа.
Из второго уравнения получим ток Iа и подставим его в первое уравнение:
Ток в приборе Iа=I-Iш=300-297=3 А.
Из всего измеряемого тока через амперметр пройдет ток Iа=3 А, а через шунт Iш=297 А.
Шунт для амперметра
4.
Амперметр, внутреннее сопротивление которого 1,98 Ом, дает полное отклонение стрелки при токе 2 А. Необходимо измерить ток до 200 А. Какое сопротивление должен иметь шунт, подключаемый параллельно зажимам прибора?
В данной задаче диапазон измерений увеличивается в 100 раз: n=200/2=100.
Искомое сопротивление шунта rш=rа/(n-1).
В нашем случае сопротивление шунта будет: rш=1,98/(100-1)=1,98/99=0,02 Ом.
Подключение амперметра через шунт
Если прибор включается в измерительную цепь напрямую, без трансформатора тока, его называют амперметром прямого включения.
Без шунта можно использовать приборы, рассчитанные на небольшую силу тока, порядка миллиампер. За счет шунтирования измерительной обмотки сопротивлением, большим, чем ее собственное, мы можем изменить предел измерения. Схема включения сложностью не отличается: через шунт проходит измеряемый ток, а параллельно ему подключается амперметр.
В дело здесь вступает первый закон Кирхгофа. Измеряемый ток делится на два: один протекает через рамку, второй – через шунт.
Соотноситься между собой они будут так:
Шунт на 10 ампер своими руками
Амперметр не такой редкий прибор и часто они есть в старых зарядных устройствах и других приборах. Но пока не столкнёшься с амперметром не узнаешь что ему оказывается нужен шунт. Хотя конечно есть амперметры со встроенными шунтами, но там где постоянный ток шунты обычно внешние. В зарядных устройствах для автомобильных аккумуляторов шунты можно сказать что самодельные. Там шунт представляет из себя отрезок металлической проволоки диаметром около 2мм.
Когда вы вынимаете амперметр из прибора можно сразу вынуть и шунт, но если шунта нет то его можно сделать самостоятельно. Я делал шунты из медной проволоки, из металлической пластины и проволоки, из болта диаметром 6мм зажимая гайками контакты и все они нормально работали. Ниже на рисунке схема подключения амперметра с самодельным шунтом из медного провода.
Ничего сложного в изготовлении шунта из медного провода нет. Нужен отрезок подходящего провода сечением примерно 2.
5кв, это для амперметра на 10-30А, если ток больше то сечение лучше потолще. Далее провод зачищается от изоляции, и к одному концу припаивается один провод от амперметра, а второй конец нужно перемещать по проводу пока показания амперметра не совпадают с показаниями второго подключенного амперметра. То-есть чтобы откалибровать показания нужен второй рабочий амперметр. Вот как выглядит мой самодельный шунт (ниже фото).
В общем ничего сложного в этом нет, самое быстрое это изготовление шунта из медного провода, но можно в принципе постараться и сделать шунт похожий на заводской, хотя зачем если этот шунт никто не увидит. Главно правильно откалибровать самодельный шунт, и для этого нужен рабочий второй амперметр, ну или взять обычный мультиметр включить на измерение постоянного тока.
РАСЧЁТ ШУНТА
Не знаю как вы, а я любому цифровому амперметру и вольтметру в лабораторном блоке питания предпочту старые добрые стрелочные индикаторы. Ведь при наличии каких либо коротких импульсов тока, на цифровом индикаторе будет абракадабра, а то и вообще показания останутся без изменений, если стоит в схеме небольшая задержка обновления показаний.
Так же и короткое КЗ может остаться без внимания, а вот стрелка амперметра, дёрнувшись, сразу покажет что к чему.

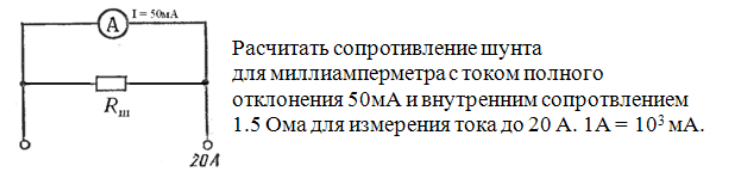

Расчет сопротивления шунта
Отсюда следует, что, зная ток полного отклонения измерительной системы (Iпр) и внутреннее сопротивление рамки (Rпр), можно вычислить требуемое сопротивление шунта (Rш). И тем самым изменить предел измерения амперметра.
Но, перед тем как переделать миллиамперметр в амперметр, нужно решить две непростых задачи: узнать ток полного отклонения измерительной системы и ее сопротивление. Можно найти эти данные, зная тип миллиамперметра, который переделывается. Если это невозможно, придется провести ряд измерений. Сопротивление можно измерить мультиметром. А вот для второго параметра потребуется подать на прибор ток от постороннего источника, измеряя его величину с помощью цифрового амперметра.
Но такой расчет шунта для амперметра не будет точным. Невозможно с помощью подручных средств обеспечить требуемую точность измерений. Система измерения с шунтом имеет большую чувствительность к погрешности при определении исходных данных.
Поэтому на практике проводится точная подгонка сопротивления шунта и калибровка амперметра.
Расчет и изготовление шунта
Амперметр M367 имеет максимальный предел измерения тока 150 А. Очевидно, что при определении таких величин силы тока задействовано внешнее шунтирующее сопротивление. Освобожденный от влияния шунтирующего элемента прибор приобретает свойства миллиамперметра с максимальным показанием силы тока 30 мА.
Следовательно, варьируя разными значениями сопротивления електр. звена, можно добиться любой области измерения. Чтобы подтвердить это на практике, можно создать шунт для амперметра своими руками.
Основные понятия и формулы
Значение суммарной величины тока I распределяется между шунтирующим резистором (Rш, Iш) и изм. прибором (Rа, Iа) и находится в обратно пропорциональной зависимости сопротивлению этих участков.
Электросопротивление ответвления измерительной цепи: Rш=RаIа / (I-Iа).
Для умножения масштаба измерения в n раз следует принять значение: Rш=(n-1) / Rа, при этом показатель n=I/Iа — коэффициент шунтирования.
Расчет шунтирующего звена
Для расчета шунта микроамперметра можно воспользоваться данными об измерительной головке прибора: сопротивление рамки (Rрам), величина тока, которая соответствует максимальному отклонению индикаторной стрелки (Iинд) и наибольшее значение прогнозируемой шкалы измерения тока (Imax). Максимальным измеряемым током примем значение 30 мА. Значение Iинд определяется экспериментальным путем. Для этого последовательно включается в электрическую цепь переменный резистор R, шкала индикатор и измерительный тестер.
Share
Tweet
Зарядка аккумулятора. Амперметр.
♦ В предыдущей статье: «Выпрямитель для зарядки аккумулятора» для контроля зарядного тока применяется амперметр на 5 — 8 ампер. Амперметр довольно дефицитная вещь и не всегда подберешь его на такой ток. Попробуем изготовить амперметр своими руками. Для этого потребуется стрелочный измерительный прибор магнитно-электрической системы на любой ток полного отклонения стрелки по шкале.
Необходимо посмотреть, чтоб у него не было внутреннего шунта или добавочного сопротивления для вольтметра. ♦ Измерительный стрелочный прибор имеет внутреннее сопротивление подвижной рамки и ток полного отклонения стрелки. Стрелочный прибор может использоваться как вольтметр (добавочное сопротивление включается последовательно с прибором) и как амперметр (добавочное сопротивление включается параллельно с прибором).
♦ Схема для амперметра справа на рисунке.
Добавочное сопротивление — шунт рассчитывается по специальным формулам… Мы же изготовим его практическим путем, применив только калибровочный амперметр на ток до 5 — 8 ампер, или применив тестер, если он имеет такой предел измерения.
♦ Соберем несложную схему из зарядного выпрямителя, образцового амперметра, провода для шунта и заряжаемого аккумулятора. Смотрите рисунок…
♦ В качестве шунта можно использовать толстый провод из стали или меди.
Лучше всего и проще, взять тот же провод, каким наматывалась вторичная обмотка, или чуть-чуть потолще.
Необходимо взять отрезок медного или стального провода длиной около 80 сантиметров, снять с него изоляцию. На двух концах отрезка сделать колечки для болтового крепления. Включить этот отрезок последовательно в цепь с образцовым амперметром.
Один конец от нашего стрелочного прибора припаять к концу шунта, а другим проводить по проводу шунта. Включить питание, установить регулятором или тумблерами ток заряда по контрольному амперметру — 5 ампер. Начиная от места пайки, другим концом от стрелочного прибора проводить по проводу. Установить одинаковые показания обоих амперметров. В зависимости от сопротивления рамки вашего стрелочного прибора, разные стрелочные приборы будут иметь разную длину провода шунта, иногда до одного метра. Это конечно не всегда удобно, но если у вас будет свободное место в корпусе, можно аккуратно разместить.
♦ Провод шунта можно смотать в спираль как на рисунке, или еще как нибудь по обстоятельствам.
Витки немного растянуть, чтоб не касались друг друга или надеть колечки из хлорвиниловой трубочки по всей длине шунта.
♦ Можно предварительно определить длину провода шунта, а потом вместо голого применить провод в изоляции и намотать уже в навал на заготовку. Подбирать надо тщательно, проделывая все операции несколько раз, тем точнее будут показания вашего амперметра. Соединительные провода от прибора необходимо обязательно припаивать непосредственно к шунту, иначе будут неправильные показания стрелки прибора.
♦ Соединительные провода могут быть любой длины, а потому шунт может быть расположен в любом месте корпуса выпрямителя. ♦ Необходимо подобрать шкалу к амперметру. Шкала у амперметра для измерения постоянного тока равномерная.
Один из вариантов шкалы смотрите на рисунке:
Тут можно сделать шкалу на 5 ампер, на 8 ампер или на полное отклонение стрелки до 10 ампер. Могут быть другие шкалы, на другие цифры по шкале. А можно подрисовать свои цифры. Нужно немного пофантазировать.
Такой амперметр подойдет только для измерения постоянного или пульсирующего тока.
Share
электрические цепи — Диапазон амперметра и шунтовое сопротивление
Задавать вопрос
спросил
Изменено 7 лет, 3 месяца назад
Просмотрено 11 тысяч раз
$\begingroup$ Говорят, что для того, чтобы амперметр дал хорошие показания, через него должен пройти полный ток в цепи. Но если я прав, амперметр — это, по сути, гальванометр, подключенный параллельно к очень низкому сопротивлению, называемому шунтом. Я знаю, что параллельное подключение низкого сопротивления уменьшит эффективное сопротивление до значения, меньшего, чем наименьшее сопротивление.
Но в амперметре, если шунт имеет низкое сопротивление (меньше, чем сопротивление гальванометра), то большая часть тока будет проходить через шунт, чем через гальванометр. Таким образом, показание гальванометра уменьшится (так как его составляющая дает отклонение в амперметре), а значит, показание амперметра уменьшится.
Верна ли моя интерпретация? Если это неправильно, пожалуйста, объясните мне, где я ошибся.
Кроме того, как изменится диапазон и чувствительность амперметра, если мы увеличим или уменьшим сопротивление шунта?
- электрические цепи
- электрические сопротивления
В практическом амперметре имеется ряд фиксированных шунтирующих сопротивлений, выбираемых переключателем. Гальванометр действует как высокоомный вольтметр, измеряя напряжение на шунте, и мало влияет на ток в цепи в целом.
Если мы знаем значение шунтирующего резистора, то напряжение, считываемое гальванометром, пропорционально проходящему току.
Я = В/Р.
Замена шунтирующего резистора сильно влияет на показания. Пользователь должен выбрать правильный шунт для измеряемого тока.
$\endgroup$ 6 $\begingroup$Амперметр, который является прибором для измерения тока, имеет некоторые ограничения. Если прибор выполнен в виде гальванометра с подвижной катушкой, он может измерять малые токи, а максимальный предел может составлять около 30 микроампер. Поэтому используется шунтирующий резистор, чтобы разделить большую часть тока, и ограниченный (в пределах диапазона) ток может проходить через амперметр.
можно выбрать диапазон сопротивлений шунта для использования их при измерении тока различных диапазонов. амперметр можно калибровать с разными шунтами и один и тот же прибор может иметь переключающее устройство для разных диапазонов.
Чувствительность амперметра обычно определяется как сила тока, необходимая для полного отклонения шкалы, и варьируется от 10 мкА до 30 мкА.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google Зарегистрироваться через Facebook Зарегистрируйтесь, используя электронную почту и парольОпубликовать как гость
Электронная почтаТребуется, но никогда не отображается
Опубликовать как гость
Электронная почтаТребуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
Шунтирующие резисторы, амперметрические шунты, шунты Empro и канадские шунты – Шунтирующие резисторы Riedon
Вопрос: Что такое шунт?
Ответ: Шунт — это просто очень точный резистор, работа которого подчиняется закону Ома.
Вопрос: Что такое токовый шунтирующий резистор ?
Ответ: Токовые шунтирующие резисторы
Вопрос: Как лучше установить шунт?
Ответ: В идеале шунты следует монтировать так, чтобы резистивные элементы были ориентированы в вертикальной плоскости для лучшего охлаждения элементов.
Это означает, что наши шунты, включающие в себя основание, должны крепиться к панели или стене, а не к полу или потолку.
Вопрос: Каков текущий срок изготовления ваших шунтов?
Ответ: Многие из наших шунтов и предохранителей доступны со склада. Если устройство, которое вы ищете, отсутствует на складе, наше текущее время производства для новых заказов составляет от четырех до пяти недель, а часто и раньше.
Вопрос: Какова точность шунтов Ридона?
Ответ: Мы предлагаем стандартный допуск ±0,25%, однако по запросу мы можем предоставить шунты с допуском ±0,1%.
Вопрос: Какие варианты выходного напряжения предлагаются для ваших шунтов?
Ответ: Наши шунты стандартно поставляются с выходами 50 мВ или 100 мВ. Однако по запросу мы можем поддерживать практически любое выходное напряжение, включая 60 мВ и 75 мВ.
Вопрос: Ваши шунты соответствуют требованиям MIL?
Ответ: Шунты серии MK созданы в соответствии со стандартами CID (описание коммерческого изделия) A-A-55524, которые заменили MIL STD 91586
Вопрос: Что означает номинальный ток в отношении ваших шунтов?
Ответ: Наши шунты предлагаются во многих стандартных номиналах тока.
Это значение, часто называемое полной шкалой, при применении к шунту приводит к выбранному выходному напряжению. Для непрерывного использования мы рекомендуем, чтобы шунт работал при токе не более ⅔ номинального или полного диапазона.
Вопрос: Почему вы рекомендуете снижать номинальные характеристики шунтов по номинальному или полному току?
Ответ: Мы рекомендуем не превышать ⅔ номинального или полного тока, чтобы ограничить тепловой нагрев резистивного элемента.
Вопрос: Какова номинальная мощность ваших шунтов?
Ответ: Номинальная мощность шунта всегда соответствует закону Ома и может быть рассчитана по формуле P=I*V, где I — номинальный ток, а V — выбранное выходное напряжение шунта в милливольтах.
Вопрос: Можно ли использовать шунты для измерения коротких импульсов?
Ответ: Да, для измерения импульсов можно использовать шунт. Однако следует помнить одну важную вещь. Допускается кратковременное превышение номинального тока шунта.
Продолжительность будет полностью зависеть от тепловых соображений. Важно, чтобы элемент сопротивления шунта не превышал 140°C, иначе значение сопротивления навсегда изменится и шунт выйдет из строя. Для обеспечения дополнительного запаса прочности мы рекомендуем, чтобы температура резистивного элемента не превышала 125° C. Имейте в виду, что выходное напряжение шунта будет пропорционально входному току, поэтому необходимо убедиться, что ввод любого контрольного оборудования не должен быть превышен.
Вопрос: Можно ли использовать шунты для измерения переменного и постоянного тока?
Ответ: Шунты Ридона могут использоваться для измерения токов низкой частоты переменного тока. На более высоких частотах возможны электрические помехи, однако опыт показывает, что шунт очень хорошо ведет себя на частотах примерно до 1 кГц.
Вопрос: Я хочу контролировать источник мощностью 500 Вт, ваши шунты это сделают?
Ответ: Возможно! Помните, что шунт измеряет не мощность источника, а только ток, который он отдает на нагрузку.
Определите ожидаемое потребление тока, а затем разделите ожидаемое потребление тока на ⅔ или 0,666, чтобы определить полную шкалу или номинальный ток, который вам потребуется. Вам также нужно будет решить, предпочитаете ли вы выходное напряжение 50 мВ или 100 мВ.
Вопрос: Каков диапазон рабочих температур ваших шунтов?
Ответ: Наши шунты будут наиболее точными при эксплуатации при температуре от 30°C до 60°C. Ниже этой температуры шунт не будет повреждаться, но его точность будет не такой точной. Абсолютная максимальная температура резистивного элемента составляет 145°C. Любая температура выше этого значения приведет к необратимому повреждению шунта. Мы рекомендуем не превышать 125 ° C, чтобы обеспечить запас прочности.
Вопрос: Предлагаете ли вы услуги по настройке ваших шунтов?
Ответ: Абсолютно! Мы помогли спроектировать и изготовили ряд специальных моделей для использования во всем, от электромобилей до аэрокосмической техники.
Мы приветствуем как индивидуальные чертежи заказчика, так и модификации наших стандартных шунтов.
Вопрос: Каковы рекомендуемые рекомендации по подключению ваших токоизмерительных шунтов?
Ответ: Шунты должны быть подключены к контролируемой цепи через землю или обратную линию как можно ближе к источнику питания. Это ограничит перепад напряжения между клеммами шунта и заземления, тем самым обеспечив определенную степень защиты от поражения электрическим током. Кроме того, размещение шунта рядом с источником питания обеспечит учет всех нагрузок.
Вопрос: Является ли ±0,25% лучшим допуском, который вы предлагаете для своих шунтов?
Ответ: ±0,25% — это наш стандартный допуск, однако большая часть наших шунтов доступна с допусками до ±0,1%. Пожалуйста, отправьте нам запрос, и мы подтвердим наличие более жесткого допуска.
Вопрос: Какой ТКС (температурный коэффициент сопротивления) ваших шунтов?
Ответ: В наших шунтах используется манганиновый резистивный элемент с очень стабильным TCR от 15 до 20 миллионных долей в диапазоне температур от 30°C до 60°C.
Вопрос: Как ограничить повышение температуры шунта?
Ответ: При силе тока выше 100 ампер большая часть тепла, выделяемого шунтом, рассеивается в токонесущих шинах или проводах. Кроме того, это поможет смонтировать шунт таким образом, чтобы резистивные элементы располагались вертикально. Наконец, может быть полезно обеспечить достаточный поток воздуха вокруг шунта для отвода избыточного тепла.
Вопрос: Предлагаете ли вы кресты на Empro Shunts 9?0088 ?
Ответ: Да, у нас есть прямые замены для следующих серий Empro: HA, MLA, MLB, MLC, Type A, Type B и Type E. Мы можем предложить другие альтернативы Empro Shunts как хорошо, пожалуйста, пришлите нам запрос.
Вопрос: Предлагаете ли вы кресты на Canadian Shunts ?
Ответ: Да, у нас есть прямые замены для следующих серий канадских шунтов: Тип A, Тип C, Тип G, Тип H, Тип LA, Тип LB, Тип LC и Тип V. Эти Канадские шунты могут быть настроены в соответствии с вашими конкретными потребностями, чтобы предложить другие альтернативы, пожалуйста, отправьте нам запрос.
