Как подключить выключатель с регулятором яркости (фото, схема)

Выключатель с регулятором яркости света является удобным приспособлением, позволяющим проводить плавную регулировку силы свечения осветительных приборов. Могут применяться как для газоразрядных, так и при использовании более привычных ламп накаливания. Выбирая такое устройство, нужно учитывать тип источника, а также уровень напряжения в сети.

Разновидности светорегуляторов

По способу монтажа и применению бывают:

• Модульного типа,

Светорегулятор модульного типа

Подобные приборы чаще всего устанавливаются в распределительных электрощитах. Управляются они кнопкой или клавишей. При обычном нажатии кнопки происходит включение или выключение света, но если кнопка удерживается более пяти секунд, пользователь получает доступ к регулированию уровня яркости света. Наиболее распространены в системах управления освещением коридорных помещений или лестничных клеток.

• Светорегуляторы, устанавливаемые в монтажную коробку,

Встраиваемый светорегулятор

Применяются для управления яркостью освещения галогенных или накаливающих источников благодаря выносной кнопке.

• Моноблочные диммеры.

Моноблочный диммер

Их монтируют в обычные подрозетники. Подключение таких приспособлений ничем не отличается от подключения обычных устройств для выключения. При подключении нужно соблюдать правильную полярность.

Способы управления

Управление световым потоком может осуществляться кнопками, а также поворотными ручками. А современные модели оснащены сенсорным или дистанционным управлением.

Виды

• Нажимно-поворотного типа,

Включение-выключение лампы происходит нажатием ручки регулятора, а вращение ее регулирует уровень яркости.

• Поворотные выключатели,

Управление совершается легким поворотом ручки, регулирующей степень освещения помещения.

• Клавишные светорегуляторы,

Внешне ничем не отличаются от стандартных выключателей света. Одна кнопка производит включение-выключение лампы, другая регулирует уровень яркости.

• Сенсорные регуляторы,

Наиболее продвинутый и современный тип устройств. Отсутствие вращающихся деталей и кнопок делает устройства более надежными и долговечными. Оснащены, как правило, двумя сенсорами. Первый отвечает за включение и выключение освещения, второй сенсор ступенчато регулирует яркость.

• Светорегуляторы с дистанционным управлением.

Очень популярный тип регулируемых выключателей благодаря удобному использованию. Кроме дистанционной, могут быть оснащены ручной регулировкой.

Светорегуляторы для разных видов ламп

Поскольку сейчас имеется множество ламп, различных по типу света и уровню напряжения, к ним применяются разные диммеры.

• Светорегуляторы для накаливающих и галогенных ламп стандартного напряжения,

Здесь подходят практически все диммеры. Необходимо помнить, что при уменьшении напряжения меняется цветовая температура излучаемого света. Приобретая красноватый оттенок, свет при малом вольтаже будет неприятным и вредным для глаз.

• Регуляторы для галогенных ламп низкого напряжения,

Регулирование галогенного источника с диапазоном напряжений 12-24В предусматривает наличие трансформатора для понижения напряжения, маркированного символами RL. Если установлен электронный трансформатор, нужен диммер, имеющий маркировку С.

Регулирующие приспособления, рассчитанные на низковольтные лампы, оснащены механизмом плавного отключения и включения света. Эксплуатационный срок таких устройств может существенно сокращаться из-за резких перепадов напряжения.

• Светорегуляторы для высоковольтных электрических цепей,

Подобные выключатели с регулировкой часто используют для управления яркости освещения театров. Учитывая большую мощность потребления энергии, нужно устанавливать диммеры, устойчивые к большим нагрузкам.

• Диммеры, рассчитанные на люминесцентные источники,

С регулированием у такого типа освещения возникают некоторые трудности, поскольку стандартный метод понижения напряжения здесь не действует. Поэтому конструкция таких приспособлений предусматривает наличие специального пускового устройства. Оно преобразовывает подающуюся частоту в диапазон от 20 до 50 кГц. Изменение частоты определяет значение силы тока, текущего по цепи освещения. При этом меняется и уровень яркости.

• Светорегуляторы для светодиодных световых источников.

Плавное регулирование яркости светодиодных источников осуществляется путем применения широтно-импульсной модуляции. Длительность импульсов тока, подаваемых на светодиод с оптимальной амплитудой, изменяется, тем самым изменяя уровень силы светового потока. Благодаря высокой частоте импульсов, достигающей 0,3 МГц, исключена возможность мерцания ламп.

Монтаж и подключение

Для установки диммера не нужны специальные знания электротехники или быть профессиональным электриком. Благодаря схожести с обычным выключателем, устройство с регулятором устанавливается и подключается в несколько приемов.

Крепление диммера в монтажную коробку осуществляется благодаря специальным усикам. К электросети регулятор подключается аналогично стандартным устройствам, обязательно соблюдая полярность.

Ввиду большого разнообразия светорегуляторов, есть несколько моментов, которые полезно учитывать:

• приспособление подключается к цепи последовательно к нагрузке,
• можно сочетать регулируемое устройство с обычным выключателем – достаточно просто подключить их последовательно. Сам регулятор можно установить в любой части помещения,
• диммеры, предназначенные для ламп на светодиодах, позволяют управлять освещением отдельно для разных частей помещения. Для этих целей используют специальные выносные кнопки, которые устанавливают в нужных точках.

Заключение

Прогресс никогда не замедляет свой ход. Это также касается, казалось бы, незаменимых включателей света. Постепенно обычные приспособления заменяются устройствами плавного регулирования светового потока.

Одной из причин этого процесса является возможность экономии потребления света. Достаточно вспомнить «умные» дома, где диммер может выключить свет, который забыл выключить хозяин, или немного осветить лестничную клетку проходящему по ней человеку.

Если говорить об энергосбережении, использование светорегулятора дает от 9% до 35% экономии, не сильно сказываясь на силе освещения. Этим регуляторы выгодно отличаются от устаревших реостатов, у которых уменьшение яркости освещения оставляет уровень потребления электроэнергии на прежнем уровне.

Регулируемый выключатель света «диммер»: устройство, подключение

Наука не стоит на месте, а вместе с ней развивается и техника. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. Диммер – это такое устройство, с помощью которого яркость источника света можно регулировать, уменьшать днем и увеличивать в темное время суток. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, сделав его регулируемым. Чтобы понять, как подключить вместо выключателя диммер, нужно осмыслить несложный последовательный алгоритм действий.

Содержание

• 1 Зачем нужны светорегуляторы?
• 2 Виды регуляторов яркости света
• 3 Схемы подключения регулятора света
• 4 Подключение диммера к выключателю
  • 4.1 Снимаем существующий выключатель
  • 4.2 Устанавливаем регулятор яркости света.
• 5 Подключение выключателя с регулятором яркости

Зачем нужны светорегуляторы?

Благодаря регулировке интенсивности света, электроэнергия расходуется более экономично. Диммеры позволяют включать световой прибор на самой маленькой возможной яркости, что дает возможность не только сберечь электричество, но и отдохнуть вашим глазам от яркого света. Это устройство заставляет лампы служить дольше, так как снижается количество подающегося на нее напряжения, которое при включении нарастает плавно, а не скачет до 220В. Регуляторы яркости защищают от перегрева, перегрузок и коротких замыканий, так как они обладают функцией блокировки тока при избыточной нагрузке и могут в таком случае размыкать электрическую цепь.

Виды регуляторов яркости света

Регулятор	Особенности
Реостатный (поворотный)	Используются для настройки мощности активной нагрузки: ламп накаливания, галогенных ламп и т.д. Яркость регулируется посредством изменения положения ручки регулятора.
Сенсорный	Предназначен для световых приборов с небольшой нагрузкой. Включается и выключается прикосновением. Яркость регулируется задерживанием руки на панели сенсора.

Установить регулятор света может каждый сам, так как ничего сложного здесь нет. Главное, соблюдать порядок действий и не пренебрегать техникой безопасности. Для того чтобы уберечь себя от огромных счетов коммунальных служб, нужно всего лишь сбавлять ненужную яркость света, когда она совсем не к месту. Диммеры являются одним из самых практически полезных устройств современного быта.

Схемы подключения регулятора света

Схема подключения регулирующего устройства проста. Диммер должен

включаться в разрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.

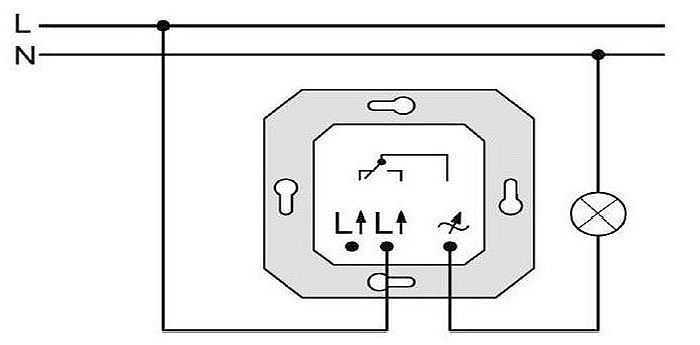

1. Регулировка с одного места. Типичная схема подключения. Подходит для подключения сенсорного или реостатного светорегулятора.

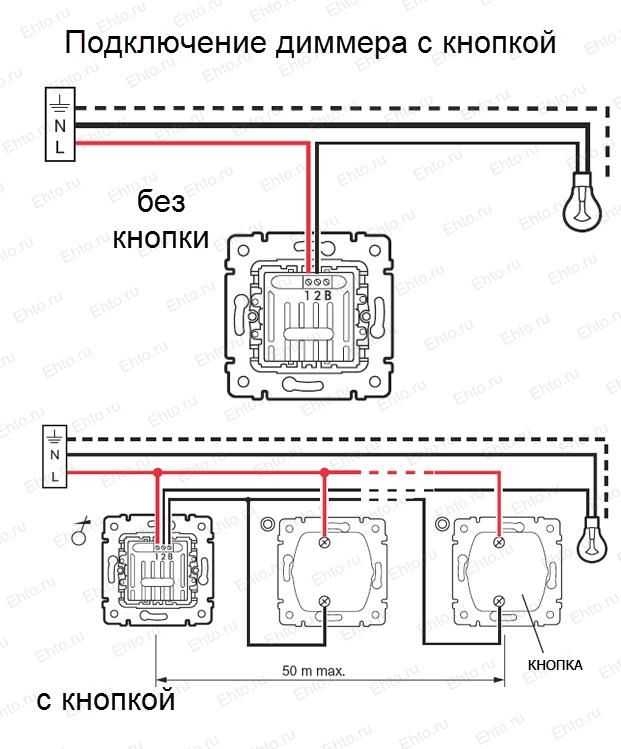

2. Регулировка с двух мест. Подойдет для спальни. Одно устройство устанавливается у кровати, второе подключается у входа. С таким способом установки будет удобно менять яркость, не вставая с кровати.
3. Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подойдет для любой ситуации. Выключатель устанавливается на входе, а точки управления в двух разных участках помещения.
4. Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее свет выключать последовательно, в нескольких местах. Здесь применяются проходные регуляторы света. Принцип действия проходных регуляторов в том, что они позволяют на входе в помещение включить свет, а на противоположной стороне или другом участке комнаты выключить его.

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя. При замене важно соблюдать технику безопасности.

Снимаем существующий выключатель

• Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
• Отверткой нужно  ослабить винты крепления выключателя.
• Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
• Затем нужно отсоединить кабель от клемм.

Устанавливаем регулятор яркости света.

• Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
• Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
• Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
• Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
• Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.

Подключение выключателя с регулятором яркости

Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются аналогично обычным выключателям.

• В специально подготовленное отверстие в стене вставьте выключатель без верхней крышки, предварительно подсоединив его к проводке, и затяните болты.
• Затем наденьте на выключатель пластиковую панель, зафиксируйте ее и приделайте таким же способом регулятор или регулирующий винт к той части выключателя, на которой он должен крепиться.

Как установить однополюсный диммерный выключатель света

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Диммерный переключатель — это выключатель света, который регулирует подачу электроэнергии к осветительному прибору с помощью диска, ползунка или какого-либо другого элемента управления, управляющего внутренней схемой. Переключатель может включать свет, выключать его или устанавливать освещение в промежуточном диапазоне яркости.

Установка диммера помогает экономить энергию и создает расслабляющую атмосферу в любой комнате. Для большинства самодельщиков довольно простой задачей является установка однополюсного диммерного выключателя, который управляет светильником с помощью одного настенного выключателя. Существуют также трехпозиционные диммеры, предназначенные для управления освещением с двух точек выключателя, но обычно они работают и для однополюсных установок. Большинство новых диммеров также работают со всеми типами ламп (лампы накаливания, галогенные или регулируемые люминесцентные люминесцентные лампы и светодиоды).

Диммеры и светодиодные лампочки

Традиционные диммеры были разработаны для стандартных ламп накаливания, и когда устанавливаются новые светодиодные лампочки и осветительные приборы, эти старые диммеры иногда не обеспечивают такой же степени управления освещением. Иногда вы обнаружите, что диапазон затемнения несколько уменьшается или что светодиодные лампы не отключаются при самых низких настройках затемнения. Иногда светодиодные лампы слегка мерцают в сочетании с диммером старого образца.

Чтобы избежать проблем, обязательно купите диммер, предназначенный для использования со светодиодными лампочками и осветительными приборами. Большинство этих диммеров также прекрасно работают со стандартными лампами накаливания. Также убедитесь, что светодиодные лампы подходят для использования с диммерными выключателями. Не все светодиодные лампы диммируются, поэтому проверьте маркировку, чтобы убедиться, что они подходят.

Установка однополюсного диммера

Установка диммера может немного различаться в зависимости от производителя, поэтому всегда читайте инструкции и следуйте их рекомендациям. Однако большинство диммеров будут следовать аналогичному процессу установки.

Вопросы безопасности

Замена стандартного выключателя света диммером — это относительно простой проект «сделай сам», но, как и при любом ремонте электрооборудования, существует вероятность опасного или даже смертельного поражения электрическим током. Этот проект лучше всего подходит для домашнего мастера с некоторым пониманием электрических цепей и опытом аналогичного ремонта. Поскольку проекты по ремонту электрооборудования идут, это относительно легко. Но если вы не уверены в своих силах, лучше вызвать электрика.

Перед работой с любой электропроводкой всегда отключайте питание и проверяйте ток с помощью тестера напряжения.

Предупреждение

Опасно втискивать диммер в коробку, которая слишком мала или слишком набита проводами, так как требуется некоторое пространство для рассеивания небольшого количества тепла, выделяемого во время использования. Если у вас возникли проблемы с установкой диммера, это признак того, что коробка слишком мала. Изготовитель коммутатора может предложить рекомендации по размеру коробки и допустимому количеству проводных соединений. Если коробка слишком мала, лучше всего, чтобы электрик установил электрическую коробку большего размера.

Смотреть сейчас: Как исправить горячий или гудящий диммер

Оборудование/инструменты

• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов
• Кусачки
• Защита глаз
• Отвертки (крестовая и плоская)
• Плоскогубцы с тонкими губками

Материалы

• Однополюсный диммер
• Соединители проводов (проводные гайки)
• Изолента (при необходимости)

Ель / Кевин Норрис

1. Выключить автоматический выключатель

   Найдите автоматический выключатель цепи, управляющей выключателем и светильником, и выключите его. Цепи часто маркируются строителями, электриками или предыдущими домовладельцами. Но не думайте, что маркировка правильная; всегда проверяйте питание после отключения выключателя.

   Хотя опасность невелика, взрывы или искрение возможны всякий раз, когда вы отключаете автоматические выключатели. Поэтому профессиональные электрики обычно надевают защитные очки при включении или выключении автоматических выключателей.

   Ель / Кевин Норрис

2. Снимите крышку переключателя

   С помощью отвертки с плоской головкой осторожно открутите два коротких крепежных винта, которыми внешняя пластина переключателя крепится к существующему переключателю.

   Вы, вероятно, не будете повторно использовать эту пластину для диммера. В большинстве случаев вам нужно будет приобрести специальную пластину, или она может быть включена в комплект переключателя диммера. Тем не менее, вы можете использовать пластину повторно — храните ее до тех пор, пока не убедитесь, что ее можно использовать повторно.

   Ель / Кевин Норрис

3. Удалите крепежные винты переключателя

   Выворачивайте крепежные винты до тех пор, пока переключатель не будет вытащен из электрической коробки. Взяв переключатель за монтажные хомуты, осторожно извлеките его из коробки. Будьте осторожны, чтобы не прикасаться к винтовым клеммам на боковой стороне переключателя или любым проводам.

   Ель / Кевин Норрис

4. Проверка мощности

   Используйте бесконтактный тестер цепи, чтобы проверить каждый провод в коробке на наличие тока. Прикоснитесь наконечником тестера к каждой винтовой клемме переключателя. Если он загорается, значит, идет ток; вам нужно будет вернуться к панели автоматического выключателя и найти правильный выключатель для отключения. Если ток присутствует, тестер загорается всякий раз, когда он находится рядом с проводом под напряжением.

   Если ваш новый диммер находится в многоблочной коробке с другими устройствами, такими как розетка или другие выключатели, в коробке все еще может присутствовать ток, даже если цепь, связанная с вашим выключателем, отключена. Отключите все необходимые выключатели, чтобы убедиться в отсутствии тока.

   Если вы не можете определить, какие выключатели нужно включить, вам нужно выключить главный выключатель, который обесточит весь дом.

   Совет

   Всегда проверяйте работу тестера цепей на проводах, которые, как вы знаете, активны. Для бесконтактного тестера вы можете вставить наконечник в пазы на любой розетке с активной цепью, чтобы убедиться, что инструмент работает правильно.

   Ель / Кевин Норрис

5. Отсоедините провода цепи

   Отсоедините провода цепи, ослабив винтовые клеммы сбоку переключателя и вытащив провода. Если также подключен провод заземления, отсоедините его от зеленого винта заземления. В качестве альтернативы ваш старый переключатель может быть подключен с помощью проволочных гаек. Если это так, просто открутите их и раскрутите провода.

   Если ваш переключатель прикреплен с помощью вставных фитингов на задней панели, вы можете снять их, вставив небольшой гвоздь в прорезь рядом с каждой вставной винтовой клеммой, или просто отрезать их кусачками и заново зачистить. до нужной длины.

   Новый диммерный переключатель будет подсоединен к проводам цепи с помощью проволочных гаек или соединителя проводов другого типа, поэтому, возможно, потребуется выпрямить провода цепи. Расправьте любые петли в медных проводах с помощью острогубцев. Если провода сплющены, надрезаны или повреждены, отрежьте эту часть провода и зачистите 3/4-дюймовую свежую часть.

   Многие новые диммеры больше не имеют клеммных проводов и вместо этого используют винтовые клеммы, которые могут быть похожи на клеммы на переключателе, который вы сняли. Если у вашего диммера нет клеммных проводов, поместите крючок на конец зачищенного провода, оберните винт и затяните винт.

   Ель / Кевин Норрис

6. Подключение диммера

   Присоединение переключателя диммера к проводам цепи, отходящим от коробки, довольно просто, поскольку обычно для этого требуется всего два провода горячей цепи, прикрепляемые к двум проводам горячей цепи на переключателе.

   • Черный провод на диммере подсоединяется к одному из двух черных проводов в коробке.
   • Второй черный (иногда красный) провод на диммере подсоединяется к другому черному проводу в коробке.
   • Зеленый заземляющий провод на переключателе подключается к заземляющему проводу цепи, который обычно представляет собой оголенный медный провод или провод с зеленой изоляцией. Если заземляющий провод цепи был присоединен к металлической коробке в старой установке, заземляющий провод от нового выключателя также может быть присоединен к коробке, поскольку металл обеспечивает соединение с землей цепи.

   Провода цепи и диммерные провода обычно соединяются вместе с помощью проволочной гайки. За разъемом не должно выступать оголенной меди. Если это так, снимите проволочную гайку, отрежьте небольшой кусок проволоки, затем снова прикрепите проволочную гайку.

   Наконечник

   С некоторыми современными электронными диммерами подключение проводки может быть несколько сложнее. Например, они могут потребовать, чтобы вы также установили соединение нейтрального провода с выключателем. Они также могут потребовать, чтобы горячий провод линейной цепи (тот, который входит в коробку от источника питания) был присоединен к определенному выводу провода. Если у вас есть переключатель такого типа, внимательно следуйте инструкциям производителя или обратитесь за профессиональной установкой.

   Ель / Кевин Норрис

7. Заглушка на красный/белый полосатый провод

   Если у вашего переключателя есть дополнительный провод (обычно провод с красно-белой полосой), этот провод не нужен для однополюсной установки; он используется только в трехходовых установках. Для однополюсного приложения закройте этот провод проволочной гайкой. Поскольку проволочные гайки имеют тенденцию отрываться от отдельных проводов, обмотайте короткий отрезок изоленты вокруг проволочной гайки и провода, чтобы скрепить их.

   Ель / Кевин Норрис

8. Завершить установку

   Установка диммерного выключателя обратно в электрическую коробку может быть затруднена из-за массы проводов внутри коробки и размера диммерного выключателя. Аккуратно сложите провода и аккуратно заправьте их в коробку. Их нужно будет отодвинуть как можно дальше назад, чтобы освободить место для корпуса диммера.

   Подойдите к сервисной панели и снова включите автоматический выключатель. Вернитесь к диммеру и проверьте его работу.

   Привинтите диммер к электрической коробке, ввернув крепежные винты в резьбовые отверстия на коробке. По мере затягивания винтов переключатель будет подталкивать провода глубже в коробку. Убедитесь, что диммерный переключатель находится на одном уровне с внешним краем коробки, затем прикрепите накладку переключателя.

   Ель / Кевин Норрис

Как подключить 3-позиционный диммер

» Дом » Схемы подключения выключателей света
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Полное объяснение проводки для 3-позиционных диммерных переключателей со схемами и изображениями. Инструкции по подключению 3-позиционных диммерных переключателей.

Узнайте, чем делятся другие, на сайте «Спросите электрика»:
Отличный веб-сайт, особенно если вы не считаете необходимым платить электрику за потенциально незначительную работу. Чердак из Шеркока, Великобритания

Схемы подключения 3-ходового диммера для управления освещением и энергосбережения

Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Базовые 3-ходовые диммеры
3-позиционный диммер очень похож на обычный 3-позиционный тумблер. за исключением электронного блока, который выполняет фактическое затемнение функция.

Диммерные выключатели с предварительным проводом
Большинство 3-полосных диммеров поставляются с предварительно подключенными проводами, которые имеют цветовую маркировку. и поясняется ниже. Эти диммеры также известны как настенные диммеры. и диммеры света.

стиль=»очистить: слева»>

Если вы заменяете существующий 3-позиционный переключатель: При замене существующего 3-позиционного переключателя обратите внимание на то, как переключатель подключен ДО вы удалите проводку, затем см. к вашим заметкам, чтобы помочь вам подключить новый 3-позиционный диммер. В настоящее время многие производители выпускают диммерные выключатели, которые можно использовать как для однополюсного, так и для трехпозиционного переключателя . Переключатели . Для однополюсного приложения инструкция вам придется заглушить один из проводов, который не будет использоваться.

Будьте внимательны при выборе диммера. Большинство диммеров рассчитаны на потребляемую мощность 600 Вт, поэтому, если у вас есть несколько светильников, которыми будет управлять 3-позиционный диммер, вам нужно будет подсчитать количество светильников, количество ламп на светильник и мощность на лампу. Рассчитать общая мощность, которая будет контролироваться вашим 3-позиционным диммером. Хорошее эмпирическое правило при любом расчете электрической нагрузки: никогда не превышайте 80% номинальной нагрузки для любого электрического компонента или устройство. ПРИМЕЧАНИЕ: Никогда не подключайте обычный диммер к старому люминесцентному светильнику. который не рассчитан на затемнение или светильник с КЛЛ — компактный Адаптеры для люминесцентных ламп. Регулировка яркости несовместимых светильников или ламп приведет к лампы перегреваются и преждевременно перегорают. Доступны новые специально разработанные люминесцентные светильники и диммеры которые совместимы и хорошо работают вместе.

Эти проводные соединения предназначены для:

• Размеры переключателя диммера

1. Диммер 600 Вт
2. Диммерный выключатель 800 Вт
3. Диммерный выключатель 1000 Вт

• Тип диммера

1. Однополюсный диммер
2. 3-позиционный диммер
3. Регулятор яркости с ручкой
4. Ползунковый диммер

Диммеры

1. Лампы накаливания
2. Диммируемые люминесцентные лампы
3. Диммируемые КЛЛ-лампы
4. Светодиодные лампы с регулируемой яркостью
5. Кварцевые светильники с регулируемой яркостью

Совместимость диммера и светильника

• Убедитесь, что диммер совместим с вашей лампой или светильником.
• Убедитесь, что ваша лампа или осветительный прибор совместимы с диммером.

Основные сведения о диммерных переключателях Диммер Номинальная мощность Диммерные выключатели для жилых помещений доступны для нескольких требований к нагрузке, включая 600, 800 и 1000 Вт. Если вы неправильно подберете размер диммера, диммер может перегреться и вызвать внутреннее повреждение. Обычные 3-позиционные диммерные выключатели предназначены для ламп накаливания, если не указано иное. Светильники низкого напряжения с диммированием Обратитесь к инструкции, прилагаемой к низковольтному осветительному прибору, для выбора правильного диммера. Некоторые светильники позволяют использовать обычные диммеры, а некоторые нет. Подключение стандартного трехпозиционного диммера 3-ходовые диммерные выключатели обычно поставляются со следующими предварительно смонтированными проводами Зеленый провод: Подсоедините к заземляющему проводу в распределительной коробке. Два красных провода: Эти провода прикрепляются к «путешественникам», представляющим собой пару проводов, прикрепленных к двум винтам на одном конце обычного трехпозиционного переключателя. Один черный провод: Прикрепите к проводу, обычно находящемуся на винте на обычном 3-позиционном переключателе, как правило, силовом или ножке переключателя, идущей к приспособлениям.

Диммерные выключатели

помогут вам сэкономить энергию
Установка диммерных выключателей поможет снизить потребление электроэнергии. как показано на диаграмме ниже.

Приглушить свет настолько сильно	Уменьшает ваши счета за электроэнергию	Продлевает срок службы лампы
10% 25% 50% 75%	10% 20% 40% 60%	В 2 раза длиннее в 4 раза длиннее в 20 раз дольше Более чем в 20 раз дольше

Как и все электрические проекты Всегда идентифицируйте цепь и отключайте питание перед выполнение электромонтажных работ любого типа. Никогда не работайте с цепью под напряжением!

Ниже вы увидите несколько фотографий, которые я выбрал, чтобы помочь вам с вашим проектом. Взгляните на типичную установку 3-ходового диммера . [Нажмите на изображение, чтобы увеличить]
Инструкции по подключению диммера
	ЭТАП 1 Типичная проводка трехходового переключателя имеет две винтовые клеммы на одном конце переключателя. Вот тут-то и подключаются «путешественники». На противоположном конце переключателя есть одна винтовая клемма, которая может быть другого цвета, как показано здесь на этой фотографии. В зависимости от конфигурации вашей проводки, к этой единственной клемме будет присоединена либо линия электропередачи, либо ножка с переключателем, которая ведет к приспособлению.
	ЭТАП 2 Этот проводной 3-позиционный диммер имеет красный и белый «путешественники», прикрепленные к набору винтовых клемм на одном конце переключателя. К винту на другом конце переключателя прикреплен провод питания или ножки переключателя.
	ЭТАП 3 Здесь 3-позиционный диммерный переключатель с ручкой мощностью 600 Вт имеет предварительно подключенные провода: зеленый, два красных и черный провод, готовый к установке.
	ЭТАП 4 Этот 3-позиционный диммер подключается следующим образом: Зеленый провод заземления подключается к заземляющему проводу распределительной коробки, красный и белый «путешественники» присоединяются к паре красных проводов, а черный провод подключается к ножке питания или переключателя, подключенной к приспособлению (ям).

Подробнее о подключении диммерных выключателей

Замена переключателя диммером Привет, я пытаюсь подключить диммер. Диммер имеет поворотный переключатель и обычный переключатель. В этом переключателе есть 2 нагрузки и 2 линии. Старый диммер имеет только 1 линию и 1 нагрузку, а в стене всего 2 провода красный и синий. Новый диммер не работает должным образом при подключении и использовании перемычек, что я делаю не так? Ответ Дэйва: Переключатель, который вы приобрели, на самом деле представляет собой два переключателя в одном, и, похоже, этот переключатель имеет диммер для освещения и регулятор скорости. Этот комбинированный переключатель обычно используется для управления потолочным вентилятором и освещением. Лучше всего приобрести один диммерный переключатель, который будет иметь ту же проводку, что и оригинальный переключатель. Убедитесь, что диммерный переключатель совместим с лампами в светильнике. Последние вопросы и комментарии Выявление причины цепи затемнения света Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи. Как установить диммер на кухне Я хочу установить на кухне диммер. В моей электрической коробке есть переключатель с одним черным проводом и одним красным проводом, идущим к той же стороне переключателя. Как я могу осветить темный коридор ночью для моего ребенка? У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до ванной. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор. Поиск и устранение неисправностей проводки выключателя освещения Я только что поменял выключатель и отключил электричество в розетках, что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение. Помощь по проводке диммера Как подключить диммер: подключение диммера, схемы подключения диммера, подключение 3-позиционного диммера. Проводка диммера и трехпозиционные переключатели Как подключить диммеры и 3-ходовые переключатели: электрические советы по подключению 3-ходовых диммеров и переключателей. Что делать с теплым диммером Почему диммеры могут быть теплыми или горячими: как выбрать правильный диммер для ваших светильников. Как подключить диммеры и светильники Как подключить диммер к новому светильнику? Как подключить провода к диммерным выключателям и светильникам. Установка трехпозиционных диммерных выключателей Как установить один или два 3-позиционных диммера: У меня есть 4 кухонных потолочных светильника, которые в настоящее время управляются двумя 3-позиционными переключателями. Хочу добавить диммер. Как заменить 3-позиционный переключатель на 3-позиционный диммер Как подключить 3-ходовые диммеры: общие проводные соединения 3-ходового диммера и регулировка уровня освещенности, подключение двух 3-ходовых диммеров. Подробнее см. в списке категорий вопросов по электротехнике.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Узнайте, как правильно подключить провода! Узнайте больше о подключении розеток Полное руководство по домашней электропроводке Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Includes: Methods for Home Electrical Wiring Types of Light Switches and Lighting Controls How They are Wired Wiring Diagrams for Light Switches Wiring 3-Way Switches Wiring 4 -Way Switches Диммерные выключатели проводки Как сделать светильники своими руками ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Электрика Вопрос:  Нужно ли менять оба диммера? Джим спрашивает: Я устанавливаю диммер на существующий трехпозиционный выключатель света. Должен ли я заменить оба переключателя на диммеры или я могу использовать один диммер, а другой оставить обычный обычный переключатель? Этот вопрос по электропроводке поступил от Джима из Сент-Чарльза, штат Миссури. Ответ Дейва: Если есть два существующих трехпозиционных диммерных переключателя, заменяющий диммерный переключатель должен быть таким же, как и другой, чтобы обеспечить полную совместимость, в противном случае необходимо установить два идентичных новых переключателя. Электрика Вопрос:  Нужно ли менять оба диммера? Джим спрашивает: Я устанавливаю диммер на существующий трехпозиционный выключатель света. Должен ли я заменить оба переключателя на диммеры или я могу использовать один диммер, а другой оставить обычный обычный переключатель? Этот вопрос по электропроводке поступил от Джима из Сент-Чарльза, штат Миссури. Ответ Дейва: Если есть два существующих трехпозиционных диммерных переключателя, заменяющий диммерный переключатель должен быть таким же, как и другой, чтобы обеспечить полную совместимость, в противном случае необходимо установить два идентичных новых переключателя. Подробнее о 3-позиционном диммерном выключателе Проверка соединений проводки светильника Я добавляю больше светильников, новые лампы не работают, но оригинальный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения. Выявление причины затемнения Цепь освещения Из-за чего мой свет тускнеет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи. Проводка светильника и запасной красный провод Как подключить красный провод к потолочному светильнику: красный провод к проводке потолочного вентилятора или светильника. Проводка потолочного вентилятора и подключение к видео Куда подсоединяются красный и черный провода на потолочном вентиляторе? Провода потолочного вентилятора и способы их подключения, проводка в потолочной электрощитке, проводка потолочного вентилятора. Таймеры и проводка выключателя света Я пытаюсь заменить однополюсный выключатель света на выключатель с таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому источнику света: Как подключить выключатель с таймером для освещения. Установка двух трехпозиционных диммерных выключателей Можно ли установить два трехпозиционных диммерных выключателя? Как заставить два 3-ходовых диммера работать вместе. Поиск и устранение неисправностей проводки выключателя освещения Я только что заменил выключатель света, и в моих розетках пропало электричество. Что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение. Лампы с цоколем GU24 и диммеры Можно ли использовать стандартный диммер с лампами накаливания на светильниках с цоколями GU24? 3-позиционный диммер — 1534

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Обучение электромонтажу Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрировано Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
