Как подключить сигнализацию: установка сигнализации на авто

Современные реалии нашей жизни делают установку автомобильной сигнализации одной из наиболее актуальных проблем. В первую очередь, обеспечивается надежная защита автомобиля от попыток взлома и угона. В настоящее время, автолюбителям предлагается самый широкий выбор сигнализаций. И тогда, на первый план выходит вопрос, как подключить сигнализацию к конкретному автомобилю. Однако, прежде всего, необходимо рассмотреть основные виды данных устройств и сделать правильный выбор.

Содержание

Любая автосигнализация способна выполнять несколько основных функций. Все они, в той или иной форме, присутствуют в каждой конструкции. Прежде всего, эти устройства должны реагировать на все действия по отношению к автомобилю, являющиеся незаконными. Многие из них могут блокировать двигатель, предотвращая попытки несанкционированного пуска. В подобных случаях, хорошая сигнализация привлекает не только внимание владельца автомобиля, но и окружающих людей.

По функциональности, современные сигнализации разделяются на следующие виды:

1. Сигнализация, не имеющая обратной связи. Данная конструкция представляет собой бюджетный вариант и устанавливается, в основном, на недорогие автомобили. Наиболее уязвимым местом считается радиоканал. Эта автосигнализация не способна защитить машину от опытных угонщиков, тем не менее, мелких похитителей она вполне может отпугнуть.
2. Сигнализация с функцией обратной связи. В сравнении с первым вариантом, она способна решать гораздо большее количество задач. Именно поэтому она так популярна среди водителей. С помощью обратной связи, автовладелец на расстоянии получает информацию о своем автомобиле, которая поступает на специальный брелок. Кроме охранных функций, имеется возможность дистанционного пуска двигателя. Необходимо только отключить им мобилайзер, устанавливаемый на заводе. В городских условиях радиус действия такой сигнализации составляет до 1 км.
3. Использование сигнализации GSM c GPS модулем. Эти устройства становятся все более популярными, благодаря возможности управления автомобилем через мобильный телефон. Таким образом, отслеживать свой автомобиль можно откуда угодно, при условии покрытия сети обслуживающего оператора. Вся информация в обе стороны передается с помощью СМС. Отдельные операторы предоставляют услугу, благодаря которой возможно отслеживать положение автомобиля с привязкой к карте через сеть интернет. С помощью этой услуги будет гораздо легче найти угнанный автомобиль.
4. Спутниковая сигнализация относится к области высоких технологий. Уровень защиты позволяет использовать ее в дорогих автомобилях. Вся информация передается через спутники связи. Это самый надежный и дорогостоящий вид автомобильной сигнализации.

Широкий выбор электронных устройств позволяет подобрать наиболее подходящий вариант автомобильной сигнализации, включающий в себя все необходимые функции. После приобретения можно заниматься ее установкой. Для решения данной проблемы существует два способа: обратиться в автосервис, к опытному автоэлектрику или попытаться самостоятельно установить сигнализацию на машину.

При отсутствии знаний электротехники, не стоит пытаться установить сигнализацию самостоятельно. Эти устройства достаточно сложные, для работы с ними требуются специальные знания и навыки. Ведь электрическая схема сигнализации будет во многих точках совмещаться с электрической сетью автомобиля. Малейшая неточность в монтаже может привести к выходу из строя различных реле, блоков и прочих элементов.

Существует определенный порядок действий при монтаже, который необходимо соблюдать. В первую очередь, определяются места, где будут устанавливаться основные элементы сигнализации. Обычно, для этого используется электронный блок управления, датчики, антенна, сигналы света и звука. Ошибкой многих автовладельцев, являются попытки внесения конструктивных изменений в схему или соединение наугад отдельных элементов. В лучшем случае, такое оборудование просто не будет работать.

Основным местом подключения сигнализации является блок управления, в котором сосредоточены все провода. Это значительно упрощает подключение. Кроме того, блок расположен под панелью приборов, в труднодоступном месте. После определения мест подключения, можно приступать к непосредственной установке устройства.

Порядок подключения сигнализации:

• Установка датчиков в местах, рекомендованных производителем.
• Установка звуковой сирены под капотом автомобиля.
• Датчики, звуковой оповещатель, источники света соединяются с блоком управления в соответствии со схемой.
• В конце установки, блок соединяется с источником питания.

Как правило, данный прядок действий не вызывает особых трудностей. Достаточно всего лишь внимательно разобраться в схеме подключения, поставляемой в комплекте вместе с оборудованием. Существуют определенные сложности подключения при наличии центрального замка. В таких случаях приходится индивидуально разбираться в схеме каждого автомобиля.

Большинство современных автомобилей оборудовано центральным замком. Наряду с охранной сигнализацией, он также выполняет защитные функции. Поэтому, данные отдельные системы должны работать согласованно, и зависит это от правильно выполненного монтажа.

Основная функция центрального замка заключается в открывании и закрывании замков, установленных на дверях, багажнике, капоте и на люке бензобака. Когда закрывается водительская дверь, то одновременно, запираются и другие элементы кузова. Для управления центральным замком существует кнопка, установленная в салоне и брелок с пультом. Учитывая особенности обоих устройств, следует помнить, что схемы автомобильной сигнализации и центрального замка должны быть совместимы между собой, а их работа происходить синхронно.

После установки сигнализации, в автомобиле появляются дополнительные полезные функции:

• Автоматическое закрытие люка и опущенных дверных стекол.
• По команде с пульта управления можно дистанционно запустить и прогреть двигатель.
• Создать имитацию поломки двигателя, чтобы угонщик задержался в салоне.
• Полная блокировка запуска двигателя.
• Управление автомобилем с помощью СМС-сообщений.

В некоторых случаях, установка автомобильной сигнализации производится одновременно с центральным замком. Это дает возможность сразу совместить между собой электрические схемы обоих устройств.

В некоторых случаях, в основном при отсутствии сервисных центров, автовладельцы пытаются установить сигнализацию собственноручно. Дело это вовсе не безнадежное. Необходимо только соблюдать основные правила монтажа подобных устройств:

1. Все соединения проводов между собой и с элементами устройств, выполняются через клеммы или с помощью пайки. Все места соединений должны быть тщательно заизолированы.
2. Прокладка проводов осуществляется в скрытом виде, под облицовкой салона. Особое внимание нужно обращать на переходы между элементами кузова.
3. В процессе соединения цвета проводов должны соблюдаться так же, как и на прилагаемой схеме.
4. Во время проведения работ аккумулятор необходимо полностью отключить.

Установка охранной сигнализации своими руками

Наличие сигнализации дает возможность почувствовать себя более защищенным: как свидетельствует статистика правоохранительных органов, даже само предупреждение о том, что объект круглосуточно в автоматическом режиме охраняется, заставляет более 60% правонарушителей проходить мимо.

В настоящее время производителями выпускается широкий спектр различных автоматических устройств, и этот большой выбор поможет остановиться на оптимальном варианте и учесть все индивидуальные особенности помещения.



Есть два способа установки сигнализации – обратиться в специализированные компании (более-менее надежно и однозначно дорого) или сделать все работы по установке самостоятельно (вполне осуществимо при наличии желания и очень выгодно в материальном плане).

Первый способ мы, как можно догадаться, рассматривать не будем, остановимся подробно на втором. Для того чтобы правильно установить сигнализацию, нужно сделать осознанный выбор способа защиты, иметь представление о существующих средствах, их достоинствах и недостатках.

Сразу оговоримся, что большой принципиальной разницы системы сигнализации для квартиры в многоквартирных домах, в частных особняках, в гаражах и т.д. не имеют: все они работают по одинаковому принципу и требуют одинакового алгоритма установки.

Что нужно знать и уметь для того, чтобы систему охранной сигнализации установить самостоятельно? Не очень много: желание и умение учиться, элементарные знания из школьной программы по физике, а также простейший набор инструментов, которые должны быть в любом доме.

Имейте в виду, что никакая статья не заставит вас научиться – она может только помочь вам сделать это при наличии вашего желания. Во время описания мы умышленно будем опускать «умные» определения и пользоваться доступными терминами.

Элементы охранной сигнализации

Все существующие охранные системы следят за определенными зонами в установленных вами пределах; у них предусмотрена возможность включения/выключения некоторых из них с учетом актуальности. Системы сигнализации делятся на две категории по типу подключения – проводные

и беспроводные.

Способы их установки и различия будут рассмотрены ниже. Проводные типы сигнализации уже почти стали историей: они используются крайне редко, требуют выполнения довольно большого объема электромонтажных и строительных работ и не отличаются высокой надежностью функционирования – словом, не советуем их устанавливать.

1. Панель управления

   Здесь располагается микрочип управления, что дает возможность устанавливать различные регулировки; сюда же подключаются с помощью проводов (или передаются радиосигналы) со всех установленных датчиков. Панель управления отправляет сигнал тревоги в случае обнаружения проникновения третьих лиц.
   Сигнал тревоги может быть звуковой (сирена) или световой – в расчете, что отреагируют соседи или владельцы дома, если они находятся поблизости. Может передаваться сообщение на указанный мобильный телефон или на центральный пункт охраны.

   Если вы сигнализацию установили самостоятельно, то с подключением центрального пульта охраны могут возникнуть проблемы – такие объекты под охрану ставят без энтузиазма: требуют, чтобы сигнализацию устанавливали их дочерние фирмы.

2. Датчики

   Их существует огромное множество, и они могут реагировать на открывание/закрывание дверных или оконных проемов, на движение людей, вибрацию, звук и т. д.

   Кроме того, мы советуем одновременно подключать противопожарные датчики: стоимость сигнализации увеличивается несущественно, зато есть возможность избежать больших убытков в случае возникновения форс-мажорных ситуаций.

   В последнее время появились новые датчики, способные реагировать на протечки воды, повышение влажности воздуха и пр. Это на любителя: есть лишние деньги – они не помешают, нет средств – и без них отлично можно обойтись.

3. Оповещающие устройства

   Звуковая аппаратура (так называемые «ревуны»), световая сигнализация или специальные устройства, передающие сигнал тревоги на мобильные электронные устройства.

Перед началом работ не спеша продумайте, что именно вы желаете охранять, где находятся наиболее вероятные места возможного проникновения злоумышленников, какие для этого нужны датчики и в каком количестве. Если примерный план уже имеется, можно отправляться в магазин за покупками.

А Вы знаете как правильно выбрать охранную сигнализацию для дачи? Подробное разъяснение по критериям выбора необходимой аппаратуры.

Советуем так же защитить свой гараж. Здесь можно узнать, как сделать gsm сигнализацию из старого мобильного телефона.

Что приобретать в магазине

Первый совет – не гонитесь слишком за модными брендами. Очень часто их высокая цена не соответствует столь же высоким эксплуатационным показателям и надежности: большие деньги приходится платить только за название.

Второй совет – обращайтесь к добросовестным реализаторам, которые не торгуют контрафактной продукцией. И третий совет – не поленитесь предварительно ознакомиться с максимальным числом предложений и составить для себя определенное мнение.

Многие фирмы, торгующие системами сигнализации, могут вам запрограммировать приемно-контрольные приборы, и это очень хорошо: вы сможете сэкономить порядочное количество нервов и времени, пока будете самостоятельно методом проб и ошибок заниматься этим делом. Если таковой услуги нет – тоже не проблема.

Каждый добросовестный производитель дает подробную инструкцию, как выполнять программирование его системы.

Алгоритм программирования различных приборов примерно одинаков: нужно все подключаемые датчики обозначить как охранные, отсортировать их по охраняемым зонам в зависимости от конкретного места установки, записать в память микрочипа управление и установить для каждой зоны отдельный ключ доступа, которые дадут возможность подключать различные зоны по мере надобности.

Подключение проводных и беспроводных охранных систем

Мы уже упоминали, что проводные системы в настоящее время используется довольно редко, но стоят они дешевле, чем беспроводные аналоги. Если вы решили устанавливать их, вам нужно иметь определенное количество электрических проводов с учетом всех подключаемых датчиков и их общей удаленности. Еще надо отличать плюс от минуса и запастись терпением.

Вот и все. Каждый датчик имеет специальные клеммники для подключения проводов, такие же клеммники есть и на панели управления. Подсоединяйте провода согласно схеме изготовителя, проверьте еще раз правильность подсоединения и испытывайте работоспособность сигнализации.

Одно замечание – подсоединяемые кабели должны быть не ближе 20 см от силовых линий. Все реализуемые сегодня датчики уже установлены в оптимальных режимах работы, самостоятельно регулировать их нет надобности.

Но если и этим есть желание заняться, то делайте это без резких движений – изменять регулировки нужно плавно, после каждого изменения необходимо проверять функциональность датчика.

С беспроводными устройствами хлопот намного меньше: вы потеряете всего час-два времени – и дом будет находиться под охраной. Все они имеют собственные элементы питания, емкости которых хватает минимум на год использования. Стоимость простейших беспроводных комплектов начинается от 200 $. Реализуемые комплекты почти равнозначны, а большой ассортимент даст вам возможность выбрать оптимальный вариант лично для себя.

Теперь, когда у вас уже есть определенный багаж знаний, можно остановиться более подробно на некоторых нюансах установки.

Панель управления

Для небольшого объекта достаточно, чтобы к ней подключались 1-4 охраняемые зоны (шлейфа). Если панель имеет больше шлейфов – отлично: стоимость возрастает незначительно, а у вас появляется возможность подключать некоторые датчики отдельно. Это позволит узнавать, где именно возникла проблема, открылось ли окно или дверь.

Кроме того, к такой панели возможно подключение дополнительных противопожарных датчиков и т. д. Панель необходимо устанавливать в защищенном и незаметном месте, доступ к ней возможен только ограниченному кругу лиц.

Питание может быть автономное или комбинированное. Есть панели управления, которые можно элементарно запрограммировать вручную без чьей-либо помощи; есть панели, которые программируются с помощью распространяемых в Интернете программ. А можно сделать эту операцию по программированию, как мы уже говорили выше, в магазине.

Датчики

Наиболее часто используются датчики контроля движения и контроля вибраций. Датчик контроля движения реагирует на присутствие в помещении посторонних людей во время пересечения ими зон обнаружения. Соответственно, он должен контролировать наиболее вероятные места проникновения.

Общие правила установки: он не должен закрываться никакими предметами (шторами, дверью и т. д.), монтировать датчик нужно вдали от различных нагревательных приборов, на него не должны попадать прямые солнечные лучи. Место установки – без циклических вибраций; крепится на кронштейнах (входят в комплект).

После установки необходимо проверить работоспособность: подключить питание, и если примерно через 30 секунд загорится индикатор – датчик исправен и готов к работе.

Советуем хотя бы раз в неделю умышленно пересекать контролируемую зону и таким образом убеждаться в его работоспособности.

Датчик вибрации реагирует на открывание/закрывание окон или дверей. Может контролировать сейфы, специальные шкафы и т. д. Устанавливается непосредственно на тех предметах, которые должны быть защищены от проникновения. Проверка работоспособности непосредственно после установки производится в автоматическом режиме.

Пожарные датчики устанавливаются, как правило, на потолках. Могут реагировать на появление дыма или повышение температуры. Контроль работоспособности выполняется элементарно – поднесите источник дыма к датчику первого типа или небольшой открытый огонь к датчику второго типа, через несколько секунд должна сработать сигнализация.

Ключи доступа к сигнализации

Довольно простое устройство, программируется под конкретного пользователя, код доступа уникальный. Внешним видом напоминает таблетку, после прикладывания ее к устройству доступа сигнализация включается/выключается. Ключ имеет две площадки, с которых считывается код.

Помните, что для современных злоумышленников не составляет проблем сделать дубликат ключа, а потому не передавайте его посторонним людям. Более совершенные охранные сигнализации имеют радиобрелок. Он более удобен в использовании, но и с него можно считать информацию при помощи специальных приборов.

Светозвуковые сигнализаторы

Размещайте их в недоступных местах, используйте антивандальную защиту, предохраняйте от попадания атмосферных осадков. Если вы не дублируете тревожный сигнал другими способами, то очень ответственно отнеситесь к их исправности, производите периодическую проверку работоспособности.

Устройство передачи информации

Есть варианты, когда его подключают к обычным телефонным линиям, кнопки выхода припаиваются к кнопкам телефонного аппарата. Есть лучше вариант – устройство подключается к мобильному телефону: сейчас они стоят недорого, оптимальнее использовать его.

Присоединить для оповещения можно сразу несколько номеров мобильных телефонов – во много раз увеличивается надежность охранной сигнализации.

Вместо эпилога

Рекомендуем подробнее ознакомиться с принципом работы систем охраны на примере охранной сигнализации для дачи. Самостоятельный монтаж сигнализации будет проще, если будет понимание принципа работы готовой системы.

Так же не лишним будет ознакомиться с работой видеонаблюдения, сделать это можно здесь. Видеонаблюдение – это логичное дополнение охранной системы Вашего дома.

А если Вы хотите самостоятельно установить видеонаблюдение в доме, Вам определенно будет полезна станица https://occtv.ru/videonablyudenie/video-svoimi-rukami/video-v-dome.html

Надеемся, что мы смогли дать вам представление о различных принципах функционирования и правилах подключения охранных устройств. Конечно, необходимо дополнительно руководствоваться прилагаемыми инструкциями от изготовителей.

Но когда вы уже имеете определенные знания, такие инструкции не будут представлять для вас terra incognita. Еще раз напомним главное правило успеха – не бойтесь своими руками выполнять работу, не ленитесь учиться и «спешите не спеша».

Выходные соединения основной автомобильной сигнализации

Перечисленные провода и соединения ниже не относится ко всем сигналам тревоги. Какая-то тревога установки потребуют добавления диодов, реле, резисторы, и/или другие части. Всегда сначала читайте руководство по установке.

Выходы автомобильной сигнализации:

• Световая вспышка
• Освещенный вход
• Стартер прерывает
• Дверные замки
• Рог
• 2-й канал/вспомогательный
• Сирена
• ВЕЛ

Мощность вспышки

Световая вспышка Свет Мигание (-) Выход без встроенного реле (схема) Соедините одну сторону катушки реле SPTD с другой стороной подключен к (+) 12 В постоянного тока, что при подаче питания включает парковку лампы включены. Некоторым автомобилям не требуется дополнительное реле, другим потребуется требуют больше. Световая вспышка (+) Выход со встроенным реле Подсоедините один провод к проводу стояночных огней, который показывает (+) 12 В постоянного тока, когда они включены. Подключите другой провод к (+) 12 В постоянного тока. Некоторые автомобили может потребоваться одно или несколько дополнительных реле.

Выходы с подсветкой

Освещенный вход Вход с подсветкой (-) Выход Отрицательный триггер двери (схема) Подключите к клемме № 85 реле SPTD с другой стороны, клемма #86 подключен к (+) 12 В постоянного тока. Соедините клемму № 87 с землей и клеммой #30 к (-) дверному курку. Вход с подсветкой (-) Выход Положительный триггер двери (схема) Подключите к клемме № 85 реле SPTD с клеммами № 86 и № 87. подключен к (+) 12 В постоянного тока. Подсоедините клемму №30 к (+) дверному курку. Вход с подсветкой и встроенным реле Подключите один провод к триггеру двери автомобиля, а другой к земле. для отрицательных дверных триггеров или к (+) 12 В постоянного тока для положительных дверных триггеров.

Выходы прерывания пускателя

Стартер прерывает Starter Kill (-) Выход (нормально замкнутое реле) (схема) Подключите к клемме № 85 реле SPTD и к анодной стороне диода если не используется предварительно проводная розетка, в которую она включена. Подключите катод сторону диода и клемму №86 к источнику зажигания (+). Разрезать и соединить сторона ключа провода стартера в жгуте зажигания к клемме № 87a и провод стартера со стороны двигателя к клемме № 30. Starter Kill (-) Выход (нормально разомкнутое реле) (схема) Подключите к клемме № 85 реле SPTD и к анодной стороне диода. если не используется предварительно проводная розетка, в которую она включена. Подключите катод сторону диода и клемму №86 к источнику зажигания (+). Разрезать и соединить сторона ключа провода стартера в жгуте зажигания к клемме №87 и провод стартера со стороны двигателя к клемме № 30. Блокировка стартера со встроенным реле Отрежьте и подсоедините провод стартера со стороны ключа к жгуту проводов зажигания к одному проводу (обычно указанному) и проводу стартера со стороны двигателя к другому проводу.

Выходы дверных замков

Дверные замки Выходы дверного замка (схемы) Сначала определите тип переключателя затем провод соответственно. Большинство современных сигнализаций имеют как минимум пару минусовых выходов который обеспечит ток, достаточный для питания катушки одного реле каждый. Некоторые предоставят как положительные, так и отрицательные результаты (может потребоваться добавление диоды), или DIP-переключатель для выбора полярности. Другие могут иметь два встроенных реле с проводами для нормального подключения. закрытые, нормально открытые и общие клеммы каждого реле. Это самые распространенные типы выходов дверных замков, но я мог бы продолжать. Если вы не уверены какой тип выходов имеет ваша сигнализация, если они есть, после прочтения вашего руководство пользователя, используйте свой глюкометр. Сначала проверьте наличие положительного напряжения постоянного тока.

Выход сирены

Рог Звуковой сигнал (-) Выход Подключитесь к проводу от выключателя звукового сигнала, который показывает массу, когда переключатель нажат. Некоторые автомобили требуют использования реле для подачи питания. (+) 12 В постоянного тока на сам звуковой сигнал. Если звуковой сигнал не звучит, когда ключ находится в выключенном положении, вам нужно будет добавить хотя бы одно реле.

Вспомогательные выходы тревоги

2-й канал/вспомогательный 2-й канал/вспомогательный (-) выход(ы) Эти отрицательные выходы будут подключены к катушке реле или другому модулю для управления. любое количество функций транспортного средства или других компонентов; открывание багажника, устройство открывания гаражных ворот, дистанционный запуск, подъем и/или опускание окон и т.  д. Эти выходы также могут быть импульсными или защелкивающийся тип. Некоторые системы сигнализации и доступа без ключа могут иметь один или другой или оба. Сначала проверьте руководство по установке.

Выходы сирены

Сирена Сирена (-) Выход Если сигнализация, которую вы устанавливаете, имеет этот выход, подключите его к отрицательному провод сирены. Подключите положительный провод сирены к (+) 12 В постоянного тока. Дополнительную информацию см. в руководстве по установке. Сирена (+) Выход Если сигнализация, которую вы устанавливаете, имеет этот выход, подключите его к положительному провод сирены. Подключить негатив провод сирены на массу. Дополнительную информацию см. в руководстве по установке.

Светодиодные выходы

Светодиоды Светодиоды Многие современные сигнализаторы имеют порт для прямого подключения светодиода. Если у вас нет, будет выделенный провод с положительным или отрицательный выход. Если выход положительный, подключите его к положительному провод светодиода и соедините отрицательный провод светодиода с землей. Если выход отрицательный, подключите его к отрицательному проводу светодиода и подключите положительный провод светодиода к (+) 12 В постоянного тока. Не подключать провода светодиода как к (+) 12 В постоянного тока, так и к земле без резистора.

Автомобильная безопасность и удобство:

• Основные соединения (входы)
• Основные соединения (выходы)
• Модули автосигнализации
• Датчики / триггеры автомобильной сигнализации
• Дверные замки
• Световая вспышка / Вход с подсветкой
• Стартер прерывает
• Аксессуары и надстройки

Справка и дополнительные ресурсы:

• Руководства по сигнализации и дистанционному запуску
• Изображения сигнализации и удаленного запуска
• Руководства по применению
• Форум автомобильной безопасности и удобства
• Горячие темы безопасности и удобства автомобиля
• Схемы реле (краткий справочник)
• Калькулятор цветового кода резистора
• Проводка автомобиля

•

Подпишитесь на the12volt. com
Вторник, 21 февраля 2023 г. • Copyright © 1999-2023 the12volt.com, Все права защищены.

• Политика конфиденциальности и использование файлов cookie

Отказ от ответственности: *Вся информация на этом сайте ( the12volt.com ) предоставляется «как есть» без каких-либо явных или подразумеваемых гарантий, включая, помимо прочего, пригодность для конкретного использования. Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. Пожалуйста проверьте все цвета проводов и схемы, прежде чем применять какую-либо информацию.

Автомобильная сигнализация — инженерный блог Тимоти Богера

Установка автомобильной сигнализации Xpress DX345 и центральных автоматических дверных замков

Я буду расширять эту страницу, когда у меня будет время. Я разместил руководство для автомобильной сигнализации Xpress DX345 ниже для многих людей, запрашивающих его. Я не владею правами на руководство, я просто делаю его доступным для покупателей, которые потеряли свое руководство или их комплект не шел с ним. Вся эта страница содержит много полезной информации, поэтому обязательно прокрутите ее до конца.

Автомобильная сигнализация и система автоматического запирания дверей. Общая стоимость: 24,21 долл. США + 26,95 долл. США = 51,16 долл. США

Щелкните изображения, чтобы перейти непосредственно на страницу Amazon для покупки продуктов. Универсальный дверной замок: вариант 1 — это то, что я использовал, но похоже, что он был снят с продажи на Amazon, поэтому я нашел аналогичную замену. Я также перечислил вариант, в котором вы можете разделить модуль дверного замка и приводные двигатели. Кроме того, если вы хотите использовать параметры отключения двигателя или мигания плафона, вам необходимо будет приобрести реле для этого, если только в вашем автомобиле еще нет реле, которые вы можете использовать.

Автомобильная сигнализация Xpress Dx345

Универсальные дверные замки: опция 1

Универсальные дверные замки: опция 2

Модуль дверного замка без двигателей: опция 3

Отдельные двигатели — 2 Примеры:

Реле плафонов или выключения двигателя

Xpress Dx345 Manual and Door Lock Manual

car_alarm_manual. pdf

Download File

---

door_lock_manual.pdf

Download File

---

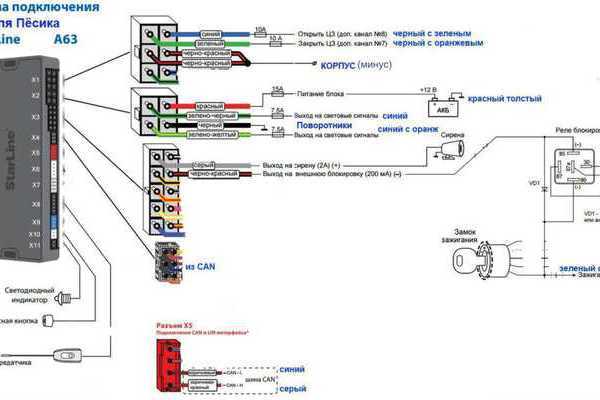

Car Alarm Wire Diagram

Проводка модуля управления

Питание системы:
Черный — Заземлите этот провод на раму вашего автомобиля. Это можно сделать, найдя существующее заземление или просверлив отверстие и каким-либо образом прикрепив провод к раме.
Красный — это питание для системы сигнализации. Вы можете прикрепить его в любом месте, где ваш автомобиль получает 12 вольт от аккумулятора. В провод встроен собственный предохранитель. Я привязал свой прямо к моему блоку предохранителей, где другие аксессуары получали 12 вольт. Вы также можете подключить его напрямую к аккумулятору, так как он имеет встроенный предохранитель.

Внутреннее/внешнее освещение и управление двигателем:
Белый — я не использовал этот провод, но если вы хотите, чтобы фара моргала один раз и выключалась, когда срабатывает сигнализация. Я считаю, что вам понадобятся ваши собственные диоды, чтобы сделать это.
Оранжевый — Я тоже не использовал этот провод, но если вы хотите, чтобы ваш двигатель отключался при срабатывании сигнализации, вам нужно использовать реле, которое отключит питание двигателя.
Черный/ Белый — Я не использовал этот провод. Если вы хотите, чтобы ваш внутренний купольный светильник включался, вы можете прикрепить его к светильнику, как показано на схеме. Для этого вам может понадобиться собственное реле.

Силовые замки:
You will only need ONE of these sets of wires ( Coffee / White  or  Gray or Blue & Green )
Coffee / White  — This wire is используется для автомобилей, которые УЖЕ ИМЕЮТ АВТОМАТИЧЕСКУЮ СИСТЕМУ ЗАПИРАНИЯ ДВЕРЕЙ и С ВАКУУМНЫМ УПРАВЛЕНИЕМ . Большинство автомобилей не имеют вакуумных дверных замков. Mercedes Benz обычно имеют вакуумные замки.
Серый — Этот провод используется для автомобилей, 9. Chevy, Ford, Chrysler и т. д.
Зеленый (-)  и  Синий (+) — Эти два провода используются для автомобилей, которые НЕ ИМЕЮТ СИСТЕМЫ АВТОМАТИЧЕСКОГО ЗАМЫКАНИЯ ДВЕРЕЙ обсуждалось выше. В комплект входит модуль, который принимает сигналы синего и зеленого проводов для блокировки и разблокировки дверей.

Сирена:
Кофе — Этот провод подключается к сирене, которая идет в комплекте. Другой конец сирены можно заземлить на раму вашего автомобиля так же, как упоминалось выше. Я закрепил землю тем же болтом, который использовал для крепления сирены к моторному отсеку.

ACC:
Желтый — подключается к ACC. Я подключил его туда, где АСС подключен к блоку предохранителей. Это позволит системе охранной сигнализации заблокировать ваши двери после того, как вы заведете машину, и автоматически разблокировать двери, когда вы заглушите автомобиль.

Дверные триггеры:
Зеленый или . Один из этих двух проводов (или оба, в зависимости от ситуации) можно использовать, чтобы сигнализация знала, открыта ли дверь вашего автомобиля. У меня сейчас только водительская дверь. У меня уже была кнопка в двери, которая включала внутреннее освещение, когда я открывал дверь. Я тоже использовал его для сигнализации. Теперь нужно понять, как работает кнопка. Мой принцип работы заключается в том, что когда дверь открыта, цепь заземлена, а когда дверь закрыта, цепь не заземлена. Поэтому я использовал зеленый провод. Если ваш триггер работает наоборот, вам нужно будет использовать фиолетовый провод.
Темно-фиолетовый – используйте этот провод, если спусковой крючок двери срабатывает при «положительном срабатывании». кто-нибудь пытался вмешиваться в батарею. Это позволяет вам использовать только настройку «отрицательный триггер».

Сирена на моем капюшоне.

Использование существующего дверного триггера для моей системы сигнализации. Кроме того, вы можете увидеть провода моего автоматического дверного замка, идущие от моей двери. (позже я обернул их проволокой, чтобы защитить их).

Значок индикатора на приборной панели.

Полезные советы и подсказки

По мере того, как читатели сообщают мне о проблемах и/или придумывают другие решения, я публикую их здесь.

Брэд, читатель моего сайта, попробовал вариант 2 системы дверных замков. Вот краткое изображение этой системы:

Он столкнулся с проблемой, когда НЕТ проводов для подключения системы сигнализации. Вскрыл контроллер дверного замка и обнаружил 2 дырки на печатной плате.
