как определить напряжение, вольтаж конденсаторов

Ионистор — это суперконденсатор

Назначение ионистора — накапливать электрический заряд. И накапливает он его так же, как и обычный электрический конденсатор.
Из школьного курса физики: обычный конденсатор — это две пластины разделенный изолятором.
Когда на одной из платин появляется избыток электронов, а на другой — недостаток, электроны (-) с первой пластины устремляются поближе ко второй — положительно-заряженной (+).
И если отключить батарейку от конденсатора, то напряжение на нем останется, потому что на разных платинах разная плотность электронов.

Можно использовать обычный конденсатор для накопления энергии, но его емкость обычно очень мала.

Для чего используются конденсаторы?

Электростанции

Последовательное соединение конденсаторов

Почти все электронные устройства имеют блок питания, который преобразует переменный ток, присутствующий в доме, в постоянный ток. Конденсаторы играют важную роль в преобразовании переменного тока в постоянный, устраняя электрические помехи. В источниках энергии используются электролитические конденсаторы различных размеров – от нескольких миллиметров до нескольких дюймов (или сантиметров).

Звуковые покрытия

Конденсаторы имеют множество применений в аудио оборудовании. Они блокируют постоянный ток на входе вс усилитель, предотвращая внезапные звуки или шумы, которые могут повредить колонки и наушники. Данные детали, используемые в аудиофильтрах, позволяют контролировать басы.

Компьютеры

Цифровые схемы в компьютерах передают электронные импульсы на высоких скоростях. Эти потоки в сети могут создавать помехи сигналам от соседней цепи, поэтому разработчики высокотехнологичного оборудования применяют конденсаторы для минимизации помех.

Высокотехнологичный конденсатор

Слайды презентации

Слайд 1

Урок физики в 11 классе Тема: Формула Томсона

Учитель физики Тетерина Н.В. МОУ « Красногорская СОШ №1» 2010 год

Слайд 3

Академик Мандельштам отмечал: “Теория колебаний объединяет, обобщает различные области физики… Каждая из областей физики — оптика, механика, акустика — говорит на своем “национальном” языке. Но есть “интернациональный” язык, и это — язык теории колебаний… Изучая одну область, вы получаете тем самым интуицию и знания совсем в другой области”.

Слайд 4

Лови ошибку!!!

Слайд 5

Проверь!!!

Слайд 6

Ключевые слова

Период Емкость Индуктивность Зависимость Электромагнитный контур

Слайд 7

Виртуальная лаборатория (видео эксперимент)

Слайд 8

Виртуальная лаборатория (интерактивная модель)

Слайд 9

Собственная частота контура

Слайд 10

Период свободных колебаний в контуре:

Слайд 11

ТОМСОН Уильям (Thomson William)

Лорд Кельвин (1824-1907), английский физик Заложил основы теории электромагнитных колебаний и в 1853 вывел формулу зависимости периода собственных колебаний контура от его емкости и индуктивности (формула Томсона).

Слайд 12

получил образование в университетах Глазго и Кембриджа .

с 1846 до 1899 г. был профессором натуральной философии в университете Глазго .

посвящен в рыцари в 1866 г

получил звание пэра и титул лорда Кельвина в 1892 г

Король викторианской физики

Слайд 13

Чему равен период собственных колебаний в контуре, если его индуктивность 2,5 Гн, а емкость 1,5 мкФ?

Т = 12,16 * 10-3с = 12,16мс

Слайд 14

Автобусная остановка

Слайд 15

Задачи:

Подставьте в формулу Томсона следующие значения: L = 0,5 Гн С = 0,5 мкФ Вычислите период, а затем частоту. Ответ: Т = 0,0031 с √ = 320 Гц

Слайд 16

Конденсатор какой электроемкости следует подключить к катушке индуктивности L= 20 мГн, чтобы в контуре возникли колебания с периодом Т=1 мс? Ответ: С= 1,27 мкФ

Слайд 17

Как изменится циклическая частота, если в колебательном контуре заменят конденсатор на другой меньшей в 36 раз емкостью? Ответ: частота увеличится в 6 раз

Слайд 18

Как изменится период свободных колебаний в электрическом контуре при увеличении электроемкости конденсатора в 2 раза? Ответ: увеличится в 1,4 раза

Слайд 19

ПОДВЕДЕНИЕ ИТОГОВ

«Счастливая случайность выпадает лишь на долю подготовленного ума» Л. — возведение в степень.
Допускаются также следующие функции: sqrt — квадратный корень, exp — e в указанной степени, lb — логарифм по основанию 2, lg — логарифм по основанию 10, ln — натуральный логарифм (по основанию e), sin — синус, cos — косинус, tg — тангенс, ctg — котангенс, sec — секанс, cosec — косеканс, arcsin — арксинус, arccos — арккосинус, arctg — арктангенс, arcctg — арккотангенс, arcsec — арксеканс, arccosec — арккосеканс, versin — версинус, vercos — коверсинус, haversin — гаверсинус, exsec— экссеканс, excsc — экскосеканс, sh — гиперболический синус, ch — гиперболический косинус, th — гиперболический тангенс, cth — гиперболический котангенс, sech — гиперболический секанс, csch — гиперболический косеканс, abs — абсолютное значение (модуль), sgn — сигнум (знак), logP — логарифм по основанию P, например log7(x) — логарифм по основанию 7, rootP — корень степени P, например root3(x) — кубический корень.

Таблица синтаксиса математических выражений

ГруппаКонстанты и переменныеОперацииТригонометрические функцииОбратные тригонометрические функцииГиперболические функции

Рассчитать

save Сохранить extension Виджет

Вычисление производной

Вычисление производной — дело нехитрое, достаточно знать несколько простых правил и формулы дифференцирования простых функций; сложнее в этом онлайн калькуляторе было сделать интерпретатор математических выражений и алгоритм упрощения полученного результата, но об этом как-нибудь в другой раз…

Правила дифференцирования

1) производная суммы:
2) производная произведения:
3) производная частного:
4) производная сложной функции равна произведению производных:

Таблица производных

Производная степенной функции:
Производная показательной функции:
Производная экспонециальной функции:
Производная логарифмической функции:
Производные тригонометрических функций:,,,
Производные обратных тригонометрических функций:,,,
Производные гиперболических функций:

Единица и формулы расчёта

Трехфазные двигатели в однофазной сети: схемы включения и выбор конденсаторов

Ёмкость в виде электрического свойства, способного хранить заряды, измеряется в фарадах (Ф) и обозначается С. Величина названа в честь английского физика Майкла Фарадея. Конденсатор ёмкостью 1 фарад способен хранить заряд в 1 кулон на пластинах с напряжением 1 вольт. Значение С всегда положительно.

Математическое выражение фарада

Ёмкость конденсатора — постоянная величина, означающая потенциальную способность хранить энергию. Количество заряда, хранимое в отдельно взятый момент, определяется уравнением Q=CV, где V — приложенное напряжение. Таким образом, регулируя напряжение на пластинах, можно увеличивать или уменьшать заряд. Эта формула ёмкости в виде C=Q/V в единичных значениях определяет, в чём измеряется ёмкость конденсатора в СИ, и является математическим выражением фарада.

Специалисты по электронике единицу в один фарад считают не совсем практичной, поскольку она представляет собой огромное значение. Даже 1/1000 F — это очень большая ёмкость. Как правило, для реальных электрических компонентов применяют следующие величины:

пикофарад — 10—12 Ф;
нанофарад — 10—9 Ф;
микрофарад — 10—6 Ф.

Диэлектрическая проницаемость

Фактор, благодаря которому изолятор определяет ёмкость конденсатора, называется диэлектрической проницаемостью. Обобщённая формула расчёта ёмкости конденсатора с параллельными пластинами представлена выражением C= ε (A / d), где:

А — площадь меньшей пластины;
d — расстояние между ними;
ε — абсолютная проницаемость используемого диэлектрического материала.

Диэлектрическая проницаемость вакуума ε0 является константой и имеет значение 8,84х10—12 фарад на метр. Как правило, проводящие пластины разделены слоем изоляционного материала, а не вакуума. Чтобы найти ёмкость конденсатора, пластины которого находятся в воздухе, можно воспользоваться значением ε0. Разницей диэлектрической проницаемости атмосферы и вакуума можно пренебречь, поскольку их значения очень близки.

На практике в формулах нахождения ёмкости конденсатора используется относительная диэлектрическая проницаемость в качестве коэффициента, означающая, насколько электрическое поле между зарядами уменьшается в диэлектрике по сравнению с вакуумом. Некоторые значения этой величины для различных материалов:

1,0006 — воздух;
2,5—3,5 — бумага;
3—10 — стекло;
5—7 — слюда.

Принцип работы RC цепи

Как вы помните, конденсатор представляет из себя две обкладки на некотором расстоянии друг от друга.

Вы, наверное, помните, что его емкость зависит от площади обкладок, от расстояния между ними, а также от вещества, которое находится между обкладками. Или формулой для плоского конденсатора:

где

Ладно, ближе к делу. Пусть у нас имеется конденсатор. Что с ним можно сделать? Правильно, зарядить 😉 Для этого берем источник постоянного напряжения и подаем заряд на конденсатор, тем самым заряжая его:

В результате, у нас конденсатор зарядится. На одной обкладке будет положительный заряд, а на другой обкладке – отрицательный:

Даже если убрать батарею, у нас заряд на конденсаторе все равно сохранится в течение какого-то времени.

Сохранность заряда зависит от сопротивления материала между пластинами. Чем оно меньше, тем быстрее со временем будет разряжаться конденсатор, создавая ток утечки. Поэтому самыми плохими, в плане сохранности заряда, являются электролитические конденсаторы, или в народе – электролиты:

Но что произойдет, если к конденсатору мы подсоединим резистор?

Конденсатор разрядится, так как цепь станет замкнутой. Разряжаться он будет через резистор. В разряде конденсатора через резистор и заложен весь принцип работы RC цепочки.

Основные формулы ёмкости

Базовый расчёт конденсатора предполагает выявление зависимости емкости и заряда, удерживаемого на элементе, а также напряжением на пластинах.

C=QVC=QV

C – емкость, или объём в Фарадах
Q – заряд, удерживаемый на пластинах в кулонах
V – разность потенциалов между пластинами в вольтах

Это уравнение используется для расчета работы, необходимой для зарядки конденсатора и энергии, хранящейся в нем.

Формула энергии

W=∫Q0V dQW=∫0QV dQ

W=∫Q0qC dQW=∫0QqC dQ

W=12CV2

Важно! Необходимо знать, какое влияние конденсатор будет оказывать на любую цепь, в которой он работает. Он не только предотвращает прохождение постоянной составляющей тока сигнала, но и оказывает влияние на любой переменный сигнал

Реактивное сопротивление

В цепи постоянного тока помимо батареи может присутствовать резистор, который оказывает сопротивление току в цепи. То же справедливо и для схемы переменного тока с элементом, накапливающим заряд. Конденсатор с небольшой площадью пластины позволяет хранить только небольшое количество заряда, и это будет препятствовать протеканию тока. Конденсатор имеет определенное реактивное сопротивление, и оно зависит от его величины, а также от частоты срабатывания. Чем выше частота, тем меньше реактивное сопротивление.

Фактическое реактивное сопротивление можно вычислить по формуле:

Xc = 1 / (2 pi f C)

где

Xc – ёмкостное реактивное сопротивление в Омах.
f – частота в Герцах.
C – ёмкость в Фарадах.

Текущий расчет

Реактивное сопротивление конденсатора, рассчитанное по приведенной выше формуле, измеряется в Омах. Затем ток, протекающий в цепи, может быть рассчитан обычным способом с использованием закона Ома:

V = I Xc

Главный показатель конденсатора

Оцените статью:

Как определить ёмкость конденсатора по цифровой маркировке

Содержание

Небольшие замечания и советы по работе с конденсаторами
Конденсатор и емкость
Измерение емкости в режиме сопротивления
Типы маркировок
Единицы измерения
Маркировка конденсаторов тремя цифрами
Перед проверкой конденсатора
Специальный прибор для определения емкости конденсатора
Параметры конденсаторов
Цифро-буквенное обозначение
Как правильно определить сопротивление резистора мультиметром
Другие способы проверки
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Определение емкости конденсатора по маркировке
Емкость конденсатора: как померить самостоятельно
Виды конденсаторов
Обозначение в схемах
Заключение

Небольшие замечания и советы по работе с конденсаторами

Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.

Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

вакуумные;
с газообразным диэлектриком;
с неорганическим диэлектриком;
с органическим диэлектриком;
электролитические;
твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

Электрический пробой. Обычно вызван превышением допустимого напряжения.
Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Измерение емкости в режиме сопротивления

Измерение в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2.

В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением

Типы маркировок

На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры.

И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.

Маркировка больших изделий

Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

Числовая и численно-буквенная маркировка маленьких конденсаторов

Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

первые две цифры обозначают первые две цифры емкости;
третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;

такие конденсаторы всегда измеряются в пикофарадах.

Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины.

Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.

Керамические конденсаторы с маркировкой

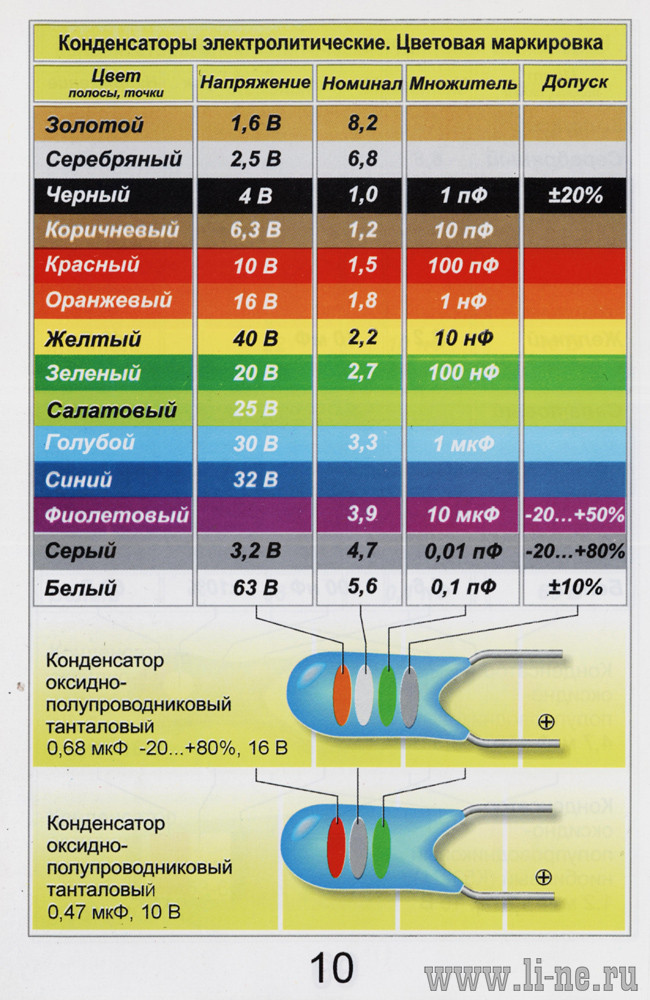

Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
- первые два цвета означают емкость в пикофарадах;
- третий цвет показывает количество нулей, которые необходимо дописать;
- четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.

Цвет	Значение
Черный
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

Единицы измерения

Проще всего рассчитывается емкость плоского конденсатора. Если линейные размеры пластин-обкладок значительно превышают расстояние между ними то справедлива формула:

C= e*S/d

e – это величина электрической проницаемости диэлектрика, расположенного между обкладками.

S – площадь одной из обкладок(в метрах).
d – расстояние между обкладками(в метрах).
C – величина емкости вфарадах.

Что такое фарада? У конденсатора емкостью в одну фараду, напряжение между обкладками поднимается на один вольт, при получении электрической энергии количеством в один кулон. Такое количество энергии протекает через проводник в течении одной секунды, при токе в 1 ампер. Свое название фарада получила в честь знаменитого английского физика – М. Фарадея.

1 Фарада – это очень большая емкость. В обыденной практике используют конденсаторы гораздо меньшей емкости и для обозначения применяются производные от фарады:

1 Микрофарада – одна миллионная часть фарады.10-6

1 нанофарада – одна миллиардная часть фарады. 10-9
1 пикофарада -10-12 фарады.

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0. 33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0. 1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

Маркировка четырьмя цифрами

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например, 1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.

Маркировка конденсатора.

Буквенно-цифровая маркировка

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0. 33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n». Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например: 0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ.

Планарные керамические конденсаторы

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой.

Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах.

Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*103пФ = 4700пФ = 4,7нФ

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Таблица маркировки конденсаторов по рабочему напряжению.

Планарные электролитические конденсаторы

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах.

Полоска на таких конденсаторах указывает положительный вывод. Пример: по таблице «A» — напряжение 10В, 105 — это 10*105 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

Маркировка конденсаторов тремя цифрами

При такой маркировке две первые цифры определяют мантиссу емкости, а последняя — показатель степени по основанию 10, другими словами в какую степень нам нужно возвести число 10, или еще проще сколько нулей нужно добавить после первых 2-х чисел.

Полученное таким образом число соответствует емкости в пикофарадах. Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ). Если последняя цифра равна «9» то это означает что показатель степени равен «-1» что мы должны мантиссу умножить на 10 в степени «-1» или другими словами разделить ее на 10.

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0. 033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6. 8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0. 33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Специальный прибор для определения емкости конденсатора

Определить емкость конденсатора представляется возможным разными способами, в том числе и мультиметром. Но очень часто, заявленная емкость (например 6000мкф), в несколько раз превышает значения на измерительном приборе (не более 600 мкф), поэтому определить емкость таких конденсаторов не возможно используя обычный мультиметр. Для этих целей существуют специализированные приборы для определения емкости.

Прибор состоит:

Корпус;
Дисплей;
Переключатель со шкалой;
Две кнопки.

Корпус прибора выполнен из обычного пластика в различной цветовой гамме. Прибор оснащен жидкокристаллическим дисплеем высокой информативности. Ниже дисплея располагаются две кнопки (с лева и справа). Левая, служит для фиксации показаний на дисплее, правая включает и выключает подсветку дисплея.

Между кнопками, сразу под дисплеем находится коннектор, при помощи которого призводятся замеры емкости конденсаторов малого размера. Ниже располагается переключатель с нанесенной на корпус шкалой для измерения. Значения шкалы варьируются от 200 пкф (покофарад), до 20000 мкф (микрофарад).

В самом низу располагаются гнезда для подключения измерительных щупов, изоляция которых выполнена из мягкого пластика.

Данный измерительный прибор служит для одной определенной цели, но несомненно обладает большими возможностями.

Параметры конденсаторов

Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10-9 и 10-12 фарад

Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений

Таблица значений фарад

Цифро-буквенное обозначение

Если вы разбираете старую советскую аппаратуру, то там все будет довольно просто, – на корпусах так и написано «22пФ», что значит 22 пикофарад, или «1000 мкФ», что значит 1000 микрофарад. Старые советские конденсаторы обычно были достаточного размера чтобы на них можно было писать такие «длинные тексты».

Общемировая, если можно так сказать, цифро-буквенная маркировка предполагает использование букв латинского алфавита:

p – пикофарады,
n – нанофарады
m – микрофарады.

При этом полезно помнить, что если за единицу емкости условно принять пикофарад (хотя, это и не совсем правильно), то буквой «p» будут обозначаться единицы, буквой «n» – тысячи, буквой «m» – миллионы. При этом, букву будут использовать как децимальную точку. Вот наглядный пример, конденсатор емкостью 2200 пФ, по такой системе будет обозначен 2n2, что буквально значит «2,2 нанофарад». Или конденсатор емкостью 0,47 мкФ будет обозначен m47, то есть «0,47 микрофарад».

Причем у конденсаторов отечественного производства встречается аналогичная маркировка в кириллице, то есть, пикофарады обозначают буквой «П», нанофарады – буквой «Н», микрофарады -буквой «М». А принцип тот же: 2Н2 – это 2,2 нанофарад, М47 – это 0,47 микрофарад. У некоторых типов миниатюрных конденсаторов «мкФ» обозначается буквой R, которая тоже используется как децимальная точка, например:

1R5 =1,5 мкФ.

Как правильно определить сопротивление резистора мультиметром

Для точного измерения сопротивления определенного резистора, не нужно обладать специальными знаниями в области электротехники. Для этого понадобится набор инструментов и четкое следование инструкции.

Для работы потребуется:

Мультиметр;
Паяльник;
Резисторы.

В первую очередь, необходимо убедиться, что мультиметр работает исправно. Проверьте качество контактов измерительных щупов с проводниками, а так же постоянство показаний на дисплее прибора.

Далее, если резистор, проверка которого должна быть осуществлена, находится в составе какой – либо микросхемы, его нужны выпаять. Обусловлено это тем, что показания на измерительном приборе будут соответствовать сопротивлению всех элементов цепи.

После того, как резистор извлечен, а мультиметр прошел проверку на исправность, можно переходить к измерению сопротивления. Для этого, находим на шкале мультиметра обозначения для измерения сопротивления. Они представлены в виде греческой буквы омега. И предположительно определив сопротивление резистора, выставляем нужное значение на мультиметре.

Например, если резистор с сопротивлением предположительно в 1 кОм (1000 Ом) до 10 кОм (10000 Ом), значение на мультиметре выбираем немного большее (20 кОм). Если значение подобрано несоответственно, то на дисплее мультиметра будет показана единица.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно

Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Для конденсаторов таких фирм как «Panasonic», «Hitachi» и др. маркировка осуществляется 3-мя основными способами:

1. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

При такой маркировки код содержит 2 или 3 символа по ним можно узнать номинальную емкость и рабочее напряжение. Буквы означают напряжение и емкость, цифра показываем множитель. Если маркировка содержит 2 символа, то рабочее напряжение не указывается. Соответствие кода маркировки и значение емкости можно посмотреть в таблице ниже:

Код	Емкость	Напряжение
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

2.

Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

3. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение.

Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Определение емкости конденсатора по маркировке

Практически каждая электрическая схема, включает в себя различные элементы, которые определяют ее назначение и правильность работы. Помимо разнообразных резисторов и транзисторов, схемы включают себя конденсаторы.

Конденсаторы классифицируют по следующим параметрам:

Назначение;
Защита от внешних факторов;
Изменение емкости;
Способ монтажа.

Конденсаторы служат для изменения работы электрического тока в данном участке цепи. В отличие от резисторов, маркировка конденсаторов более разнообразна. Их различают по форме (цилиндрические, плоские), по материалу (электролитические, керамические (СМД – SMD), пленочные), и их не сложно отличить.

Единицей принятой для измерения емкости, является фарад – Ф. Существует несколько видов маркировки: uF, mF – 1мкФ (один микрофарад), что равно 10-6, nF – 1 нанофарад – 10-9, pF – mmF – uuF – (пикофарад) – 10-12.

И для того, чтобы определить емкость конденсатора необходимо прочесть маркировку нанесенную на его корпус. Так же стоит учитывать, что маркировка может отличаться от привычных значений. Например, при обнаружении на конденсаторе значения MF, не будет являться (мегафарадом), данное значение соответствует (кикрофарад). Еще одним отличием может быть маркировка в виде (fd), что означает только наименование (фарад).

На некоторые виды конденсаторов наноситься маркировка для обозначения допуска (значение допустимого отклонения от номинального значения емкости). Предположим, маркировка конденсатора представляет собой – 5000 uF (-50%+50%). И если посчитать, то это значит, что допустимое отколонение от номинальной емкости составляет – 5000 + (5000х0,5) = 7500, и 5000 – (5000:0,5) = 2500.

Так же, к маркировке емкости конденсаторов относят один важный параметр как допустимое рабочее напряжение, которое обозначается в виде букв – V, DVC. Данное значение является максимальным рабочим напряжением для конденсатора.

Для полярных конденсаторов используют обозначения для контактов (анод и катод). Если такой маркировки на конденсаторе нет, значит он не поляризован.

Емкость конденсатора: как померить самостоятельно

Бывают ситуации, когда маркировка на конденсаторе совершенно не читаема, или просто отсутствует. Но вам необходимо узнать его емкость. Существуют различные методы расчетов и вычислений, но самым точным является способ с использованием мультиметра.

Данный способ поможет узнать:

Емкость;
Нет ли короткого замыкания;
Обрыва цепи.

Выполненные из различных материалов и в разнообразной форме, конденсаторы имеют очень важную отличительную особенность, они способны накапливать некоторое количество электрического заряда, которого вполне достаточно, что бы вывести из строя измерительный прибор. Поэтому первое, что нужно сделать перед измерением емкости конденсатора мультиметром, разрядить его. Сделать это можно используя обычную изолированную отвертку. Необходимо просто замкнуть контакты конденсатора.

Далее, мультиметр выставляем в положение для измерения емкости (на шкале должны быть соответствующие обозначения (600 uF – 2 nF) – от 600 микрофарад до 2 нанофарад. Разряжаем конденсатор.

Подсоединяем щупы мультиметра к конденсатору. Так как, емкость не известна, измерение стоит начать с минимального значения на мультиметре. В случае, если емкость конденсатора не соответствует значению на приборе или произошел обрыв, на дисплее будет показываться единица. Путем переключения значений находим нужное. Так же для рассчета емкости конденсатора используются формула t = RC.

Данный метод используется для всех видов конденсаторов (например, керамического или электролитического).

Виды конденсаторов

Различные виды конденсаторов и обозначение полярности на них

Конденсаторы различаются по видам, их насчитывается всего три:

Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

е – 2.5 В;
G – 4 В;
J – 6.3 В;
A – 10 В;
С – 16 В;
D – 20 В;
Е – 25 В;
V – 35 В;
Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Таблица маркировки керамических накопителей

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

Заключение

В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. Для защиты от помех, в цифровых устройствах применяется шунтирование по питанию с помощью пары – электролитический конденсатор большей емкости + слюдяной, либо керамический – меньшей. Электролитический конденсатор шунтирует низкочастотные помехи, а слюдяной( или керамический) – высокочастотные.

www.elektrikaetoprosto.ru

www.radiostorage.net

www.gamesdraw.ru

Предыдущая
КонденсаторыЧем отличаются параллельное и последовательное соединение конденсаторов
Следующая
КонденсаторыЧем отличается пусковой конденсатор от рабочего?

No tags for this post.

Smd конденсаторы без маркировки как определить

Содержание

Как определить номинал и напряжение
- Номинальное значение
- Рабочее напряжение
hi-electric.com
Виды конденсаторов
- Электролитические компоненты
- Керамические компоненты
- Маркировка танталовых SMD-конденсаторов
Обозначение в схемах
- Маркировка керамических SMD конденсаторов
- Маркировка электролитических SMD конденсаторов
Как маркируются большие конденсаторы
Расшифровка маркировки конденсаторов
- Обозначение цифр
- Обозначение букв
- Маркировка керамических конденсаторов
- Смешанная буквенно-цифровая маркировка

Как определить номинал и напряжение

Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.

Номинальное значение

Для определения первого из параметров можно воспользоваться следующими методами:

Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
Использовать для этих целей специальный измеритель RLC.

Измеритель RLC

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

Рабочее напряжение

Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).

После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.

hi-electric.com

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

е – 2. 5 В;
G – 4 В;
J – 6.3 В;
A – 10 В;
С – 16 В;
D – 20 В;
Е – 25 В;
V – 35 В;
Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Таблица обозначений номинального напряжения представлена ниже.

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6. 3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

* Иногда последний ноль не указывают.

2. Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

3. Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора (танталовых, электролетических, керамических и т.д.) маркировка осуществляется различными способами.

Маркировка керамических SMD конденсаторов

Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ (при наличии такового) говорит о производителе

(пример K — Kemet), второй это мантиса, а цифра является показателем степени емкости в пикоФарадах.

Пример

S3 это керамический SMD конденсатор с емкростью 4.7×10 3 пФ

Символ	Мантиса	Символ	Мантиса	Символ	Мантиса	Символ	Мантиса
A	1. 0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

коденсаторы могут иметь различные типы диэлектриков:

NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в цепях общего назначения.

Диэлектрики обозначаются тремя симоволами, первые два это температурные пределы а третий это изменение емкости в % в данном интревале температур.

Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до

Температурный диапазон				Изменение емкости
Первый символ	Нижний предел	Второй символ	Верхний предел	Третий символ	Точность
X	+10 o C	2	+45 o C	A	1.0%
Y	-30 o C	4	+65 o C	B	1.5%
Z	-55 o C	5	+85 o C	C	2.2%
		6	+105 o C	D	3. 3%
		7	+125 o C	E	4.7%
		8	+150 o C	F	7.5%
		9	+200 o C	P	10%
				R	15%
				S	22%
				T	+22%,-33%
				U	+22%,-56%
				V	+22%,-82%

Маркировка электролитических SMD конденсаторов

Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

A475 А — это рабочее напряжение, 47-значение, 5-мантиса.

A475 = 47×10 5 пФ=4,7×10 6 пФ=4,7мФ 10В.

e-2.5В;
G-4В;
J-6.3В;
A-10В;
C-16В;
D-20В;
E-25В;
V-35В;
H-50В.

Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования

Первый способ:

Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение (3-й символ).

Код	Емкость	Напряжение	Код	Емкость	Напряжение
A6	1.0	16/35	ES6	4,7	25
A7	10	4	EW5	0,68	25
AA7	10	10	GA7	10	4
AE7	15	10	GE7	15	4
AJ6	2,2	10	GJ7	22	4
AJ7	22	10	GN7	33	4
AN6	3,3	10	GS6	4,7	4
AN7	33	10	GS7	47	4
AS6	4,7	10	GW6	6,8	4
AW6	6,8	10	GW7	68	4
CA7	10	16	J6	2,2	6. 3/7/20
CE7	15	16	JE7	15	6.3/7
CJ6	4,7	10	GW6	6,8	4
CN6	3,3	16	JN6	3,3	6,3/7
CS6	4,7	16	JN7	33	6,3/7
CW6	6,8	16	JS6	4,7	6,3/7
DA6	1,0	10	JS7	47	6,3/7
DA7	10	20	JW6	6,8	6,3/7
DE6	1,5	20	N5	0,33	35
DJ6	2,2	20	N6	3,3	4/16
DN6	3,3	20	S5	0,47	25/35
DS6	4,7	20	VA6	1,0	35
DW6	6,8	20	VE6	1,5	35
E6	1,5	10/25	VJ6	2,2	35
EA6	1,0	25	VN6	3,3	35
EE6	1,5	25	VS5	0,47	35
EJ6	2,2	25	VW5	0,68	35
EN6	3,3	25	W5	0,68	20/35

Второй способ:

Маркировка четырмя символами (буквами и цифрами), которые обозначают номинальную емкость и рабочее напряжение. Первый символ (буква) означает рабочее напряжение, следующие за ним 2 символа (цифры) означают емкость в пф, а последний символ(цифра) это количество нулей. Такая маркировка конденсаторов имеет 2 варианта.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10-6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10-3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10-9 Ф и пикофарадах (пФ), составляющих 10-12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 103 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10-12. Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10-6. Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -300C, X = -550C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 450С, 4 – 650С, 5 – 850С, 6 – 1050С, 7 – 1250С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

This entry was posted in Ремонт. Bookmark the <a href=»https://kabel-house.ru/remont/gde-u-kondensatora/» title=»Permalink to Где у конденсатора» rel=»bookmark»>permalink</a>.

Схемы на все случаи жизни » Номинальное, рабочее и испытательное напряжение конденсатора

Под номинальным напряжением конденсатора понимается предельно допустимое напряжение постоянного тока (или сумма напряжений постоянного и переменного токов), при котором конденсатор может работать в течение гарантируемого срока службы при максимально допустимой рабочей температуре.

Номинальное напряжение постоянного тока устанавливается с необходимым запасом по отношению к длительной электрической прочности диэлектрика, исключающим возникновение в течение гарантируемого срока службы сильного старения конденсатора, вызывающего существенное ухудшение его электрических характеристик.

Допускаемые значения амплитуды переменного тока выбираются таким образом, чтобы исключить возможность развития ионизации в конденсаторе и его нагрев сверх допускаемой предельной температуры.

Эти значения обычно приводятся в технических условиях на конденсатор. При эксплуатации конденсаторов на переменном или постоянном с переменной составляющей напряжениях следует придерживаться следующих правил:

• Сумма постоянной составляющей и амплитуды пульсации не должна превышать номинального рабочего напряжения.

• Амплитуда переменного напряжения не должна превышать величины, определяемой формулой: U=400*10³*√(P_p/fC), где U — амплитуда переменного напряжения,В; P_p — допустимая реактивная мощность, Вар; С — емкость, пф; f — частота, гц.

• Ток, проходящий через конденсатор, не должен превышать допустимой по ТУ величины. Максимальным значением допустимого переменного напряжения, равным номинальному, обладают керамические низковольтные высокочастотные конденсаторы. Ограничение напряжения для этих конденсаторов обусловливается допустимыми значениями реактивной мощности и тока.

Для слюдяных конденсаторов допустимое значение амплитуды переменного напряжения в процентах от номинального в соответствии с действующими ТУ приведено ниже. Для конденсаторов типов КСО, СГМ:
• На номинальные напряжения до 500 В: 100% до 500 гц, 60% от 500 до 10000 гц, 20% более 10000 гц;

• На номинальные напряжения 500 В: 50% до 500 гц, 30% от 500 до 10000 гц, 10% более 10000 гц;

• На номинальные напряжения от 1000 до 3000 в: 30% до 50 гц, 20% от 500 до 10000 гц, 5% более 10000 гц;

• На номинальные напряжения 5000 в и выше: 15% до 500 гц, 20% от 500 до 10000 гц, 3% более 10000 гц.

Срок службы конденсаторов зависит от приложенного напряжения и окружающей температуры. Следовательно, существует принципиальная возможность в зависимости от времени, в течение которого будет эксплуатироваться конденсатор, и окружающей температуры устанавливать допустимые значения рабочих напряжений, значительно отличающиеся от номинальных. Это обстоятельство, расширяющее возможность применения конденсаторов, использовано в некоторых металлобумажных конденсаторах.

Во избежание повреждения конденсатора нельзя допускать, чтобы амплитудное значение переменной составляющей (любой формы, частоты и длительности воздействия) превышало величину приложенного постоянного напряжения, так как при этом на аноде периодически будет создаваться отрицательный потенциал.

Величина допускаемого значения переменной составляющей для электролитических конденсаторов зависит от типа конденсатора и уменьшается пропорционально частоте.

Некоторые типы конденсаторов нежелательно использовать при напряжениях, значительно ниже номинального (особенно ниже 1 в), так как могут возникнуть нарушения в работе схем из-за неустойчивости внутренних контактов между обкладками и выводами, роста потерь и развития окислительных процессов, приводящих к временной или постоянной потери емкости. Примером таких конденсаторов являются конденсаторы типа БМ-1.

При низких напряжениях наиболее надежными являются конденсаторы с припаянными или приваренными, контактами: керамические, стеклоэмалевые, стеклокерамические, бумажные (БМ-2, БМТ-2, К40У-9), металлобумажные (МБГ, МБГТ, МБМ, К42У-2), металлопленочные (МПГ, МПГО, К71П-2Б), фторопластовые (К72П-6).

Для отбраковки конденсаторов с заведомо низкой электрической прочностью, обусловленной грубыми случайными дефектами, заводы-изготовители проверяют конденсаторы испытательным напряжением, значительно превышающим номинальное. Конденсаторы должны выдерживать воздействие испытательного напряжения в течение короткого времени (обычно 10 сек) не пробиваясь.

Обычно испытательное напряжение выбирается, исходя из запаса кратковременной электрической прочности конденсатора.

Для слюдяных конденсаторов испытательное напряжение выбирается обычно в два раза больше номинального, для бумажных на напряжение до 1500 в 3 раза больше, а при 1500 в и выше в 2 раза больше.

Испытательным напряжением на заводах-изготовителях обычно проверяются все выпускаемые конденсаторы (испытание на электрическую прочность), что позволяет отбраковывать образцы с особо грубыми дефектами, но, однако, не обеспечивает безотказность при последующей эксплуатации конденсаторов, выдержавших это испытание. У конденсаторов, истинное пробивное напряжение которых превышало испытательное на сравнительно небольшую величину, воздействие испытательного напряжения может вызвать необратимое изменение в диэлектрике, снижающее запас электрической прочности.

При повторном испытании на электрическую прочность, такие конденсаторы могут выйти из строя. Эксперименты показывают, что если достаточно большую партию конденсаторов неоднократно испытывать одним и тем же испытательным напряжением, то при последующих испытаниях всегда будет иметься некоторое количество пробитых образцов.

Исходя из сказанного, проверки конденсаторов на электрическую прочность следует стремиться уменьшать до предела, например до двух: 1) на заводе-изготовителе конденсаторов и 2) при входном контроле на заводе-потребителе.

Однако при входном контроле рекомендуется проводить испытание конденсаторов всех типов на кратковременную электрическую прочность при испытательном напряжении не выше 1.15*U_ном.

Список использованной литературы

Элементы радиоэлектронной аппаратуры. Электрические конденсаторы постоянной ёмкости. В.Н. Гусев, В.Ф.Смирнов. — М.: Советское радио, 1968.

Керамические smd конденсаторы без маркировки.

Как определить smd конденсаторы. Маркировка smd конденсаторов. Маркировка танталовых SMD-конденсаторов

Виды и маркировка конденсаторов. Маркировка конденсаторов SMD

Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы, и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов.

Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис. 3.1 и их определяет соответствующий ГОСТ.Номинальное напряжение конденсаторов (кроме так называемых оксидных) на схемах, как правило, не указывают. Только в некоторых случаях, например, в схемах цепей высокого напряжения рядом с обозначением номинальной ёмкости можно указывать и номинальное напряжение (см. рис. 3.1, С4). Для оксидных же конденсаторов (старое название электролитические) и особенно на принципиальных схемах бытовых электронных устройств это давно стало практически обязательным (рис. 3.2).

Подавляющее большинство оксидных конденсаторов — полярные, поэтому включать их в электрическую цепь можно только с соблюдением полярности. Чтобы показать это на схеме, у символа положительной обкладки такого конденсатора ставят знак «+», Обозначение С1 на рис. 3.2 — общее обозначение поляризованного конденсатора. Иногда используется.другое изображение обкладок конденсатора (см. рис.3.2 , С2 и СЗ).

С технологическими целями или при необходимости уменьшения габаритов в некоторых случаях в один корпус помещают два конденсатора, но выводов делают только три (один из них общий). Условное графическое обозначение

Для развязки цепей питания высокочастотных устройств по переменному току применяют так называемые проходные конденсаторы. У них тоже три вывода: два — от одной обкладки («вход» и «выход»), а третий (чаще в виде винта) — от другой, наружной, которую соединяют с экраном или завёртывают в шасси. Эту особенность конструкции отражает условное графическое обозначение такого конденсатора (рис. 3.3 , С1). Наружную обкладку обозначают короткой дугой, а также одним (С2) или двумя (СЗ) отрезками прямых линий с выводами от середины. Условное графическое обозначение с позиционным обозначением СЗ используют при изображении проходного конденсатора в стенке экрана. С той же целью, что и проходные, применяют опорные конденсаторы. Обкладку, соединяемую с корпусом (шасси), выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление» (см. рис. 3.3 , С4).

Конденсаторы переменной ёмкости (КПЕ) предназначены для оперативной регулировки и состоят обычно из статора и ротора. Такие конденсаторы широко использовались, например, для изменения частоты настройки радиовещательных приёмников. Как говорит само название, они допускают многократную регулировку ёмкости в определенных пределах. Это их свойство показывают на схемах знаком регулирования — наклонной стрелкой, пересекающей базовый символ под углом 45°, а возле него часто указывают минимальную и максимальную ёмкость конденсатора (рис. 3.4). Если необходимо обозначить ротор КПЕ, поступают так же, как и в случае проходного конденсатора (см. рис. 3.4, С2).Для одновременного изменения ёмкости в нескольких цепях (например, в колебательных контурах) используют блоки, состоящие из двух, трех и большего числе КПЕ. Принадлежность КПЕ к одному блоку показывают на схемах штриховой линией механической связи, соединяющей знаки регулирования, и нумерацией секций (через точку в позиционном обозначении, рис. 3.5). При изображении КПЕ блока в разных, далеко отстоящих одна от другой частях схемы механическую связь не показывают, ограничиваясь только соответствующей нумерацией секций (см. рис. 3.5 , С2.1, С2.2, С2.3).

Разновидность КПЕ — подстроенные конденсаторы. Конструктивно они выполнены так, что их ёмкость можно изменять только с помощью инструмента (чаще всего отвертки). В условном графическом обозначении это показывают знаком подстроечного регулирования — наклонной линией со штрихом на конце (рис. 3.6). Ротор подстроечного конденсатора обозначают, если необходимо, дугой (см. рис. 3.6 , СЗ, С4).

Саморегулирумые конденсаторы (или нелинейные) обладают способностью изменять ёмкость под действием внешних факторов. В радиоэлектронных устройствах часто применяют вариконды (от английских слов vari(able) — переменный и cond(enser) — еще одно название конденсатора). Их ёмкость зависит от приложенного к обкладкам напряжения. Буквенный код варикондов — CU (U- общепринятый символ напряжения, см. табл. 1.1), УГО в этом случае — базовый символ конденсатора, перечеркнутый знаком нелинейного саморегулирования с латин

ruscos.ru

Маркировка керамических SMD конденсаторов — РадиоСхема

Letter	Mantissa	Letter	Mantissa	Letter	Mantissa	Letter	Mantissa
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5. 1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть — код изготовителя (напр. K для Kemet, и т.д.), второй символ — мантисса и цифра показатель степени (множитель) емкости в pF. 2 PF) конденсатор от фирмы Kemet.

Letter	Mantissa	Letter	Mantissa	Letter	Mantissa	Letter	Mantissa
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7. 0
H	2.0	R	4.3	Z	9.1	t	8.0

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

Температурный диапазон				Изменение емкости
Первый символ	Нижний предел	Второй символ	Верхний предел	Третий символ	Точность
Z	+10°C	2	+45°C	A	±1. 0%
Y	-30°C	4	+65°C	B	±1.5%
X	-55°C	5	+85°C	C	±2.2%
		6	+105°C	D	±3.3%
		7	+125°C	E	±4.7%
		8	+150°C	F	±7.5%
		9	+200°C	P	±10%
		R	±15%
		S	±22%
				T	+22,-33%
				U	+22,-56%
				V	+22,-82%

В общем случае керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают на нижнюю и верхнюю границы рабочего диапазона температур, а третий — допустимое изменение емкости в этом диапазоне. 2 PF) конденсатор от фирмы Kemet.

Letter	Mantissa	Letter	Mantissa	Letter	Mantissa	Letter	Mantissa
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2. 0	R	4.3	Z	9.1	t	8.0

Температурный диапазон				Изменение емкости
Первый символ	Нижний предел	Второй символ	Верхний предел	Третий символ	Точность
Z	+10°C	2	+45°C	A	±1. 0%
Y	-30°C	4	+65°C	B	±1.5%
X	-55°C	5	+85°C	C	±2.2%
		6	+105°C	D	±3.3%
		7	+125°C	E	±4.7%
		8	+150°C	F	±7.5%
		9	+200°C	P	±10%
				R	±15%
				S	±22%
				T	+22,-33%
				U	+22,-56%
				V	+22,-82%

В общем случае керамические конденсаторы наоснове диэлектрика с высокой проницаемостью обозначаютсясогласно EIA тремя символами, первые два из которых указываютна нижнюю и верхнюю границы рабочего диапазона температур, атретий – допустимое изменение емкости в этом диапазоне.

Расшифровка символов кода приведена втаблице.Примеры:Z5U – конденсатор с точностью+22, -56% в диапазоне температур от +10 до +85°C.X7R – конденсатор с точностью ±15% в диапазонетемператур от -55 до +125°C.

Маркировка электролитических конденсаторов SMD

Электролитические конденсаторы SMD часто маркируются их емкостью и рабочим напряжением, например 10 6V – 10 µ F 6V. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр. Символ указывает рабочее напряжение, а 3 цифры (2 цифры и множитель) дают емкость в pF.

Срез или полоса указывает положительный вывод.

Символ	Напряжение
e	2.5
G	4
J	6.3
A	10
C	16
D	20
E	25
V	35
H	50

Например, конденсатор маркирован A475 – 4. 6pF = 4. 7mF

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

A. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

В. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости:а) первые две цифры указывают номинал в пФ, третья — количество нулей;б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка Танталовых SMD конденсаторов

Маркировка танталовых конденсаторов размеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:

Буква	G	J	A	C	D	E	V	T
Напряжение, В	4	6.3	10	16	20	25	35	50

За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

Емкость и рабочее напряжение танталовых SMD-конденсаторов размеров C, D, E обозначаются их прямой записью, например 47 6V – 47uF 6V.

studio-diy.3dn.ru

Калькулятор обозначений SMD конденсаторов | turbo-blog.ru

Удобный калькулятор для отображения номинала конденсаторов в SMD корпусе. Такая же проблема как и с резисторами, на просторах интернета нет работающего калькулятора под https, пришлось делать самому. О там как разместить калькулятор у себя на сайте, расскажу позже.

Код	Пикофарады (пФ, pF)	Нанофарады (нФ, nF)	Микрофарады (мкФ, uF)
109	1.0	0.001	0.000001
159	1.5	0.0015	0.000001
229	2.2	0.0022	0.000001
339	3.3	0.0033	0.000001
479	4.7	0.0047	0. 000001
689	6.8	0.0068	0.000001
100	10	0.01	0.00001
150	15	0.015	0.000015
220	22	0.022	0.000022
330	33	0.033	0.000033
470	47	0.047	0.000047
680	68	0.068	0.000068
101	100	0.1	0.0001
151	150	0.15	0.00015
221	220	0.22	0.00022
331	330	0.33	0.00033
471	470	0.47	0.00047
681	680	0.68	0.00068
102	1000	1.0	0.001
152	1500	1. 5	0.0015
222	2200	2.2	0.0022
332	3300	3.3	0.0033
472	4700	4.7	0.0047
682	6800	6.8	0.0068
103	10000	10	0.01
153	15000	15	0.015
223	22000	22	0.022
333	33000	33	0.033
473	47000	47	0.047
683	68000	68	0.068
104	100000	100	0.1
154	150000	150	0.15
224	220000	220	0.22
334	330000	330	0.33
474	470000	470	0. 47
684	680000	680	0.68
105	1000000	1000	1.0

Калькулятор обозначений SMD конденсаторов

turbo-blog.ru

Маркировка конденсаторов: расшифровка цифр и букв

Содержание:

Обозначение цифр
Обозначение букв
Маркировка керамических конденсаторов
Прочие маркировки

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Расшифровка маркировки конденсаторов

Обозначение цифр

Обозначение букв

Маркировка керамических конденсаторов

Смешанная буквенно-цифровая маркировка

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий. Как следствие, маркировка имеет множество вариантов в соответствии с внутренними стандартами производителя, что делает попытки расшифровывать обозначения трудной задачей.

Зачем нужна маркировка

Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики. Маркировка конденсаторов включает в себя следующее:

собственно, емкость – основная характеристика;
максимально допустимое значение напряжения;
температурный коэффициент емкости;
допустимое отклонение емкости от номинального значения;
полярность;
год выпуска.

Максимальное значение напряжения важно тем, что при превышении его значения происходят необратимые изменения в элементе, вплоть до его разрушения.

Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента. Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра.

Допустимое отклонение означает точность, с которой возможно отклонение номинальной емкости конденсаторов.

Полярность подключения в основном характерна для электролитических конденсаторов. Несоблюдение полярности включения, в лучшем случае, приведет к тому, что реальная ёмкость элемента будет сильно занижена, а в реальности элемент практически мгновенно выйдет из строя из-за механического разрушения в результате перегрева или электрического пробоя.

Наибольшее отличие в принципах маркировки конденсаторов наблюдается в радиоэлементах, выпущенных за рубежом и предприятиями на постсоветском пространстве. Все предприятия бывшего СССР и те, что продолжают работать сейчас, кодируют выпускаемую продукцию по единому стандарту с небольшими отличиями.

Маркировка отечественных конденсаторов

Многие отечественные радиоэлементы отличаются максимально полной маркировкой, при чтении которой можно почерпнуть большинство возможных характеристик элемента.

Емкость

На первом месте стоит основная характеристика – электрическая емкость. Она имеет буквенно-цифровое обозначение. Для букв применяются следующие символы латинского, греческого или русского алфавита:

p или П – пикофарада, 1 pF = 10-3 nF = 10-6 μF = 10-9 mF = 10-12 F;
n или Н – нанофарада, 1 nF = 10-3 μF = 10-6 mF = 10-9 F;
μ или М – микрофарада, 1 μF = 10-3 mF = 10-6 F;
m или И – миллифарада, 1 mF = 10-3 F;
F или Ф – фарада.

Буква, обозначающая величину, ставится на месте запятой в дробном обозначении. Например:

2n2 = 2.2 нанофарад или 2200 пикофарад;
68n = 68 нанофарад или 0,068 микрофарад;
680n или μ68 = 0.68 микрофарад.

Обратите внимание! Обозначение емкости в миллифарадах встречается крайне редко, а такая величина как фарада является очень большой и также не имеет особого распространения.

Допустимое отклонение

Значения ёмкостей, указанные на корпусе, не всегда соответствует реальному значению. Это отклонение характеризует точность изготовления детали и определения его номинала. Величина разброса параметров может быть от тысячных долей процента у прецизионных деталей до десятков процентов у электролитических конденсаторов, предназначенных для фильтрации пульсаций в цепях питания, где точные цифры не имеют особого значения.

Величина допустимого отклонения обозначается буквами латинского алфавита или русскими буквами у радиодеталей старых годов выпуска.

Температурный коэффициент емкости

Маркировка ТКЕ довольно сложна, а поскольку данная величина критична в основном для малогабаритных элементов времязадающих цепей, то возможна как цветная кодировка, так и использование буквенных обозначений или комбинации обоих типов. Таблица возможных вариантов значений встречается в любом справочнике по отечественным радиокомпонентам.

Многие керамические конденсаторы, как и плёночные, имеют определенные нюансы в маркировке ТКЕ. Данные случаи оговариваются ГОСТами на соответствующие элементы.

Номинальное напряжение

Напряжение, при котором сохраняется работоспособность элемента с сохранением характеристик в заданных пределах, называется номинальным. Обычно обозначается верхний порог номинального напряжения, превышать который запрещается ввиду возможного выхода элемента из строя.

В зависимости от габаритов, возможны варианты как цифрового, так и буквенного обозначения номинального напряжения. Если позволяют габариты корпуса, то напряжение до 800 В обозначается в единицах вольт с символом V (или В для старых конденсаторов) или без него. Более высокие значения наносятся на корпус в виде единиц киловольт с обозначением символами kV или кВ.

Малогабаритные конденсаторы имеют кодированное буквенное обозначение напряжения, для чего используются буквы латинского алфавита, каждая из которых соответствует определенной величине напряжения.

Год и месяц выпуска

Дата производства также имеет буквенное обозначение. Каждому году соответствует буква латинского алфавита. Месяцы с января по сентябрь обозначаются цифрой, соответственно, от 1 до 9, октябрю соответствует 0, ноябрю буква N, декабрю – D.

Обратите внимание! Кодированное обозначение года выпуска одинаково с другими радиоэлементами.

Расположение маркировки на корпусе

Маркировка керамических конденсаторов в первой строке на корпусе имеет значение емкости. В той же строке без каких-либо разделительных знаков или, если не позволяют габариты, под обозначением емкости наносится значение допуска.

Подобным же методом наносится маркировка пленочных конденсаторов.

Дальнейшее расположение элементов регламентируется ГОСТ или ТУ на каждый конкретный тип элементов.

Цветовая маркировка отечественных радиоэлементов

С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.

Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.

Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.

Маркировка конденсаторов импортного производства

Для обозначения импортных, а в последние годы и отечественных радиоэлементов приняты рекомендации стандарта IEC, согласно которому на корпусе радиоэлемента наносится кодовая маркировка из трех цифр. Первые две цифры кода обозначают емкость в пикофарадах, третья цифра – число нулей. Например, цифры 476 означают емкость 47000000 pF (47 μF). Если емкость меньше 1 pF, то первая цифра 0, а символ R ставится вместо запятой. Например, 0R5 – 0,5 pF.

Для высокоточных деталей применяется четырехзнаковая кодировка, где первые три знака определяют емкость, а четвертый – количество нулей. Обозначение допуска, напряжения и прочих характеристик определяется фирмой-производителем.

Цветовая маркировка импортных конденсаторов

Цветовое обозначение конденсаторов строится по тому же принципу, что и у резисторов. Первые две полосы означают емкость в пикофарадах, третья полоса – количество нулей, четвертая – допустимое отклонение, пятая – номинальное напряжение. Полос может быть и меньше, если нет необходимости в обозначении напряжения или допуска. Первая полоса делается шире или у одного из выводов. Синие цвета отсутствуют. Вместо них используются голубые полосы.

Обратите внимание! Две соседние полосы одинакового цвета могут не иметь между собой промежутка, сливаясь в широкую полосу.

Маркировка SMD компонентов

SMD компоненты для поверхностного монтажа имеют очень малые размеры, поэтому для них разработана сокращенная буквенно-цифровая кодировка. Буква означает значение емкости в пикофарадах, цифра – множитель в виде степени десяти, например G4 – 1.8*105 пикофарад (180 nF). Если спереди две буквы, то первая означает производителя компонента или рабочее напряжение.

Электролитические конденсаторы SMD могут иметь на корпусе значение основного параметра в виде десятичной дроби, где вместо точки может быть вставлен символ μ (напряжение обозначается буквой V (5V5 – 5.5 вольт) или могут иметь кодированное значение, зависящее от производителя. Положительный вывод обозначается полосой на корпусе.

Маркировка конденсаторов имеет большое число вариантов. Особенно этим отличаются импортные конденсаторы. Часто можно встретить малогабаритные элементы, которые вовсе не имеют каких-либо обозначений. Определить параметры можно только непосредственным измерением или, глядя на обозначение конденсаторов на электрической схеме. Произведенные разными фирмами радиоэлементы могут иметь схожие обозначения, но различные параметры. Здесь расшифровка обозначений должна базироваться на том, какой производитель выпускает преимущественное количество подобных элементов в конкретном устройстве.

Видео

При работе с SMD-конденсаторами многие радиолюбители сталкиваются с определёнными трудностями, поскольку с первой попытки разобраться с имеющимися на них обозначениями очень непросто. Существуют и такие конденсаторные изделия, на которых вообще нет маркировки.

Вследствие этого вопрос о том, как определить smd конденсатор без маркировки, представляется очень важным для всех любителей монтажа радиоаппаратуры. Но прежде чем научиться идентифицировать лишённые маркировки отечественные и импортные ёмкости, желательно ознакомиться с их разновидностями.

Различные наименования SMD-конденсаторов по своему функциональному назначению делятся на три класса:

Керамические или плёночные неполярные изделия с номиналами от 10 пикофарад до 10 микрофарад, которые обычно не маркируются;
Электролитические конденсаторы, имеющие форму алюминиевого бочонка, предназначенного для поверхностного монтажа;
Танталовые конденсаторные детали, имеющие прямоугольный корпус различного размера. Выпускаются с цветовой (черной, желтой или оранжевой) маркировкой, дополненной специальным кодом.

Все перечисленные изделия должны иметь обозначение, выполненное в виде соответствующей стандарту маркировки. Но нередко она по той или иной причине отсутствует (стирается, смывается или не была нанесена при кустарном производстве). В этом случае необходимо предпринять какие-то шаги по их полной идентификации.

Как определить номинал и напряжение

Номинальное значение

Для определения первого из параметров можно воспользоваться следующими методами:

Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
Использовать для этих целей специальный измеритель RLC.

Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

Рабочее напряжение

Электролитические компоненты

Известно, что маркировка электролитического конденсатора имеет свои особенности, проявляющиеся в указании ещё одного дополнительного параметра – полярности включения. В случае отсутствия этого обозначения единственный способ восстановить утерянную информацию – выпаять его из схемы и определить полярность напряжения на данном участке посредством мультиметра.

Содержание:

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с , она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица — фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица — миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF — микрофарадам. Также встречается маркировка fd — сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

Расшифровка маркировки конденсаторов

Обозначение цифр

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы — керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р — пикофарад, u- микрофарад, n — нанофарад.

Обозначение букв

Маркировка керамических конденсаторов

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ — это максимальная температура.

Цифры соответствуют следующим показателям: 2 — 45 0 С, 4 — 65 0 С, 5 — 85 0 С, 6 — 105 0 С, 7 — 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным — «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 — от 10 до 99 вольт, 2 — от 100 до 999 В и так далее, по такому же принципу.

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора . Измеряется в долях Фарады.

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение . Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.

Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n .

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47H C. Данная запись соответствует 47n K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте .

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M , m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.

Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах . Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H , M , J , K . Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Д опуск в %	Б уквенное обозначение
Д опуск в %	лат.	рус.
± 0,05p	A
± 0,1p	B	Ж
± 0,25p	C	У
± 0,5p	D	Д
± 1,0	F	Р
± 2,0	G	Л
± 2,5	H
± 5,0	J	И
± 10	K	С
± 15	L
± 20	M	В
± 30	N	Ф
-0. ..+100	P
-10…+30	Q
± 22	S
-0…+50	T
-0…+75	U	Э
-10…+100	W	Ю
-20…+5	Y	Б
-20…+80	Z	А

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Н оминальное рабочее напряжение , B	Б уквенный код
1,0	I
1,6	R
2,5	M
3,2	A
4,0	C
6,3	B
10	D
16	E
20	F
25	G
32	H
40	S
50	J
63	K
80	L
100	N
125	P
160	Q
200	Z
250	W
315	X
350	T
400	Y
450	U
500	V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Как Проверить Конденсатор на Емкость и Сопротивление | Советы

Предыдущая статья Следующая статья

10.10.2019

Конденсаторы – это элементы электроприборов, которые позволяют обеспечить энергией прибор на время возникновения короткого замыкания или отключения света. Комплектация различной бытовой и промышленной техники такими деталями дополнительно обеспечивает возможность фильтровать полезные сигналы или назначать частоту генерирующих сигналов.

Выход из строя таких компонентов часто приводит к поломке всего прибора, но устранить такую неисправность можно его быстрой и простой заменой. Перед тем как приняться за такой вид ремонтных работ, следует обязательно установить работоспособность устройства и проверить конденсатор.

Основные поломки, которые случаются с устройствами

Эффективное применение конденсаторов возможно в случае учета следующих характеристик изделий:

Емкость – этот показатель определяет объем энергии, которую он способен накапливать и как долго может сохранять необходимый уровень для обеспечения работоспособности механизма.
Сопротивление – такой процесс является одной из основных функций деталей. От этого показателя будет зависеть корректность и безопасность использования электротехники и ее защита от перегрузок и сбоев. Уровень сопротивления напрямую отражается на показателях емкости и характеристиках тока.

Для того чтобы проверить конденсатор на работоспособность, важно понимать, какие неисправности могут возникать. Распространенными проблемами являются следующие ситуации:

пробой вследствие короткого замыкания или перегрева устройств;
внутренний обрыв, который приводит к потере емкости и способности приборов поддерживать заряд на необходимом для корректной работы устройства уровне;
потеря емкости из-за длительного срока использования или работы в сложных условиях;
повышенный уровень утечки тока, что отображается на емкости детали и выполнении ею своих функций.

Как проверить конденсатор мультиметром?

Такой вид диагностики является самым точным и профессиональным способом установить, насколько деталь способна выполнять свои функции. Мультиметр – это универсальный прибор, который позволяет определить сразу несколько параметров работы электрических устройств: показатели напряжения, силы тока сопротивления.

Существуют разные методы применения мультиметров для установки работоспособности конденсаторов различной электротехники. Самыми популярными и проверенными на практике являются следующие:

Прозвонка конденсатора – для этого необходимо включить измерительный прибор в режим прозвонки или в положение для измерения сопротивления. Далее прикладываются специальные щупы к электродеталям. Если их состояние в порядке, то измеритель покажет бесконечное напряжение в течение нескольких секунд до минуты, значит его можно эффективно использовать дальше. Если мультиметр, настроенный в режиме прозвонки, постоянно пищит или показывает минимальные показатели сопротивления при его проверке, то деталь следует заменить.
Исключить обрыв в устройстве можно эффективно и просто таким образом:

на мультиметре настроить режим измерения сопротивления и выбрать максимальные показатели, которые позволяет определенная модель измерителя;
приложить щупы к выводам электродетали;
наблюдать за изменениями показателей прибора – если во время увеличения заряда растут показатели сопротивления, то конденсатор работоспособный;
в том случае, когда подобного эффекта не наблюдается, можно смело искать замену элементу электросети и впаивать его.

Для исключения обрыва в конденсаторе можно измерить остаточное напряжение в нем. Сделать такие измерения можно, выполнив простые последовательные действия:

мультиметр переводится в режим прозвонки или измерения сопротивления;
на несколько секунд прикладываются щупы к выходам изделия для его зарядки до определенного значения;
затем следует переключить измеритель для определения характеристик переменного тока;
затем необходимо снова приложить щупы к вводам изделий;
далее остается только определить, какие данные показал мультиметр.

Если конденсатор зарядился от проведенных манипуляций, то на последнем этапе измерительный прибор покажет хотя бы минимальные показатели силы напряжения. В случае если напряжение не определяется, нужно выполнять замену детали.

Проверить емкость конденсатора максимально точно и быстро поможет специальный измерительный прибор с наличием такой функции. Для его применения достаточно включить механизм в нужный режим и провести несложные манипуляции – приложить элемент прибора к вводам детали. В зависимости от вида измерителя данные о показателях емкости отобразятся на цифровом экране или циферблате стрелочного компонента.

Как проверить конденсатор без мультиметра?

Если возникла необходимость установить работоспособность деталей электрооборудования, а под рукой не оказалось мультиметра, существует сразу несколько способов того, как это сделать. Самыми действенными и эффективными являются следующие:

Визуальный осмотр – изучение особенностей внешнего вида конденсатора позволит выявить вздутие крышки, которое может возникать из-за внутренних замыканий и образования большого количества газа, наличия механических повреждений и изменений целостного состояния. В случае таких проблем использовать электроприбор может быть опасно, поэтому важно безотлагательно заменить непригодный компонент.
Установить короткое замыкание в устройстве можно при помощи обычной батарейки и самого простого светодиода. Для этого необходимо подключить светодиод к батарейке через проверяемый элемент. Если лампочка горит, это свидетельствует о полной неисправности детали. Если она периодически вспыхивает и тухнет – это показатель того, что в конденсаторе есть необходимый заряд.
Проверить наличие в конденсаторе короткого замыкания и определить его емкость можно с использованием самой обычной лампочки. Ее нужно подключить через изделие и проанализировать уровень и характеристики свечения, которое она вырабатывает. В случае если с оборудованием все в порядке, лампочка будет светить тускло, не очень ярко. Если лампа вырабатывает яркий мощный свет, то изделие пробито. Если не светится и не работает вообще, то в устройстве случился обрыв и отсутствие емкости.

В таких случаях следует провести замену сломанной детали и впаять новый прибор с правильно подобранными параметрами в соответствии с особенностями электроагрегатов.

Еще одним способом диагностики состояния такого элемента электросети станет его подзарядка и воздействие отверткой. Для этого необходимо зарядить устройство в течение нескольких секунд от источника необходимой мощности и допустимого уровня напряжения. Далее следует аккуратно замкнуть контакты при помощи отвертки из металла. При проведении таких мероприятий с исправным изделием появится яркая искра. Если искра еле заметная и тусклая, это означает, что с устройством проблемы и его необходимо заменить на новое.

Несколько советов, как правильно проверить работоспособность конденсатора

Для того чтобы получить полную и точную информацию о состоянии электрооборудования и его составляющих элементов, важно учитывать несколько простых моментов:

Перед тем как приступить к определению работоспособности приборов, важно провести разрядку конденсатора, замкнув его металлической отверткой.
Определить реальное состояние детали можно, только если выпаять ее из схемы, так как присутствие других различных элементов могут искажать показатели.
В случае возникновения проблем с техникой перед проведением исследований конденсаторов следует проверить их маркировку и установить время производства. Длительное использование таких компонентов приводит к их усыханию, что вызывает такие неисправности.

При проведении манипуляций и работ с любым видом электрооборудования важно соблюдать требования техники безопасности. Если нет необходимых инструментов, знаний или опыта выполнения таких работ, лучшим способом решения проблемы станет обращение к специалистам. Профессиональные мастера точно и правильно смогут проверить конденсатор на емкость, сопротивление и при необходимости заменить его в схеме.

Возврат к списку

Обратная связь

— Как найти напряжение конденсатора в сети ОУ + RC?

Это упражнение очень хорошо, потому что оно охватывает много материала в, казалось бы, простом вопросе. Большая часть проделанной вами работы хороша (за исключением неправильного определения знака e), но, как вы увидите, вы упустили ключевой аспект.

Простите меня за перерисовку схемы с некоторыми дополнительными метками, потому что это значительно облегчит обращение к вещам позже.

^{смоделируйте эту схему — Схема создана с помощью CircuitLab}

Когда я пишу \$V_{OUT}\$, я имею в виду потенциал в узле «OUT» относительно земли (0 В). Потенциал в узле «P» равен \$V_P\$ и так далее. Напряжение на R1 будет равно \$V_{R1}\$, напряжение на R2 будет \$V_{R2}\$ и так далее. Учитывая, что \$V_{C1} = V_{OUT} — 0V = V_{OUT} \$, я просто скажу \$V_{OUT}\$ вместо того, чтобы ссылаться на напряжение на C1. Токи через компоненты будут обозначены как \$I_{R1}\$, \$I_{R3}\$ и т. д.

Между прочим, обычно мы не называем входы операционного усилителя «положительными» и «отрицательными», потому что можно спутать эти входы с клеммами питания. Правильными терминами являются «неинвертирующий» (для клеммы «+») и «инвертирующий». На своей диаграмме я намеренно выбрал имена узлов «P» и «Q», чтобы избежать такой двусмысленности, а также потому, что многократно повторять «напряжение на неинвертирующем входе» быстро становится утомительно. Гораздо проще сказать «\$V_P\$».

Начав так же, как и вы, найдя состояние системы при \$t < 0\$, после того, как она находилась в таком состоянии в течение длительного времени, поскольку переключатель находится в открытом положении, узел P подключен к земле, и, таким образом, :

$$ V_P(t<0) = 0V $$

Вы правильно описали поведение операционного усилителя. То есть, будучи идеальным и имея отрицательную обратную связь, он будет корректировать свой выход \$V_E\$ таким образом, чтобы поддерживать условие \$V_Q = V_P\$. Вы, вероятно, можете интуитивно понять, что для того, чтобы \$V_Q\$ было таким же, как \$V_P = 0V\$, единственный способ, который может быть верным, — это если также \$V_E = 0V\$. Однако, следуя вашему примеру, я формально выведу \$V_E\$:

$$ V_Q = V_P = 0V $$

$$ 0V + V_{R2} = V_Q = 0V $$

$$ V_{R2} = 0V $$

$$ I_{R2} = \frac{V_{R2}}{R_2} = \frac{0V}{R_2} = 0A $$

Найти \$ V_E\$:

$$ I_{R1} = I_{R2} = \frac{V_E}{R_1 + R_2} $$

$$\begin{align} V_E &= I_{R2} \times (R_1 + R_2) \ новая строка \ новая строка &= 0А \раз (R_1 + R_2) = 0В \end{aligned}$$

Операционный усилитель реагирует на изменения своего выхода следующим образом: Если что-то снижает \$V_E\$, например, какая-то нагрузка подключена к его выходу, это вызывает соответствующее падение \$ V_Q\$. Операционный усилитель теперь имеет ненулевую разницу между \$V_Q\$ на его инвертирующем входе и \$V_P\$ на его неинвертирующем входе.

Качественно, теперь \$V_P — V_Q > 0\$, и, как вы знаете, операционный усилитель пытается усилить эту разницу (помните \$V_E = A(V_P-V_Q)\$, где A — коэффициент усиления операционного усилителя без обратной связи). .) Это приводит к тому, что \$V_E\$ растет, в противоположность тому самому возмущению, которое вызвало его падение. Он будет продолжать увеличивать свой потенциал, все сильнее и сильнее, пока не восстановит равенство между \$V_P\$ и \$V_Q\$. Такое же поведение также предотвращает рост \$V_E\$.

Таким образом, операционный усилитель может поддерживать на выходе \$V_E\$ любое напряжение, необходимое для поддержания \$V_P — V_Q = 0V\$ или \$V_P = V_Q\$. Важно отметить, что соотношение между \$V_E\$, \$V_Q\$, \$V_P\$, \$R_1\$ и \$R_2\$ (которое мы получили выше) не зависит от какой-либо нагрузки, подключенной к выходу операционного усилителя. . Вы вообще не видите C1 или R3 в этих уравнениях. Вот почему мы говорим, что операционный усилитель с отрицательной обратной связью имеет выходное сопротивление 0 Ом. Вы можете повесить на этот вывод все, что захотите, и (при условии, что он «достаточно силен») он выиграет любую битву за то, кто решит значение \$V_E\$.

И вот что вы упустили: из-за этого выход операционного усилителя можно рассматривать как идеальный источник напряжения со значением \$V_E\$, зависящим только от \$V_P\$. По мере изменения \$V_P\$ соответственно изменяется и \$V_E\$ (как определено обратной связью), но больше ничего, абсолютно ничего не может изменить \$V_E\$.

В этой схеме резисторы R3 и C1 никак не влияют на \$V_E\$, и \$V_E\$ можно рассматривать как упрямый, идеальный источник напряжения. С таким же успехом это может быть батарея, поскольку R3 и C2 не могут понять разницу.

Учитывая наш вывод для \$V_E(t<0)\$ выше, вы можете с уверенностью утверждать, что \$V_E\$ будет равно нулю, независимо от того, что к нему подключено. И то же самое касается \$V_E(t \ge 0)\$, как мы сейчас выведем.

При замыкании ключа в момент \$t=0\$ узел P подключается к источнику напряжения V1:

$$ V_P(t \ge 0) = V_S = +6V $$

Те же правила и уравнения применяются для этого нового условия при нахождении \$V_E\$:

$$\begin{align} V_Q &= V_P = 6В \ новая строка \ новая строка I_{R2} &= \frac{V_Q}{R_2} \ новая строка \ новая строка &= \frac{6V}{10k\Omega} \ новая строка \ новая строка &= 600 мкА \ новая строка \ новая строка V_E &= I_{R2} \times (R_1 + R_2) \ новая строка \ новая строка &= 600 мкм А \раз (10к\Омега + 10к\Омега) \ новая строка \ новая строка &= 12 В \end{выровнено}$$

В качестве примечания, я уверен, что вы знакомы с этой схемой:

^{смоделируйте эту схему}

Это вездесущий неинвертирующий усилитель, где:

$$ V_{OUT} = V_{IN }(1 + \frac{R1}{R2}) $$

Видите ли вы, что этот «модуль» — это именно то, что есть у вас внутри вашей схемы? Также, пожалуйста, обязательно поймите значение того факта, что эта формула полностью независима от всего, что подключено на выходе. Это верно независимо от нагрузки, по причинам, которые я изложил выше, а именно, что операционный усилитель имеет отрицательную обратную связь, которая заставит его регулировать свой выход любым способом, необходимым для поддержания его инвертирующего и неинвертирующего входов при одном и том же потенциале, делая он способен преодолевать воздействие любой нагрузки.

Подставляем наши значения для \$V_P\$, \$R_1\$ и \$R_2\$:

$$ V_{OUT}(t < 0) = V_{IN}(t < 0) \times (1 + \frac{R_1}{R_2}) = 0V \times (1 + \frac{10k\Omega}{10k\Omega}) = 0V $$ $$ V_{OUT}(t \ge 0) = V_{IN}(t \ge 0) \times (1 + \frac{R_1}{R_2}) = 6V \times (1+ \frac{10k\Omega }{10k\Omega}) = 12V $$

Как видите, оба условия согласуются с нашим более строгим анализом выше. Я полагаю, что мораль заключается в том, что вам следует искать подобные «строительные блоки» во всех схемах, которые вы собираетесь анализировать, чтобы вы могли применять уже полученные, проверенные и верные формулы, вместо того, чтобы разрабатывать все это из первых принципов. каждый раз.

Последнее, что нужно сделать, это «изобразить» вашу схему в свете того факта, что у нас есть два состояния, в обоих из которых операционный усилитель стал простым источником напряжения: 0 В (до замыкания ключа) и 12 В ( после):

^{смоделируйте эту схему}

В левой (t < 0) версии нет источника напряжения, так как источник нулевого напряжения фактически представляет собой прямое соединение с землей. Теперь я оставляю на ваше усмотрение выполнение упражнения, состоящего в том, чтобы «доказать» значение \$V_{OUT}\$ в моменты времени \$t = 0\$ и \$t \gg 0\$.

Емкость конденсатора Формула

Электричество и магнетизмЭлектроника

Емкость конденсатора — это способность конденсатора накапливать электрический заряд на единицу напряжения на пластинах конденсатора. Емкость находится путем деления электрического заряда на напряжение по формуле C=Q/V. Его единицей является Фарада.

Формула

Его формула выглядит следующим образом:

C=Q/V

Где C — емкость, Q — напряжение, а V — напряжение. Мы также можем найти заряд Q и напряжение V, переформулировав приведенную выше формулу следующим образом:

Q=CV

V=Q/C

Фарад — единица измерения емкости. Один фарад — это величина емкости, когда один кулон заряда хранится с одним вольтом на его пластинах.

Большинство конденсаторов, используемых в электронике, имеют емкость, указанную в микрофарадах (мкФ) и пикофарадах (пФ). Микрофарад — это одна миллионная часть фарада, а пикофарад — одна триллионная часть фарада.

Какие факторы влияют на емкость конденсатора?

Зависит от следующих факторов:

Площадь пластин

Емкость прямо пропорциональна физическому размеру пластин, определяемому площадью пластин, A. Большая площадь пластины дает большую емкость и меньшую емкость. На рис. (а) показано, что площадь пластины конденсатора с параллельными пластинами равна площади одной из пластин. Если пластины перемещаются относительно друг друга, как показано на рис. (b), площадь перекрытия определяет эффективную площадь пластины. Это изменение эффективной площади пластины является основным для определенного типа переменного конденсатора.

Разделение пластин

`Емкость обратно пропорциональна расстоянию между пластинами. Разделение пластин обозначено буквой d, как показано на рис. (а). Чем больше расстояние между пластинами, тем меньше емкость, как показано на рис. (b). Как обсуждалось ранее, напряжение пробоя прямо пропорционально расстоянию между пластинами. Чем дальше разнесены пластины, тем больше напряжение пробоя .

Диэлектрическая проницаемость материала

Как известно, изоляционный материал между обкладками конденсатора называется диэлектриком. Диэлектрические материалы имеют тенденцию уменьшать напряжение между пластинами для данного заряда и, таким образом, увеличивать емкость. Если напряжение фиксировано, из-за присутствия диэлектрика может быть сохранено больше заряда, чем без диэлектрика. Мера способности материала создавать электрическое поле называется диэлектрической проницаемостью или относительной диэлектрической проницаемостью, обозначаемой символом ∈ _р .

Емкость прямо пропорциональна диэлектрической проницаемости. Диэлектрическая проницаемость вакуума определяется как 1, а диэлектрическая проницаемость воздуха очень близка к 1. Эти значения используются в качестве справочных, и все другие материалы имеют значения εr, указанные по отношению к вакууму или воздуху. Например, материал с εr=8 может иметь емкость, в восемь раз превышающую емкость воздуха, при прочих равных условиях.

Диэлектрическая проницаемость ∈r безразмерна, поскольку является относительной мерой. Это отношение абсолютной диэлектрической проницаемости материала,∈r, к абсолютной диэлектрической проницаемости вакуума,∈ ₀ , что выражается следующей формулой:

∈ _r =∈/∈ ₀

Ниже приведены некоторые распространенные диэлектрические материалы и типичные диэлектрические постоянные для каждого из них. Значения могут варьироваться, поскольку зависят от конкретного состава материала.

Материал Типичные ∈R значения

воздух 1.0
Тефлон 2,0
Бумага 2.5
Масло 4.0
MICA 5,0
Стекло 7,5
Ceramic 1200

Диэлектрическая проницательность ∈R является безразмерной, поскольку она является относительной мерой. Это отношение абсолютной диэлектрической проницаемости материала,∈r, к абсолютной диэлектрической проницаемости вакуума,∈0, выражаемое следующей формулой:

∈r=∈/∈0

8,85×10-12 Ф/м.

Формула емкости в пересчете на физические параметры

Вы видели, что емкость напрямую связана с площадью пластины, A, и диэлектрической проницаемостью,εr, и обратно пропорциональна расстоянию между пластинами, d. Точная формула для расчета емкости через эти три величины: m)

Производная емкость плоского конденсатора

Рассмотрим конденсатор с плоскими пластинами. Размер пластины большой, а расстояние между пластинами очень маленькое, поэтому электрическое поле между пластинами однородно.

Электрическое поле ‘E’ между плоскопараллельными конденсаторами равно:

Емкость цилиндрических конденсаторов физика

Рассмотрим цилиндрический конденсатор длиной L, образованный двумя коаксиальными цилиндрами радиусов ‘a’ и ‘b’ .Предположим, что L >> b такое, что на концах цилиндров нет окантовывающего поля.

Пусть «q» — заряд конденсатора, а «V» — разность потенциалов между пластинами. Внутренний цилиндр заряжен положительно, а внешний цилиндр заряжен отрицательно. Мы хотим найти выражение для емкости цилиндрического конденсатора. Для этого рассмотрим цилиндрическую гауссову поверхность радиуса r такую, что a<

Если «E» — напряженность электрического поля в любой точке цилиндрической гауссовой поверхности, то по закону Гаусса:

Если «V» — разность потенциалов между пластинами, то

Это соотношение для емкости цилиндрического конденсатора.

Емкость сферического конденсатора

Емкость изолированного сферического конденсатора

Внешний источник
https://en.wikipedia.org/wiki/Capacitance

Связанные статьи

Формула напряжения тока емкости конденсатора

Формула напряжения тока емкости конденсатора очень важна для нас, чтобы узнать. Это самый основной пассивный элемент в электрической цепи.

До сих пор мы ограничивали наше исследование резистивными цепями. В этом посте мы представим два новых и важных элемента пассивной линейной схемы: конденсатор и катушку индуктивности. В отличие от резисторов, которые рассеивают энергию, конденсаторы и катушки индуктивности не рассеивают, а накапливают энергию, которую можно извлечь позже. По этой причине конденсаторы и катушки индуктивности называются хранения элементов.

Применение резистивных цепей весьма ограничено. С введением в этот пост конденсаторов и катушек индуктивности мы сможем анализировать более важные и практичные схемы.

Мы начнем с описания конденсаторов и описания их последовательного или параллельного соединения. Позже мы проделаем то же самое для катушек индуктивности. В качестве типичных приложений мы исследуем, как конденсаторы объединяются с операционными усилителями для формирования интеграторов, дифференциаторов и аналоговых компьютеров.

Конденсатор Напряжение Ток Емкость Формула

Конденсатор — это пассивный элемент, предназначенный для накопления энергии в своем электрическом поле. Помимо резисторов, конденсаторы являются наиболее распространенными электрическими компонентами. Конденсаторы широко используются в электронике, связи, компьютерах и системах питания. Например, они используются в схемах настройки радиоприемников и в качестве элементов динамической памяти в вычислительных системах.

Конструкция конденсатора обычно соответствует рисунку (1).

Рисунок 1. Типичный конденсатор.

Конденсатор состоит из двух проводящих пластин, разделенных изолятором (или диэлектриком).

Во многих практических приложениях пластины могут быть из алюминиевой фольги, а диэлектрик может быть воздухом, керамикой, бумагой или слюдой.

Когда к конденсатору подключен источник напряжения v , как показано на рисунке (2), источник накапливает положительный заряд q на одной пластине и отрицательный заряд − q с другой.

Рис. 2. Конденсатор с приложенным напряжением v.

Говорят, что конденсатор накапливает электрический заряд. Количество накопленного заряда, представленное q , прямо пропорционально приложенному напряжению v , так что

(1)

, где C , константа пропорциональности, известна как емкость конденсатора. Единицей измерения емкости является фарад (Ф) в честь английского физика Майкла Фарадея (1791–1867). Из уравнения (1) мы можем вывести следующее определение.

Емкость — это отношение заряда одной пластины конденсатора к разности напряжений между двумя пластинами, измеренное в фарадах (Ф).

Обратите внимание на уравнение (1), что 1 фарад = 1 кулон/вольт.

Хотя емкость C конденсатора представляет собой отношение заряда q на пластину к приложенному напряжению q , она не зависит от q или q . Это зависит от физических размеров конденсатора. Например, конденсатор с плоскими пластинами, показанный на рис. (1), имеет емкость

(2)

, где A — площадь поверхности каждой пластины, d — расстояние между пластинами, а ϵ — диэлектрическая проницаемость диэлектрического материала между пластинами. Хотя уравнение (2) применимо только к конденсаторам с плоскими пластинами, из него можно сделать вывод, что в общем случае значение емкости определяют три фактора:

Площадь поверхности пластин — чем больше площадь, тем больше емкость.
Расстояние между пластинами — чем меньше расстояние, тем больше емкость.
Диэлектрическая проницаемость материала — чем выше диэлектрическая проницаемость, тем больше емкость.

Конденсаторы различных номиналов и типов имеются в продаже. Как правило, конденсаторы имеют значения в диапазоне от пикофарад (пФ) до микрофарад (90 248 мк 90 249 Ф). Они описываются диэлектрическим материалом, из которого они сделаны, и тем, являются ли они постоянными или переменными. На рис. (3) показаны условные обозначения для постоянных и переменных конденсаторов.

Рис. 3. Условные обозначения конденсаторов: (а) конденсатор постоянной емкости, (б) конденсатор переменной емкости.

Обратите внимание, что согласно правилу пассивного знака, если v > 0 и i > 0 или если v < 0 и i < 0, конденсатор заряжается, а если v · i < 0, конденсатор разряжается.

На рис. (4) показаны распространенные типы конденсаторов постоянной емкости. Конденсаторы из полиэстера имеют малый вес, стабильны, и их изменение в зависимости от температуры предсказуемо. Вместо полиэстера могут использоваться другие диэлектрические материалы, такие как слюда и полистирол. Пленочные конденсаторы свернуты и помещены в металлическую или пластиковую пленку. Электролитические конденсаторы имеют очень большую емкость.

Рис. 4. Конденсаторы постоянной емкости: (а) полиэфирный конденсатор, (б) керамический конденсатор, (в) электролитический конденсатор.

На рис. (5) показаны наиболее распространенные типы переменных конденсаторов. Емкость подстроечного (или паддерного) конденсатора часто размещают параллельно другому конденсатору, так что эквивалентная емкость может незначительно варьироваться.

Рис. 5. Переменные конденсаторы: (а) подстроечный конденсатор, (б) подстроечный конденсатор.

Емкость переменного воздушного конденсатора (решетчатые пластины) изменяется путем поворота вала. Переменные конденсаторы используются в радиоприемниках, позволяющих настраиваться на разные станции. Кроме того, конденсаторы используются для блокировки постоянного тока, пропускания переменного тока, сдвига фазы, накопления энергии, запуска двигателей и подавления шума.

Чтобы получить отношение тока к напряжению конденсатора, мы берем производную обеих частей уравнения (1). Так как

(3)

дифференцирование обеих частей уравнения (1) дает

(4)

Это соотношение ток-напряжение для конденсатора, предполагающее пассивный знак. Зависимость показана на рис. (6) для конденсатора, емкость которого не зависит от напряжения.

Рис. 6. Зависимость тока от напряжения конденсатора.

Конденсаторы, удовлетворяющие уравнению (4), называются 9.0248 линейный . Для нелинейного конденсатора график зависимости тока от напряжения не является прямой линией. Хотя некоторые конденсаторы нелинейны, большинство из них линейны. В этом посте мы будем использовать линейные конденсаторы.

Зависимость напряжения от тока конденсатора может быть получена путем интегрирования обеих частей уравнения (4). Получаем

(5)

или

(6)

, где v ( t ₀ ) = q ( t ₀ )/ C — напряжение на конденсаторе в момент времени t ₀ . Уравнение (6) показывает, что напряжение конденсатора зависит от прошлой истории тока конденсатора. Следовательно, у конденсатора есть память — свойство, которое часто используется.

Мгновенная мощность, подаваемая на конденсатор, равна

(7)

Таким образом, запасенная в конденсаторе энергия составляет

(8)

Отметим, что v (−∞) = 0, так как конденсатор был разряжен при t = −∞. Таким образом,

(9)

Используя уравнение (1), мы можем переписать уравнение (9) как

(10)

Уравнения (9) или (10) представляет энергию, запасенную в электрическом поле, которое существует между пластинами конденсатор. Эту энергию можно извлечь, поскольку идеальный конденсатор не может рассеивать энергию. На самом деле слово конденсатор происходит от способности этого элемента накапливать энергию в электрическом поле.

Следует отметить следующие важные свойства конденсатора:

1. Обратите внимание на уравнение (4), что, когда напряжение на конденсаторе не меняется со временем (т. е. постоянное напряжение), ток через конденсатор равен нулю. . Таким образом,

Конденсатор — это разомкнутая цепь постоянного тока.

Однако, если батарея (напряжение постоянного тока) подключена к конденсатору, конденсатор заряжается.

2. Напряжение на конденсаторе должно быть постоянным.

Напряжение на конденсаторе не может резко меняться.

Конденсатор выдерживает резкое изменение напряжения на нем. Согласно уравнению (4), прерывистое изменение напряжения требует бесконечного тока, что физически невозможно. Например, напряжение на конденсаторе может иметь форму, показанную на рисунке (7а), тогда как физически невозможно, чтобы напряжение на конденсаторе приняло форму, показанную на рисунке (7б), из-за резких изменений. И наоборот, ток через конденсатор может измениться мгновенно.

Рис. 7. Напряжение на конденсаторе: (а) допустимое, (б) недопустимое; резкое изменение невозможно.

3. Идеальный конденсатор не рассеивает энергию. Он берет энергию из цепи при хранении энергии в своем поле и возвращает ранее сохраненную энергию при подаче энергии в цепь.

4. Реальный неидеальный конденсатор имеет сопротивление утечки параллельной модели, как показано на рисунке (8). Сопротивление утечки может достигать 100 МОм, и им можно пренебречь для большинства практических применений. По этой причине в этом посте мы предполагаем идеальные конденсаторы.

Рис. 8. Модель схемы неидеального конденсатора.

Читайте также: что такое передаточная функция

Конденсатор Напряжение Ток Емкость Формула Примеры

1. (a) Рассчитайте заряд конденсатора емкостью 3 пФ при напряжении на нем 20 В. б) Найдите энергию, запасенную в конденсаторе.

Решение:
(a) Так как q = C v,

(b) Запасенная энергия равна

0249 F конденсатор

v ( t ) = 10 cos 6000 t V

Рассчитайте ток через него.

Solution:
By definition, the current is

3. Determine the voltage across a 2- μ F capacitor if the current through it is
i ( t ) = 6 e ^{−3000 t} мА
Предположим, что начальное напряжение конденсатора равно нулю.

Решение:
Поскольку

, то

4. Определить ток через конденсатор 200- мкФ Ф, напряжение которого равно Рис. 29. 9).

Solution:
The voltage waveform can be described mathematically as

Since i = C d v / dt and C = 200 μ F, we take the derivative из v для получения

Таким образом, форма волны тока показана на рисунке (10).

Рисунок 10

5. Определите энергию, запасенную в каждом конденсаторе на рисунке (11a) при условиях постоянного тока
.

Рисунок 11

Решение:
В условиях постоянного тока мы заменяем каждый конденсатор разомкнутой цепью, как показано на рисунке (11b). Ток через последовательную комбинацию резисторов 2 кОм и 4 кОм получается делением тока как

Следовательно, напряжения V ₁ и V ₂ по конденсаторам

, а энергии, хранящиеся в них, —

Как найти капитальный размер. Как найти правильное значение конденсаторной батареи в кварах и микрофарадах для коррекции коэффициента мощности — 3 метода батарея конденсаторов в кВАр и микрофарадах для коррекции и улучшения коэффициента мощности как в однофазных, так и в трехфазных цепях.

В этой статье показано, как подобрать конденсаторную батарею нужного размера как в микрофарадах, так и в кварах, чтобы улучшить существующую «т.е. отставание» П.Ф. от целевого «т.е. желаемый», поскольку скорректированный коэффициент мощности имеет множество преимуществ. Ниже мы показали три различных метода с решенными примерами для определения точного значения емкости конденсатора для коррекции коэффициента мощности.

Теперь давайте начнем и рассмотрим следующие примеры…

Содержание

Как рассчитать номинал конденсатора в кВАр?

Пример: 1

Трехфазный асинхронный двигатель мощностью 5 кВт имеет коэффициент мощности 0,75 отставания. Какой размер конденсатора в кВАр требуется для повышения коэффициента мощности до 0,90?

Решение №1 (простой метод с использованием табличного множителя)

Потребляемая мощность двигателя = 5 кВт

Из таблицы множитель для улучшения коэффициента мощности с 0,75 до 0,90 равен 0,3980

Требуемый конденсатор KVAR = кВт x Таблица 1 Умноспособность 0,75 и 0,90

= 5 кВт x 0,398

= 1,99 KVAR

и рейтинг конденсаторов, подключенных на каждом этапе

= 1.99KVAR / 3

= 0101010101010101010101 годы = 010101010101 гг. 0,663 KVAR

Решение № 2 (метод классического расчета)

Моторный вход = P = 5 кВт

Оригинал P.F = cosθ ₁ = 0,75

Final P.F = cosθ ₂ = 0,75

.0145 1 = Cos ^-1 = (0,75) = 41°,41; Tan θ ₁ = Tan (41°,41) = 0,8819

θ ₂ = Cos ^-1 = (0,90) = 25°,84; Tan θ ₂ = TAN (25 ° . 50) = 0,4843

Требуемый конденсатор KVAR для улучшения P.F с 0,75 до 0,90

Требуется конденсатор KVAR = P (TAN θ ₁ — TAN θ ₂)

= = = TAN θ ₂) 5кВт (0,8819 – 0,4843)

= 1,99 кВАр

И Номинал конденсаторов, подключенных к каждой фазе

1,99 квар / 3 = 0,663 квар

для улучшения коэффициента мощности. Емкость конденсатора в кВАр – это кВт, умноженная на коэффициент в таблице, чтобы улучшить существующий коэффициент мощности до предлагаемого коэффициента мощности. Проверьте другие решенные примеры ниже.

Пример 2:

Генератор переменного тока питает нагрузку 650 кВт при коэффициенте мощности 0,65. Какой размер конденсатора в кВАр требуется, чтобы поднять PF (коэффициент мощности) до единицы (1)? И сколько еще кВт может дать генератор при той же нагрузке в кВА при улучшении коэффициента мощности.

Решение № 1 (метод простой таблицы с использованием Таблица Несколько )

Поставка KW = 650 KW

Из таблицы 1, Multiplier до PF от PF от 0. 65 до Unities — от UNIS 1 до UNIS 1 до UNIS 1 до UNIS 1 до UNIS 1 до UNIS15.

Конденсатор, требуемый кВАр, для повышения коэффициента мощности с 0,65 до единицы (1).

Требуемая мощность конденсатора квар = кВт x Таблица 1 Множитель 0,65 и 1,0 . .or

кВА = кВт / Cosθ

= 650/0,65 = 1000 кВА

При увеличении коэффициента мощности до единицы (1)

Кол-во кВт = кВА x Cosθ

= 1000 x 1 = 10000 кВт 3 Отсюда увеличенная мощность, подаваемая генератором переменного тока

1000 кВт — 650 кВт = 350 кВт

Решение № 2 (метод классического расчета)

Поставка KW = 650 кВт

Оригинал P.F = COSθ ₁ = 0,65

θ ₁ = Cos ^-1 = (0,65) = 49°,45; Tan θ ₁ = Tan (41°,24) = 1,169

θ ₂ = Cos ^-1 = (1) = 0°; Tan θ ₂ = Tan (0°) = 0

Требуемая емкость конденсатора кВАр для улучшения коэффициента мощности с 0,75 до 0,90

требуется конденсатор KVAR = P (TAN θ ₁ — TAN θ ₂)

= 650 кВт (1,169–0)

= 759,85 квар

HOW TO CAPACARAD ЗДАЧИ ?
Следующие методы показывают, как определить необходимое значение конденсаторной батареи как в кВАр, так и в микрофарадах . Кроме того, решенные примеры также показывают, что как преобразовать емкость конденсатора в микрофарадах в кВАр и кВАР в микрофарадах для П.Ф. Таким образом, конденсаторная батарея подходящего размера может быть установлена параллельно каждой стороне фазной нагрузки для получения целевого коэффициента мощности.
Пример: 3
Однофазный двигатель 500 В, 60 c/s потребляет ток полной нагрузки 50 А при отставании P.F 0,86. Коэффициент мощности двигателя необходимо улучшить до 0,94, подключив к нему батарею конденсаторов. Рассчитайте требуемую емкость конденсатора как в кварах, так и в мкФ?
Решение:
(1) Чтобы найти требуемую емкость емкости в кВАр для улучшения коэффициента мощности с 0,86 до 0,94 (два метода)
Решение №1 (табличный метод)
Потребляемая мощность двигателя = P = V x I x Cosθ
= 500 В x 50a x 0,86
= 21,5 кВт
Из таблицы, множитель для улучшения PF с 0,86 до 0,94 — 0,230
Требуемый конденсатор KVAR для улучшения P. FF с 0,86 до 0,94
0002 Требуемый конденсатор KVAR = кВт x x Таблица Мультипликатор 0,86 и 0,94
= 21,5 кВт x 0,230
= 4,9 KVAR
Решение № 2 (метод расчета)
Моточный вход = P = V x I x Cosθ)
.
= 500V x 50a x 0,86
= 21,5 кВт
Фактические или существующие P.F = Cosθ ₁ = 0,86
или цель P.F = cosθ ₂ = 0,94
θ ₂ = 0,94
θ = 0,94
.0145 1 = Cos ^-1 = (0,86) = 30,68°; Tan θ ₁ = Tan (30,68°) = 0,593
θ ₂ = Cos ^-1 = (0,95) = 19,94°; Tan θ ₂ = Tan (19,94 °) = 0,363
требуется конденсатор KVAR для улучшения P.F с 0,86 до 0,95
. 21,5кВт (0,593 – 0,363)
= 4,954 кВАр
(2) Чтобы найти требуемую емкость в фарадах для улучшения коэффициента мощности с 0,86 до 0,97 (два метода)
Решение №1 (табличный метод)
Мы уже рассчитали требуемую емкость конденсатора в кВАр, поэтому мы можем легко преобразовать ее в фарады, используя эту простую формулу
Требуемая емкость конденсатора в фарадах/микрофарадах
C = кВАр / (2π x f x В ² ) в фарадах
C = кВАр x 10 ⁹ / (2π x f x V ² ) в микрофарадах
Установка значений в вышеуказанную формулу
= (4,954 квар) / (2 x π x 60 Гц x 500 ² В)
= 52,56 μf
Решение № 2 (метод расчета)
# 2 (метод расчета) квар = 4,954 … (i)
Мы это знаем;
I _C = V / X _C
Тогда как X _C = 1/2π x f x C
I _C = V / (1 / 2π x f x C)
I _C = V x 2π x f x C
x 0 (2π Гц) ) x C
I _C = 188495,5 x C
А,
кВАр = (V x I _C ) / 1000 … [кВАр = (V x I) / 1000] 5,9 x 10000 5 84 х I 9000 C
I _C = 94247750 x C … (ii)
Приравнивая уравнения (i) и (ii), получаем
94247750 x C = 4,954 Kvar x C
C = 4,954 KVAR / 94247750
C = 78,2 мкл
Пример 4
. Какое значение кандидативности должно быть подключено на параллельном плане с чертежом нагрузки 1kw на 70%. источник 208 В, 60 Гц, чтобы повысить общий коэффициент мощности до 91%.
Решение:
Вы можете использовать табличный метод или метод простого расчета, чтобы найти требуемое значение емкости в фарадах или кВАр для улучшения коэффициента мощности с 0,71 до 0,9.7. Итак, в данном случае мы использовали табличный метод.
P = 1000W
Фактический коэффициент мощности = cosθ ₁ = 0,71
желаемый коэффициент мощности = COSθ ₂ = 0,97
Из таблицы, множестве, чтобы улучшить PF с 0,71 до 0,97 — 0,741
. улучшить коэффициент мощности с 0,71 до 0,97
Требуемая мощность конденсатора кВАр = кВт x Табличный множитель 0,71 и 0,97
= 1кВт x 0,7410102 (Требуемое значение емкости в KVAR)
Ток в конденсаторе =
I _C = Q _C / V
= 741KVAR / 208V
= 3,56A
и
x _{= 3,56a}
и
x _{= 3,56a}
и
x = 3,56a
и
x = 3,56a
и
. / I _C
= 208V / 3,76 = 58,42 Ом
C = 1 / (2π x F x x _C)
C = 1 (2π x 60HZ x 58,42 Ом)
11. 45,4 мкФ (требуемое значение емкости в фарадах)
Преобразование кВАр конденсатора в мкФ и мкФ в кВАр
Следующие формулы используются для расчета и преобразования конденсатора квар в фарад и наоборот.
Требуемый конденсатор в кВАр
Преобразование фарад и микрофарад конденсатора в ВАр, кВАр и МВАР.
var = c x 2π x F x V ² x 10 ^-6… var
.
ВАр = C в мкФ x f x V ² / (159,155 x 10 ³ ) … в VAR
2
2
Kvar = C x 2π x F x V ² x 10 ^-9… В KVAR
KVAR = C в μF x F x V ² ÷ (159,155 x 10 ⁶)… В KVAR
MVAR = C x 2π x F x V ² x 10 ^-12… В MVAR
MVAR = C в μF x F x V ² ÷ (159,155 x 10 )… В MVAR
Требуемый конденсатор в фарадах/микрофарадах.
Преобразовать кВАр конденсатора в фарады и микрофарады
C = кВАР x 10 ³ / 2π x f x В ² 9       9
C = 159,155 x Q в кВАр / f x В ² … в фарадах 9016
C = KVAR x 10 / (2π x F x V ²) … В Microfarad
C = 159,155 x 10 ⁶ x Q в KVAR / F x V ²… В MicroFarad
Где:
C = емкость в микрофарадах
Q = реактивная мощность в вольт-амперах-реактивных
f = частота в герцах
В = напряжение в вольтах
Полезно знать:
Ниже приведены важные электрические формулы, используемые при расчете улучшения коэффициента мощности.
Активная мощность (P) в ваттах:
кВт = кВА x Cosθ
кВт = л.с. x 0,746 или (л.с. x 0,746) / КПД … (л.с. = мощность двигателя в л.с.)
кВт = √ (кВА ² – кВАр ² )
кВт = P = V x I Cosθ … (однофазный)
кВт = P = √3x V x I Cosθ … (трехфазная линия к линии)
кВт = P = 3x V x I Cosθ … (три фазы между фазами)
Полная мощность (S) в ВА:
кВА = √(кВт ² + кВАр ² )
кВА = кВт / Cosθ
Реактивная мощность (Q) в ВА:
кВАр = √(кВА ² – кВт ² )
кВАр = C x (2π x f x V ² )
Коэффициент мощности (от 0,1 до 1)
Коэффициент мощности = Cosθ = P / V I … (однофазный)
Коэффициент мощности = Cosθ = P / (√3x V x I) … (три фазы между фазами)
Коэффициент мощности = Cosθ = P / (3x V x I) … (трехфазная линия к нейтрали)
Коэффициент мощности = Cosθ = кВт / кВА … (как однофазный, так и трехфазный)
Коэффициент мощности = Cosθ = R/Z … (сопротивление/импеданс)
А
X _C = 1 / (2π x f x C) … (X _C = емкостное реактивное сопротивление)
I _C = V / X _C … (I = V / R)
Related Posts:
Активная, реактивная, полная и комплексная мощность
Калькуляторы расчета размера конденсаторной батареи и коррекции коэффициента мощности
Если два вышеуказанных метода кажутся вам немного сложными (что, по крайней мере, не должно), вы можете использовать следующие онлайн-калькуляторы коэффициента мощности, кВАР и микрофарад, созданные нашей командой для вас. .
Калькулятор мкФ в кВАр
Калькулятор
кВАр в Фарада
Блок конденсаторов в кВАр и мкФ Калькулятор
Калькулятор коррекции коэффициента мощности — как найти конденсатор PF в мкФ и кВАр?
Как преобразовать мкФ конденсатора в кВАр и наоборот? Для коррекции PF
Таблица размеров конденсаторов и таблица для коррекции коэффициента мощности
Приведенную ниже таблицу коррекции коэффициента мощности можно использовать для легкого выбора правильного размера конденсаторной батареи для желаемого улучшения коэффициента мощности. Например, если вам нужно улучшить существующий коэффициент мощности с 0,6 до 0,98, просто посмотрите на множитель для обеих цифр в таблице, который равен 1,030. Умножьте это число на существующую активную мощность в кВт. Вы можете найти реальную мощность, умножив напряжение на ток и существующий отстающий коэффициент мощности, т.е. P в ваттах = напряжение в вольтах x ток в амперах x Cosθ ₁ . Таким простым способом вы найдете требуемое значение емкости в кВАр, необходимое для получения желаемого коэффициента мощности.
Таблица – от 0,01 до 0,25Таблица – от 0,26 до 0,50Таблица – от 0,51 до 0,75Таблица – от 0,76 до 1,0
Вот вся таблица, если нужно скачать для справки.
Вся таблица – от 0,10 до 1,0 (Щелкните изображение, чтобы увеличить)
Похожие сообщения
Методы улучшения коэффициента мощности с их преимуществами и недостатками
Как рассчитать номинал резистора для светодиодов (с разными типами цепей светодиодов)
Как рассчитать мощность трансформатора в кВА (1-фазная и 3-фазная)?
Как рассчитать счет за электроэнергию. Простое объяснение с калькулятором
Как найти подходящий размер кабеля и провода для монтажа электропроводки (SI и метрическая система)
Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
Практические задачи: решения емкостных характеристик — physics-prep.
com
Практические задания: решения для конденсаторов
1. (легко) Определите количество заряда, накопленного на одной из пластин конденсатора (4×10 ^-6 Ф) при подключении к 12-вольтовой батарее.
C = Q/V
4×10 ^-6 = Q/12
Q = 48×10 ^-6 C
площадь пластин, если емкость равна точно 1 Ф.
Кл = ε _о А/д
1 = (8,85×100009 -12 )A/(2,0×10 ^-3 )
A = 2,3×10 ⁸ м ²
2,0 см ² и расстояние между пластинами 2 мм, если накопленный на пластинах заряд составляет 4,0 пКл.
Площадь = 2,0 см ² (1 м/100 см) ² = 2,0×10 ^-4 м ²
C = ε _o A/d
9 C = (8,805 2,0×10 ^-4)/(2,0×10 ^-3)
C = 8,85×10 ^-13
C = Q/V
8,85×10 ^-13 = 4,0×10 ^-12/V
V = 4,5 Вольт
4. .(легко) Конденсатор с параллельными пластинами состоит из металлических пластин, каждая площадью 0,2 м ² . Емкость 7,9 нФ. Определить расстояние между пластинами.
C = ε _o A/d
7,9×10 ^-9 = 8,85×10 ^-12 (0,2)/d
d = 2,2×10 ^-4 m = 0,22 мм 900ea конденсатор (параллельная пластина) заряжается от батареи постоянного напряжения. Как только конденсатор достигает максимального заряда, батарея вынимается из цепи. Опишите любые изменения, которые могут произойти в количествах, перечисленных здесь, если пластины будут сдвинуты ближе друг к другу.
г. н.э. Заряд (Заряд, нанесенный на пластины, не меняется при извлечении батареи, поэтому заряд и плотность заряда остаются такими же, когда пластины сближаются.)
b. Емкость (Поскольку емкость C = ε _o А/д, а площадь не меняется, любое уменьшение расстояния между пластинами (d) приведет к увеличению емкости.)
c. Напряжение (Поскольку C = Q/V, а заряд не меняется, увеличение емкости означает уменьшение напряжения. )
г. E-поле (Поскольку ΔV = -Ed, E-поле останется прежним, так как напряжение и расстояние уменьшатся пропорционально.)
6. (умеренная) Микросхемы памяти с произвольным доступом используются в компьютерах для хранения двоичной информации в форме «единиц» и «нулей». Один из распространенных способов сохранить единицу — это зарядить очень маленький конденсатор. Разумеется, тот же конденсатор без заряда представляет собой «ноль». Микросхема памяти содержит миллионы таких конденсаторов, каждый из которых соединен с транзистором (действующим как переключатель), образуя «ячейку памяти». Типичный конденсатор в ячейке памяти может иметь емкость 3×10 ^-14 F. Если напряжение на конденсаторе, показывающее «единицу», равно 0,5 В, определите количество электронов, которые должны двигаться по конденсатору, чтобы зарядить его.
C = Q/V
3×10 ^-14 = Q/(0,5)
Q = 1,5×10 ^-14 C
#electrons = общий заряд/заряд на электрон
#electrons = 1,5×10 ^{-14 9,6010 / x10 ^-19
#electrons = 93750 электронов}
7. (легко) C ₁ = 10 Ф и C ₂ = 5 Ф. Определить эффективную емкость C ₁ и C ₂ соединены последовательно и параллельно.
Последовательно:
1/C = 1/C ₁ + 1/C ₂
1/C = 1/10 + 1/5
C = 3,3 F
Параллельно:
C = C ₁ + C ₂
C = 10 + 5 = 15 F
8. (умеренная) Если два конденсатора в вопросе № 7 были подключены к 50-вольтовой батарее, определите напряжение на конденсаторах для каждого типа подключения.
Для последовательного соединения:
Заряд каждого конденсатора равен заряду эффективной емкости.
C = Q/V
3.3 = Q/50
Q = 165 C
Для конденсатора 10 Ф:
10 = 165/В
В = 17 В
Для конденсатора 5 Ф:
5 = 165/В
В = 33 вольта
Для параллельного соединения:
Напряжение одинаковое (50 В) на каждом конденсаторе.
9. (умеренная) Оцените схему, показанную ниже, чтобы определить эффективную емкость, а затем заряд и напряжение на каждом конденсаторе.

Эквивалентная емкость 4 мкФ. Напряжение на эквивалентном конденсаторе равно 20 вольт.
Это напряжение также присутствует на обоих конденсаторах емкостью 2 мкФ, которые были созданы последовательными комбинациями в каждой ветви.
Найдите заряд каждого конденсатора емкостью 2 мкФ:
C = Q/V
2 мкФ = Q/20
Q = 40 мкКл
Конденсаторы емкостью 4 мкФ в каждой ветви имеют такой же заряд, что и конденсаторы емкостью 2 мкФ. Используйте это, чтобы найти напряжение на каждом:
C = Q/V
4 мкФ = 40 мкКл/В
V = 10 вольт
Таким образом, каждый из исходных конденсаторов емкостью 4 мкФ имеет заряд 40 мкКл и напряжение 10 вольт.
10. (умеренная) Оцените схему, показанную ниже, чтобы определить эффективную емкость, а затем заряд и напряжение на каждом конденсаторе.

Эффективная емкость 6 мкФ при напряжении 100 В.
Напряжение на конденсаторах 4 мкФ и 2 мкФ также равно 100 В
Заряд конденсатора 4 мкФ:
C = Q/V
4 мкФ = Q/100
Q = 400 мкКл
Заряд конденсатора емкостью 2 мкФ:
C = Q/В
2 мкФ = Q/100
Q = 200 мкКл
Все три конденсатора емкостью 6 мкФ также имеют заряд 200 мкФ.
Найдите напряжение для конденсаторов емкостью 6 мкФ:
C = Q/В
6 мкФ = 200 мкКл/В
В = 33,3 В
напряжение на каждом конденсаторе.

Эквивалентная емкость 6 мкФ. Напряжение на эквивалентной емкости составляет 40 В, как и напряжение на конденсаторах емкостью 3 мкФ, и такое же, как на конденсаторах емкостью 1 мкФ и 2 мкФ.
Найдите заряд конденсатора емкостью 1 мкФ:
C = Q/V
1 мкФ = Q/40
Q = 40 мкКл
Найдите заряд конденсатора 2 мкФ:
C = Q/V
2 мкФ = Q/40
Q = 80 мкКл
Найдите заряд конденсатора 3 мкФ:
C = Q/V
3 мкФ = Q/40
Q = 120 мкКл
Это одинаковый заряд на каждом из конденсаторов емкостью 6 мкФ.
Найдите напряжение на каждом из конденсаторов 6 мкФ:
C = Q/V
6 мкФ = 120 мкC/В
V = 20 В
Конденсаторы и электрические поля — AP Physics 2
Все ресурсы AP Physics 2
6 диагностических тестов 149Практические тесты Вопрос дня Карточки Learn by Concept
← Предыдущая 1 2 Следующая →
AP Physics 2 Help » Электричество и магнетизм » Схемы » Компоненты схемы » Конденсаторы и электрические поля
Плоский конденсатор подключен к источнику постоянного напряжения. Если расстояние между пластинами этого конденсатора равно  и конденсатор удерживает заряд , какова величина электрического поля между пластинами этого конденсатора?
Возможные ответы:
. Электрическое поле не существует между пластинами конденсатора параллельной пластины
Правильный ответ:
. Объяснение:
Чтобы решить эту задачу, нам сначала нужно найти напряжение на конденсаторе. Для этого нам понадобится формула для емкости:
Решение для напряжения:
Теперь, когда у нас есть напряжение, мы можем использовать следующее уравнение для решения для электрического поля:
Сообщить об ошибке сумма заряда равна . Чему равно электрическое поле между пластинами?
Возможные ответы:
Правильный ответ:
Объяснение:
Уравнение для электрического поля между двумя параллельными пластинчатыми конденсаторами:
Sigma — это плотность заряда пластин, которая равна:
Нам известны площадь и общий заряд, поэтому мы используем их для найти плотность заряда.
Теперь, когда у нас есть плотность заряда, разделите ее на диэлектрическую проницаемость вакуума, чтобы найти электрическое поле.
Сообщить об ошибке
Представьте конденсатор с величиной заряда Q на каждой пластине. Этот конденсатор имеет площадь A, разделительное расстояние D и не подключен к батарее с напряжением V. Если какой-то внешний агент разорвет конденсатор, так что D удвоится, увеличится ли электрическое поле E, хранящееся в конденсаторе, уменьшится или останется одинаковый?
Возможные ответы:
Увеличивается
Нам нужно знать
Остается постоянным
Уменьшается
Правильный ответ: 6 60 с
0 Остается постоянным Объяснение:
Соответствующие уравнения:

Учитывая, что мы имеем дело с областями заряда вместо точечного заряда (или заряда, который по крайней мере сферически симметричен), было бы разумно рассмотреть возможность использования определения электрическое поле здесь:
Мы учитываем только величину, поэтому направление электрического поля не имеет значения. Учитывая, что батарея не подключена, мы не можем утверждать, что V является постоянным. Таким образом, мы используем второе уравнение для замены V в приведенном выше уравнении:
Подставляем C из первого уравнения:
Здесь мы видим, что D фактически сокращается. Это было бы не очевидно без предыдущей замены. Окончательный результат:
Эти 3 величины в данной ситуации являются статическими, поэтому E не меняется.
Сообщить об ошибке
Представьте себе конденсатор с величиной заряда Q на каждой пластине. Этот конденсатор имеет площадь A, разделительное расстояние D и подключен к батарее с напряжением V. Если какое-то внешнее воздействие разъединит конденсатор, так что D удвоится, то электрическое поле E, хранящееся в конденсаторе, увеличится, уменьшится или останется на прежнем уровне. такой же?
Возможные ответы:
Увеличивается ровно на
Уменьшается ровно на
Уменьшается ровно на
Остается постоянным
Правильный ответ:
Уменьшается ровно на
Объяснение:
Соответствующие уравнения:

Учитывая, что мы имеем дело с областями заряда вместо точечного заряда (или заряда, который по крайней мере сферически симметричен), было бы разумно рассмотреть возможность использования определения электрическое поле здесь:
Батарея поддерживает постоянное значение V, поэтому мы можем напрямую связать E и D. Поскольку D удваивается, E уменьшается вдвое.
Сообщить об ошибке
Если каждая пластина конденсатора имеет площадь поверхности , и пластины разнесены, определите электрическое поле между пластинами.
Возможные ответы:
Правильный ответ:
Объяснение:
Повышение напряжения на источнике должно быть таким же, как падение на конденсаторе.
Падение напряжения на конденсаторе равно напряженности электрического поля, умноженной на расстояние.
Объедините эти уравнения и решайте для электрического поля:
Преобразование MM в M и подключите значения:
Сообщайте о ошибке
Если каждая пластина имеет плита. площадь поверхности и пластины раздвинуты, определите избыточный заряд на положительной пластине.
Возможные ответы:
Правильный ответ:
Объяснение:
Повышение напряжения на источнике должно быть таким же, как падение на конденсаторе.
Падение напряжения на конденсаторе равно напряженности электрического поля, умноженной на расстояние.
Объедините уравнения и решайте для электрического поля:
Преобразование MM в M и подключение значений:
Используйте электрическое поле в уравнении конструкции:
Комбинация: Уравнения:: Эк.
Преобразование в и подстановка значений:
Сообщить об ошибке
Рассмотрим данную диаграмму. Если каждая пластина конденсатора имеет площадь поверхности , а пластины разнесены, определить электрическое поле между пластинами.
Возможные ответы:
Правильный ответ:
Объяснение:
Повышение напряжения на источнике должно быть таким же, как падение на конденсаторе.
Падение напряжения на конденсаторе равно напряженности электрического поля, умноженной на расстояние.
Объедините уравнения и решайте для электрического поля:
Преобразование MM в M и подключите значения:
Отчет о ошибке
. В данной цепи, концентрация сделана изготовлена. из двух параллельных круглых пластин радиуса, находящихся на расстоянии друг от друга. Если равно , определить электрическое поле между пластинами.
Возможные ответы:
Ничего из этого Объяснение:
Поскольку это единственный элемент в цепи помимо источника, падение напряжения на конденсаторе должно быть равно коэффициенту усиления напряжения на конденсаторе.
Определение напряжения:
Объединение уравнений:
Найдите
Преобразуйте в метры и подставьте значения:
Сообщите об ошибке Как изменится электрическое поле в конденсаторе, если расстояние увеличить вдвое?
Возможные ответы:
Вчетверо
Втрое
В два раза
Не изменится
В два раза
Правильный ответ:
Наполовину
Объяснение:
Падение напряжения на конденсаторе должно быть равно напряжению батареи.
Падение напряжения плоского конденсатора равно внутреннему электрическому полю, умноженному на расстояние между ними.
Объединение уравнений и решение для
Отсюда видно, что удвоение расстояния вдвое уменьшит электрическое поле.
Сообщить об ошибке
Плоский конденсатор с разделением и площадью поверхности включен последовательно с аккумулятором.
