Как найти фазу и ноль разными способами
Необходимость разобраться, где расположен фазный провод, а где — нулевой может возникнуть у любого хозяина дома или квартиры. Это бывает нужно при проведении простейших электромонтажных работ, например, установке выключателей и розеток, замене светильников. Бывает это важно при проведении диагностики неисправностей домашней электросети, выполнении профилактических или ремонтных мероприятий. Да и некоторые приборы, например, терморегуляторы, при подключении к сети питания требуют четкого соблюдения расположения проводов «L» и «N» в клеммной колодке. В противном случае ничто не гарантирует ни их долговечность, ни корректность в работе.
Как определить фазу и ноль без приборов
Значит, необходимо научиться самостоятельно определять фазный и нулевой провод. Дело это не столь сложное – существуют проверенные методики с использованием простых и недорогих устройств. Но вот некоторые пользователи, непонятно по каким причинам, задают в поисковиках вопрос: как определить фазу и ноль без приборов? Ну что ж, давайте обсудим эту проблему.

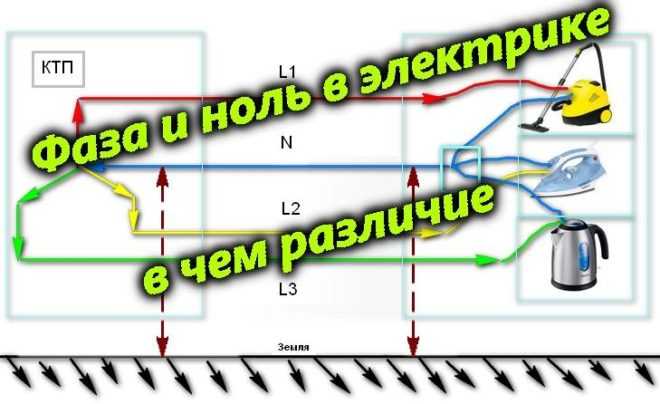

Понятия «нуля» и «фазы»
Электрический ток — это упорядоченное движение отрицательно заряженных частиц.
Если электроны перемещаются только в одном направлении, такой ток называют постоянным, если в разных — переменным.
Проводники бывают трех видов:
- «Фаза» — рабочий контакт. На него подается напряжение.
- «Ноль» («нуль») — проводник, по которому ток протекает обратно к генератору, замыкая цепь.
- «Земля» — провод, соединяющий любую точку сети с заземляющим элементом. Он нужен для защиты от удара электрическим током.
Как работают более сложные, активные индикаторные отвертки
Простейшие индикаторной отвертки используют контактный метод измерения, то есть, чтобы определить наличие напряжения надо обязательно прикасаться жалом к проводнику.
Это достаточно удобно, но не решает большинства задач, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.
инструкция по эксплуатации индикаторной отвертки (кликните для увеличения)
Более совершенной модели индикаторных отверток могут работать бесконтактным способом – они реагируют на электромагнитное поле, которое возникает в любом проводнике при протекании сквозь него электрического тока. Устройство таких открыток гораздо сложнее — в них уже есть своя схема и отдельное питание. Большинство оснащены звуковой индикацией. Отдельной категорией идут индикаторные отвертки с ЖК экраном – такие модели могут даже показывать какое напряжение в измеряемой сети.
Принцип работы очень простой – в отвертке есть катушка и когда она попадает в поле вокруг проводника, то в ней появляется электрический ток, который заставляет светиться индикаторную лампу и звучать зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы в проводке даже сквозь стену – без такого устройства пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.
Перед тем, как пользоваться отверткой индикатором с возможностью бесконтактного определения наличия напряжения, надо не забывать включать их питание – чтобы не садилась батарейка, на них есть переключатель.
Как пользоваться как пользоваться такой индикаторной отверткой можно узнать просмотрев эту краткую видео-инструкцию:
Кроме индикаторных отверток существуют другие виды детекторов напряжения, узнать о которых вы можете прочитав эту статью.
Почему важно правильно идентифицировать фазный провод
При подсоединении приборов к сети используют проводник рабочей «фазы». Напряжение подается непосредственно на источник потребления. Ошибкой будет подключение приемника к «нулю», ведь при размыкании цепи (выключении прибора) сеть все равно остается под напряжением. Это хорошо прослеживается, если подсоединить выключатель лампочки к нулевому проводу. В таком случае патрон находится под напряжением постоянно. Это подключение опасное, когда необходимо поменять лампу или сам плафон.
Фазный провод важно правильно идентифицировать.
Для чего нужен напарник
Как известно, при работе с электричеством нужно применять столько мер безопасности, сколько возможно. Еще один практический совет специалистов — это ремонт электропроводов с напарником.
Человек, избранный на данную роль, вполне возможно, не будет ничего смыслить в электрических схемах. Однако он должен чётко знать, как поступать, если кто-либо попал под напряжение: оттащить человека за одежду, не касаясь его тела, от провода, находящегося под напряжением.
Желательно предварительно расстегнуть ту куртку, которая надета, для защиты рук, перед проведением подключения в электрощите. Это жизненно необходимо. Дело в том, образуется свободная часть на спине, за которую можно оттащить человека в случае удара током. Напарнику будет удобно схватиться за нее. Также напарнику следует помнить, как звонить в скорую помощь или в службу спасения.
Помощь напарника может стать неоценимой в случае, когда щит расположен высоко.
Он сможет подавать инструменты или принимать их. Таким образом, не придется все время спускаться и снова подниматься с табурета или со стремянки.
Способы определения рабочей «фазы» и «нуля» с помощью приборов
Проводник с рабочей «фазой» имеет такое же напряжение, как и в розетке: 220В. Оно необходимо для функционирования бытовых электроприборов. В нулевом проводнике напряжение тока очень слабое. Идентификация проводов осуществляется методом исключения, как только выявляется фазный контакт.
Существуют несколько способов определения «фазы»: по цвету проводов, по буквенной маркировке и с помощью приборов — индикаторной отвертки и мультиметра.
Индикаторная отвертка
Устройство отвертки обеспечивает удобное и безопасное ее использование
Величину напряжения с помощью индикаторной отвертки определить невозможно — она лишь показывает наличие его в проводнике.
Перед проверкой напряжения для безопасности нужно выполнить ряд манипуляций:
- обесточит сеть;
- зачистить провода от изолирующего материала;
- развести концы проводов друг от друга как можно дальше во избежание короткого замыкания;
- включить ток в сети.
Индикаторная отвертка показывает наличие тока в проводнике.
Сама диагностика проводится очень просто:
- Нужно прикоснуться жалом инструмента поочередно к оголенным проводам. Держать при этом отвертку необходимо за ручку большим и средним пальцами. До металлического стержня во время теста дотрагиваться опасно, т. к. по нему проходит ток.
- В то же время указательным пальцем нужно нажать на металлический пятачок с торца отвертки. Прикасаясь к контактной площадке, человек выступает как элемент цепи, заземляя ее. При наличии напряжения в проводнике загорится светодиодная лампочка, в ином случае проводник нулевой.
В конструкцию индикаторной отвертки встроен резистор, который ограничивает силу тока до безопасного для человека значения. При помощи пружины он передает сигнал к лампочке.
Такой метод особенно удобен при проверке розеток, т. к. жало отвертки позволяет быстро добраться до контакта.
Мультиметр
С помощью мультиметра измеряют все характеристики электросети.
Соответственно, и наличие напряжения в проводнике он тоже показывает. Кроме того, прибор определяет характер каждого провода — «земли», «нуля» и «фазы». Измерить напряжение возможно на любом участке цепи, будь то щиток, розетка или кабель.
Порядок действий:
- Для проверки фазы выставляют на приборе режим «Переменное напряжение». Выбирают максимально допустимый предел: 600-750 В.
- Один щуп мультиметра зажимают между пальцами, а другим дотрагиваются до контакта. Незначительные показания вольтажа будут соответствовать «нулю», а цифры, близкие к 220 В, характеризуют «фазу».
Когда электрик при проверке зажимает один щуп пальцами, током его не бьет из-за того, что в мультиметре установлено большое входное внутреннее сопротивление, а токи имеют сотые доли миллиампера.
Из-за внутреннего сопротивления в приборе разные модели могут показывать неодинаковые цифры. Но это не является критичным.
Мультиметр измеряет все характеристики электросети.
Важно не перепутать режимы при тестировании. Если проверяющий случайно выберет «Измерение тока» и прикоснется рукой к одному из щупов во время идентификации, он получит электрический разряд.
Зажимать щуп в целях заземления не обязательно пальцами. В некоторых розетках уже установлен заземленный контакт. Металлическая труба отопительной системы тоже может служить для этой цели, и электрики часто ею пользуются.
Определив «фазу» с помощью тестера, вычислить «нуль» и «землю» становится проще.
Если прикоснуться одним щупом к «фазе», а другой к «нулю», то прибор покажет 220 В. А при замыкании «фазы» и «земли» значение будет намного меньшее 220 В.
Кратко про домашнюю электросеть
Как правило, к частному многоэтажному жилью подводится однофазная электросеть на 220В и 50Гц. К общим распределительным щиткам многоэтажек проложены мощные трёхфазные линии, перераспределённые затем по одной фазе и нулю на каждого потребителя (квартиру).
При возведении и обустройстве нового жилья практикуют также прокладку заземлительного контура, т.
к. он необходим для безопасной эксплуатации большинства мощных бытовых приборов.
Соответственно подводка к розетке либо лампочке, как правило, содержит обязательно два проводка – фазу и ноль, и может дополняться жилой заземления.
Обеспечение частных домов осуществляется по такому же принципу, но довольно часто практикуется трёхфазный подвод с напряжением в 380В прямо к жилью. Более того, некоторые элементы потребления, например котлы отопления либо станки из домашней мастерской, требуется именно это мощное напряжение.
Однако даже в этом случае пользовательскую сеть перераспределяют, совершая равномерное разделение нагрузки на однофазные линии. Стандартная домашняя розетка питается исключительно от двух или трёх (с заземлением) жил.
Домашняя электрификация. Распределительный щиток Источник elektromontazh.ru
Применение заземляющего провода в бытовой электросети однозначно рекомендуется всеми специалистами, особенно для частных построек.
Альтернативные методы без использования приборов
Если ситуация складывается так, что ни индикаторной отвертки, ни мультиметра нет, а выяснить, какой контакт фазный, необходимо, используют визуальный способ определения контакта.
На кабеле часто встречается буквенное обозначение характеристик проводников. Так, за «фазой» закрепилась буква L, за «нулем» — N, а за «землей» — PE.
Иногда электрики при монтаже дополнительно маркируют фазный провод подвешенной биркой с обозначением. Но более простым решением считается цветовая маркировка проводов. Правильное подключение их (в соответствии со стандартом) впоследствии облегчает работу электрикам, позволяя быстро ориентироваться в проводке.
По цвету провода
Цвета изоляции проводов подбирают таким образом, чтобы они максимально отличались друг от друга:
- «Фаза» имеет часто белый, черный или коричневый цвет.
- «Нуль» — синий и его оттенки.
- «Земля» — желто-зеленый.
Но не всегда нормативы подключения проводников соблюдаются. Потому ради безопасности лучше проверить напряжение в проводах независимо от их визуальной маркировки.
Стандарт маркировки проводов
С помощью контрольной лампы
Этот способ считается самым рискованным, но выручает в ситуации, когда привычных тестеров нет под рукой.
Проверяющему нужна лампа, закрученная в патрон, из которого отходят 2 провода. Для безопасного использования такого «прибора» лучше к концам проводов прикрепить щупы, а саму лампу обернуть защитным кожухом.
Одним отводом лампы нужно прикоснуться к металлической трубе (или другому заземляющему элементу), а вторым проверять контакт. Если лампа загорится, то диагностируемый контакт — «фаза».
Определить проводники можно и путем исключения:
- Поочередно прикасаются отводами лампы к двум из трех контактов, которые нужно идентифицировать. Если лампа горит, значит, на этот момент задействована пара «фаза» — «нуль».
- Чтобы определить фазный и нулевой проводники, одним из отводов тестера дотрагиваются до следующего из проверяемой тройки контакта. Лампочка тухнет при отсоединении от «фазы». Но случится это, только если в сети установлен защитный автомат. При его отсутствии индикатор горит даже в положении «земля» — «нуль».
- Для идентификации «земли», если не установлен защитный автомат, следует убрать заземление с кабеля и повторить тест. Теперь на этом проводнике лампа гореть не будет.
Теперь на этом проводнике лампа гореть не будет.Собрать контрольную лампочку в домашних условиях несложно. Для этого понадобятся 2 проводника, соединенные с патроном, и сама лампочка, вкрученная в него.
В целях безопасности лампу лучше использовать неоновую, а на провода электрики рекомендуют закрепить щупы — это обезопасит и облегчит эксплуатацию «контрольки».
Поскольку метод с лампочкой является небезопасным, лучше его избегать.
Контрольная картофелина
Для самого необычного способа определения фазы потребуются 2 провода и картофель. В разрезанный пополам клубень вставляют 2 проводника на максимальном друг от друга расстоянии. Один накидывают на что-то заземленное (трубу отопительной системы), другой — на проверяемый контакт. Спустя 5-10 минут осматривают срез картофелины. Если на нем появилось пятно, то проверяемый проводник — «фаза». Если пятно отсутствует — «нуль».
Коротко о главном
Вопрос о том, как определить, где фаза, а где ноль в проводах, достаточно распространён и важен для многих обывателей, ведь не во всех случаях требуется вызов электрика.
Для определения потребуются минимальные навыки использования простых измерительных приборов, знания основ электромонтажных работ и выполнение элементарных правил безопасности. Фактически все сводится к знанию цветомаркировки проводки в электрокабелях, приобретению и обучению использования индикаторной отвёртки или мультиметра (тестера).
Полезные советы и общие рекомендации
Работа с электропроводкой требует внимательности и осторожности.
Электрики советуют:
- Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
- По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
- При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.
Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.
Для чего нужен напарник
Как известно, при работе с электричеством нужно применять столько мер безопасности, сколько возможно. Еще один практический совет специалистов — это ремонт электропроводов с напарником.
Человек, избранный на данную роль, вполне возможно, не будет ничего смыслить в электрических схемах. Однако он должен чётко знать, как поступать, если кто-либо попал под напряжение: оттащить человека за одежду, не касаясь его тела, от провода, находящегося под напряжением.
Желательно предварительно расстегнуть ту куртку, которая надета, для защиты рук, перед проведением подключения в электрощите. Это жизненно необходимо. Дело в том, образуется свободная часть на спине, за которую можно оттащить человека в случае удара током.
Напарнику будет удобно схватиться за нее. Также напарнику следует помнить, как звонить в скорую помощь или в службу спасения.
Помощь напарника может стать неоценимой в случае, когда щит расположен высоко. Он сможет подавать инструменты или принимать их. Таким образом, не придется все время спускаться и снова подниматься с табурета или со стремянки.
Меры безопасности
Чтобы работа была безопасной и не произошло никаких неприятных неожиданностей, следует ознакомиться с правилами пользования, которые обуславливает отвертка индикаторная. Инструкция оговаривает следующие меры предосторожности.
- Пользоваться прибором без винта запрещено.
- Извлекать из прибора допустимо только батарейку.
- Заменив элемент питания, винт плотно закручивается по часовой стрелке.
- Нельзя использовать инструмент с механическими повреждениями.
- Запрещено применять отвертку при повышенной влажности окружающей среды.
- Использовать прибор для сетей с несоответствующим напряжением категорически недопустимо.
Это ряд достаточно несложных правил, однако неукоснительное их выполнение гарантирует сохранение здоровья и обеспечит безопасность деятельности.
Применение лампы накаливания
Это метод использования лампы накаливания для определения проводников соответствующего цвета в сети из 3 проводников. Этот метод предусматривает соблюдение повышенных мер безопасности.
Для применения этого метода в патрон вкручивается обычная лампа накаливания. На клеммы патрона прикручиваются провода, не имеющие на концах изоляции.
Если не имеется комплекта деталей для этого метода, можно использовать стандартную настольную лампу. В таком случае, чтобы получить результат следует попеременно, по цветам присоединять проводники к вилке.
Недостатком этого способа является то, что применив его, невозможно будет наверняка узнать какой из двух проводников фазный. То есть, таким методом, мы скорее проверяем систему на работоспособность.
А преимущество состоит в том, что с большой долей вероятности будем знать следующее: 1 провод нуль, другой провод фаза.
Если при тестировании свет не горит, это указывает на отсутствие фазы в проверяемых проводниках.
Проверка устройства перед работой
Перед началом процесса важно ознакомиться с правилами, как проверить индикаторную отвертку. Для этого производится визуальный осмотр на целостность конструкции, дабы исключить наличие механических повреждений.
Выполнив это действие и не обнаружив отклонений от нормы внешнего вида инструмента, проводится его тестирование.
Щуп индикаторной отвертки при проверке вставляется в каждое отверстие рабочей розетки. Большой палец при этом необходимо держать на пластине рукоятки диэлектрического сенсора. Если этого не сделать, индикатор не будет срабатывать.
Также при использовании оборудования с неоновым индикатором на батарейке допустимо просто зажать пальцами жало отвертки и ее пятачок. Если светодиод загорится, инструмент исправен.
Общие сведения
В нашей повседневной жизни мы сталкиваемся с электричеством практически в любом месте, где пребываем.
Будь это работа или различные заведения: кино, театр, магазины, спортивные комплексы — перечислять можно очень долго. Что и говорить, мы пользуемся многими электроприборами ежедневно, причем лет так 20 или 30 лет назад их было не так много, как в настоящее время. Причем их число растет с завидной периодичностью.
Но все электрическое оборудование не может работать вечно и рано или поздно оно начинает ломаться, что просто неизбежно. Вечного двигателя пока еще никто не изобрел, поэтому на чудо надеяться не стоит. Некоторые люди хотят научиться чему-то новому, неизведанному и электричество не является исключением. Хотя бы потому, что можно самостоятельно проводить ремонт бытовой техники. Конечно, лучше приглашать специалиста, но легкую работу можно выполнить самостоятельно. Только для этого необходимо изучить фундаментальные понятия, дабы разобраться, что такое ноль и фаза.
Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов
Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством.
Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет определение фазы, нуля и заземляющего проводника системы.
Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск нуля и фазы является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.
Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является заземление, что делает электрификацию помещения безопасной для обитателей.
- Что такое фаза и ноль в электричестве для новичка
- Как определить фазу и ноль индикаторной отверткой
- Определение фазы и нуля мультиметром
- Как найти фазу и ноль без приборов
Содержание:
- 1 Что такое фаза и ноль в электричестве для новичка
- 2 Как определить фазу и ноль индикаторной отверткой
- 3 Определение фазы и нуля мультиметром
- 4 Как найти фазу и ноль без приборов
Что такое фаза и ноль в электричестве для новичка
Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия.
Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.
Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.
Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику.
В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.
Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.
Обозначение фазы и нуля буквы
Как определить фазу и ноль индикаторной отверткой
Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.
Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.
Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.
Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.
Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.
Определение фазы и нуля мультиметром
Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит определить токонесущие провода в сети. Обязательным условием для его использования является предварительная зачистка проводов.
На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».
Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора.
Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.
Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.
Главным правилом при использовании мультиметра является запрет на одновременное касание фазного провода и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.
Как найти фазу и ноль без приборов
Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.
Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.
Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.
Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования.
Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.
В заключении следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.
Источник
Симплекс-метод для стандартных задач
Симплекс-метод для стандартных задач
|
| ИНДЕКС УСЛОВИЯ |
|
Симплекс-метод заменяет ограничения (неравенства) уравнениями в
задачи линейного программирования, а затем решает задачу по матрице
манипуляция. Набор решений для измененной задачи имеет более высокий
размерности, чем множество решений исходной задачи, но
легче изучать с матрицами. |
Ссылка : Что такое СТАНДАРТНАЯ ЗАДАЧА МАКСИМИЗАЦИИ?
Ссылка : Доступен пример СИМПЛЕКСНОГО МЕТОДА для стандартной задачи.
|
|
| Запишите исправленную задачу в виде таблицы с
ряд целей (= нижний ряд)
состоящая из отрицаний коэффициентов
целевая функция z ; z будут развернуты.
Нижний правый угол — это значение z , когда x, y,… равны нулю ; таким образом, z обычно начинается с нуля. См. пример? | |
| ||
|
|
Для каждой таблицы координаты ее основного решения
заключаются в следующем (Rolf 8 -е -е изд., с. 287 или
См. пример?) : | Симплексный метод будет перемещать ISM по одному столбцу за раз ; после каждого такой ход, мы приходим (или «прыгаем») к новой угловой точке (базовое решение) с большую объективную ценность. Поскольку множество решений имеет конечное число углы, этот процесс в конечном итоге дает наибольшую ценность целевая функция. |
ИНДИКАТОР (для стандартных задач максимизации) — это
число в нижней (целевой) строке таблицы, исключая
крайний правый номер. Таким образом, здесь СТРОКА ИНДИКАТОРОВ является нижней строкой, но
для нестандартных задач индикатор
строка будет другой строкой. |
FIRST FIND THE PIVOT : (Rolf 8 th ed., стр. 294)
| Сводная колонка — это колонка, содержащая наибольшее количество отрицательных значений. индикатор. Если ни один индикатор не является отрицательным, таблица представляет собой ОКОНЧАТЕЛЬНАЯ ТАБЛИЦА : см. шаг 8. |
| Сформируйте КОЭФФИЦИЕНТЫ (частные) для каждой строки : , разделите самое правое число на число в опорном столбце этой строки. |
|
|
«ПРЫЖОК» : перемещение подматрицы идентичности (ISM), следовательно, переход к новой угловой точке.
| Примените операцию поворота (Rolf 8 th ed., стр. 98) к таблица, включая нижнюю (целевую) строку. Сводная колонка станет столбцом нового ISM в новой таблице. Обратите внимание, какой столбец заменяется и где находится новый ISM ; его столбцы могут быть не в обычном порядке : , не беспокойтесь. Проверить ПОВОРОТНЫЙ ДВИГАТЕЛЬ, чтобы ускорить практику. |
|
|
| Если все показатели (в нижнем ряду) неотрицательны, : ваша таблица является ОКОНЧАТЕЛЬНОЙ ТАБЛИЦЕЙ. Основное решение шага 7 это максимальное решение, которое вы искали! Обратите внимание, что если вы правильно достигли этого шаг от нестандартной проблемы, то все числа справа над строкой целей также будут неотрицательный. |
| В противном случае, если какой-то показатель останется отрицательным, повторите шаги с 3 по 9 С ВАШЕЙ НОВОЙ ТАБЛИЦЕЙ. После конечного числа таких повторений (обычно 2-3), симплексный метод должен заканчиваться на шаге 8. |
7 технических индикаторов для создания торгового инструментария
Технические индикаторы используются трейдерами, чтобы получить представление о спросе и предложении ценных бумаг и психологии рынка.
Вместе эти индикаторы составляют основу технического анализа. Метрики, такие как объем торгов, дают представление о том, продолжится ли движение цены. Таким образом, индикаторы можно использовать для генерации сигналов на покупку и продажу.
Семь лучших индикаторов для внутридневной торговли:
- Объем баланса (ABS)
- Накопленная/распределительная линия
- Средний индекс направления
- AROON OSCILLATOR
- Средняя конведиация
- . Повторная конвейс.
Вам не нужно использовать их все, лучше выберите несколько, которые, по вашему мнению, помогут вам принимать лучшие торговые решения. Узнайте больше о том, как работают эти индикаторы и как они могут помочь вам успешно торговать внутри дня.
Ключевые выводы
- Технические трейдеры и специалисты по диаграммам имеют в своем наборе инструментов широкий набор индикаторов, паттернов и осцилляторов для генерации сигналов.
- Некоторые из них учитывают историю цен, другие — объем торгов, а третьи — индикаторы моментума. Часто они используются в тандеме или в сочетании друг с другом.
- Здесь мы рассмотрим семь лучших инструментов, которые используют технические специалисты рынка, и с которыми вам следует ознакомиться, если вы планируете торговать на основе технического анализа.
Часто они используются в тандеме или в сочетании друг с другом.Торговые инструменты
Торговые инструменты для внутридневных трейдеров и технических аналитиков состоят из инструментов построения графиков, которые генерируют сигналы на покупку или продажу или указывают тенденции или закономерности на рынке. Вообще говоря, существует два основных типа технических индикаторов:
- Наложения: Технические индикаторы, использующие тот же масштаб, что и цены, наносятся поверх цен на биржевом графике. Примеры включают скользящие средние и полосы Боллинджера® или линии Фибоначчи.
- Осцилляторы: Технические индикаторы, которые колеблются между локальным минимумом и максимумом, не накладываются на ценовой график, а отображаются выше или ниже ценового графика. Примеры включают стохастический осциллятор, MACD или RSI. В этой статье мы рассмотрим в основном технические индикаторы второго типа.
Примеры включают стохастический осциллятор, MACD или RSI. В этой статье мы рассмотрим в основном технические индикаторы второго типа.Трейдеры часто используют несколько различных технических индикаторов в тандеме при анализе ценной бумаги. Имея буквально тысячи различных вариантов, трейдеры должны выбрать индикаторы, которые лучше всего подходят для них, и ознакомиться с тем, как они работают. Трейдеры также могут комбинировать технические индикаторы с более субъективными формами технического анализа, такими как просмотр графических моделей, для выработки торговых идей. Технические индикаторы также могут быть включены в автоматизированные торговые системы, учитывая их количественный характер.
1. Балансовый объем
Во-первых, используйте индикатор балансового объема (OBV), чтобы измерить положительный и отрицательный поток объема в ценной бумаге с течением времени.
Индикатор представляет собой промежуточную сумму увеличения объема минус объем снижения.
Восходящий объем — это объем в день, когда цена выросла. Нисходящий объем — это объем в день, когда цена падает. Каждый день объем добавляется или вычитается из индикатора в зависимости от того, пошла ли цена вверх или вниз.
Когда OBV растет, это показывает, что покупатели готовы вмешаться и подтолкнуть цену выше. Когда OBV падает, объем продаж опережает объем покупок, что указывает на более низкие цены. Таким образом, он действует как инструмент подтверждения тренда. Если цена и OBV растут, это указывает на продолжение тренда.
Трейдеры, которые используют OBV, также следят за дивергенцией. Это происходит, когда индикатор и цена идут в разных направлениях. Если цена растет, а OBV падает, это может указывать на то, что тренд не поддерживается сильными покупателями и вскоре может развернуться.
Изображение Сабрины Цзян © Investopedia 2020
2. Линия накопления/распределения
Одним из наиболее часто используемых индикаторов для определения потока денег в ценной бумаге и из нее является линия накопления/распределения (линия A/D).
Он аналогичен индикатору балансового объема (OBV), но вместо того, чтобы учитывать только цену закрытия ценной бумаги за период, он также учитывает торговый диапазон за период и то, где закрытие находится по отношению к этому диапазону. . Если акция закрывается около своего максимума, индикатор придает объему больший вес, чем если бы она закрылась около середины своего диапазона. Различные расчеты означают, что OBV будет работать лучше в одних случаях, а A/D — в других.
Если линия индикатора направлена вверх, это показывает покупательский интерес, поскольку акция закрывается выше середины диапазона. Это помогает подтвердить восходящий тренд. С другой стороны, если A/D падает, это означает, что цена находится в нижней части своего дневного диапазона, и поэтому объем считается отрицательным. Это помогает подтвердить нисходящий тренд.
Трейдеры, использующие линию A/D, также следят за дивергенцией. Если A/D начинает падать, когда цена растет, это сигнализирует о том, что у тренда проблемы и он может развернуться.
Точно так же, если цена движется вниз, а A/D начинает расти, это может сигнализировать о повышении цен.
Изображение Сабрины Цзян © Investopedia 2020
3. Индекс среднего направления
Индекс среднего направления (ADX) — это индикатор тренда, используемый для измерения силы и импульса тренда. Когда ADX выше 40, считается, что тренд имеет сильную направленность, либо вверх, либо вниз, в зависимости от направления движения цены.
Когда индикатор ADX ниже 20, тренд считается слабым или бестрендовым.
ADX — это основная линия индикатора, обычно окрашенная в черный цвет. Есть две дополнительные строки, которые могут быть показаны по желанию. Это DI+ и DI-. Эти линии часто окрашены в красный и зеленый цвета соответственно. Все три линии работают вместе, чтобы показать направление тренда, а также импульс тренда.
- ADX выше 20 и DI+ выше DI-: это восходящий тренд.
- ADX выше 20 и DI- выше DI+: это нисходящий тренд.
- ADX ниже 20 — это период слабого тренда или диапазона, часто связанный с быстрым пересечением DI- и DI+.
Изображение Сабрины Цзян © Investopedia 2020
4. Индикатор Арун
Осциллятор Aroon — это технический индикатор, используемый для измерения того, находится ли ценная бумага в тренде, а точнее, достигает ли цена новых максимумов или минимумов за расчетный период (обычно 25).
Индикатор также можно использовать для определения начала нового тренда. Индикатор Aroon состоит из двух линий: линии Aroon Up и линии Aroon Down.
Когда Aroon Up пересекает Aroon Down, это первый признак возможного изменения тренда. Если Aroon Up достигает 100 и остается относительно близко к этому уровню, в то время как Aroon Down остается около нуля, это положительное подтверждение восходящего тренда.
Обратное также верно. Если Aroon Down пересекается выше Aroon Up и остается около 100, это указывает на то, что нисходящий тренд в силе.
Изображение Сабрины Цзян © Investopedia 2020
5. MACD
Индикатор схождения-расхождения скользящих средних (MACD) помогает трейдерам видеть направление тренда, а также импульс этого тренда.
Он также предоставляет ряд торговых сигналов.
Когда MACD выше нуля, цена находится в восходящей фазе. Если MACD ниже нуля, он вступил в медвежий период.
Индикатор состоит из двух линий: линии MACD и сигнальной линии, которая движется медленнее. Когда MACD пересекает сигнальную линию ниже, это указывает на то, что цена падает. Когда линия MACD пересекает сигнальную линию, цена растет.
Глядя на то, с какой стороны от нуля находится индикатор, помогает определить, каким сигналам следовать. Например, если индикатор выше нуля, следите за тем, чтобы MACD пересекал сигнальную линию для покупки. Если MACD ниже нуля, пересечение MACD ниже сигнальной линии может послужить сигналом для возможной короткой сделки.
Изображение Сабрины Цзян © Investopedia 20206. Индекс относительной прочности
Индекс относительной силы (RSI) имеет как минимум три основных применения. Индикатор колеблется между нулем и 100, отображая недавний рост цен по сравнению с недавними потерями.
Таким образом, уровни RSI помогают оценить импульс и силу тренда.
Самое простое использование RSI — это индикатор перекупленности и перепроданности. Когда RSI поднимается выше 70, актив считается перекупленным и может снизиться. Когда RSI ниже 30, актив перепродан и может расти. Однако делать такое предположение опасно; поэтому некоторые трейдеры ждут, пока индикатор поднимется выше 70, а затем упадет ниже перед продажей, или упадет ниже 30, а затем снова поднимется выше перед покупкой.
Дивергенция — еще одно применение RSI. Когда индикатор движется в направлении, отличном от направления цены, это показывает, что текущий ценовой тренд ослабевает и вскоре может развернуться.
Третье использование RSI — это уровни поддержки и сопротивления. Во время восходящего тренда акция часто держится выше уровня 30 и часто достигает 70 или выше. Когда акция находится в нисходящем тренде, RSI обычно держится ниже 70 и часто достигает 30 или ниже.
Изображение Сабрины Цзян © Investopedia 2020
7.
Стохастический осцилляторСтохастический осциллятор – это индикатор, который измеряет текущую цену относительно ценового диапазона за несколько периодов. Идея графика между 0 и 100 состоит в том, что при восходящем тренде цена должна достигать новых максимумов. При нисходящем тренде цена стремится к новым минимумам. Стохастик отслеживает, происходит ли это.
Стохастик движется вверх и вниз относительно быстро, поскольку цена редко достигает непрерывных максимумов, удерживая стохастик около 100, или непрерывных минимумов, удерживая стохастик около нуля. Поэтому стохастик часто используется как индикатор перекупленности и перепроданности. Значения выше 80 считаются перекупленными, а уровни ниже 20 считаются перепроданными.
Учитывайте общий ценовой тренд при использовании уровней перекупленности и перепроданности. Например, во время восходящего тренда, когда индикатор падает ниже 20 и снова поднимается выше него, это возможный сигнал на покупку. Но ралли выше 80 менее значимы, потому что мы ожидаем, что индикатор будет регулярно двигаться к 80 и выше во время восходящего тренда.
Во время нисходящего тренда следите за тем, чтобы индикатор поднялся выше 80, а затем опустился ниже, чтобы сигнализировать о возможной короткой сделке. Уровень 20 менее важен при нисходящем тренде.
Изображение Сабрины Цзян © Investopedia 2020
Надежен ли технический анализ?
Технический анализ — это чтение рыночных настроений с помощью графических моделей и сигналов. Различные эмпирические исследования указывают на его эффективность, но диапазон успеха варьируется, а его точность остается неопределенной. Лучше всего использовать набор технических инструментов и индикаторов в сочетании с другими методами, такими как фундаментальный анализ, для повышения надежности.
Какой технический индикатор лучше всего определяет условия перекупленности/перепроданности?
Индекс относительной силы (RSI) является одним из самых популярных технических индикаторов для определения перекупленности или перепроданности акций. RSI колеблется между 0 и 100. Традиционно значение выше 70 указывает на перекупленность или перепроданность ниже 30.
