Как определить фазу и ноль индикаторной отверткой

Содержание:

Для чего важно правильно идентифицировать фазный провод

При подключении домашней сети в первую очередь важно правильно вычислить фазный контакт. Такая необходимость возникает в следующих ситуациях:

1. При подсоединении выключателей – данное коммутационное устройство должно разрывать фазный провод. Если его установить на нулевом проводнике, прибор будет выполнять свои функции. Но в этом случае при выключенном устройстве патрон лампы будет находиться под напряжением, что не безопасно при замене осветительного элемента.
2. При монтаже автоматов – чаще всего в быту применяются одноконтактные автоматические выключатели, размыкающие только фазу. Ноль при этом остаётся постоянно замкнутым. Если автомат установлен на нулевой провод, сеть останется под напряжением после выключения устройства, в результате чего оно не будет выполнять предусмотренные функции.

Для исключения ошибок, потребителю важно правильно определить, какой из проводов является фазным.

Понятия «нуля» и «фазы»

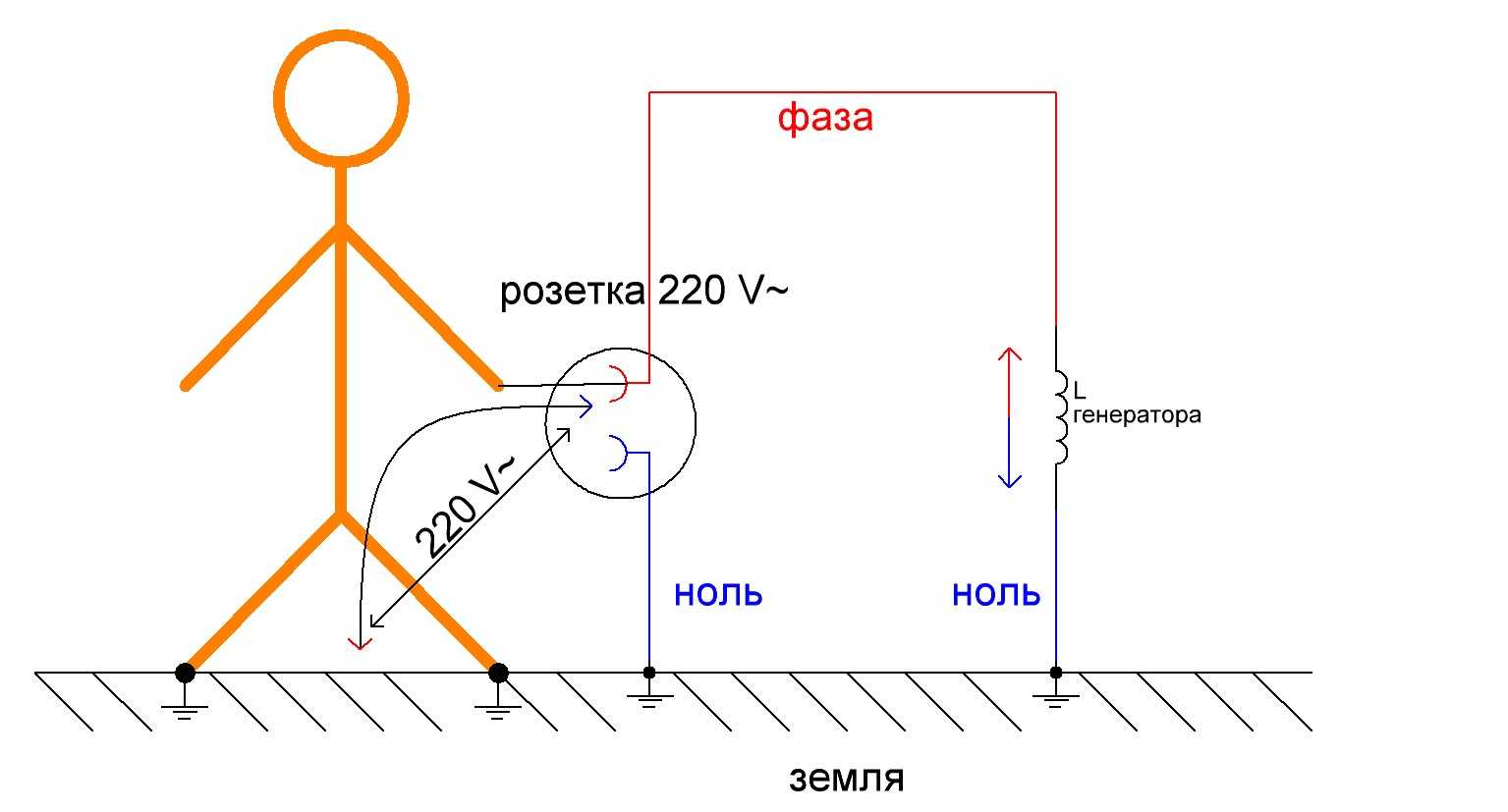

Электрический ток — это упорядоченное движение отрицательно заряженных частиц.

Если электроны перемещаются только в одном направлении, такой ток называют постоянным, если в разных — переменным.

Проводники бывают трех видов:

1. «Фаза» — рабочий контакт. На него подается напряжение.
2. «Ноль» («нуль») — проводник, по которому ток протекает обратно к генератору, замыкая цепь.
3. «Земля» — провод, соединяющий любую точку сети с заземляющим элементом. Он нужен для защиты от удара электрическим током.

Как отличить фазу от ноля

Узнать фазу и ноль при домашних работах можно многими способами:

• Визуально по расцветке и маркировке проводов, в которых течет электрический ток.
• Применяя различные приборы, такие как отвертки-индикаторы или тестер.
• Применение контрольной работы.
• Применение «народных» методов с помощью обычного картофеля.

Маркировка проводов

Как устроена индикаторная отвертка

Чтобы понимать как пользоваться индикаторной отверткой, надо хотя бы в общих чертах представлять себе ее устройство.

Самый простейший прибор состоит из таких компонентов:

• Жало отвертки. Часть устройства, которым прикасаются к проводам или контактам, на которых надо проверить наличие напряжения.
• Резистор. Это токопроводящая деталь, которая пропускает электрический ток, но понижает его значение. Сопротивление резистора подбираются для определенного напряжения, на которое рассчитана индикаторная отвертка. Если устройство рассчитано на индикацию напряжения в 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
• Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
• Пружина. Является проводником между индикаторной лампочкой и контактной пластиной. Одновременно зажимает лампочку внутри корпуса прибора.
• Контактная пластина. Удерживает все детали внутри прибора, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая индикаторную лампочку.
• Изоляция. По жалу индикаторной отвертки течет ток напряжением 220 вольт, при наличии его в проверяемой сети. Чтобы не получить электротравму, корпус устройства и его жало почти на всю длину покрыты диэлектриком. Зачастую это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обычная индикаторная отвертка это одноразовое устройство – если она сломается, то использованный прибор остается только выкинуть.

Разновидности отверток

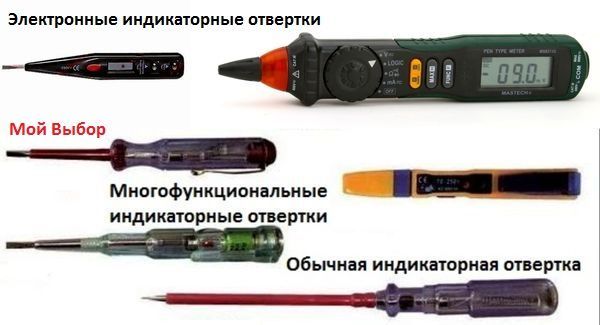

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

1. Многофункциональная отвертка Safeline.
2. MS 18.
3. Lek ОП 1.
4. Lek ОП 2Э.
5. ВМ 1141 220 250В.
6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети надо наблюдать за лампочкой индикаторной отвертки, а её жалом прикасаться к токоведущим контактам розетки. При этом одним из пальцев руки надо касаться контактной пластины.

Чтобы лампочка засветилась, к одному из ее контактов должна быть подведена фраза, а к другому нуль. Если на контакте розетки есть фазное напряжение, то оно через резистор попадает на разъем лампочки. Тело человека исполняет роль нулевого провода, так как оно обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, а палец прикасается к контактной пластине, то цепь замыкается и лампа начинает светиться. Таким образом, прикасаясь жалом отвертки к контактам розетки можно находить фазу и нуль.

Минусом такого устройства являются наличие резистора, а слабым местом – индикаторная лампа. Первый не позволяет обнаружить наличие напряжения меньше чем 60 Вольт, а лампа может перегореть, если по каким-то причинам напряжение в сети будет больше номинального. Также вероятно пробивание фазы на землю – все включено, а розетки не работают (если заземление сделано правильно). Впрочем, такие случаи являются очень редким исключением из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

• Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
• Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

1. Индикаторная отвертка показывает фазу или ноль.
2. Определение скрытой проводки бесконтактным способом.
3. Определение места обрыва кабеля.
4. Определение полярности элементов питания.
5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Основные виды проверки

Проверить наличие фазы на проводнике можно несколькими способами.

При использовании тестера с неоновой лампой подойдет только контактный способ, а вот индикаторы со встроенными батарейками позволяют определить присутствие напряжения, не прикасаясь к самому проводнику.

Контактный способ

Чтобы определить фазу в сети переменного тока, необходимо прикоснуться щупом отвертки непосредственно к одной из клемм розетки.

Если светодиод загорелся – это фаза.

В противном случае на выбранной клемме ноль.

Внимание!

Следует помнить, если провод отключен от сети, либо же цепь оборвана, индикатор не будет гореть и на фазовом проводе.

Бесконтактный способ

Этот способ позволяет определить наличие переменного напряжения без прямого контакта с проводником.

Отвертка берется за жало, и подносится пятачком – контактом ручки к розетке.

Индикатор загорелся – напряжение есть.

Такой вариант подходит для поиска скрытой проводки в стене.

Помните!

Трение корпуса отвертки о какую-либо поверхность приводит к возникновению статического напряжения, из-за чего возможны ложные срабатывания.

Точность поиска проводки в стенах дома бесконтактным способом минимальна, а совсем бесполезна, если в стеновых панелях есть арматура, искажающая сигнал.

Двухпроводная сеть

С такой проводкой придется столкнуться жильцам старых домов. Обозначается этот вариант как TN-C и его суть в том, что нулевой провод, который заземлен на подстанции, также является и заземляющим. То есть, в двухпроводной сети вы просто не найдете заземляющего проводника, так как его функции выполняет ноль. Фаза с нолем определяется элементарно: приложите индикатор к каждой из жил, если произошло соприкосновение с фазой – загорится лампа индикатора.

Стоит заметить, что такой вариант проводки является устаревшим, так как на всех вилках новых электрических приборов предусмотрены три клеммы.

Способы определения ноля, фазы и заземления могут отличаться в зависимости от системы проводников, которые проходят в помещении.

Трехпроводная сеть

Такой тип сети предусматривает ввод в квартиру или дом трех проводников. Трехпроводная сеть делится на несколько видов. Если разбирать систему TN-S, то там защитное заземление и ноль выводятся от питающей подстанции отдельно.

Назначение проводов в таком типе электросети можно узнать таким путем:

• в распредкоробке или щитке с помощью индикатора определить фазу;
• оставшиеся — это ноль и защитное заземление. Стоит отсоединить один из проводов от щитка;
• если вы отключили рабочий ноль, то все электрические приборы в помещении выключатся. Методом исключения получаем определение третьего проводника, который исполняет функции защитного заземления.

Теперь стоит узнать фазу, ноль и землю в розетке (в том случае, если они не указаны различными цветами обмотки). Возьмите патрон, в который вкручена лампа и выведены провода, и прикоснитесь одним из них к фазе, которую вы уже нашли индикатором. Вторым проводом, выходящим из патрона, по очереди прикоснитесь к двум оставшимся жилам. Если на щитке не включен ноль – лампа загорится только при соприкосновении с землей.

При обращении с разводкой типа TN-C-S, защитное заземление и ноль расходятся не от подстанции, а при вводе проводников в помещение. В таком случае стоит руководствоваться планом, который был описан для определения назначения проводов системы TN-S. Также, осмотрев место разделения PEN, по сечению жилы можно отличить рабочий ноль от заземления.

При выполнении заземления системой TT, дом оснащен собственным заземляющим устройством, от которого ведется разводка защиты. В данном случае ноль, фаза и земля определяются с помощью нахождения заземляющего провода по прокладочной трассе.

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

Как определить фазу и ноль этой отверткой? Все очень просто:

• ⚡жалом отвертки прикасаетесь к контакту
• ⚡нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
• ⚡если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.

По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

• ⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
• ⚡отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
• ⚡если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

Проверка целостности провода

Чтобы выполнить данное измерение, нам потребуется два оголённых конца электрического провода.

Один из концов зажимаем пальцами, до второго дотрагиваемся жалом отвёртки, одновременно нажав пальцем на верхней контакт ручки. Если индикатор загорится — провод не повреждён. Если не горит — значит, где-то присутствует обрыв провода.

Дополнительные возможности применения индикатора

Возможности простой индикаторной отвертки могут быть значительно расширены и многие попросту не знают, что помимо привычной проверки наличия или отсутствия напряжения, этим прибором можно выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Проверка исправности ламп накаливания

Данную проверку можно производить непосредственно в магазине, не имея под рукой ничего кроме отвертки. Берете обыкновенную лампочку, одной рукой обхватываете металлический цоколь, а пальцем другой руки касаетесь контакта в верхней части отвертки.

После этого жалом дотрагиваетесь до центрального контакта на лампочке.

Если лампа исправна, светодиод загорится.

Правда 100% уверенности данная проверка не дает, так как если лампа разгерметизировалась, светиться она не будет, хотя цепь и остается при этом целой.

Проверка нагревательного тэна

Также можно легко проверить исправность или поломку нагревательного тэна. При этом его даже не обязательно вытаскивать наружу из оборудования.

Достаточно обеспечить свободный доступ к контактам. Перед этим все посторонние провода подключенные к ним требуется откинуть.

Проверка очень проста и не замысловата. Одной рукой касаетесь одного контакта тэна, а жалом отвертки другого. Палец второй руки опять должен быть на металлическом пятачке пробника.

Если лампочка индикатора при этом не горит, значит тэн не исправен и внутри него обрыв нагревательной спирали.

Таким образом можно проверять любые нагревательные элементы. Например, кипятильник проверяется непосредственно на самой вилке, даже разбирать ничего не нужно.

Определение правильного положения выключателя

Чтобы при ремонте смонтировать выключатель правильно, то есть:

Клавиша вверхсвет включаетсяКлавиша внизсвет отключается

также можно воспользоваться пробником и прозвонить контакты.

Предварительно выключатель разбирается. Контакты у него обычно закрыты и поэтому просто подлезть руками к ним не получится.

Берете любой металлический предмет, например скрепку или гвоздик и прикасаетесь к одному из контактов. Не важно к какому – верхнему или нижнему.

Индикаторная отвертка ставится на другой контакт. В отключенном положении выключателя светодиод не горит и наоборот. Оставляете выключатель во включенном состоянии, собираете его и в таком положении монтируете на стену.

Проверка напряжения на изолированном проводе

Если вы занимаетесь капитальным ремонтом в квартире, то наверняка сталкивались с ситуацией, когда после снятия старой штукатурки вдруг обнаруживается какой-то ранее не известный провод.

При этом абсолютно не понятно под напряжением он или нет. Перекусывать его кусачками нельзя, зачищать и оголять изоляцию тоже опасно.

Здесь опять на помощь приходит универсальная отвертка. Только использовать ее нужно несколько наоборот.

Рукой обхватываете не изолированную верхнюю часть отвертки, а берете ее непосредственно за жало.

При этом верх с металлическим пятаком, подносите к изоляции провода. Провод при этом может быть даже под штукатуркой.

В таком положении чувствительность пробника выше и если в кабеле есть напряжение, то отвертка это покажет. Свечение может быть не таким ярким, но оно все равно будет.

Достоинства и недостатки

Преимущества индикатора с батарейкой:

• недорогой
• много дополнительных функций
• простое применение, не требующее долгого изучения инструкций

Недостатки:

• влияние наведенного напряжения
• невозможность использования жала отвертки по прямому назначению
• неработоспособность при более глубоком залегании кабеля в штукатурке
• погрешность при недостаточном заряде батареек

Советы от электрика

Владельцу, не обладающему широкими познаниями в области электротехники, важно прислушиваться к следующим рекомендациям опытных электриков:

1. При использовании мультиметра необходимо детально изучить руководство по эксплуатации прибора, чтобы правильно вставить контакты щупов и настроить аппарат.
2. Способ с контрольной лампой связан с повышенным риском поражения электрическим током, поэтому к нему не рекомендуется прибегать пользователю, у которого отсутствуют навыки электромонтажных работ.
3. Не следует слепо полагаться на наличие маркировки или цветовое оформление изоляции проводов, без предварительной инструментальной проверки, поскольку не исключена вероятность ошибки при монтаже.

Правильно определённая принадлежность проводов позволит верно выполнить домашнюю проводку и подключить оборудование, обеспечив безопасность потребителя.

Полезные советы и общие рекомендации

Работа с электропроводкой требует внимательности и осторожности.

Электрики советуют:

1. Не полагаться полностью на цветовую дифференциацию проводов или их маркировку, проверять контакты тестерами еще раз. Случаи нарушения норм электромонтажа нередки.
2. По возможности избегать определения напряжение в проводниках с помощью «контрольки» или картофелины. Такие способы считаются экстремальными, и без опыта работы ими лучше не злоупотреблять.
3. При эксплуатации мультиметра подробно изучить инструкцию перед применением. Обратить внимание на настройку прибора.

Монтаж проводки по стандартам облегчит дальнейшее подключение приемников и продлит срок службы всей электросети. Кроме того, выполнение необходимых норм по установке сделает потребление электроэнергии комфортным и безопасным.
