Детекторы (индикаторы) скрытой проводки своими руками

Разновидности и схемы индикаторов. Поиск проводов по излучаемому электро-
магнитному полю, обнаружение мест обрыва, повреждений в автопроводке,
телефонных и компьютерных сетях.

Опытный электрик знает – все провода делятся на две категории: «Вроде этот» и «Эх, твою же мать». Поэтому при необходимости взять в руки перфоратор и продолбить в стене отверстие, желательно убедиться, что в данном месте нет проводки, арматуры, труб или иной металлической подлянки.
Угадать положение проводов, напрягая лишь здравый смысл – дело неблагодарное и крайне малоперспективное. Следовательно, отнюдь нелишним в хозяйстве окажется прибор под названием «индикатор скрытой проводки«, он же – обнаружитель, он же – сигнализатор, а также: тестер, определитель, искатель и т.

д. трассы прокладки кабеля.

Наиболее простыми по принципу действия и реализации являются устройства, осуществляющие поиск электрических проводов по излучаемому ими (проводами) 50-герцовому электромагнитному полю. Ясен пень, что для корректного детектирования – искомая железяка должна находиться под напряжением, мало того – под напряжением переменным.
При этом наиболее распространёнными из данного типа детекторов являются устройства с датчиком электрической составляющей поля, а конкретно – коротким металлическим штырём.
Довольно большое количество подобных простейших устройств, приведённых в сети, грешат двумя существенными изъянами: либо слабой чувствительностью, либо неслабой чувствительностью, но неважнецкой помехозащищённостью, не дающей возможности получить ожидаемый (он же точный) результат.

Поэтому в качестве иллюстрации приведу проверенную и одобренную участниками форумных дебатов схему детектора скрытой проводки «Цикада – 1М» под авторством Эдуарда.

Рис.1 Схема детектора скрытой проводки «Цикада – 1М»

Входной усилительный каскад на полевом транзисторе включён по аналогии с заводским устройством сигнализатора проводки «Дятел Е-121».
На DD1.3, DD1.4 собран генератор звуковой частоты, нагруженный на капсюль ЗП-3 и запускающийся при превышении уровнем усиленного входного сигнала порога срабатывания элемента DD1.1.
Одновременно с запуском генератора загорается светодиод, подключённый к выходу инвертора DD1.2.

Вот, что пишет автор приведённой схемы:
«Прибор видит приблизительно на 30…50 мм в стене. Многое зависит от интенсивности тока в проводнике, от материала стен и т. д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться. Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.

В качестве звукового излучателя можно применить любой пьезокерамический излучатель типа ЗП-3, ЗП-1 и т. д.
Антенну решил сделать не из медной проволоки, а из отрезка телевизионного коаксиального кабеля, замкнув центральную жилу и экран. Понравилось то, что он жёсткий, но эластичный.
Прибор работает и без нагрузки в сети, арматуру не ловит. При включении нагрузки поле становится интенсивнее, причём, чем мощнее нагрузка, тем энергичнее Цикада воркует».

Аналогичным образом построена схема детектора обнаружения скрытой проводки, опубликованная в журнале Радио, 1997, № 3, с. 44. Её преимуществом по отношению к предыдущей разработке является возможность регулировки чувствительности.

Рис.2 Схема прибора для поиска скрытой проводки электросети

Первоисточник в виде автора статьи Е.Стахова пишет:
«Хочу добавить свой вариант устройства для поиска скрытой проводки электросети, работа которого проверена неоднократно.
Схема прибора приведена на Рис.2. Он состоит из двух узлов — усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.

1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьеэоизлучателе BF1.
При расположении антенны WA1 вблизи токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор ЗЧ.

Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 — 6…7 мА. Источником питания может быть батарея 7Д-0.126, «Корунд» или аналогичная зарубежного производства. Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора.
Начальную чувствительность прибора устанавливают подстроечным резистором R2».

Несколько лучшими характеристиками (с точки зрения помехозащищённости) обладают детекторы скрытой проводки, оснащённые датчиком магнитной составляющей поля

, излучаемого проводами.
В качестве датчиков магнитного поля можно использовать широкий спектр моточных изделий, таких как: магнитофонная головка, обмотка малотокового реле, согласующий или выходной трансформатор от старого радиоприёмника, высокоомный наушник (типа Тон-2, 1600 Ом), да и просто – самостоятельно намотанная на ферритовом стержне катушка с индуктивностью в несколько сотен миллигенри.
В простейшем виде такой детектор может представлять собой: магнитный датчик, усилитель сигнала датчика плюс наушники, которые фиксируют фон, излучаемый проводкой (Рис.3).

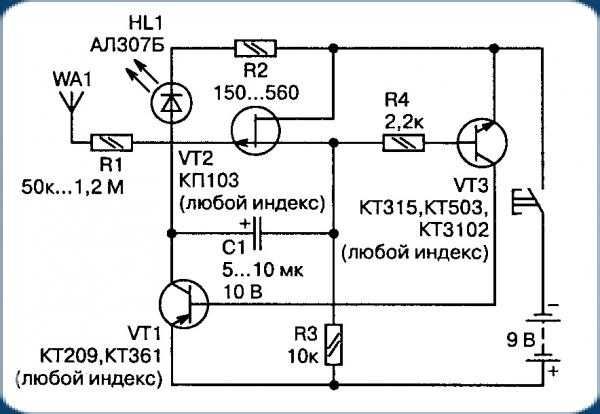

Рис.3 Схема детектора скрытой проводки с датчиком магнитного поля

Приведём несколько комментариев по поводу данного девайса, по крупицам собранных на страницах форума www.radiokot.ru .

Grishanenko: «Чувствительность очень хорошая. Силовой 100-Вт трансформатор (фактически на холостом ходу) внутри усилителя даёт наводку за 1. 5 метра. Провода внутри железобетонных плит тоже слышно. Под штукатуркой вообще без проблем.

Понятное дело, что обрыв кабеля не найти, но если основная задача — не просверлить провод, то его вполне достаточно».

serpa: «Собрал девайс по схеме без каких-либо переделок. Датчик — транс от приёмника РОССИЯ РП-203.1 стоял на выходе усилка на динамик. На трансе только надпись ТС. Данная схема работает НАМНОГО лучше, чем с КП103, хоть и надо проводку нагружать (включать нагрузку). Зато посторонних шумов не наблюдается. В наушниках отчётливо слышно 50Гц».

igor72: «Стены у меня кирпичные, армированные, простейший искатель на полевике фонил по всей стене. Спаял это устройство, операционник поставил к140уд1208.
Пробовал трансформатор ТП-12 от приемника ВЭФ и высокоомный наушник (Тон-2, 1600 Ом). Работает и с тем, и с другим, но наушник больше понравился — сигнал тише, но только в нужных местах, а с трансформатором постоянный фон, немного изменяющий частоту при подведении к проводке.

А то, что работает только с нагруженной линией мне предпочтительней — легко понять трассу прокладки конкретной линии. Небольшой минус — трубы водоснабжения и отопления почему-то тоже фонят».

В том случае, если сетевые (либо какие иные) линии обесточены, то ввиду отсутствия поля описанные детекторы напрочь теряют свою актуальность. Хотя есть способ выйти из положения и в такой ситуации, а конкретно – подать на исследуемую линию сигнал с внешнего генератора.

Приведём схему такого генератора, вычлененную из документации на промышленный кабельный тестер-трассоискатель Mastech MS6812.

Рис.4 Схема генератора кабельного тестер-трассоискателя Mastech MS6812

Начнём с того, что (умышленно или по неосторожности) полярности всех диодов, кроме светодиода на схеме указаны неверно – их надо перевернуть.
Генератор выдаёт на своём выходе прямоугольное переменное напряжение частотой около 1500 Гц, формируемое инверторами DA1.

5 и DA1.6, которое промодулировано низкочастотным генератором (DA1.1 и DA1.2) с частотой колебаний около 3…4 Гц. DA1.3 и DA1.4 – это выходной буферный каскад.
Будучи подключённым к исследуемой линии, такой генератор совместно с описанными выше детекторами позволяет производить следующие манипуляции: прослеживание трассы прокладки кабеля, тестирование кабеля на отсутствие обрыва, обнаружение места обрыва, поиск повреждений в автопроводке, телефонных и компьютерных сетях.

Ещё один способ найти обесточенную железяку внутри стены – металлодетекторные индикаторы.
Такие приборы будут подавать сигнал о любых предметах из метала, будь то провод, шуруп, гвоздь, труба или кусок арматуры. В некоторых случаях это может существенно осложнить процесс поиска проводки, с другой стороны – позволяет избежать неприятностей, связанных с ликвидацией всяких коммуникаций и дробильного оборудования.
Принцип действия и конструктивное исполнение таких индикаторов полностью аналогичны оным в металлодетекторах, предназначенных для поиска всяческих железяк, будь то: в песке, воде, чемодане или прочих глинистых образованиях.
Такие приборы мы подробно рассмотрели на странице: Металлоискатели, принципы работы и схемы.



Как найти скрытую проводку в стене мультиметром?

Прошли времена, когда электрическая проводка прокладывалась по поверхности стен и была доступна для ревизии в любое время. Уже давно электрические сети прячут под слоем штукатурки, монтируя их в специально пробитых каналах – штробах. После монтажа каналы прячут под слоем штукатурки. В итоге поверхности стен и потолков получаются совершенно ровными, что, несомненно, улучшает эстетику помещений, но при этом затрудняет поиск дефектов проводки в случае ее неисправности. Что делать, если проводка вышла из строя? Найти ее! Сегодня расскажем, как найти скрытую проводку в стене мультиметром.

Contents

• 1 Когда необходимо точно определять места расположения скрытой проводки в стене
• 2 Устройства для обнаружения скрыто проложенных проводов
• 3 Как найти проводку в стене мультиметром?
  • 3. 1 Вопрос — ответ

Когда необходимо точно определять места расположения скрытой проводки в стене

Есть целый ряд ситуаций, когда это требуется определить максимально точно:

• проблемы с самой проводкой – обрыв фазы, короткое замыкание и другие;
• проведение ремонтных работ;
• необходимость устройства заземления;
• перепланировка помещений;
• изменение мест установки выключателей или розеток;
• выбор места для установки на стенах крепежных элементов для полок, картин и других элементов обстановки или декора.

Любые работы, связанные со сверлением отверстий в стенах или потолках, либо с устройством каналов различного назначения требуют предельной осторожности, поскольку это может привести не только к выходу из строя электропроводки, но и к травмам вследствие удара током.

Устройства для обнаружения скрыто проложенных проводов

Существует целый ряд приборов, позволяющих с различной точностью найти трассу прокладки электропроводов в стенах или потолках:

1. Индикаторные отвертки. Позволяют обнаружить провод на глубине не более 2-х сантиметров, и только если он находится под напряжением. Для обнаружения провода кончик тестера зажимают в пальцах, а обратной стороной водят по поверхности, где предположительно располагается искомый объект. В непосредственной близости от проводки светодиод в приборе загорится.
2. Детекторы скрытой проводки. Специальный прибор, предназначенный для этой цели. Позволяют искать провода на глубине 7 – 8 сантиметров. По принципу действия детекторы бывают электромагнитными, электростатическими или комбинированными. В последних присутствует также функция металлопоиска, что делает прибор практически универсальным.
3. Металлоискатели. Позволяют обнаружить провод, даже если в нем отсутствует напряжение. Попутно такой прибор «найдет» всю арматуру в плитах и гвозди в деревянных стенах. Но есть современные модели, реагирующие только на алюминий и медь, из которых и делают жилы электропроводов. Правда, область расположения проводки «размывается» до 5 см, поскольку зависит от катушки металлоискателя.
4. Мультиметр. Даже самый простой и недорогой прибор позволит определить расположение провода в стене. Правда точность «хромает» до 7 сантиметров в каждую сторону и зависит от глубины, на которой расположена проводка.

Поскольку в повседневной жизни металлоискатели и детекторы проводки нужны далеко не всем, они редко входят в обычный набор инструментов. Приобретать их для разового использования нет смысла, поэтому чаще всего в быту используются индикаторные отвертки и мультиметры.

Как найти проводку в стене мультиметром?

Есть приборы, снабженные функцией обнаружения объектов, находящихся под напряжением даже без непосредственного контакта с ними. Такая модель позволит быстро обнаружить проводку и определить места, где можно без опасений сверлить отверстия в стенах или потолках.

Но поиск проводов можно вести даже самым простым мультиметром. Он поможет сделать это с достаточной точностью. Только нужно его немного доработать. Для этого используют обычный транзистор (например, КП303, 2SK241, КП103). Рассмотрим транзистор КП103 с тремя выводами: затвор, исток и сток.

К истоку и стоку присоединяют щупы мультиметра. Полярность большого значения не имеет. Затвор будет использоваться в качестве антенны. Для повышения ее чувствительности к ней можно припаять медную проволочку длиной около 5 сантиметров.

Непосредственно поиска происходи в следующем порядке:

• прибор выставляют в режим измерения сопротивления с диапазоном 200кОм;
• транзистор медленно перемещают в непосредственной близости от поверхности стены;
• при попадании в электромагнитное поле электропровода внутреннее сопротивление полупроводникового транзистора изменяется, что и демонстрирует прибор.

На том участке, где обнаружится максимальное изменение сопротивления, проходит трасса электропроводки.

Таким образом, имея в своем распоряжении универсальный тестер — мультиметр, можно найти расположение любых проводок и избежать их повреждения при необходимости устройства в стенах отверстий или ниш различного назначения.

Теперь расскажем, как найти скрытую проводку в стене мультиметром.

Вопрос — ответ

Вопрос: У меня нет мультиметра, но существует способ поиска проводки с помощью телефонного динамика. Стоит ли его использовать?

Имя: Алексей

Ответ: Можно. Но есть ли смысл? Тогда уж лучше купить отвертку-тестер. Стоит недорого и в хозяйстве всегда пригодится.



Вопрос: Для поиска проводки годится любой мультиметр?

Имя: Михаил

Ответ: Да, даже самый дешевый, если оснастить его транзистором.



Вопрос: Нужно ли обследовать все стены мультиметром и составлять схему проводки?

Имя: Максим

Ответ: Если вам нужно просверлить пару отверстий, то не стоит. Если же вы хотите раз и навсегда получить информацию о скрыто проложенных кабелях и проводах, то лучше пригласить профессионала со специальным детектором и составить точную схему. Тогда в следующий раз при проведении каких-либо работ не придется гадать и беспокоиться о целостности электропроводки.



Вопрос: Говорят, что можно использовать смартфон для поиска скрытой проводки. Правда ли это? Или все же лучше мультиметр?

Имя: Владимир

Ответ: Предположительно, можно. Если использовать программу «Metal Detector». Но точность поиска при этом очень невелика. Мультиметр дает гораздо более надежный результат.



Как найти обрыв в электропроводке?

Отказ от ответственности: хватаюсь за соломинку здесь, полностью осознавая, что легкое решение маловероятно, и мне, возможно, придется восстанавливать провода, которые повлекут за собой открытие стен.

Недавно въехали в дом постройки середины 70-х, сделали небольшой ремонт на верхнем этаже: заменили ковролин на паркет, заменили двери и отделку. Я нанял подрядчика для покраски, так как это было бы слишком много для меня (двери, отделка, двери шкафа, стены, потолки…) в 4 спальнях и лестнице. Когда бригада закончила через неделю, в одном углу дома (включая главную спальню, примыкающую ванную и гардеробную) не было электричества. Сила была, когда они только начинали и в течение нескольких дней работали.

Переключение автоматических выключателей не помогло.

Теперь подробности. Были некоторые потолочные светильники, которые были удалены подрядчиками. Там вроде ничего не так, только три провода: черный, белый и земля. Раньше в стену встраивалась раскладная гладильная доска, в которую была встроена электрическая розетка для подключения утюга. Это было удалено мной, оставив отверстие примерно 1 на 4 фута в стене с выступающими шпильками. Я протянул провод обратно через отверстие, просверленное в шпильке, обрезал оголенные концы и аккуратно уложил его за шпилькой. Часть технического задания для подрядчика заключалась в том, чтобы оштукатурить отверстие, отшлифовать и покрасить. Когда они начали на прошлой неделе, электричество еще было. Выключатели были в рабочем состоянии, и свет загорался. Я помню, как мне приходилось подниматься наверх, чтобы выключить свет каждую ночь после того, как они заканчивали работу. Они просто оставят свет включенным. Последний раз, когда я помню, что мне приходилось это делать, была пятница. Тогда все становится немного нечетким. В понедельник или вторник они сняли потолочный светильник в главной спальне и примерно в то же время заделали отверстие в стене. Вход в ванную был закрыт, потому что она находилась в огороженной зоне рядом с главной спальней, поэтому я не мог проверить там, а светильник в MB исчез, так что там явно не было света. Они также починили поврежденный водой угол в потолке гардеробной примерно в то же время, еще одно место, где могли быть повреждены провода.

Вчера вечером, после обхода и оплаты оставшейся суммы, я заметил, что в том углу дома нет электричества. Я связался с подрядчиком, который отнесся с пониманием, но сказал, что никто из его парней не помнит, чтобы он делал что-либо, что могло вызвать это.

Я взвешиваю варианты. Я проверил электрические розетки и выключатели и убедился, что там нет напряжения. Рабочая гипотеза состоит в том, что кабель где-то отсоединен или оборван. Хитрость заключается в том, чтобы найти это место. У меня есть первоначальный план дома, который должен включать принципиальную схему. Но я уверен, что это не отражает более поздние изменения, внесенные в результате лоскутной работы по реконструкции на протяжении многих лет.

Заманчиво открыть участок с гипсокартоном, чтобы проверить, есть ли проблема. Но если я ошибаюсь в своих подозрениях, я получаю дыру в стене и устраняю одно потенциальное пятно, а десятки погонных футов провода все еще скрыты. Интуитивно решение должно состоять в том, чтобы проследить кабель, найти последнюю точку с напряжением перед проблемной областью и посмотреть там. По крайней мере, некоторые из кабелей проходят в потолке, к которым можно получить доступ через чердак, если я выкопаю слои изоляции, чтобы обнажить их (не то, чего я с нетерпением жду). Другая идея состоит в том, чтобы использовать встроенный в стену проводник, чтобы избежать выкапывания изоляции из стекловолокна на чердаке. Что еще я мог бы попробовать, прежде чем взломать эту стену?

Обновление 1

Позже в тот же день, после работы. Дважды проверил два светильника в других спальнях, которые я ранее установил, и обнаружил, что все в порядке. Начал тестировать розетки и выключатели тестером (у меня есть модный Hioki, все измеряет), напряжение не подтвердилось (здесь ничего нового). Потом начал пробовать шорты. Во второй розетке, которую я измерял, было короткое замыкание! Розетка была прямо под местом, которое раньше было заклеено гипсокартоном. Я его открутил и вытащил, все равно коротковат. Снял штекер, проверил — замыкания нет. Проверил кабели — все равно коротит. Произошло соединение 3-х кабелей. Тот, который использовался для питания утюга (который я оставил в стене, он был помечен куском малярной ленты с надписью «ЖЕЛЕЗ»). И еще два кабеля, толстый круглый черный 4-жильный и 3-жильный плоский белый кабель 14 или 12 калибра. Белые и черные были соединены, по три человека. Был короткий. Я отключил все и обнаружил, что плоский белый кабель (но не тот, который был помечен как «ЖЕЛЕЗ») все еще имел короткое замыкание между белым и черным. Я пометил концы кусочками изоленты. Тогда я решил открыть стену. Я подумал, он должен быть там. Не знаю, что я ожидал там увидеть, может винт, продетый через кабель. Возможно повреждена изоляция… Когда я вскрыл стену, все выглядело нормально. Я выдернул и избавился от куска кабеля с надписью «ЖЕЛЕЗО» (к тому времени он ни к чему не был подключен). Я повторно проверил провода, которые имели короткое замыкание, и обнаружил, что короткого замыкания больше нет! Имейте в виду, я проверял и перепроверял много раз. Я пришел к выводу, что это было прерывистое короткое замыкание, вызванное перемещением кабеля. Я спустился вниз и включил автоматический выключатель. Еще одна странность — автоматический выключатель никогда не срабатывал. Я ожидал измерить 120 В в одном из двух оставшихся кабелей, плоском белом или круглом черном. Ничего. Я подумал, может быть, кабель поврежден таким образом, что имеет короткое замыкание, а также внутреннее отключение. Я отрезал примерно 2 фута от выхода (эта часть, казалось, имела некоторые потертости на изоляции) и вскрыл ее ножом для гипсокартона. Без ущерба. Черный, белый, обернутый бумагой медный грунт… Все выглядит целым, ни намека на повреждение.

Вот что не сходится:

• Короткое замыкание должно было вызвать срабатывание выключателя. Этого не произошло.
• Теперь короткого замыкания нет. Переворачивание прерывателя ничего не дает. Все еще нет силы.

Несколько маловероятных, но безумных гипотез:

• Возможно ли, что часть цепи не подключена через выключатель?
• Возможно ли, что ток по короткому расплавленному медному проводу 12-го калибра превратил его в предохранитель, так что теперь происходит истинное отключение?
• Возможно ли, что есть другой неизвестный мне автоматический выключатель или блок предохранителей?

Не пора ли взять этот проводник и подняться на чердак?

Обновление 2

Два дня спустя. Я мог бы быть на что-то! Нашел розетку GFCI, спрятанную за шкафом под раковиной, в непосредственной близости от места, где я вскрыл стену. Я понятия не имел, что есть один. Я измеряю 125 В на клеммах, но нажатие кнопок R или T ничего не дает (я привык к розеткам GFCI, издающим «щелчок» и отключающим питание, но это может быть старым/неисправным). Он частично закрыт фанерой, которую я собираюсь вырезать, чтобы получить к ней лучший доступ. Наличие выхода GFCI может объяснить, почему выключатель не сработал.

Обновление 3, вскрытие

Основной причиной была неисправная розетка GFCI, которая была обнаружена намного позже, чем я бы предпочел. Судя по всему, маляры замкнули цепь, снимая потолочные светильники с провода под напряжением, что привело к срабатыванию розетки GFCI, которая, в свою очередь, вышла из строя. Кроме того, розетка GFCI была неправильно подключена: вся спальня и гардеробная были подключены к цепи «нагрузки». Поскольку нет причин устанавливать защиту GFCI на розетках и светильниках без возможного доступа к воде, я подключил их прямо к «линейной» цепи (достаточно автоматического выключателя для защиты от коротких замыканий).

В итоге я получил открытую стену, для закрытия которой потребуются некоторые усилия, но я рад, что в итоге открыл ее по двум причинам:

• Это позволило мне удалить провод под напряжением, который я оставил в стене из-за небрежности и неопытность.
• Маляры очень плохо покрасили стену. Просто заклеили швы каким-то скотчем и зашпаклевали. Это дало очень неровный и бросающийся в глаза конец. Не говоря уже о том, что ему не хватало жесткости. Извините, я иду по касательной, но когда я делаю стены самостоятельно, я замазываю щели глиной, заклеиваю лентой, жду, пока высохнет, снова шпаклевлю, шлифую, крашу. Тогда это твердо. Использование клейкой ленты внутри стены кажется совершенно неправильным, если только это не новый трюк художника, который я упустил.

Я удлинил провод, который перерезал при поиске и устранении неполадок (по подозрению в коротком замыкании), с помощью устройства, которое они продают в Home Depot, которое рекламируется как комплект для снятия электрической коробки. Изображение прилагается. Я чувствую себя комфортно, оставив это в стене (предполагаю, что иначе они бы его не продавали).
