Как измерить силу тока мультиметром

Для монтажа электролиний применяют проводники разного сечения. Если кабель несет нагрузку выше допустимой — он перегревается, что приводит к повреждению изоляции и короткому замыканию. Нагрузку характеризует сила тока, измеряют ее в амперах. Вычисления проводят по формуле: R (сопротивление или толщина сечения) = V (напряжение) : I (сила тока).

Сила тока — это поток электронов через поперечное сечение провода за единицу времени. В сетях постоянного напряжения определить силу тока мультиметром не составит труда даже новичку.

Как устроен мультиметр?

Мультиметр — универсальный электроизмерительный прибор, предназначенный для определения напряжения, силы тока и сопротивления. Замеры помогают определиться с сечением провода при монтаже электросистемы, чтобы обеспечить безопасность и длительную эксплуатацию электротехники.

Также определяют силу тока для диагностики оборудования и бытовых электроприборов (нагревателей, лампочек, блоков питания, зарядных устройств и т. д.). Замеры силы тока в автомобиле позволяют выявить неисправности электросистемы.

Компактный корпус универсального измерительного прибора включает:

1. Экран для вывода значений (в аналоговых приборах — экран со стрелкой и шкалой, в современных цифровых — жидкокристаллический).
2. Позиционный переключатель, с помощью которого выбирают тестируемую величину (силу тока, сопротивление или напряжение) и диапазоны. Как правило, представлен ручкой с поворотным механизмом, иногда — кнопками.
3. Гнезда для присоединения измерительных щупов. Любая модель универсального устройства имеет два варианта выхода: общий (маркировка черным) обозначение com или «—» и потенциальный выход для измерений (маркировка красным). Потенциальный выход может включать несколько гнезд. Для каждого параметра цепи (напряжение, сила тока, сопротивление) м. б. свое гнездо с маркировкой (соответственно, вольты, амперы, омы).

Рынок электроприборов предлагает модели с двумя гнездами для определения силы тока. Одно маркировано mA. Оно защищено предохранителем и предназначено для измерения малых токов (200 mA). Второе маркировано А либо 10 А, без предохранителя, для замеров больших потоков. При работе с большой силой тока время измерения рекомендуют сократить до 10–20 секунд.

В комплект мультиметра, как правило, входят два кабеля (щупа) с наконечниками в виде штекера и вилки.

Аналоговые и цифровые модели

Рынок электроприборов предлагает аналоговые и цифровые приборы. На экране аналогового мультиметра расположена шкала с делениями, по которой определяют показатели электрических величин, и стрелка-указатель.

Подобные устройства недорого стоят, надежны, просты в применении, но имеют ощутимую погрешность измерений. Поэтому при необходимости высокоточных показателей лучше выбрать цифровой аналог.

На экране цифрового аппарата результаты измерений выводятся в цифровом формате. Старые модели оборудованы светодиодным дисплеем, новые — жидкокристаллическим. Цифровые тестеры дороже аналоговых ампервольтметров в разы.

Что важно знать при замере силы тока?

При работе с электросетями обязательно соблюдайте правила техники безопасности: перед замерами обесточьте сеть, осмотрите изоляцию кабеля (при нарушении целостности возможно поражение электротоком), наденьте резиновые перчатки, не работайте при высокой влажности (вода — отличный проводник), после измерения восстановите разрыв цепи, предварительно обесточив сеть.

Каждая модель мультиметра имеет свой максимальный предел. Сопоставьте силу тока в цепи с пределом прибора. Если ток сети 180 А, не используйте прибор, рассчитанный на 20 А, так как он выйдет из строя. Максимально допустимое для измерения значение указано в паспорте устройства или на корпусе.

Для определения потока электронов включайте мультиметр в разрыв электроцепи. Разорвать тестируемую цепь можно несколькими способами:

• отсоединить один из выводов радиоэлемента с помощью паяльника;
• перекусить провода пассатижами;
• для определения силы тока батарейки или аккумулятора собрать цепь, включив в нее мультиметр.

При сборке электроцепи включите в цепочку ограничительное сопротивление (резистор или обычную электрическую лампочку), чтобы мультиметр не сгорел под воздействием потока электронов.

Замер проводите быстро (особенно при малой мощности источника питания) — щуп не должен контактировать с кабелем более 1–2 секунд. Если при измерении силы тока батарейки щуп длительно удерживать на кабеле — батарея разрядится.

Если прибор не показывает результата — вы неверно установили предел, уменьшите значение на одну позицию, при необходимости далее пошагово уменьшайте предел до получения цифры на экране.

Как измерить силу тока?

Для включения прибора поверните ручку переключения режимов в любое положение, отличное от OFF, для выключения — в позицию OFF. Некоторые модели имеют функцию автоматического отключения питания. Если тестер не востребован в течение десяти минут — прибор автоматически отключается.

Настройте мультиметр для работы с силой тока

Для настройки прибора нужно знать, с какой цепью будете работать: переменной или постоянной. Цепь переменного тока обозначают значком волны, переменного — прямой чертой под ней или просто чертой. В розетках 220 вольт течет переменный ток, в аккумуляторе — постоянный.

В некоторых устройствах тип цепи выбирают кнопкой (АС/DC), в остальных для каждого параметра есть диапазоны в постоянном и переменном токах.

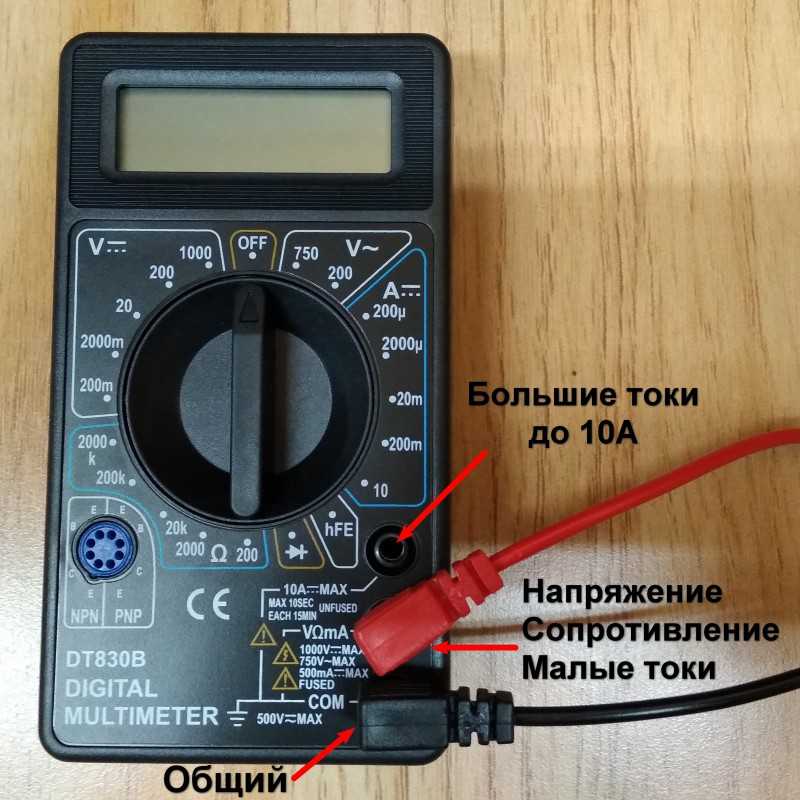

Вставьте штекеры щупов в гнезда

Важно правильно расположить щупы прибора в нужное гнездо. Для подключения черного щупа используйте гнездо COM. Положение противощупа (красного) зависит от измеряемого параметра. Рядом с гнездами есть маркирующие надписи: 200 mA — (для работы с малыми токами), 10 А — для работы с большими токами.

Рекомендуемые товары

Ошибка получения цены товара «Ремкомплект пистолета CONTRACTOR GUN II 287031»

Вилки щупов присоедините в разрыв цепи: красный — к плюсу, черный — к минусу.

Установите правильный диапазон измерения

Какой диапазон использовать? У прибора есть функция превышения. Если выбран маленький диапазон, то на экране высвечивается цифра 1 или ol, обозначающие, что значение силы тока превышает выбранный диапазон. При увеличении до нужного диапазона вместо цифры 1 на экране появится реальное значение силы тока. При выборе слишком большого диапазона на экране высвечивается 0.

Чтобы не испортить прибор при измерении силы тока, установите максимальный диапазон значений, затем постепенно убавляйте и повторяйте измерения до получения результата.

Вилки щупов присоедините в разрыв цепи

Для измерения силы тока неизолированные концы щупов расположите в разрыв цепи между соседними элементами. Затем включите питание цепи и зафиксируйте показания. При необходимости корректируйте предел и повторяйте измерения. После получения результата отсоедините питание цепи и отсоедините прибор.

В паспорте бытовых устройств, как правило, указан номинальный ток. Проверить элементы питания или протестировать утечку сети автомобиля можете без опыта в домашних условиях.

А под сетевым напряжением устраивать разрыв цепи опасно, и делать это должны только профессиональные электрики. Специалисты собирают испытательный стенд, затем вставляют щупы прибора в одну розетку, а нагрузку подключают к другой.

Как с помощью амперметра проверить элементы питания?

Проверку элементов питания с помощью измерения силы тока применяют для оценки состояния новых батареек.

Установите на приборе положение сила тока (постоянный). Выберите максимальный предел. Присоедините щупы к гнездам измерительного прибора: черный — на выход COM, красный — 200 mA. Приложите щупы прибора к контактам элемента питания и удерживайте до прекращения роста показаний прибора.

Оценка полученный измерений:

• 4–6 ампер — нормальный показатель силы тока новой батареи;
• 3–3,9 А — ресурс элемента питания снижен, но можно использовать в портативной аппаратуре;
• 1,3–2,9 А — в обычных бытовых приборах лучше не использовать, допустимо применение в пультах дистанционного управления;
• 0,7–1,1 А — батарея способна работать только в приборах с минимальным энергопотреблением, снижая при этом качество работы аппаратуры.

Последние результаты свидетельствуют о непригодности элемента питания. Допустимо использование в пультах дистанционного управления при отсутствии альтернативы.

Проверка утечки электросети автомобиля

Определенная утечка тока в автомобиле всегда присутствует. Но если батарея быстро разряжается — утечка больше допустимой. Главные причины быстрой разрядки аккумуляторной батареи — дополнительные потребители или короткое замыкание. Потери тока возможны из-за старой или некачественной проводки, испорченной изоляции, неправильного подключения электрооборудования (аудиосистемы, мультимедиа, навигатора), грязных либо окисленных контактов.

Допустимую утечку можно вычислить, сложив потребления каждого прибора бортовой сети. Реальный объем потребления можно измерить с помощью мультиметра. Если в процессе замеров уровень потребления выше допустимого — ищите неполадку сети. В автомобильной сети ток постоянный.

Пошаговый алгоритм действий

Шаг первый. Включите прибор в режим измерения силы тока. Для этого позиционный переключатель установите в положение постоянный ток, максимальный предел — 10 ампер.

Шаг второй. Вставьте штекеры щупов в гнезда. Черный в гнездо с маркировкой COM, красный в гнездо с надписью 10 А.

Шаг третий. Подключите прибор к бортовой сети (безопаснее отключить электроприборы). Мультиметр включите в разрыв цепи. Для этого с плюсовой клеммы (можно и с минусовой) аккумуляторной батареи снимите провод. Один контакт мультиметра подключите к полюсу аккумулятора, второй — к снятому проводу.

Не подключайте измерительный прибор к плюсу и минусу аккумуляторной батареи — получите короткое замыкание (в мультиметре сгорит предохранитель).

Шаг четвертый. При верном подключении на экране увидите показание тока, которой потребляют постоянно включенные электроприборы. Если результат больше допустимой утечки — нужно искать причину.

Мультиметр цифровой ДТ 838 РЕСАНТА

https://www.smsm.ru/product/multimetr-tsifrovoy-dt838-resanta/

Модель мультиметр цифровой ДТ 838 РЕСАНТА представляет российскую марку электротехнического оборудования. Это универсальный прибор для измерения напряжения, силы тока, сопротивления, емкости. Можно использовать для проверки диодов, транзисторов, сделать прозвон.

Оснащен 3,5 разрядным кристаллическим дисплеем с автоматическим определением полярности и единиц измерения. Переключатель режимов и пределов включает 20 позиций.

Автоматическая индикация перегрузки. Защита пределов от перегрузок. В комплекте щупы, инструкция и коробка.

Мультиметр — удобный, компактный и многофункциональный электроизмерительный прибор, позволяющий измерять силу тока, напряжение, сопротивление и т. д. С его помощью определяют состояние электросетей, источников питания, выявляют пробои, лишние контакты, диагностируют короткое замыкание. В домашних условиях рекомендован к использованию в сетях постоянного тока. Безопасен, прост в применении.

Как пользоваться мультиметром: диапазоны и инструкция

Содержание

• 1 Диапазоны мультиметров
  • 1.1 Проверка напряжения
  • 1.2 Измерение сопротивления
  • 1. 3 Переменное напряжение
  • 1.4 Верный диапазон
• 2 Режимы приборов

Не рекомендуем немедленно пытаться проверить напряжение в сети 220 В. Начните с простого. К примеру, подойдет батарейка или аккумулятор от телефона. Потом попробуйте поиграться с устройствами питания гаджетов. И позднее допускается подойти к розетке. В деле использования мультиметра немало сложностей оттого, что не все диапазоны прописаны с инструкции. Даже бывалый мастер порой неспособен понять написанное.

Диапазоны мультиметров

Проверка правильности подключения щупов становится важной частью понимания методики пользования цифровым мультиметром. Об этом пишут в инструкции, внимательно прочтите. Косвенным подтверждением правильности проделанных операций станет звонок при соприкосновении щупов на диапазоне, помеченном толстой стрелкой с поперечной чертой на конце (прозвонка диодов). Иногда аналогичная функция помечается точкой с расходящимися от неё дугами (так обозначается зуммер, звонок). Чтобы проверить мультиметр на работоспособность, вводится дополнительный режим, требующий специальных приборов. Пробежимся лишь по ключевым опциям.

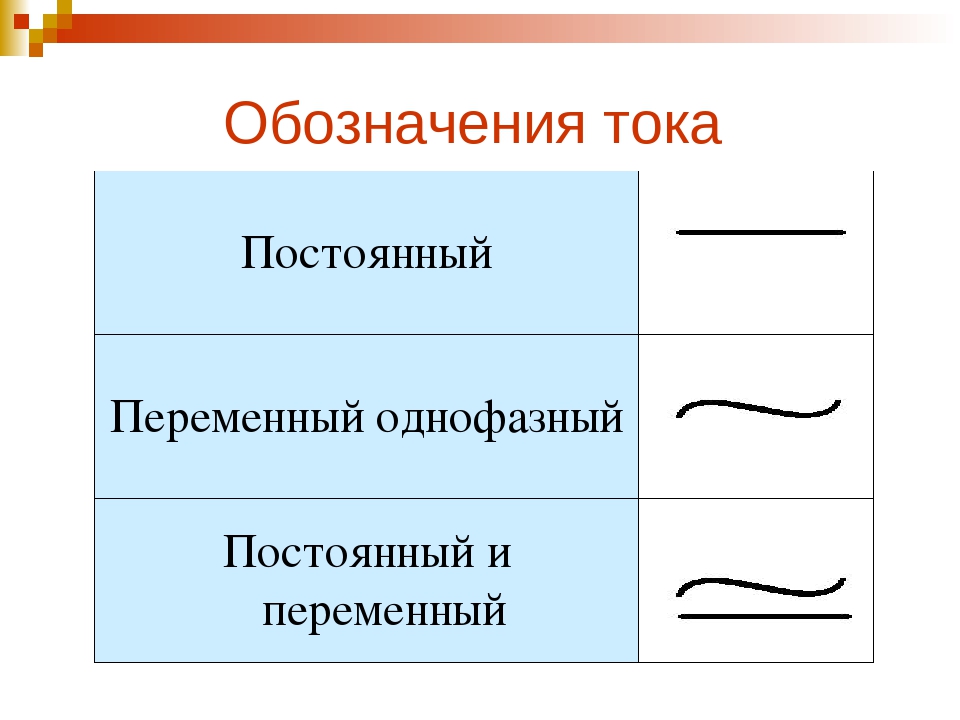

Обозначения шкал мультиметра

Проверка напряжения

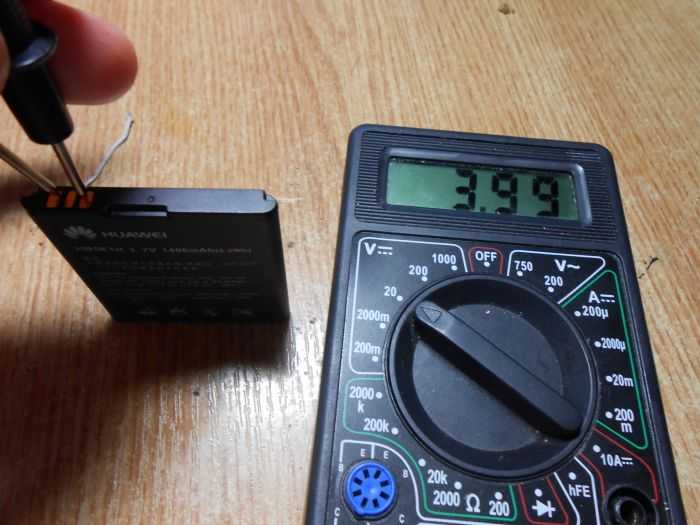

Рекомендуем начать с проверки напряжения на батарейке. Это безопасно для человека и используемого тестера. Батарейка не пострадает. Зато человек научится на примере важной вещи – полярности напряжения.

У мультиметра два щупа. Один красный, это традиционно плюс. Чёрный провод считается общим, на лицевой стороне обозначается как COM (common). Это земля либо – второе название – минус. При этом гнёзд в тестере три либо четыре. Чёрный провод обычно закреплён, а красный передвигается сообразно используемой шкале и виду работ. Преимущественно касается как раз токов и напряжений, остальные работы проводятся в любом состоянии.

Выставляем диапазон положительных напряжений. Находим на лицевой панели букву V с прямой чертой, под которой находится три точки (см. рис). Смотрим номинал батарейки, ставим диапазон, чтобы цифра гарантированно попала внутрь. Отдельные цифры на лицевой панели в разделе постоянных напряжений предваряются буквой m. Это значит, что речь идёт о тысячных долях – милливольтах. Это повышает точность измерений в случаях, где речь идёт о слабых напряжениях.

Красный щуп прислоняется к положительному полюсу батарейки, чёрный – к отрицательному. На экране появится номинал с небольшими отклонениями. Если полярность перепутана, цифра отрицательная. С аккумулятором телефона тоже легко. На корпусе батареи расположены три контакта, и единственный – чаще левый – становится источником напряжения. Два прочих – земля. Напряжение, естественно, положительное.

Дальше действуйте сообразно указаниям, приведённым выше. Номинал батареи надписан на корпусе. К примеру, 3,5 В. Ставим на мультиметре диапазон до 20 В. Допустимо проверить заряд батарейки косвенным путём. С падением запасённой энергии уменьшается вольтаж. Поэтому в быту говорят – батарейки «сели».

Проверка сопротивления

Измерение сопротивления

Функция часто нужна в быту, когда приходится возиться с контуром заземления квартиры. Семейство диапазонов, измеряющих сопротивление, находится под буквой греческого алфавита омега (см. рисунок). Избранным цифрам предшествует литера k, когда речь идёт о килоомах. Подбирается соответствующий диапазон для обеспечения максимальной точности. К примеру, на 200 Ом тестер показывает десятые доли, а на 2000 Ом уже нет. Это нечасто требуется, полагается соотносить диапазоны.

Для оценки нужного узнайте, как производится маркировка. На старых резисторах обычно прямо пишут номинал. Буквой к обозначают приставку кило, М – мега, Г (G) – гига, Т – тера. Особо маркируются резисторы мелкого номинала. К примеру, запись 1R5 означает, что сопротивление резистора составляет 1,5 Ом. Потребуется выбрать самый малый диапазон. Недавно в обзорах приводили пример косвенного измерения сопротивления, у которого точность намного выше. Повторяться не будем, листайте сайт. Найдёте массу интересного.

Отдельно маркировке подлежит точность. Обычно идёт после номинала и обозначается цифрой в процентах. Порой допуски приводят в буквенных кодах. К примеру, L соответствует 0,01%. Подробнее почитайте в ГОСТ 28883. Вдобавок удастся ознакомиться с цветовыми маркировками и их назначением. Добавим, что значимых полос на корпусе резистора бывает 4 – 5, а значение номинала удобнее определять по онлайн-калькуляторам. Поищите, к примеру, на сайте магазина Чип&Дип.

Переменное напряжение

После батарейки пора осилить задачу посерьёзнее – переменное напряжение. Предварительно научимся тыкать щупами в нужное место. При работе с промышленным стандартом 220 В велика вероятность что-нибудь испортить. Для тестирования попробуем зарядное устройство любого телефона.

Старайтесь найти старенькое с открытыми контактами, miniUSB – не то, с чем удобно работать штатными щупами тестера. Обычно для труднодоступных мест используются специальные иголки, покупаемые специально, в комплекте отсутствуют. Когда открытый разъем адаптера телефона обращён к человеку лицом, фаза находится слева. Это распространённый шаг. В розетке фаза тоже должна находиться слева. В указанное место ставим красный щуп, чёрный на вторую клемму (либо корпус, если второй клеммы нет). Тестер покажет штатное напряжение питания адаптера. Не забудьте включить его в розетку.

Тестирование переменного напряжения в розетках

Верный диапазон

Перед тестированием переменного напряжения требуется поставить правильный диапазон. Для российских розеток это 750 В. На практике в домах присутствует 230 В (для совместимости с европейской техникой), и 200-вольтовой шкалы оказывается маловато. Сверьтесь с нашим рисунком по поводу установки диапазона. Группа переменных напряжений маркируется латинской литерой V, дальше идёт тильда ~.

При работе в указанном режиме полярность щупов не имеет значения. Рекомендуем применять красный провод для фазы, чтобы обрести правильные навыки работы. Щупы прекрасно входят в евророзетки и в обычные. Дисплей покажет 220-230 В.

Режимы приборов

• Режим прозвонки диодов используются и для тестирования целостности проводов. Перед началом работы рекомендуется замкнуть щупы. При этом раздаётся писк. Для тестирования возьмите переноску (удлинитель). В розетку втыкать не нужно. Теперь присоедините любой щуп к одному штырю вилки, а второй вставляйте в любое гнездо удлинителя (идут двумя рядами). Если писк не раздался, переместите первый щуп на второй штырь. Исправная переноска с лёгкостью звонится. Обратите внимание, по мере проведения работ цифры на дисплее меняются. Тестер показывает одновременно сопротивление линии. Это удобно, но показания не отличаются большой точностью. Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления предлагается использовать для оценки работоспособности диодов. Известно, что у германиевых указанный параметр ниже, нежели у кремниевых. Часто для оценки параметров требуется знать напряжение на щупах. Тестер формирует некий потенциал для проведения замеров. Для решения задачи необходим хороший конденсатор приличной ёмкости (к примеру, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по простой причине: на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности. Когда бег цифр закончится, перейдите в режим измерения малых постоянных напряжений и оцените потенциал. Это окажется собственное вспомогательное напряжение, формируемое тестером. Зная его, понятно, насколько диод соответствует заявленным характеристикам. Это отдельная тема, затронутая ранее.

Современный измерительный прибор

• Современные приборы измеряют коэффициент усиления транзистора по току. Для людей новых сообщаем, что значение зависит от прилагаемого напряжения и пропускаемого тока, не каждый транзистор допускается подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования. Режим называется hFE по первым буквам параметра на английском языке. Литерой h обозначаются h-параметры (логично). Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter). Для тестирования посмотрите на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки. Каждая предназначается для оценки работоспособности одного из типов биполярных транзисторов: npn и pnp. Полевые транзисторы разрешается проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда удастся даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип приобретённого транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, на экране появится коэффициент усиления исследуемого транзистора по току.
• Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера. Не любой мультиметр включает в себя указанную опцию, и любителям она представляется крайне удобной. Чтобы правильно пользоваться режимом оценки ёмкости, узнайте порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) – отрицательная двенадцатая степень. К примеру, 33,2 пФ обозначается как 33p. На конденсаторы и на резисторы созданы допуски номиналов. Они демонатрируют знакомый вид и определяются аналогичным стандартом – ГОСТ 28883. Оценив номинал собственного конденсатора, правильно выберите диапазон на мультиметре, а потом проведите замер. Полярность порой играет роль. К примеру, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.

Не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт исключительно с постоянными уровнями. Нарушение правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя. Помните, если ожидаемый ток в цепи измерения больше предельного для шкалы, регулятор напряжения генератора питания обязан настраиваться должным образом для исправления упомянутого недостатка – при возможности.

Через некоторое время пользования прибором описанные методики и положения станут очевидны.

Как пользоваться мультиметром правильно

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Содержание:

• 1 Введение
• 2 Как правильно мерить напряжение
• 3 Как правильно измерить силу тока
• 4 Меряем сопротивление устройства
• 5 Как правильно прозванивать цепи
• 6 Несколько советов

Введение

Существует два вида тестеров – электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства – они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

1. OFF. Означает, что тестер выключен и не расходует энергию.
2. ACV. Включен режим работы с переменным током.
3. DCV. Включен режим работы с постоянным током.
4. DCA. Измерение постоянного тока.
5. Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем – повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост – вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще – считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения – 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре – DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку – она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся – фаза может быть везде, а ноль – отвалиться. Но работать мультиметром все равно вы должны уметь – это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему (до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре, чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Виды мультиметров

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка – это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено – он или покажет неверные данные, или выйдет из строя.

Изучите инструкцию, прежде чем пользоваться устройством

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков – этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции – они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

1. У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
2. Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель – возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки – они не спасут блок в следующий раз.
3. Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
4. Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
5. При измерении напряжения не нужно ловить фазу и ноль – можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников. Этот обзор будет понятен даже новичкам.

Обозначения на тестере мультиметре

Мультиметр называют комбинированным измерительным устройством. Оно сочетает в себе омметр, вольтметр, амперметр. Устройство может использоваться в цепи постоянного, переменного тока. Модели выбирают из-за их компактности и точности.

Мультиметр

Востребованными остаются цифровые измерители, которые имеют преимущество перед аналоговыми приборами. Показатель погрешности не превышает 15%. Устройства отличаются по разрядности, учитывается класс проводимости.

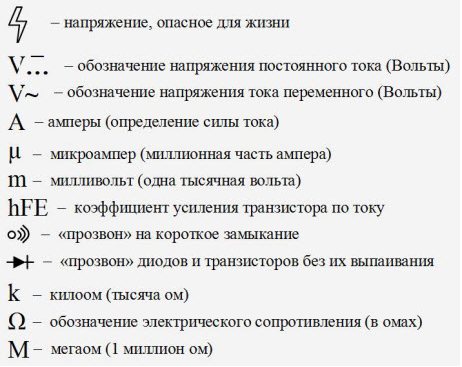

Расшифровка обозначений на мультиметре, что означают кнопки и значки?

Всем привет! Сегодня мы снова поговорим о таком приборе, как мультиметр. Этот прибор, который еще называют тестером предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – в общем везде, где есть электричество.
Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.

Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:

1. аналоговые мультиметры – данные отображаются стрелкой. Это мультиметры, которые до сих пор используют люди старой закалки, они часто не могут или не хотят работать с современными приборами;
2. цифровые мультиметры – данные отображаются цифрами. Этот вид тестеров пришел на смену стрелочным, я например, предпочитаю пользоваться таким прибором.

Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.

Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.
Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

• Непросто разобраться в нескольких шкалах.
• Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Как проверить работоспособность прибора

Если при переводе переключателя выбора функций на дисплее не появляется цифры, то батарейка либо разряжена, либо отсутствует.

Проверка исправности прибора заключается в определении целостности и надежности подключения соединительных проводов. Для этого нужно перейти на предел измерения сопротивления и замкнуть провода между собой. Сопротивление, равное нулю свидетельствует об их исправности. На некоторых моделях приборов самый нижний предел измерения сопротивления снабжен звуковой индикацией, срабатывающей при малом сопротивлении. Это удобно для проверки целостности проводов и соединений электрических цепей.

Юрий Алисиевич, Торговый портал Shop.by

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 — режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV — AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA — (анг. Direct Current Amperage) — постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 — звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 — проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 — режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV — DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

— нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

— среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

— верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру — 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

1. 1. DCV – сектор измерения постоянного напряжения
2. 2. ACV – сектор измерения переменного напряжения
3. 3. DCA – сектор измерения силы постоянного тока
4. 4. ACA – сектор измерения переменного тока

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный , второй – черный . Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс , черный – всегда минус . Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

• 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
• 2. Гнездо «VΩCX+» — обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
• 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
• 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» — значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

Структурная схема цифрового прибора

В настоящее время большинство мультиметров, выпускаемые промышленностью, являются цифровыми. Оно и понятно. Благодаря использованию современной элементной базы с большим входным сопротивлением, появилась возможность создавать многоразрядные точные аналогово-цифровые преобразователи электрического сигнала.

Это в свою очередь позволило уменьшить погрешность измерения, а применение цифровой индикации обеспечило легкое считывание информации.

В случае со стрелочными мультиметрами это затруднено, так как при погрешности 0,2% и выше прочитать точное показание будет практически невозможно из-за плотного расположения делений на шкале.

Принципиальная схема мультиметра, основанная на интегральных микросхемах сильно зависит от вида используемых микросхем, поэтому для разбора принципа работы прибора удобнее пользоваться структурной схемой, которая одинакова для всех цифровых тестеров.

На рисунке изображена структурная схема цифрового мультиметра. На ней видно, как происходят измерения постоянного и переменного токов, а также сопротивлений.

Аттенюатор и операционный усилитель

Аттенюатор – это устройство в схеме, уменьшающее входной сигнал в определенное количество раз для того, чтобы он находился в нормированном диапазоне, например, 0-1 мВ. В зависимости от конкретной реализации диапазон может быть другим.

Операционный усилитель очень чувствительный и имеет большой коэффициент усиления. Он реагирует на единицы микровольт на своем входе, а усиление позволяет выставлять от единицы до нескольких тысяч.

При этом у него огромное входное сопротивление, из-за чего он практически не вносит погрешностей. На его основе можно создать очень точные мультиметры и другие измерительные устройства.

Так вот, при поступлении на вход операционного усилителя напряжения с аттенюатора, он усилит его в конкретное число раз, и также не превысит допустимые пределы.

На вход аналогово-цифрового преобразователя (АЦП) поступит сигнал, не превышающий диапазон преобразования.

Предварительное усиление требовалось, чтобы преобразователь мог произвести его оцифровку и вывести на цифровой индикатор.

Как измерить сопротивление

Чтобы измерить сопротивление электрической цепи (проверить номинал резистора, к примеру), подключите красный и черный щупы в правильные гнезда мультиметра, предназначенные для измерения сопротивления. Для большинства мультиметров черный щуп должен быть подключен к гнезду, помеченному «COM», и красный к гнезду, помеченному символом «Ω».

Выберите подходящий для измерения диапазон органами управления мультиметра. Перед началом измерения сопротивления выключите источник питания в схеме. Если такого выключателя нет, то извлеките батарею питания. Если Вы этого не сделаете, то измерение может получиться некорректным. Подключите по одному щупу к каждому из контактов объекта, сопротивление которого хотите замерить. Активное сопротивление всегда имеет положительный знак, и оно одинаково для любой полярности подключения щупов, так что ничего плохого не случится, если Вы поменяете местами черный и красный щупы.

Если мультиметр не имеет автовыбора диапазона, Вам может понадобиться подобрать шкалу. Если мультиметр все еще показывает «0», то это значит, что диапазон выбран неверно в бОльшую сторону. Если же на экране видны символы «OVER», «OL», или «1» (это разные способы для обозначения переполнения шкалы), то тогда выбран слишком малый диапазон для измерения. Если так произошло, подстройте выбор диапазона вниз или вверх по необходимости.

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Как пользоваться мультиметром

Для тех, кто приобрел тестер, ответ на вопрос, как пользоваться мультиметром, актуален. Суперприбор замеряет множество параметров, заменяя собой десяток обычных тестеров.

Измерения сопротивления

Функция измерения сопротивления позволяет замерить сопротивление резистора, понять его исправность и проанализировать характеристики. Имеется несколько показателей измерения — от 200 Ом до 2Мом и более. Перепутав шкалу замера, с прибором ничего не случится, просто или стрелка чуть качнется и не позволит точно отследить значение, либо зашкалит.

Предел срабатывания между щупами 70 Ом. Если он меньше — звучит звуковой сигнал. Эта функция удобна для проверки цепи на КЗ.

Измерения напряжения

Тестер позволяет измерять разные типы напряжения. Алгоритм, чтобы работать тестером, мультиметром для начинающих по измерению напряжения от батарейки:

1. Для теста установим предел измерений на шкале. Для постоянного напряжения существует несколько значений. Для определения выбора осмотрите батарейку — на маркировке написано рабочее напряжение элемента.
2. Выставляем максимальное значение чуть больше отображенного на источнике питания — так измерение будет точнее.
3. Тестер подключаем к источнику питания или параллельно участку замера напряжения. Черный щуп втыкаем в отверстие «минуса» мультиметра — «COM» и к «минусу» источника питания. Красный — в дырку с обозначением «VΩmA» , другой конец — в «плюс» аккумулятора.
4. На жидкокристаллическом экране появятся цифры с обозначением напряжения источника питания. Смотрим значение.

Что необходимо помнить при измерениях

Мультиметр действует как кусок провода – при замыкании цепи схема включается. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление. Например, включение светодиода может привести к увеличению на 20 мА в течение одной секунды, а затем к уменьшению в течение секунды, когда он поворачивается на «выкл».

На дисплее мультиметра должно появиться мгновенное текущее значение. Все мультиметры снимают показания с течением времени, а затем дают среднее значение, поэтому необходимо ожидать, что показания будут колебаться. В целом, более дешевые счетчики будут усреднены более резко и будут реагировать медленнее.

Ручка выбора

Почему ручка индикатора показывает 20 В, а не 10, вопрос, который часто задают пользователи. Если необходимо измерить напряжение менее 20 В, нужно переключиться к настройке 20 В. Это позволит читать показатель с 2,00 до 19,99. Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В. Обозначение емкости на мультиметре в этом случае будет неточным. Однако такие погрешности незначительны.

Необходимо придерживаться цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не изогнутыми линиями). Большинство устройств могут измерять системы переменного тока, но они могут быть опасными. Если необходимо проверить, включена ли розетка, следует применять тестер переменного тока.

Как пользоваться мультиметром — инструкция для начинающих

Настройка мультиметра

Для начала, нужно настроить мультиметр для работы.

Разъемы для щупов

В мультиметрах существует от 3 до 4 разъемов для щупов. В 90% измерениях понадобятся только два разъема. Это COM и VΩ.

В COM всегда подключается черный щуп мультиметра. Черный щуп по умолчанию — это минус, общий провод. Поэтому он называется COM.

Для измерения напряжения, сопротивления или прозвонки радиодеталей красный щуп подключается в разъем VΩ.

Где плюс у мильтиметра

По умолчанию плюс — это красный провод, если вы его правильно подключили. Черный щуп мультиметра — это всегда минус, и он вставляется в разъем COM в независимости от режима работы.

Проверка работы

Значек прозвонки

Убедитесь, что вы правильно подключили щупы.

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

Если замкнуть щупы, то прибор покажет ноль.

Замыкание щупов (ноль)

Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.

Предел измерения (или обрыв)

Правила использования мультиметра

Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.

При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.

Измерение напряжений

Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.

Измерение переменного напряжения

Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.

Мультиметр выставлен на измерение переменного напряжения

Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.

Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.

Проверка сетевого напряжения мультиметром

И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.

Мультиметр выставлен на измерение постоянного напряжения

Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.

Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.

Измерение напряжения аккумулятора

То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.

Правильная полярность прибора и аккумулятора

Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.

Калибровка в домашних условиях

Калибровка, в принципе, – это важный процесс настройки. Без которого не обойтись через какое-то время использования прибора. Как правило, при покупке нового мультиметра можно не беспокоиться о калибровке несколько лет. Но если прибор б\у, то, возможно, придётся сделать это сразу. Важно уметь провести процедуру самостоятельно. Процесс поизводится следующим образом:

1. Во-первых, настраиваем делитель. Для этих целей используем потенциометр.
2. Ставим мультиметр в положение 200 мВ, чтобы получить значение постоянного тока.
3. Через вольтметр подаём на вход нужное напряжение. Стараемся держаться максимально близко к заданному значению.

ВНИМАНИЕ!!!

Сам вольтметр также должен быть полностью в исправном состоянии, потому что иначе от процедуры не будет толку. Собственно, на этом калибровка мультиметра окончена. Главное – всё сделать чётко по инструкции.

Если вы хотите узнать о калибровке мультиметра более подробно, рекомендуем вам посмотреть следующее видео:

Итак, теперь вы представляете себе, как проверяется мультиметр и как производится его калибровка. Никогда не забывайте о необходимости калибровки. Потому что от этого зависит точность выполняемых вами измерений.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.

Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

1. Выставить переключателем нужный режим в максимальном диапазоне.
2. Подключить провода к соответствующим разъемам.
3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Важно правильно разделить провода: фаза на контакт одной розетки, 0 — на другую, а между оставшимися контактами установить перемычку. Для определения силы тока к первой розетке подключают нагрузку, а ко второй подключают тестер. Цепь замыкается, и желаемое значение появляется на экране мультиметра.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Другие функции мультиметра

Еще можно измерять постоянный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А~, постоянный A—.

Для этого переключите красный щуп на гнездо, где написаны mA. Если нужно измерить токи больше, то есть уже амперы, то красный щуп переключается в разъем, где указаны амперы.

Когда присутствуют такие надписи как «20 A MAX 10 SEC» это значит, что можно измерять токи не более 20 А не дольше 10 секунд. Иначе сгорит предохранитель.

Все остальные функции мультиметра зависят от его функций, стоимости и производителя. Можно измерять частоту тока, h31э транзисторов, емкости конденсаторов и т.п.

Доработка щупов мультиметра

Очень практичны иголки на концах щупов. Они позволяют измерять SMD детали. Достаточно припаять обычные иголки на концы мультимтера. Еще можно сделать пару щупов с крокодилами, чтобы можно было закрепить щупы на измеряемых проводах, или деталях.

Как измерить силу тока мультиметром в розетке

На такой вопрос есть единственно правильный ответ — это невозможно. В розетке присутствует только напряжение на контактах. Ток появится лишь после подключения нагрузки — лампочки или электроприбора.

Если напрямую подключить мультиметр к розетке, при соединении фазы и 0 в цепи произойдет короткое замыкание, поскольку сопротивление ничтожно мало. В лучшем случае сгорит предохранитель и выйдет из строя сам мультитестер, но последствия могут быть гораздо хуже.

Автоматическая защита домовой сети отреагирует отключением электропитания. Свет погаснет везде, а розетки не будут работать. Кроме того, искры от перегоревшего тестера могут вызвать пожар, ожог и другие неприятности, поэтому не стоит измерять ток в розетке даже ради эксперимента.

Итог

Мультиметр это отличный измерительный прибор. На самом деле, он уступает специализированным, таким как ESR приборам, осциллографам, частотомерам и пр. Если вы начинающий радиолюбитель, то лучше всего купить самый простой и обычный мультиметр, такой, как DT 838. Его хватит на любые работы. В более продвинутых версиях есть удобные подставки и подсветка дисплея.

Конечно, можно купить и более совершенный, с измерением емкости конденсаторов, но шкала и точность по сравнению со специализированными приборами будет очень низкой. Все таки мультиметр нужен для оперативного и быстрого измерения напряжений и проверки радиодеталей. Не нужно требовать от мультиметра высокой точности и богатой функциональности.

Как использовать мультиметр

Автор Архипов Егор На чтение 8 мин. Просмотров 240 Опубликовано 21.06.2019

Если вы выполняете какие-либо электромонтажные работы, независимо от области применения, одним из лучших инструментов, которыми вы можете воспользоваться, является мультиметр. Если вы только начинаете, вот как это использовать и что означают все эти запутанные символы.

В этом руководстве я буду ссылаться на свой собственный мультиметр и использовать его в качестве нашего примера в этом руководстве. В некоторых отношениях ваш может немного отличаться, но по большей части все мультиметры похожи.

Содержание

1. Какой мультиметр вы должны получить?
2. Что означают все символы?
3. Как использовать мультиметр
4. Испытательное напряжение
5. Испытательный ток (ампер)
6. Непрерывность тестирования

Какой мультиметр вы должны получить?

На самом деле нет ни одного мультиметра, за который вы должны стрелять, и это действительно зависит от того, какие функции вы хотите (или даже те функции, которые вам не нужны).

Вы можете получить что-то базовое, например, эту модель за 8 долларов, которая поставляется со всем необходимым. Или вы можете потратить немного больше денег и получить что-то более необычное, например, от AstroAI. Он поставляется с функцией автоматического выбора диапазона, что означает, что вам не нужно выбирать конкретное числовое значение и беспокоиться о его слишком высоком или низком значении. Он также может измерять частоту и даже температуру.

Что означают все символы?

Многое происходит, когда вы смотрите на ручку выбора на мультиметре, но если вы собираетесь делать только некоторые базовые вещи, вы даже не будете использовать половину всех настроек. В любом случае, вот краткое изложение того, что каждый символ означает на моем мультиметре:

• Напряжение постоянного тока (DCV): Иногда оно будет обозначаться V– . Этот параметр используется для измерения напряжения постоянного тока в таких элементах, как батареи.
• Напряжение переменного тока (ACV) . Иногда оно будет обозначаться V ~ . Этот параметр используется для измерения напряжения от источников переменного тока, которое в значительной степени совпадает со всем, что подключается к розетке, а также с энергией, исходящей от самой розетки.
• Сопротивление (Ω): измеряет, какое сопротивление имеется в цепи. Чем меньше число, тем легче течь ток, и наоборот.
• Непрерывность . Обычно обозначается символом волны или диода. Это просто проверяет, завершена ли цепь, посылая через нее очень небольшое количество тока и проверяя, проходит ли он через другой конец. Если нет, то в цепи есть что-то, что вызывает проблему – найдите это!
• Постоянный ток (DCA): аналогичен DCV, но вместо того, чтобы показывать напряжение, он показывает силу тока.
• Коэффициент постоянного тока (hFE) . Этот параметр предназначен для проверки транзисторов и их коэффициента усиления постоянного тока, но в большинстве случаев он бесполезен, поскольку большинство электриков и любителей используют вместо этого проверку целостности.

Ваш мультиметр может также иметь специальную настройку для проверки силы тока батарей AA, AAA и 9V. Эта настройка обычно обозначается символом батареи.

Опять же, вы, вероятно, даже не будете использовать половину показанных настроек, так что не перегружайтесь, если знаете только то, что делают некоторые из них.

Как использовать мультиметр

Для начала, давайте рассмотрим некоторые из частей мультиметра. На самом базовом уровне у вас есть само устройство, а также два датчика, которые представляют собой черный и красный кабели с разъемами на одном конце и металлическими наконечниками на другом.

Сам мультиметр имеет дисплей в верхней части, который дает вам ваши показания, и есть большая ручка выбора, которую вы можете вращать, чтобы выбрать конкретную настройку. Каждая настройка также может иметь разные числовые значения, которые используются для измерения различных значений напряжения, сопротивления и тока. Таким образом, если ваш мультиметр установлен на 20 в секции DCV, мультиметр будет измерять напряжение до 20 вольт.

Ваш мультиметр также будет иметь два или три порта для подключения датчиков (на фото выше):

• Порт
  COM означает «Общий», и черный зонд всегда подключается к этому порту.
• Порт VΩmA (иногда обозначаемый как mAVΩ ) – это просто сокращение напряжения, сопротивления и тока (в миллиамперах). Это то место, куда подключается красный зонд, если вы измеряете напряжение, сопротивление, непрерывность и ток менее 200 мА.
• Порт 10ADC (иногда обозначаемый как 10А ) используется всякий раз, когда вы измеряете ток более 200 мА. Если вы не уверены в текущем розыгрыше, начните с этого порта. С другой стороны, вы вообще не будете использовать этот порт, если измеряете что-либо, кроме тока.

Предупреждение.

Убедитесь, что, если вы измеряете что-либо с током выше 200 мА, вы подключаете красный датчик к порту 10 А, а не к порту 200 мА. В противном случае вы можете перегореть предохранитель внутри мультиметра. Кроме того, измерение чего-либо более 10 ампер может привести к перегоранию предохранителя или разрушению мультиметра.

Ваш мультиметр может иметь полностью отдельные порты для измерения усилителей, в то время как другой порт специально предназначен только для напряжения, сопротивления и непрерывности, но большинство более дешевых мультиметров будут иметь общие порты.

В любом случае, давайте начнем с использования мультиметра. Мы будем измерять напряжение батареи типа АА, ток, потребляемый настенными часами, и непрерывность простого провода, как некоторые примеры, которые помогут вам начать знакомство с использованием мультиметра.

Испытательное напряжение

Для начала включите мультиметр, подключите пробники к соответствующим портам, а затем установите ручку выбора на максимальное значение в секции DCV, которое в моем случае составляет 500 вольт. Если вы не знаете, по крайней мере, диапазон напряжения измеряемой вещи, всегда полезно сначала начать с самого высокого значения, а затем идти вниз, пока не получите точные показания. Вы увидите, что мы имеем в виду.

В этом случае мы знаем, что батарея АА имеет очень низкое напряжение, но для примера начнем с 200 Вольт. Затем поместите черный зонд на отрицательный конец батареи, а красный зонд на положительный конец. Посмотрите на показания на экране. Так как мультиметр настроен на высокое значение 200 вольт, на экране отображается «1.6», то есть 1.6 вольт.

Однако мне нужно более точное чтение, поэтому я переместу ручку выбора ниже до 20 вольт. Здесь вы можете видеть, что у нас есть более точное чтение, которое колеблется между 1,60 и 1,61 вольт. Достаточно хорошо для меня.

Если бы вы когда-либо устанавливали ручку выбора на числовое значение ниже, чем напряжение тестируемого предмета, мультиметр просто показывал бы «1», показывая, что он перегружен. Поэтому, если бы мне пришлось установить ручку на 200 милливольт (0,2 вольт), то 1,6 вольт батареи АА было бы слишком много для мультиметра, чтобы справиться с этой настройкой.

В любом случае вы можете спросить, зачем вам сначала проверять напряжение чего-либо. Что ж, в этом случае с батареей АА мы проверяем, не осталось ли у нее сока. При напряжении 1,6 В это полностью заряженный аккумулятор. Тем не менее, если он будет читать 1,2 вольт, это почти невозможно использовать.

В более практической ситуации вы можете выполнить этот тип измерения на автомобильном аккумуляторе, чтобы увидеть, может ли он разрядиться или неисправен генератор переменного тока (который заряжает аккумулятор). Показание между 12,4-12,7 вольт означает, что аккумулятор находится в хорошем состоянии. Что-нибудь ниже, и это свидетельствует о гибели батареи. Кроме того, запустите свою машину и немного увеличьте скорость. Если напряжение не увеличивается примерно до 14 вольт или около того, вероятно, что у генератора возникли проблемы.

Испытательный ток (ампер)

Тестирование текущего потребления чего-либо немного сложнее, так как мультиметр должен быть подключен последовательно. Это означает, что тестируемая цепь сначала должна быть разорвана, а затем мультиметр помещается между этими перерывами, чтобы снова подключить цепь. По сути, вы должны каким-то образом прерывать течение тока – вы не можете просто прикрепить щупы к цепи где бы то ни было.

Выше – грубый макет того, как это будет выглядеть с основными часами, работающими от батареи АА. С положительной стороны, провод, идущий от батареи к часам, оборван. Мы просто помещаем наши два датчика между этими перерывами, чтобы снова завершить замыкание (с красным датчиком, подключенным к источнику питания), только на этот раз наш мультиметр будет считывать усилители, которые потребляют часы, что в данном случае составляет около 0,08. мА.

Хотя большинство мультиметров также могут измерять переменный ток (переменный ток), это не очень хорошая идея (особенно если он под напряжением), поскольку переменный ток может быть опасным, если вы в конечном итоге допустите ошибку. Если вам необходимо проверить, работает ли розетка, используйте вместо нее бесконтактный тестер.

Непрерывность тестирования

Теперь давайте проверим непрерывность цепи. В нашем случае мы немного упростим ситуацию и будем использовать только медный провод, но вы можете притвориться, что между двумя концами есть сложная цепь, или что это аудиокабель, и вы хотите убедиться, что работает нормально

Установите мультиметр на настройку непрерывности с помощью ручки выбора.

Показание на экране мгновенно будет показывать «1», что означает отсутствие преемственности.Это было бы правильно, поскольку мы еще ни к чему не подключили зонды.

Затем убедитесь, что цепь отключена и не имеет питания. Затем подключите один датчик к одному концу провода, а другой к другому – не имеет значения, какой датчик подключается к какому концу. Если цепь завершена, мультиметр издаст звуковой сигнал, покажет «0» или что-то отличное от «1». Если он по-прежнему показывает «1», значит, есть проблема, и ваша цепь не завершена.

Вы также можете проверить, что функция непрерывности работает на вашем мультиметре, касаясь обоих датчиков друг к другу. Это завершает схему, и ваш мультиметр должен сообщить вам об этом.

Это некоторые из основных принципов, но обязательно ознакомьтесь с руководством по эксплуатации вашего мультиметра. Это руководство предназначено для того, чтобы начать работу, и вполне возможно, что некоторые вещи, показанные выше, отличаются в вашей конкретной модели.

AC DC Hipot Test > Chroma

AC DC Hipot Test

Hipot / Оборудование для испытаний на электрическую прочность

Тестер частичного разряда – 19501-K

Chroma 19501-K

Специально разработан для тестирования высоковольтных полупроводниковых компонентов и материалов с высокими изоляционными свойствами.

Анализатор электробезопасности Guardian

Chroma 19032

Функция Twinport сокращает время проверки безопасности и устраняет потенциальные узкие места на производственной линии

Анализатор EST компонентов раны

Chroma 19036

Импульсное испытание обмотки накладывает на тестируемое устройство неразрушающий, высокоскоростной и малоэнергетический импульс напряжения для анализа и сравнения

Гибридный сканер обмоток EST

Chroma 19035

Мощные функции для обнаружения пробоя и проверки обрыва/короткого замыкания (OSC) с программируемыми параметрами напряжения и времени для различных характеристик ИУ

Sentry Hipot Tester AC/DC/IR

Chroma 19070

Компактный, легкий и недорогой тестер безопасности для электронных компонентов

Анализатор Guardian Hipot Analyzer

Chroma 19056/19057

Обеспечивает испытание и анализ выдерживаемого напряжения для оптопар, высоковольтных реле, высоковольтных переключателей и компонентов фотоэлектрических модулей, которые имеют лучшую изоляционную способность

Анализатор Guardian Hipot

Chroma 19055

Предназначен для высоковольтных испытаний и анализа трансформаторов, двигателей и других электронных компонентов

Тестер Hipot от Guardian AC/DC/IR/SCAN

Chroma 19050

Усовершенствованные цифровые тестеры Hipot с регулированием нагрузки и линии, которые помогают обеспечить достоверность измерений, а также многоступенчатая функция, позволяющая пользователям выполнять несколько тестов последовательно

Многоканальный Hipot-тестер Guardian

Chroma 19020

Одновременное измерение тока утечки по всем каналам и проведение тестов на 100 ИУ одновременно

Испытание на электрическую прочность изоляции, обычно называемое испытанием Hipot, испытанием на электрическую стойкость или высоким потенциалом, представляет собой стресс-испытание изоляции тестируемого устройства (ИУ).

При таком испытании на ИУ подается напряжение, намного превышающее нормальное рабочее напряжение; обычно 1000 В переменного тока плюс удвоенное нормальное рабочее напряжение. Для бытовых приборов, предназначенных для работы при напряжении 120 или 240 В переменного тока, испытательное напряжение обычно составляет от 1250 до 1500 В переменного тока.

Гипот-тест на постоянном токе обычно можно заменить на тест на переменном токе. Наилучшее напряжение для источника постоянного тока обычно выше испытательного напряжения переменного тока в 1,414 раза. Продукт, который должен быть испытан при 1500 В переменного тока, должен быть испытан при 2121 В постоянного тока.

Для изделий с двойной изоляцией требуемое испытательное напряжение может быть намного выше, например, 2500 В переменного тока или даже 4000 В переменного тока для электроинструмента на 120 В переменного тока. Напряжение подается между рабочими цепями и корпусом или землей — частями продукта, к которым потребитель может прикасаться или соприкасаться.

См. рис. 5, где показана типичная тестовая схема Hipot переменного тока. Установка для теста DC Hipot будет идентичной.

Цель теста — убедиться, что потребители не получат удара электрическим током при использовании продукта. Обычно это происходит из-за пробоя электроизоляции. Тест также выявляет возможные дефекты конструкции и изготовления, из-за которых компоненты и проводники располагаются слишком близко друг к другу. Опасность заключается в том, что воздушные зазоры между проводниками или компонентами схемы могут со временем забиваться пылью, грязью и другими загрязняющими веществами в типичной пользовательской среде. Если проектное расстояние является недостаточным, может возникнуть опасность поражения электрическим током после определенного периода использования. Подвергая продукт очень высокому напряжению, испытание Hipot подвергает продукт чрезмерному напряжению до такой степени, что может возникнуть искрение, если расстояние слишком близко. Если продукт проходит тест Hipot, маловероятно, что он вызовет поражение электрическим током при нормальном использовании.

Выдерживание очень высокого напряжения означает, что для потребителя существует большой запас защиты. Регулирующие органы обычно требуют строгого испытания Hipot в качестве «типового испытания» продукта перед выпуском продукта для продажи населению и другого, менее требовательного испытания, которое будет использоваться на производственной линии. Как правило, испытательные лаборатории считают гипот-тест важнейшей гарантией для потребителя. Они могут принять «проектные» или «типовые» испытания для других типов испытаний, но всегда требуют проведения высоковольтных испытаний для 100 % единиц продукции на производственной линии.

AC или DC Hipot?

Напряжение, используемое в тесте Hipot, может быть как переменным, так и постоянным, в зависимости от требований, установленных регулирующим органом по испытаниям. Оба имеют свои преимущества и недостатки. Типичное эмпирическое правило, используемое для выбора теста переменного или постоянного тока, заключается в том, что если ИУ питается от сети переменного тока, используйте тест переменного тока; если он питается от постоянного тока, используйте тест постоянного тока.

Тесты AC Hipot

При тесте AC Hipot обычно не требуется длительное время разгона (за исключением некоторых чувствительных устройств). Тестирование переменным током также имеет преимущества проверки обеих полярностей напряжения и отсутствия необходимости разряжать тестируемое устройство после завершения тестирования. Однако тестирование переменного тока имеет некоторые недостатки. Испытание переменным током должно учитывать влияние как реального, так и реактивного тока (определение терминов см. в Глоссарии). Когда вы подаете переменное напряжение, протекающий ток равен напряжению, деленному на импеданс. Импеданс, однако, является сложным, поскольку он содержит как резистивную (действительную), так и емкостную (реактивную) составляющие.

Поскольку эти две составляющие переменного тока не совпадают по фазе друг с другом, они сложным образом объединяются, образуя общий ток, как показано на рисунке 6. Поскольку величины двух составляющих могут значительно отличаться друг от друга, ток утечки («реальная» составляющая) продукта с большой емкостью может, с некоторыми тестерами, значительно увеличиваться, но не обнаруживаться тестом.

Как показано на рисунке 7, увеличение тока утечки на 100 % вызывает лишь очень небольшое (1 %) увеличение общего тока, когда общий ток имеет высокую реактивную составляющую. Поэтому тестер должен быть очень чувствительным, чтобы обнаруживать изменение полного тока в ИУ с высокой емкостью. Испытания переменным током при высоких уровнях напряжения также могут привести к ухудшению некоторых типов изоляции. Чтобы избежать таких проблем, большинство производителей стараются не превышать требуемые уровни напряжения и времени выдержки, а также свести к минимуму количество тестов, проводимых на данном продукте.

Тесты высокого напряжения постоянного тока

Типичное испытание высокого напряжения постоянного тока применяет напряжение постепенно, обычно называемое линейным изменением, с паузой после каждого увеличения, чтобы позволить емкости ИУ поглотить заряд и стабилизироваться. Как показано на рисунке 8, ток резко возрастает после каждого увеличения напряжения по мере зарядки емкости, а затем снижается до низкого установившегося значения. Время, необходимое для затухания зарядного тока после каждого шага, называется временем стабилизации. Ток, протекающий по истечении времени стабилизации, представляет собой ток утечки через изоляцию. Если шаги напряжения слишком велики, резкое увеличение зарядного тока при применении шага может превысить верхний предел тока, что приведет к преждевременному провалу теста. Следовательно, величина и время ступеней должны быть тщательно согласованы с характеристиками ИУ.

Тест Hipot — зарядный ток. Отслеживая протекание тока по мере постепенного увеличения приложенного напряжения, ожидая, пока зарядный ток снизится, и наблюдая за током утечки (если он есть), вы можете обнаружить потенциальный пробой изоляции до того, как он произойдет. Если ток утечки внезапно начинает увеличиваться сверх ожидаемого значения, вероятно, вскоре произойдет пробой изоляции. Прерывание испытания на этом этапе может спасти изоляцию от пробоя. Тест не пройден, но продукт не поврежден и может быть спасен путем визуального осмотра или каким-либо другим способом. Таким образом, такой тест можно отнести к категории «неразрушающий». Если тестируемый продукт не имеет значительной емкости, зарядный ток мал или отсутствует, а скорость постепенного увеличения напряжения может быть намного выше.

Поскольку при тестировании с помощью потенциометра постоянного тока заряжается емкость тестируемого устройства, сам заряд может представлять опасность для персонала, проводящего испытания, который должен быть удален после завершения теста. Удалите накопленную емкость, разрядив ИУ на землю. Как правило, тестер Hipot автоматически разряжает ИУ в течение того же периода времени, в течение которого было подано испытательное напряжение.

Возникновение дуги

При испытании изоляции на нагрузку не должно возникать дугового разряда или «искрения». Если это произойдет, изоляция вот-вот выйдет из строя. Таким образом, хороший тестер должен обнаруживать наличие любой дуги до того, как произойдет реальное повреждение.

Электрическая дуга характеризуется очень быстрыми изменениями напряжения и тока (рис. 9). Он также издает слышимый треск или «хлопающий» звук. Из-за этих быстрых изменений искрение можно обнаружить, как только оно начинает возникать, путем определения наличия высокочастотной энергии. Этого можно добиться с помощью схемы электрического фильтра в тестере.

Схема непрерывно отслеживает ток, протекающий через ИУ (который может быть как переменным, так и постоянным), и проверяет величину и время отклонения от нормальных значений. Если обнаруживается высокочастотный компонент, который сохраняется дольше заданного времени, которое может составлять всего 10 микросекунд, схема интерпретирует это как дугу и немедленно подает сигнал тревоги и прекращает испытание. Дуги длительностью менее 10 микросекунд не считаются опасными. Уровень обнаружения дуги обычно можно отрегулировать, чтобы предотвратить ложные отключения дуги, вызванные влиянием окружающей среды, например, электрическими помехами. Дугообразование может быть ценным инструментом для оценки характеристик изоляции и диэлектрических барьеров внутри изделия. В настоящее время не существует стандартов, требующих использования обнаружения дуги при определении безопасности продукта.

Регулирование линии

Пользователи должны знать о возможном влиянии на работу тестера изменений сетевого напряжения и выходной нагрузки. Сетевое напряжение, питающее тестер, обычно может варьироваться в пределах ±5%. Поскольку тестер обычно включает в себя какой-либо трансформатор для генерации высокого выходного напряжения, изменение входного напряжения, если оно не корректируется, может привести к соответствующему изменению выходного уровня (рис. 10). Проблема возникает, если падение входного напряжения приводит к падению выходного напряжения ниже уровня, необходимого для теста Hipot. Если возникает такая ситуация, тестер может пройти тестируемое устройство, которое на самом деле должно было выйти из строя, что поставит под угрозу целостность теста.

Таким образом, современные тестеры компенсируют стабилизацию нагрузки, напрямую измеряя выходное напряжение и автоматически корректируя любые отклонения.

Линейное изменение

При тестировании с высоким напряжением переменного тока высокое напряжение обычно подается непосредственно на ИУ без постепенного ступенчатого увеличения, как при тестировании с высоким напряжением постоянного тока. Однако такой подход может привести к потенциальному повреждению некоторых типов компонентов электрических цепей. Из-за этого некоторые тестеры используют электронное линейное изменение для плавного увеличения напряжения от нуля до тестового значения в течение определенного периода времени.

Спецификации испытаний Агентства требуют, чтобы тестер выдавал чистое синусоидальное выходное напряжение. В более ранних системах каждая регулировка тестера, приводившая к увеличению выходного напряжения, могла вызвать искажение, например всплеск или высокочастотный переходный процесс, в волне напряжения, создаваемой тестером. Таким образом, испытатели не полностью выполнили требования агентства. Современные тестеры, однако, устранили эту проблему, контролируя напряжение электронным способом и поддерживая неискаженную форму сигнала во всем диапазоне по мере его линейного изменения от нуля до конечного значения. Это не только отвечает требованиям ведомства, но и предотвращает повреждение тестируемого устройства шипами.

Обнаружение минимального/максимального тока или установка нижнего/верхнего пределов тока

В требованиях агентства указывается максимальный предел тока для успешного проведения теста Hipot, но не указывается какой-либо минимальный уровень. Однако отсутствие такого требования означает, что при некоторых условиях тестер может пропустить дефектные тестируемые устройства.

Установка максимального (высокого) предела тока указывает тестеру Hipot отключиться при достижении этого уровня тока. Любое значение выше верхнего предела тока считается неудовлетворительным, а любое значение ниже установленного верхнего предела считается пройденным. Установка минимального (нижнего) предела тока указывает тестеру Hipot отключиться, если после запуска теста не будет заданного минимального значения тока.

Любое значение выше нижнего предела тока считается пройденным, а любое значение ниже установленного нижнего предела считается неудовлетворительным. См. рис. 12.

В правильно функционирующей тестовой установке Hipot через ИУ и связанные с ним кабели и приспособления безопасно протекает очень небольшой ток. Однако, если цепь разомкнута из-за неисправного крепления или кабельного соединения, целостность теста будет нарушена. Если тестер не отслеживает минимальный ток, разрыв в соединении с землей может привести к тому, что тестер покажет успешное испытание, даже если тестируемое устройство неисправно, поскольку тестер обнаруживает обрыв цепи и может даже не быть подключен к тестируемому устройству. Использование нижнего предела также может определить, находится ли выключатель питания во включенном положении, что требуется для надлежащего тестирования. Тестер, который отслеживает ток и подает сигнал тревоги, когда он падает ниже минимального уровня, может обнаружить обрыв в цепи тестовой установки и немедленно предупредить оператора.

О нас

Сертификаты

Карьера

Условия

Политика конфиденциальности

Корпоративная штаб-квартира

19772 Pauling
Foothill Ranch, CA 92610
Тел: 949-600-6400
Факс: 949-600-6401

Глобальный контакт продаж →

© 2021 Chroma Systems, INC.

. список рассылки

Следуйте за нами

Твиттер Фейсбук YouTube Линкедин

8 различных типов электрических тестеров и как их выбрать

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.09.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Профессиональные электрики используют различные электрические тестеры для проверки напряжения, силы тока, непрерывности, короткого замыкания или обрыва цепи, а также неправильной проводки. Некоторые из этих инструментов могут оказаться полезными и для домашних мастеров. Умение идентифицировать различные типы электрических тестеров и понимание их функций значительно расширит ваши знания, когда дело доходит до работы с проводкой.

Некоторые тестеры представляют собой многофункциональные устройства, которые могут выполнять большинство, если не все, обычные задачи по тестированию электрических систем. Другие представляют собой однофункциональные устройства, которые проверяют только одну конкретную вещь, например, рабочее напряжение. Ниже мы рассмотрим все тонкости каждого распространенного типа электрических тестеров, чтобы помочь вам выбрать то, что подходит для вашего проекта.

Лучшие диммеры для регулировки освещения в вашем доме

• 01 из 08

  Бесконтактный тестер напряжения (тестер индуктивности)

  Ель / Кевин Норрис

  • Подходит для: Обнаружение и измерение напряжения

  Бесконтактные тестеры напряжения (также известные как тестеры индуктивности) позволяют проверять наличие напряжения в проводах или устройствах, не прикасаясь к каким-либо электрическим частям. Они безопасны, просты в использовании и недороги.

  Устройство похоже на мини-палочку с небольшим наконечником на конце, который измеряет напряжение в таких вещах, как электропроводка, розетки, автоматические выключатели, шнуры ламп, розетки и выключатели. Вы можете получить показания, просто воткнув наконечник тестера в розетку или даже коснувшись внешней стороны провода или электрического кабеля.

  Большинство моделей информируют вас о наличии напряжения с помощью красного индикатора на наконечнике тестера, а также жужжащего звука. Самые простые модели показывают только наличие напряжения. Более сложные (и более дорогие) типы обеспечивают элементарное измерение уровня напряжения, хотя это измерение и близко не такое точное, как у некоторых других электрических тестеров.


  Совет

  Бесконтактные тестеры напряжения обычно питаются от батареи. И важно убедиться, что аккумулятор полностью заряжен, чтобы знать, что устройство работает правильно. Всегда проверяйте устройство на розетке или выключателе, в котором, как вы знаете, есть питание, чтобы убедиться, что тестер работает.

• 02 из 08

  Неоновый тестер напряжения

  Ель / Кевин Норрис

  • Подходит для: Определение напряжения, тестирование розеток с заземлением

  Неоновые тестеры напряжения или тестеры неоновых цепей сообщают вам только о наличии напряжения; они не говорят вам, сколько напряжения в цепи. Они имеют небольшой корпус с неоновой подсветкой внутри и два коротких провода с металлическими щупами на каждом конце. Это устройство не использует батарею, что делает его надежным инструментом. Это также недорого.

  Чтобы использовать тестер напряжения неона, просто прикоснитесь одним щупом тестера к горячему проводу, винтовой клемме или розетке. Прикоснитесь другим щупом к нейтральному или заземляющему контакту. Маленькая неоновая лампочка на наконечнике инструмента загорится при наличии тока.

  Тестер также может проверить правильность заземления розетки. Если тестер загорается, когда щупы вставляются в разъемы для подключения к горячему и к нейтральному разъему на розетке, но не загорается при перемещении щупа от нейтрали к разъему для заземления, это означает, что розетка не заземлена должным образом.


  Наконечник

  Это простой в использовании инструмент, но с ним следует обращаться осторожно. Если вы случайно коснетесь любого из металлических щупов во время теста, а в цепи есть напряжение, вы можете получить удар током. Осторожно держите щупы инструмента за пластиковый корпус при использовании тестера неоновых цепей.

• 03 из 08

  Подключаемый анализатор цепей

  Ель / Марго Кавин

  • Подходит для: Проверка розеток с заземлением

  Подключаемые анализаторы цепей — это недорогие и простые в использовании тестеры, которые могут многое рассказать о функциях цепи, когда вы подключаете их к электрической розетке. Эти устройства предназначены для проверки заземленных розеток   с тремя разъемами. Их нельзя использовать на старых двухслотовых розетках.

  Подключаемые анализаторы цепей имеют три неоновых индикатора, которые загораются по разным схемам, указывая на конкретные результаты испытаний. Наклейка с диаграммой на тестере поможет вам интерпретировать световые узоры. Различные комбинации световых сигналов означают правильно подключенную розетку, розетку с обратным подключением, обрыв цепи, а также наличие или отсутствие заземления.

  Анализаторы цепей не имеют батарей; они просто подключаются к розетке для выполнения теста. Для работы тестера в розетке должно быть питание.

  Существуют новые, более сложные подключаемые анализаторы цепей, которые также сообщают вам, что такое напряжение и состояние цепи на ЖК-экране. Этот новый тип требует батарей или подзарядки.

• 04 из 08

  Тестер непрерывности

  Амазонка
  • Подходит для: Проверка целостности цепи

  Тестер непрерывности цепи — это недорогое устройство с батарейным питанием, которое имеет щуп на одном конце и шнур с зажимом типа «крокодил» или другим щупом на другом конце. Вы касаетесь каждого конца в двух точках вдоль электрического пути. А если на корпусе тестера горит лампочка, значит, вы замкнули цепь. Некоторые устройства также издают звуки, если есть полная цепь.

  В отличие от тестеров напряжения, тестеры непрерывности всегда используются, когда цепь отключена или на проводке или устройствах, которые отключены от цепи. Они не проверяют наличие напряжения, а скорее проверяют, не повреждена ли электрическая цепь в приборе или устройстве. Например, они отлично подходят для проверки правильности работы чего-то вроде однополюсного переключателя или трехпозиционного переключателя или для проверки того, не перегорел ли предохранитель.

  Если вы используете тестер непрерывности на устройстве, подключенном к проводке цепи, всегда отключайте питание цепи или устройства. Либо отключите устройство от цепи проводки. Использование тестера непрерывности на проводке, находящейся под напряжением, может быть опасным.


• 05 из 08

  Мультиметр

  Ель / Кевин Норрис

  • Подходит для: Измерения нескольких электрических величин

  Мультиметры — это универсальные электрические тестеры, способные выполнять множество различных функций тестирования. Большинство мультиметров могут обеспечить точные показания сопротивления, переменного и постоянного напряжения, непрерывности, емкости и частоты. Таким образом, они могут предоставить практически всю информацию, предлагаемую другими типами электрических тестеров.

  Мультиметры имеют квадратный корпус с цифровой или аналоговой индикацией, циферблат для установки функции тестирования (а также напряжения и различных настроек индикации) и два длинных провода с металлическими щупами на концах. Эти тестеры могут сильно различаться по качеству и точности, и вам часто придется платить больше за качество. Они, как правило, дороже, чем базовые тестеры, но все же не слишком дорогие.

• 06 из 08

  Тестер напряжения соленоида

  Амазонка
  • Подходит для: Измерения нескольких электрических величин

  Соленоидные тестеры напряжения, известные под прозвищем «вигги», также являются многофункциональными тестерами напряжения и полярности, и их несколько проще использовать, чем мультиметры. Профессионалы часто предпочитают этот инструмент мультиметру, так как он прочный и не имеет батарей для контроля. Однако он не так точен, как мультиметр, для численного измерения присутствующего напряжения. Но это, как правило, дешевле, чем мультиметр.

  Доступны как аналоговые, так и цифровые модели. Тестеры соленоидов имеют два провода, каждый со щупом, выходящим из нижней части тестера. Они сообщают о наличии напряжения щелчком или вибрацией — чем громче щелчок или выраженнее вибрация, тем выше уровень напряжения. Они часто отключают устройства прерывания цепи замыкания на землю (GFCI) или автоматические выключатели GFCI во время тестирования. Это удобный «бонус», поскольку его можно использовать для проверки функционала устройства GFCI. Поместив один щуп в горячий слот розетки, а другой щуп на землю вместо нейтрали, он отключит устройство GFCI.

• 07 из 08

  Цифровые токоизмерительные клещи

  :ХотенкоВладимир / Getty Images

  • Подходит для: Измерения нескольких электрических величин

  Цифровые токоизмерительные клещи сочетают в себе функцию мультиметра с датчиком тока и стоят немного дороже мультиметра. Это специальный инструмент, который понадобится немногим домовладельцам, если только они не занимаются сложными электромонтажными работами.

  Существуют тонкие различия в функциях мультиметра и токоизмерительных клещей. Наиболее очевидным является то, что этот инструмент оснащен зажимными губками, которые могут захватывать проводники. Это делает инструмент несколько более безопасным и простым в использовании в некоторых приложениях, например, при работе внутри разомкнутой панели автоматического выключателя для проверки отдельных цепей. Инструмент также оснащен проводами, которые позволяют использовать его так же, как стандартный мультиметр.


• 08 из 08

  Измеритель напряжения с трубкой

  • Подходит для: Обнаружение и измерение напряжения

  Измеритель напряжения с палочкой — еще один довольно дорогой специальный тестер, обычно используемый только профессиональными электриками. Это цифровой тестер напряжения с электростатическими стержнями, которые могут обнаруживать и измерять напряжение, просто удерживая их рядом с проводами или металлическими контактами. Например, размещение ушек зонда рядом с кабелем NM даст представление о величине переносимого напряжения.

Выбор электрического тестера

При определении того, какой тип электрического тестера вам подходит, важно учитывать проекты, которыми вы надеетесь заняться. Например, если вам просто нужно знать, присутствует ли напряжение, чтобы выполнить какую-либо работу своими руками, рассмотрите базовый бесконтактный тестер напряжения или тестер напряжения неона. Если вы планируете выполнять более сложную работу или выполнять различные проекты, вам может понадобиться мультиметр.

Будьте реалистичны в отношении своих навыков и уровня уверенности в работе с электричеством. Если у вас есть только базовые знания, вам может быть безопаснее и лучше не тратить деньги на тестер со всеми прибамбасами — вместо этого рассмотрите возможность найма профессионального электрика.

Различные типы бытовых электрических проводов

Памятка по эксплуатации электрического испытательного оборудования

18 сентября 1991 г.

МЕМОРАНДУМ ДЛЯ РЕГИОНАЛЬНЫХ АДМИНИСТРАТОРОВ
                  ARA ДЛЯ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ
                  РЕГИОНАЛЬНЫЕ ДИРЕКТОРЫ
Вышел: Томас Шепич
От: Дэвид В. Лебах
Тема: Памятка по эксплуатационному обслуживанию электрического испытательного оборудования


Прилагаемая памятка по обслуживанию, озаглавленная «Использование электрических тестеров сотрудниками Управления по контролю за соблюдением нормативных требований Управления по охране труда и гигиене труда США», предназначена для информации вас и ваших сотрудников. Памятка предназначена для информирования CSHO о возможностях различных типов электроизмерительных приборов и содержит примеры измерений, подходящих для каждого прибора. Он задуман как практический документ, основанный на конкретных инструментах, которыми владеет OSHA. Пожалуйста, распространите его среди всех CSHO в ваших офисах. Если у вас или ваших сотрудников возникнут какие-либо вопросы, свяжитесь с Джоном Энглертом из лаборатории Цинциннати по телефону FTS 684-3721.

Полевая служба Памятка Использование электрических тестеров от OSHA по соблюдению нормативных требований

OSHA Cincinnati Laboratory
USPO Build — OSHA

Лаборатория Цинциннати

ИСПОЛЬЗОВАНИЕ ЭЛЕКТРИЧЕСКИХ ТЕСТЕРОВ СООТВЕТСТВУЮЩИМИ СООТВЕТСТВУЮЩИМ СООТВЕТСТВИЯМ OSHA

ОБЩИЕ СВЕДЕНИЯ:

инструменты могут быть использованы.

Существует множество приборов, которые можно отнести к общей категории электрических тестеров. Как правило, этот термин был бы настолько широким, что не поддавался бы исчерпывающему списку и руководству по применению на таком коротком носителе, как памятка полевой службы. Однако список портативных тестеров, обычно используемых для обеспечения соответствия требованиям, более управляем.

ПЕРЕЧЕНЬ ЭЛЕКТРИЧЕСКИХ ТЕСТЕРОВ, ИСПОЛЬЗУЕМЫХ OSHA:

1. Мультиметры (вольт, ом, ампер)

a) портативный размер
b) карманный размер

2. Измерители тока с зажимом
3. Мегаомметры
4. Тестеры батарей
5. Измерители импеданса провода заземления (Woodhead GLIT’S & ECOS 1020)

1О. Детектор напряжения переменного тока (TicTracers и биомедицинские полевые датчики)

МУЛЬТИМЕТЫ:

Мультиметры являются наиболее широко используемыми измерительными приборами электриками и электронщиками. Эти измерители обычно измеряют напряжение переменного и постоянного тока; Измерения переменного и постоянного тока, а также сопротивления — отсюда и название мультиметра. Специалисты OSHA обычно имеют мультиметры, которые относительно недороги, небольшого размера, с умеренной точностью и гибкостью. Поскольку мультиметры являются товаром массового рынка, удельная стоимость этих приборов относительно низка, поэтому некоторые очень экономичные устройства по-прежнему являются измерителями высокого качества.

a) Портативные приборы Прибор Fluke Model 21, приобретенный OSHA, является примером экономичного прибора с хорошей точностью и рядом превосходных функций, включая автоматический выбор диапазона, цифровое считывание и удержание касанием. Сотрудник по соблюдению требований может использовать этот прибор для проверок безопасности и других действий с высокой степенью уверенности в том, что показания достаточно точны для его приложений.

Fluke 21 может измерять 750 вольт переменного тока и 1000 вольт постоянного тока. Однако напряжения на этих уровнях могут быть очень опасными, и не следует проводить измерения выше 120 вольт, если только оператор не обучен работе с такими приложениями.

b) Карманный мультиметр (Heath Model SM 2300) представляет собой более специализированную версию мультиметра. Из-за его небольшого размера офицеры по обеспечению соответствия могут постоянно носить его с собой или в своем портфеле так же, как шариковые ручки. Хотя Heath SM 2300 достаточно точен для большинства задач, связанных с соблюдением нормативных требований, небольшой размер измерителя может быть недостатком для таких приложений. Особенно это касается короткой длины измерительных проводов и небольших размеров щупов. Мы предлагаем использовать карманный измеритель в первую очередь для устранения неполадок и проверки собственных приборов сотрудника по обеспечению соблюдения нормативных требований, а полнофункциональный измерительный прибор использовать для деятельности по обеспечению соблюдения нормативных требований. CSHO рекомендуется избегать использования этих счетчиков для измерений выше 120 вольт.

Возможности применения мультиметра настолько многочисленны, что невозможно составить полный список. Некоторые типичные приложения перечислены в приложении.

НАКЛАДНЫЕ АМПЕРОМЕТРЫ:

Многие мультиметры имеют диапазоны, позволяющие измерять ток без использования отдельных пробников, но для этого требуется разъединить цепь и снова подключить мультиметр последовательно с цепью. Эта операция может быть опасной при работе с силовыми цепями, и ее следует избегать специалистам по контролю за соблюдением нормативных требований OSHA.

Прижимные амперметры позволяют измерять переменный или постоянный ток без отключения цепи. Накладной щуп зажимается вокруг провода, не прокалывая его изоляцию. Измерение тока достигается за счет индуктивной связи. Во многих промышленных приложениях это единственный практичный и безопасный метод измерения тока.

Измерители тока с клипсой поставляются как полностью автономные приборы или как дополнительные щупы для мультиметров. Накладные пробники, измеряющие переменный ток, относительно просты и недороги. Щупы для измерения постоянного тока более сложны и дороги.

Сотрудникам Управления по охране труда и гигиене труда (OSHA) в качестве аксессуара к Fluke Model 21 предоставляется прикрепляемый датчик переменного тока. Этот датчик можно использовать для измерения переменного тока силой до 150 ампер. Пробник используется с функцией измерения напряжения мультиметра (не в режиме измерения тока), и его можно использовать с любым мультиметром, имеющим соответствующий диапазон напряжения. Накладные датчики постоянного тока не поставляются.

МЕГОММЕТРЫ:

При сопротивлении свыше 10 МОм (МОм) необходимо высокое напряжение (от 500 до 1000 вольт) для создания достаточного тока для осуществления измерения сопротивления. Также требуется вольтметр с более высоким входным сопротивлением, чем у обычного омметра. Мегаомметр или «мегомметр» — это прибор, отвечающий этим требованиям и способный измерять сопротивление до 1012 Ом (1 ТОм). Он используется для измерения сопротивления изоляции и других высоких сопротивлений. Он также используется для проверки непрерывности, заземления и короткого замыкания в общих электроэнергетических работах. Основная схема мегомметра аналогична омметрической части мультиметра, за исключением улучшенного детектора и высокого напряжения питания. В более старых моделях используются генераторы напряжения с ручным приводом, а в новых моделях используются батареи с повышающими трансформаторами.

АККУМУЛЯТОРНЫЕ ТЕСТЕРЫ:

Аккумуляторные тестеры обычно представляют собой не что иное, как простой вольтметр с несколькими встроенными нагрузочными резисторами. Резисторы обеспечивают нагрузку для тестируемых батарей, а вольтметр измеряет падение напряжения на резисторе. Нагрузочные резисторы рассчитаны на типичные эксплуатационные нагрузки для стандартных батарей; таким образом, прибор будет иметь набор тестовых положений, соответствующих различным типам батарей (обычно только серийным потребительским батареям).

Тестер аккумуляторов Simpson Model 379 широко доступен для специалистов по контролю за соблюдением нормативных требований OSHA. Он не выполняет никаких функций, которые нельзя было бы выполнить с помощью мультиметра и нескольких резисторов. Его преимущества в том, что все встроено в один пакет, и он настолько прост в использовании, что даже у самого неискушенного оператора не должно возникнуть проблем. Недостатки заключаются в том, что он намного больше, чем карманный мультиметр, и что многие аккумуляторные блоки, используемые в приборах промышленной гигиены, не попадают в стандартный диапазон напряжения или рабочей нагрузки, поэтому их нельзя должным образом проверить с помощью модели 379..

ПРИБОРЫ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО ПРОВОДА (WOODHEAD GLIT’S & ECOS MODEL 1020):

Прибор для измерения полного сопротивления заземляющего провода представляет собой специальное устройство для проверки полного сопротивления заземляющего провода к розеткам на 120 В переменного тока. Большинство производителей и моделей имеют функцию измерения тока утечки. В прибор могут быть встроены и другие функции, такие как проверка полярности проводки (та же функция, которую обеспечивают простые тестеры розеток).

Преимущество тестера импеданса заземляющего провода заключается в том, что он использует проводку ответвленной цепи в качестве испытательного вывода к заземляющей шине коробки автоматического выключателя и выполняет проверку при подаче питания на ответвленную цепь.

Эти устройства также поставляются с переходной вилкой для отсоединения провода заземления оборудования от провода заземления розетки 120 В переменного тока. Это временное условие проверки необходимо для проверки тока утечки, поскольку оно позволяет подключить тестер последовательно к заземляющему проводу. Тот же адаптер позволит провести эквивалентную проверку с использованием полнофункционального мультиметра.

ТЕСТЕРЫ РОЗЕТОК:

Тестер розеток — это очень простые устройства, используемые для определения правильности подключения электрической розетки 15 или 20 А, 120 В переменного тока (горячая к горячей, нейтраль к нейтрали, земля к земле). Эти тестеры используют систему с тремя индикаторами, которая сообщает пользователю, есть ли питание в розетке и, если да, то правильно ли подключена розетка. Эти показания достигаются путем наблюдения за тем, какие индикаторы горят в тестере.

Тестер розеток не выполняет никаких функций, которые нельзя было бы выполнить с помощью мультиметра. Их преимущество в том, что они маленькие, простые в использовании, легко читаемые и очень дешевые. Они также безопаснее в использовании, поскольку имеют соответствующую вилку на 120 В переменного тока. Если специалист по контролю должен использовать мультиметр только со стандартными измерительными проводами, он должен воткнуть круглый измерительный щуп в разъем с прорезью. Он увеличивает риск удара током или повреждения тестируемой вилки.

ПРЕРЫВАТЕЛИ ЦЕПИ ЗАМЫКАНИЯ НА ЗЕМЛЮ:

Тестер прерывателей цепи замыкания на землю — это устройство, которое используется для тестирования прерывателей цепи замыкания на землю (GFCI). GFCI используется для защиты людей, использующих электрическое оборудование или инструменты. Блок GFCI размещается на линии между источником электроэнергии и используемым электрооборудованием. GFCI постоянно измеряет величину тока, который выходит из «горячего» провода и возвращается через нейтраль, и сравнивает два показания. Если разница между двумя показаниями превышает определенную величину, обычно от 5 до 7 мА, внутренний выключатель GFCI отключает питание оборудования. Предполагается, что несоответствие тока между горячим и нейтральным проводом вызвано замыканием на землю. Тестеры GFCI используются для проверки правильности работы GFCI. Тестеры GFCI работают, шунтируя небольшой ток от незаземленного «горячего» провода к проводу заземления. Это приводит к тому, что GFCI определяет состояние замыкания на землю, поскольку в нейтральном проводе отсутствует ток. Некоторые тестеры используют фиксированную величину тока, обычно от 5 до 7 мА, для проверки GFCI. Другие тестеры могут варьировать величину тока, шунтируемого на заземляющий провод, чтобы более точно определить значение, при котором срабатывает GFCI. Важно убедиться, что блоки GFCI работают правильно, чтобы избежать возможных опасностей поражения электрическим током.

Ручные мультиметры нельзя использовать для выполнения функции GFCI.

ЭЛЕКТРОСТАТИЧЕСКИЕ ФИЛЬМОМЕРЫ:

Электростатические полемеры измеряют потенциал электрического поля, окружающего заряженный объект. При наличии достаточного заряда может возникнуть электростатический разряд, который может стать источником воспламенения горючих газов, повредить чувствительные электронные схемы и может быть опасен для рабочих. Измеряя поле на заданном расстоянии от заряженного объекта, можно определить электрический потенциал или напряжение на поверхности объекта. Важны как напряжение (например, количество свободных электронов на единицу площади), так и количество заряда (например, общее количество свободных электронов на объекте), удерживаемое объектом. Количество заряда зависит от размера объекта, формы, массы, материалов, из которых состоит объект, и напряжения на объекте. Напряжение измеряется в вольтах, а количество заряда измеряется в кулонах. Измерить фактический заряд объекта в кулонах сложно, но легко измерить электростатический потенциал (напряжение) объекта. Напряжение можно измерить, не касаясь объекта; это делается путем соединения счетчика с электростатическим полем вокруг объекта.

Как правило, электростатические напряжения CSHO интересны для измерения в диапазоне от 500 до 30 000 вольт. Количественное измерение электростатических напряжений с помощью мультиметра невозможно по двум причинам: 1) мультиметры не имеют достаточно высоких диапазонов измерения, 2) прикосновение испытательного щупа к заряженному объекту приведет к разрядке электростатического заряда.

ДАТЧИКИ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА:

Детекторы напряжения переменного тока представляют собой портативные приборы, используемые для обнаружения напряжения переменного тока без фактического соединения или контакта.

TIF TicTracer — это детектор напряжения переменного тока, широко используемый сотрудниками Управления по охране труда и гигиене труда (OSHA). Инструмент держится в руке оператора и используется для зондирования провода или другого объекта с помощью изолированного наконечника инструмента. Этот прибор обнаруживает электрическое поле, возникающее вокруг объекта, и выдает звуковой сигнал при наличии напряжения переменного тока. Другие бренды могут использовать визуальные и/или звуковые выходы.

TicTracers используются в основном в качестве инструмента для проверки панелей предохранителей, определения наличия напряжения в проводе, обнаружения обрывов в изолированных проводах и нагревательных элементах, скрытых в стенах, проверки розеток и выключателей, а также проверки правильности заземления электроинструментов и приборов. . Прибор неэффективен для определения наличия напряжения на проводах внутри металлического кабелепровода или трубки.

Преимуществами TicTracer являются низкая стоимость, небольшой размер, простота и удобство использования. Комплаенс-офицер может проверить большое количество оборудования за короткое время.

ПРИЛОЖЕНИЕ ПРИЛОЖЕНИЯ ДЛЯ МУЛЬТИМЕТРА

В следующем списке приведены несколько примеров использования мультиметра специалистом по соблюдению нормативных требований. Те области применения, для которых хорошо подходят карманные мультиметры, отмечены звездочками.

** Аккумуляторы. Аккумуляторы следует тестировать под нагрузкой. Самый простой способ сделать это — использовать мультиметр для измерения напряжения во время работы прибора. Еще один инструмент, который есть у офицера по соответствию для проверки аккумуляторов, — Simpson Model 379.. Это просто вольтметр специального назначения, разработанный специально для проверки батарей. К сожалению, он немного громоздкий, и он не был разработан с учетом аккумуляторов NiCad. Другой альтернативой является подключение нагрузочного резистора к клеммам аккумулятора и измерение напряжения с помощью мультиметра. Если у вас есть приложение, требующее нагрузочного резистора, вы можете позвонить в лабораторию Цинциннати за помощью.

** Зарядные устройства. Зарядные устройства для аккумуляторов являются одним из наиболее распространенных инструментов, используемых сотрудниками по обеспечению соблюдения нормативных требований. Этот факт часто недооценивают. Мультиметр — отличный инструмент для проверки зарядного устройства. Однако распространенной ошибкой является ожидание того, что открытое зарядное гнездо будет иметь то же значение напряжения, что и при подключении к аккумуляторной батарее. Зарядные устройства постоянного тока (рекомендуемый тип для никель-кадмиевых аккумуляторов) будут иметь гораздо более высокое напряжение холостого хода, чем при нормальной зарядной нагрузке. Зарядные устройства с постоянным потенциалом (тип, часто используемый для герметичных свинцово-кислотных аккумуляторов) обычно имеют напряжение холостого хода, близкое, но немного выше, чем при нормальной зарядной нагрузке. Зарядные устройства с постоянным потенциалом также называются зарядными устройствами с постоянным напряжением и зарядными устройствами с просачиванием вниз.

** Регистраторы выходов приборов. Когда самописец должен использоваться с прибором, а самописец не отвечает, мультиметр можно заменить самописцем, чтобы проверить наличие надлежащего выходного сигнала.

** Дистанционное считывание. Шкалы напряжения переменного или постоянного тока мультиметра могут использоваться в качестве дистанционного считывания при отсутствии пользовательских показаний или в случае повреждения штатного считывателя. Мультиметр подключается к разъему аналогового выхода прибора. Показания напряжения могут быть преобразованы в прямые показания таких параметров, как PPM, скорость потока или концентрация в процентах, с использованием применимых коэффициентов преобразования (масштабирования).

** Измерительные провода и кабели. Одной из наиболее распространенных проблем для техника или оператора, использующего электронные приборы, является повреждение кабелей и проводов. Портативные полевые приложения усугубляют проблему. CSHO будут сталкиваться со все большим и большим количеством ситуаций, когда им необходимо подключить записывающие устройства к приборам, регистраторы данных к приборам, блоки питания к приборам, зарядные устройства к блокам питания, микрофоны к приборам, линии дистанционного управления к приборам, удаленные датчики к приборам и т. д. Они обнаружат, что что кабели и измерительные провода часто ломаются или закорачиваются в месте сборки между кабелем и гнездом или вилкой. Первым шагом по устранению неполадок должно быть использование мультиметра для измерения сквозного сопротивления кабелей и измерительных проводов. Этот простой шаг позволит быстро определить открытые или закороченные кабели.

** Лампы. Ваш фонарик не будет работать. Проверьте сопротивление лампочки и проверьте рабочее напряжение аккумулятора.

** Предохранители. Это кажется достаточно простым, но на это часто не обращают внимания. Предохранители со стеклянным корпусом можно осмотреть визуально примерно в 95% случаев, но иногда оператор может быть обманут тем, что кажется исправным предохранителем. Предохранители с керамическим корпусом требуют использования мультиметра. Перегоревший предохранитель будет иметь бесконечное значение сопротивления, а исправный предохранитель укажет на короткое или очень низкое сопротивление.

— Утечка переменного напряжения. Проверьте наличие нежелательного напряжения переменного тока на металлических объектах, таких как осветительные приборы, оборудование в металлическом корпусе, кабелепровод и т. д. Это напряжение переменного тока обычно указывает на наличие двух нежелательных условий. Во-первых, это неадекватное заземление металлического предмета. Второй — токопроводящий путь между активной цепью и корпусом или другим металлическим компонентом. Токопроводящий путь может быть вызван неисправной изоляцией, закороченными компонентами или даже плохой конструкцией.

— Цепи под напряжением. Проверить наличие напряжения в цепи.

— Электропроводка Полярность розеток. Проверьте правильность подключения «горячих» и нулевых проводов к розетке электросети. Правильные показания: 120 вольт между горячим и нейтральным; 120 вольт между горячим и массой; и очень низкое напряжение между нейтралью и землей.

— Напряжение сети. Проверьте правильность напряжения в сети и колебания напряжения.

— Заземление. Предполагается, что соединение с землей отсутствует. Проверьте сопротивление объекта относительно земли.

— Потеря мощности. Прибор с питанием от сети переменного тока не работает или не включается. Проверьте дуплексную розетку на наличие напряжения переменного тока. Если напряжение присутствует, отсоедините вилку и проверьте сопротивление на вилке прибора, включая любой удлинитель для правильного подключения. Если цепь разомкнута, к прибору не поступает питание или перегорел предохранитель прибора.

— Экранирование. Проверить целостность экранирующих соединений.

— Проверка производительности насоса для отбора проб. Мультиметр можно использовать в сочетании с комплектами калибраторов насосов для проб, чтобы выполнять более полные проверки производительности насосов. Подробную информацию о простой и недорогой тестовой установке можно получить в лаборатории Цинциннати.

МЕРЫ БЕЗОПАСНОСТИ

В следующем списке приведены некоторые вопросы безопасности при использовании электрических тестеров. Это не исчерпывающий список, который охватывает обычные методы обеспечения безопасности, которые обычно изучаются на курсах по соблюдению требований безопасности или курсах электриков, а скорее охватывает некоторые характеристики и методы, характерные для приборов, используемых OSHA.

МУЛЬТИМЕТЫ ОПАСНОСТИ И МИФЫ

О мультиметрах иногда говорят, что маленькие измерительные провода могут расплавиться при проверке силовых цепей. Хотя в лаборатории Цинциннати никогда не сообщалось о таких случаях, это устойчивый миф.

Диапазоны измерения напряжения мультиметров рассчитаны на входное сопротивление в один мегаом (1 000 000 Ом) или выше. Даже при измерении 1000 вольт ток в измерительных проводах составляет менее 1 мА (обычно в микроамперном диапазоне). Такие уровни тока не расплавят даже очень тонкие провода.

При измерении тока может существовать потенциал для плавления измерительных проводов, если мультиметр был низкокачественным, плохо спроектированным устройством. Это связано с тем, что режим измерения тока типичного мультиметра требует, чтобы он был подключен последовательно с тестируемой цепью и чтобы весь ток цепи проходил через измеритель. Для защиты от превышения номинального тока измерителя любой качественный мультиметр имеет предохранитель на линии с измерительными проводами. Модель Fluke 21, используемая OSHA, имеет максимальный встроенный диапазон тока 300 миллиампер с предохранителем на входе. Предохранитель сгорит задолго до того, как будет достигнута точка плавления щупов. Использование встроенных функций измерения тока мультиметра требует преднамеренного отключения тестируемой цепи и последовательного включения мультиметра в цепь. Текущий режим измерения не будет возникать случайно, и не предполагается, что специалисты Управления по охране труда и промышленной гигиене США будут использовать Fluke Model 21 таким образом в цепях питания переменного тока. Опасность заключается не в плавлении тестовых проводов; это личное воздействие цепей активной мощности. Для таких применений предусмотрен пристегивающийся пробник переменного тока (рассмотренный в следующем тексте), поскольку он безопаснее и проще. При использовании накладного щупа нет опасности расплавления измерительного щупа.

Карманные мультиметры (Heath SM 2300), предоставленные инспекторам по контролю за соблюдением нормативных требований, не имеют режима измерения тока, поэтому попытка такого применения будет считаться серьезным неправильным использованием прибора.

Попытка использовать режимы сопротивления мультиметра в цепи под напряжением является серьезным неправильным использованием прибора. Такое неправильное использование, вероятно, приведет к выгоранию некоторых внутренних компонентов измерителя, но крайне маловероятно, что расплавятся измерительные провода. Это самая распространенная причина поломки мультиметра. Модель Fluke 21 имеет встроенную защиту от такого неправильного применения. Heath SM 2300 настолько дешев, что его не стоит ремонтировать после такого повреждения.

Серьезной проблемой при высоких напряжениях является целостность изоляции пробника и измерительных проводов. При напряжении 3500 вольт и выше ток будет проходить через воздушный зазор размером примерно 1/32 дюйма. Некоторые соединительные провода имеют такую ​​тонкую изоляцию. Небольшие отверстия или трещины в изоляции обеспечат необходимый путь дугообразования. Жир, пот или другие загрязняющие вещества, которые проникают в отверстия, усиливают ток или путь дуги и создают опасность поражения электрическим током при относительно скромных напряжениях. Сотрудникам OSHA по соответствию не следует напрямую подключать счетчики или датчики к высоким напряжениям (эмпирическое правило — 500 вольт или выше), если они специально не обучены этому и не имеют соответствующих высоковольтных испытательных датчиков.

Когда при использовании мультиметра летят искры, это обычно происходит из-за того, что оператор замкнул тестируемую цепь кончиками испытательного щупа, например, непреднамеренно прикоснувшись стороной щупа к корпусу при измерении напряжения питания. . Тестовые провода вряд ли расплавятся, но на концах тестового щупа, вероятно, останутся следы ожогов.

Еще один миф заключается в том, что мультиметр является настолько универсальным инструментом, что делает многие другие электрические тестеры излишними. Хотя мультиметр действительно универсален, некоторые другие приборы имеют функции, которые позволяют делать измерения проще и безопаснее. Рассмотрим, например, простые тестеры розеток на 120 В переменного тока. Проверка розеток на 120 В переменного тока, которая может занять один час с помощью тестера розеток, может занять целый день с помощью мультиметра. Другим хорошим примером является анализатор розеток и утечек ECOS модели 1020. Хотя для этого приложения можно использовать мультиметр, это нецелесообразно и может привести к серьезному нарушению работы. В других случаях, таких как тестер GFCI или мегомметр, нет альтернативной процедуры с использованием мультиметра.

ПРИБОРЫ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЯЮЩЕГО ПРОВОДА (WOODHEAD GLITs & ECOS, МОДЕЛЬ 1020:

Как указано в сервисной записке, тестер импеданса заземляющего провода представляет собой специализированное устройство для проверки полного сопротивления заземляющего провода по отношению к розеткам на 120 В переменного тока. Это устройство обеспечивает это. путем подачи импульса(ов) тока на заземляющий провод цепи. Величина импульса или импульсов достаточна для того, чтобы вызвать поражение электрическим током при определенных условиях. назад к шине коммутационного щита (вплоть до точки, где нейтральный и заземляющий провода подключены к общей шине), риск поражения электрическим током отсутствует. потенциал для шока существует.

Поражение электрическим током может произойти при следующих обстоятельствах:

1. Как указано, заземляющий провод неисправен (например, оборван). 2. Оператор тестера импеданса заземляющего провода не наблюдает за индикаторными лампами проводки.

3. В тестируемой цепи есть и другие активно используемые розетки.

4. Оборудование, подключенное к цепи других розеток, является инструментом с заземлением корпуса.

5. Обрыв заземляющего провода происходит в точке, расположенной ближе к распределительной коробке, чем испытуемая или используемая розетка.

6. Оператор тестера импеданса заземляющего провода нажимает кнопку проверки заземляющего провода и посылает импульс тока по поврежденному заземляющему проводу.

7. Оператор инструмента с заземленным корпусом может получить кратковременный удар током. Величина удара будет зависеть от того, насколько хорошо его тело образует траекторию движения по земле.

8. Хотя шок будет болезненным, он не будет смертельным из-за короткой продолжительности. В Woodhead Glit используется только одиночный импульс, в то время как модель ECOS 1020 имеет схему безопасности, которая определяет импеданс выше 75 Ом и автоматически отключается после нескольких импульсов.

ТЕСТЕРЫ РОЗЕТОК:

Тестер розеток — это очень простые устройства, используемые для определения правильности подключения электрической розетки на 15 или 20 ампер, 120 В переменного тока. Определенные легкие узоры указывают, открыта ли земля или подключена. Устройство обнаружит обрыв заземляющих проводов или заземляющих дорожек с высоким сопротивлением, но есть определенные редкие условия, при которых оно может давать ложные показания. Метод обнаружения устройства представляет собой простую серию неоновых пузырей с резистором, который подключается между горячим проводом и заземляющим проводом. Если и горячий, и заземляющий провода подключены правильно, ток в два-три мА потечет в заземляющий провод и включит свет. Достаточный ток будет протекать даже при относительно высоком импедансе заземляющего провода (до 1500 Ом). На самом деле можно отсоединить заземляющий провод и включить лампу, образовав пальцами путь тока, подключенный между цепью неонового света и землей.

Короче говоря, тестер розеток — не идеальное устройство. Существуют определенные неисправности, которые они не обнаружат.

Как проверить отсутствие напряжения

Рабочие условия не считаются безопасными только при выключении системы. Согласно обновленным стандартам NFPA и CSA, условия работы даже не считаются безопасными после установки блокирующих устройств. В редакциях NFPA 70E: Стандарт электробезопасности на рабочем месте и CSA Z462-18: Электробезопасность на рабочем месте от 2021 года обновлен критический язык, описывающий процесс установления и проверки электробезопасных условий работы, и теперь он включает важнейший этап проверки отсутствия напряжения.

Обновленные гармонизированные стандарты теперь согласовывают важные требования к стационарно установленным тестерам отсутствия напряжения, предоставляя производителям и предприятиям, работающим в Северной Америке, унифицированные рекомендации по проектным решениям, помогающим снизить риски в процессе испытаний. Более пристальный взгляд ясно показывает, как эти согласованные исключения в отношении отсутствия проверки напряжения дают возможность обеспечить последовательную и эффективную электрическую безопасность на рабочем месте.

От информации к исключению

Для обоих стандартов «исключение» — это полностью утвержденный метод, альтернативный вариант выполнения требования; в отличие от более распространенного значения поправки на редкое обстоятельство, как будто этого следует избегать. До 2018 года для проверки отсутствия напряжения требовался испытательный прибор с адекватными характеристиками, при этом не делалось различий между портативными и стационарными тестерами. Это означало, что кто-то должен был физически проверить отсутствие напряжения, процедура, которая обычно включала в себя квалифицированное лицо в средствах индивидуальной защиты (СИЗ), открывающее электрический шкаф для проверки с помощью ручного тестера.

В 2018 году в NFPA 70E было введено исключение, в котором описывалось, как постоянно установленные тестеры отсутствия напряжения также соответствуют требованиям без необходимости дополнительной проверки с помощью портативного или портативного тестера. Однако в выпуске CSA Z462 2018 г. добавлена ​​дополнительная формулировка в качестве информационного примечания, а не исключения. Гармонизация 2021 г. обновляет формулировку CSA с информационного примечания до исключения.

Рис. 1. Электрические шкафы, защищенные VeriSafe, остаются заблокированными до тех пор, пока не будет подтверждено отсутствие напряжения. Предоставлено: Panduit Corp.

Какая разница?

Исключение 1 к NFPA 70E-2021 120.5 (7) описывает, как постоянно установленный тестер отсутствия напряжения сам по себе удовлетворяет требованиям, без дальнейшего использования ручного тестера. Это позволяет предприятиям отказаться от сложности и дополнительной опасности поражения электрическим током, характерной для процедуры тестирования с помощью портативных устройств, и разработать стационарные тестеры в качестве инженерного средства контроля для снижения риска.

Информационное примечание 2018 года в CSA Z462 не имело такой же мощности, как исключение, а это означает, что средства, соответствующие этому стандарту, могли только дополнить проверку постоянно установленным тестером отсутствия напряжения, а не заменить его.

Хотя такое дополнение, очевидно, добавляло уровень безопасности, оно лишало объекты возможности создавать процедуры безопасности, чтобы в полной мере использовать преимущества стационарно установленного тестера.

Теперь, когда CSA Z462-2021 добавил Исключение 2 к 4.2.5(g), стационарные тестеры отсутствия напряжения являются одобренной альтернативой ручным тестерам.

Еще больше согласия

NFPA 70E и CSA Z462 также согласованы по двум другим важным причинам. Во-первых, они перечисляют требования, которым должны соответствовать стационарно установленные тестеры отсутствия напряжения с адекватными характеристиками. Во-вторых, они включают информационное примечание, помогающее интерпретировать, соответствует ли такое устройство требованиям исключения , со ссылкой на UL 1436 или стандарт Underwriters Laboratories для тестеров розеток и аналогичных индикаторных устройств.

Чтобы удовлетворить требования процесса проверки электробезопасного состояния работы, тестер отсутствия напряжения должен проверять проводники и точки цепи на месте работы, должен проверять как переменное, так и постоянное напряжение, междуфазное и между фазой и землей, должны быть проверены на удовлетворительную работу до и после испытаний, а также должны быть перечислены и маркированы для проверки отсутствия напряжения. Информационное примечание важно, поскольку требования, указанные в NFPA 70E и CSA Z462, не включают никаких технических спецификаций, рейтингов или стандартов проектирования, которые указывали бы на приемлемость устройства в рамках исключения.

Наряду с требованием, чтобы тестер был внесен в список и имел маркировку для целей отсутствия испытаний напряжением, ссылка на UL 1436 разъясняет, какие тестеры квалифицируются как адекватно оцененные и разрешенные к использованию для этой цели. Кроме того, UL 1436 содержит требования к другим функциям, необходимым для надежного определения отсутствия напряжения с помощью стационарно установленного тестера. Сюда входят, среди прочего, такие функции, как тест установки, активные индикаторы и требования функциональной безопасности.

Важно отметить, что если предприятие планирует использовать стационарно установленные тестеры отсутствия напряжения для улучшения своих процедур безопасности, выбранный тестер должен соответствовать требованиям для внесения в список и маркировки для этой цели. NFPA 70E и CSA Z462 согласованы на этом языке, и очень важно указать, что существуют другие стационарные продукты, которые могут измерять напряжение или, в случае порталов для проверки напряжения, облегчать измерение напряжения, но не отвечают требованиям, описанным в исключении. .

Рисунок 2: Визуальный дисплей позволяет любому пользователю легко определить уровни напряжения в электрических устройствах, защищенных VeriSafe. Предоставлено: Panduit Corp.

Устройства, не имеющие тестеров напряжения

Требования помогают уточнить, какие устройства могут иметь полезные функции, но фактически не проверяют электрически безопасные условия работы. Например, панельные измерители и индикаторы напряжения должны предупреждать человека о наличии напряжения, но их недостаточно для проверки отсутствия напряжения. Осторожные (и опытные) инженеры уже опережают игру. Тест, предназначенный для того, чтобы указать, что что-то присутствует, отличается от теста, предназначенного для того, чтобы сказать нам, что что-то отсутствует.

В случае щитового счетчика отсутствие напряжения не гарантируется из-за нескольких точек отказа, в том числе из-за того, как датчики подключены к источнику. Кроме того, панельный измеритель не соответствует важнейшим требованиям исключения: он не имеет функции самотестирования и (скорее всего) измеряет только между фазами и землей, а не между фазами. Точно так же страдают индикаторы напряжения: они не проверяют себя, не проверяют межфазное соединение и не проверяют проводники и части схемы на месте работы. Мало того, что индикаторы напряжения не указаны и не помечены для проверки отсутствия напряжения, OSHA заявило о своей позиции, согласно которой индикаторы напряжения нельзя использовать для проверки обесточивания оборудования.

Что насчет порталов для проверки напряжения?

Похоже, что тестовый портал поможет проверить отсутствие напряжения перед открытием панели. Однако там, где они, кажется, помогают, там, где они мешают — при тестировании через порталы человек не может подтвердить, что зонды находятся в правильном контакте. Поэтому возможен ложный отрицательный результат, и именно этого мы пытаемся избежать.

Аналогичным образом, контрольные выводы портала подводят напряжение к двери и часто имеют предохранители, что является идеальным для других целей безопасности, но в случае проверки отсутствия напряжения отрицательный тест может быть результатом действия этих предохранителей, что оборудование безопасности тестового портала работает правильно, вместо проверки того, что источник обесточен.

Рис. 3. Простота установки и обслуживания делает VeriSafe недорогим и ценным средством повышения безопасности. Предоставлено: Panduit Corp.

Фактическое отсутствие тестеров напряжения

Тестер отсутствия напряжения (AVT) специально разработан для подтверждения отсутствия напряжения, при этом не требуется, чтобы квалифицированный специалист открывал дверцы оборудования и потенциально подвергал себя опасности поражения электрическим током (см. рис. 1). АВТ позволяют человеку нажать кнопку, которая запускает тестовую последовательность, отвечающую всем требованиям для проверки отсутствия напряжения. AVT автоматически выполняет самотестирование с известным источником напряжения и проверяет наличие прямого контакта с цепью во время тестирования (см. рис. 2). Затем он проверяет отсутствие напряжения переменного и постоянного тока — фаза-земля и фаза-фаза.

Возможность тестирования AVT позволяет повысить эффективность объекта и, в отличие от ручного тестирования, выполняется без риска поражения электрическим током. Обеспечение безопасности эффективного процесса также является целью стандарта UL 1436, полное описание которого выходит за рамки этой статьи, но он включает в себя ряд отказоустойчивых и расширенных функций обеспечения надежности.

Заглядывая вперед

Редакции NFPA 70E и CSA Z462 2021 года помогают производственным и коммерческим предприятиям улучшить процедуры электробезопасности, предоставляя четкие и согласованные стандарты для использования стационарно установленных тестеров отсутствия напряжения в рамках процесса обеспечения электробезопасности. рабочее состояние (см. рис. 3).

По мере того, как все больше предприятий стремятся внедрить процедуры безопасности, менее подверженные человеческим ошибкам, инженерные решения, такие как AVT, помогают предприятиям снизить риск. Для получения дополнительной информации об использовании AVT для более эффективного инженерного подхода к безопасности обратитесь к своему партнеру по решениям для электрической инфраструктуры.

Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.

3 способа поиска и устранения неисправностей двигателей переменного тока с помощью тестера цепи

Двигатель переменного тока не работает должным образом. Что вы делаете? Перед заменой двигателя ознакомьтесь с тремя способами поиска и устранения неисправностей двигателя переменного тока с помощью тестера цепей.

Двигатели переменного тока — самый простой в использовании тип двигателей. После подключения питания двигатель переменного тока работает с определенной скоростью и останавливается при отключении питания. Когда двигатель переменного тока не работает, обычно это проблема с питанием или проводкой. Хитрость в определении причины заключается в том, чтобы изолировать потенциальные проблемы.

Что такое тестер цепи?

Тестер цепей (также известный как мультиметр или мультитестер) представляет собой электронный измерительный прибор, сочетающий в себе функции вольтметра, омметра и амперметра. Типичный тестер цепи может измерять напряжение, сопротивление и ток в цепи.

Сначала проверьте основную проводку.

Если двигатель подключен к источнику питания, но не работает, первое, что вы должны сделать, это проверить проводку и убедиться, что необходимые для работы компоненты находятся в хорошем рабочем состоянии. Поскольку в цепи питания может быть много компонентов, которые могут повлиять на работу двигателя, таких как реле, переключатели или контроллеры, начните с самой простой схемы. Это означает подключение двигателя переменного тока и конденсатора непосредственно к источнику питания переменного тока. Как только вы подтвердите, что двигатель работает, вы можете добавить компоненты обратно. Это может помочь вам проверить, являются ли компоненты хорошими или плохими.

СОВЕТ : Многие проблемы с двигателем переменного тока вызваны неисправными компонентами или неправильной проводкой. Чтобы упростить поиск и устранение неисправностей, изолируйте проблему, сначала выполнив поиск и устранение неисправностей в самой простой цепи. Как только это будет подтверждено, протестируйте каждый отдельный компонент по мере их добавления в схему.

3 Что нужно проверить с помощью тестера цепей

Вот три способа найти причину неисправности двигателя переменного тока.

1. Сравните приложенное напряжение с напряжением на клеммах конденсатора. 2. Проверьте, проходит ли электричество через удлинительный кабель. 3. Проверьте сопротивление обмотки двигателя.

Теперь мы покажем вам, как проводить каждое измерение и что оно подтверждает.

ТЕСТ 1. Сравнение приложенного напряжения с напряжением на клеммах конденсатора

При правильном подключении напряжение на клеммах конденсатора должно примерно в 1,7 раза превышать значение напряжения источника питания. Это подтверждает, что двигатель получает правильное напряжение.

С помощью тестера цепей A , как показано на схеме выше, подсоедините кончик красной иглы к оголенной части красного провода, а конец черной иглы — к оголенной части черного провода (и убедитесь, что хороший контакт). Убедитесь, что на двигатель подается правильное напряжение. Перед запуском выберите режим измерения напряжения переменного тока (обозначается буквой «V») на тестере цепей. При правильном подключении тестер цепи А покажет напряжение питания. Для простоты расчетов мы использовали в примере двигатель на 100 В переменного тока, поэтому на тестере цепи будет отображаться 100 В.

С помощью тестера цепей B , как показано на схеме выше, подсоедините кончик красной иглы к оголенной части красного провода, а кончик черной иглы — к оголенной части белого провода. При правильном подключении тестер цепи покажет значение, примерно в 1,7 раза превышающее напряжение источника питания. В этом примере измеряется 170 В.

Сравните два измеренных напряжения. Напряжение на клеммах конденсатора (красный/белый) должно быть в 1,7 раза больше напряжения источника питания (черный/красный).

Что делать, если у меня нет тестера цепи/мультиметра?

Чтобы проверить, подключен ли какой-либо конденсатор в цепи, вручную проверните вал двигателя при включенном питании. Если конденсатор не подключен, он будет вращаться в том направлении, в котором вы прикладываете силу.

ОБЗОР:

ТЕСТ 2. Проверьте, проходит ли электричество по кабелю

Обрыв соединения цепи двигателя с источником питания может привести к неправильной работе двигателя. Выполнение следующего измерения может подтвердить, замкнута цепь или разомкнута.

Сделайте это при выключенном питании. Используйте тестер цепи C и D , как показано на приведенной выше схеме, чтобы проверить непрерывность кабелей от двигателя к источнику питания. Используйте черный и красный кончики игл тестера для подключения к открытым точкам соединения, ближайшим к двигателю, к источнику питания. Если в цепи нет разрыва, тестер цепи подаст звуковой сигнал.

ТЕСТ 3. Проверка сопротивления обмотки двигателя



Путем измерения сопротивления обмотки двигателя и сравнения значений с исходными расчетными значениями двигателя можно проверить электрическое состояние двигателя.

Перед измерением удалите из цепи все дополнительные компоненты, такие как удлинители и конденсатор. Переключите тестер цепей в режим измерения значения сопротивления. Использование Тестер цепей E и F на приведенной выше схеме подключите к открытым участкам выводных проводов непосредственно от двигателя.

В качестве примера мы снова используем двигатель на 100 В (модель: 2IK6A-JA). Для этого конкретного двигателя показания сопротивления обоих тестеров цепей E и F должны составлять 170 Ом. Если обмотка повреждена, тестер цепи покажет значение более нескольких тысяч Ом. Если есть внутреннее короткое замыкание, значение менее 170 Ом. Для других двигателей, пожалуйста, свяжитесь с производителем двигателя, чтобы узнать, какими должны быть расчетные значения. Существует допуск около +/- 10% для сопротивления обмотки.

Что делать, если мой двигатель не проходит эти тесты?

Если двигатель не работает, это может быть неисправность двигателя или неисправный компонент, из-за которого двигатель выглядит плохо. Примерами являются неисправные переключатели, реле, кабели или просто неправильное напряжение. Выполнение этих тестов даст ценные подсказки о том, что нужно исправить. Это примеры.

Если ваш двигатель не проходит Тест 1, проверьте/замените конденсатор или проводку. Если ваш двигатель не проходит тест 2, проверьте/замените кабель или разъем. Если ваш двигатель не проходит тест 3, замените двигатель.

Механические проблемы, такие как повреждение шарикоподшипника из-за чрезмерных радиальных или осевых нагрузок, также могут привести к остановке двигателя. Чтобы проверить это, снимите двигатель и редуктор и попробуйте повернуть вал в обоих направлениях. Если вал двигателя или вал редуктора кажется заблокированным без какой-либо нагрузки, значит, что-то не так. Ненормальный шум или трение при вращении вала могут указывать на повреждение или нарушение соосности. Лучше всего заменить двигатель и/или редуктор.

Еще один способ стать лучшим специалистом по поиску и устранению неисправностей двигателей — лучше понять продукт. Ознакомьтесь с этими соответствующими сообщениями, чтобы расширить свои знания о двигателях переменного тока (или обратитесь к нашим инженерам технической поддержки).

Похожие сообщения:

Проверка напряжения перед прикосновением

• 20 июля 2016 г.
• бклиетт

Категории: Без категорий

В этой процедуре мы рассмотрим метод «Проверка перед касанием», когда правильно подтверждается, что цепь обесточена. Мы рассмотрим следующие понятия:

• Принципы тестирования перед касанием
• Ключевое обучение одной компании
• Процедура ТБТ
• Другие проблемы, связанные с испытаниями

Большая часть нашего обсуждения будет относиться к системам низкого напряжения (600 вольт или ниже). Однако многие принципы, используемые для тестирования систем низкого напряжения (LVS), часто используются и при тестировании систем среднего напряжения (MVS), а также с небольшими корректировками.

Это фотография типичного стартера.

Один стартер

Теперь представим это на примере: один стартер выключен и обесточен. Кажется, что ничего не движется, и кажется безопасным начинать работу, но как убедиться, что стартер выключен и работает стабильно? Вот несколько ключевых принципов ТБТ.

• Считать, что все цепи находятся под напряжением до проведения испытаний
• Проверка каждого проводника, к которому нужно прикоснуться
• СИЗ требуется до завершения теста
• Знание оборудования обязательно
• Повторите проверку цепи, если непрерывность работы нарушена.

Выбор подходящего тестера

• Индикация нуля должна означать отсутствие напряжения
• Тестеры с ограничениями
  • Мультиметры могут иметь неправильную настройку… должен быть автоматический выбор диапазона
  • Некоторые тестеры соленоидов могут не всегда показывать
  • Датчики приближения могут давать ложные показания
• Тестер только напряжения должен использоваться для TBT

Средства индивидуальной защиты (СИЗ)

Требуемые защитные перчатки

В таблице 3-3. 9.1 документа NFPA 70E описываются различные категории риска опасности в классификациях, а также указывается, что перчатки, рассчитанные на номинальное напряжение, ТРЕБУЮТСЯ для всех испытаний напряжением выше 50 Вольт.

Таблица безопасности

Надлежащие средства индивидуальной защиты от дугового разряда также необходимы при тестировании любой электрической цепи высокой мощности. Обязательно подтвердите это, указав минимальные требования к СИЗ, а также дополнительные требования к противопожарной одежде в соответствии с таблицами вашего объекта, размещенными в ECR. Если вам нужна подходящая спецодежда, убедитесь, что вам ее предоставляет надежная и проверенная компания по производству спецодежды. Наряду с одеждой убедитесь, что у сотрудников есть соответствующие перчатки и маски для лица, чтобы защитить как можно большую часть тела. Было бы неплохо поискать защитные маски, достаточно толстые, чтобы защитить их лицо, но при этом совершенно не мешающие дыханию. Справочник NEC 2005 года требовал, чтобы на распределительном устройстве были размещены этикетки с предупреждением о высокой энергии. Thes>Отсутствие проверки напряжения

Счетчик необходимо всегда проверять до и после проверки отсутствия напряжения. Источник напряжения должен быть того же типа. Например, если вы тестируете цепь переменного тока, вам следует протестировать счетчик с источником переменного тока. Правильное обращение с тестовым измерителем более важно при тестировании внутри перегруженной панели. Всегда сначала подключайте заземление или нейтраль черным проводом, а красный провод подключайте к измерителю. Конечно, тестирование электрооборудования может быть смертельно опасным, и его следует доверять только квалифицированным специалистам. Если вам потребуются какие-либо электрические услуги, может быть безопаснее и даже выгоднее обратиться к подобным электрическим компаниям, которые можно найти на сайте hometeamelectric.com/city-page/cathedral-city/ или на аналогичном веб-сайте.

Электрический тестер Fluke T Pro

Это позволяет увеличить досягаемость зонда, удерживая руку дальше от потенциального источника питания. После того, как часть оборудования, например стартер, будет должным образом обесточена и заблокирована, осмотрите ножевые лезвия. Перед выполнением любого теста убедитесь, что они физически отключены.

При проверке напряжения относительно земли обязательно используйте надежную точку проверки заземления. Вы можете убедиться, что контрольная точка безопасна, проверив ее с помощью известного источника напряжения или проверив непрерывность на другой контрольной точке заземления. При проверке на отсутствие пускателя вы можете столкнуться с двумя разными способами подачи трехфазного напряжения на контактор. На некоторых объектах заземляют фазу B на вторичной стороне понижающего трансформатора с диким треугольником и не предохраняют фазу B и пускатель. Фаза A C защищена предохранителем, а фаза B подключается непосредственно от верхнего болта зажима плавкого предохранителя к стороне линии контактора. Стартеры, подключенные таким образом, требуют проверки по девяти пунктам при доказательстве отсутствия проверки. Эти проверки будут

• Заземление на фазу A, фазу B и фазу C в верхней части зажимов предохранителей
• Заземление фаз A и C в нижней части зажимов предохранителей
• Затем от A до B, от A до C и от B до C на верхних зажимах предохранителей, а затем снова на нижних.

Показания напряжения

Если оборудование, которое только что было обесточено, все еще показывает напряжение, первое, что вам нужно сделать, это убедиться, что вы находитесь в правильной цепи. Вы можете сделать это, проверив свои схемы и этикетки. После того, как цепь проверена, вы должны определить, индуцируется ли напряжение, проверив ее с помощью измерителя низкого входного импеданса, который должен свести индуктивность к нулю. Если напряжение по-прежнему присутствует, проверьте цепь на возможное обратное питание или неисправность оборудования.

Наведенное напряжение

Предположим, например, что верхнее значение цифрового измерителя Z составляет 95 В, аналоговое значение составляет 80 В, а нижнее значение Z цифрового измерителя равно нулю вольт. Приведенные значения предназначены для примера и не предназначены для указания того, каким будет значение индуцированного напряжения в каждом случае, учитывая, что они различаются. Аналоговый измеритель обычно имеет более низкое значение импеданса, чем цифровой измеритель, в то время как измеритель с низким импедансом обычно снижает напряжение в цепи и, в конечном итоге, снижает напряжение до нуля.

Изолированные проводники

Тестер приближения следует использовать для первой проверки, если цепь изолирована или обмотана лентой. Из-за ограничений тестера по низкому напряжению на него не следует полагаться как на единственный выполненный тест. Если напряжение не указано, наденьте надлежащие средства индивидуальной защиты, поднимите проводник для проверки. Проверьте ноль вольт с помощью контактного измерителя. Если с помощью бесконтактного тестера отображается напряжение, убедитесь, что правильная цепь заблокирована. Если напряжение присутствует, нагрузите цепь на выключателе измерителем низкого импеданса и повторно проверьте изолированный проводник.

Проверка наведенного напряжения на изолированных проводниках

Обратное напряжение в зависимости от наведенного напряжения

Для этого теста может потребоваться более одного человека, или может потребоваться подключение счетчика к цепи. Бесконтактный тестер покажет наведенное напряжение на изолированном проводнике, но не покажет напряжение из-за нагрузки цепи измерителем с низким импедансом.

Рекомендации по тестированию систем среднего напряжения

В отличие от низкого напряжения, бесконтактный тестер для среднего напряжения является хорошим выбором в качестве теста перед измерителем касания в большинстве ситуаций. Это связано с тем, что цепи среднего напряжения создают сильное электрическое поле для испытаний. В результате проверка заземления на фазу и фаза на фазу с помощью контактного измерителя часто не требуется.

Распространенной ошибкой является попытка использовать бесконтактный тестер для индикации напряжения на экранированном проводнике.
