Как намотать катушку индуктивности для акустики

На рисунке показана оптимальная катушка индуктивности в смысле отношения индуктивности катушки и ее активному сопротивлению. Конструкция получается, когда внутренний диаметр цилиндрического слоя обмотки вдвое больше его высоты, а внешний диаметр в четыре раза больше высоты и в два раза больше внутреннего диаметра.

высота 1 см; внутренний диаметр 2 см; внешний диаметр 4 см.

Пример расчета

Современные программы по расчету пассивных фильтров для акустики, дают значение катушек индуктивности в мГн, здесь нужно перевести в мкГн, т.е. умножить на 1000.

Определим данные катушки с индуктивностью 1,25 мГн (или 1250 мкГн) разделительного фильтра, нагруженного динамиком сопротивлением 4 Ом.

Активное сопротивление рассчитываемой катушки должно составлять 5% сопротивления динамика. Это соотношение можно считать вполне приемлемым. Активное сопротивление катушки: R = 0,05 х 4 = 0,2 Ом.

откуда: L/R = 1250 / 0,2 = 6250 мкГн/Ом;
далее имеем: h = √ ((L/R) / 8,6)= √ (6250 / 8,6) = 26,96 мм;
длинна жилы:l = 187,3 х √ ( L х h) = 187,3 х √ (1250 х 26,96) = 34383 мм = 34,3 м;
количество витков: ω = 19,88√(L / h) = 19,88 х √ (1250 / 26,96) = 135,36 витков;
диаметр жилы:d =0,84h / √ ω = 0,84 х 26,96 / √ 135,36 = 1,95 мм;
масса намотки:
m = (h 3 х 10 -3 ) / 21,4 = (26,96 3 х 10 -3 ) / 21,4 = (19595,65 х 0,001) / 21,4= 0,9 кг.

Полученные значения должны быть округлены (в первую очередь диаметр жилы) до ближайшего стандартизированного. Окончательные значения индуктивности подгоняют путем отматывания нескольких витков обмотки, намотанной с некоторым превышением числа витков сравнительно с рассчитанным.

Итак имеем данные, которые понадобятся для расчета будущей катушки:

высота намотки h = 26,96 мм;
значит внутренний диаметр a = 53,92 мм;
соответственно внешний: b = 107,84 мм;

длинна жилы: 34,3 м;
количество витков: 135;
диаметр жилы, соответствует стандартизированному: 1,95 мм (по меди).

Статья специально подготовлена для сайта ldsound.ru

13 комментариев:

Расчёт катушки индуктивности под динамик

Интересная статья но при расчете катушки 2,78 мГн получилась катушка h=40, a=80, b=160 ка кто большая слишком получилась.
У меня в 25 АС на 2,5 мГн гораздо меньше. Что делать не знаю.

Да, я знаю, что пересчет под индуктивность дает просто огромные размеры, но как указано в описании: “На рисунке показана оптимальная катушка индуктивности в смысле отношения индуктивности катушки и ее активному сопротивлению.”

пожалуйста рассчитайте катушку индуктивности в фильтр нч под динамик 20 ГДН-1-8 (10 ГД-30Б). прошу ВАС указать количество витков и диаметр оправки. В наличии имею провод диаметр 1,7 мм кв. длинной 36 метров.

Помогите пожалуйста рассчитать катушку индуктивности на 3.6 мГн проводом 1.18. Подскажите с размерами конструкции и количеством витков. Катушка на НЧ звено. Буду очень благодарен.

Данная статья поможет посчитать катушку под конкретный динамик и нужную индуктивность. Под диаметр жилы попробуйте здесь: http://coil32.ru/calc/multi-layer.html

Спасибо большое, по ссылке, что Вы дали выходит что-то более реальное.

Ещё-бы онлайн расчёт под эти формулы ) а так лет 20 мотаю по этой формуле, а в последнее время и фильтр для усилителей D класса тоже по ней делаю, что там максимум 22мкГн ))) звук как будто лучше!

Советую Вам калькуляторы сайта aie.sp.ru. Фильтры разных порядков: http://www.aie.sp.ru/Calculator_filter.html ; индуктивность: http://www.aie.sp.ru/Calculator_inductance_coil.html ; фазоинвертор: http://www.aie.sp.ru/Calculator_faz.html ; динамики, разные методики и многое другое. Правда, они тоже рекомендуют окончательную доводку по измерениям.

есть прекрасные программки, в которые забиты формулы из старого справочника радиолюбителя. Когда мотал огромную катушку, считал по этим формулам, совпало до долие мгн, удивился -не то слово. Вот ссылочка на кроссовер калькулятор этот https://cloud.mail.ru/public/rp1b/4Xrb82mhj

Бокарёв Александр Ростов-на-ДОНУ: Отличная программа. Теперь Excel с формулами под отечественные динамики не очень нужен(разве что для сверки полученных расчетов).

Осталось разгадать порядок рассчитанного кроссовера. R-L-C

“Легкая измена” номинала деталей, и крутой Чебышев легко мутирует в элипс, затем в плоского Баттерворта.(шутка с долей истины)

Константин, в этой программке сес считаем катушки, а есть другая программка LC_Filter , она считает номиналы фильтров и выдает ачх .https://cloud.mail.ru/public/Lyd1/S9m1hpsnW

имеет ли значение активное сопротивление катушки стоящей в фильтре параллельно ВЧ динамику

высота 1 см; внутренний диаметр 2 см; внешний диаметр 4 см.

Пример расчета

Определим данные катушки с индуктивностью 1,25 мГн (или 1250 мкГн) разделительного фильтра, нагруженного динамиком сопротивлением 4 Ом. Активное сопротивление рассчитываемой катушки должно составлять 5% сопротивления динамика. Это соотношение можно считать вполне приемлемым. Активное сопротивление катушки: R = 0,05 х 4 = 0,2 Ом.

откуда: L/R = 1250 / 0,2 = 6250 мкГн/Ом;
далее имеем: h = √ ((L/R) / 8,6)= √ (6250 / 8,6) = 26,96 мм;
длинна жилы:l = 187,3 х √ ( L х h) = 187,3 х √ (1250 х 26,96) = 34383 мм = 34,3 м;
количество витков: ω = 19,88√(L / h) = 19,88 х √ (1250 / 26,96) = 135,36 витков;
диаметр жилы:d =0,84h / √ ω = 0,84 х 26,96 / √ 135,36 = 1,95 мм;
масса намотки: m = (h 3 х 10 -3 ) / 21,4 = (26,96 3 х 10 -3 ) / 21,4 = (19595,65 х 0,001) / 21,4= 0,9 кг.

Итак имеем данные, которые понадобятся для расчета будущей катушки:

высота намотки h = 26,96 мм;
значит внутренний диаметр a = 53,92 мм;
соответственно внешний: b = 107,84 мм;
длинна жилы: 34,3 м;
количество витков: 135;
диаметр жилы, соответствует стандартизированному: 1,95 мм (по меди).

Статья специально подготовлена для сайта ldsound.ru

13 комментариев:

Расчёт катушки индуктивности под динамик

пожалуйста рассчитайте катушку индуктивности в фильтр нч под динамик 20 ГДН-1-8 (10 ГД-30Б).прошу ВАС указать количество витков и диаметр оправки. В наличии имею провод диаметр 1,7 мм кв. длинной 36 метров.

Спасибо большое, по ссылке, что Вы дали выходит что-то более реальное.

Осталось разгадать порядок рассчитанного кроссовера. R-L-C

имеет ли значение активное сопротивление катушки стоящей в фильтре параллельно ВЧ динамику

Телефоны берет звукоинженер, а не менеджер. Звоните

Технологии→
Хитрости→
Катушки индуктивности в фильтрах колонок

Добротность катушек, которые я мотаю для кроссоверов в акустику получается выше, чем у заводских, а активное сопротивление, при той же индуктивности – меньше. Звучат они заметно лучше заводских, особенно если их предварительно отслушать и поставить «по направлению».

Добротность у катушек большого диаметра, а я их делаю в виде бубликов – получается выше, чем у намотанных на обычных каркасах от трансформаторов или специальных каркасов для катушек. Для кроссоверов это – хорошо, т.к. крутизна среза кроссовера с высокодобротными катушками получается более резкой. Что приводит к снижению проникания сигнала в соседнюю полосу, а следовательно – к лучшей фильтрации.

Сами катушки и их каркасы периодически встречаются на радио рынках и барахолках. В СССР было выпущено бессчетное количество колонок S-90, S-50 и S-30. Вот как раз кроссоверы от этих колонок, либо детали от них попадаются довольно часто.

Форм фактор заводских катушек

Практически во всех зарубежных колонках, которые мне доводилось разбирать и переделывать стоят катушки, намотанные на каркасах малого диаметра и большой длины. Для увеличения индуктивности в них, как правило устанавливаются металлические сердечники из обычного прутка или пластин трансформаторной стали либо феррита.

Причина засилья подобных катушек в кроссоверах акустических систем – чисто практическая. Из-за того, что витки провода растянуты по большой длине и находятся на минимальном расстоянии от металлического сердечника, индуктивность катушки, выполненной в «длинном» форм-факторе получается максимально возможной. При этом из-за малой длины каждого элементарного витка, активное сопротивление такой катушки также – оказывается минимальным. «Вытянутый» конструктив позволяет довольно прилично уменьшить диаметр и, следовательно – сечение необходимого для намотки такой катушки провода, оставаясь в заданных инженерами параметрах индуктивности и активного сопротивления. Делают катушки в таком форм-факторе исключительно для того, чтобы сэкономить дорогостоящий медный провод.

У «длинных» катушек есть один, но жирный минус – их добротность намного ниже, чем у катушек, намотанных на каркасах большого диаметра. Добротность же – один из ее важнейших параметров, влияющих на крутизну среза звеньев кроссовера и подавление пиков излучения на частотной характеристике динамических головок.

В связи с невысокой добротностью, который показывают такие катушки будучи установленными в кроссоверах, крутизна среза НЧ/СЧ и СЧ/ВЧ звеньев фильтра оказывается недостаточной и на смежные динамические головки проникает сигнал из соседней полосы.

Если не вдаваться в теорию, то получается, то на частоте раздела звеньев кроссовера с малой крутизной спада одновременно играет и одна (например – НЧ) и вторая, смежная с ней головка (например – СЧ) головка. Такая синфазная работа двух головок на каком-то определенном участке частотного диапазона создает хорошо различаемую на слух интерференцию и дополнительные искажения.

Сердечники в катушках

В большинстве заводских катушек, применяемых для кроссоверов установлены ферромагнитные сердечники из пластин трансформатороной стали, или ферритовых стержней. Иногда встречаются катушки, намотанные на ферритовых каркасах, выполненных в форме цилиндра со щечками. Любой ферромагнетик, будучи введенным в катушку повышает ее индуктивность, а следовательно – для сохранения расчетных параметров, позволяет уменьшить витки и массу дорогостоящего медного провода.

К большому сожалению, ферромагнитные материалы в катушках на звук влияют ВСЕГДА отрицательно. Так, железные сердечники, при больших уровнях сигнала и соотвесттвенно – громкости, нередко входят в насыщение, что приводит к резкому росту искажений, вносимых катушкой. Хотя, казалось бы, катушка индуктивности это пассивный и теоретически – линейный элемент, откуда у него могут возникнуть искажения, свойственные скорее полупроводниковым приборам?

Я больше десяти раз проводил натурные эксперименты, когда в работающей колонке «по-горячему» менялись две катушки с одинаковой индуктивностью, одна с ферромагнитным сердечником, вторая – воздушная. И всегда это приводило к однозначному результату. При замене воздушной катушки на катушку с сердечником в звуке появлялись «синтетические» или «железные» нотки и заметные на слух искажения. Это слышали на 100 % все, кто вместе со мной проводил эксперименты.

При высокой добротности у катушки легче убрать «горбы» на АЧХ путем установки т.н. вырезного фильтра параллельно головке. Вырезной фильтр, это включенные последовательно конденсатор, катушка и резистор. Чем выше добротность катушки, тем больший номинал резистора можно поставить и тем меньше влияние вырезного фильтра на остальную АЧХ головки + цепь коррекции. Добротность, это отношение между реактивным и активным сопротивлением катушки Q = w L/R пот. Наматывая индуктивности более толстым проводом, чем у штатных я уменьшаю их активное сопротивление, в итоге добротность катушек – возрастает.

«Двойки» катушек испытывались в НЧ и СЧ звеньях кроссовера и ставились последовательно с динамическими головками.

Как я мотаю катушки

Я мотаю катушки для колонок самодельным литцендратом из 4-8 проводов диаметром 0,7-0,9 мм. Сначала все считал. Точно рассчитать количество витков у меня никогда получается. В итоге, мотаю на глаз, благо за свою жизнь сделал тысячи катушек и примерно знаю, какая будет индуктивность. Делаю так. Сначала мотаю пробную катушку одиночным проводом, и довожу ее индуктивность до требуемого номинала. Затем доматываю еще 15–20 % витков.

Далее, мотаю на несколько специальных оправок, такое же количество витков, как у пробной катушки. Если финальная катушка должна состоять из 6 проводов, тогда мотаю еще пять, если из 4-х, еще три и т.д. Количество изолированных моножил, которыми мотается итоговая катушка зависит от того, где она будет стоять. Если катушка нужна для включения последовательно с НЧ головкой, количество жил 6-8 штук, диаметр каждой 0,7-0,9 мм. Итоговое сечение: 3-4 кв.мм.

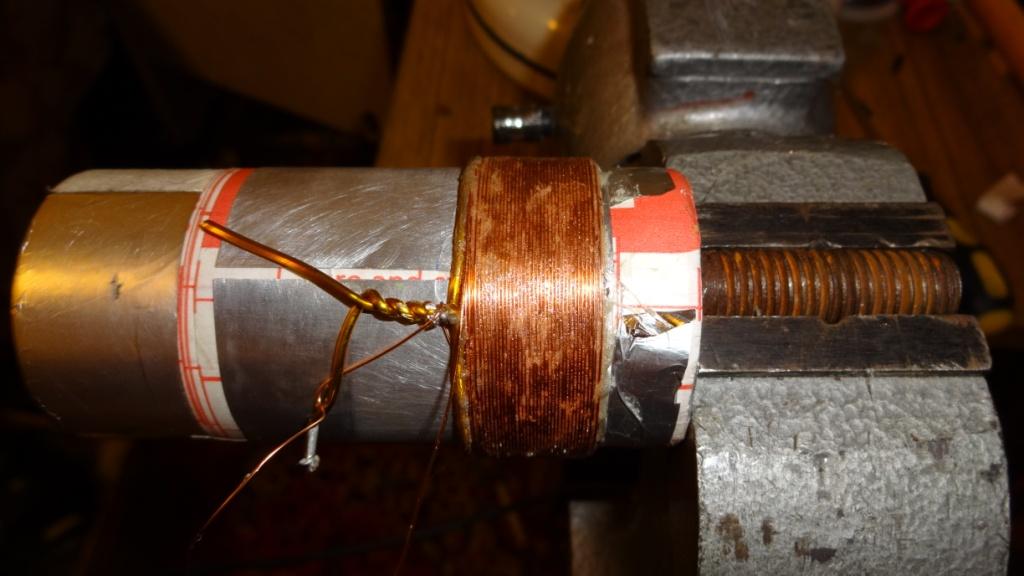

Вчера мотал две катушки для полочных колонок ProAc Studio 115, в каждую заложил по 6 жил диаметром 0,8 мм. Итоговое сечение провода 3 кв.мм. кол-во витков 200, индуктивность 2,5 мГн, сопротивление постоянному току 0,4 Ома. Диаметр катушки 140 мм, высота 50 мм, вес 2 Кг.

НЧ катушки можно мотать моно жилой большого диаметра, а вот катушки, стоящие последовательно с СЧ или СЧ/НЧ головкой, намного лучше играют, если они намотаны вот таким самодельным литцендратом. Из-за большей площади поверхности нескольких изолированных друг от друга проводников, чем у такой же по сечению моножилы, литцендрат намного лучше пропускает ВЧ сигнал чем одиночный провод. Хотя НЧ катушка и призвана к тому, чтобы высокие от басовой головки отрезать, многожильные катушки играют на слух легче и воздушнее и это – факт.

Намотав катушку, зачищаю (не обрывая) 4-8 проводов с двух сторон, скручиваю плоскогубцами и измеряю, что получилось. Индуктивность намотанной «литцендратом» катушки с 15-20 % превышением витков над пробной «моножильной», как правило оказывается чуть больше искомой. Далее, снимаю катушку с оправки и стягиваю ее 4-мя нейлоновыми хомутами. Получается довольно плотный «бублик» круглого, либо близкого к круглому сечения. Опять измеряю – индуктивность чуть возросла. Уминаю бублик на полу своим весом, а он 100 кг. Надо худеть! Индуктивность еще возросла. После этого отматываю 5-7 витков и не обрезая «литцендратный хвост», опять измеряю. Так довожу индуктивность катушки до искомой величины. После чего – обрезаю хвост, зачищаю его, а саму катушку в 2-3 слоя обматываю изолентой хорошего качества, прямо с нейлоновыми хомутами.

Если нужно соблюсти точность в 1-2 %, что случается редко – не обрезанным «хвостом» корректирую индуктивность, намотав пару витков в том же (для увеличения) или в противоположном (для уменьшения) направлении.

Преимущества такого способа намотки: Катушки выполненные по описанной технологии получаются относительно большого диаметра и малой толщины с почти тороидальным (в разрезе) сечением. Добротность катушек большого диаметра выше, чем намотанных на квадратных либо прямоугольных каркасах от трансформаторов, а сопротивление из-за тороидальной формы разреза катушки и круглой формы самой катушки – меньше.

Литцендрат для намотки НЧ, да и любых других катушек дает еще один «жирный» бонус: Для подключения динамиков и клемм к кроссоверам, с ним отпадает надобность в каких-то мягких проводах с непонятными акустическими свойствами. К примеру – литцендрат НЧ катушки колонок ProAc Studio 115 (из 6-ти моножил по 0,8 мм) получился настолько мягким, что его без боязни механического обрыва, удалось подпаять к лепесткам динамика и входным терминалам. Внутри колонки создается весьма высокое давление и соответственно – вибрации. В таких условиях распаивать лепестки динамика жесткой моножилой – получим риск обрыва. Ну и второй бонус – нет лишних проводов, значит нет 4-х лишних паек между ними, динамиками, катушками и входными терминалами.

Все вышеперечисленное благотворно влияет на звук, в чем я убеждался не один десяток раз.

Крепить катушку большого диаметра и малой толщины – просто. Я фиксирую ее к плате из текстолита при помощи 4-х нейлоновых хомутов. Если катушку нужно установить вертикально, то креплю ее между двумя пластинами стеклотекстолита при помощи 2-х хомутов к нижней пластине и 2-х к верхней. Сами пластины стягиваю болтами М-4. Получается очень жесткая двух-платная конструкция фильтра, в которой катушки можно расположить перпендикулярно друг другу, а значит – снизить их взаимное влияние.

Инструкция по намотке для коллег

Берете любую оправку, в данный момент я применяю оправки из бутылок для фанты или минеральной воды — и мотаете на ней пробную катушку. Я приноровился уже и примерно знаю, какое кол-во витков нужно намотать для того, чтобы получить нужную индуктивность. Могу потом составить таблицу. Намотав пробную катушку не снимая ее с оправки, измеряете получившуюся индуктивность. С начала провода делаете полную зачистку кончика, а там где получился теоретический конец, соскабливаете лак с одной стороны (провод при этом не обрезаете). Если индуктивности мало, обматываете поврежденный участок кусочком изоленты и доматываете какое-то кол-во витков, после чего провод обрезаете. Витки при намотке пробной катушки естественно считаете. После этого берете вторую оправку (бутылку) и наматываете на нее такое же кол во витков, ну и еще два-шесть раз повторяете такое же действие. У вас получается 4-10 оправок с намотанными катушками в одну сторону. Потом кладете все эти оправки в несколько картонных коробок на пол, оттягиваете от каждой оправки по кончику провода, соединяете их в пучок и наматываете общую катушку из 4-10 жил. Ваши оправки (бутылки) в лежачем положении и в коробках, никуда не укатываются и провод на них не путается.

У получившейся катушки из пучка индуктивность относительно одиночной катушки падает процентов на 10-20 не больше, не зависимо от количества проводов в пучке. Допустим, вы намотали на пробную катушку 150-170 витков провода 0,6-0,9 мм в диаметре и получили индуктивность в 1,3 мГн. После этого сделали еще 4 таких же катушки на бутылках. Потом все провода перемотали на одну общую оправку. Диаметр этой катушки из-за увеличившего сечения провода — вырос, длина каждого витка увеличилась, а кол-во витков естественно — уменьшилось. У вас в итоге получилось уже не 150-170, а 120-130 витков. И как итог — индуктивность вашей катушки упала с 1,3 мГн до 1,0-1,1 мГн.

Да и еще, подмеченная особенность. Индуктивность катушки зависит от кол-ва витков не линейно, а геометрически. начиная с 120-200 витков индуктивность прирастает очень быстро и для домотки недобранного номинала при таком кол-ве витков требуется лишь 5-15 дополнительных, чтобы базовая индуктивность возросла на 10-15 %.

Никакого удвоения или ушестерения падения индуктивности не происходит. Хотя по теории, в катушке, намотанной пучком проводов получается несколько одиночных (по количеству жил) катушек, соединенных параллельно. Индуктивность катушки, намотанной одиночным проводом практически совпадает с индуктивностью катушки, намотанной пучком изолированных друг от друга проводов и зависит только от количества витков. Вот такая история.

В будущем хочу сделать специальные разборные оправки под катушки разного диаметра и толщины. Это не так просто поскольку требует специальных проточек (4-х) для заведения стягивающих нейлоновых хомутов. Плюс оправки должны быть выполнены из немагнитного материала, желательно вообще их сделать не из металла, а например из: текстолита, эбонита, винипласта и т.д. Стягивать половинки такой оправки нужно немагнитными болтиками и гайками (из титана, дюраля или латуни). На сегодня я намотал за полтора года катушек 500-600 если не больше. Хочу заказать сначала один разборной каркас, попробую его в работе, скорректирую и потом уже закажу разные. Мне нужно, чтобы он состоял из двух половин, и на нем можно было мотать катушку формы тороида в сечении. На каркасе должны быть плоские проточки для стяжки катушки хомутами и при этом, чтобы когда каркас разъединялся, хомуты оставались на самом бублике с проводом. Короче, та еще задача.

Ноу хау от практика

Andrey Polischuk = У Вас есть нереализованный потенциал, если Вам это пригодится, то прекрасно. Я сам проектировал пассивные фильтры, и неоднократно применял следующее:

Часто пищалки имеют отдачу (чувствительность) на несколько дБ (иногда более десяти) больше, чем СЧ/НЧ динамики. Этот запас используется для коррекции АЧХ, а избыток отдачи ВЧ головки гасится резистивным делителем. Резисторы здесь нужны качественные, из немагнитных сплавов, иначе на высоких частотах возникнут искажения. Даже чистые сплавы, из которых делаются устанавливаемые в цепь пищалки резисторы содержат примеси железа, и пусть немного, но – искажают.

Однажды я подумал, а что, если сделать катушку с отводом, как автотрансформатор? Многие эту фишку пробовали, и я не изобретатель. Из минусов – самый верх с пищалки снять не удастся, из-за включенной с ней последовательной индуктивности.

Тут помогает трансформатор на длинной линии. Это и есть катушка, намотанная в несколько проводов, у которой полоса рабочих частот простирается до мегагерц.

Например, нам для фильтра нужна катушка в 100 витков, и резистивный делитель на 6 дБ. Самый удобный случай: Берём два провода, мотаем 50 витков и соединяем секции последовательно, к отводу – пищалку, или конденсатор компенсации и пищалку. Вуаля! Имеем фильтр плюс ослабление – 6 дБ без резисторов.

Я делал двух, трёх, и даже четырёхзаходные катушки, в зависимости от необходимого затухания. Этот метод особенно эффективен для мощных рупорных драйверов в сотни ватт.

Спасибо за подсказку, я попробую, еще бы нормально платили за такие апгрейды, было бы вообще хорошо. Резисторы для ВЧ и СЧ секций кроссоверов я последнее время мотаю из константана, складывая его вдвое для компенсации паразитной индуктивности. Играют они намного лучше, чем наши проволочные с5-5, с5-16 и с5-37, и не в пример лучше китайских цементно-керамических.

Пока что моё открытие, это симбиоз катушки и резистора в одной детали и самодельные низкоомные без индукционные резисторы из константановой проволоки диаметром 0,9 мм.

Поделюсь наработанным опытом по намотке бестрансформаторных катушек. Все расчеты, которые есть в интернете — приблизительные и мне не подошли, как я ни считал. В итоге лучше всего звучат (действительно лучше) катушки, намотанные интуитивно по приблизительным подсчетам. Я сейчас все катушки мотаю не моножилой, а маложильным литцендратом. Они звучат лучше даже в НЧ звене кроссовера басовых динамиков и это при частоте обреза 150-300 Гц. Причину не понимаю. Делал в виде эксперимента пару раз по две катушки одинакового диаметра и с одинаковым сечением провода, намотанные, одну — моножилой, вторую — литцендратом. Колонка с литцендратом в НЧ звене фильтра звучит быстрее, динамичнее и ярче на басах. Низ у нее получается очень упругим. Наматываю я такие катушки «на глазок», потом измеряю индуктивность и либо доматываю до десяти витков, либо отматываю. Короче, сейчас уже имею опыт и мотаю все катушки на глаз, и только потом немного корректирую кол-во витков. Не имею ни одного отрицательного отзыва от людей, которым я это делал. Подобные катушки в СЧ и ВЧ звеньях кроссоверов звучат еще лучше.

Как намотать катушку индуктивности

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Катушка индуктивности своими руками дроссель. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок.

Поиск данных по Вашему запросу:

Как намотать катушку индуктивности

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как произвести расчёт катушек индуктивности (однослойных, цилиндрических без сердечника)

Расчет катушек индуктивности для фильтров и схем

Катушка индуктивности

AUDIO INTERNATIONAL ENTERPRISE

Расчёт катушки индуктивности под динамик

Расчет катушки индуктивности

Катушка индуктивности своими руками (дроссель)

Конвертер величин

Катушки индуктивности для акустики

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как сделать катушку

Как произвести расчёт катушек индуктивности (однослойных, цилиндрических без сердечника)

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер.

В гостях у Самоделкина! Катушка индуктивности своими руками дроссель. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи! Подходит к теме. Цена: Индукционный нагреватель металла с воздушным охлаждением на Вт AliExpress. Цена: от Хорошие рыболовные катушки — успех рыбалки AliExpress.

Цена: от 0,5. Диоды — пассивные электронные компоненты для самоделок AliExpress. Похожие темы. Высокочувствительный металлоискатель цветных металлов. Почему электродвигатель потребялет ток? DC-DC преобразователь своими руками. Простая схема. Трансформатор для электрошокера. Экономичные дневные ходовые огни c противотуманками. Добавить комментарий. Привет, Гость! Зарегистрируйтесь Или войдите на сайт, если уже зарегистрированы Войти Добавьте самоделку Добавьте тему.

Онлайн чат Открыть чат. Последние комментарии Все комментарии. Самые комментируемые. Делаем из бензинового авто — электромобиль. Фильтр сетевой наводки 50 Гц. Простой генератор постоянного тока в качестве учебного пособия для детей. Новые самоделки на почту.

Расчет катушек индуктивности для фильтров и схем

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Соотношение величины поля к силе тока называется индуктивностью. Если провод свернуть кольцом или намотать на каркас, то получится катушка.

Катушка индуктивности

Онлайн расчет многослойной катушки. Калькулятор считает по алгоритму с применением эллиптических интегралов Максвелла. Катушка индуктивности — винтовая, спиральная или винтоспиральная катушка из свёрнутого изолированного проводника, обладающая значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. Индуктивность катушки зависит от ее геометрических размеров, числа витков и способа намотки катушки. Чем больше диаметр, длина намотки и число витков катушки, тем больше ее индуктивность. Все калькуляторы. Конвертеры Обратная связь Приложения. Учеба и наука — Математика —

AUDIO INTERNATIONAL ENTERPRISE

Катушка индуктивности представляет из себя точь-в-точь то же самое, но вместо нитки, лески или чего-нибудь еще там намотана обыкновенная медная проволока в изоляции. Изоляция может быть из бесцветного лака, из ПВХ-изоляции и даже из матерчатой. Тут фишка такая, что хоть и провода в катушке индуктивности очень плотно прилегают к друг другу, они все равно изолированы друг от друга. Если будете мотать катушки индуктивности своими руками, ни в коем случае не вздумайте брать обычный медный голый провод!

Как правильно намотать трансформатор и катушку индуктивности? Скажите что значат эти две точки на обозначении трансформатора?

Расчёт катушки индуктивности под динамик

Random converter. Калькулятор определяет индуктивность однослойной катушки. Пример: рассчитать индуктивность однослойной катушки без сердечника, состоящей из 10 витков на цилиндрическом каркасе диаметром 2 см; длина катушки 1 см. Введите диаметр каркаса катушки, число витков и длину катушки, выберите единицы и нажмите кнопку Рассчитать. Пример: рассчитать число витков и длину намотки катушки 10 мкГн, намотанной эмалированным проводом 0,65 мм диаметр с изоляцией 0,7 мм на оправке 2 см.

Расчет катушки индуктивности

Полезные советы. Расчет и изготовление катушки КВ диапазона для регенеративного Катушка индуктивности Виды катушек, практические опыты. Онлайн расчет индуктивности катушки. Собственная паразитная Намотка катушки металлоискателя своими руками Каталог самоделок. Катушка индуктивности, Энциклопедия юного техника, все о Намотка катушки индуктивности Сабвуфер своими руками.

Такой каркас позволяет мотать высокоиндуктивные катушки с индуктивностью до 10мГн, при активном сопротивлении всего 0,,2ом.

Катушка индуктивности своими руками (дроссель)

Как намотать катушку индуктивности

Данный расчет является примером для определения данных катушки индуктивности на воздушном сердечнике, нагруженной динамиком. В этом примере выбрана катушка без сердечника во избежание искажений, обусловленных перемагничиванием сердечника. На рисунке показана оптимальная катушка индуктивности в смысле отношения индуктивности катушки и ее активному сопротивлению. Конструкция получается, когда внутренний диаметр цилиндрического слоя обмотки вдвое больше его высоты, а внешний диаметр в четыре раза больше высоты и в два раза больше внутреннего диаметра.

Конвертер величин

Катушки индуктивности предназначены для фильтрации токов высокой частоты. Они устанавливаются в колебательных контурах и используются для других целей в электрических и электронных схемах. Готовое устройство заводского изготовления надёжнее в работе, но дороже, чем изготовленное своими руками. Кроме того, не всегда удаётся приобрести элемент с необходимыми характеристиками. Каркас устройства изготавливается из диэлектрика. Это может быть тонкий нефольгированный гетинакс, текстолит, а на тороидальных сердечниках —просто обмотка из лакоткани или аналогичного материала.

Индуктивность катушки зависит от ее размеров, количества витков и способа намотки.

Катушки индуктивности для акустики

Специальные высокоточные катушки индуктивности с воздушным сердечником для фильтров акустических систем, намотанные бескаркасным способом медным проводом ПЭТВ Благодаря специальному намоточному станку, мы можем производить катушки индуктивности для фильтра АС разной геометрии намотки, что обеспечивает наиболее оптимальные параметры для конкретной величины индуктивности. Все катушки имеют надежную фиксацию стяжками, что исключает ослабление, дрожание, сдвиг витков во время экслуатации в акустической системе микрофонный эффект. Номенклатура доступных для заказа катушек для кроссоверов имеет огромное число вариантов, диапазон размеров применяемых обмоточных проводов составляет от 0. Так же для заказа доступны катушки на каркасах с железным сердечником для НЧ динамика акустики, возможна намотка индуктивности свыше 10мГн. Бескаркасные катушки индуктивности на воздушном сердечнике часто используют для доработки заводской акустики, а именно замены дешевых катушек на сердечниках для улучшения качества звучания АС. Конечно, вы всегда можете сэкономить и намотать катушки своими руками, но подсчитайте свои трудозавтраты и время на закупку материала, оцените возможное качество на выходе.

Порой не заменима, для настройки многих радиоприёмников и применяется во многих устройствах. Следует отметить, что для эксклюзивных вещей, порой не достать эксклюзивных катушек, потому необходимо знать не только устройство катушки индуктивности, и формулы её расчёта, но и уметь мастерить катушки индуктивности самостоятельно. В этой статье любой начинающий радиолюбитель найдёт для себя пару полезных советов. Например, вытравить её непосредственно на плате.

Как намотать индуктор

спросил 4 года, 6 месяцев назад

Изменено 4 года, 6 месяцев назад

Просмотрено 2к раз

\$\начало группы\$

Когда вы наматываете катушку индуктивности и достигаете конца другой стороны, вы перескакиваете провод в начало и продолжаете намотку, или вы можете продолжать наматывать с другой стороны в начало для второго слоя провода? Будет ли отменено значение индуктивности. Я хочу сделать дроссель для радиочастотного генератора. Трудно сформулировать мой вопрос.

индуктор

\$\конечная группа\$

\$\начало группы\$

Будет ли отменено значение индуктивности

Представьте ток в одном витке провода. Допустим, ток 1 ампер движется по часовой стрелке в определенный момент времени. Если у вас есть два витка, намотанных в одном направлении, то токи в каждом проводе текут по часовой стрелке.

Вы создали магнитодвижущую силу (МДС) в 2 ампер-витка с помощью этих двух проводов, каждый из которых несет по 1 ампер. Этот MMF в равной степени мог быть создан с 1 проводом, несущим 2 ампера, или тысячей проводов, несущими 2 мА. Создаваемое магнитное поле будет одинаковым.

Теперь, если представить один виток, по которому течет ток против часовой стрелки, его магнитное поле нейтрализует один виток, по которому течет тот же ток по часовой стрелке.

Таким образом, при условии, что все токи движутся в одном направлении вокруг общей центральной линии, не будет компенсации ни магнитного поля, ни индуктивности.

\$\конечная группа\$

\$\начало группы\$

Пока вы продолжаете наматывать провод одинаково вокруг цилиндра, не имеет значения, наматываете ли вы первый слой вверх, а второй назад, или первый слой, направляйте провод обратно к первому концу и затем намотайте второй слой.

Большинство людей наматывают и обратно, но есть тонкое преимущество в том, чтобы наматывать только вверх, прокладывая провод между слоями. Собственная емкость катушки, намотанной таким образом, будет немного ниже, поэтому собственная резонансная частота будет немного выше. Однако этот метод используется редко, поскольку, если важна собственная емкость, существуют другие схемы обмотки, которые работают еще лучше, чтобы минимизировать ее.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Индуктор

— Почему так много места вокруг этих тороидальных обмоток?

\$\начало группы\$

Я недавно заметил, что некоторые тороиды обмотаны, и я считаю, что осталось огромное пространство, и я спрашиваю, есть ли какая-либо веская причина для этого. (или даже приемлемая причина подойдет). Я думаю, что если тороиды могут «скулить», то вам нужно относительно плотно обмотать провода вокруг сердечника, чтобы они не двигались, а не настроить их идеально для множества резонансных колебаний. Я также думаю, что DCR напрасно увеличивается, и поэтому эффективность снижается.

Возможными причинами для меня могут быть лучшая проводимость меди за счет меньшей деформации/деформационного упрочнения и, следовательно, устранение необходимости/желания отжига. Влияет ли индуктивность рассеяния?

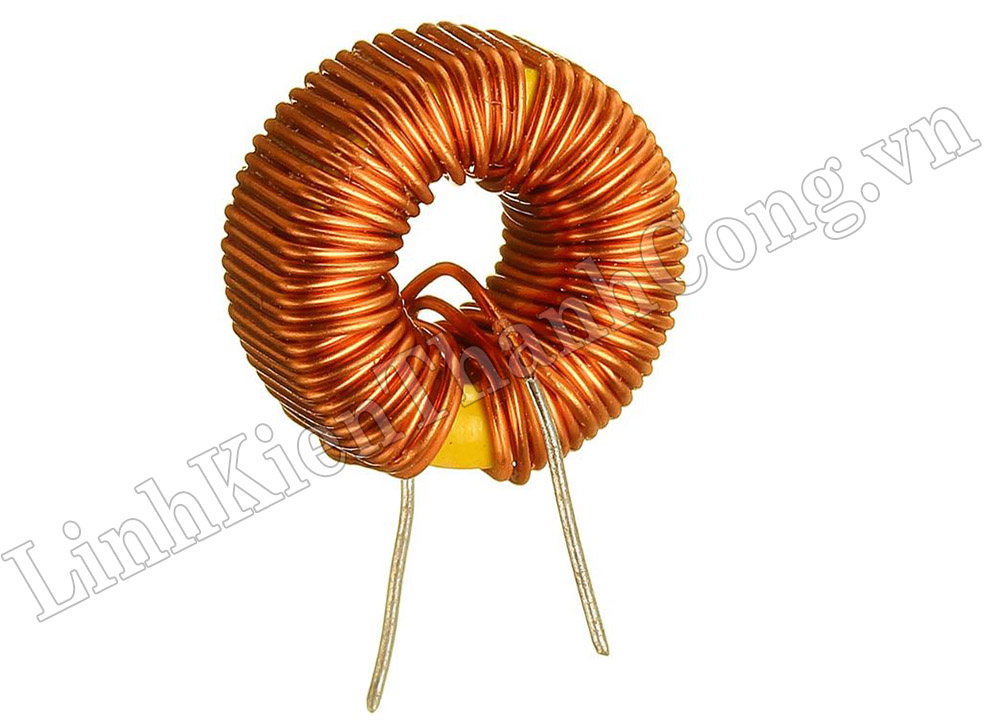

На этой фотке у всех бесполезно большие зазоры между проводами и жилой, кроме последней, которая условно плотно прилегает к жиле (хотя и толще). Вы должны увидеть, что для первого тороида есть пространство как внутри, так и снаружи.

РЕДАКТИРОВАТЬ:

Вот крупный план того, что я имею в виду, просто для ясности:

А вот еще один. Разве это не выглядит слишком легко деформироваться?

индуктор
провод
индуктивность
обмотка

\$\конечная группа\$

\$\начало группы\$

Единственное преимущество, которое я могу придумать, это охлаждение ядра. Сердечники из порошкового металла могут иметь тепловой выход из строя, поэтому может быть полезным их охлаждение за счет предотвращения потерь в меди и увеличения конвекции вокруг сердечника.

\$\конечная группа\$

\$\начало группы\$

Я видел тороидальные индуктивности и фильтры синфазных помех с большим количеством обмоток и отсутствием пространства между двумя соседними катушками.

Я видел тороидальные индуктивности и фильтры синфазных помех с несколькими обмотками и заметным пространством между двумя соседними катушками.

Зависит от величины целевой индуктивности, которую хочет сделать производитель.

Все изображенные вами Фильтры синфазных помех и индуктивности работают в диапазоне кГц, то есть низкой частоте.

В основном они используются на входе преобразователей переменного/постоянного тока в качестве фильтров электромагнитных помех для уменьшения кондуктивных помех, также известных как синфазные помехи.

Воздушный зазор между сердечником и обмотками:

В синфазных фильтрах и индуктивностях зазор между сердечником и обмотками вообще не должен существовать с точки зрения электромагнитных помех или функциональных характеристик.

Производители хотят ограничить магнитный поток H внутри сердечника, а не в воздухе.

Единственная причина, о которой я могу думать, это следующее: Провод был довольно толстым и его было не так просто согнуть.

\$\конечная группа\$

\$\начало группы\$

Рис. 1. Этот (из вашего монтажа), кажется, использует круглые обмотки на сердечнике с прямоугольным поперечным сечением (со скошенными углами). Это приводит к радиальным зазорам между проволокой и сердечником по направлению к центру внешней и внутренней поверхностей, но вблизи тангенциального контакта на фасках.

Рис. 2. Этот вариант имеет более квадратную и плотную намотку и не имеет радиальных зазоров в такой степени.

Я думаю, что эффект, вероятно, будет определяться намоточным оборудованием, катушкой, которая должна проходить через сердечник, и величиной натяжения, которое может быть приложено к проволоке во время намотки.

См. видеоролик Torroid Inductor Winding для одного примера низкотехнологичного производства типа, показанного на рис.

Как намотать катушку индуктивности для акустики

13 комментариев:

13 комментариев:

Как намотать катушку индуктивности

Как намотать катушку индуктивности

Дождитесь окончания поиска во всех базах.

Как произвести расчёт катушек индуктивности (однослойных, цилиндрических без сердечника)

Расчет катушек индуктивности для фильтров и схем

Катушка индуктивности

AUDIO INTERNATIONAL ENTERPRISE

Расчёт катушки индуктивности под динамик

Расчет катушки индуктивности

Катушка индуктивности своими руками (дроссель)

Как намотать катушку индуктивности

Конвертер величин

Катушки индуктивности для акустики

Как намотать индуктор

Зарегистрируйтесь или войдите в систему

Опубликовать как гость

Опубликовать как гость

— Почему так много места вокруг этих тороидальных обмоток?

alexxlab

Добавить комментарий Отменить ответ

Рубрики
