Измерение постоянного и переменного напряжения (режим вольтметра)

Изучение работы мультиметра начнем с режима измерения напряжения (режим вольтметра), так как для его измерения не требуется выполнять какие-либо переключения или отключения в цепи и технически оно реализуется наиболее просто.

Во-первых, необходимо определить какое напряжение вы собираетесь измерить – постоянное или переменное. Для этого внимательно изучите схемы электрические принципиальные данного щита или прибора, маркировочные бирки и кембрики на кабелях и проводах, маркировку клемм приборов и оборудования и обозначения на печатных платах прибора (если вы производите измерения внутри прибора, например, при его ремонте).

Для измерения постоянного напряжения (батарейки, аккумуляторы, выходы блоков питания постоянного тока, цепи питания большинства современных датчиков КИП, термоЭДС термопар) установите поворотный переключатель в положение DCV (или V=). Для измерения переменного напряжения (бытовая электрическая розетка, выходы источников бесперебойного питания 220В, осветительная сеть, цепи питания двигателей насосов, вентиляторов, трансформаторов и исполнительных механизмов) установите поворотный переключатель в положение ACV (или V~).

Во-вторых, после того как вы определили вид напряжения необходимо выбрать предел измерения. Если величина измеряемого напряжения не известна вам даже ориентировочно (например, у батарейки типа «Крона» постоянное напряжение 9В, а в бытовой розетке 220В переменного напряжения), то начинайте измерение с наибольшего предела измерения, уменьшая предел измерения до тех пор, пока измеренная величина не окажется максимально близка к пределу измерения, но при этом все еще будет меньше его. Например, для измерения постоянного напряжения вы установили предел 200В и при измерении напряжения получили значение равное 12,0В. Полученное значение напряжение 12В меньше следующего за 200В предела измерения мультиметра от 0 до 20В, а значит можно выбрать этот предел измерения.

Измерив тоже самое напряжение 12,0В на пределе 20В вы получили более точное значение напряжения 11,98В.

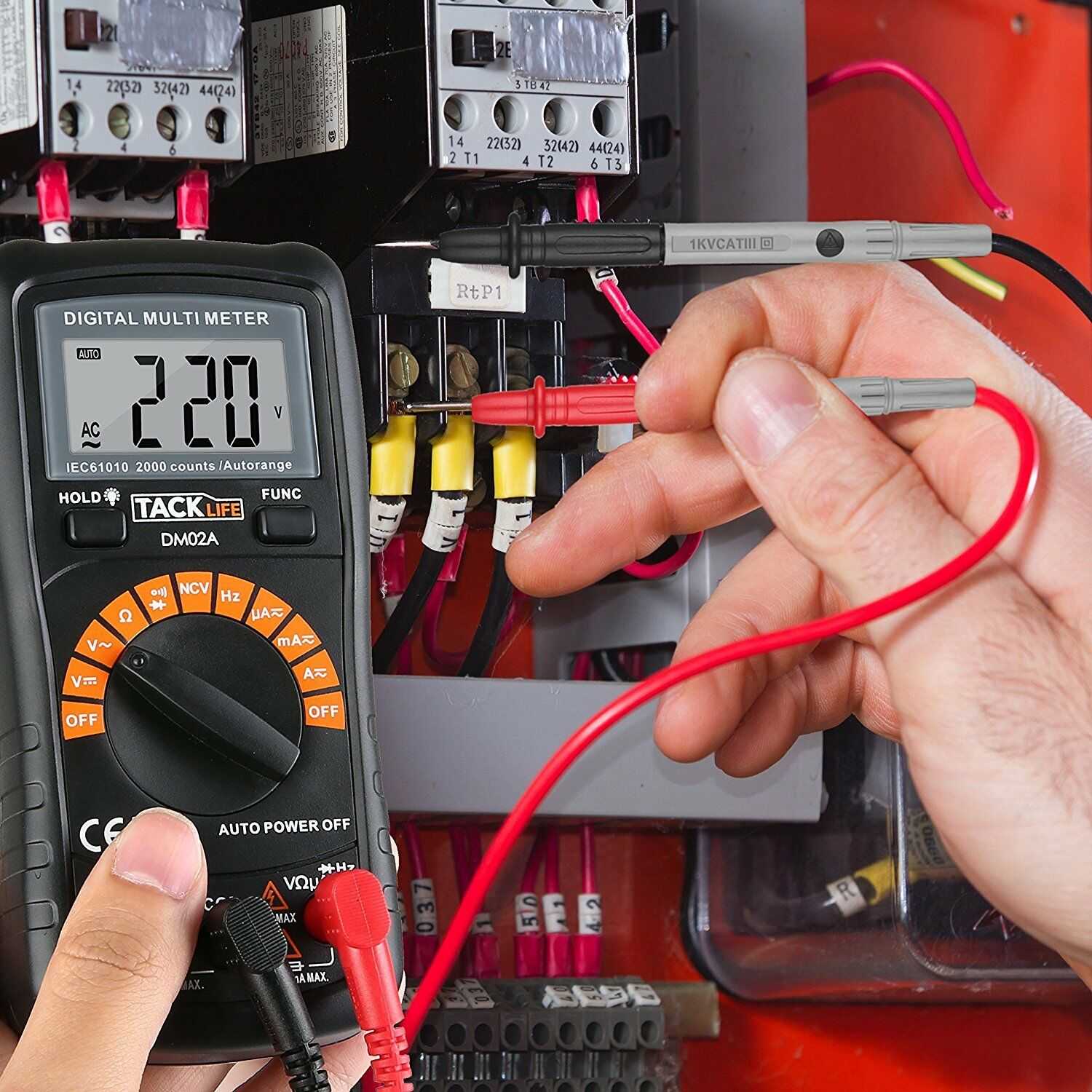

И в-третьих, для измерения напряжения на участке электрической цепи подключать мультиметр следует параллельно участку цепи, на котором необходимо измерить напряжение. Никаких разрывов или отключений цепи при этом выполнять не надо.

При работе с мультиметром в режиме измерения напряжения необходимо помнить, что:

— Измеряемое напряжение может быть опасно для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Рекомендую освежить свои знания правил и пройти тест по электробезопасности. При измерении высоких напряжений на дисплее мультиметра высвечиваются символы HV (high voltage — высокое напряжение) предупреждающие о риске поражения электрическим током;

— При измерении напряжения мультиметр подключается параллельно участку цепи, на котором необходимо измерить напряжение.

При этом для подключения мультиметра не требуется разрывать измеряемую цепь;

— Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения;

— Идеальный вольтметр имеет максимально большое активное и реактивное входное сопротивление, стремящееся к бесконечности.

При измерении напряжения важно правильно выбрать точку, относительно которой выполняются измерения. В цепях переменного тока измерения чаще всего выполняют относительно нулевого провода N, а в цепях постоянного тока — относительно общего провода, который также часто называют массой, шасси, землей, GND. Причем в цепях постоянного тока может быть несколько независимых и полностью гальванически развязанных между собой общих проводов, например GNDa (аналоговая «земля» аналоговой части схемы прибора) и GNDd (цифровая «земля» цифровой части прибора). В этом случае производить измерения в аналоговой части схемы прибора нужно относительно аналоговой земля GNDa, а в цифровой части схемы — относительно цифровой земли GNDd.

Следует помнить, что мультиметр DT 830B предназначен для измерения постоянного напряжения и переменного синусоидального напряжения с частотой от 45 до 450 Гц. Поэтому, для измерения напряжения (амплитуды) импульсов, напряжения высокой частоты, напряжения имеющего постоянную и переменную составляющую следует использовать осциллограф.

Если установить переключатель вида измерений мультиметра в положение измерения переменного напряжения и попробовать измерить постоянное напряжение, то мультиметр покажет нуль. Это связано с особенностями схемотехники цифрового мультиметра. Если же попытаться измерить переменное напряжение, установив переключатель в измерение постоянного напряжения, то мультиметр может выйти из строя. Коме того, мультиметром крайне не рекомендуется выполнять измерения переменного напряжения свыше 500В — с большой долей вероятности прибор может выйти из строя.

MultiMeter — CoderLessons.com

В предыдущих главах мы обсуждали вольтметры, амперметры и омметры. Эти измерительные приборы используются для измерения напряжения, тока и сопротивления соответственно. Это означает, что у нас есть отдельные измерительные приборы для измерения напряжения, тока и сопротивления.

Предположим, что если один измерительный прибор можно использовать для измерения величин, таких как напряжение, ток и сопротивление, по одному, то он называется мультиметром . Он получил название мультиметр, поскольку он может измерять несколько электрических величин по одному.

Мультиметр – это прибор, используемый для измерения постоянного и переменного напряжения, постоянного и переменного тока и сопротивлений нескольких диапазонов. Он также называется электронным мультиметром или измерителем напряжения (VOM).

Измерение постоянного напряжения

Часть принципиальной схемы мультиметра, которую можно использовать для измерения напряжения постоянного тока, показана на рисунке ниже.

Вышеуказанная схема выглядит как многодиапазонный вольтметр постоянного тока. Комбинация резистора последовательно с гальванометром PMMC представляет собой вольтметр постоянного тока . Таким образом, он может быть использован для измерения напряжения постоянного тока до определенного значения.

Мы можем увеличить диапазон напряжений постоянного тока, которые можно измерить с помощью того же вольтметра постоянного тока, увеличив значение сопротивления. эквивалентное значение сопротивления увеличивается, когда мы подключаем резисторы последовательно .

В приведенной выше схеме мы можем измерять напряжение постоянного тока до 2,5 В , используя комбинацию резисторов, R5 последовательно с гальванометром PMMC. Подключив резистор, R4 последовательно с предыдущей цепью, мы можем измерить напряжение постоянного тока до 10 В. Таким образом, мы можем увеличить диапазон напряжений постоянного тока, просто подключив резистор последовательно с предыдущей (более ранней) цепью.

Мы можем измерить напряжение постоянного тока в любых двух точках электрической цепи, подключив переключатель S к требуемому диапазону напряжения.

Измерение постоянного тока

Часть принципиальной схемы мультиметра, которую можно использовать для измерения постоянного тока, показана на рисунке ниже.

Вышеуказанная схема выглядит как многодиапазонный амперметр постоянного тока. Комбинация резистора параллельно с гальванометром PMMC представляет собой амперметр постоянного тока . Таким образом, он может быть использован для измерения постоянного тока до определенного значения.

Мы можем получить различные диапазоны постоянного тока, измеренные одним и тем же амперметром постоянного тока, поместив резисторы параллельно с предыдущим резистором. В приведенной выше схеме резистор R1 соединен последовательно с гальванометром PMMC, чтобы предотвратить повреждение счетчика из-за большого тока.

Мы можем измерить постоянный ток, который течет через любые две точки электрической цепи, подключив переключатель S к требуемому диапазону тока

Измерение переменного напряжения

Часть принципиальной схемы мультиметра, которую можно использовать для измерения напряжения переменного тока, показана на рисунке ниже.

Вышеуказанная схема выглядит как многодиапазонный вольтметр переменного тока . Мы знаем, что мы получим вольтметр переменного тока, просто поместив выпрямитель последовательно (каскад) с вольтметром постоянного тока. Вышеуказанная схема была создана путем размещения комбинации диодов и резистора, R6 между резистором, R5 и гальванометром PMMC.

Мы можем измерить напряжение переменного тока в любых двух точках электрической цепи, подключив переключатель S к требуемому диапазону напряжения.

Измерение сопротивления

Часть электрической схемы мультиметра, которую можно использовать для измерения сопротивления, показана на рисунке ниже.

Мы должны выполнить следующие две задачи, прежде чем проводить какие-либо измерения.

• Короткое замыкание прибора
• Изменяйте регулировку нуля, пока измеритель не покажет ток полной шкалы. Это означает, что метр показывает нулевое значение сопротивления.

Теперь вышеприведенная схема работает как шунтирующий омметр и имеет масштабное умножение 1, то есть 10

0 . Мы также можем рассматривать степени 10 высших порядков как умножения шкалы для измерения высоких сопротивлений.

Проверка электрической розетки с помощью цифрового мультиметра

Проверка электрической розетки с помощью цифрового мультиметра — специалисты по цепям перейти к содержанию Делиться:

8 мая 2012 г.

Эти этапы диагностики используются для выявления проблем с электричеством в различных источниках. Цифровой мультиметр дает автоматические быстрые показания, которые отображают VAC (вольты переменного тока), VDC (вольты постоянного тока) и омы. Проверяя электрическую розетку с помощью цифрового мультиметра в вашем доме, вам нужно будет использовать показания VAC, доступные на устройстве, потому что вы ищете измерение напряжения переменного тока. Если вы хотите узнать больше о мощности переменного и постоянного тока, обязательно прочитайте эту статью «Война токов: мощность переменного и постоянного тока» от Министерства энергетики.

Вот как проверить электрическую розетку с помощью цифрового мультиметра:

1. Сначала возьмите цифровой мультиметр. (Нужен новый? Проверьте наши мультиметры )
2. Затем установите циферблат в положение AC Voltage или VAC. Примечание: максимальное напряжение для каждого комплекта, бытовой ток составляет примерно 120 вольт, соответственно установите циферблат.
3. После этого подключите щупы к соответствующим входам: COM для черного провода и Volts для красного провода.
4. Далее вставьте красный щуп в правую прорезь розетки.
5. Затем аккуратно вставьте черный щуп в левый паз розетки.
6. Наконец, проверьте показания вашего счетчика, они должны показывать напряжение в вашем доме.

Проверка электрической розетки с помощью цифрового мультиметра

Первым шагом при проверке электрической розетки является поиск разъема мультиметра с маркировкой «volts» и вставка в него красного щупа.

Далее вам нужно будет подключить черный провод, это делается путем подключения его к метке «com». Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо. Как упоминалось выше, вы будете использовать опцию «VAC» или вольт на мультиметре. Поэтому убедитесь, что цифровой мультиметр находится в этой настройке. Каждый мультиметр отличается, что означает, что ваш может показывать 0,0 В переменного тока, В переменного тока или только 0,0. Как только это установлено, вы готовы начать тестирование.

Теперь пришло время вставить красный провод в вертикальную прорезь настенной розетки, убедитесь, что он вставлен в прорезь, расположенную справа.

Черный провод будет вставлен в левый вертикальный слот настенной розетки. Теперь пришло время проверить, какое чтение вы получаете. Как правило, вы должны получить показания между 110 и 120 В переменного тока. Все зависит от уровня мощности, которую поставляют коммунальные предприятия. Если ваш мультиметр продолжает показывать 0,0, возможно, у вас плохой контакт, попробуйте пошевелить выводы для лучшего контакта. Если это не поможет, возможно, проблема в электрической розетке.

Затем пришло время вынуть черный провод из гнезда и вставить его в овальное гнездо. Эта часть электрической розетки является заземлением, и вскоре вы увидите показания напряжения. Если показания не отображаются, возможно, перегорел предохранитель или сработал автоматический выключатель.

Цифровой мультиметр — чрезвычайно полезный инструмент, который можно использовать дома. Вот несколько учебных пособий, описывающих другие действия, которые вы можете выполнять с его помощью:

Здесь мы объясняем , как определить место повреждения подземного кабеля с помощью цифрового мультиметра .

В этом руководстве объясняется, как проверять светодиоды с помощью цифрового мультиметра .

А для более глубокого погружения попробуйте этот учебник по измерению сопротивления с помощью цифрового мультиметра .



Делиться: Предыдущая статья Топ-5 лучших бюджетных настольных блоков питания 2021 года

Выберите первый элемент для сравнения

Выберите второй элемент для сравнения

Выберите третий элемент для сравнения

Сравнивать

Измерьте напряжения и токи, указанные в диалоговых окнах Simscape Электрические специализированные энергосистемы блокирует

Перейти к содержимому

Main Content

Измерение напряжений и токов, указанных в диалоговых окнах Simscape Блоки Electrical Specialized Power Systems

Библиотека

Simscape / Electrical / Specialized Power Systems / Sensors and Measurements

Описание

Этот блок измеряет напряжения и токи, указанные в Измерения параметр Simscape™ Блоки Electrical™ Specialized Power Systems в вашей модели. Выбор напряжения или тока через блок мультиметра эквивалентно подключению внутреннего напряжения или тока блок измерения внутри ваших блоков.

Полярность измеряемых напряжений и токов

Полярность измеряемых напряжений и токов определяется клеммами + и — измеренного Simscape Блоки Специализированных электрических систем электроснабжения. В следующей таблице указаны положительные терминалы Simscape Блоки Electric Specialized Power Systems, которые не имеют знака + для идентификации блока полярность.

90 094 9 0103

Блок	Положительная(ые) клемма(ы)
Взаимная индуктивность Трехфазная взаимная индуктивность Z1-Z0	1 2 3 ABC
Трехфазное последовательное ответвление RLC Трехфазное параллельное ответвление RLC	ABC ABC
Трехфазный выключатель	ABC
Выключатель	1

90 002 Для трехфазных трансформаторов полярность напряжения и положительное направление тока обозначается сигнальными метками, используемыми в блоке мультиметра. Например, Uan_w2 = фаза Напряжение между А и нейтралью обмотки № 2, соединенной Y, и Iab_w1 = ток обмотки, протекающий от А к B в соединенной треугольником обмотке №1.

Блок мультиметра не предназначен для использования в модели, содержащей более одного блока powergui.

Параметры

Доступные измерения

Доступные измерения в блоке мультиметра. Нажмите Выберите , чтобы выбрать измерения из списка. Когда вы выбираете измерение перемещается из списка Доступные измерения в список «Измерения вывода ». Щелкните Обновить , чтобы обновить список доступных измерений.

Измерения в списке идентифицируются по имени блока, в котором измерение сделано. Тип измерения (измерение напряжения, измерение тока или flux) определяется меткой, предшествующей имени блока. Для получения дополнительной информации см. Измерения описание параметра в разделе блоков Параметры в вашей модели.

Выходные измерения

Измерения, выдаваемые блоком. Вы можете изменить порядок измерений, используя Вверх , Вниз и Удалить кнопки . Кнопка +/– позволяет изменить полярность выбранного измерение.

График результатов измерений при моделировании stop

Выберите, чтобы отобразить график выбранных измерений в окне рисунка MATLAB ^® . График генерируется, когда симуляция останавливается. Этот параметр очищается по умолчанию.

Тип вывода

Определяет формат выходных сигналов, когда блок используется в векторе моделирование.

Установите на Complex (по умолчанию) для вывода выбранных измерений в виде сложные значения. Выходы представляют собой сложные сигналы.

Установите на Real-Imag для вывода реальной и мнимой частей изображения. измерения. Для каждого выбранного измерения мультиметр выводит действительное и мнимое значения. части.

Установите значение Magnitude-Angle для вывода величины и угла выбранные измерения. Для каждого выбранного измерения мультиметр выводит величину и угловые значения.

Установите значение Магнитуда для вывода величины выбранного измерения.

Параметр Тип вывода не отображается, когда блок не используется в векторном моделировании. Чтобы включить этот параметр, в блоке Powergui установите параметр Solver type на Phasor .

Примеры

Модель с компенсацией мощности пример использует блок мультиметра для измерения напряжения на вторичной обмотке. обмотка блока Saturable Transformer и токи, протекающие через два Блоки нагрузки серии RLC.

Выход блока мультиметра подключен к осциллографу блок для отображения измерений во время моделирования. Кроме того, вы можете выбрать параметр Plot Output Measurements at Simulation Stop для отображать график выбранных измерений, когда симуляция останавливается.

Откройте диалоговое окно блока Multimeter и выберите сигналы, которые вы хотите соблюдайте, как описано в разделе «Параметры». Обратите внимание на метки, используемые для определения доступных измерения в блоке Мультиметр. Описание этих ярлыков см. справочная секция блока Saturable Transformer и RLC Series Загрузить блок.

Запустить симуляцию. Через 0,4 секунды моделирование останавливается, и открывается окно рисунка MATLAB для отображения выбранных измерений в мультиметре. блокировать.
