Меняем штекер micro USB на зарядном устройстве

14 Сен 2013г | Раздел: Ремонтируем сами

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня я расскажу Вам, как можно заменить неисправный штекер разъема micro USB зарядного устройства для телефона или планшетного компьютера.

Когда выходит из строя штекер зарядного устройства, первая мысль, возникающая у пользователя — это купить новое. Но, как правило, для конкретной модели телефона или планшетника практически невозможно найти родное зарядное устройство. Вот и приходится заряжать через компьютер или покупать универсальный китайский аппарат для зарядки.

А ведь если разобраться, зарядка то целая. У нее неисправен всего лишь штекер, а все остальное рабочее. И если мы заменим этот штекер, то аппарат снова будет заряжать. Поэтому идем в магазин, где продают компьютеры и комплектующие, и покупаем обычный шнур USB – micro USB.

Отрезаем штекера micro USB от зарядного устройства и от купленного шнура.

При этом на штекерах оставляем хвостики: от зарядного устройства 5 — 10 сантиметров, а от USB шнура 10 — 15 сантиметров.

Теперь снимаем изоляцию с конца шнура зарядного устройства.
От края отступаем 2 — 3 сантиметра и делаем круговой надрез внешней изоляции. Старайтесь делать нажим такой силы, чтобы не порезать изоляцию внутренних жил, находящихся под внешней изоляцией.

Затем от кругового надреза делаем продольный (вдоль шнура). Здесь также следим за силой нажима.

Теперь раскрываем продольный надрез и снимаем внешний слой изоляции. Перед Вами будут две жилки: одна красного (+), а другая черного (-) цветов.

Таким способом снимаем изоляцию и с хвоста нового штекера.

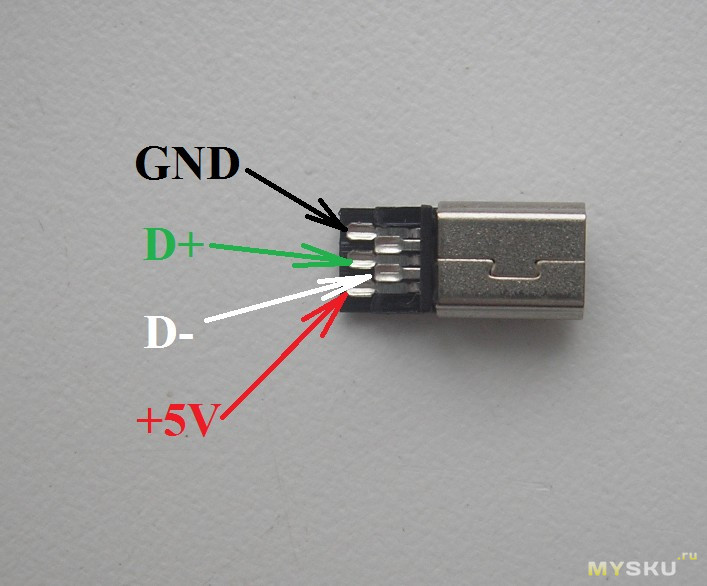

Когда его разделаете, то увидите 4 разноцветных жилки, экран из фольги и медную оплетку. Здесь также, как и со шнуром зарядного устройства, нам нужны только две жилы: одна красного, а другая черного цветов. Все остальное отрезаем.

Жилы делаем разной длины, чтобы соединения получились на разных уровнях. Это предотвратит от замыкания, если плохо заизолировано соединение, и не будет бугра, когда наложите внешнюю изоляцию.

Теперь получившиеся выводы соединяем между собой и изолируем. У меня была термоусадочная трубка (термоусадка), и чтобы все было эстетично, я изолировал ей, а если такой трубки нет, то изолируем изолентой или скотчем.

Еще я рекомендую Вам оба соединения запаять, потому что так будет надежнее. Хотя на первое время можно оставить и без пайки.

Аккуратно загибаем оголенные места соединения вдоль провода, и закрываем их термоусадочной трубкой.

Подносим к термоусадке зажигалку или жало паяльника и равномерно прогреваем. При этом трубка будет постепенно усаживаться (сжиматься) и закроет собой место пайки или скрутки. Здесь главное не перестараться с прогревом, поэтому источник нагрева подносим постепенно. Вот примерно так, как на картинке ниже, у Вас должно получиться.

Осталось общее место соединения закрыть термоусадочной трубкой, предварительно надетой на основной кабель, и также равномерно прогреть, добиваясь усадки. Если трубки нет, красиво наматываем изоленту.

Теперь у Вас не должно быть проблем с заменой штекера micro USB, если возникнет такая ситуация. А если произойдет порыв жил шнура внутри или возле хвостовика зарядного устройства, то Вам поможет статья о ремонте шнура зарядного устройства.
Удачи!

Ремонт или замена гнезда зарядки в телефоне Черкассы

Для вас

Замена гнезда зарядки в телефоне

Вид услуги	цены
Замена micro(USB) гнезда зарядки	200 грн
Замена Type_C гнезда зарядки	200-300 грн
Замена гнезда зарядки в телефоне с нижним подключением зарядки	150 грн
Замена гнезда зарядки в телефонах которые разбираются, через super(Amoled) дисплей	600 грн
Замена гнезда зарядки в старых телефонах	80-150 грн

Главные причины выхода из строя

Замена разъема зарядки iPhone 5S, Nokia, Samsung и прочих разновидностей телефонов может потребоваться в нескольких случаях.

К числу наиболее распространенных неисправностей относятся:

1. Механическое повреждение
2. Неправильно вставлен штекер, и повреждение получили контакты.
3. Резко выдернут кабель питания из телефона
4. Был вставлен инородный предмет
5. Падение или удар о твердую поверхность
6. Попадание мусора, пыли, влаги, песка в сам разъем зарядки аппарата

Как можно понять, что проблема именно в разъеме зарядки?

1.  Нужно вспомнить, что было до того как аппарат перестал заряжаться? Возможно, что ваша аппаратура падала (особенно, если был вставлен кабель зарядки)? Может быть вы резко дернули шнур питания? Возможно в системное гнездо попала пыль, грязь или штекер питающего кабеля  был залит? Еще после падения может отойти аккумуляторная батарея, и телефон, естественно, не будет заряжаться. Возможно вы использовали какую-то другую не знакомую вам зарядку (в гостях, на работе, кафе), или пользовались зарядным устройством в машине (крайне часто приводит к поломке телефонов).
   Все эти факторы и многие другие могут привести к неисправности разъема питания.
2.  Нужно посмотреть, что происходит сейчас. Как ведет себя гаджет при подключении штекера зарядного устройства?
3. Какая реакция с другим зарядником? Есть ли индикация зарядки на экране планшета, телефона, ноутбука? Или он полностью «мертвый»?
4. Если Вы знаете, что перед тем, как ваш аппарат перестал заряжаться, было какое-то неприятно событие из приведенных выше (или какое-то другое), и вы осуществили проверочные мероприятия (перевставили батарейку, попробовали другой сетевой адаптер), то с большой вероятностью можно сказать, что у Вас проблема с гнездом зарядки. Хотя и существует вероятность, что проблема может быть серьезнее.



Качественная замена разъема питания

Итак, когда мы определились, что проблема заключается именно в гнезде зарядки, крайне важно поменять его качественно! От этого зависит сколько прослужит заменённый порт и сам телефон вообще (да, аппарат можно повредить при замене и сократить срок его службы).

Частники или начинающие сервисы используют для в процессе замены только фен и паяльник (или только один инструмент из этих двух). Это может привести к повреждению платы телефона, на которую крепится разъем. Чтобы этого не произошло крайне важно использовать профессиональный инструмент. В частности, плата должна быть равномерно нагрета при помощи нижнего подогрева. Все чувствительные к температуре узлы и элементы телефона должны быть заизолированы термостойкой лентой. Это залог качественного ремонта любой цифровой техники от сотового до ноутбука.

Основные виды

Существуют разные классификации зарядных устройств для аккумулятора. Все они основаны на различных параметрах и свойствах приборов. В зависимости от того, как они работают, выделяют 2 типа:

1. Трансформаторные. Включают в себя трансформатор и выпрямитель. Такие приборы отличаются значительными габаритами и массой. Чаще всего они имеют вид стационарных установок. Применяют их на промышленных предприятиях или станциях технического обслуживания.
2. Импульсные. Отличаются компактностью. В прибор включен инвертор для преобразования электрического тока и механизм для аварийного отключения в случае, когда возникло короткое замыкание. Такие модели чаще применяются в бытовых целях для зарядки аккумуляторов автомобилей и домашних приборов.

Кроме того, зарядные устройства принято подразделять по скорости работы

. С учётом этого критерия различают следующие виды:

1. Ускоренные, заряжающиеся за 1—3 часа. Следует заметить, что далеко не каждую батарею можно заряжать с помощью приборов такого типа. Больше всего ускоренные модели подходят для никелево-кадмиевых батарей, в то время как свинцово-кислотной разновидности нужно больше времени для полной зарядки. В этом типе прибора принципиально важно определять время окончания зарядки.
2. Медленные устройства требуют для полного заряда от 14 до 24 часов. Такие приборы могут оказаться менее эффективными, так как часть энергии при зарядке конвертируется в тепловую и рассеивается. Для медленных приборов не столь актуально определение времени зарядки, так как лишние 1—2 часа при малом токе не повлекут за собой серьезных последствий.
3. Кондиционирующие модели — наиболее предпочтительный тип, поскольку с их помощью можно существенно повысить срок действия никель-кадмиевых батарей.

Мы выполним ремонт телефонов любой сложности, будь то устранение неполадок программного характера или замена вышедших из строя комплектующих. Работы проводятся квалифицированными специалистами с огромным практическим опытом, способными не только быстро починить планшет, но и сделать это с минимальными затратами для клиента и максимально качественно.

Виды USB-разъемов, их особенности

Микро USB-разъем: что это такое — Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы. Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности — Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2. 0. типа В.

Mini USB — это был стандартный разъем для мобильных устройств до появления Micro USB. Этот разъем меньше стандартного, что и можно понять по его названию. Этот тип разъемов тоже немного устарел и был заменен Micro USB, но это не означает, что такие виды USB нигде нельзя найти;









Type-C — такой кабель может иметь на обоих концах один и тот же коннектор. Заявлена более высокая скорость передачи данных и более высокая мощность по сравнению с предыдущими стандартами USB. Такой разъем использовала компания Apple для Thunderbolt 3. О USB Type-C мы поговорим чуть позже. Этот новый стандарт имеет большой задел на будущее. Во-первых, он быстрый и может передавать большие токи, во-вторых, его можно вставить любой стороной и на обоих концах провода может быть один и тот же коннектор. В 2015 году компания Apple потрясла весь мир, выпустив MacBook с одним USB Type-C разъемом. Это может быть началом тенденции. Сейчас существует немало устройств с USB Type-C разъемом. Для подключения к компьютеру стоит использовать USB Type-C — USB Type-A кабель, если у вас нет такого же разъема в компьютере. Покупать дешевые USB Type-C кабели не стоит, совсем не стоит. Очень просто убить ваше устройство. К тому же по такому кабелю проходят большие токи, так что некачественный кабель еще и приведет к пожару. Не жалейте денег на качественный кабель.

USB ON-THE-GO — USB On-The-Go (USB OTG) — это относительно новый стандарт, позволяющий вставлять в портативные устройства флеш-накопители, предназначенные для других USB интерфейсов, кабели, чтобы заряжать что-либо от аккумулятора вашего портативного устройства и так далее. USB OTG поддерживает не только USB Type-A, но и другие виды USB портов.А теперь представьте, что у вас есть внешний жесткий диск, смартфон и ноутбук. Какие действия вы выполните для того, чтобы переместить какой-либо файл с внешнего жесткого диска на ваш смартфон? Самый простой способ — это сначала переместить файл с внешнего жесткого диска на ноутбук, а с него на смартфон.  А теперь представьте, что вы имеете USB OTG переходник. Просто вставьте переходник в смартфон, а в него кабель от внешнего жесткого диска. Необходимость в ноутбуке отпадает. Удобно? К сожалению, не все устройства поддерживают USB On-The-Go, так что перед покупкой переходника советую вам проверить ваше устройство на поддержку USB OTG.

Последствия неправильной замены разъема

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаялиперевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) незаряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом несинхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу послевключения или же иногда шнур нужно вытащить и вставить снова несколько разперед тем, как начинается зарядка).

Характеристики USB-кабелей

Материал, наличие световых индикаторов, длина и еще куча факторов — ценообразующие параметры. Важно понимать, что из всего этого действительно необходимо.

Материал. Очень важный параметр, причем имеется в виду как материал штекера (пластмасс или металл), так и самого шнура, который может быть обвит тканевым переплетом. На него приятно не только смотреть, но и знать, что кабель прослужит в несколько раз больше.

Форма. Также немаловажный фактор, от которого зависит срок пользования аксессуаром. Итак, есть три основные формы: круглая, плоская и так называемая «пружинка». Круглая форма отличается маленькой стоимостью по сравнению со своими соперниками, и на этом ее плюсы заканчиваются. Плоская форма отличается тем, что почти не запутывается (во всяком случае меньше, чем предыдущий) и не занимает места в кармане/рюкзаке/любом другом месте, в котором хранится кабель. Достаточно просто свернуть его в несколько раз, чтобы он был компактным. Последний по списку, но не по значению, вариант — «пружинка». Он компактный, удобный и оригинальный, но если вдруг каким-то образом запутается, на восстановление прежней формы могут уйти несколько минут. Самый дешевый кабель будет круглой формы, самый дорогой — формы пружинки. Все вышеперечисленные параметры больше влияют на цену, чем на качество, поэтому заострять на них внимание необязательно.

Качественный ремонт телефонов

Что для вас означает слово «качество»? Высокое качество VS завышенной цены? Выбирайте наш сервис, и не придется выбирать между финансовой свободой, качеством, надежностью, комфортом и временем.

Оперативность и квалификация наших специалистов вас приятно порадуют!

Оформите заявку на сайте или свяжитесь с менеджером по указанным телефонам.



Ремонт порта зарядного устройства

— Блог — Micro Soldering Repairs

Записи в ремонт порта зарядного устройства Ремонт пайки порта зарядки OLED Nintendo Switch

У вас проблемы с зарядкой OLED-дисплея Nintendo Switch? Случайно перестает заряжаться? Не волнуйтесь, мы можем вам помочь! В этом блоге мы поговорим о Nintendo Switch и о том, как мы ремонтируем порт зарядки

. Читать далее

Ремонт порта зарядного устройства

Jordan Wires 17 апреля 2023 г. Услуги по ремонту паровой колоды в ремонте микропайки

Прошло больше года с момента запуска Steam Deck. Теперь, когда люди могут получить в свои руки устройство, это только вопрос времени, когда пользователи начнут искать ремонт своего устройства. Это может произойти из-за того, что люди покупают подержанные устройства без гарантии или пытаются самостоятельно отремонтировать их без надлежащих мер предосторожности. В этом блоге мы расскажем о том, какие услуги умеет делать Micro Soldering Repairs.

Читать далее

Ремонт порта зарядного устройстваJordan Wires 4 апреля 2023 г. Ремонт микропайкиsteam, паровая дека, портативный компьютер, ПК, портативный ПК, модернизация, ремонт, паровая дека, батарея паровой деки, экран паровой деки, экран SD, портативный ПК, микропайкаКомментарий

Ремонт USB-порта Stratus Appareo PRX V2

Stratus Appareo PRX — это портативный приемник с батарейным питанием, который работает в сочетании с приложением ForeFlight Mobile. Он предоставляет пилотам бесплатные погода в полете и трафик и является источником точной позиции GPS WAAS.

Это устройство оснащено портом micro USB 3 для подключения и зарядки внутренней батареи. Учитывая длинный конец кабеля и короткие точки крепления, это частая неисправность данного устройства.

Читать далее

ремонт микропайки, ремонт порта зарядного устройстваJordan Wires 28 декабря 2022 г. микропайка, микроскоп, ремонт микропайкиКомментарий

Bluetooth динамик [W-King] Порт USB-C Микропайка Ремонт

Замена порта USB-C на динамике Bluetooth техником по пайке Wires Computing Micro. Свяжитесь с нами сегодня для всех ваших потребностей в ремонте электроники. https://www.microsoldingrepairs.com

Читать далее

Ремонт порта зарядного устройства

Jordan Wires 27 октября 2022 г. Wires ComputingМикропайка, микропайка, микроскопКомментарий

Ремонт порта USB C Nintendo Switch Lite

У вашего Nintendo Switch Lite проблемы с зарядкой? Мы можем отремонтировать это для вас.

Возможно, вашему устройству требуется ремонт порта usb-c, который включает замену поврежденного порта.

Взгляните на этот порт USB-C с искривленными контактами, который нуждается в замене.

Читать далее

Ремонт консоли, ремонт порта зарядного устройстваJordan Wires 28 декабря 2021 Провода Вычислительныемикропайка, микроскоп, микропайка ремонтКомментарий

Ремонт порта Micro USB на Samsung Galaxy J727

Возникли проблемы с зарядкой Samsung Galaxy J727 при подключении устройства? Кажется, физически сложно подключить кабель к вашему устройству? Если ответ на эти вопросы положительный, отправьте нам свой Samsung Galaxy сегодня, чтобы наши квалифицированные специалисты могли оценить повреждение и отремонтировать 9. 0053 Порт зарядки micro USB !

Читать далее

Ремонт порта зарядного устройства

, ремонт микропайкиJordan Wires 19 ноября 2021 г. Wires Computingsamsung galaxyКомментарий

Рекомендуемое профессиональное паяльное оборудование

Здесь, в Micro Soldering Repairs, мы обслужили тысячи устройств за 5 лет и нашли лучшее паяльное оборудование для любого бюджета. На этой странице вы найдете различные варианты вашей следующей установки для пайки.

Читать далее

ремонт микропайки, ремонт smd iphone, микропайка iphone, ремонт порта зарядного устройстваJordan Wires 15 октября 2021 г. Wires Computingмикропайка, пайка, ремонт микропайки, микроскопКомментарий

Ремонт порта зарядки Nintendo Switch

Ваш Nintendo Switch не заряжается или не подключается к компьютеру должным образом? Похоже, вам может понадобиться наша услуга по ремонту порта зарядки Nintendo Switch.

Вам больше не нужно выбрасывать сломанный блок консоли коммутатора после повреждения порта/стыковочного разъема. Исправление этого порта того стоит и намного дешевле, чем покупка нового. Свяжитесь с нами сегодня, чтобы отремонтировать ваш.

Читать далее

Ремонт порта зарядного устройства, Ремонт консоли, ремонт микропайкиJordan Wires 10 августа 2021 г. Wires Computingпайка, ремонт микропайки, микроскопКомментарий

Микропайка порта USB-C LG V20

Порт зарядного устройства, возможно, является наиболее часто используемой частью мобильного устройства. Это часто приводит к загрязнению, ворсинкам и повреждениям из-за множества повторяющихся соединений.

Интерфейс USB-C обеспечивает более надежную и быструю пропускную способность, но по-прежнему подвержен сбоям, повреждениям и заменам.

Читать далее

ремонт порта зарядного устройства, ремонт микропайкиJordan Wires 3 февраля 2018 г. проводов, вычислениеlg, v20, телефон, мобильный телефон, ремонтная служба, микроскоп, микропайкаКомментарий

Sony Z3V Ремонт порта Micro USB

Одной из проблем, известных владельцам Sony Z3V, является то, что порт micro usb часто выходит из строя после многократного подключения и отключения в течение срока службы устройства.

Читать далее

ремонт порта зарядного устройства, ремонт микропайкиJordan Wires 20 апреля 2017 г. провода вычисленияsony, xperia, микроскоп, микропайкаКомментарий

Услуги по ремонту микропайки Logic Board

С помощью схем, изображений платы и запасных частей этот ремонт часто осуществим и намного дешевле, чем альтернатива, которая включает замену всей материнской платы, что иногда может скомпрометировать данные на устройстве, сделав информацию нечитаемой.

Читать далее

подсветка, ремонт разъема зарядного устройства, восстановление данных, микропайка iphone, ремонт микропайки, ремонт смд iphoneJordan Wires 19 апреля 2017 провода computungmacbook pro, macbook, микроскоп, микро припой, iphone 6Комментарий

Ремонт повреждений iPhone

Самая распространенная ошибка при замене батареи своими руками — это поддевание со стороны платы и нарушение соединения многих небольших конденсаторов и катушек индуктивности, которые необходимы для правильной загрузки телефона. Ремонт включает в себя замену отсутствующих компонентов, чтобы телефон мог заряжаться и загружаться по мере необходимости.

Читать далее

микропайка iphone, ремонт микропайки, ремонт порта зарядного устройстваJordan Wires 5 января 2017 г. микропайка

Ремонт пайки разъема зарядного устройства Samsung Galaxy S3

Этот тип ремонта распространен после многих месяцев и лет подключения и отключения кабеля micro USB для зарядки. Физическое использование этого порта часто способствует деградации порта.

Читать далее

ремонт микропайки, ремонт порта зарядного устройстваJordan Wires 15 октября 2016 г. Wires Computingsamsung galaxy, порт зарядного устройства, ремонт, сервис по ремонтуКомментарий

Как ремонтировать и паять кабель USB C | USB-хост | recable — recable.eu

Дерьмо. У вашего рекабеля сломан кабель? Конечно, поначалу это раздражает, но это не большая проблема! Потому что recable — это ремонтопригодный зарядный кабель. С помощью нескольких простых шагов (и нескольких простых инструментов) вы легко сможете отремонтировать его самостоятельно.

Почему это хорошая идея? Ремонтируя зарядный кабель, вы делаете что-то хорошее для планеты. Потому что вы избегаете электрических отходов и экономите ресурсы. Вам также не нужно покупать новый кабель и экономить деньги. Беспроигрышная ситуация для вас и окружающей среды!

Готов? — Тогда приступим!

Сложность: средняя
Необходимое время: ок. 30 мин

• Бокорезы
• Пассатижи
• Паяльник
• Припой
• Нож для резки
• Зажигалка
• термоусадочная трубка
  (Мы используем коэффициент усадки 3:1 при начальном диаметре 9,5 мм. Можно найти здесь).

Совет: Если вам не хватает одного из инструментов, вам не нужно покупать новый. Вместо этого одолжите его у соседей, друзей или своей семьи. Возможно, рядом с вами есть ремонтное кафе, которое может вам помочь.

Поехали!

Шаг 1

• Отключите кабель от источника питания, отключите источник питания.
№
• Аккуратно разрежьте термоусадочную трубку канцелярским ножом вдоль.
• Пальцами снимите термоусадочную трубку с корпуса разъема.

Шаг 2

• С помощью канцелярского ножа отогните оба зажима компенсатора натяжения.

Шаг 3

• Аккуратно отогните пальцами металлический корпус, но не слишком далеко, иначе металлический шарнир сломается.
• С помощью резака откройте защелки в середине кожуха. Также для этого можно использовать иглу.
• Снимите кожух.

Шаг 4

• Нагрейте паяльник паяльником, пока припой не расплавится.
• Переместите разъем так, чтобы многожильный провод отделился от площадки для пайки.
• Повторите процесс для всех подключений. «Третья рука» может облегчить вашу работу.

Этап 5

• Аккуратно отрежьте поврежденную часть кабеля бокорезом.
• Освободите кабель клещами прибл. 1,5 см от оплетки рукава.
• Сплавьте концы шланга в оплетке с зажигалкой.
Для плетеных рукавов из натуральных волокон вам может понадобиться полоска Washitape, чтобы защитить плетеный рукав от распускания.

Шаг 6

• Освободите пряди на длине 8 мм.
• Аккуратно разрежьте кусачками оболочку кабеля по всему периметру (не слишком глубоко!) и снимите ее пальцами.

Шаг 7

• Надрежьте изоляцию многожильного провода на расстоянии 3 мм от конца.
• Снимите изоляцию пальцами.
• Повторите этот шаг для всех четырех нитей.

Шаг 8

• Пропитайте многожильный провод припоем, нагрев его паяльником и добавив припой. Очистите паяльное жало между ними, напр. мокрым куском кухонной салфетки.
• Повторите этот шаг для всех четырех нитей.
Шаг 9 черный (земля)
• Соедините многожильный провод и соответствующую контактную площадку. Сплавьте их вместе с помощью паяльника.
• Повторите этот шаг для всех четырех нитей. Если на контактной площадке отсутствует олово, выполните действия, описанные в шаге 8.

Шаг 10

• Отожмите защелки посередине кожуха резаком.
• Наденьте корпус на разъем USB-C.
• Разгладьте оплетку на кабеле до упора.

Шаг 11

• Поместите многожильный провод экрана в фиксатор.
• Закройте корпус пальцами.
• Прочно сожмите зажимы компенсатора натяжения с помощью комбинированных плоскогубцев.

Шаг 12

• Наденьте термоусадочную трубку на штекер USB-C и усадите ее с помощью зажигалки.
  Не подходите слишком близко к пламени. В противном случае термоусадочная трубка закоптится. Чтобы избежать этого, вы также можете использовать тепловую пушку вместо зажигалки.

Ты сделал это!

Ремонтируя свой кабель, вы вносите небольшой, но важный вклад в защиту окружающей среды. Замечательно!

Куда выбросить мусор?

Если вы что-то сломали во время ремонта, вы найдете здесь Запчасти.
