Як користуватися токоизмерительными кліщами?. Статті компанії «Sxema

Згідно з класичними правилами визначення потужності електроструму, амперметр фіксують на необхідному ділянці електроланцюга послідовно, а вольтметр паралельно. З цього випливає, що для виміру необхідно штучно змоделювати розрив ланцюга, після чого підключити вимірювальне обладнання. Спростити процес допомагають спеціальні прилади. Як приклад – вимірювання струму токоизмерительными кліщами набагато прискорює процедуру обчислення. Принцип дії устаткування націлений на визначення інтенсивності електромагнітного поля, що виникає навколо провідника.

Корисні функції струмових кліщів

Схожість приладу з класичним мультиметром заснована на загальних можливості вимірювання. Але є певний функціонал доступний лише кліщів. Самий головний параметр – визначення сили електроструму при напрузі 220 В.

Це може знадобитися, якщо потрібно знайти «витік» електроенергії. Щоб отримати дані, через затискач одночасно пропускається «фаза» і «нуль». Різниця на дисплеї і буде тієї самої витоком. Ще можна виміряти потужність, споживану електроприладами. Для цього встановлену силу струму множать на кількість напруги – 220 В.

Все це корисні, але не єдині функції токоизмерительного пристрою. Як приклад, в деяких моделях є спеціальна термопара для вимірювання температури. При бажанні можна заміряти не тільки температуру нагрівання автомата в електрощитку, але і зняти показники зі свого тіла. Крім корисності, майстра вибирають обладнання за помірну вартість. Середньобюджетні варіанти можна купити в межах 500 гривень.

Правила безпеки при замірах

Дозволяється використовувати в приміщеннях закритого типу і у вуличних умовах при відсутності дощу, снігу. Фіксувати потужність можна на кабелях будь-якого типу, як «голих», так і покритих ізолюючим матеріалом. Безпечно допоможе використовувати струмовимірювальні кліщі інструкція по застосуванню. Так, до початку роботи потрібно:

  • підкласти під ноги діелектричну основу;
  • взутися в спеціальну взуття;
  • одягати захисні рукавички.

Підвищена захист необхідна з-за специфіки роботи. В даному випадку мережа не знеструмлюється.

Струмовимірювальні кліщі як користуватися

Оцінка стану діючої електроустановки, як і деякі роботи під напругою, вимагають вимірів і порівняння струмів, що протікають по ланцюжках. Визначення поточного рівня електроенергії дозволяє своєчасно ліквідувати виникають неполадки.

Залежно від ланцюга струм може бути постійним або змінним. Для кожного варіанта розроблено вузькоспрямовані моделі кліщів. Якщо працювати доводиться з різними ланцюгами, майстри найчастіше вибирають комбіновані варіанти з датчиком Холла, залишили надійні, але менш функціональні кліщі Дітце, позаду.

До початку вимірювальних робіт необхідно переконатися, що поблизу немає працюючих агрегатів, здатних вплинути на точність наданих даних. Сильне електромагнітне поле може бути створено потужними апаратами, трансформаторами. При їх наявності, вимірювання токоизмерительными кліщами проводять з урахуванням установки параметрів в положення – змінний струм.

Зазвичай, труднощі при використанні обладнання не виникає. Якщо говорити про послідовність вимірювальних робіт, на струмові кліщі інструкція виглядає наступним чином:

  1. Здійснюється прокручування колеса до місця, де знаходиться можливий межа величини замеряемого струму.
  2. Кліщі розмикають, поміщають між ними струмопровідну жилу.
  3. Провід фіксують, дивляться і записують отриманий результат.

Якщо вибраний межа величини підібраний правильно, на дисплеї висвітиться результат, рівнозначний потужності електроенергії, що протікає по провіднику.

Подібною технологією обчислення користуються повсюдно, модель пристрою не має принципового значення. Хоча вимірювання струму струмовими кліщами виконується в певній послідовності, багато що залежить від специфіки виконання. Так, для зняття показань з важкодоступних кабелів, необхідно впроваджувати додатковий функціонал зразок датчика IFLex, що полегшує роботу в умовах обмеженого простору.

Нерідко складності при використанні обчислювального обладнання полягають у визначенні одиночного провідника. Мета сприятливих вимірів – отримати нуль на дисплеї, показник взаємної компенсації магнітних потоків, створюваних фазним і нульовим провідником. Показник, відмінний від нуля, є величиною, рівною кількістю «витікає» електроструму в ланцюзі. Якщо екран показує одиницю, це означає, що перемикач виставлений в неправильному діапазоні. У таких випадках його параметри треба міняти.

Для пошуку підходящого провідника підбирають місця, де можна виділити одиночну жилу. Це може бути область, де фазовий дріт підключається до вимикача, або розподільчий щит. Однак виконати таку роботу із-за конструктивних особливостей електроустановок виходить не завжди. У всіх цих випадках вимір струмовими кліщами передбачає запровадження додаткового обладнання.

Корисні поради щодо вибору струмових кліщів

Підбір оптимальної моделі заснований на передбачувані варіанти подальшого застосування.

В залежності від того, як користуватися струмовими кліщами буде власник, визначаються параметри і технічні характеристики пристрою. Важливо врахувати наступні показники:

  • можливості – вузьконаправлений або комбінований варіант;
  • форма – окрема модель або частина складного механізму;
  • додаткові можливості;
  • діапазон частот;
  • точність та ін.

Тільки після уточнення бажаного набору функцій, що відповідає фінансовим можливостям, можна придбати практичний і зручний прилад.

Как измерить постоянный ток клещами

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? Зарегистрироваться Логин или эл.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Измерительные токовые клещи — все, что вы хотели бы знать об этом устройстве
  • Клещи для измерения постоянного тока
  • Токоизмерительные клещи и мультиметры
  • Токовые клещи
  • Токоизмерительные клещи
  • Токовые клещи
  • Измерительные клещи
  • Как устроены и работают токовые клещи и как ими правильно пользоваться
  • Клещи токовые Fluke

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Токоизмерительные клещи М266С

Измерительные токовые клещи — все, что вы хотели бы знать об этом устройстве


Для диагностики неисправностей в электрооборудовании или электроустановок часто необходимо провести измерение токов. Есть два варианта: воспользоваться амперметром или с помощью токовых клещей. Первый вариант можно сделать с помощью обычного мультиметра, но он плох тем что нужно делать разрыв цепи, а это не всегда возможно и не всегда удобно для проведения корректных измерений.

Второй способ, токоизмерительные клещи, позволяет узнать ток в цепи не разъединяя её. В этой статье мы рассмотрим, как пользоваться токовыми клещами и как они устроены. Принцип работы токовых клещей основан на явлении электромагнитной индукции. Проводник, в котором измеряется ток, вводится в магнит провод, на котором намотана вторичная обмотка.

Измеряемый ток в этом случае называется первичным, а ток в измерительной катушке вторичной обмотке — вторичным.

При этом его величина пропорциональна первичному току и его можно рассчитать. Магнитопровод клещей состоит из двух частей, одна из которых подвижна, такая конструкция нужна для того, чтобы, раскрыв магнитопровод с помощью рычага, ввести проводник для измерений.

Аналогично работают и трансформаторы тока, но их магнитопровод цельный и надевается на шину или жилу кабеля. Ранее токоизмерительные клещи, в большинстве своем, могли измерять только переменный ток, поскольку ЭДС на обмотке может возникать только при условии переменного магнитного потока, создаваемого переменным электрическим током.

Большинство же современных, даже самых дешевых моделей, способно измерять как постоянный, так и переменный токи. Измерение постоянного тока стало возможным благодаря использованию датчика Холла. Также поддерживаются функции стандартные для мультиметров — измерение сопротивления, напряжения, частоты, прозвонка цепей, а иногда есть возможность подключения термопары для определения температур.

Итак, клещи для измерения тока состоят из:. Составного подвижного магнитопровода. Основной части корпуса с дисплеем, селектором выбора пределов или выбора измеряемой величины если пределы выбираются автоматически , а также разъёмами для подключения щупов, для работы в режиме Омметра, прозвонки или вольтметра. Внутри корпуса расположена плата с микросхемами, иногда и с переменными резисторами для точной подстройки точности измерений.

Для измерения тока в труднодоступных местах некоторые клещи комплектуются дополнительным измерителем с гибким чувствительным элементом. Примером является продукция фирмы Fluke, он может идти в комплекте или продаваться отдельно.

Технология измерений. Для определения тока в цепи нужно ввести в раствор магнитопровода ОДНУ жилу проводника или токопроводящую шину. Чтобы раскрыть магнитопровод выжмите рычаг на торце клещей. После введения проводника отпустите рычаг и магнитопровод закроется. Подробно процесс использования токоизмерительных клещей рассмотрен здесь:.

Как пользоваться токовыми измерительными клещами. Примеры применения токовых клещей на практике. Смотрите также другие статьи сайта Электрик Инфо в разделе «Секреты электрика».


Клещи для измерения постоянного тока

Токовые клещи — это прибор, который замеряет силу тока без разрыва цепи. Для того, чтобы замерять ток мультиметром , надо каждый раз разрывать провод, что не очень удобно на практике. С помощью токовых клещей вопрос решается на раз и два. Какие же лучше? Но они также сочетают в себе и токовые клещи переменного напряжения. Они не могут измерять силу тока постоянного напряжения.

Электроизмерительные клещи предназначены для измерения электрических величин — тока, напряжения, мощности, фазового угла и др. — без разрыва.

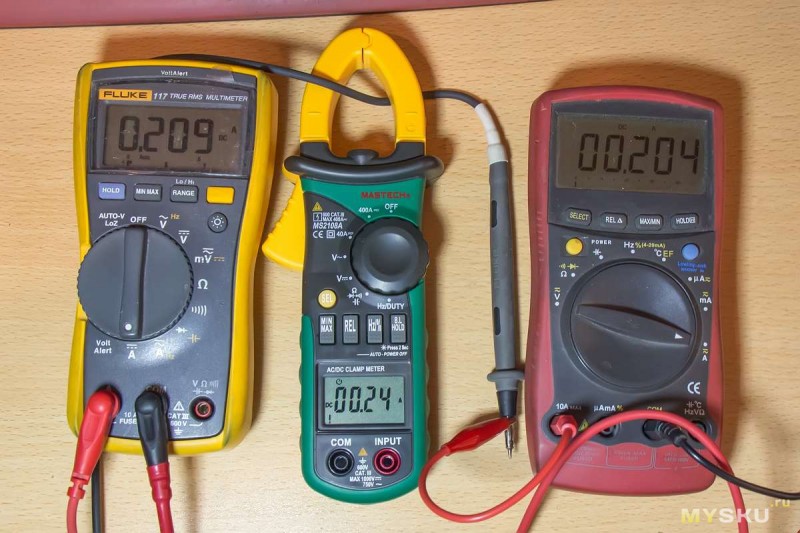

Токоизмерительные клещи и мультиметры

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов в этом случае клещи могут быть использованы как обычный мультиметр и кнопку фиксации токовых измерений фото ниже. Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными для напряжений до В и двуручными с дополнительными изолированными ручками для напряжений от 2 до 10 кВ включительно. Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток — не менее 13 см. Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Токовые клещи

Измерительные клещи идеально подходят для измерения постоянного или переменного напряжения. Прибор незаменим для контроля работы и технического обслуживания в промышленном применении, в области научных исследований и разработок, в жилых помещениях, в малом бизнесе или в домохозяйстве. Измерительные клещи PCE производятся в соответствии с самыми высокими стандартами и, что очень важно, компания PCE предлагает инструменты, которые могут использоваться во всех рабочих областях оборудованные маленькими или большими клещами , зажимы простые и надежные в использовании. Все измерительные клещи поставляются калиброванными от производителя и могут быть сертифицированы в соответствии с ISO или NIST — как только вы возьмете измерительные клещи PCE в руки, вы почувствуете качество. Измерительные клещи легко транспортируются и поставляются с инструкцией по эксплуатации, некоторые модели поставляются с программным обеспечением, интегрируемым в современные системы измерения, другие оборудованы регистраторами данных измерительные клещи с функцией записи для хранения измеренных данных.

Токоизмерительные клещи обязательно должны быть в наборе у каждого электрика. Планируете сами выполнять электромонтажные работы?

Токоизмерительные клещи

Каждый опытный автолюбитель должен беречь свою аккумуляторную батарею. Когда Ваш автомобиль не используется, стоит на стоянке, а клеммы на аккумулятор наброшены, то все равно в машине есть несколько потребителей тока. Среди них: часы, сигнализация, компьютер и т. Как Вы догадываетесь это может значительно сократить срок службы батареи или она вовсе выйдет из строя и нужно будет покупать новую. Поэтому измерение утечки тока автомобиля токовыми клещами является очень важной процедурой при диагностике авто. Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром.

Токовые клещи

Токоизмерительные клещи-мультиметр. Охват 30 мм. ЖКИ с подсветкой и аналоговой шкалой 61 сегм. True RMS. Удержание показаний HOLD. Установка «0» на пост. Индикатор разряда. Термопара К-типа.

mastech, измерительные приборы, токовые клещи постоянного тока, клещи постоянного/переменного тока и режимом измерения TRUE RMS.

Измерительные клещи

Токовые клещи, ваттметры. П редставляют собой приборы, основным назначением которых является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования. Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное — охватываться должна только одна шина.

Как устроены и работают токовые клещи и как ими правильно пользоваться

Добро пожаловать, Вход. Клещи ALT для измерения токов утечки. Клещи UT постоянного и переменного тока до А. Электроизмерительные клещи DCM Megger. Измерение пиков.

Токовые клещи — это бесконтактный прибор для измерения силы тока без разрыва цепи и снятия изоляции проводов, силовых кабелей однофазной и трехфазной системы. Дополнительные измерения.

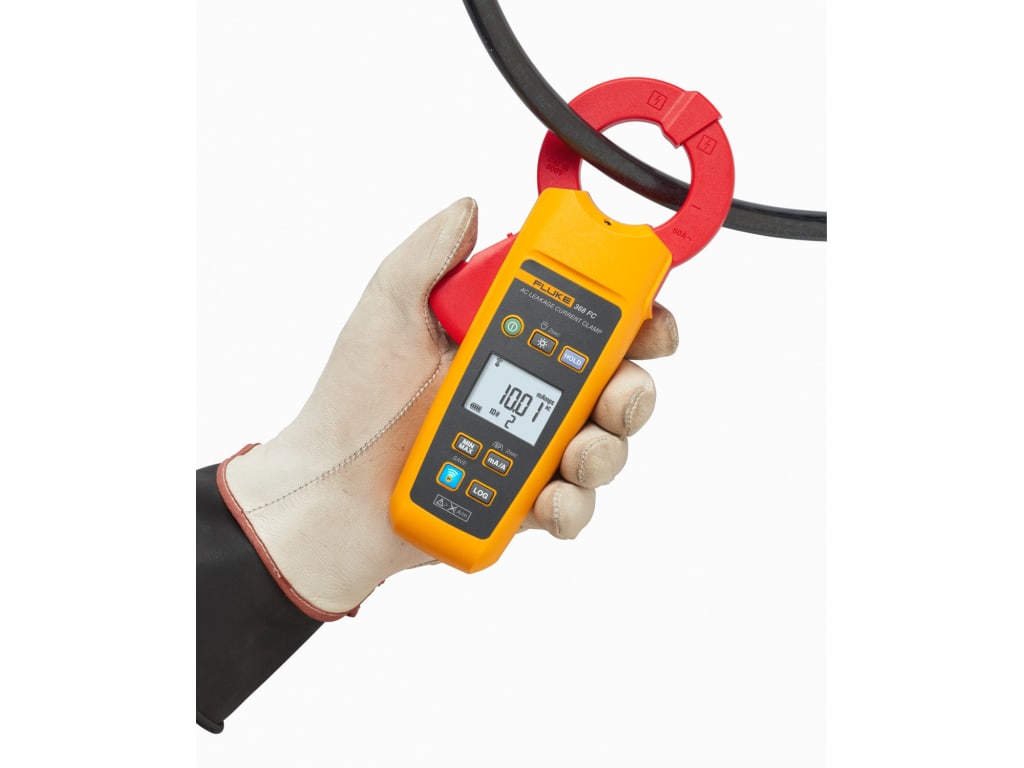

Клещи токовые Fluke

Электроизмерительные клещи предназначены для измерения электрических величин — тока, напряжения, мощности, фазового угла и др. Соответственно измеряемым величинам существуют клещевые амперметры, ампервольтметры, ваттметры и фазометры. Наибольшее распространение получили клещевые амперметры переменного тока, которые обычно называют токоизмерительными клещами. Они служат для быстрого измерения тока в проводнике без разрыва и без вывода его из работы. Электроизмерительные клещи применяются в установках до 10 кВ включительно.

Токовые клещи — это мультифункциональное устройство, предназначенное для измерения постоянного и переменного тока, также позволяющее определять сопротивление, напряжение сети постоянного и переменного тока, ёмкость конденсаторов, осуществить прозвон электрической цепи на разрыв. Некоторые модели токоизмерительных клещей позволяют измерять потребляемую мощность, частоту, пусковые токи и даже температуру — функционал прибора зависит от конкретной модели. Классические токовые клещи предназначены для измерения переменного тока. Такой прибор является фактически полнофункциональным мультиметром и позволяет определять постоянное и переменное напряжение в сети.


Как пользоваться цифровыми клещами

Итак, вы получили новые сверкающие токоизмерительные клещи. Поздравляю!

Цифровые токоизмерительные клещи — отличный инструмент, независимо от того, являетесь ли вы опытным профессионалом или начинающим любителем. Мы считаем, что каждый должен иметь его в своем наборе инструментов.

Но как только вы приносите его домой и распаковываете из коробки… что вы с ним делаете?

Мы писали о множестве различных мультиметров , но цифровых токоизмерительных клещей — это совершенно другая игра с мячом.

Не волнуйтесь, мы вас прикроем. Мы составили удобное для чтения подробное руководство по использованию ваших цифровых токоизмерительных клещей.

Основы

Прежде чем использовать цифровые токоизмерительные клещи, важно понять, чем они отличаются от цифрового мультиметра (DMM). Хотя цифровые токоизмерительные клещи в основном представляют собой цифровой мультиметр в сочетании с датчиком тока, между ними есть два ключевых отличия:

  1. Цифровой мультиметр в основном измеряет напряжение, но у него есть несколько возможностей измерения тока. Токоизмерительные клещи делают обратное: они отлично подходят для измерения тока, но им немного не хватает, когда речь идет о напряжении.
  2. В то время как цифровые мультиметры имеют высокое разрешение и измеряют в милливольтах и ​​миллиамперах, токоизмерительные клещи измеряют только с точностью до десятых или сотых. Это нормально для работы с электричеством, но не ожидайте меньших размеров!

Цифровые мультиметры более точны и дают вам прямые показания, но они намного медленнее и не так безопасны.

Разумно иметь под рукой как цифровые мультиметры, так и цифровые токоизмерительные клещи. Однако в определенных ситуациях токоизмерительные клещи незаменимы.

Цифровые токоизмерительные клещи универсальны, безопасны и быстры — вы сделали отличную покупку!

Так как же работают эти токоизмерительные клещи?

Внутри жестких губок ваших новых цифровых токоизмерительных клещей находится ферритовое железо. Это то, что измеряет магнитное поле тока, протекающего по проводнику.

Трансформатор тока улавливает колебания магнитного поля и преобразует значение в показание переменного тока, которое отображается на вашем дисплее. Токоизмерительные клещи отлично подходят для больших токов переменного тока, что делает их идеальным инструментом.

Если вы знакомы с тем, как работают постоянные токи, вам может быть интересно, как токоизмерительные клещи помогут вам в ситуации, когда вам нужно измерить постоянный ток вместо переменного.

Постоянный ток течет с фиксированной полярностью, то есть магнитное поле не меняется. Так можно ли использовать цифровые токоизмерительные клещи для измерения постоянного тока?

Да!

Токоизмерительные клещи, которые могут измерять постоянный ток, используют эффект Холла, чтобы обеспечить правильное измерение.

Однако цифровые токоизмерительные клещи не ограничиваются только измерением переменного/постоянного тока. Ваша покупка могла включать дополнительные датчики, чтобы сделать инструмент еще более универсальным.

В этом случае вы можете подключить измерительные провода к клещам для анализа таких параметров, как напряжение.

Самое приятное то, что в отличие от старомодных измерительных щупов, вы можете использовать токоизмерительные клещи для получения показаний тока без разрыва цепи.

Никаких отключений цепей, никаких перерезаний проводов — просто закрепите измеритель на проводе и получите показания. Безопасно и удобно.

Отлично. Как мне это использовать?

Это самое важное. Мы составили для вас пошаговую инструкцию.

1. Знай свои токоизмерительные клещи

Прежде чем начать использовать токоизмерительные клещи, узнай, что ты ищешь. Например, разрешения отличаются на метр. Подсказка — разрешение позволяет увидеть, есть ли какие-либо изменения в измеряемом сигнале. Если у вас измеритель с разрешением 0,2 ампера, не ожидайте, что вы сможете увидеть изменения в 0,1 ампера. Различия в точности также имеют значение. Несмотря на то, что токоизмерительные клещи очень надежны, они не так точны, как цифровые мультиметры. Есть право на ошибку. Ваша точность обычно выражается в процентах, что-то вроде погрешности, которую вы видите в опросах.

2. Понимание того, что вы видите

Если вы не знакомы с цифровыми токоизмерительными клещами, дисплей может выглядеть так, как будто он на греческом языке. (На самом деле там есть несколько греческих символов.) Однако, как только это объяснено, это легко читать. Вот некоторые термины, которые вы можете увидеть на дисплее:

  • Пусковой ток: сокращение от пускового тока. Если он горит, он активен.
  • Hold: Указывает, остановлен ли ваш дисплей, чтобы показать последнее снятое вами значение.
  • Ом и кОм: омы и килоомы.
  • Гц: частота
  • MAXMINAVG: сообщает вам, отображается ли ваше максимальное, минимальное или среднее значение. Важно обратить внимание на то, что горит. Ваши данные будут неверными, если вы случайно использовали в расчетах минимальное число вместо среднего!

В дополнение к тому, что указано выше, у каждого цифрового токоизмерительного клеща есть свои уникальные символы на дисплее. Все они предназначены для того, чтобы помочь вам еще раз проверить, на что запрограммирован счетчик. Перед тем, как использовать его, изучите особенности вашего измерителя, чтобы убедиться, что вы понимаете, как читать показания дисплея.

3. Снимите показания

Основные функции токоизмерительных клещей можно описать одним предложением. Выберите ток, который вы хотите измерить, откройте зажимы и поместите их вокруг (а не на) провода. Ждать. Сделанный. Токоизмерительные клещи достаточно быстры, чтобы дать показания всего за несколько секунд. Конечно, в этих инструкциях есть нюансы. Давайте разберем это: во-первых, используйте поворотный селектор, чтобы убедиться, что вы установили свои клещи на правильную функцию. Вы не хотите пытаться измерить постоянный ток с настройками переменного тока. Вы также будете использовать поворотный селектор, чтобы убедиться, что ваш диапазон правильный. Это важный шаг, поскольку измерение тока, превышающего выбранный вами диапазон, может серьезно повредить ваш измеритель. Если вы не уверены в диапазоне, установите его выше, чем, по вашему мнению, вам нужно, просто на всякий случай. Вы можете уменьшить его позже по мере необходимости. Чтобы получить наилучшие показания, убедитесь, что электрический провод, который вы измеряете, подключен к работающему в данный момент устройству.

Однако вам нужно убедиться, что ваш электрический проводник не работает под напряжением выше 600 В. Помните, как мы упоминали выше, что напряжение является слабым местом токоизмерительных клещей? Если напряжение слишком высокое, счетчик не сможет выдать показания. После того, как вы проверили все эти факторы, вы можете продолжить и зажать жесткими руками провод, который вы хотите измерить. Важное примечание. Хотя токоизмерительные клещи безопасны, поскольку не все из них могут измерять напряжение, они не сообщат вам, безопасно ли касаться проводов. Всегда соблюдайте осторожность при работе с проводами под напряжением.

Специальные измерения

Что делать, если вы хотите измерить что-то другое, кроме тока? Если вы хотите получить показания чего-то вроде напряжения или сопротивления, ваш процесс будет выглядеть иначе.

Напряжение

Измерение напряжения немного сложнее. Вместо того, чтобы просто использовать жесткие руки, вам придется выламывать тестовые зонды.

Вот как изменяется процесс измерения напряжения:

  1. Выберите напряжение, которое вы пытаетесь измерить: переменное или постоянное.
  2. Подключите тестовые щупы — черный щуп подключается к разъему COM, а красный — к разъему V/O.
  3. Выберите диапазон, как если бы вы измеряли ток.
  4. Прикоснитесь кончиками щупов к проводнику, чтобы получить показания.

Если вы хотите запомнить свои показания и уйти от источника электричества, вы можете нажать кнопку «удерживать», чтобы заморозить показания. Тогда вы можете уйти, не беспокоясь о том, что забудете цифры.

Сопротивление

Измерение сопротивления в основном такое же, как измерение напряжения: убедитесь, что выбрано сопротивление, подключите щупы и выберите диапазон.

Вместо того, чтобы прикасаться наконечниками щупов к цепи, вы подключаете наконечники щупов к той части цепи, которую хотите измерить.

Самое большое отличие самое важное — измерения сопротивления можно производить только при отключенном питании цепи.

В отличие от измерения тока или напряжения, измерение сопротивления при включенном питании может привести к повреждению цепи или измерителя.

Обслуживание цифровых токоизмерительных клещей

Давайте будем честными — токоизмерительные клещи стоят немалых денег. Вы хотите убедиться, что ваша прослужит как можно дольше.

Как это сделать?

Во-первых, ежу понятно. Убедитесь, что ваш инструмент хранится должным образом.

Храните свои токоизмерительные клещи в чистом и сухом месте, чтобы они не ржавели. Не менее важно следить за чистотой самого счетчика — грязь и жир снижают точность показаний.

По возможности не кладите на глюкометр ничего, что может привести к смещению зажимов. Если они не выровнены правильно, магнитная цепь не замкнется.

Большинство цифровых токоизмерительных клещей имеют функцию самовыравнивания, но лучше перестраховаться, чем потом сожалеть.

Тем не менее, не начинайте использовать токоизмерительные клещи, чтобы разбирать предметы. Эта функция самовыравнивания исправит лишь некоторые из них.

Вы можете использовать новый инструмент для обслуживания, устранения неполадок при установке и обслуживания электромеханических систем. Независимо от того, для чего вы купили измеритель, вы можете быть уверены, что ваш новый инструмент безопасен, надежен и значительно экономит время.

Покупая цифровые токоизмерительные клещи , вы делаете отличное вложение, которое обязательно продлится.

У вас есть продукт, который вы хотите, чтобы мы рассмотрели, или у вас есть вопрос, на который здесь нет ответа? Дайте нам знать!
