Измерения осциллографом

Измерения осциллографом, как пользоваться осциллографом

Осциллограф — это эффективный современный прибор, предназначенный для измерения частотных параметров электрического тока во времени и позволяющий отображать их в графическом виде на мониторе, либо фиксировать их с помощью самопишущих устройств. Он позволяет измерять такие характеристики электрического тока внутри цепи, как его сила, напряжение, частота и угол фазового сдвига.

Зачем нужен

осциллограф?

Нет лаборатории, которая смогла бы функционировать долго без

измерительных приборов или источников сигналов, токов и напряжения. Если же в планах заняться проектированием или созданием высокочастотных устройств (особенно серьёзной вычислительной техники, скажем, инверторных блоков питания), тогда осциллограф — это отнюдь не роскошь, а необходимость.

Особенно же хорош он тем, что помогает визуально определить форму у сигнала. Чаще всего именно такая форма хорошо показывает, что именно происходит в измеряемой цепи.

Центром всяких осциллографов выступает электронно-лучевая трубка. Можно сказать, что она вроде радиолампы, внутри, соответственно, вакуум.

Катод осуществляет выброс электронов. Установленная фокусирующая система создаёт тоненький луч из излучаемых заряженных частиц. Специальный слой люминофора покрывает весь экран внутри. Под воздействием заряженного пучка электронов возникает свечение. Наблюдая снаружи, можно заметить по центру светящуюся точку. Лучевая трубка укомплектована двумя парами пластин, которые управляют созданным таким образом лучом. Работа электронного луча осуществляется в направлениях, находящихся перпендикулярно. В итоге получаются две управляющие системы, которые создают на экране синусоиду, в которой вертикаль обозначает величину напряжения, а горизонталь — период времени. Таким образом, можно наблюдать параметры поданного на прибор напряжения в определённых временных промежутках.

В зависимости от типа подаваемого на осциллограф сигнала с его помощью возможно измерение не только параметров напряжения, но и других величин того или иного тестируемого агрегата.

Какими они бывают

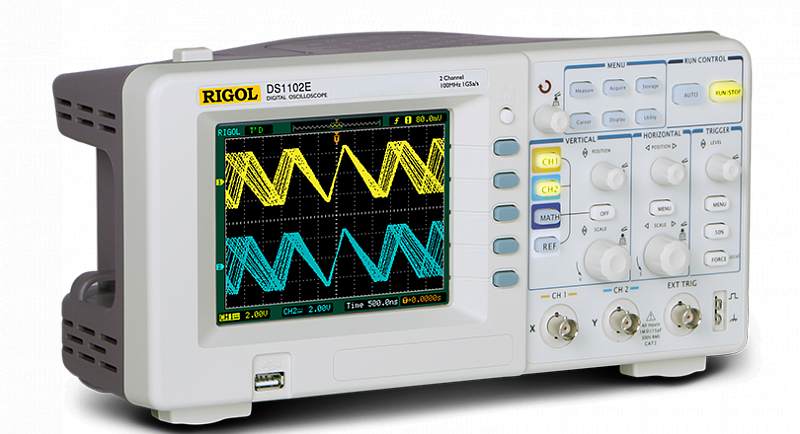

В настоящее время распространены осциллографы двух типов — аналоговый и

цифровой (последний отличается большим удобством, расширенными функциями и зачастую более точен). Оба они работают по одинаковому принципу, и указанные ниже способы измерения физических величин могут применяться на любых моделях этого прибора.

Правильное подключение

При проведении измерений важно правильное подключение прибора к измеряемому участку цепи. Осциллограф имеет два выхода с подключаемыми к ним клеммами или щупами. Одна клемма — фазовая, она соединена с усилителем вертикального отклонения луча. Другая — земля, соединенная с корпусом прибора. На большинстве современных приборов фазовый провод заканчивается щупом либо миниатюрным зажимом, а земля — небольшим зажимом типа «крокодил» (см. фото)

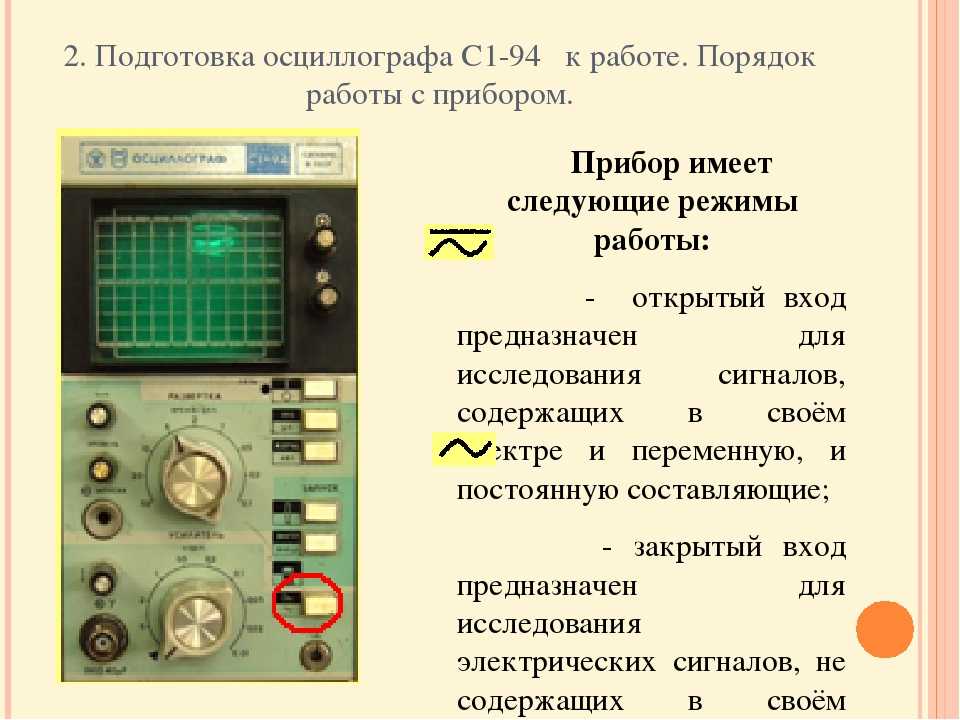

На осциллографах советского производства и некоторых российских моделях оба щупа одинаковы, различить их можно либо по значку «земля» на соответствующем проводе, либо по длине — фазовый провод короче. Подключаются они к входам осциллографа, как правило, стандартным штекером (см. рисунок)

Если маркировка отсутствует, а по внешним признакам выяснить, где какой щуп, не удалось, то проводят простой тест. Одной рукой дотрагиваются до одного щупа, при этом другую руку держат в воздухе, не прикасаясь ни к чему. Если этот щуп идет на фазовый вход, то на мониторе появятся заметные помехи (см. рисунок). Они представляют собой значительно искаженную синусоиду с частотой 50 Герц. Если щуп идет к «земле», то монитор останется без изменений.

При подключении осциллографа на измеряемый участок цепи, не имеющий общего провода, щуп «земля» может быть подключен к каждой из измеряемых точек. Если общий провод имеется (это точка, соединенная с корпусом прибора либо заземленная и условно имеющая «нулевой» потенциал), то «землю» предпочтительнее подключать к ней. Если этого не сделать, то точность измерений сильно упадет (в некоторых случаях такие измерения окажутся очень далеки от истинных значений и доверять им будет нельзя).

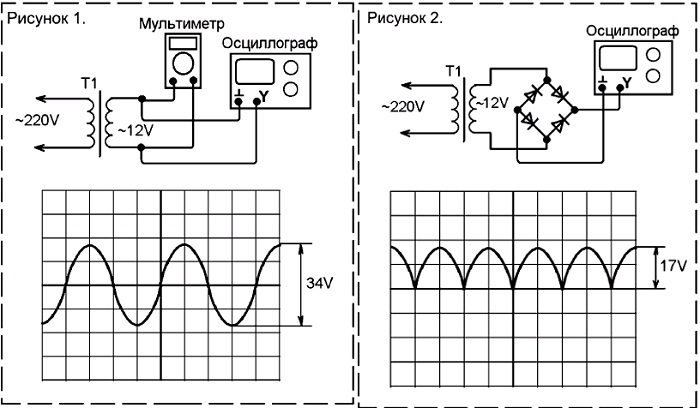

Измерение напряжения осциллографом

За основу измерения напряжения берется известное значение вертикального масштаба. Перед началом измерений надлежит закоротить оба щупа прибора либо переключить регулятор входа в положение. Нагляднее см. следующую картинку.

После чего рукояткой вертикальной регулировки надлежит выставить линию развертки на горизонтальную ось экрана, чтобы можно было корректно определять высоту.
После этого прибор подключается на измеряемый участок цепи и на мониторе появляется график. Теперь остается только посчитать высоту графика от горизонтальной линии и умножить на масштаб. Например, если на ниже приведенном графике одну клетку считать за 1 вольт (соответственно, она разбита на штриховые деления в 0,2, 0,4, 0,6, и 0,8 вольт), то получаем общее напряжение в 1,4 вольта. Если бы цена деления была 2 вольта, то напряжение бы равнялось 2,8 вольт и так далее…

Выставление нужного масштаба осуществляется вращением специальных ручек настройки.

Определение силы тока

Для узнавания силы тока в цепи с помощью осциллографа в нее последовательно включают резистор, имеющий значительно меньшее сопротивление, чем сама цепь (такое, чтобы он практически не влиял на ее исправную работу).

После этого производят измерение напряжения по принципу, указанному выше. Зная номинальное сопротивление резистора и общее напряжение в цепи несложно, пользуясь законом Ома, рассчитать силу тока.

Измерение частоты с помощью осциллографа

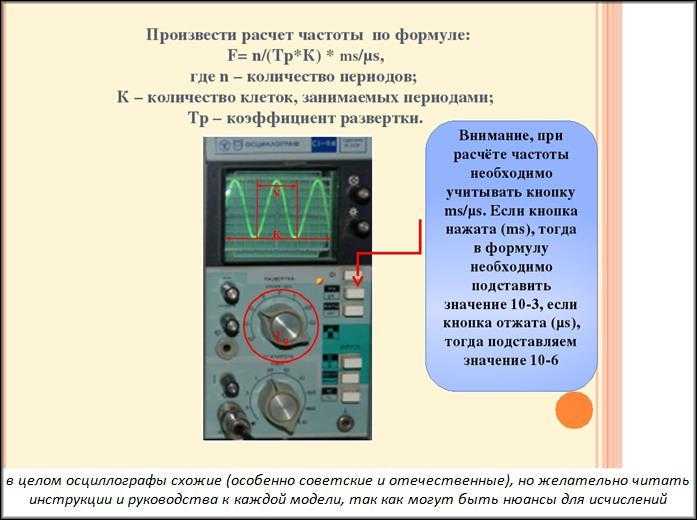

Прибор позволяет успешно измерять частоту сигнала, исходя из его периода. Частота находится в прямо пропорциональной зависимости от периода и рассчитывается по формуле f=1/T, там f — частота, Т — период.

Перед измерением линию развертки совмещают с центральной горизонтальной осью прибора. При проведении измерений осциллограф подключают в исследуемую сеть и наблюдают на экране график.

Для большего удобства, используя ручки горизонтальной настройки, совмещают точку начала периода с одной из вертикальных линий на экране осциллографа. Успешно посчитав количество делений, которое составляет период, следует умножить его на величину скорости развертки.

Рассмотрим на конкретном примере подробнее. Например, период составляет 2,6 делений, развертка — 100 микросекунд/деление. Умножая их, получаем величину периода равную 260 микросекунд (260*10-6 секунд).

Зная период, рассчитываем частоту по формуле f=1/T, в нашем случае частота примерно равна 3,8 кГц.

Измерение сдвига фаз

Сдвиг фаз — это величина, указывающая взаимное положение двух колебательных процессов  в течение времени.

Измерение его производят не в секундах, а в долях периода (Т) сигнала. Достичь максимальной точности измерений этого показателя возможно в том случае, если период растянут масштабированием на весь экран.
В современном цифровом осциллографе абсолютно каждый из сигналов имеет свой цвет, что очень удобно при измерениях. В старых же аналоговых вариантах их яркость и цвет, к сожалению, одинаковы, поэтому для большего удобства следует сделать их амплитуду различной. Подготовка измерения сдвига фаз требует точных подготовительных операций.
Первое, что нужно сделать — не подключая прибор к измеряемой цепи, установить ручками вертикальной настройки линии развертки обоих каналов на центральную ось экрана. Затем ручками настройки усиления каналов вертикального отклонения (плавно и ступенчато) 1-й сигнал устанавливается с большей амплитудой, а второй — с меньшей. Ручками регулирования скорости развертки ее величина устанавливается такой, чтобы оба сигнала на экране имели примерно одинаковый период. После этого, регулируя уровень синхронизации, совмещают начало графика напряжения с осью времени. Ручкой горизонтальной настройки устанавливают начало графика напряжения в крайней налево вертикальной линии. Затем ручками регулировки скорости развертки добиваются того, чтобы конец период графика напряжения совпадал с крайней направо вертикальной линией сетки монитора.
Все эти подготовительные операции производят по порядку до тех пор, пока график периода напряжения не растянется на экран полностью. При этом он должен начинаться и заканчиваться в линиях развертки (см. рисунок).

После завершения подготовительного этапа следует выяснить, какой из параметров опережает другой — сила тока или напряжение. Величина, начальная точка периода которой начинается раньше во времени, является опережающей, и наоборот. Если опережающим является напряжение, то параметр угла сдвига фаз будет положительным, если сила тока — отрицательным. Углом сдвига фаз (по модулю) является дистанция между началами и концами периодов сигналов в величине сетки делений монитора. Он рассчитывается по такой формуле:

В ней величина N — это количество клеток сетки, которые занимает один период, а α — количество делений между началами периодов.
Если графики периодов силы тока и напряжения имеют общие начальную и конечную точки, то угол сдвига фаз равняется нолю.
При ремонте радиоаппаратуры поиск неисправностей ведут, измеряя осциллографом обозначенные выше параметры на отдельных участках электронной цепи или у конкретных электронных компонентов (например, микросхем). Затем их сравнивают с указанными в технологических каталогах величинах, стандартных для этих компонентов, после чего и делают выводы о безошибочной работе или неисправности того или иного элемента цепи.

Если статья была вам полезна, поделитесь ею, пожалуйста, в соц.сетях, воспользовавшись кнопками внизу страницы!

Заходите на мой

канал в YouTube и в группы «Телемастерская» в Одноклассниках и «Самоделкин» ВКонтакте!

Всем успехов!



Измерение напряжения осциллографом

Современные цифровые запоминающие осциллографы ЦЗО , построенные на базе открытой платформы дают возможность пользователю визуально наблюдать исследуемый сигнал, зачастую достаточно сложной формы. Эти возможности в том или ином виде присутствуют практически в любом современном цифровом осциллографе. Большинство ЦЗО способно производить измерения достаточно большого типа параметров, так например, осциллографы серии WaveRunner производства компании LeCroy способен производить измерения до 40 параметров сигнала, с одновременной индикацией 8 результатов измерений в штатном режиме, а при инсталляции дополнительных опций осциллографы LeCroy старших серий способны приводить измерения до различных параметров. Это широкий набор различных амплитудно-временных измерений вполне достаточных для удовлетворения потребностей широкого круга пользователей.

Поиск данных по Вашему запросу:

Измерение напряжения осциллографом

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Задание 4 Измерение напряжения с помощью осциллографа
• Осциллограф цифровой ручной ADS-2029
• Осциллограф: Методические указания к лабораторному практикуму
• Форум кафедры Техники и Электрофизики Высоких Напряжений
• Измерение амплитуды и временных параметров сигнала
• Работа с осциллографом

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Синусоида из розетки осциллограф

Задание 4 Измерение напряжения с помощью осциллографа

Осциллограф представляет собой очень полезный и наиболее широко распространенный измерительный прибор. Запуск прибора производится всегда в определенной точке сигнала, поэтому мы имеем возможность наблюдать стационарное изображение.

Для того чтобы объяснить, как работает прибор, мы изобразили его блок-схему рис. Осциллограф, который мы здесь опишем, обычно называют двухлучевым осциллографом с входом по постоянному току и внешним запуском. Существуют специальные телевизионные осциллографы и им подобные, существуют также осциллографы старых выпусков, которые нельзя использовать для проверки современных электронных схем.

Вертикальное отклонение луча Если говорить о входах для сигналов, то в большинстве осциллографов предусмотрены два канала; это очень удобно, так как часто интерес представляет соотношение между сигналами. Предупреждение: при измерении напряжений ручка установки переменного усиления должна обязательно находиться в положении КАЛИБР!

Об этом часто забывают. В более совершенных моделях осциллографов предусмотрены индикаторные лампы, которые указывают, что ручка регулировки переменного усиления не находится в положении КАЛИБР.

Осциллограф имеет связи по постоянному току, и это очень важно: на экране отображается сигнал напряжения постоянного тока и только. Однако иногда интерес может представлять небольшой переменный сигнал, имеющий большое смещение в виде неизменного напряжения постоянного тока; в этом случае можно переключить вход на связь по переменному току, при этом последовательно со входом подключится конденсатор, постоянная времени которого равна примерно 0,1 с.

В большинстве осциллографов имеется также заземленный вход, который позволяет определить, где находится на экране уровень 0 В. В положении ЗЕМЛЯ сигнал не закорачивается на землю, а просто отключается от осциллографа, вход которого заземляется.

Входы осциллографа обычно обладают высоким импедансом параллельное соединение сопротивления и емкости , как и должно быть в хорошем приборе для измерения напряжения. Универсальным и точным значением для входного сопротивления является , при этом можно использовать высокоомные щупы об этом речь пойдет ниже ; к сожалению, стандартизованного значения для параллельной емкости нет, и это вызывает некоторые неприятности при замене щупов.

В усилителях вертикального отклонения предусматривают возможность управления положением луча и возможность инвертирования сигнала по крайней мере на одном из каналов, а также переключатель ВХ.

Последний позволяет наблюдать сигнал в любом из каналов, их сумму разность при инвертировании сигналов или оба канала сразу. Иногда, для того чтобы убедиться в правильности своих наблюдений, полезно пронаблюдать сигналы и в том, и в другом режиме. Горизонтальное отклонение луча Сигнал вертикальной резвертки подается на схему вертикального отклонения и перемещает луч вверх и вниз по экрану.

Сигнал горизонтальной развертки создается внутренним генератором пилообразного напряжения, обеспечивающим отклонение, пропорциональное времени. Осциллографы в большинстве снабжены ручкой УСИЛЕНИЕ по горизонтали , один из входных каналов может быть использован для внешнего задания горизонтального отклонения при этом получаются, например, всем известные и, как правило, бесполезные фигуры Лиссажу, которые любят авторы элементарных учебников и создатели научно-фантастических фильмов.

Схема запуска Мы подошли к самому интересному — к схеме запуска. Мы уже познакомились с сигналами вертикального отклонения и горизонтальной развертки; они необходимы для построения графика зависимости напряжения от времени. Но если сигнал горизонтальной развертки не будет перехватывать входной сигнал каждый раз в одной и той же точке при условии, что входной сигнал является периодическим , то изображение будет представлять собой сплошную путаницу — входное колебание будет накладываться само на себя в различные моменты времени.

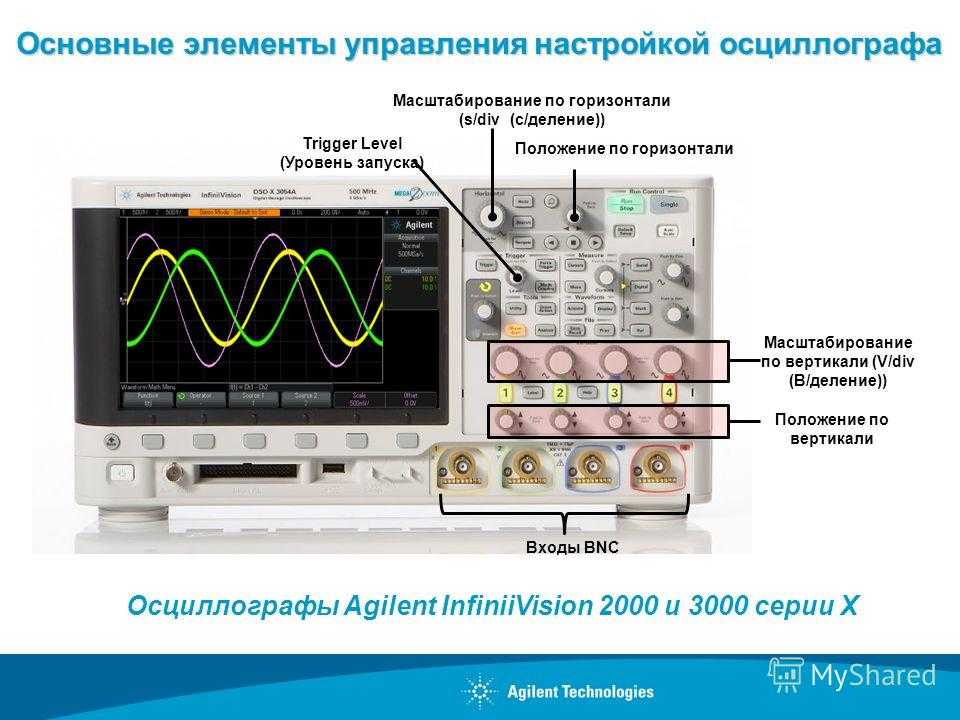

Посмотрите на переднюю панель прибора, и вы увидите, что существует несколько вариантов выбора сигналов, поступающих на вход схемы запуска и несколько вариантов выбора режима ее работы. На практике, регулируя уровень, добиваются стабильного изображения.

Этот режим является самым подходящим, если рассматривается совокупность различных сигналов и нет желания каждый раз производить установку схем запуска. В режиме ЛИНИЯ развертка запускается от сети переменного тока; этот режим используется в тех случаях, когда интерес представляют фон или пульсации в схеме.

Для наблюдения комбинированных сигналов полезны различные виды связи; например, предположим, что необходимо рассмотреть звуковой сигнал с частотой порядка нескольких килогерц, на который накладываются отдельные выбросы.

Поиск луча полезен в тех случаях, когда вы не можете найти осциллограмму; этот режим особенно по душе начинающим. В режиме просмотра сигнала запуска на экране отображается сигнал запуска; этот режим особенно удобен при внешнем запуске.

Подсказки начинающим Для того чтобы осциллограф был послушным инструментом в ваших руках, начиная работу, вспомните следующие практические советы. Для скорости развертки установите значение , а усиление выключите получим -кратное усиление.

Заземлите входы схемы вертикального отклонения, задайтесь яркостью и вращайте ручку управления отклонением по вертикали до тех пор, пока на экране не появится горизонтальная линия если это вызовет затруднения, попробуйте воспользоваться режимом поиска луча.

Предупреждение: в некоторых осциллографах, например типа Tectronix , режим автоматической внутренней развертки нельзя установить, если не отрегулирован должным образом уровень запуска.

После этого можно подать сигнал, отключить вход от земли и начать манипулировать со схемой запуска. Чтобы ближе познакомиться с осциллографом, посмотрите, каким будет изображение на его экране, когда коэффициент усиления вертикального отклонения имеет очень большое значение, когда скорость развертки очень велика или очень мала и когда схема запуска плохо отрегулирована.

Щупы Входная емкость осциллографа по отношению к испытываемой схеме может быть слишком велика, особенно если учесть экранированный соединительный кабель. Полное входное сопротивление параллельное соединение сопротивления и емкости или около того часто оказывается слишком низким для чувствительных схем и нагружает их, образуя делитель напряжения.

Хуже того, иногда эта емкость вызывает неправильную работу схемы и даже приводит к возникновению автоколебаний! Для того чтобы решить эту проблему, обычно используют высокоимпедансные щупы. Работу широко распространенного -кратного щупа иллюстрирует рис. Для сигналов постоянного тока вместе с осциллографом образует просто -кратный делитель напряжения. На практике регулируют с помощью прямоугольных импульсов с частотой примерно , генератор которых предусмотрен во всех осциллографах и снимается с гнезда КАЛИБР, или РЕГ.

Емкость щупа регулируют до тех пор, пока на экране не будет получено изображение точной прямоугольной формы. Иногда регулировка щупа бывает ловко спрятана изготовителями; в некоторых конструкциях тело щупа надо поворачивать и фиксировать относительно второй, сочлененной с ним части.

В некоторых щупах возможно переключение на -кратный или -кратный режим. Земля Как и в большинстве измерительных приборов, сигнал на входе осиллографа оценивается относительно земли прибора внешняя часть входного коаксиального разъема типа BNC , которая обычно электрически связана с корпусом.

Это значит, что вы не можете измерять напряжение между двумя точками в схеме, а вынуждены измерять сигналы относительно этой земли. Для испытуемой это может иметь самые плачевные последствия; кроме того, есть схемы, для которых заземление крайне опасно для бестрансформаторных электронных приборов, как, например, некоторые телевизоры. И еще одно замечание по поводу земли при измерении слабых и высокочастотных сигналов: убедитесь, что земля осциллографа и земля схемы, в которой вы проводите измерения, одинаковы.

Задержку можно точно отрегулировать с помощью специальной многооборотной ручки, а вторую скорость развертки можно установить с помощью переключателя. Задержанная развертка может начинаться сразу по истечении задержки или в следующий после задержки момент запуска; для управления запуском предусмотрены две схемы управления, благодаря которым две точки запуска можно устанавливать независимо друг от друга.

Ну путайте задержанную развертку с задержкой сигнала. Во всех осциллографах происходит задержка сигнала в канале, благодаря чему можно наблюдать событие, которое произвело запуск; оказывается, осциллограф позволяет нам заглядывать в недавнее прошлое!

Этот режим очень удобен для наблюдения сложных сигналов без простой периодичности, характерной, скажем, для синусоидального сигнала. Типичным примером является цифровой сигнал, представляющий собой сложную последовательность единиц и нулей, для которого никаким иным способом нельзя добиться стабильного изображения разве только путем регулировки верньера скорости развертки, а это предполагает отсутствие калиброванной развертки.

Существуют также осциллографы с памятью, которые позволяют наблюдать неповторяющиеся события, и осциллографы, к которым можно подключать дополнительные функциональные модули. Они позволяют делать почти все, что захочется: отображать одновременно до восьми осциллограмм, производить спектральный анализ, точно измерять время и напряжение в цифровом виде и т. Регистры, память и ввод-вывод Система команд и способы адресации Представление команд на машинном языке Разработка схемы Программирование: определение задачи Программирование: детали Характеристики Микросхемы средней степени интеграции Периферийные БИС Запоминающие устройства Другие микропроцессоры Прототипы платы печатной схемы ПС Изготовление плат печатного монтажа Проектирование плат с печатным монтажом Монтаж плат ПС Несколько дополнительных соображений по поводу плат ПС Установка схемных плат в приборы Оформление Замечания по конструкции Охлаждение Полезные советы Транзисторный усилитель на высоких частотах в первом приближении Высокочастотные усилители: модели для переменного тока Пример высокочастотных расчетов Примеры высокочастотных усилителей Пример проектирования широкополосной схемы Уточненные модели схем по переменному току Последовательнопараллельные пары Соединительные линии Отрезки линий, согласующие устройства и трансформаторы Резонансные усилители Элементы ВЧ-схем Некоторые принципы связи Амплитудная модуляция Метод одной боковой полосы SSB Частотная модуляция Частотная манипуляция Специальные методы конструирования Модель транзистора и ее уравнения Высоковольтный усилитель

Осциллограф цифровой ручной ADS-2029

Благодаря своей компактности и возможности питания от батарей, осциллограф цифровой ручной ADS рекомендован для работы в «полевых» условиях. Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом. Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании. Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www. Если Вы ранее не регистрировались на сайте www.

Мультиметр, входящий в состав осциллографа, предназначен для измерения напряжения и силы постоянного тока, средних квадратических значений.

Осциллограф: Методические указания к лабораторному практикуму

Портативный цифровой мультиметр, это, наверное, самый распространенный измерительный прибор, который, пожалуй, есть в каждой измерительной лаборатории, у каждого инженера и техника. Идея совместить мультиметр и осциллограф выглядит очень логичной и востребованной. В ходе разработки, отладки и обслуживания электронных систем на одной и той же плате возникает необходимость как измерений напряжений, токов, сопротивления мультиметр , так и наблюдения формы сигналов и ее динамики осциллограф. Нужен ли осциллограф со встроенным мультиметром? Ведь цифровой осциллограф сам способен выполнять некоторые функции мультиметра, а именно — измерять постоянное и переменное напряжение, измерять частоту сигнала. Если к осциллографу подключить токовые пробники, это расширит его возможности измерением постоянного и переменного тока…. Начнем с того, что аналого-цифровое преобразование у осциллографа — скоростное и, как правило, 8-разрядное.

Форум кафедры Техники и Электрофизики Высоких Напряжений

Toggle navigation rutlib5. Книга: Самоучитель по радиоэлектронике. Осциллограф становится относительно простым в использовании прибором после первого знакомства с ним. Затруднение может вызывать лишь изучение и запоминание функции каждого из различных органов управления на передней панели, где имеется множество ручек, лимбов, переключателей, кнопок и соединителей. Для непосвященных это кажется очень трудным.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.

Измерение амплитуды и временных параметров сигнала

Это вторая часть ликбеза по осциллографам, а первая часть здесь. Эта заметка будет постепенно пополняться простыми, но полезными приёмами работы с осциллографом. Главный вопрос, на который следует ответить: «что можно измерить с помощью осциллографа? Их формы, амплитуды, частоты. По полученным данным можно сделать вывод и о других параметрах изучаемой цепи.

Работа с осциллографом

Изменение величины может происходить в пределах какого-либо диапазона размеров и во времени. В зависимости от числа Методы сравнения с мерой — методы измерений, в которых известную величину сравнивают с величиной, воспроизводимой мерой Требования, предъявляемые к взаимозаменяемым преобразователям, весьма высоки. В ряде случаев некоторые из них невыполнимы Перейти к основному содержанию.

Ознакомление с осциллографом. Источник постоянного напряжения Для амплитудных измерений на осциллографе используется откалиброванная.

Забыли пароль? Изменен п. Расшифровка и пояснения — тут.

В последнее время на ринке измерительной техники появились новые приборы, которые объединяют в себе возможности нескольких измерительных устройств. В частности, это осциллографы-мультиметры. Бренд UNI-T славится производством высокоточного и надёжного измерительного оборудования. Он сочетает в себе функции полноценного мультиметра и осциллографа с аналоговой полосой пропускания до 16 МГц.

В универсальных осциллографах используется метод измерения амплитуд сигналов с помощью масштабной сетки, помещенной на экране осциллографа.

Осциллограф представляет собой очень полезный и наиболее широко распространенный измерительный прибор. Запуск прибора производится всегда в определенной точке сигнала, поэтому мы имеем возможность наблюдать стационарное изображение. Для того чтобы объяснить, как работает прибор, мы изобразили его блок-схему рис. Осциллограф, который мы здесь опишем, обычно называют двухлучевым осциллографом с входом по постоянному току и внешним запуском. Существуют специальные телевизионные осциллографы и им подобные, существуют также осциллографы старых выпусков, которые нельзя использовать для проверки современных электронных схем. Вертикальное отклонение луча Если говорить о входах для сигналов, то в большинстве осциллографов предусмотрены два канала; это очень удобно, так как часто интерес представляет соотношение между сигналами. Предупреждение: при измерении напряжений ручка установки переменного усиления должна обязательно находиться в положении КАЛИБР!

Цели После проведения данного эксперимента Вы сможете измерять при помощи мультиметра и осциллографа напряжения синусоидальных сигналов и осуществлять преобразование эффективных значении в значения размаха и наоборот. Если используется мультиметр, показания прибора осуществляются непосредственно в вольтах, которые отмечаются на шкале указателем аналогового прибора или в виде десятичного числа на жидкокристаллическом или светодиодном индикаторе цифрового прибора. При этом представляемое на индикации значение является эффек тивным значением или среднеквадратическим значением. Оно является также более точным показанием.

Методика измерения напряжения с помощью осциллографа

Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз

Содержание

1. Для чего предназначен осциллограф
2. Принцип действия осциллографа
3. Классификация и виды
4. Устройство и основные технические параметры
5. Как выполняются измерения
6. Измерение тока
7. Измерение напряжения
8. Измерение частоты
9. Измерение сдвига фаз

Осциллограф — устройство, демонстрирующие силу тока, напряжение, частоты и сдвиг фаз электрической цепи. Прибор отображает соотношение времени и интенсивности электрического сигнала. Все значения изображены при помощи простого двумерного графика.

Для чего предназначен осциллограф

Осциллограф используется электронщиками и радиолюбителями для того, чтобы измерить:

• амплитуду электрического сигнала — соотношение напряжения и времени;
• проанализировать сдвиг фаз;
• увидеть искажение электрического сигнала;
• на основе результатов вычислить частоту тока.

Несмотря на то, что осциллограф демонстрирует характеристики анализируемого сигнала, чаще его используют для выявления процессов происходящих в электрической цепи. Благодаря осциллограмме специалисты получают следующую информацию:

• форму периодического сигнала;
• значение положительной и отрицательной полярности;
• диапазон изменения сигнала во времени;
• длительность положительного и отрицательного полупериода.

Большинство из этих данных можно получить при помощи вольтметра. Однако тогда придётся производить замеры с частотностью в несколько секунд. При этом велик процент погрешности вычислений. Работа с осциллографом значительно экономит время получения необходимых данных.

2Использование прибора

Стоит также отметить, что виды приборов тоже бывают разными и нужно уделить внимание именно многоканальным осциллографам. Специалисты утверждают, что такие приборы дают возможность наблюдать за сигналами, которые находятся в самых разных участках схемы, причем, делать это можно в одно время, что является очень удобной функцией для опытных пользователей

На примере разберем, как важно, чтобы пример имел выше описанную возможность:

На примере разберем, как важно, чтобы пример имел выше описанную возможность:

• Нам необходимо просмотреть сигнал, который будет появляться и на входе и на выходе усилителя.
• Получается главной задачей в данной ситуации является выяснить, какие изменения внесет наш усилитель в электрическую цепочку и как это повлияет на нее, в принципе.
• Здесь также мы сможем выяснить и изменение самой амплитуды, а также задержку во времени (если таковая имеется).

Стоимость такого прибора не фиксированная и зависит она от многих факторов:

• количество входов на приборе
• фирма изготовитель
• наценка распространителя, то есть, продавца и т.д.

Многих интересует, что собой представляет развертка в рассматриваемом приборе. На самом деле, все очень просто – это линия, которая показывается на экране осциллографа в том случае, если сигнал, который исследуется, отсутствует. В данном случае действует единственное напряжение самой развертки.

На сегодняшний день существует несколько видов разверток, основными из которых являются круговая и линейная.

Сразу возникает вопрос – где применяется непрерывная развертка. Ответ очень простой – при исследовании сигналов периодического типа

Помимо всего прочего, она также понадобится для импульсных сигналов, скважность которых совсем небольшая

Если обобщить всю полученную информацию и упростить его на порядок, то получится, что при помощи осциллографа можно измерить:

• частота
• напряжение
• сдвиги по фазам
• ток

Приобретают такой прибор пользователи для того чтобы наблюдать саму форму сигнала, можно назвать это самым главным его предназначением.

К сигнальным свойствам, которые можно увидеть благодаря осциллографу относятся:

• Импульсивный сигнал
• Невозможность приема значений отрицательного характера
• Оперативное изменение сигнала
• Превышение длительности импульсов

Рассматриваемый прибор можно приобрести без особых трудностей в специализированных магазинах или же по интернету. Если вы не очень разбираетесь в таких приборах, тогда для вас будет оптимальным вариантом – посетить лично специализированный магазин, где специалисты, консультанты ответят на все интересующие вас вопросы, все вам подробно расскажут и покажут.

Осциллограф – полезный прибор, тем более для тех, кто разбирается в электронике, но сказать о том, что стоимость его невысокая – нельзя. Так что, для приобретения такого прибора необходимо будет раскошелиться.

Принцип действия осциллографа

Осциллограф выполняет замеры при помощи электронно-лучевой трубки. Это лампа, которая фокусирует анализируемый ток в луч. Он попадает на экран прибора, отклоняясь в двух перпендикулярных направлениях:

• вертикальное – показывает исследуемое напряжение;
• горизонтальное – демонстрирует затраченное время.

За отклонение луча отвечают две пары пластин электронно-лучевой трубки. Те, что расположены вертикально, всегда находятся под напряжением. Это помогает распределять разнополюсные значения. Положительное притяжение отклоняется вправо, отрицательное — влево. Таким образом, линия на экране прибора движется слева направо с постоянной скоростью.

На горизонтальные пластины также действует электрический ток, что отклоняет демонстрирующий показатель напряжения луча. Положительный заряд — вверх, отрицательный — вниз. Так на дисплее устройства появляется линейный двухмерный график, который называется осциллограммой.

Расстояние, которое проходит луч от левого до правого края экрана называется развёрткой. Линия по горизонтали отвечает за время измерения. Помимо стандартного линейного двухмерного графика существует также круглые и спиральные развёртки. Однако пользоваться ими не так удобно как классическими осциллограммами.

Классификация и виды

Различают два основных вида осциллографов:

• аналоговые — аппараты для измерения средних сигналов;
• цифровые — приборы преобразовывают получаемое значение измерений в «цифровой» формат для дальнейшей передачи информации.

По принципу действия существуют следующая классификация:

1. Универсальные модели.
2. Специальное оборудование.

Наиболее популярными являются универсальные устройства. Эти осциллографы используют для анализа различных видов сигналов:

• гармонических;
• одиночных импульсов;
• импульсных пачек.

Универсальные приборы предназначены для разнообразных электрических устройств. Они позволяют измерять сигналы в диапазоне от нескольких наносекунд. Погрешность измерений составляет 6-8%.

Универсальные осциллографы делятся на два основных вида:

• моноблочные — имеют общую специализацию измерений;
• со сменными блоками — подстраиваются под конкретную ситуацию и тип прибора.

Специальные устройства разрабатываются под определённый вид электрической техники. Так существуют осциллографы для радиосигнала, телевизионного вещания или цифровой техники.

Универсальные и специальные устройства делятся на:

• скоростные – применяются в быстродействующих приборах;
• запоминающие — аппараты, сохраняющие и воспроизводящие ранее сделанные показатели.

При выборе устройства следует внимательно изучить классификации и виды, чтобы приобрести прибор под конкретную ситуацию.

Области применения

Осциллограф предназначен для изучения динамических процессов. Чтобы пользоваться прибором правильно, следует не превышать конструкционные возможности. Ниже представлены примеры решения практических задач.

Наблюдение фигур Лиссажу

При одновременной подаче на входы осциллографа сигналов с приблизительно равными частотами на экране будут видны характерные изображения. Этот метод используют для настройки генератора по эталонному образцу.

Советуем изучить Восстановление аккумулятора

Фигура Лиссажу на ЭЛТ аналогового прибора

Курсорные измерения

Для повышения точности измерений на экран выводят вспомогательные координатные полосы (курсоры). При хорошей оснащенности осциллограф индицирует отдельные показатели в цифровом виде.

Математические функции

Некоторые модели современных осциллографов (блоки для подключения к компьютеру) способны обрабатывать сигналы по сложному алгоритму. Необходимый вариант описывают соответствующей математической функцией: сложение, вычитание или др.

Захват строки телевизионного сигнала

В соответствии с названием такой режим предназначен для изучения телевизионного сигнала. Главная особенность – специальная синхронизация, позволяющая выводить на экран необходимое количество строк.

Устройство и основные технические параметры

Каждый прибор имеет ряд следующих технических характеристик:

1. Коэффициент возможной погрешности при измерении напряжения (у большинства приборов это значение не превышает 3%).
2. Значение линии развёртки устройства — чем больше эта характеристика, тем дольше временной промежуток наблюдения.
3. Характеристика синхронизации, содержащая в себе: диапазон частот, максимальные уровни и нестабильность системы.
4. Параметры вертикального отклонения сигнала с входной ёмкостью оборудования.
5. Значения переходной характеристики, показывающие время нарастания и выброс.

Помимо перечисленных выше основных значений, у осциллографов присутствуют дополнительные параметры, в виде амплитудно-частотная характеристики, демонстрирующей зависимость амплитуды от частоты сигнала.

Цифровые осциллографы также обладают величиной внутренней памяти. Этот параметр отвечает за количество информации, которую аппарат может записать.

История

Ондограф Госпиталье

Электрический колебательный процесс изначально фиксировался вручную на бумаге. Первые попытки автоматизировать запись были предприняты Жюлем Франсуа Жубером в 1880 году, который предложил пошаговый полуавтоматический метод регистрации сигнала. Развитием метода Жубера стал полностью автоматический ондограф Госпиталье. В 1885 году русский физик Роберт Колли создал осциллометр, а в 1893 году французский физик Андре Блондель изобрел магнитоэлектрический осциллоскоп с бифилярным подвесом.

Подвижные регистрирующие части первых осциллографов обладали большой инерцией и не позволяли фиксировать быстротечные процессы. Этот недостаток был устранён в 1897 году Уильямом Дадделлом, который создал светолучевой осциллограф, использовав в качестве измерительного элемента небольшое лёгкое зеркальце. Запись производилась на светочувствительную пластину. Вершиной развития этого метода стали в середине XX века многоканальные ленточные осциллографы.

Практически одновременно с Дадделлом Карл Фердинанд Браун использовал для отображения сигнала изобретённый им кинескоп. В 1899 году устройство было доработано Йонатаном Зеннеком, добавившим горизонтальную развертку, что сделало его похожим на современные осциллографы. Кинескоп Брауна в 1930-е годы заменил кинескоп Зворыкина, что сделало устройства на его основе более надёжными.

В конце XX века на смену аналоговым устройствам пришли цифровые. Благодаря развитию электроники и появлению быстрых аналого-цифровых преобразователей, к 1980-м годам они заняли доминирующую позицию среди осциллографов.

Как выполняются измерения

Экран осциллографа поделён на небольшие клетки, которые называются делениями. В зависимости от прибора каждый квадрат будет равен определённому значению. Наиболее популярное обозначение: одно деление – 5 единиц. Также на некоторых приборах присутствует ручка для управления масштабом графика, чтобы пользователям было удобнее и точнее производить измерения.

Прежде чем начать измерение любого рода следует присоединить осциллограф к электрической цепи. Щуп подключается на любой из свободных каналов ( если в приборе, больше чем 1 канал) или на генератор импульсов, при его наличии в устройстве. После подключения на дисплее аппарата появятся различные изображения сигналов.

Если сигнал получаемый прибором обрывистый, то проблема заключается в присоединении щупа. Некоторые из них оборудованы миниатюрными винтами, которые необходимо закрутить. Также в цифровых осциллографах решает проблему обрывистого сигнала фикция автоматического позиционирования.

Что такое осциллограф

Осциллографом (O-Scope, Oscilloscope) регистрируют изменения (амплитуды, колебания) напряжений сигналов электроцепи с выводом в виде синусоид, пилообразных и других линий на координатную сетку на мониторе. Прибор применяют для изучения динамики системы во время ее работы. Характерный пример: тестирование импульсных, генераторных устройств (источники питания). Oscilloscope покажет форму напряжения, электросигналов во времени, уровень колебаний, изменения при определенных условиях и факторах (поломки, температура, магнитные поля, помехи, экранирование).

Назначение

O-Scope измеряет такие величины и решает следующие задачи:

• тестовые меры для электросхем, сборок, изделий при их выпуске, починке, в исследовательских учреждениях;
• всегда используется при проверке измерительных устройств;
• электро, теле и радио сфера: свойства сигналов, степень шумов, искажений;
• для узкоспециализированного аппаратного оснащения, для анализа АСУ, исполнительных приспособлений;
• замеры частот и амплитуд при отладке;
• визуальный мониторинг сигналов, фазных сдвигов;

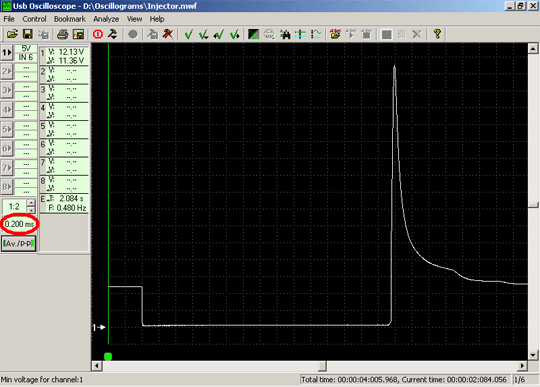

• анализ функционирования датчиков автомобиля.

Если кратко отобразить функции, то аппарат позволяет наблюдать изменения напряжения:

• во времени: частоту, промежутки, скважность, циклы, скачки, спады, всплески;
• на физике: колебания, амплитуды, макс. /мин. среднеквадратичные значения.

Осциллограф — это «глаза», позволяющие посмотреть внутрь цепи во время ее работы. Кроме простого измерения электросигнала, современные изделия могут делать математические преобразования в реальном времени (Фурье и пр.).

Где применяется

• всегда в научных, технических лабораториях, исследовательских отделениях на заводах, выпускающих электроприборы, например, производитель должен знать, как реагирует его продукция на помехи;
• при углубленном анализе сборок, при наладке, ремонте электроустройств: от радио и сотовой связи до цепей двигателей машин. Для радиолюбителей прибор незаменим.

Устройство

Главный узел осциллографа — трубка как у старых телевизоров, электронно-лучевая, осуществляющая визуализацию величин, принимаемых входным делителем, от которого зависят рамки допустимых замеров. Происходит усиление, синхронизация с генератором развертки. Далее, исследуемая величина попадает на оконечный усиливающий узел, на ЭЛТ, затем происходит отображение его онлайн без каких-либо задержек.

Алгоритм, как работает цифровой осциллограф несколько иной: он сначала пропускает сигнал через преобразователь (аналого-цифровой), замеряя его несколько раз в сек. Затем происходит реконструкция и отображение на мониторе. Одновременно данные записываются буферной памятью, есть возможность будущей их обработки.

Работать с цифровым осциллографом удобнее, его преимущества — полная функциональность с дополнительными опциями в маленьком корпусе, простота настроек. Выбор осциллографа в современных условиях обычно осуществляется среди указанных видов. Отдельные аналоговые старые основательные советские экземпляры (дешевле в 4–5 раз) неплохи, но они габаритные, требуют больше навыков по настройке.

Особенности цифровых моделей

Цифровой осциллограф работает иначе — аналоговый сигнал преобразуется в цифровую форму. В таком виде он записывается в ЗУ и передается на монитор, где из цифрового формата переводится снова в аналоговую форму. Отображение на экране начинается только в тот момент, когда уровень на входе превысит определенное значение (задается настройками).

Периодичность смены картинки зависит от выбранного режима работы: автоматический, одиночный и обычный. Обычный — это аналог ждущего.

Упрощенная блок-схема цифрового осциллографа

Чем лучше цифровые модели? Во-первых, такое преобразование делает изображение более стабильным. Во-вторых, проще увеличивать и уменьшать масштаб. В-третьих, есть возможность записи. Ну, и габариты. Самый небольшой аналоговый осциллограф — С1-94 — имеет размеры 100*190*300 мм и вес 3,5 кг. А цифровые при размерах 100*50-60*13-20 мм имеют вес порядка 150-300 граммов. И это вместе с аккумуляторами.

Как функционирует осциллограф

Если смотреть на быстро пробегающие объекты, то увидим размытую линию. Но если периодически открывать «окошко», то будут выхватываться статичные кадры. Это принцип стробоскопа, так же, но в электронной форме работает Oscilloscope.

Действие «окошка» синхронизуется (главное условие) со скоростью объектов (сигнала), поэтому при его открытии их место стабильно. В противном случае возникнет рассинхронизация.

Аппарат визуализирует периодические изменения в реальном времени на табло синусоидой или линией другой формы (пила, меандр и прочее). Каждый будущий отрезок схожий с прошедшим, он «останавливается» и показывается (в 1 момент — 1 период).

На что обратить внимание в Oscilloscope, ориентиры для выбора

Рассмотрим основы характеристик O-Scope, которые послужат также ориентирами, как выбрать осциллограф, надежную его модель.

Способы, чтобы проверить осциллограф:

• встроенным генератором (Калибровка), все цифровые модели имеют его. Включают режим и смотрят, есть ли синусоида. Если магазин специализированный, там должен быть внешний генератор для проверки;
• старые осциллографы начинают подвирать со временем, как проверить их есть простой способ: взять эталонный источник, например, ту же батарейку 1.5 В;
• экран должен быть достаточной яркости, луч без артефактов;
• дотронуться до щупа: фаза покажет синусоиду (правда с большими помехами), земля — ровную линию;
• посредством ПК, специальным ПО.

Полоса пропускания

Это минимальная и максимальная частоты, амплитудность, то есть диапазон, который может измерить прибор. Достаточно учесть верхнюю черту; нижнюю рисуют все устройства.

Частота дискретизации (Sampling rate)

У цифровых моделей. Данный параметр связан с предыдущим. Чем выше, тем лучше (например, у Siglent SDS — 1×109). Это число считываний за единицу времени, определяет максимальные частоты без потерь на экране. У приборов с несколькими каналами может уменьшаться при задействовании их всех (при покупке надо учесть).

По теореме Котельникова част. дискр. должна превышать в 2 раза верхнюю рамку пропускания, но на практике потребуется превышение в 4–5 раза. На этом и основывается выбор. Пример для изделия с полосой до 200–800 МГц (важно учесть параметр при использовании 2 и больше каналов).

Число каналов

Многие модели способны обрабатывать больше сигналов вместе, одновременно раздельно показывая их на мониторе. Обычно от 2 до 4. Иногда включение других каналов сказывается на производительности. Выбор осциллографа рекомендовано делать среди изделий с двумя каналами, что позволит сравнивать исследуемые величины, исчислять фазные сдвиги. Три и больше входа, это хорошо, но для обычных задач иногда чрезмерно, цена прибора возрастет многократно.

Определение частоты по осциллограмме

Определение частоты по осциллограмме

Сообщение БАРС » 15 ноя 2011, 20:24

Давно хотел создать тему для всех, да и самому немного разобраться. Как известно в импульсной электронике без осциллографа делать вообще нечего. Тут я расскажу как узнать частоту с помощью осциллографа.

Частота = 1 / период импульса.

Период импульса = диапазон положения ручки «время» на осциллографе * количество клеток периода импульса на осциллограмме.

Предлагаю рассмотреть три осциллограммы и рассчитать частоту: (На всех трёх осциллограммах ручка «время» у меня была в положении «0,05 мкс» [микросекунд])

Первый пример, расписываю очень подробно:

Период импульса = 0,05 мкс * 4,2 клетки = 0,21 мкс 0,21 мкс / 1000 = 0,00 021 мс [миллисекунда] 0,00 021 мс / 1000 = 0,0 000 0021 с [секунды]

Частота = 1 / 0,0 000 0021 с = 4 761 900 Гц 4 761 900 Гц / 1000 = 47 619 кГц 47 619 кГц / 1000 = 4,7619 МГц

Второй пример, кратко:

Период импульса = 0,05 мкс * 2 клетки = 0,1 мкс

Частота = 1 / 0,1 мкс = 10 МГц

Третий пример (прошу прощения за плохую синхронизацию, мой осциллограф уже не «тянет» столь высокую частоту):

Период импульса = 0,05 мкс * 1,2 клетки = 0,06 мкс

Частота = 1 / 0,06 мкс = 16,666 МГц

Всем спасибо. Прошу ткнуть носом в имеющиеся ошибки и опечатки Уважаемого Админа персонально прошу прокомментировать данный пост

Re: Определение частоты по осциллограмме

Сообщение ec73 » 15 ноя 2011, 23:36

Очевидные вещи комментировать — все верно

Считаем скважность: Период в первом случае равен 4,2 клетки Длительность — 2,2 клетки. Скважность равна 2. Ну примерно Или коэффициент заполнения — 0,5 (duty=50%)

Re: Определение частоты по осциллограмме

Сообщение rhf-admin » 16 ноя 2011, 09:45

Re: Определение частоты по осциллограмме

Сообщение БАРС » 22 ноя 2011, 20:03

Re: Определение частоты по осциллограмме

Сообщение rhf-admin » 23 ноя 2011, 01:01

Re: Определение частоты по осциллограмме

Сообщение БАРС » 23 ноя 2011, 01:37

Re: Определение частоты по осциллограмме

Сообщение rhf-admin » 23 ноя 2011, 12:06

Re: Определение частоты по осциллограмме

Сообщение БАРС » 23 ноя 2011, 13:01

Тогда если представим что я измеряю пульсации на этой осциллограмме download/file. php?id=523&mode=view получается что размах пульсаций здесь = 4,6 клетки; амплитуда пульсаций = 2,3 клетки; двойная амплитуда (первый раз такой термин услышал ) пульсаций = 4,6 клетки?

И ещё вопрос, почему на этой осциллограмме на ножках кварца не синусоида а непонятно что? Или это мой осциллограф её так искажает? Хотя быть такого не может, у него полоса пропускания до 10МГц, а импульсы на осциллограмме под 5 МГц. download/file.php?id=522&mode=view

Re: Определение частоты по осциллограмме

Сообщение rhf-admin » 23 ноя 2011, 23:12

Re: Определение частоты по осциллограмме

Сообщение dionisiu » 01 апр 2015, 16:27

Дико извиняюсь за некрофильство, но другой темы по осциллографам здесь ещё не нашёл. Вопрос в следующем. Добыл я из своего хламушника осциллограф Н313, да вот родной щуп к нему утерян. Кое-как сделал некое подобие и включил прибор, щуп на палец, подстроился на частоту наведенного напряжения сети и. немного озадачился. В общем и целом, на экране — синусоида, но при рассмотрении её вблизи обнаружены отклонения от математически верной формы. Линия ступенчатая (как ступеньки на иллюстрациях к интегралам

), и отсюда возникает ряд вопросов: 1. Это признак внутренних проблем прибора (типа высыхания электролитов)? 2. Это из-за помех, вносимых народным щупом ( ни грамма пайки, только скотч, алюминиевая фольга, соединители от коаксиального кабеля, стоматологический шпатель из нержавейки и кусок провода из наушников)? 3. Это из-за слишком большого числа окружающих нас импульсных блоков питания? 4. Кто-то рядом запилил отмотку счётчика? 5. Несколько факторов вместе?

Уважаемые радиохламеры, посмотрите, пожалуйста, на своих осциллографах форму сетевых наводок, а то я тут беспокоиться начинаю. И, нет, это не первоапрельская шутка, несмотря на дату. Простите, фото сигнала пока приложить не могу, нечем скинуть

Начало работы

Работа с осциллографом по аналоговому прибору описывается более подробно. В роли объекта изучения можно использовать несложные модели: чрезвычайно простой учебный осциллограф н3013 или популярный С1-83. По цифровому — все то же, но он унифицирует, обобщает некоторые моменты.

В лучевой трубке Oscilloscope пучки электронов, идущие на табло, провоцируют свечение люминофора (светлая точка посередине). Отклоняющие пластины (2 пары) дают возможность гонять ее. Чем выше напряжение на клеммах, тем значительнее она подвигается. Подающееся напряжение на пласт. Х (вертикальные) инициирует пилообразную развертку, луч бегает циклически (это линия развертки или нуля). На пласт. Y подключают исследуемые величины.

Синхронизация

Перед тем, как работать с осциллографом, надо изучить основы (управление, подключение, какие щупы и прочее). Главный пункт взаимодействия — синхронизация. Если старт пилы (самое левое положение луча) и сигнала совпали, то 1 проход развертки покажет 1 или больше периодов и изображение как бы застынет. Изменяя скор. развертки делают так, что на табло будет только 1 отрезок: за 1 пер. пилы пройдет 1 пер. анализируемого сигнала.

1. Пила и сигнал синхронизируются, регулируя селектором скорость до остановки синусоиды
2. Задается уровень, указывают напряжение на входе для активации генератора. Пила появится, только при выставленном значении, синхронизация автоматическая. Надо учесть помехи: они могут активировать генератор ошибочно (уровень чрезмерно низкий), если очень высокий — сигнал не запустит систему.

Надо знать следующее:

• по горизонтали смещение луча прямо пропорциональное времени;
• по вертикали — пропорционально исследуемому напряжению.

Еще один вопрос, которому стоит уделить внимание

Осциллограф своими руками

Далеко не все операционные усилители, которые можно использовать в схемах осциллографов имеют чистый ноль на входе.

У некоторых присутствует некий постоянный потенциал. Он как правило невелик по величине, но сам факт его наличия вызывает очень неприятное явление – при переключении входного аттенюатора линия развертки смещается. И как правило весьма сильно, вплоть до того, что уходит в зашкаливание. ОУ с чистым нулем на входах отыскать не всегда просто. Как же быть?

Один из возможных путей отсечь постоянную составляющую на входе, используя разделительные конденсаторы. Для осциллографа не самый лучший выход.

Другой выход был озвучен пользователем по ником «apeks» и предложена схема в теме на форуме. Фрагмент схемы:

Обратите внимание на резисторы R10 и R18. Их назначение – скорректировать потенциал на входе ОУ, тем самым устранив скачки линии развертки при переключении входного делителя

Этот способ сильно расширяет номенклатуру ОУ пригодных для использования в схемах осциллографов. Первое время я сомневался, будет ли результат стабильным во времени, при изменении температуры, влажности и т.п.

Но реализовав два экземпляра таких усилителей в Импульсе-5110 и Импульсе-7735, я успокоился. Отрегулировав схему один раз, больше к регулировке возвращаться не приходилось.

Справедливости ради должен заметить, что идеальную компенсацию получить достаточно сложно, и при изменении условий среды (прогреве цепей питания осциллографа) незначительное смещение линии развертки все же наблюдается, но оно совсем невелико и проблем не возникает.

Но при включении осциллографов появился некий эффект (почти как в ламповых) – требуется некоторое время на прогрев, в течение которого линия немного уплывает.

Время не велико. В пределах двух минут. Да и само смещение тоже не так значительно, около половины деления (дисплей разбит на 5 делений по высоте). Каких либо сложностей из-за этого эффекта не ощутил. Реально может мешать только при исследованиях с постоянной составляющей. Но тогда проще подождать прогрева и продолжать исследования спокойно.

Связываю дрейф линии с неидеальной температурной стабильностью примененных стабилизаторов постоянного напряжения (у меня AMS1117-5 и инвертор напряжения на MC34063). Видимо какой то из них, или оба, незначительно меняют напряжение при прогреве рабочим током. И возникает некий разбаланс питающих ОУ напряжений. Считаю этот недостаток приемлемой платой за возможность использовать «левые» операционные усилители.

Естественно, данную схему входного усилителя можно использовать и для ОУ с чистым нулем на входе. Если вам повезло отыскать такой, то эти два резистора можно просто не устанавливать. Схема будет работать и без них.

Обратное тоже возможно, эти резисторы можно добавить в схемы, изначально не предназначенные для использования ОУ с паразитным потенциалом на входе.

Вопросы по тематике статьи можно обсудить в специальной теме конференции. Всем успеха! Тришин А.О. Г. Комсомольск-на Амуре. 2018 г.

Обсудить статью ВХОДНЫЕ УЗЛЫ ОСЦИЛЛОГРАФОВ — 4

Как пользоваться осциллографом: полное руководство по установке

Если у вас есть осциллограф, необходимо выполнить некоторые основные действия, чтобы настроить его и начать использовать. В этой главе кратко описано, как пользоваться осциллографом. В частности, правильное заземление очень важно из соображений безопасности; не только для себя, но и для интегральных схем (ИС), которые вы тестируете. Также описываются настройка элементов управления осциллографа, калибровка осциллографа, подключение щупов осциллографа и компенсация щупов, а также основные методы измерения с помощью осциллографа.

Надлежащее заземление

Надлежащее заземление является важным шагом при проведении измерений или работе с цепью:

• Надлежащее заземление осциллографа защищает вас от опасного удара током.
• Правильное заземление защищает микросхемы от повреждений.

Заземлить осциллограф означает подключить его к электрически нейтральной опорной точке, например к заземлению. Заземлите осциллограф, подключив трехштырьковый шнур питания к розетке с заземлением. Заземление осциллографа необходимо для обеспечения безопасности. Если высокое напряжение коснется корпуса незаземленного осциллографа — любой части корпуса, включая ручки, которые кажутся изолированными, — вас может ударить током. Однако при правильно заземленном осциллографе ток проходит через заземляющий контур к земле, а не через вас к земле.

Заземление также необходимо для проведения точных измерений с помощью осциллографа. Осциллограф должен иметь то же заземление, что и любые тестируемые схемы. Некоторые осциллографы не требуют отдельного подключения к земле. Эти осциллографы имеют изолированные корпуса и органы управления, что защищает пользователя от любой возможной опасности поражения электрическим током.

Если вы работаете с микросхемами, вам также необходимо заземлиться. ИС имеют крошечные проводящие пути, которые могут быть повреждены статическим электричеством, накапливающимся на вашем теле. Вы можете испортить дорогую микросхему, просто пройдясь по ковру или сняв свитер, а затем коснувшись выводов микросхемы. Чтобы решить эту проблему, наденьте заземляющий браслет, как показано на рис. 64. Этот браслет безопасно передает статические заряды с вашего тела на землю.

Рисунок 64 : Типовой заземляющий браслет на запястье.

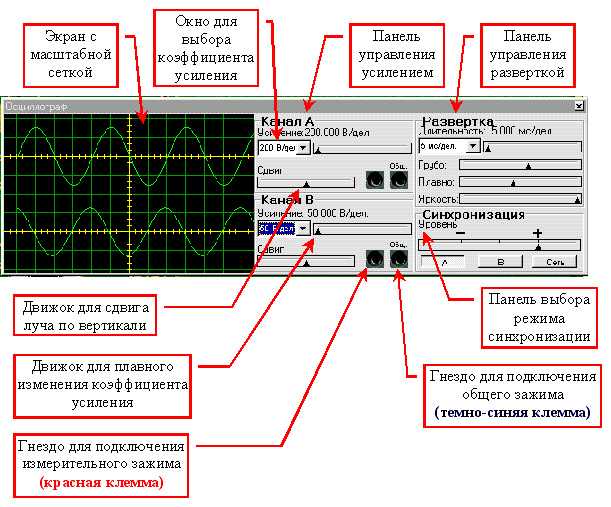

Настройка органов управления

После подключения осциллографа взгляните на переднюю панель. Как описано в начале Глава 4 — Системы и элементы управления осциллографа , передняя панель обычно разделена на три основные части, помеченные как вертикальная, горизонтальная и триггерная. Ваш осциллограф может иметь другие разделы, в зависимости от модели и типа. Обратите внимание на входные разъемы на вашем осциллографе — сюда вы подключаете пробники. Большинство осциллографов имеют как минимум два входных канала, и каждый канал может отображать сигнал на экране. Несколько каналов полезны для сравнения сигналов. На передней панели осциллографа смешанных сигналов (MSO) также имеются цифровые входы.

Некоторые осциллографы имеют кнопки AUTOSET и/или DEFAULT, с помощью которых можно за один шаг настроить элементы управления в соответствии с сигналом. Если ваш осциллограф не имеет такой возможности, полезно установить элементы управления в стандартные положения перед выполнением измерений.

Инструкции для осциллографа

1. Настройте осциллограф на отображение канала 1.
2. Установите вертикальную шкалу вольт/дел и регуляторы положения в среднее положение.
3. Отключить переменную вольт/дел.
4. Отключить все настройки увеличения.
5. Установите связь входа канала 1 на постоянный ток.
6. Установите автоматический режим триггера.
7. Установите источник триггера на канал 1.
8. Поверните триггерную задержку на минимум или выключите.
9. Установите горизонтальные регуляторы времени/деления и положения в среднее положение.
10. Отрегулируйте вольт/деление канала 1 таким образом, чтобы сигнал занимал как можно большую часть из 10 делений по вертикали без ограничения или искажения сигнала.

Калибровка прибора

В дополнение к правильной настройке осциллографа для точных измерений рекомендуется периодическая самокалибровка прибора. Калибровка осциллографа необходима, если температура окружающей среды изменилась более чем на 5°C (9°F) с момента последней самокалибровки или один раз в неделю. В меню осциллографа это иногда можно инициировать как Signal Path Compensation . Более подробные инструкции см. в руководстве, прилагаемом к вашему осциллографу.

Подключение пробников

После того, как вы правильно заземлили осциллограф и себя и установили осциллограф в стандартные положения, вы готовы подключить пробник к вашему осциллографу. Пробник, если он хорошо согласован с осциллографом, позволяет вам получить доступ ко всей мощности и характеристикам осциллографа и гарантирует целостность измеряемого сигнала. Для измерения сигнала требуется два соединения:

• Соединение наконечника пробника
• Соединение с массой

Щупы часто поставляются с зажимом для заземления щупа на тестируемую цепь. На практике вы прикрепляете заземляющий зажим к известному заземлению в цепи, например к металлическому корпусу ремонтируемого изделия, и прикасаетесь наконечником щупа к контрольной точке в цепи.

Компенсация пробников

Пассивные пробники напряжения затухания должны компенсироваться осциллографом. Перед использованием пассивного пробника его необходимо компенсировать, чтобы сбалансировать его электрические свойства с конкретным осциллографом. Вы должны привыкнуть компенсировать пробник каждый раз, когда настраиваете осциллограф. Плохо отрегулированный датчик может сделать ваши измерения менее точными. На рис. 65 показано влияние на тестовый сигнал 1 МГц при использовании пробника с неправильной компенсацией.

Большинство осциллографов имеют прямоугольный опорный сигнал, доступный через разъем на передней панели, используемый для компенсации пробника. Общие инструкции по компенсации датчика следующие:

1. Прикрепите датчик к вертикальному каналу.
2. Подсоедините наконечник пробника к компенсации пробника, т. е. опорному прямоугольному сигналу.
3. Прикрепите зажим заземления зонда к земле.
4. Просмотр прямоугольного опорного сигнала.
5. Отрегулируйте датчик так, чтобы углы прямоугольной волны были прямоугольными.

Методы измерения с помощью осциллографа

Вы можете выполнить два основных измерения с помощью осциллографа:

• Измерение напряжения
• Измерение времени

Почти все остальные измерения основаны на одном из этих двух фундаментальных методов.

В этом разделе обсуждаются методы использования осциллографа для визуального выполнения измерений на экране осциллографа. Это обычная методика для аналоговых приборов, и она также может быть полезна для быстрой интерпретации показаний цифрового осциллографа.

Обратите внимание, что большинство цифровых осциллографов включают инструменты автоматизированных измерений, которые упрощают и ускоряют выполнение стандартных задач анализа, тем самым повышая надежность и достоверность ваших измерений. Однако знание того, как выполнять измерения вручную, как описано здесь, поможет вам понять и проверить автоматические измерения.

Измерение напряжения

Напряжение – это величина электрического потенциала, выраженная в вольтах, между двумя точками цепи. Обычно одна из этих точек заземлена (ноль вольт), но не всегда. Напряжения также могут быть измерены от пика к пику. То есть от максимальной точки сигнала до его минимальной точки. Вы должны быть осторожны, чтобы указать, какое напряжение вы имеете в виду. Осциллограф — это прибор для измерения напряжения. После того, как вы измерили напряжение, другие величины можно легко вычислить. Например, закон Ома гласит, что напряжение между двумя точками цепи равно произведению тока на сопротивление. Из любых двух из этих величин можно вычислить третью по формуле, показанной ниже.

Напряжение = Ток x Сопротивление

Другой удобной формулой является степенной закон, который гласит, что мощность сигнала постоянного тока равна произведению напряжения на ток. Расчеты для сигналов переменного тока более сложны, но суть здесь в том, что измерение напряжения — это первый шаг к вычислению других величин. На рис. 66 показано напряжение одного пика (V _p ) и размах напряжения (V _p–p ).

Рисунок 66 : Пик напряжения (В _стр. ) и размах напряжения (V _pp ).

Самый простой метод измерения напряжения заключается в подсчете количества делений сигнала на вертикальной шкале осциллографа. Регулировка сигнала таким образом, чтобы он покрывал большую часть экрана по вертикали, обеспечивает наилучшие измерения напряжения, как показано на рис. 67. Чем большую площадь экрана вы используете, тем точнее вы можете считывать измерения.

Рисунок 67 : Измерьте напряжение на центральной вертикальной линии координатной сетки.

Многие осциллографы имеют курсоры, которые позволяют выполнять измерения формы сигнала автоматически, без необходимости подсчета меток на координатной сетке. Курсор — это просто линия, которую вы можете перемещать по дисплею. Две горизонтальные линии курсора можно перемещать вверх и вниз, чтобы ограничить амплитуду сигнала для измерения напряжения, а две вертикальные линии перемещаются вправо и влево для измерения времени. Показания показывают напряжение или время в их положениях.

Измерения времени и частоты

Вы можете выполнять измерения времени, используя горизонтальную шкалу осциллографа. Измерения времени включают измерение периода и длительности импульсов. Частота обратна периоду, поэтому, как только вы знаете период, частота равна единице, деленной на период. Как и измерения напряжения, измерения времени более точны, если вы отрегулируете часть измеряемого сигнала так, чтобы она покрывала большую область дисплея, как показано на рис. 68.

Рисунок 68 : Измерьте время на центральной горизонтальной линии координатной сетки.

Измерение ширины импульса и времени нарастания

Во многих приложениях важны детали формы импульса. Импульсы могут искажаться и вызывать сбои в работе цифровой схемы, а синхронизация импульсов в последовательности импульсов часто имеет большое значение.

Стандартными измерениями импульса являются время нарастания и длительность импульса. Время нарастания — это время, за которое импульс переходит от низкого к высокому напряжению. Условно время нарастания измеряется от 10% до 90% от полного напряжения импульса. Это устраняет любые неравномерности в углах перехода импульса.

Ширина импульса — это время, которое требуется импульсу для перехода от низкого уровня к высокому и обратно к низкому. Обычно ширина импульса измеряется при 50% полного напряжения. На рис. 69 показаны эти точки измерения.

Рисунок 69 : Точки измерения времени нарастания и длительности импульса.

Измерения импульсов часто требуют тонкой настройки запуска. Чтобы стать экспертом в захвате импульсов, вы должны узнать, как использовать задержку запуска и как настроить цифровой осциллограф на сбор данных перед запуском, как описано в Главе 4 — Системы и элементы управления осциллографа. Горизонтальное увеличение — еще одна полезная функция для измерения пульса, поскольку она позволяет увидеть мелкие детали быстрого пульса.

Узнайте больше об использовании осциллографа в Центре обучения осциллографам и загрузите наш плакат «Основы осциллографа» с пошаговыми инструкциями по настройке осциллографа, который можно повесить в лаборатории. Если вы еще не приобрели осциллограф или хотите обновить его для проведения более сложных тестов, купите осциллографы Tektronix сегодня.

Может ли осциллограф измерять напряжение постоянного тока?

13 июня 2022 г. от администратора

Осциллограф — это высококлассный прибор для измерения напряжения, который может раскрыть вам глубочайшую тайну напряжения в электрическом токе. Он показывает вам, как каждый компонент работает на электрическом устройстве.

Обычно осциллограф принимает во внимание измерение электрического напряжения, обрабатывает его и графически отображает результат на дисплее. Вам должно быть интересно, что отличает его от мультиметра, потому что он также измеряет переменное и постоянное напряжение и многое другое, верно?

Честно говоря, мультиметр в целом является хорошим электрическим измерительным прибором, однако он не просто показывает измерения напряжения. В то время как осциллограф показывает каждую деталь, связанную с этим измеряемым устройством, просто измеряя напряжение.

Как работает осциллограф?

В электрической цепи напряжение постоянного тока изменяется за секунды, а не за минуты. Осциллограф улавливает электромагнитный шум и измеряет изменения напряжения с течением времени, при этом он строит график, чтобы понять поведение напряжений.

Обычный осциллограф отображает изменение напряжения во времени каждую наносекунду, чтобы рассчитать и предоставить вам наилучший возможный результат. Вы можете видеть энергию, выходящую из электрической цепи, на его дисплее.

Зачем использовать осциллограф вместо мультиметра?

Вы, должно быть, задаетесь вопросом, почему бы не использовать мультиметр, ведь он не только поможет вам измерить электрическую цепь, но и стоит дешевле, верно? Честно говоря, это предположение не могло быть более ошибочным.

Да, действительно, относительно осциллографы стоят дороже, чем мультиметры. Однако количество деталей, которые вы получаете от осциллографа стоимостью менее 500 долларов, весьма примечательно, и оно стоит каждой копейки.

Иногда при проведении исследований или измерений на электрической плате требуются точные данные, которые не может предоставить мультиметр. В таких случаях осциллограф является идеальным инструментом для измерения каждой унции данных.

Кроме того, с помощью мультиметра иногда бывает сложнее определить точное измерение измеряемого напряжения. В то время как осциллограф учитывает детали напряжения и измеряет их в секундах, чтобы обеспечить точный выходной сигнал.

Важные факторы при выборе осциллографа

Scope обеспечивает наилучшие измерения напряжения. Тем не менее, выбирая один для себя, вы должны учитывать несколько факторов в зависимости от вашего использования. Поскольку это всего лишь машина, она будет делать то, для чего предназначена.

Если вы сделаете неправильный выбор, вы не получите желаемого точного результата. Если вы учтете приведенные ниже факторы, вам будет легче выбрать правильный осциллограф для измерения электрического напряжения.

Аналоговый или цифровой

Как вы знаете, осциллографы бывают двух видов: аналоговые и цифровые. Сравнительно аналоговые осциллографы представляют собой более простую форму осциллографа, но они, как правило, тяжелые и громоздкие, что снижает коэффициент портативности.

Однако цифровые прицелы намного легче и более портативны. Кроме того, он может обеспечить результат измерения напряжения намного быстрее и точнее.

Поскольку эти устройства обладают большей пропускной способностью. Мало того, цифровые единицы намного легче читаются, чем аналоговые.

Полоса пропускания

Полоса пропускания осциллографа — это то, что позволяет получать точные данные о напряжении. Более высокая пропускная способность означает, что его результаты будут более точными.

Поскольку при высокой пропускной способности осциллограф может учитывать больше данных, что приводит к лучшему соотношению вероятностей. Так что это хорошая идея, чтобы получить область с более высоким коэффициентом пропускной способности, чем вам нужно.

Вы должны получить коэффициент пропускной способности в 5 раз выше, если вы используете цифровой, и в 3 раза выше, если вы используете аналоговый. Он должен предоставить вам точные данные независимо от того, какой из них вы выберете.

Частота дискретизации

Частота дискретизации относится к форме волны, которую вы видите на панели дисплея осциллографа. Как правило, частота дискретизации — это то, что осциллограф измеряет данные по напряжению в GS/MS в секунду.

В два раза выше частоты должно быть достаточно для частоты дискретизации на вашем осциллографе.

Каналы

Количество диапазонов каналов вашего осциллографа определяет многозадачность сигнала. Осциллограф анализирует напряжение по каналам. Более чем 3-канальный диапазон позволяет вашему осциллографу одновременно анализировать несколько данных о напряжении.

Если вы регулярно имеете дело с электрическими цепями, то объема в 4 канала должно быть достаточно.

Удобно для пользователя

Осциллографы облегчают анализ цепей, верно? Но это верно только в том случае, если вы понимаете, что он анализирует. В противном случае нет смысла иметь его. Вы должны получить тот, который поставляется со встроенными инструкциями.

Кроме того, дисплей должен быть четким, чтобы можно было легко прочитать форму сигнала измеряемых цепей данных.

Как измерить напряжение постоянного тока с помощью осциллографа?

Теперь у вас есть идеальный осциллограф для измерения напряжения. Просто чтобы вы знали, вы можете использовать прицел для измерения постоянного тока.

Однако это длительный процесс. Итак, давайте покажем вам, как можно измерить напряжение постоянного тока с помощью осциллографа. Для этого следуйте приведенной ниже инструкции, чтобы сделать своими руками.

• Включите осциллограф.
• Справа от прицела вы видите разные кнопки на панели. Найдите и выберите AUTO
• Затем на дисплее вы увидите две секции: по горизонтали и по вертикали . Вам нужно будет настроить его вручную.
• Для горизонтальной секции установите циферблат с помощью MAIN TIME/DEV на 0,1 мс
• В вертикальной секции из двух переключателей выберите двойной канал. Затем в Ch2 выберите Напряжение постоянного тока .
• Также поверните ручку канала 1 на 1 напряжение. Затем отрегулируйте положение канала в соответствии с ручкой.
• Проделайте то же самое для Ch3 и после этого найдите переключатели датчиков прицела. Настройте их x1.
• Теперь с помощью щупов можно измерить напряжение постоянного тока. Сначала подключите его к электрической плате, а затем подключите разъем BNC зонда к осциллографу.
• Затем осциллограф начнет измерять напряжение постоянного тока с печатной платы. Вы можете увидеть колебания измерения на его дисплее.

Last Words

Осциллограф является надежным инструментом для измерения напряжения и не имеет себе равных в своей области. С его помощью вы также можете измерить частоту и амплитуду с печатной платы.

Если вы ищете инструмент для измерения напряжения постоянного тока в вашей электрической системе, то осциллограф идеально вам подойдет. Вы можете сделать это, просто следуя вышеупомянутым инструкциям и получая точные результаты.

Как выполнить базовые измерения зависимости напряжения от времени с помощью осциллографа?

star_borderПодписаться на статью

Rohde & Schwarz 7 мая 2020 г.

0star_border 0вопрос_ответ 1thumb_up

Ваша следующая статья



Дэйв из DesignSpark

Как вы относитесь к этой статье? Помогите нам предоставить лучший контент для вас.

Дэйв из DesignSpark

Спасибо! Ваш отзыв получен.

Дэйв из DesignSpark

Не удалось отправить отзыв. Повторите попытку позже.

Дэйв из DesignSpark

Что вы думаете об этой статье?

Осциллографы широко используются для проектирования электрических систем, а также для тестирования и отладки почти всего, что работает от электричества. В основном они используются для измерения и отображения зависимости напряжения от времени для периодических или повторяющихся сигналов. Однако современные осциллографы также могут легко отображать и сохранять непериодические сигналы. Кроме того, они имеют несколько других функций, таких как автоматическое измерение таких параметров, как размах напряжения или частоты, возможность просмотра последовательных шин и анализа смешанных сигналов, а также выполнения анализа сигналов в частотной области — аналогично анализатору спектра.

Для объяснения принципа работы осциллографа обычно используются четыре основных элемента. Далее эти четыре элемента будут подробно описаны.

Вертикальная система

Вертикальная секция управляет величиной (амплитудой) тестируемого сигнала. Очень распространенной задачей при использовании осциллографа является масштабирование отображаемой формы сигнала с помощью элемента управления «вольт/дел». Этот параметр управляет усилением или ослаблением входного сигнала. Если контроль «вольт на деление» увеличивается, форма волны уменьшается, а если уменьшается, форма волны увеличивается. Элемент управления «смещение» используется для изменения положения сигнала по вертикали, т. е. для перемещения формы волны вверх или вниз по экрану.

Самое важное, о чем следует помнить при настройке вертикальной системы цифрового осциллографа, — это использование регулятора вольт на деление таким образом, чтобы форма волны была максимальной и заполнила весь дисплей по вертикали. Другими словами, положительные и отрицательные пики должны располагаться как можно ближе к вершине и низу, без ограничения сигнала. Это необходимо для использования всех доступных битов АЦП осциллографа (аналогово-цифрового преобразователя), что приводит к оптимизированному квантованию сигнала.

Горизонтальная система

Горизонтальная часть осциллографа управляет базой времени измеряемого сигнала, тогда как время соответствует горизонтальной оси отображения сигнала. Этот элемент управления используется для масштабирования и позиционирования сигнала по горизонтали — аналогично вертикальной системе. «Секунды на деление» изменяют горизонтальное масштабирование сигнала, а элемент управления «горизонтальное положение» перемещает сигнал влево или вправо.

Частота дискретизации — важный параметр для анализа сигнала с помощью осциллографа. Осциллограф оцифровывает входной сигнал с заданной частотой дискретизации, обычно обозначаемой как «выборки в секунду». Эти сэмплы хранятся в памяти и вместе составляют так называемую запись формы волны. По мере увеличения частоты дискретизации горизонтальное (временное) разрешение сигнала увеличивается, что помогает фиксировать быстрые изменения сигнала с большей детализацией. Это также увеличивает вероятность увидеть или уловить нечастые события. Однако более высокие частоты дискретизации требуют больших объемов памяти.

Система запуска

Эта система очень важна, поскольку запуск необходим практически для всех измерений с помощью осциллографа. По сути, триггер определяет условия, которые должны быть выполнены, прежде чем осциллограф начнет сбор данных или начнет выборку. Условия запуска могут быть такими же простыми, как определенный пороговый уровень, который пересекает амплитуда сигнала, или более сложными, такими как определенный кадр в сигнале связи. Правильный триггер может стабилизировать повторяющийся или периодический сигнал, такой как сигнал знака, заставляя каждую развертку начинаться в заданной точке сигнала. Триггер также можно использовать для захвата непериодических одиночных событий, таких как одиночный импульс или пакет и т. д. В зависимости от измеряемого сигнала крайне важно правильно настроить триггер.

Существует множество различных типов триггеров. Они могут быть как аналоговыми, так и цифровыми. Современные осциллографы могут запускаться по таким вещам, как ширина импульса, ранты, глитчи и т. д. Однако обычно используется так называемый запуск по фронту . При запуске по фронту пользователь определяет значение напряжения, и запуск происходит при пересечении этого порога либо по переднему, либо по заднему фронту сигнала.

Система отображения

После записи сигнала, как описано выше, он отображается на дисплее осциллографа. Современные цифровые осциллографы имеют сенсорные экраны, обеспечивающие прямой доступ к полезным функциям измерения и настройкам сигналов, таким как увеличение и уменьшение масштаба сигнала, а также использование курсоров или маркеров для ручных измерений. Кроме того, имеется большое количество автоматических функций для анализа или измерения полученных сигналов, таких как пиковое напряжение или размах напряжения, частота, время нарастания и спада, скорость нарастания, пик-фактор или количество импульсов и т. д.

От повседневных измерений до специализированных задач

Осциллографы позволяют пользователям выполнять чрезвычайно широкий спектр измерений, от тестов общего назначения до тестов на соответствие конкретным отраслевым стандартам. Осциллографы Rohde & Schwarz обладают выдающимися характеристиками, такими как, например. цифровой запуск, глубокая память, анализ частотных характеристик (диаграмма Боде), деэмбедирование в реальном времени, высокая скорость обновления и уникальный низкий уровень шума.

Изучите ассортимент осциллографов Rohde & Schwarz, включая портативный осциллограф R&S®Scope Rider, осциллографы начального уровня, такие как R&S®RTC1000 или R&S®RTB2000, а также осциллографы среднего класса, такие как R&S®RTM3000 или R&S®RTE1000, и найдите подходящий решение, соответствующее вашим потребностям.

Хотите продолжить чтение статей из DesignSpark?

Станьте участником, чтобы бесплатно получить неограниченный доступ ко всему контенту DesignSpark!

Зарегистрируйтесь, чтобы стать участником

Уже являетесь участником DesignSpark? Логин

Поделиться этой записью

thumb_upМне нравится star_borderПодписаться на статью

Rohde & Schwarz — высокотехнологичная компания, стремящаяся к инновациям.
