Окружающая среда – невзрывоопасная.

Степень защиты 1Р-67 по ГОСТ 14255.

Рабочая t от минус 25

Относительная влажность – 98%.

Изготовлены в соответствии с техническими условиями ТУ. Применяются в машиностроении, приборостроении.

Технические характеристики:

№ п/п	Типо- исполнение датчиков ВБШ-02	Напря- жение, В посто- янного тока	Ток нагру- зки, А,max	Рассто- яние воздей- ствий, мм, Sn	Дифферен циал хода, мм		Выполн. опера- ция	Струк- тура выхода	Максим. частота срабаты- вания, Гц	Диа- метр, мм
					Мин.	Макс.
1.	ВБШ02-104-А121110	10-30	0,2	2	0,02	0,3	Вкл.	п-р-п	1000	12
2.	ВБШ02-104-А121210	10-30	0,2	2	0,02	0,3	Вкл.	р-п-р	1000	12
3.	ВБШ02-104-А12321	10-30	0,2	2	0,02	0,3	Пер.	р-п-р	500	12
4.	ВБШ02-104-А161110	10-30	0,2	4	0,04	0,6	Вкл.	п-р-п	500	12
5.	ВБШ02-104-А161210	10-30	0,2	4	0,04	0,6	Вкл.	р-п-р	500	16
6.	ВБШ02-104-А163110	10-30	0,2	4	0,04	0,6	Пер.	п-р-п	500	16
7.	ВБШ02-104-А163210	10-30	0,2	4	0,04	0,6	Пер.	р-п-р	500	16
8.	ВБШ02-104-А301210	10-30	0,2	10	0,1	1,5	Вкл.	р-п-р	500	30
9.	ВБШ02-204-А121210*	10-30	0,2	4	0,04	0,6	Вкл.	р-п-р	1000	12

Номинальное значение питания выключателей Un = 24В
Примечание: «Пр» – с проводами = 2 м.

Расшифровка датчиков ВБШ-02:


Датчик ВБШ-03 выключатель бесконтактный путевой емкостной:

1) Вимикач ВБШ-03-204-А30-111 УХЛ4

2) Вимикач ВБШ-03-204-А30-121 УХЛ4

3) Вимикач ВБШ-03-204-В40-111 УХЛ4

4) Вимикач ВБШ-03-204-В40-121 УХЛ4

5) Вимикач ВБШ-03-204-В34-311 УХЛ4

6) Вимикач ВБШ-03-204-В34-321 УХЛ4

Управляющий элемент для емкостных выключателей ВБШ-03 – дерево, металл, жидкости и др.

Наиболее широко применяют для определения положения металлических и неметаллических частей оборудования, а также уровня сыпучих материалов и жидкостей.

Также при поиске этот прибор может иметь другие названия: Выключатели бесконтактные путевые ВБШ-02 купить, датчики цена, низковольтная аппаратура, бесконтактный датчик в Харькове, ВБШ-03 от производителя, датчики индуктивные железнодорожные цена, ВБШ-02-104-130 срочно, кто производит датчик, Украина дешево ВБШ новые, подскажите, найти ВБШ, Вимикач безконтактний шляховий ВБШ-02 купити, датчики ціна, Вимикач ВБШ-02, Вимикач ВБШ-02-104-А12-1110 УХЛ4 Харьков, Вимикач ВБШ-02-104-А12-1210 УХЛ4, Вимикач ВБШ-02-104-А12-321 УХЛ4, Вимикач ВБШ-02-104-А16-1110УХЛ4 Україна, Вимикач ВБШ-02-104-А16-1210 УХЛ4 паспорт, Вимикач ВБШ-02-104-А16-3110 УХЛ4 руководство, Вимикач ВБШ-02-104-А16-3210 УХЛ4 заказ, Вимикач ВБШ-02-104-А30-1210 УХЛ4 Фирма Контрагент, Вимикач ВБШ-02-204-А12-1210 УХЛ4 резьбовой, Вимикач ВБШ-03-204-А30-111 УХЛ4 в Киеве, Вимикач ВБШ-03-204-А30-121 УХЛ4 в Одевве, Вимикач ВБШ-03-204-В34-311 УХЛ4 контакт, Вимикач ВБШ-03-204-В34-321 УХЛ4 наличие, Датчик дчв-01п устройство контроля положения, датчик контроля схода ленты индуктивный для нории, датчик уровня бесконтактный ВБШ-03, Выключатель индуктивный ВБШ-02 контроль скорости.

 На сегодняшний день качество поставляемых нами приборов оценено жителями следующих регионов Украины:
Симферополь Феодосия Ялта Киев Севастополь Винница Луцк Волынь Владимир-Волынский Днепропетровск Днепродзержинск Жёлтые Воды Кривой Рог Новомосковск Белая Церковь Борисполь Кировоград Александрия Луганск Алчевск Антрацит Лисичанск Брянка Горское Старобельск Свердловск Стаханов Сколе Львов Николаев Одесса Усатово Белгород-Днестровский Измаил Ильичевск Каменское Красногоровка Кременчуг Полтава Ровно Донецк Краматорск Макеевка Мариуполь Славянск Житомир Бердичев Ужгород Виноградов Мукачево Хуст г. Запорожье Энергодар Ивано-Франковск Долина г. Сумы Яструбиное Середина-Буда Ахтырка Конотоп Кролевец Тернополь Харьков Купянск-Узловой Херсон Каховка Хмельницкий Черкассы Смела Умань Чернигов Сосница Новгород-Северский…

Страница не найдена

• Спецпредложения
• Вентиляторы
• Выключатели автоматические
• Выключатели типа А 37-90
• Выключатели типа ВА 51-39
• Выключатели типа ВА 50-41
• Выключатели типа ВА 50-43 1600А
• Выключатели типа ВА 50-43 2000А
• Выключатели типа «Электрон»
• Выключатели старого типа АВМ
• ВА 57-31
• ВА 57-35
• Выключатели путевые
• Тип ВПК
• Тип ВП
• Тип КУ
• Тип KZ (TZ)
• Другие
• Тип AZ
• Высоковольтное оборудование
• Предохранители высоковольтные
• Патроны к предохранителям
• Изоляторы
• Датчики
• Диоды лавинные
• Диоды
• Кабели и провода
• Кабель медный гибкий
• Кабель медный силовой
• Кабельмедный силовой негорючий
• Провод медный
• Провод медный гибкий
• Кабель медный (Еростандарт)
• Провод соединительный
• Провод медный установочный
• Провод медный установочный гибкий
• Кабель силовой алюминиевый
• Провод алюминиевый установочный
• Кабель контрольный
• Катушки
• К электромагнитам
• К контакторам
• К пускателям
• Контакторы
• Контакторы ТКЕ
• КМ
• Крановое оборудование
• Блоки резисторов
• Краны тормозные
• Магниты тормозные
• Прочее крановое оборудование
• Коммутация
• Тумблеры
• Кнопки
• Микропереключатели
• Посты управления
• Разъемы
• Лампы
• Кинескопы
• Генераторные
• Модуляторные
• Тиратроны
• Лампы ртутные
• Специальные
• Манометры
• Паяльники
• Предохранители
• Приборы электроизмерительные
• Ваттметры, фазометры
• Измерители уровня шума
• Клещи токоизмерительные
• Мегаомметры / Омметры
• Мосты
• Мультиметры
• Преобразователи Е842-Е858
• Приборы самопишущие
• Тестеры
• Частотомеры
• Другие приборы
• Лабораторные приборы
• Пускатели
• Реле
• Реле времени
• Реле промежуточные
• Реле температуры
• Реле контроля скорости
• Реле контроля фаз
• Реле фотоэлектрические
• Реле указательные
• Сигнальная арматура
• Светодиоды в корпусе серии AD
• Светоарматура АМЕ
• Коммутаторные лампы СКЛ
• Табло сигнальные
• Счетчики
• Тиристоры
• Трансформаторы
• ОСМ
• АОСН
• ТСЗИ
• ТПП (звоните)
• Прочие трансформаторы
• Электрогидротолкатели
• Электрообогреватели
• Воздушные ТЭНы
• Тепловые пушки
• Электропечи ПЭТ
• Шунты
• Щитовые приборы
• Переменного тока
• Постоянного тока
• Электромагнитные муфты
• Щёткодержатели
• Электробезопасность (средства)
• Электродвигатели
• Асинхронные типа АВ
• Асинхронные ДАТ,ДАК,КД,ДАО
• Электромагниты
• МИС
• ЭМИС
• ЭМ
• ЭД
• Фонари
• Прочее. ..
• Справочная информация
• ОСМ
• Расшифровка климатических исполнений
• Расшифровка индекса защиты «IP»
• Таблица замены тиристоров низкочастотных
• Таблица замен реле
• Коаксиальный кабель
• Динамика курса рубля
• Замена отечественных датчиков
• ОСМ Т
• Перечень приборов, снятых с производства
• Перечень приборов, снятых с производства — тестеры
• КУ-123
• Конструктивное исполнение по способу монтажа
• МИС
• Таблица замены приборов
• Список взаимозаменяемых приборов Ц4****
• Резисторы мощные
• Разъёмы
• Электромагниты
• МИС
• ЭМИС
• ЭМ
• Резисторы
• Сирены,звонки,оповещатели

ТЕХПРИБОР

——————

tehpribor. su — создание интернет магазина, веб-студия Мегагрупп
Copyright © 2010

Москва (495) 225-50-26  С-Пб (812) 407-21-39

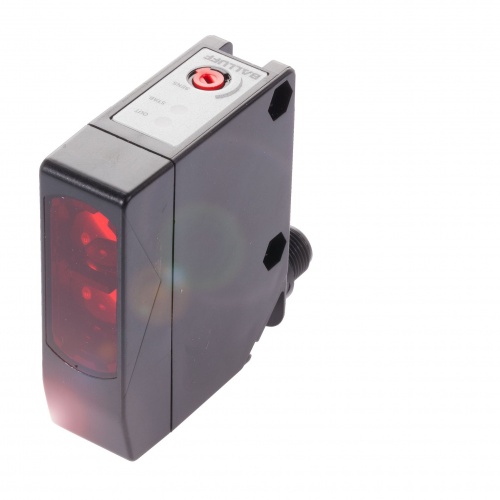

Бесконтактные измерения — KAMAN

Существует множество инструментов для измерения положения, расстояния или вибрации объекта. Их можно разделить на две основные категории: контактные и бесконтактные.

Популярные методы подключения: линейные энкодеры, струнные потенциометры и датчики линейного переменного смещения (LVDT). Некоторые из преимуществ контактных измерительных систем: большой диапазон измерения, нечувствительность к материалу мишени, небольшой размер пятна (зоны измерения) и, как правило, более низкая стоимость.

Хотя контактные приборы подходят для многих приложений, они имеют ограниченную частотную характеристику и могут влиять на динамику измеряемого объекта. Там, где эти факторы вызывают беспокойство, преимущества имеют бесконтактные методы. Ниже приведен список нескольких типов бесконтактных измерительных технологий с некоторыми их особенностями.

Измерение воздуха: Этот метод использует давление и расход воздуха для измерения размеров или осмотра деталей. Эти устройства работают на изменениях давления и скорости потока, чтобы произвести измерение. Требуется подача чистого воздуха. Он приемлем для использования с большинством целевых материалов и обычно используется для небольших диапазонов измерений от 0,010 до 0,200 дюймов в производственных условиях.

Эффект Холла: Этот датчик изменяет свое выходное напряжение в ответ на изменения магнитного поля. Зная магнитное поле, можно определить расстояние. Требуется магнитная мишень или прикрепление магнита к мишени. Эти датчики, как правило, недороги и используются в бытовом оборудовании и промышленных приложениях. Они также широко используются в автомобильных приложениях синхронизации.

Ультразвуковой: Ультразвуковые датчики работают по принципу, аналогичному гидролокатору, интерпретируя эхо звуковых волн, отражающихся от цели. Звуковая волна высокой частоты генерируется датчиком и направляется на цель. Путем расчета временного интервала между отправленным и принятым сигналами определяется расстояние до цели. Ультразвуковые датчики имеют большие диапазоны измерения и могут использоваться со многими целевыми материалами, включая жидкости. Производительность зависит от формы и плотности материала мишени. Они имеют более низкое разрешение, чем большинство других бесконтактных технологий, и не могут работать в вакууме. Ультразвуковые датчики часто используются для измерения уровня жидкости в резервуарах, а также в автоматизации производства и в обрабатывающей промышленности.

Photonic: Фотонные датчики используют стеклянные волокна для передачи света к целевым поверхностям и от них. Смещение определяется по интенсивности отраженного света. Эти датчики имеют очень маленький размер пятна и могут использоваться для обнаружения небольших целей. Их можно использовать с большинством целевых материалов и в агрессивных средах. Они также нечувствительны к электромагнитным помехам или высоким напряжениям. Фотонные датчики обычно используются для небольших диапазонов измерения и могут иметь высокое разрешение и частотную характеристику. Но они чувствительны к загрязнениям окружающей среды и целевым изменениям отделки.

Емкость: Эти датчики работают по принципу изменения емкости между датчиком и целью для определения расстояния. Они могут использоваться со всеми токопроводящими материалами мишеней и не чувствительны к изменениям материала. Емкостные датчики имеют относительно небольшой размер пятна и не чувствительны к толщине материала, но обычно требуют, чтобы цель была заземлена на измерительную систему. Они могут быть изготовлены из очень высокотемпературных материалов для измерений до 1200°C. Эти датчики имеют небольшое отношение диапазона измерения к диаметру датчика и чувствительны к изменениям окружающей среды и загрязнениям.

Лазерная триангуляция: Эти датчики работают, проецируя луч света на цель и вычисляя расстояние, определяя, где отраженный свет падает на детектор. Они могут измерять большие расстояния, чем другие бесконтактные технологии; может использоваться с большинством целевых материалов и имеет очень маленький размер пятна измерения. Они, как правило, являются самым дорогим типом бесконтактных датчиков. На измерение влияет загрязнение окружающей среды и различия в чистоте поверхности цели.

Индуктивные вихретоковые датчики: Индуктивные вихретоковые датчики работают путем создания высокочастотного электромагнитного поля вокруг катушки датчика, которое индуцирует вихревые токи в целевом материале. Требуется токопроводящая мишень, но нет необходимости в заземлении измерительной системы. Производительность датчика зависит от проводимости материала мишени. Индуктивные датчики имеют большой размер пятна по сравнению с другими технологиями. На производительность влияют изменения температуры, но не загрязняющие вещества из окружающей среды или целевые характеристики отделки. Они могут работать в вакууме или в жидкостях. Непроводящий материал между датчиком и целью не обнаружен. Расстояние измерения обычно составляет 30-50% диаметра сенсора.

Как и любое устройство, как контактные, так и бесконтактные измерительные технологии имеют широкий диапазон рабочих характеристик от очень низкой (включено-выключено) до очень высокой точности (нанометровое разрешение), в зависимости от их конструкции. Необходимо не только выбрать правильную технологию, но и правильный уровень производительности приложения.

Вернуться к приложениям

типов датчиков расстояния и как выбрать один?

Датчики расстояния бывают разных типов; ультразвук, ИК-близость, лазерное расстояние и т. д., и выбор правильного для вашего следующего проекта Arduino или Raspberry Pi может оказаться сложной задачей. Поэтому сегодня мы рассмотрим множество датчиков расстояния, их типов и поможем вам лучше понять, какой из них лучше всего подходит для вас!

Я расскажу о следующем:

• Что такое датчики расстояния и как они работают?
• Типы датчиков расстояния
• Датчик расстояния в сравнении: Как выбрать датчик расстояния?

Как следует из названия, датчики расстояния используются для определения расстояния от объекта до другого объекта или препятствия без какого-либо физического контакта (в отличие, например, от измерительной ленты).

Обычно связанный с ультразвуковыми датчиками, он работает, выдавая сигнал (в зависимости от технологии: ультразвуковые волны, ИК, светодиод и т. д.) и измеряя изменение, когда сигнал возвращается.

Измеряемое изменение может быть представлено в виде:

• времени, необходимого для возврата сигнала,
• интенсивности возвращенного сигнала,
• или изменения фазы возвращенного сигнала.

Поскольку датчики расстояния обычно ассоциируются с датчиками приближения из-за кажущихся схожими функций, работу любого типа датчика можно легко понять неправильно. Чтобы прояснить это, вот краткое сравнение между ними, чтобы помочь вам понять их различия.

• Датчики приближения обнаруживают, находится ли объект в зоне действия, для работы которой предназначен датчик. Следовательно, он не обязательно указывает расстояние между датчиком и интересующим объектом. Узнайте больше о датчиках приближения здесь!
• Датчики расстояния определяют расстояние от объекта и измерительного устройства посредством выходного тока. Эти токи генерируются в результате нескольких волновых форм, таких как ультразвуковые волны, лазер, ИК и т. д.

в различные датчики измерения расстояния на рынке, каждый из которых имеет свои собственные технологии измерения. Вот краткое изложение различных типов датчиков расстояния!

Ультразвуковой датчик, возможно, самый распространенный датчик измерения расстояния, также известный как датчик Sonar. Он определяет расстояние до объектов, излучая высокочастотные звуковые волны.

1. Ультразвуковой датчик излучает высокочастотные звуковые волны в сторону целевого объекта, и запускается таймер
2. Целевой объект отражает звуковые волны обратно к датчику
3. Приемник улавливает отраженную волну и останавливает таймер
4. Время, необходимое для возвращения волны, рассчитывается по скорости звука для определения пройденного расстояния

Теперь, когда мы поняли, как он работает, мы рассмотрим некоторые распространенные применения ультразвукового датчика расстояния:

• Измерение расстояния
• Роботизированные датчики
• Умные автомобили. Да, Tesla использует ультразвуковые датчики как часть своей программы автопилота!
• Беспилотные летательные аппараты (БПЛА)/дроны

Преимущества ультразвуковых датчиков

• Не зависит от цвета и прозрачности объекта, так как определяет расстояние с помощью звуковых волн /power
• Несколько вариантов интерфейса для сопряжения с микроконтроллером и т. д.

Недостатки ультразвуковых датчиков

• Ограниченная дальность обнаружения
• Низкое разрешение и медленная частота обновления, что делает его непригодным для обнаружения быстро движущихся целей

  Рекомендуемый ультразвуковой датчик

  Grove — ультразвуковой датчик:  Улучшенная версия HC-SR04

  Чтобы ультразвуковой датчик можно было использовать с Arduino, вам понадобится модуль ультразвукового датчика. Я рекомендую Grove — Ultrasonic Sensor, поскольку он обладает значительными преимуществами по сравнению с популярным HC-SR04!

  Интересно, почему это лучше, чем HC-SR04? Вот сравнительная таблица!

  Датчик	Grove — Ультразвуковой датчик расстояния	HC-SR04
  Рабочее напряжение	Совместимость с 3,3 В / 5 В Широкий диапазон напряжения: 3,2–5,2 В	5В
  Диапазон измерений	3 см – 350 см	2 см – 400 см
  Необходимы контакты ввода/вывода	3	4
  Рабочий ток	8 мА	15 мА
  Размеры	50 мм х 25 мм х 16 мм	45 мм х 20 мм х 15 мм
  Простота сопряжения с Raspberry Pi	Простое прямое подключение	Требуется схема преобразования напряжения

  Из таблицы видно, что датчик Grove – Ultrasonic является более универсальным вариантом:

  • Поддерживает более широкий уровень напряжения
  • Требуется меньше контактов ввода/вывода
  • Более простое сопряжение с Raspberry Pi

  Хотите узнать больше? Вы можете ознакомиться со следующими ресурсами:

  • Страница продукта
  • Характеристики/сравнения с HC-SR04, Arduino и Raspberry Pi Guide

  ---

  Инфракрасные датчики расстояния

  Второй в этом списке ИК-датчик расстояния инфракрасный. Чаще всего ассоциируется с Sharp GP2Y0A21YK0F, он измеряет расстояние или близость посредством излучения ИК-волны и вычисления угла отражения.

  ИК-датчики поставляются с двумя линзами:

  • Линза-излучатель ИК-светодиодов, излучающая световой луч
  • Фотодетектор с датчиком положения (PSD), на который падает отраженный луч
  ИК-датчики расстояния: принцип работы

  ИК-датчики расстояния работают по принципу триангуляции; измерение расстояния на основе угла отраженного луча.

  Вот иллюстрация того, как ИК-датчики расстояния работают посредством триангуляции:

  Источник: mbedOS
  1. Инфракрасный свет излучается излучателем ИК-светодиода
  2. Луч света попадает на объект (P1) и отражается под определенным углом
  3. Отраженный свет достигает PSD (U1)
  4. Затем датчик в PSD определяет положение/расстояние до отражающего объекта
  Основные области применения ИК-датчиков
  • Телевизоры, компьютеры, ноутбуки
  • Измерение расстояния
  • Системы безопасности, такие как наблюдение, охранная сигнализация и т. д.
  • Приложения для мониторинга и управления
  Преимущества ИК-датчиков
  • Малый форм-фактор; Обычные ИК-датчики, такие как датчики от Sharp, как правило, меньше по размеру
  • Применимы для использования в дневное и ночное время
  • Защищенная связь в пределах прямой видимости
  • Способны измерять расстояние до объектов со сложными поверхностями в отличие от ультразвуковых датчиков
  Недостатки ИК-датчиков
  • Limited measurement range
  • Affected by environmental conditions and hard objects
  Recommended IR Sensors
  Grove – 80cm Infrared Proximity Sensor

  Based on the SHARP GP2Y0A21YK0F, this IR proximity sensor is a popular recommendation for простое определение расстояния Arduino. Упакованный в небольшой форм-фактор с низким энергопотреблением, он позволяет непрерывно считывать расстояние в диапазоне от 10 до 80 см!

  Хотите узнать больше? Вы можете ознакомиться со следующими ресурсами:

  • Страница продукта
  • Характеристики и руководство по Arduino
  ИК и ультразвуковые

  Теперь, когда мы разобрались как с ИК, так и с ультразвуковыми датчиками, вам может быть интересно, в чем разница между ними. . Вот краткая сравнительная таблица, показывающая различия:

  Тип	ИК-датчик	Ультразвуковой датчик
  Что он делает	Измерение расстояния по отраженным световым волнам	Измерение расстояния по отраженным звуковым волнам
  Как измеряется	Триангуляция: измеряется угол отраженного ИК-луча	Записывается время между передачей и приемом звуковых волн
  Человеческие взаимодействия	Невидимый невооруженным глазом	Неслышно
  Требования к объекту	Подходит для измерения сложных объектов	Не подходит для измерения объектов со сложными поверхностями

  ---

  Лазерные датчики расстояния: LIDAR

  LiDAR, сокращение от Light Detection and Ranging, можно рассматривать как лазерный датчик расстояния. Он измеряет дальность до целей с помощью световых волн лазера, а не радио или звуковых волн.

  ЛИДАР: принцип работы

  Существуют различные способы объяснения работы лидара (например, триангуляция, база импульсов и т. д.), но наиболее простым является следующий:

  Источник: Quora
  1. объект-мишень
  2. Импульс лазера отражается объектом-мишенью
  3. Расстояние затем рассчитывается с использованием соотношения между постоянной скоростью света в воздухе и временем между отправкой/приемом сигнала

  Основные области применения LiDAR

  • Мониторинг окружающей среды; лесное хозяйство, картографирование местности и т. д.
  • Измерение расстояний
  • Управление машинами и безопасность
  • Роботизированная визуализация и обнаружение окружающей среды

  Преимущества LiDAR

  • Высокий диапазон и точность измерений
  • Высокая скорость обновления 408 3D-конструкций 90 ; подходит для быстро движущихся объектов
  • Небольшие длины волн по сравнению с гидролокатором и радаром; хорошо обнаруживает мелкие объекты
  • Применяется для использования днем ​​и ночью

  Недостатки LiDAR

  • Более высокая стоимость по сравнению с ультразвуком и ИК
  • Вреден для невооруженного глаза; устройства LiDAR более высокого класса могут использовать более сильные импульсы LiDAR, которые могут повлиять на человеческий глаз
  Рекомендуемые датчики LiDAR

  Датчики LIDAR, как правило, дороги, но не бойтесь! Здесь, в Seeed, мы предлагаем мини-датчик приближения LiDAR, который очень доступен по цене и легко совместим с вашим Arduino!

  Хотите узнать об этом больше? Вы можете перейти на страницу нашего продукта!

  ---

  Светодиодные времяпролетные датчики расстояния

  Наконец, мы рассмотрим светодиодные времяпролетные датчики. Чаще всего ассоциируется с VL53L0X, это часть более широкого спектра лидаров, которые используют технологию времени пролета для измерения расстояний.

  Времяпролетные датчики: принцип работы

  Времяпролетные датчики измеряют время, прошедшее с момента испускания волнового импульса датчиком до момента, когда он возвращается к датчику после отражения от объекта. Он способен создавать 3D-изображения X, Y, Z с помощью одного снимка, измеряя время, необходимое свету для прохождения от излучателя к приемнику.

  Времяпролетная технология обеспечивает значительные преимущества по сравнению с другими рассмотренными нами методами измерения расстояния:

  • Более широкий диапазон
  • Более быстрые показания
  • Повышенная точность

  Времяпролетные датчики работают аналогично к датчикам LiDAR, где:

  1. Передатчик времяпролетного устройства излучает ИК-волны в направлении целевого объекта
  2. Волна отражается обратно при достижении целевого объекта
  3. Затем расстояние рассчитывается с использованием скорости света в эфире и время между отправкой/приемом сигнала

  Ключевые применения датчиков времени пролета

  • Промышленные применения
  • Машино-зрение
  • Робототехника
  • Люди. дальность с точностью
  • Возможность трехмерного изображения
  • Используется в самых разных приложениях благодаря способности идентифицировать крупные объекты

  Недостатки времяпролетных датчиков

  • Более высокая стоимость в целом
  • Разрешение по оси Z по-прежнему низкое, поскольку обычные системы предлагают разрешение по оси Z 1 см

    Оправдывая свою популярность, VL53L0X объединяет передовой массив SPAD и использует запатентованную ST технологию FlightSense второго поколения. Это позволяет измерять абсолютные расстояния до 2 м!

    Приведенная выше рекомендация также является частью нашей системы Grove, что упрощает сопряжение с вашим Arduino!

    Хотите узнать больше об этом? Вы можете ознакомиться со следующими ресурсами:

    • Страница продукта
    • Особенности с Arduino Guide

    ---

    Сравнение датчиков расстояния

    Чтобы помочь вам выбрать подходящий датчик расстояния, я привел сводную таблицу ниже. на что следует обратить внимание при выборе. Однако, поскольку у каждого из них есть свои плюсы и минусы, вам нужно сначала определить предполагаемую цель / применение!

    Тип	Ультразвуковой	ИК	ЛИДАР	Тоф
    Подходит для обнаружения на большом расстоянии	№	№	Да	Да
    Высокая частота считывания	№	№	Да	Да
    Стоимость	Низкий	Низкий	Высокий	Умеренный
    Возможность использования для сложных объектов	№	Да	Да	Да
    Чувствительный к внешним условиям	Да	№	№	№
    Совместимость с 3D-визуализацией	№	№	Да	Да

    Из таблицы можно сделать вывод, что как ультразвуковые, так и ИК датчики расстояния больше подходят для проектов Arduino, требующих измерения на более коротком расстоянии. В то время как датчики LiDAR и Time-of-flight рекомендуются для тех, кто ищет более высокие возможности обнаружения и трехмерные изображения!

    ---

    Резюме

    Это все, что касается сегодняшнего руководства по датчику расстояния. Я надеюсь, что это помогло вам лучше понять и принять лучшее решение о покупке! Для совместимости с Arduino вы можете рассмотреть каждый из рекомендуемых продуктов Seeed, чтобы сэкономить время на аппаратном обеспечении и прототипировании!

    • Рекомендованный ультразвуковой датчик: Grove — ультразвуковой датчик
    • Рекомендованный ИК-датчик: Grove — 80 см инфракрасный датчик приближения
    • Рекомендуемый лазерный датчик расстояния: Grove — TF Mini LiDAR
    • Рекомендованный датчик времени полета: Grove — датчик расстояния времени полета (VL53L0X)

    Чтобы узнать больше о датчиках приближения, вы можете проверить мой предыдущий статья здесь!

    Теги: датчик расстояния, сравнение датчиков расстояния, расстояние и близость, инфракрасный датчик, ИК-датчик расстояния, лидар, близость, время полета, ультразвуковой датчик

    Лазерные датчики смещения | КЕЙЕНС Америка

    Лазерные датчики перемещения KEYENCE позволяют бесконтактно измерять высоту, положение или расстояние до цели. При сопряжении нескольких датчиков также можно выполнять такие измерения, как толщина и ширина. Высокоточные датчики перемещения можно разделить на две категории: конфокальные и лазерные триангуляции. Оба обеспечивают точные и надежные решения для бесконтактных измерений, но в зависимости от применения один тип может иметь преимущество перед другим.

    Скачать каталоги

    Включить снятые с производства серии

    Лазерные триангуляционные датчики смещения серии LK-G5000 обеспечивают высокую скорость и высокую точность для бесконтактных измерений перемещений. Датчики используют передовое оборудование, такое как линзы RS-CMOS и HDE, чтобы обеспечить надежные результаты для ряда материалов, гарантируя, что отраженный свет всегда находится в фокусе. Эта технология создает датчик с превосходной линейностью (0,02% от полной шкалы) и воспроизводимостью (0,005 мкм). С максимальной скоростью дискретизации 392 кГц серия LK-G5000 может надежно отслеживать вибрации или улавливать небольшие изменения в быстро движущихся целях. Линейка головок разработана для поддержки различных отраслей и приложений, что позволяет пользователям выбирать идеальный датчик на основе их требований к диапазону измерений, точности и размеру пятна луча.

    Каталоги Цена

    Характеристики

    Стабильное измерение любой цели

    Автоматически регулирует интенсивность лазерного излучения до оптимального уровня в соответствии с обратной связью от цели в режиме реального времени.

    Разнообразие доступных сенсорных головок

    Справляйтесь с любой ситуацией измерения благодаря линейке из более чем 20 различных сенсорных головок.

    В лазерных датчиках смещения серии

    LK-G3000 используются высокоточные Li-CCD и линзы ernostar, что обеспечивает гибкое решение для измерения смещения. Эта серия предлагает широкий спектр сенсорных головок для приложений, требующих высокой точности или большого зазора, и имеет максимальный диапазон 1 метр. Датчики оснащены функцией (ABLE), которая автоматически регулирует настройки для оптимизации отражения от различных поверхностей, что позволяет стабильно измерять полупрозрачные, резиновые или металлические материалы.

    Каталоги Цена

    Конфокальные датчики смещения серии

    CL-3000 представляют собой компактные одномерные лазерные датчики смещения, в которых используется уникальный метод для обеспечения высокоточных измерений на любом материале или поверхности. Использование конфокального датчика обеспечивает стабильные измерения на материалах, начиная от темной резины и заканчивая прозрачными пленками, без необходимости регулировки монтажа или параметров измерения. Датчики имеют только линзу внутри головок, что делает их компактными и легкими, что идеально подходит для установки в узких местах или на роботах. Вся электроника находится вдали от места измерения в оптическом блоке, обеспечивая стабильный результат, на который не влияют тепловые или электрические помехи. Оснащенная такими функциями, как четырехточечная обработка и выравнивание оптической оси, эта серия хорошо подходит для различных отраслей промышленности и приложений, включая измерение положения или толщины.

    Каталоги Цена

    Характеристики

    Многоцветный конфокальный метод обеспечивает производительность, невозможную с обычными системами

    Ультракомпактный и легкий

    Компактные сенсорные головки, в том числе самые маленькие в отрасли ø8 мм и ø0,31 дюйма, позволяют проводить измерения практически в любом месте. Используйте ранее невозможные места установки, параллельный монтаж и другие ранее недостижимые преимущества.

    Точная работа на изогнутых, неровных и шероховатых поверхностях

    В CL-3000 используется многоцветная конфокальная технология. Благодаря более широкому диапазону измерений и улучшенным угловым характеристикам вы сможете проводить высокоточные измерения на любой поверхности или форме без проблем с монтажом.

    Отсутствие влияния тепла или электрических помех

    Сама головка датчика не имеет электронных компонентов, только линзы. Это помогает устранить ошибки измерения из-за тепловыделения, электрических помех или отклонений оптической оси.

    Серия снята с производства

    • ПЗС-лазерный датчик смещения

      ЛК серия

      Снято с производства

    • Лазерный конфокальный измеритель смещения

      Серия LT-8100/8000

      Снято с производства

    Лазерные датчики серии

    IX на основе изображения могут измерять высоту в любом месте в пределах области. Распознавание изображений на основе камеры позволяет лазеру определять высоту целевой точки, даже если детали не идеально выровнены на производственной линии. Высота места, где лазер попадает в цель, будет варьироваться, если цель наклонена или сама цель отличается, но серия IX может определить разницу в высоте относительно эталона. Например, на линии сборки деталей один блок серии IX может не только проверять наличие деталей, но также выполнять проверки посадки и другие проверки на основе высоты. Благодаря способности обнаруживать перепады высот, серия IX также свободна от ложных срабатываний и ошибок при наличии бликов от глянцевых поверхностей металлических деталей или когда целевая точка обнаружения имеет тот же цвет, что и фон, предлагая стабильную автоматическую встроенную дифференциацию. .

    Каталоги Цена

    Характеристики

    Ненадежное обнаружение с обычными датчиками изображения, но стабильное обнаружение с IX-H

    Низкоконтрастные цели затрудняют обнаружение

    Для целей с похожими цветами или материалами разница между светлым и темным не всегда четкая, что может привести к нестабильному обнаружению.

    Контраст цели не имеет значения

    Обнаружение на основе высоты обеспечивает стабильные результаты даже при низком контрасте между целью и фоном.

    Ненадежное обнаружение с помощью обычных лазерных датчиков, но стабильное обнаружение с IX-H

    Изменения в положении и ориентации приводят к неправильному обнаружению

    Изменения в положении и ориентации цели могут привести к изменению места, где лазер попадает в цель, что приведет к неправильному обнаружению.

    Инструмент настройки положения отслеживает смещенные цели

    Камера отслеживает положение, ориентацию и размещение цели, что позволяет определить местоположение каждой цели.

    Многофункциональные аналоговые лазерные датчики

    IL серии IL представляют собой отражающие лазерные датчики смещения, которые обеспечивают лучшую в своем классе способность обнаружения и стабильность по разумной цене. Стабильное обнаружение возможно без настройки для типов заготовок или состояния их поверхности, поэтому серию IL можно добавить к производственным линиям, чтобы упростить настройку, переналадку и изменение продукта. Благодаря широкой линейке сенсорных головок, включая высокоточные модели и модели с большим радиусом действия (до 3,5 м 11,5 футов), эти лазерные датчики могут применяться в самых разных областях благодаря их широкому динамическому диапазону и устойчивости к окружающей среде. Повторяемость 1 мкм позволяет использовать в настройках обнаружения с высокой точностью, которые предыдущие датчики не могли обеспечить стабильно.

    Каталоги Цена

    Серия 9 снята с производства0064

    • Лазерные датчики смещения

      Серия LB

      Снято с производства

    • Лазерный измеритель смещения дальнего действия

      Серия LF

      Снято с производства

    • Лазерный датчик

      LG серии

      Снято с производства

    Одномерные лазерные датчики перемещения KEYENCE

    позволяют бесконтактно измерять высоту, положение или расстояние до цели. При сопряжении нескольких датчиков также можно выполнять такие измерения, как толщина и ширина. Высокоточные датчики перемещения можно разделить на две категории: конфокальные и лазерные триангуляции. Оба обеспечивают точные и надежные решения для бесконтактных измерений, но в зависимости от применения один тип может иметь преимущество перед другим.

    Описание различных типов, принципов измерения и преимуществ одномерных лазерных датчиков перемещения можно найти ниже.

    Многоцветный конфокальный метод

    Конфокальные датчики смещения излучают и принимают свет по одной и той же оси. В многоцветных конфокальных датчиках используется источник света, излучающий несколько цветов (длин волн) света, каждый из которых имеет уникальное фокусное расстояние. Датчик измеряет расстояние до поверхности, определяя, какой цвет в данный момент сфокусирован на цели. Датчики Keyence серии CL-3000 используют более яркий источник света, чем обычные модели, обеспечивая стабильные результаты измерений во всем диапазоне, независимо от отражательной способности поверхности.

    Метод лазерной триангуляции

    Датчики смещения

    на основе лазерной триангуляции используют угол возврата света, отраженного от цели, для расчета положения. Лазерный свет излучается датчиком и отражается от поверхности цели. Часть этого отраженного света фокусируется линзой на приемный элемент в головке датчика. В зависимости от расстояния цели от датчика угол возврата света будет меняться, попадая на приемник в другое положение, которое можно обнаружить. Серия LK-G5000 использует CMOS высокого разрешения для стабильного измерения небольших изменений смещения.

    Метод конфокального поверхностного сканирования

    Конфокальные лазерные измерители смещения со сканированием поверхности используют камертон для быстрой вибрации линзы объектива. Это перемещает фокальную точку лазера вверх и вниз по диапазону измерения с высокой скоростью. Отраженный свет фокусируется на точечном отверстии, через которое часть света проходит к светоприемному элементу. Когда свет фокусируется на цели, через точечное отверстие проходит более интенсивный свет, а положение линзы объектива записывается и соотносится с положением цели. KEYENCE LT-9В серии 000 используется камертон для сканирования по оси Z и осциллирующий блок для сканирования по оси X, что обеспечивает высокую точность и стабильность при использовании сверхтонкого пятна луча ø2 мкм.

    Одна из основных причин, по которой эти датчики могут измерять объекты из различных материалов и с различными характеристиками, заключается в том, что они могут выполнять высокоточные бесконтактные измерения. Оптимальный лазерный датчик смещения можно выбрать в соответствии с применением или материалом цели (например, прозрачные или глянцевые цели).

    Если мишень изготовлена ​​из металла или какого-либо другого твердого материала, который трудно поцарапать, ее можно измерить штангенциркулем, микрометром или другим подобным инструментом, который непосредственно касается мишени, или LVDT или другим подобным контактным датчиком смещения в встроенная ситуация. Однако могут возникать ошибки из-за давления измерения, когда цель мягкая. Для деликатных объектов, на качество которых влияет контакт, таких как пластины, тонкие пленки и чувствительные металлические поверхности толщиной с волос, можно использовать бесконтактные лазерные датчики смещения для измерения, не беспокоясь об ошибках и повреждении объекта. Благодаря тому, что они обеспечивают стабильное бесконтактное измерение даже прозрачных или глянцевых поверхностей, лазерные датчики перемещения обеспечивают широкий спектр возможных применений.

    Точное позиционирование устройств необходимо для автоматизации таких процессов, как нанесение покрытий, сварка и монтаж компонентов. Компактная и легкая головка многоцветного конфокального лазерного датчика смещения KEYENCE легко устанавливается на устройства и точно определяет расстояние до цели, обеспечивая высокоточный контроль положения без ущерба для работы устройства.

    Отделение блока спектроскопа и сохранение линзы в качестве единственной ключевой части в головке сделали конфокальный датчик смещения CL-3000 компактным и легким головкой, которую можно легко установить на устройства. Измерение выполняется со светом вдоль той же оси, поэтому высота узких промежутков в мишенях также может быть измерена без мертвых зон. Кроме того, головка не генерирует ошибок из-за перегрева или электрических/магнитных помех, что обеспечивает стабильное измерение. Для управления устройствами лазерные датчики смещения могут измерять высоту цели на высоких скоростях, передавая эту информацию на управляющие устройства. Это позволяет измерять высоту ступенчатых целей или целей, слегка наклоненных во время транспортировки, в режиме реального времени. В результате качество можно поддерживать в автоматических процессах.

    Измерение толщины стекла (узорчатого с одной стороны)

    Когда отражательная способность поверхности стекла отличается от поверхности узора, ошибки слежения обычно возникают на поверхности узора, когда толщина измеряется с помощью лазерных датчиков смещения, расположенных на каждой стороне стекла . В конфокальном датчике смещения CL-3000 используется многоцветный конфокальный метод, который измеряет положение, в котором проецируемый свет находится в фокусе, что позволяет проводить стабильные и высокоточные измерения, на которые не влияют различия в интенсивности света, отраженного от цели. Это сводит к минимуму влияние ошибок отслеживания, сокращая время цикла проверки.

    Измерение и контроль высоты сопла дозатора

    Для обеспечения усовершенствованного, высокоточного автоматического нанесения покрытия требуется не только сложный робот-дозатор, но и высокопроизводительный датчик смещения, который перемещается вместе с соплом и работает как глазок дозатора. Установка конфокального датчика смещения серии CL-3000 таким образом, чтобы он следовал за соплом дозатора, позволяет контролировать высоту сопла посредством измерения в реальном времени и обратной связи о целевой высоте. Компактная и легкая головка легко устанавливается рядом с носиком дозатора и снижает остаточную вибрацию при остановке работы. В многоцветной конфокальной технологии используется коаксиальная система для обеспечения более широкого диапазона измерения и обеспечения стабильного измерения высоты и управления с обратной связью без влияния прозрачных, зеркальных или глянцевых поверхностей материалов или таких форм, как вогнутости, различия в высоте и т. д. наклонные или закругленные поверхности.

    Подробнее

    Конфокальные датчики смещения серии

    CL-3000 могут стабильно измерять не только прозрачное стекло, но и широкий спектр целевых материалов и форм с высокой точностью. Конечно, бесконтактное измерение избавляет от опасений повредить стекло. В серии CL-3000 к одному контроллеру можно одновременно подключить до шести головок. Например, плоскостность стекла можно стабильно проверять, измеряя четыре стороны и центр стекла с помощью системы, состоящей из одного контроллера и пяти головок, или измеряя шесть концов с помощью четырех-шести головок.

    Как правило, диффузные отражения возникают из-за проникновения лазерного излучения внутрь печатной платы при измерении с помощью лазерного датчика смещения. Это может привести к нестабильным измеренным значениям. Конфокальные датчики смещения KEYENCE серии CL-3000 могут излучать лазерный свет на нескольких длинах волн для расчета и измерения только той полосы длин волн света, которая сфокусировала поверхность цели. Стабильные измеренные значения могут быть получены с высокой точностью даже для ПХД и других подобных объектов, через которые легко проникает свет.

    • Как измерить
    • Одномерные лазерные датчики смещения
    • Выберите по применению
    • Выберите по отрасли

    Подробно объясняет принцип измерения, а также то, как функции и характеристики конфокальных датчиков смещения серии CL-3000 решают проблемы, связанные с обычным измерением толщины. Если вас беспокоит измерение толщины, это единственное руководство, которое вам нужно.

    Технические руководства

    Ультракомпактная головка конфокальных датчиков перемещения серии CL-3000 обеспечивает высокоточные измерения на любом материале или поверхности. В этом руководстве описаны различные приложения, использующие эту характеристику в автомобильной промышленности и производстве металлических компонентов.

    Технические руководства

    В зависимости от условий настройки лазерные датчики смещения могут не достигать точности, указанной в спецификациях. На примере лазерных датчиков смещения, использующих общую триангуляцию, в этом руководстве объясняются причины ошибок измерения и методы устранения ошибок и повышения стабильности.

    Технические руководства

    Датчики спектрально-интерференционного смещения

    KEYENCE серии SI использовались для решения различных проблем в самых разных отраслях, включая производство полупроводников, стекла, пленки и автомобилей. Это руководство содержит различные приложения, в результате которых были достигнуты успешные улучшения.

    Технические руководства

    Это руководство содержит широкий спектр методов измерения: толщина, ширина, высота/шаг, наружный диаметр, ход, биение/вибрация, эксцентриситет, коробление/плоскостность, угол, зазор/зазор, меандрирование цели, радиус, внутренний диаметр, позиционирование, профиль и 3D-форма.
