Мощная катушка Тесла — как работает Качер Бровина на 12 вольт, фото, схема сборки своими руками, стоит ли покупать набор на Алиэкспресс

Всем доброго времени суток!
Сегодня хочу Вам рассказать о небольшом наборе из Китая, который позволяет собрать маленькую катушку Тесла, стоит сразу отметить что никакой практической цели он не несет, а служит исключительно для развлечения ну или как наглядное пособие для курса физики в школе.
Всем кому интересно прошу под кат.

Есть у меня маленькое хобби, что-то чинить, настраивать или собирать. И вот в процессе выбора очередных покупок для своего хобби продавец предложил мне взять такой набор на обзор. Почему бы и нет подумал я и согласился.

Набор пришел в маленьком пакетике и вся доставка заняла немногим больше чем полтора месяца.

Сам набор довольно маленький и спаять его можно буквально 10-15 минут поэтому на мой взгляд это довольно хорошая игрушка для совместного творчества с ребенком.

Думаю не лишним будет здесь выложить саму печатную плату и схему из набора для тех кто захочет повторить Сам не покупая.

Схема, инструкция, плата и немного про катушку

Катушка намотана проводом 0,17 мм и если верить описания то состоит она из 350 витков, диаметр сердечника 20 мм

Как я уже говорил выше сборка не занимает много времени, и схема заработала сразу без какой-либо настройки (да там и нечего настраивать). При сборке есть только 2 нюанса который нужно учесть. Производитель наклеил на катушку пару стрелочек отмечая эти особенности. Одна из стрелок указывает направление намотки катушки, и именно в этом направлении нужно будет намотать еще одну обмотку проводом, если намотать ее не в ту сторону генерация будет очень слабой или же катушка вообще не заработает. Вторая стрелка указывает на то какой стороной нужно помещать катушку на плату, и это то что я не учел, еще удивлялся зачем оставили такой длинный конец провода, а в итоге пришлось смотать с катушки пару витков что бы компенсировать довольно быстро плавящейся кончик.

Первый запуск катушки и проверка работы с помощью неонки из комплекта.

Поигравшись немного дома отнес самоделку на работу порадовать народ, вот там то с ней и случилась маленькая авария.

В качестве основного силового транзистора в схеме использован NPN транзистор TIP41C, на всякий случай напишу что его аналоги это КТ819Г и КТ8212А.

Транзистор греется очень сильно, даже от 12 вольт питания раскаляется за 3-5 минут так что на радиаторе сложно удерживать палец, а при питании максимальными 30 вольтами время работы стоит ограничить 1-1.5 минутами и никакая термопаста особо не поможет потому что радиатор очень маленький.

Радиатор

Ну и как вы понимаете все что должно сгореть обязательно сгорит.
При включении катушки для демонстрации очередному коллеге обнаружил что генерации нет, а БП показывает ток в 2.5 Ампера хотя раньше катушка потребляла не больше чем 0.8 Ампера.

Транзистор пробило полностью, и он превратился в два последовательных сопротивления.

А что бы ему было не скучно гореть одному он спалил еще и светодиод LED1 если смотреть по схеме.
Транзистор пришлось менять (благо они не особо редкие) заодно заменив радиатор.

Со светодиодом получилось хуже, вместо покупки аналогичного я взял первый что был под рукой и это было моей ошибкой.
В данной схеме светодиод помимо функции индикации еще заменяет собой сопротивления (которое стояло в оригинальной схеме Качера), поэтому его замена на другой номинал немного испортила работу катушки.
Пропало самопроизвольное свечение на конце обмотки при включении и исчезла музыкальная составляющая.
Думаю что эту проблему можно решить заменой светодиода на резистор, но пока что не пробовал, да и если честно музыкальная составляющая на мой взгляд не самое интересное в этом наборе.

Ну а теперь немного фото самых красивых на мой взгляд экспериментов.
Упаковка старых неоновых ламп катушка на 12 вольтовом питании.

Те же лампы при питании катушки в 30 вольт.

Когда водишь по стеклу лампы чем то железным получается очень интересный эффект, кажется что свет притягивается к металлу, но вот задерживаться на одном месте нельзя, именно так в моей упаковке стало на одну неонку меньше.

Стекло колбы прожгло насквозь, и лампочка погасла.
Очень красиво выглядит свечение газоразрядных индикаторных ламп.

При прикосновении к выводам можно зажечь конкретный разряд.

Ну и конечно же немного молний куда же без них.

Лучше всего пускать молнии положив на верх катушки шарик из пищевой фольги, так можно получить более длинную и устойчивую искру. После таких молний в комнате появляется устойчивый запах озона.
Но больше всего мне понравилось свечения внутри обычных ламп накаливания.

На фото не особо заметно, но в жизни от каждой искры к стеклу колбы как бы течет поток света с четко очерченными границами.

После замены радиатора даже при питании от 30 вольт можно играться до 20 минут не выключая катушку для остывания так что всем кто решить собрать рекомендую поступать так сразу.

Отвечая на вопросы из комментариев добавлю, что в обзоре пусть и не в главных ролях приняли участие лампы Siemens ZM1022 и Z583M (увы не знаю кто производитель).

Лампы героини обзора

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

КАТУШКА НИКОЛЫ ТЕСЛА (КАЧЕР БРОВИНА)

Авторы
Руководители
Файлы работы
Наградные документы

Головизнин Е.В. 1

Шиверская И.Н. 1

Автор работы награжден дипломом победителя I степени

Диплом школьникаСвидетельство руководителя

Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке «Файлы работы» в формате PDF

Введение:

Актуальность темы : при учитывании современного развития прогресса и цивилизации в целом , требуются альтернативные источники энергии – одним из них является Катушка Николы Тесла .
Цель : Целью моей работы являлось узнать возможность передачи электроэнергии на расстояние без линий электропередач и проводов в целом.
Задачи стоящие передо мной : сбор и проведение испытаний Катушки Николы Теслы.
Объект исследования: Передача электроэнергии посредствам безпроводной связи и её возможности в 21 веке.
Предмет исследования: Катушка Николы Тесла , процессы происходящие в ней .
Метод исследования: Экспериментальный.
Гипотеза : Возможно ли человеку выжить после удара током в 78,64 тысячь вольта?
Практическая значимость : передача электроэнергии без каких либо проводов и других используемых проводников электричества.

Основная часть: Историчекая справка.

Кату́шка Те́слы— устройство, изобретённое Николой Тесла и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты. Прибор был запатентован 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».

История данного изобретения начинается с конца 19 века, когда гениальный ученый-экспериментатор Никола Тесла, работая в США, поставил перед собой задачу научиться передавать электрическую энергию на большие расстояния без проводов.

20 мая 1891 года Никола Тесла выступил с подробной лекцией в Колумбийском университете, где представил сотрудникам Американского института электроинженеров свои идеи, и показав наглядные эксперименты.

Целью первых демонстраций было — показать новый способ получения света посредством использования для этого токов высокой частоты и высокого напряжения, а также раскрыть особенности этих токов.

Справедливости ради отметим, что современные энергосберегающие люминесцентные лампы работают именно на принципе, который как раз и предложил для получения света Тесла.

Окончательная теория относительно именно беспроводной передачи электрической энергии вырисовывалась постепенно, ученый потратил несколько лет жизни, доводя до ума свою технологию, много экспериментируя и совершенствуя кропотливо каждый элемент схемы, он разрабатывал прерыватели, изобретал стойкие высоковольтные конденсаторы, придумывал и модифицировал контроллеры цепей, но так и не смог воплотить свой замысел в жизнь в том масштабе, в каком хотел.

Однако теория до нас дошла. Доступны дневники, статьи, патенты и лекции Николы Тесла, в которых можно найти исходные подробности относительно данной технологии.

Основная часть: Суть устройства , применение.

Трансформатор Тесла основан на использовании резонансных стоячих электромагнитных волн в катушках. Его первичная обмотка содержит небольшое число витков и является частью искрового колебательного контура, включающего в себя также конденсатор и искровой промежуток. Вторичной обмоткой служит прямая катушка провода. При совпадении частоты колебаний колебательного контура первичной обмотки с частотой одного из собственных колебаний (стоячих волн) вторичной обмотки вследствие явления резонанса во вторичной обмотке возникнет стоячая электромагнитная волна и между концами катушки появится высокое переменное напряжение.

Работу резонансного трансформатора можно объяснить на примере обыкновенных качелей. Если их раскачивать в режиме принудительных колебаний, то максимально достигаемая амплитуда будет пропорциональна прилагаемому усилию. Если раскачивать в режиме свободных колебаний, то при тех же усилиях максимальная амплитуда вырастает многократно. Так и с трансформатором Теслы — в роли качелей выступает вторичный колебательный контур, а в роли прилагаемого усилия — генератор. Их согласованность («подталкивание» строго в нужные моменты времени) обеспечивает первичный контур или задающий генератор (в зависимости от устройства).

Трансформатор использовался Теслой для генерации и распространения электрических колебаний, направленных на управление устройствами на расстоянии без проводов (радиоуправление) , беспроводной передачи данных (радио) и беспроводной передачи энергии. В начале XX века трансформатор Тесла также нашёл популярное использование в медицине. Пациентов обрабатывали слабыми высокочастотными токами, которые протекая по тонкому слою поверхности кожи не причиняли вреда внутренним органам (скин-эффект, Дарсонвализация) , оказывая при этом «тонизирующее» и «оздоравливающее» влияние.

Похожая на этот трансформатор схема используется в системах зажигания двигателей внутреннего сгорания, но там она низкочастотная.

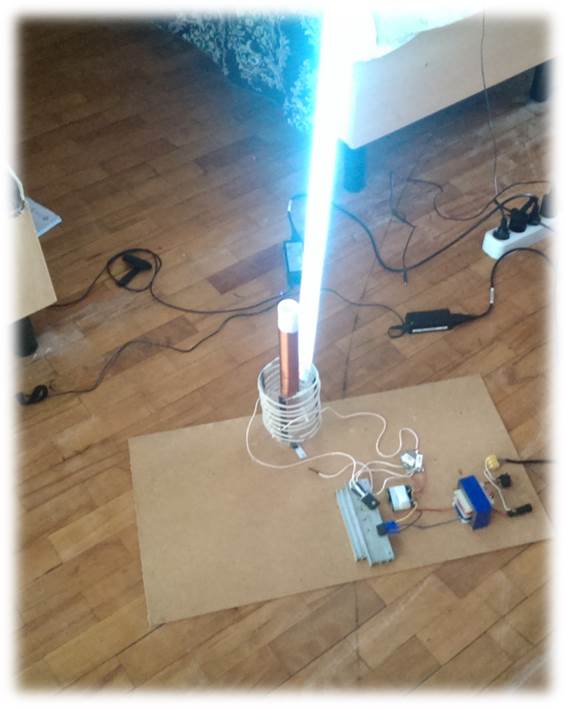

Мною был собран улучшенный вариант КТ на полупроводниковых элементах называемый Качер Бровина.

По своей сути качер представляет собой качатель реактивностей. Также его можно назвать аналогом трансформатора Теслы. Почему тогда все-таки не катушка Тесла? Потому, что схема прибора содержит элементы, которые просто не могли существовать во времена Николы Тесла. Бровин добавил в нее транзистор. Таким образом, устройство является полупроводниковым разрядником, в котором разряд электрического тока происходит без образования электрической дуги (плазмы), после чего кристалл транзистора полностью восстанавливается после пробоя. Объясняется это тем, что мы имеем обратимый лавинный пробой. Но так как данная схема Качера запитывается от сети 220, то её транзистору необходима защита в виде 2 параллельно соединенных суппрессоров и когда на транзисторе ток начинает набирать большие значения, то суппрессоры включаются и не дают току пробить транзистор полностью, так как иначе сверхвысокое напряжение может травмировать кристалл транзистора. После транзистора в схеме установлен прерыватель на тиристоре обеспечивающий прерывание генерации частоты во избежание перегрузки транзистора и его последующего выхода из троя. В схеме имеется 3 дросселя от ламп дневного света предназначенные выполнять роль сетевого фильтра (защищая Качер от сетевых шумов), а также данные элементы выполняют роль индуктивного балласта ограничивающего силу тока в устройстве.

Основная часть: Влияние на человека.

Шаг за шагом исследовал Тесла действие переменного электрического тока на человека при разных частотах и напряжениях. Опыты он проводил на самом себе. Сначала через пальцы одной руки, затем через обе руки, наконец, через все тело пропускал он токи высокого напряжения и высокой частоты. Исследования показали, что действие электрического тока на человеческий организм складывается из двух составляющих: воздействия тока на ткани и клетки нагревом и непосредственного воздействия тока на нервные клетки.

Оказалось, что нагревание далеко не всегда вызывает разрушительные и болезненные последствия, а воздействие тока на нервные клетки прекращается при частоте свыше 700 периодов, аналогично тому, как слух человека не реагирует на колебания свыше 2 тысяч в секунду, а глаз — на колебания за пределами видимых цветов спектра.

Так была установлена безопасность токов высоких частот даже при высоких напряжениях. Более того, тепловые действия этих токов могли быть использованы в медицине, и это открытие Николы Тесла смогло найти широкое применение; диатермия, лечение УВЧ и другие методы электротерапии есть прямое следствие его исследований. Тесла сам разработал ряд электротермических аппаратов и приборов для медицины, получивших большое распространение как в США, так и в Европе. Его открытие было затем развито другими выдающимися электриками и врачами.

Однажды, занимаясь опытами с токами высокой частоты и доведя напряжение их до 2 миллионов вольт, Тесла случайно приблизил к аппаратуре медный диск, окрашенный черной краской. В то же мгновение густое черное облако окутало диск и тотчас поднялось вверх, а сам диск заблестел, словно чья-то невидимая рука соскоблила всю краску и отполировала его.

Удивленный Тесла повторил опыт, и снова краска исчезла, а диск сиял, поддразнивая ученого. Повторив десятки раз опыты с разными металлами, Тесла понял, что он открыл способ их очистки токами высокой частоты.

«Любопытно, — подумал он, — а не подействуют ли эти токи и на кожу человека, не удастся ли с их помощью снимать с нее различные, трудно поддающиеся удалению краски».

И этот опыт удался. Кожа руки, окрашенная краской, мгновенно стала чистой, как только Тесла внес ее в поле токов высокой частоты. Оказалось, что этими токами можно удалять с кожи лица мелкую сыпь, очищать поры, убивать микробы, всегда в изобилии покрывающие поверхность тела человека. Тесла считал, что его лампы оказывают особое благотворное действие не только на сетчатку глаза, но и на всю нервную систему человека. К тому же лампы Тесла вызывают озонирование воздуха, что также может быть использовано в лечении многих болезней. Продолжая заниматься электротерапией, Тесла в 1898 году сделал обстоятельное сообщение о своих работах в этой области на очередном конгрессе Американской электротерапевтической ассоциации в Буффало.

В лаборатории Тесла пропускал через свое тело токи напряжением в 1 миллион вольт при частоте 100 тысяч периодов в секунду (ток достигал при этом величины в 0,8 ампера). Но, оперируя с токами высокой частоты и высокого напряжения, Тесла был очень осторожен и требовал от своих помощников соблюдения всех им самим выработанных правил безопасности. Так, при работе с напряжением в 110- 50 тысяч вольт при частоте в 60-200 периодов он приучил их работать одной рукой, чтобы предотвратить возможность протекания тока через сердце. Многие другие правила, впервые установленные Теслой, прочно вошли в современную технику безопасности при работе с высоким напряжением.

Создав разнообразную аппаратуру для производства опытов, Тесла в своей лаборатории начал исследование огромного круга вопросов, относящихся к совершенно новой области науки, в которой его больше всего интересовали возможности практического использования токов высокой частоты и высокого напряжения. Работы его охватывали все многообразие явлений, начиная от вопросов генерирования (создания) токов высокой частоты и кончая детальным изучением различных возможностей их практического использования. С каждым новым открытием возникали все новые и новые проблемы.

Позже явление описанное Теслой (когда ток течет по поверхности кожи не проникая внутрь) назвали — Скин -эффект.

Основная часть. Технические параметры:

Первичная обмотка состоит из 4,5 витков с сечением провода 4мм.;

вторичная обмотка имеет 1200 витков с сечением проволоки 0,16 мм.;

индуктивность 11,64 мили Генри ;

потребляемая мощность 120 ватт ;

частота работы 1,36 МГц (1360000 Герц) ;

максимальная длинна разряда от 9 до 11 сантиметров, в зависимости от влажности и температуры воздуха;

напряжение около 78,64Кв;

диаметр поля около 80 см.

Заключение.

В заключении я хочу сказать что что Катушка Николы Тесла является альтернативным безпроводным источником энергии пригодным в нашем времени .

Гипотеза о том что может ли человек выжить после удара током в 78,64 тысячь вольта подтверждена на моем примере.

Единственная причина неиспользования данного изобретения является отсутствие возможности измерение потребляемого электричества населением. Но если наш президент даст указания по введению в России данного источника передачи энергии , то в течении 4-10 лет страна будет полностью освобождена от дорогих и трудно обслуживаемых линий электропередач , а так же проводки в домах и помещениях , от розеток , аккумуляторов и т.п. Что будет являться кардинальным толчком для развития страны.

Список используемых источников :

Википедия .
Tesla Coil.ru
Flayback
Приложение мобильный электрик
Большая Советская Энциклопедия
electrolibrary.info

Просмотров работы: 584

SuperEnergy — Конструкции тесла качеров

Сайт создан на платформе Nethouse. Хотите такой же?

Конструкции тесла качеров уже проданных и выставленных на продажу

Название / посмотреть	Характеристики	Статус	Цена
Качер на Е13007-2	АМ полуволной, 1 МГц, питание от 220 В	Продано	3500 ру
Качер на кт805АМ	Частота около 1 МГц, питание от 12 В	Продано	1500ру
Качер на кт805 с ШИМ по питанию	Частота около 2 МГц, питание от 12 В	Продано	2500ру

В общем о качерах

Сами качеры могут быть низковольтными, которыми в основном и занимался Владимир Бровин, а также высоковольтными, когда в базовую цепь транзистора включают высоковольтный волновой резонатор. Тут также есть различия, так как резонаторы могут быть и четверть волновыми и полуволновыми и 3/4 волновыми и 1/8 с емкостью на конце и как душе угодно, лишь бы резонатор был правильно согласован. Здесь рассмотрим тесла качеры с четвертьволновым ВВ резонатором

Тесла качеры с четвертьволновым ВВ резонатором

Работа такого качера основана на положительной обратной связи и на самом деле мало чего общего имеет с настоящим качерным процессом, как в низковольтных качерах, который изучал В. Бровин. Резонансная частота такого качера задается длинной провода ВВ обмотки, при этом на обмотке формируется стоячая четвертьволновая волна с пучностью напряжения на конце обмотки и пучностью тока у основания обмотки, которая подключается к базе транзистора с целью заземления (от базы на землю ставят также низкоомный резистор около 50 Ом) и формирования обратной связи. Как результат на коллекторе транзистора можно наблюдать сложный сигнал, как на осциллограммах представленных ниже, а на конце ВВ резонатора будет чистый синусоидальный высоковольтный сигнал с напряжением от нескольких едениц до нескольких десятков киловольт, в зависимости от используемых транзисторов и напряжений питания.

Далее представлен ВВ качер без самозапуска. Чтобы его запустить необходимо нажать на кнопку. В базе транзистора отсутствует смещение позволяющее транзистору выходить в режим стартового постоянного тока. Такая схема практически ничем не отличается от базовой, но отсутствие режима постоянного тока делает ее максимально экономичной и позволяет добиваться высоких значений КПД

Форма сигнала на индукторе (на коллекторе транзистора кт805ам)

Схема, внешний вид качера и форма сигнала на индукторе

Трансформатор Тесла по Тесле. Базисные тонкости

Тонкости настройки и расчета конструкции от Александра Владимировича Романова

Как намотать катушку

Намотка ВВ резонатора обычно делается путем вычисления необходимой длинны провода. Допустим, если нам нужно получить резонатор на 1 МГц, то необходимо вычислить длинну волны (скорост света делим на частоту) L=c/f=(3E+8)/(1E+6)=300 метров. И таким образом четвертьволновый резонатор должен иметь длинну намотки в четверть волны 300/4=75 метров. Таким образом получается формула для длинны провода L=(c/f)/4. Определимся с диаметром трубы резонатора, допустим берем трубу 50мм=0.05м. Формула для длинны окружности L=2*PI*R, R=0.05/2=0.025мм. Таким образом длинна одного витка Lv=2*3.14*0.025=0.157 метров. Зная необходимую длинну намотки вычисляем количество витков n=L/Lv=75/0.157=478 витков. Однако,чисто практически, количество витков мотается с запасом, дабы была возможность их отмотать, поэтому для такой катушки можно смело брать 500-600 витков провода, диаметром примерно 0.25-0.3 мм, допустим ПЭТВ-2. Размещая на конце катушки небольшой шар путем регулирования его диаметра добиваются совмещение волнового и LC резонанса.

Катушку можно мотать как в ручную, что может занять до 3х часов времени, так и с использованием небольшого намоточного станка, который позволит такую же катушку намотать гораздо быстрей, за 3-5 минут. После намотки обмотку необходимо зафиксировать, что можно сделать с помощью изоленты или скотча, но с целью достижения больших мощностей без межвитковых пробоев катушку имеет смысл лакировать.

Простой станок для намотки катушек может выглядеть так

Сам процесс намотки катушки на таком станке может выглядеть так

Использовано:

Шпилька 8мм

два подшибника

шайбы 8шт

гайки 8ши

две баночки из под аскорбиновой кислоты 50мг 200 дражже диа етром 50мм

доска

саморезы

брус

труба 50мм

катушка с проводом 0. 25мм ПЭТВ-2

В качестве двигателя можно использовать любой маломощный электромоторчик с ременной передачей прямо на трубу, но можно и к шпильке станка подключить электродрель или шуроповерт. На видео использован шуруповерт фирмы Интеркол, который соединен со шпилькой станка

Катушка Тесла

на одном транзисторе или качер Бровина

В данной статье будет рассмотрено создание миниатюрной катушки Тесла на одном транзисторе или так называемого качера Бровина. Суть в том, что в катушке Тесла переменное высокочастотное напряжение подается на первичную обмотку, а как Бровин, первичная обмотка катушки питает коллекторный ток транзистора. Владимир Ильич Бровин выяснил, что именно при такой схеме генератора на коллекторе появится высокое напряжение, и на этой основе получил новый способ управления транзистором. Поэтому прибор получил название «Качер» Бровина (по фамилии автора и от аббревиатуры названия коромысла реактивности).

Это устройство представляет собой генератор высокой частоты и высокого напряжения, так что можно увидеть коронный разряд. Кроме того, вокруг работающего качера возникает достаточно сильное электромагнитное поле, которое может влиять на работу электронного оборудования, осветительных ламп и тому подобного. Изначально Тесла планировал использовать такие устройства для беспроводной передачи энергии на большие расстояния, но то ли столкнулся с проблемами эффективности, окупаемости, недостаточного финансирования, то ли еще какими-то неизвестными причинами, но на данный момент такие устройства широко используются только как учебное пособие. или игрушка.

Материалы:

проволока толщиной 0,01мм
проволока сечением 2-4 мм
-транзистор
dvd диск
-клей
газоразрядная лампа
-радиатор
-труба

3 устройство.

После того, как мы разобрались, что это за устройство и для каких целей оно было собрано автором, предлагаю рассмотреть схему этого устройства, которая находится ниже.

Как видите, схема устройства Качера достаточно проста, автору понадобилось всего 10-15 минут, чтобы спаять такую схему. Но решил его немного модернизировать. Так, например, вместо дросселя устанавливается еще и источник постоянного тока 12 В, а также электролитический конденсатор, емкость которого должна быть не менее 1000 Мкф, и чем она больше, тем лучше.

Во избежание перегрева транзистора лучше всего разместить его на радиаторе, через который будет отдаваться лишнее тепло. Соответственно, чем больше радиатор, тем эффективнее охлаждение.

Самая рутинная и, пожалуй, самая сложная часть работы — это намотка катушки L2. Катушку лучше всего наматывать как можно тоньше, примерно 0,01 мм или чуть толще.

Чем тоньше провод для намотки катушки, тем эффективнее будет устройство. Наматывать провод нужно на пластиковый цилиндр, автор использовал корпус от маркера. В этом процессе очень важна аккуратность и аккуратность. Намотка провода должна происходить плотно виток к витку в один слой. Если дырок в обмотке вы не заметили, то придется перематывать катушку заново, ну или можно попробовать замазать разрыв клеем.

Далее маркер с обмоткой необходимо закрепить на стойке. В качестве стойки автор использовал обычный DVD-диск. После того, как маркер был приклеен и закреплен на импровизированной подставке, можно приступать к созданию первичной обмотки. Обмотка L1 должна быть выполнена из провода очень большого сечения, примерно 2-4 мм. Причем пяти витков, сделанных таким проводом, будет вполне достаточно. Для удобства намотки автор рекомендует брать трубу диаметром в 2-2,5 раза больше диаметра маркера.

Для того, чтобы нижний отвод от маркера, идущий к транзистору, никак не касался вторичной обмотки, его лучше поставить под диск.
Если все сделать правильно и без ошибок, то схема заработает сразу без каких-либо дополнительных доработок. Работу прибора лучше всего проверять люминесцентной лампой, если прибор подключен правильно, она будет светиться, попадая в зону действия прибора. Если ничего не происходит, то автор советует проверить, не соприкасается ли толстый провод маркера, и, возможно, стоит поменять местами концы обмотки L1.

Как уже было сказано, правильно собранная схема прибора позволит наблюдать свечение газоразрядных ламп в поле действия. Обычные лампы накаливания также продемонстрируют интересный эффект так называемого тлеющего разряда, похожего на плазменный шар. В итоге за пару сотен рублей можно получить очень эффектную и красивую игрушку, за очень небольшие деньги. Все детали б/у можно найти дома и купить в магазинах города. Автор уверяет, что на все было потрачено не более 200 рублей.

Стоит напомнить, что несмотря на небольшие размеры, качер обладает сильным электромагнитным полем, а, следовательно, способен оказывать негативное воздействие на организм человека при длительном взаимодействии. Поэтому во избежание появления головных болей или ноющих болей в мышцах не стоит слишком много времени уделять работе с качером.

Сильное электромагнитное поле может воздействовать на нервную систему, а разряды из-за их высокой частоты могут оставить ожог (хотя вы можете и не чувствовать боли).

ПОЭТОМУ ОЧЕНЬ ВАЖНО СОБЛЮДАТЬ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ЭТИМ УСТРОЙСТВОМ.
