USB регулятор громкости на энкодере и микроконтроллере AVR ver.2

В предыдущей статье я рассказал, как сделать регулятор громкости подключаемый к компьютеру по USB. Основной

недостаток такого решения это то, что такое устройство относится к Generic HID классу. И хотя для работы такого устройства не требуется установка драйверов однако требуется установка на компьютер программного обеспечения, которое будет управлять звуковым устройством. Избавиться от необходимости установки программы на компьютер можно если устройство будет опознаваться компьютером как мультимедийная клавиатура, в которой предусмотрены клавиши регулировки громкости звука. Тогда громкость будет регулироваться средствами самой операционной системы без использования дополнительных программ.

Для реализации этого решения беру те же самые платы AVR-USB-MEGA16 и  AVR-USB-TINY45 .



И те же схемы подключения энкодера.



!!!!! Опубликованная ниже прошивка для ATMega16 настроена на работу с кварцем

12 МГц, а не 16 МГц как на схеме.

Для того чтобы регулятор определялся как устройство управления мультимедиа клавишами был использован соответствующий USBHidReportDescriptor, взятый из USB дескриптора мультимедиа клавиатуры, и написан соответствующий код обработки.

Пример USB дескриптора
PROGMEM char usbHidReportDescriptor[25] = { /* USB report descriptor */
 0x05, 0x0c, // USAGE_PAGE (Consumer Devices)
 0x09, 0x01, // USAGE (Consumer Control)
 0xa1, 0x01, // COLLECTION (Application)
 0x85, 0x01, // REPORT_ID (1)
 0x19, 0x00, // USAGE_MINIMUM (Unassigned)
 0x2a, 0x3c, 0x02, // USAGE_MAXIMUM (AC Format)
 0x15, 0x00, // LOGICAL_MINIMUM (0)
 0x26, 0x3c, 0x02, // LOGICAL_MAXIMUM (572)
 0x95, 0x01, // REPORT_COUNT (1)
 0x75, 0x10, // REPORT_SIZE (16)
 0x81, 0x00, // INPUT (Data,Var,Abs)
 0xc0 // END_COLLECTION};

Рабочие примеры firmware для макеток находятся в исходниках написанных с использованием AVR Studio 5.0.

P.S. Устатовка FUSE битов

Для ATMega32: FUSE_L = 0xCF, FUSE_H = 0x18, LOCKOPT BYTE: 0x3F.

Для ATTyny85: FUSE_L = 0xD1, FUSE_H = 0xDD

P.P.S. Предупреждение! Регулятор собранный на ATTiny45, может не определяться после выключения компьютера, если во время включения он подключен к USB порту. Приходится его переподключать.

P.P.P.S 16.02.2015 Решена проблема с тем, что регулятор собранный на ATTiny45 не определялся после перезагрузки или выключения компьютера. Описание решения смотреть в статье. Исходные коды качать по ссылке [3].

[Ссылки]

  1. Исходные коды.
  2. Исходные коды вер.2. Можно увеличить скорость изменения громкости заданием в коде значения переменной AdditionalKeyPress.
  3. Исходные коды вер. 3. Решена проблема для устройств без кварца (ATTiny45, ATTiny85), которые не определялись после перезагрузки.
  4. USB регулятор громкости ver.1
  5. Макетная плата AVR-USB-MEGA16
  6. Макетная плата AVR-USB-TINY45
  7. blyat

USB регулятор громкости для ПК и не только

На чтение 4 мин.



Здравствуйте, уважаемые читатели. Сегодня я расскажу, как я делал внешний регулятор громкости для компьютера. Устройство подключается к USB-порту компьютера, определяется как стандартное HID-устройство, драйвера устанавливать не нужно. При вращении ручки регулируется громкость, при нажатии происходит приглушение звука. За подробностями прошу под кат…

Предисловие

Девас был сделан чисто из спортивного интереса, просто захотелось сделать такую поделку. В основе устройства энкодер и Digispark — небольшая Arduino-совместимая платка от Digistump на базе микроконтроллера Attiny85. Есть платы c разъемом микро-USB, я использовал вариант с обычным разъемом USB типа А, ссылка:

Ну и выше названный инкрементальный энкодер с кнопкой, ссылка:

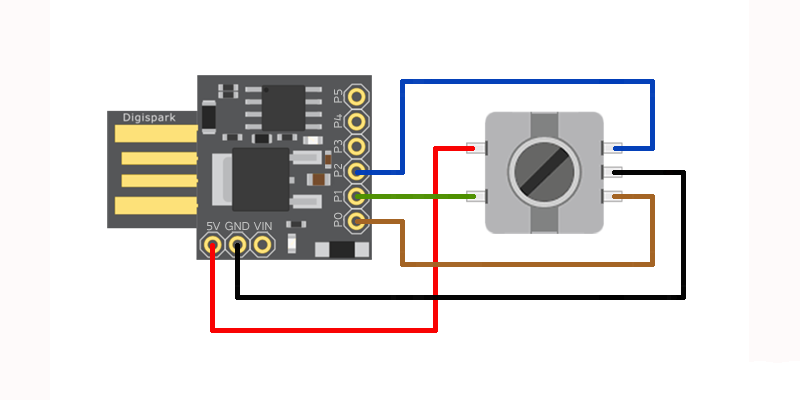

Схема устройства

Красный и зеленый провод это кнопка энкодера, замыкается при нажатии на ручку. Синий, черный и коричневый это выход энкодера для отслеживания вращения ручки.

Программная часть

Для работы устройства необходимо прошить микроконтроллер, я использовал готовое решение от Adafruit.

1. Первым делом нужно скачать драйвера для нашей платы Digispark — прямая ссылка

2. Устанавливаем Arduino IDE (я использовал версию 1.6.7) и добавляем ссылку для менеджера плат, в менеджере плат скачиваем «Digistump AVR Boards» и выбираем плату «Digispark (Default — 16.5mhz)». Подробная инструкция как это сделать в Digistump Wiki

3. Скачиваем библиотеку Adafruit-Trinket-USB. Из скачанного архива нам нужна папка «TrinketHidCombo», добавляем её в Arduino IDE — копируем в «C:Program Files (x86)Arduinolibraries».

Все готово для прошивки нашей платы, Digispark прошивается немного не так как остальные Arduino платы.

Открываем TrinketVolumeKnobPlus.ino, путь размещения — C:Program Files (x86)ArduinolibrariesTrinketHidComboexamplesTrinketVolumeKnobPlus

Нажимаем «Загрузка», скетч скомпилируется и появится приглашение для подключения Digispark:

Вставляем Digispark в USB порт и ожидаем завершения загрузки. По окончании через несколько секунд Digispark переподлючится уже как HID-устройство ввода.

Схема заработала сразу, теперь при вращении ручки энкодера против часовой стрелки уменьшается громкость, а при вращении по часовой увеличивается. При нажатии отключается звук, если нажать еще раз включается обратно.

В данном устройстве программное обеспечение эмулирует нажатие мультимедийных клавиш клавиатуры:

• уменьшить громкость, код:

TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_DOWN)

• увеличить громкость, код:

TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_UP)

• приглушение звука, код:

TrinketHidCombo.pressMultimediaKey(MMKEY_MUTE)

Теоретически можно эмулировать любые клавиши клавиатуры, список клавиш можно посмотреть в библиотеке TrinketHidCombo.h

К сожалению я не сделал фото собранного устройства на макетной плате.

Убедившись что всё работает как задумано, нужно делать самое сложное — корпус.

Печатная плата и корпус

Решил сделать устройство в цилиндрическом корпусе с большой «крутилкой». Из массива бука выточил заготовку под корпус.

Такого же диаметра из алюминия выточил ручку для энкодера.

По размерам внутреннего диаметра деревяной заготовки нарисовал плату в Sprint-Layout

Ссылка для скачивания — тут

С помощью ЛУТ изготовил плату

Установил энкодер и разъём USB (выбрал USB типа B для надежности), у платки Digispark немного обрезал «разъем» и припаял ее к основной плате. К энкодеру подключил Digispark проводками.

Для того что бы ровно закрепить плату в корпусе, с обратной стороны приклеил шайбы под крепежными отверстиями.

В деревяном корпусе вырезал прямоугольное отверстие для разъёма USB типа B. Это оказалось самым трудоёмким процессом, корпус относительно мал, пришлось максимально аккуратно работать. После этого дерево обработал льняным маслом

Саморезами закрепил внутренности в корпусе

Энкодер немного «гулял» внутри корпуса, чтобы его зафиксировать изготовил из текстолита такую пластину

Пластина надевается на ось энкодера, фиксируется двумя гайками, её размеры точно по внутреннему диаметру корпуса. Теперь энкодер сидит как влитой

Осталось одеть большую алюминиевую «крутилку»

Демонстрация работы устройства

Вместо эпилога

Получилась симпатичная поделка, свой интерес я удовлетворил, пойдет на подарок племяннику, он такие штуки любит. Кстати девайс работает также с андроид устройствами, у кого в автомобиле андроид магнитола, можно сделать для неё подобный выносной регулятор громкости.

Всем спасибо за внимание.

USB регулятор громкости для ПК и не только RankBrain.ru

На чтение 4 мин.



Здравствуйте, уважаемые читатели. Сегодня я расскажу, как я делал внешний регулятор громкости для компьютера. Устройство подключается к USB-порту компьютера, определяется как стандартное HID-устройство, драйвера устанавливать не нужно. При вращении ручки регулируется громкость, при нажатии происходит приглушение звука.

За подробностями прошу под кат…

Предисловие

Девас был сделан чисто из спортивного интереса, просто захотелось сделать такую поделку. В основе устройства энкодер и Digispark — небольшая Arduino-совместимая платка от Digistump на базе микроконтроллера Attiny85. Есть платы c разъемом микро-USB, я использовал вариант с обычным разъемом USB типа А, ссылка:

Ну и выше названный инкрементальный энкодер с кнопкой, ссылка:

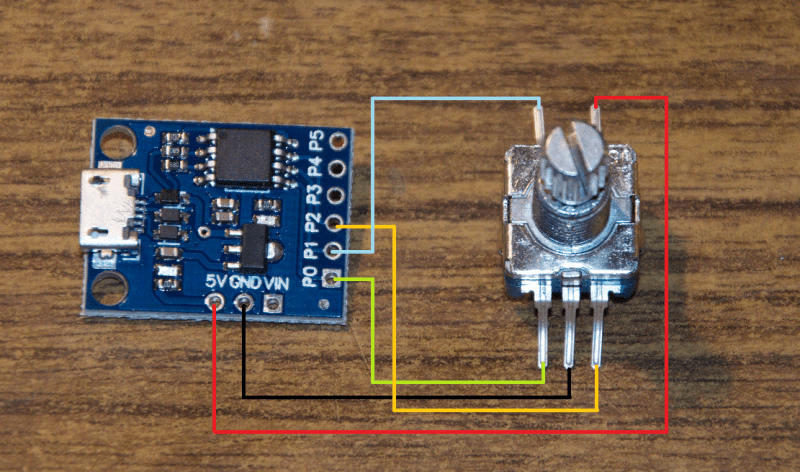

Схема устройства

Красный и зеленый провод это кнопка энкодера, замыкается при нажатии на ручку. Синий, черный и коричневый это выход энкодера для отслеживания вращения ручки.

Программная часть

Для работы устройства необходимо прошить микроконтроллер, я использовал готовое решение от Adafruit.

1. Первым делом нужно скачать драйвера для нашей платы Digispark — прямая ссылка

2. Устанавливаем Arduino IDE (я использовал версию 1.6.7) и добавляем ссылку для менеджера плат, в менеджере плат скачиваем «Digistump AVR Boards» и выбираем плату «Digispark (Default — 16. 5mhz)». Подробная инструкция как это сделать в Digistump Wiki

3. Скачиваем библиотеку Adafruit-Trinket-USB. Из скачанного архива нам нужна папка «TrinketHidCombo», добавляем её в Arduino IDE — копируем в «C:Program Files (x86)Arduinolibraries».

Все готово для прошивки нашей платы, Digispark прошивается немного не так как остальные Arduino платы.

Открываем TrinketVolumeKnobPlus.ino, путь размещения — C:Program Files (x86)ArduinolibrariesTrinketHidComboexamplesTrinketVolumeKnobPlus

Нажимаем «Загрузка», скетч скомпилируется и появится приглашение для подключения Digispark:

Вставляем Digispark в USB порт и ожидаем завершения загрузки. По окончании через несколько секунд Digispark переподлючится уже как HID-устройство ввода.

Схема заработала сразу, теперь при вращении ручки энкодера против часовой стрелки уменьшается громкость, а при вращении по часовой увеличивается. При нажатии отключается звук, если нажать еще раз включается обратно.

В данном устройстве программное обеспечение эмулирует нажатие мультимедийных клавиш клавиатуры:

• уменьшить громкость, код:

TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_DOWN)

• увеличить громкость, код:

TrinketHidCombo.pressMultimediaKey(MMKEY_VOL_UP)

• приглушение звука, код:

TrinketHidCombo.pressMultimediaKey(MMKEY_MUTE)

Теоретически можно эмулировать любые клавиши клавиатуры, список клавиш можно посмотреть в библиотеке TrinketHidCombo.h

К сожалению я не сделал фото собранного устройства на макетной плате.

Убедившись что всё работает как задумано, нужно делать самое сложное — корпус.

Печатная плата и корпус

Решил сделать устройство в цилиндрическом корпусе с большой «крутилкой». Из массива бука выточил заготовку под корпус.

Такого же диаметра из алюминия выточил ручку для энкодера.

По размерам внутреннего диаметра деревяной заготовки нарисовал плату в Sprint-Layout

Ссылка для скачивания — тут

С помощью ЛУТ изготовил плату

Установил энкодер и разъём USB (выбрал USB типа B для надежности), у платки Digispark немного обрезал «разъем» и припаял ее к основной плате. К энкодеру подключил Digispark проводками.

Для того что бы ровно закрепить плату в корпусе, с обратной стороны приклеил шайбы под крепежными отверстиями.

В деревяном корпусе вырезал прямоугольное отверстие для разъёма USB типа B. Это оказалось самым трудоёмким процессом, корпус относительно мал, пришлось максимально аккуратно работать. После этого дерево обработал льняным маслом

Саморезами закрепил внутренности в корпусе

Энкодер немного «гулял» внутри корпуса, чтобы его зафиксировать изготовил из текстолита такую пластину

Пластина надевается на ось энкодера, фиксируется двумя гайками, её размеры точно по внутреннему диаметру корпуса. Теперь энкодер сидит как влитой

Осталось одеть большую алюминиевую «крутилку»

Демонстрация работы устройства

Вместо эпилога

Получилась симпатичная поделка, свой интерес я удовлетворил, пойдет на подарок племяннику, он такие штуки любит. Кстати девайс работает также с андроид устройствами, у кого в автомобиле андроид магнитола, можно сделать для неё подобный выносной регулятор громкости.

Всем спасибо за внимание.
