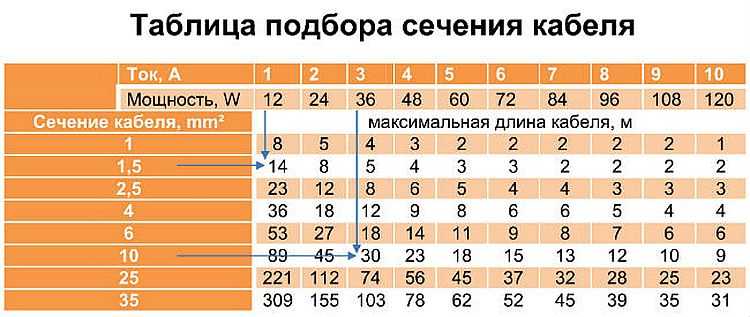

Таблица по калибру AWG для одножильного и многожильного провода

American Wire Gauge (AWG) является стандартом США на размер проводника. Стандарт AWG включает медь, алюминий и другие проволочные материалы. Типичная бытовая медная проводка — это калибр AWG 12 или 14. Телефонный провод обычно 22, 24 или 26. Чем больше номер калибра, тем меньше его диаметр и тоньше провод.

Одножильный провод

AWG	Диаметр, мм	Площадь сечения, мм²	Погонное сопротивление, Ом/км	Погонный вес, кг/км
4	5.189	21.15	0.815	188.0
6	4.115	13.30	1.297	118.2
8	3.264	8.37	2.061	74.38
10	2.588	5.26	3. 277	46.77
11	2.304	4.17	4.134	35.05
12	2.052	3.31	5.217	29.46
13	1.829	2.626	5.562	23.36
14	1.628	2.084	8.268	18.45
15	1.450	1.652	10.43	14.69
16	1.290	1.309	13.19	11.62
17	1.151	1.039	16.57	9.24
18	1.024	0.826	20.96	7.32
19	0.912	0.652	26.41	5.80
20	0. 813	0.519	33.14	4.61
21	0.724	0.412	41.99	3.66
22	0.643	0.325	53.15	2.89
23	0.574	0.259	66.60	2.31
24	0.511	0.205	84.32	1.82
25	0.455	0.163	106.3	1.44
26	0.404	0.128	134.5	1.14
27	0.361	0.102	168.8	0.91
28	0.320	0.081	214.2	0.72
29	0.287	0.065	266.4	0. 58
30	0.254	0.051	341.2	0.45
31	0.226	0.040	427.0	0.359
32	0.203	0.032	538.0	0.238
33	0.180	0.025	679.0	0.226
34	0.160	0.020	856.0	0.179
35	0.142	0.016	1086.0	0.142
36	0.127	0.013	1361.0	0.113

Многожильный провод

AWG	Диаметр, мм	Суммарный диаметр, мм	Погонное сопротивление, Ом/км	Погонный вес, кг/км
4	19х7х0. 455	6.6	0.85	197.9
6	19х7х0.361	5.3	1.35	124.9
8	19х7х0.287	4.2	2.15	79.0
10	37х0.404	2.8	3.94	44.4
10	105х0.254	3.2	3.90	49.3
12	19х0.450	2.25	6.10	28.1
12	63х0.254	2.35	5.92	29.0
14	19х0.361	1.8	9.61	17.7
14	41х0.254	1.8	9.10	18.9
16	19х0.287	1.43	15.2	11. 2
16	25х0.254	1.53	14.9	11.5
18	7х0.404	1.22	22.0	8.2
18	16х0.254	1.27	25.8	7.4
18	19х0.254	1.27	19.7	8.8
20	7х0.320	0.96	33.2	5.2
20	10х0.254	1.02	37.3	4.6
20	19х0.203	1.01	31.0	5.6
22	7х0.254	0.76	53.3	3.3
22	19х0.160	0.80	49.5	3.5
24	7х0.203	0. 61	83.4	2.1
24	19х0.127	0.63	78.5	2.2
26	7х0.160	0.48	134.1	1.28
26	19х0.102	0.50	121.6	1.42
28	7х0.127	0.381	212.9	0.807
28	19х0.079	0.390	208.0	0.821
30	7х0.102	0.306	330.1	0.521

Таблица коэффициентов укорочения АО ЭРСТЕД

Измерение коэффициента укорочения

Значения коэффициентов укорочения (КУ) в таблице носят оценочный характер и могут существенно отличаться от соответствующих значений для реального кабеля, вследствие целого ряда причин:  нарушение технологии производства, изменения свойств изоляции со временем и под воздействием климатических факторов.

Поэтому для обеспечения наилучшей точности измерений расстояния до дефекта рекомендуем всегда, где это возможно, отдавать предпочтение значениям КУ полученным посредством подбора по известной длине какого-либо неповрежденного участка исследуемого кабеля (например, по известному расстоянию до ближайшей муфты или по длине неповрежденной жилы).

Алгоритм следующий:

• измерительный курсор выставляется на начало переднего фронта отклика от неоднородности, фактическое расстояние до которой известно и равно Lф,
• курсор в тоже время индицирует расстояние L_k(КУ) зависящее от текущего значения КУ;
• перебором параметра КУ на приборе добиваются совпадения индицируемого курсором расстояния L_k(КУ)  c фактическим расстоянием Lф.

т.е подбирают такое КУ при котором выполняется равенство L_k(КУ) = Lф

Таблица коэффициентов укорочения

Марка кабеля	КУ		Марка кабеля	КУ
АВВГ 4х95	1,59		МРН	1,5
АПВББШП 4х120	1,49		П-270	3
АПВББШП 4х150	1,54		П-274М	1,39
АПВББШП 4х185	1,51		П-296	1,6
АПВББШП 4х240	1,51		ПВС 5Х2,5	1,84
АПВББШП 4х25	1,51		ПРПМ	1,65
АПВББШП 4х35	1,49		ПРППМ 0,9	1,474
АПВББШП 4х50	1,54		ПРППМ 1х2х1,2	1,47
АПВББШП 4х70	1,48		ПТРК 10Х2	1,5
АПВББШП 4х95	1,5		ПТРК 20Х2	1,5
АПВВНГ 1х95/35	1,87		ПТРК 5Х2	1,58
АПвПг 1х95	1,87		РК-100-7-1	1,2
АСБ 3х240	1,71		РК-50-2-11	1,52
АСБ 3х50	1,87		РК-50-2-21	1,41
ВВГ 3Х2,5	1,89		РК-75-4-16	1,52
ВВГ 5Х16	1,77		СБ	1,87
ВВГ 5Х4	1,67		СБПЗАВпШп	1,61
ВВГ 5Х6	1,67		СИП 2 3х95+1. 95	1,425
ВКПАшП 2,1х9,7	1,3		СИП 2х35	1,37
ВЛЭ 35-400кВ	1		СИП 2х25	1,46
ЗКП	1,55		ТГ	1,32
ЗКП (140Ом)	1,52		ТГ 0,4	1,36
ЗКП 1х4х1,2	1,46		ТЗ	1,32
КГ 2Х2,5	2,19		ТЗ 0,8	1,38
КГ 2Х4	2,15		ТЗ 0,9	1,34
КГ 3Х10+1Х4	2,08		ТЗ 1,2	1,52
КГ 3Х16+1Х6	2,09		ТЗПАшП 1х4х1,2	1,32
КГ 3Х25+1Х10	1,92		ТПП 0,32	1,56
КГ 3Х35+1Х16	2,24		ТПП 0,4	1,52
КГ 3Х50+1Х25	2,16		ТПП 100Х2Х1,4	1,5
КГ 3Х6+1Х4	2,24		ТПП 10Х2Х0,4	1,43
КМ-4 (75Ом) 2,6	1,07		ТПП 200Х2Х1,45	1,5
КМ-4 (75Ом) 9,4	1,04		ТППэП 10Х2Х0,4	1,43
КРПТ 3Х2,5	2,26		ТРП2х0,4	1,42
КСПП (115Ом) 0,9	1,52		ТТВК 5Х2	2,1
КСПП (130Ом) 1,2	1,74		ФКБ 1Х1,3	1,3
КСПП 1Х4Х0,9	1,5		ШТЛ-2Х0,08	1,534
КСПП 1Х4Х1,2	1,55
МКПВ 4Х4Х1,2	1,5
МКС (163Ом) 1,2	1,22
МКСАшП	1,19
МКСАШП 4Х4Х1,2	1,155
МКСБ 4Х4Х0,9	1,23
МКТ 1,2-4,6	1,12
