Усилитель для наушников JLh2969

Доброго времени суток, уважаемые читатели сайта.
Данным обзором хочу начать серию обзоров про усилители для наушников.

Все усилители приобретались и собирались в течение полугода, примерно в лета 2016 маленькими частями, ценой до 22евро (без учета доставки). Для объективности, все усилители будут протестированы в стоковом состоянии, без доработок, с использованием только полученных деталей.

В своих обзорах я, как и ранее, постараюсь не использовать сложных терминов, которые часто встречаются на профильных форумах.

Здесь может содержаться информация, оскорбляющая чувства `верующих`

Теперь об аудиофильских терминах и принципах:
Здесь вы не увидите эпитетов, характеризующих звук. Все измерения проходят в домашних условиях, направление проводов рассматривайте сами.
Если будет необходимо — следующие фото измерений буду делать с компасом и освещать теплым ламповым светом на фоне увлажненного фикуса.

Итак, усилитель для наушников, зачем он нужен?
Вроде бы ответ очевиден, но возникает закономерный вопрос: зачем делать наушники, которым нужен еще и усилитель? Не проще ли делать все наушники низкоомными?

Ответ не так прост: чем ниже сопротивление нагрузки (читай — наушников), тем в более тяжелом режиме работает электроника, следовательно тем больше проявляются не лучшие стороны компонентов аудиотракта источника звука.

Данный усилитель уже обозревался на этом сайте уважаемым Alex_74 и даже в таком же корпусе, как у меня. Он уже мелькал в предыдущем обзоре. Целью написания данного обзора, считаю дополнение тестами и измерениями и без того полного обзора с доработкой.

Добралась посылка ко мне за 12 дней. Упаковка стандартная, для товаров такой категории.

Посылка

Ну что же, раз получена будем собирать.

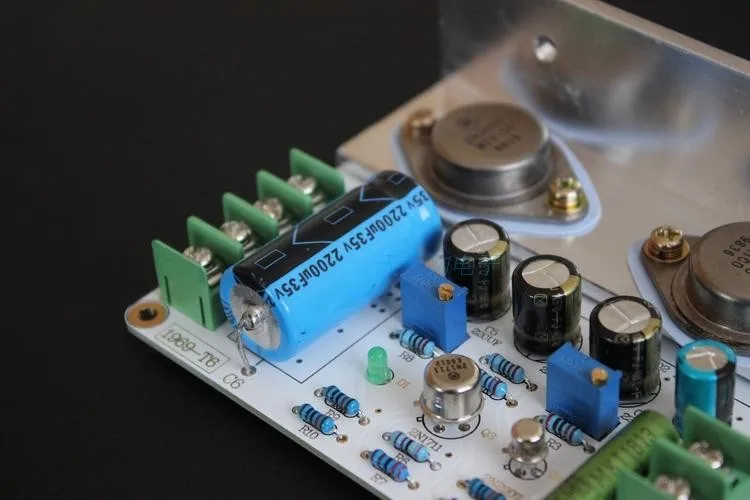

Сборка

Как видно, почти все элементы парные, но слева в середине расположены 5 транзисторов.
Я это обнаружил только тогда, когда до них дошла очередь и уже было стал искать замену в своих запасах, но потом вспомнил: из стиральной машины тоже не всегда достаешь парное количество носков, его в процессе «съедает», например, пододеяльник 🙂 Так и получилось у меня — транзистор спрятался в ребрах одного из радиаторов.

Плата немного деформирована

Схема устройства напросвет

Перемычки.

Вот уж кто нам не даст скучать — так это китайцы. Квест по подбору корпуса, с нужными посадочными отверстиями, то еще развлечение. Благо есть комментарии покупателей, на фото которых можно увидеть готовые изделия по твоей задумке.
Вообще изначально этот корпус приобретался для другого кита для самостоятельно сборки, и даже был собран, но потом во мне проснулся перфекционист и велел найти пару для усилителя JLh2969 в той же цветовой схеме и того же автора.
В итоге был приобретен корпус как в обзоре

Alex_74. Добрался ко мне за 15 дней. Упакован прекрасно: пенопласт + газета с китайскими новостями. Фотографии, к сожалению, не сохранились.

Внешний вид

После сборки своего первого усилителя у меня осталась плата софт-старта и защиты от постоянки на выходе. В этот корпус она идеально помещалась, к тому же, защита лишней не бывает. Забегая вперед, скажу, что у меня эта схема единственная, где защита не предусмотрена изготовителем кита. Для ее питания у меня как раз оказался трансформатор с независимой обмоткой, а значит было бы преступлением не воспользоваться данным совпадением.

Из-за близкого расположения трансформатора и платы защиты появился фон. Провод идущий по плате — решение данной проблемы.

Корпус

Самая важная информация, которой не хватает людям для подбора корпуса под продающиеся наборы для самостоятельной пайки — это размеры отверстий и их относительное положение на панелях.

Итак, переходим непосредственно к замерам и тестам.
Все типы тестов были проведены в одно время на всех усилителях, с использованием одних и тех же приборов, проводов и компонентов.
Все измерения RMAA были сделаны при одинаковых установках громкости: Выход звука — 100%, Микрофонный вход — 10%. Изменялась лишь громкость на самом усилителе, для установки уровня сигнала в 0-1дБ. Именно с такими установками звука удавалось начать тест с нагрузкой, без нее и саму в себя.

Так как тестов предстояло много, был сделан универсальный кабель, который без пайки и разбора корпуса позволял снимать параметры и изменять нагрузку.

Результаты тестов не претендуют на абсолютную точность, они лишь призваны показать отличия и особенности каждого из усилителей. Вообще, глядя на получаемые цифры, я смело не обращал внимание на погрешность в 5-10%.

Условия тестов

Потребляемая мощность удинителем, осциллографом и генератором сигнала.

Собственно измерители, с выставленными значениями сингала

Температура окружающей среды

Ну а как еще… Иначе сошел бы с ума еще до окончания тестов

Результат тестирования звуковой карты «сама в себя» с помощью кабеля.

Сопротивление наушников

AudioTechnica AT-M50x
Заглянем в спецификации
Диапазон воспроизводимых частот
15 — 28000 Гц
Чувствительность
99 дБ/мВт
Импеданс
38 Ом


Technics RP-F300
Заглянем в спецификации

Диапазон воспроизводимых частот
10 — 27000 Гц
Чувствительность
102 дБ
Импеданс
22 Ом


Так как производители обычно указывают импеданс наушников, измеренный на частоте 1000Гц будем считать значения верными и использовать эту частоту в своих измерениях.

Самое важное — определиться с тем, какие параметры нам нужны и важны. Потом уже, как всю полученную информацию систематизировать и сравнить.
Задача усугублялась тем, что после тестирования наушниками еще хотелось пользоваться, а значит длительно давать большой сигнал нельзя, чтобы не сжечь катушки. Это было сложно все делать одному, поэтому многие фото не получились. Для порядку — пара фотографий процесса.

Результаты тестов

Максимальное зарегистрированное значение потребляемой мощности. От него необходимо отнять начальное значение и получаем 13Вт. На странице продавца рекомендуется использовать трансформатор 30Вт. Отсюда делаем вывод, что предусматривается двойной запас мощности.

Напряжение на выходе трансформатора. Далее по схеме стоят стабилизаторы LM7812 и LM7912.

Просто одно из полученных значений

Значение постоянного напряжения на выходе, т.н. постоянка.

Среднеквадратичное измеренное значение напряжения на наушниках AudioTechnica AT-M50x

Среднеквадратичное измеренное значение напряжения на наушниках Technics RP-F300

В ходе тестирования было выявлено, что максимально-стабильная величина сигнала, до срабатывания защиты равна 0,72В. Можно поднять и до 1В, но стабильность в этом режиме хромала. Следовательно и мерить будем на нем. В повседневной жизни мы не слушаем синус, поэтому это ограничение не должно быть сдерживающим фактором от покупки данного кита с платой защиты. Например максимальное значение синусоидального сигнала с выхода звуковой карты моего компьютера равно 0.92В. Учитывая это, делаю вывод, что запаса достаточно.

Температура после тестирования

Температура на стабилизаторе

Температура на транзисторе

Со временем я просто перешел к фиксации результатов в таблицу.

Результаты тестов в таблице и графиках

Синяя зона — среднеквадратичное измеренное значение напряжения
Зеленая зона — вычисленное амплитудное значение напряжения
Без цвета — вычисленное значение мощности

Красная линия — амплитудное значение напряжения на холостом ходу. Теоретический предел.

Расчетное значение выходного сопротивления

Формула для расчета любезно предоставлена пользователем ksiman в одном из обзоров
Rвых=Rнагр*((Uхх/Uнагр)-1)

Для измерения параметров звуковых характеристик с целью уменьшения разброса результатов были использованы постоянные резисторы номиналом 33 Ом и 250 Ом, как наиболее часто встречающиеся в наушниках, для которых будут использовать усилители.

Измерения программой RightMark Audio Analyzer

Для начала контрольный замер без нагрузки




Применяем 2 резистора на 33 Ома

Применяем 2 резистора на 250 Ом

Выводы:
— Выходное сопротивление низкое
— Толерантен к импедансу наушников
— Не любит высокий уровень сигнала

Для чистоты эксперимента были сделаны тесты и на других установках громкости. Старался установить крайние положения для входа и выхода. Приведу результаты в файлах программы RMAA. Если остались вопросы по условиям тестов — пишите в комментариях желаемые условия — проведу дополнительно, при необходимости добавлю в обзор.

Спасибо за внимание.

Усилитель для наушников JLh2969

Доброго времени суток, уважаемые читатели сайта.
Данным обзором хочу начать серию обзоров про усилители для наушников.

Все усилители приобретались и собирались в течение полугода, примерно в лета 2016 маленькими частями, ценой до 22евро (без учета доставки). Для объективности, все усилители будут протестированы в стоковом состоянии, без доработок, с использованием только полученных деталей.

В своих обзорах я, как и ранее, постараюсь не использовать сложных терминов, которые часто встречаются на профильных форумах.

Здесь может содержаться информация, оскорбляющая чувства `верующих`

Теперь об аудиофильских терминах и принципах:
Здесь вы не увидите эпитетов, характеризующих звук. Все измерения проходят в домашних условиях, направление проводов рассматривайте сами.
Если будет необходимо — следующие фото измерений буду делать с компасом и освещать теплым ламповым светом на фоне увлажненного фикуса.

Итак, усилитель для наушников, зачем он нужен?
Вроде бы ответ очевиден, но возникает закономерный вопрос: зачем делать наушники, которым нужен еще и усилитель? Не проще ли делать все наушники низкоомными?

Ответ не так прост: чем ниже сопротивление нагрузки (читай — наушников), тем в более тяжелом режиме работает электроника, следовательно тем больше проявляются не лучшие стороны компонентов аудиотракта источника звука.

Данный усилитель уже обозревался на этом сайте уважаемым Alex_74 и даже в таком же корпусе, как у меня. Он уже мелькал в предыдущем обзоре. Целью написания данного обзора, считаю дополнение тестами и измерениями и без того полного обзора с доработкой.

Добралась посылка ко мне за 12 дней. Упаковка стандартная, для товаров такой категории.

Посылка

Ну что же, раз получена будем собирать.

Сборка

Как видно, почти все элементы парные, но слева в середине расположены 5 транзисторов.
Я это обнаружил только тогда, когда до них дошла очередь и уже было стал искать замену в своих запасах, но потом вспомнил: из стиральной машины тоже не всегда достаешь парное количество носков, его в процессе «съедает», например, пододеяльник 🙂 Так и получилось у меня — транзистор спрятался в ребрах одного из радиаторов.



Плата немного деформирована

Схема устройства напросвет

Перемычки.

Вот уж кто нам не даст скучать — так это китайцы. Квест по подбору корпуса, с нужными посадочными отверстиями, то еще развлечение. Благо есть комментарии покупателей, на фото которых можно увидеть готовые изделия по твоей задумке.
Вообще изначально этот корпус приобретался для другого кита для самостоятельно сборки, и даже был собран, но потом во мне проснулся перфекционист и велел найти пару для усилителя JLh2969 в той же цветовой схеме и того же автора.
В итоге был приобретен корпус как в обзоре Alex_74. Добрался ко мне за 15 дней. Упакован прекрасно: пенопласт + газета с китайскими новостями. Фотографии, к сожалению, не сохранились.

Внешний вид

После сборки своего первого усилителя у меня осталась плата софт-старта и защиты от постоянки на выходе. В этот корпус она идеально помещалась, к тому же, защита лишней не бывает. Забегая вперед, скажу, что у меня эта схема единственная, где защита не предусмотрена изготовителем кита. Для ее питания у меня как раз оказался трансформатор с независимой обмоткой, а значит было бы преступлением не воспользоваться данным совпадением.
Из-за близкого расположения трансформатора и платы защиты появился фон. Провод идущий по плате — решение данной проблемы.

Корпус

Самая важная информация, которой не хватает людям для подбора корпуса под продающиеся наборы для самостоятельной пайки — это размеры отверстий и их относительное положение на панелях.

Итак, переходим непосредственно к замерам и тестам.
Все типы тестов были проведены в одно время на всех усилителях, с использованием одних и тех же приборов, проводов и компонентов.
Все измерения RMAA были сделаны при одинаковых установках громкости: Выход звука — 100%, Микрофонный вход — 10%. Изменялась лишь громкость на самом усилителе, для установки уровня сигнала в 0-1дБ. Именно с такими установками звука удавалось начать тест с нагрузкой, без нее и саму в себя.
Так как тестов предстояло много, был сделан универсальный кабель, который без пайки и разбора корпуса позволял снимать параметры и изменять нагрузку.

Результаты тестов не претендуют на абсолютную точность, они лишь призваны показать отличия и особенности каждого из усилителей. Вообще, глядя на получаемые цифры, я смело не обращал внимание на погрешность в 5-10%.

Условия тестов

Потребляемая мощность удинителем, осциллографом и генератором сигнала.

Собственно измерители, с выставленными значениями сингала

Температура окружающей среды

Ну а как еще… Иначе сошел бы с ума еще до окончания тестов

Результат тестирования звуковой карты «сама в себя» с помощью кабеля.

Сопротивление наушников

AudioTechnica AT-M50x
Заглянем в спецификации
Диапазон воспроизводимых частот
15 — 28000 Гц
Чувствительность
99 дБ/мВт
Импеданс
38 Ом


Technics RP-F300
Заглянем в спецификации
Диапазон воспроизводимых частот
10 — 27000 Гц
Чувствительность
102 дБ
Импеданс
22 Ом


Так как производители обычно указывают импеданс наушников, измеренный на частоте 1000Гц будем считать значения верными и использовать эту частоту в своих измерениях.

Самое важное — определиться с тем, какие параметры нам нужны и важны. Потом уже, как всю полученную информацию систематизировать и сравнить.
Задача усугублялась тем, что после тестирования наушниками еще хотелось пользоваться, а значит длительно давать большой сигнал нельзя, чтобы не сжечь катушки. Это было сложно все делать одному, поэтому многие фото не получились. Для порядку — пара фотографий процесса.

Результаты тестов

Максимальное зарегистрированное значение потребляемой мощности. От него необходимо отнять начальное значение и получаем 13Вт. На странице продавца рекомендуется использовать трансформатор 30Вт. Отсюда делаем вывод, что предусматривается двойной запас мощности.

Напряжение на выходе трансформатора. Далее по схеме стоят стабилизаторы LM7812 и LM7912.

Просто одно из полученных значений

Значение постоянного напряжения на выходе, т.н. постоянка.

Среднеквадратичное измеренное значение напряжения на наушниках AudioTechnica AT-M50x

Среднеквадратичное измеренное значение напряжения на наушниках Technics RP-F300

В ходе тестирования было выявлено, что максимально-стабильная величина сигнала, до срабатывания защиты равна 0,72В. Можно поднять и до 1В, но стабильность в этом режиме хромала. Следовательно и мерить будем на нем. В повседневной жизни мы не слушаем синус, поэтому это ограничение не должно быть сдерживающим фактором от покупки данного кита с платой защиты. Например максимальное значение синусоидального сигнала с выхода звуковой карты моего компьютера равно 0.92В. Учитывая это, делаю вывод, что запаса достаточно.

Температура после тестирования

Температура на стабилизаторе

Температура на транзисторе

Со временем я просто перешел к фиксации результатов в таблицу.

Результаты тестов в таблице и графиках

Синяя зона — среднеквадратичное измеренное значение напряжения
Зеленая зона — вычисленное амплитудное значение напряжения
Без цвета — вычисленное значение мощности

Красная линия — амплитудное значение напряжения на холостом ходу. Теоретический предел.

Расчетное значение выходного сопротивления
Формула для расчета любезно предоставлена пользователем ksiman в одном из обзоров
Rвых=Rнагр*((Uхх/Uнагр)-1)

Для измерения параметров звуковых характеристик с целью уменьшения разброса результатов были использованы постоянные резисторы номиналом 33 Ом и 250 Ом, как наиболее часто встречающиеся в наушниках, для которых будут использовать усилители.

Измерения программой RightMark Audio Analyzer

Для начала контрольный замер без нагрузки




Применяем 2 резистора на 33 Ома





Применяем 2 резистора на 250 Ом

Выводы:
— Выходное сопротивление низкое
— Толерантен к импедансу наушников
— Не любит высокий уровень сигнала

Для чистоты эксперимента были сделаны тесты и на других установках громкости. Старался установить крайние положения для входа и выхода. Приведу результаты в файлах программы RMAA. Если остались вопросы по условиям тестов — пишите в комментариях желаемые условия — проведу дополнительно, при необходимости добавлю в обзор.

Спасибо за внимание.

Сайт усилителей класса A — усилители для наушников JLH

Сайт усилителей класса A

Это Страница была в последний раз обновлялась 20 июля 2001 г.

[Back to Index]

Усилители наушников JLH

Следующие двумя усилителя наушников были включены из -за их соответствующих с соответствующими схемами на другой дизайн на замысел на проекте на замысе этот сайт.



Первая схема была первоначально опубликована в Hi-Fi News and Record Review 19 января.79. По сути, это усилитель JLH Class-A, модифицированный для работы с более высокой импедансной нагрузкой. У меня нет полной копии оригинальной статьи, но после схемы я перечислил некоторую информацию о производительности этой конструкции. Осциллограммы, включенные в статью, показали идентичные характеристики прямоугольной волны 10 кГц при нагрузках 100 Ом, 100 Ом/0,22 мкФ и нагрузке наушников, а также чистое искажение второй гармоники при синусоидальном входе 1 кГц и 10 кГц.



Второй дизайн был впервые опубликован в ETI в середине 1980-х (копия, которая у меня есть, взята из Electronics Digest, зима 1985/86) и была частью серии статей, посвященных законченному интегральному усилителю. Схема имеет более чем мимолетное сходство с конструкциями Hiraga Class-A. Полный текст оригинальной статьи воспроизводится под схемой.

Схема 1

Производительность

Цель этого цепи состояла в том, чтобы воспользоваться преимуществами свободы, предоставленной в отношении потребностей относительно низкой нагрузки требования нормального нагрузки, нормы, поощрения, срок службы, нормы. и разработать систему, свободную от ограничений и компромиссов, присущих обычным схемам усилителей мощности. Поэтому есть надежда, что он будет рассматриваться не как заменитель усилителя мощности для бедняков, а скорее как эталонный стандарт, по которому можно будет судить о существующих более мощных устройствах.



Данные о производительности



Частота (Гц)	КНИ (%)
100	0,014
300	0,007
1к	0,008
3к	0,017
10к	0,044



THD – исключительно вторая гармоника (включая шум), измеренная при среднеквадратичном напряжении 1 В в наушниках с сопротивлением 100 Ом (номинальное).



Время выключения и включения – менее 0,5 мкс.



Время установления (с точностью до 1%) – 6 мкс, не зависит от реактивного сопротивления нагрузки до 0,22 мкФ.



Рекомендуемая нагрузка – минимум 8 Ом; идеально от 35 Ом до бесконечности.

Схема 2

Ученики для наушников

Если Preamp — отдельный блок от Power Amp, это очень полезное. небольшой усилитель для наушников, способный раскачать пару пар телефонов в коробке предусилителя. Однако, если этот усилитель должен быть точным монитором сигнала, подаваемого на усилитель мощности, и если в архитектуре, предложенной для этого устройства, во многих случаях сигнал от вспомогательных устройств будет направляться непосредственно на усилитель мощности, качество усилителя для наушников во всяком случае должно быть выше, чем у самого усилителя мощности.



К счастью, усилитель для наушников выполняет гораздо более простую работу, поскольку ни требования к выходной мощности, ни нагрузочные характеристики не являются столь жесткими, поскольку наушники обычно имеют сопротивление нагрузки 100–2000 Ом и требуют всего 1–2 В. max RMS, для нормального выхода. Конечно, есть электростатические усилители, которые могут потреблять 5-10 Вт при нагрузке до нескольких Ом, но в любом случае их лучше всего использовать от усилителя мощности, а для наушников «8 Ом» в любом случае потребуется очень низкое напряжение возбуждения.



Поскольку требуется только малая выходная мощность, ступень класса А вполне возможна. Поскольку требуются только небольшие выходные транзисторы, легко найти 10-мегагерцовые fT-устройства, и, в любом случае, работа в классе A обеспечивает хорошие ВЧ-отклики. Единственные другие мысли, которые заслуживают похвалы, заключаются в том, что конструкция должна быть полностью симметричной и напрямую связана с выходом, и что там, где используются шунтирующие конденсаторы электролитического типа NFB, они должны иметь поляризующее напряжение на них. Это также улучшит качество звука, если усилитель имеет несколько каскадов, использующих дискретные компоненты, и не требуются компоненты спада ВЧ, ограничивающие скорость нарастания.



На схеме показана конструкция, отвечающая этим требованиям и обеспечивающая превосходное качество звука.



Базовая система усилителя выглядит следующим образом. Пара двухтактных входных транзисторов Q1 и Q2 управляет двухтактной парой выходных транзисторов Q5 и Q6. Отрицательная обратная связь берется с точки выхода на эмиттеры Q1 и Q2, а нагрузка подключается между объединенными коллекторами Q5 и Q6. Для адекватной работы класса А выходные транзисторы должны проходить, скажем, по 100 мА каждый. При питании +/-15 В это будет означать рассеивание 1,5 Вт, поэтому для каждого потребуется небольшой радиатор, возможно, 1,5-дюймовый квадратный.



Если выходные транзисторы имеют минимальный коэффициент усиления по току 50, то для каждого из них может потребоваться максимальный входной ток на их базы 2 мА. Чтобы обеспечить это, с небольшим запасом входных транзисторов, Q1 и Q2 должны нормально проходить около 4 мА. Если они имеют усиление по току 150, их базовые токи будут 0,004/150 = 26,7 мкА, что дает входное сопротивление около 9 кОм. Регулятор входного усиления (и поскольку он также должен обеспечивать функцию «баланса», это должен быть тип с двумя концентрическими шпинделями), следовательно, должен быть немного меньше этого: значение 4k7 будет в порядке. К сожалению, некоторые источники входного сигнала могут иметь слишком высокий импеданс, чтобы управлять им. Поэтому может оказаться необходимым обеспечить входной буфер (см. ниже), в противном случае использовался бы «прямой» путь прохождения сигнала. (Система записи с 3 головками обычно имеет «линейный» выходной импеданс (600 Ом), поэтому она может без проблем управлять усилителем для наушников.)



Возвращаясь к схеме усилителя для наушников, теперь мы должны предоставить источник эмиттерного тока для транзисторов Q1 и Q2 и средства управления током через транзисторы Q5 и Q6. Ток эмиттера для Q1/Q2 получается из линий +/-15 вольт через резисторы R2 и R3. Для падения 14,5 В и потока 4 мА потребуется сопротивление резистора 3625 Ом. Ближайшее предпочтительное значение — 3k9, которое будет пропускать ток 3,7 мА, хотя через резисторы R6 и R8 также будет протекать около 250 мкА.



Глядя теперь на Q5 (работа схемы для Q6 такая же), небольшой резистор (6R8 Ом) в эмиттерной цепи определяет протекание тока. Если это значение слишком велико, к транзистору усилителя постоянного тока Q3 через R8 подается прямое смещение (C6 удаляет все аудиосигналы с этой точки), что приводит к тому, что Q3 проводит и крадет управляющий ток из базы Q5, удерживая токи коллектора. Q5 (и Q6, для которых операция идентична) выбранному среднему значению.



Отрицательная обратная связь подается с выходов Q5 и Q6 на эмиттеры Q1 и Q2. Это дает меру управления выходным напряжением постоянного тока, но его можно точно отрегулировать резисторами R9, R13 и RV2, которые регулируют ток коллектора транзистора Q6 относительно тока транзистора Q5. Выходной уровень постоянного тока 0 В +/- 50 мВ является адекватным. Поскольку базы транзисторов Q1/Q2 соединены вместе, их эмиттеры будут иметь напряжения –0,55 В и +0,55 В соответственно, что обеспечивает постоянный потенциал 0,55 В на конденсаторах C2/C3 и C4/C5. C4/C5 должны быть алюминиевыми электролитами с низким ESR, а не полипропиленовыми или поликарбонатными типами C2/C3 100 нФ.



При типичном сопротивлении нагрузки наушников суммарный коэффициент гармоник выходного сигнала практически такой же, как у входного сигнала, как и переходная характеристика.



Буфер





Схема симметричного составного истокового повторителя на биполярных полевых транзисторах работает очень хорошо, с незначительными устойчивыми или переходными искажениями.





[ Вернуться к оглавлению ]





ИСТОРИЯ: Страница создана 20/07/2001



Усилитель для наушников John Linsley-Hood Class A

Был счастливым пользователем клонированного усилителя John Linsley-Hood Nobound Class A (6L9H) 19 , меня заинтриговали платы усилителей для наушников JLH класса A с дискретными схемами (без интегральных схем или операционных усилителей), рекламируемые на eBay. В разгар блокировки 2020 года я заказал эту предварительно собранную плату за 25 долларов, которая прибыла в мягкой сумке в течение 10 дней. Я также получил излишек силового трансформатора 24 VCT @ 2A еще за 15 долларов.

Типичная для китайских комплектов, эта плата не поставлялась с инструкциями или какой-либо документацией. Но доска помечена для опытного мастера, чтобы расшифровать и настроить в кратчайшие сроки. В отличие от оригинальной конструкции JLH 1969 года, которая нуждалась в конденсаторах блокировки постоянного тока на выходе из-за питания с одной шиной, этот модуль усилителя для наушников был обновлен для работы с питанием с двумя шинами (+/-), поэтому выходные конденсаторы можно не использовать.



К сожалению, мне не удалось получить стабильное нулевое смещение постоянного тока на выходных клеммах. Подгонка под ноль вольт после 30-45 минут прогрева не была гарантией того, что еще через 30 минут все равно будет ноль — я замерял аж 0,3В.😞

Поскольку я не хотел рисковать поджариванием наушников и классических динамиков, я установил электролитические блокировочные конденсаторы 2500 мкФ при 16 В на выходе каждого канала. Затем я заменил электролитические колпачки герметичными бумажными колпачками на 4 мкФ, как и в случае с Nobsound NS02g.

Верхняя кривая = генератор звука Нижняя кривая = выход усилителя

след звонка.

Перед отсечением я измерил 250 мВт/канал при 4 Ом, 500 мВт/канал при 8 Ом и 950 мВт/канал при 16 Ом, 1,2 Вт/канал при 32 Ом, 395 мВт/канал при 150 Ом, 190 мВт/канал при 330 Ом и 115 мВт/канал при 560 Ом. Я в значительной степени исчерпал значения резисторов из своей корзины деталей, чтобы сымитировать номинальный импеданс типичных наушников.

Выходная мощность 115 мВт при нагрузке 560 Ом не должна беспокоить любителей наушников, поскольку этот усилитель вывел мой австрийский монитор AKG K240/600 Ом за пределы звукового давления, которые мои уши могли выдержать. У него также не было проблем с менее эффективными орто-динамическими наушниками, такими как Fostex T50RP MKII ниже, любезно предоставленный моим другом Нейтом.
