назначение клапана в коробке передач

Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.

Зачем они нужны?

Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.

Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.

Что собой представляет подобный клапан?

Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.

В чем принцип действия?

Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.

Разновидности клапанов

Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.

Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.

Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Как распознать поломку?

Соленоид АКПП при неисправности можно определить по некоторым признакам:

1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.

2. Если при стандартном переключении скоростного режима появились резкие толчки.

3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.

Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.

Возможные причины выхода из строя клапанов

Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.

1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.

Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.

2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.

Характер езды

Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.

А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.

Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Что это значит?

Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.

Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.

Итоги

Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:

1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.

2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.

Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.

При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.

Поделитесь информацией с друзьями:

Что такое соленоиды в АКПП, как их проверить и заменить?

Содержание

• 0. 1 Для чего нужны соленоиды в АКПП
• 0.2 Где находятся соленоиды
• 0.3 Типы соленоидов
• 0.4 Основные неисправности соленоидов АКПП их ремонт
• 0.5 Как проверить и заменить соленоиды
• 1 Виды соленоидов
  • 1.1 Типы соленоидов в современных коробках
• 2 Типичные проблемы
• 3 О неисправностях соленоидов АКПП и их ремонте

Для чего нужны соленоиды в АКПП

Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой. Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.

Интересный факт! Первые соленоиды для АКПП были разработаны в США в 80-х и устанавливались на автомобили Крайслер – их внешний вид остался до сегодняшнего дня неизменным, устанавливаются на джипы и пикапы.

Соленоид по своей конструкции достаточно прост. Металлический стержень, который обвит спиралью с постоянным током. Он внутри подвижен и под влиянием тока движется от конца спирали к началу, с помощью пружины, перекрывая или открывая поток масла. Эта конструкция характерна для современных АКПП и удобна тем, что в случае сбоев с электроснабжением пружина автоматически срабатывает и перекрывает масло.

Где находятся соленоиды

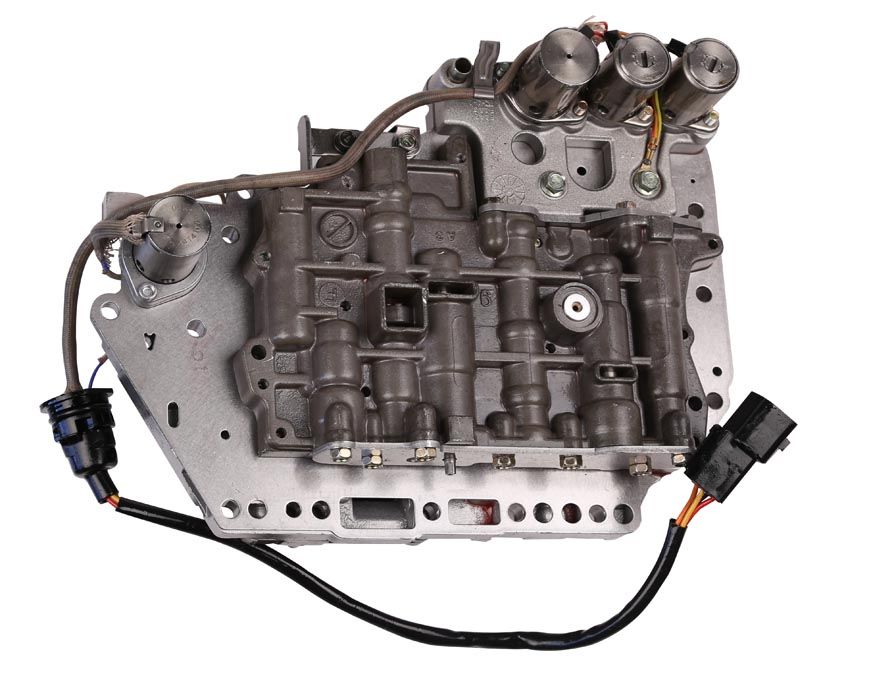

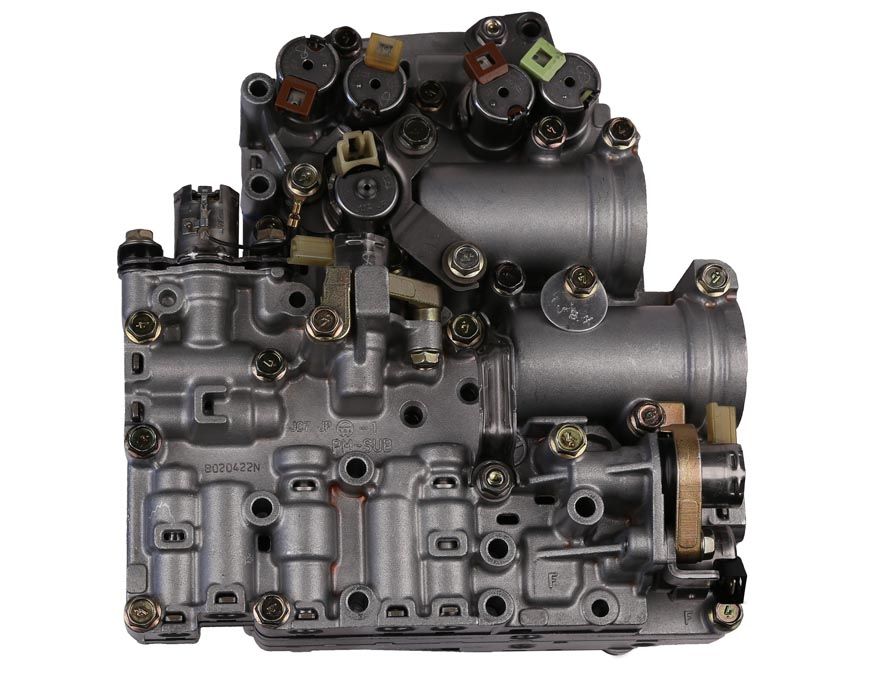

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке — гидравлической клапанной плите.

В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.

Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.

Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.

Типы соленоидов

Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.

Ещё один прекрасный тип соленоидов – соленоид «электромагнитный клапан» Это совершенное ноу-хау для своего времени. Он, фактически является гидравлическим клапаном. Разработчики подарили ему собственный канал для масла и шариковый клапан, который открывает и закрывает этот масляной канал. Легко отсоединяется от гидравлической системы и электропитания, просто отсоединив штекер.

Интересный факт! Такой тип соленоидов возник в середине 80-х и до сих пор устанавливается на разные представительские машины – Бьюик, Олдсмобил, Шевроле, Понтиак и др.

Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.

Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более «умный» тип соленоида. Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля. В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.

Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.

Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.

Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.

Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.

Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.

Интересный факт! Линейные соленоиды выбраны поставщиком автоматов для Тойоты-VAG-Volvo, японским АТ — Aisin Co.

Последующими были разработаны VFS (Variable Force Solenoid) соленоиды. Имея дешёвую и простую конструкцию, они достаточно сложны в управлении.

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.

Различают ещё соленоиды по функциональному назначению:

1. Это соленоиды ЕРС или LPC (Line Pressure Control). Он один из первых в гидравлической плите электроклапанов. Этот тип соленоидов – «главарь». Он единолично распределяет масло по остальным соленоидам и каналам. При 4-х ступенчатой ЕРС – первым изнашивается.
2. Соленоид ТСС. Выполняет самую «грязную» работу среди всех типов соленоидов. Он влияет на гидротрансформаторную муфту «блокироваться-подключаться», повышая КПД для «спортивного режима» разгон. Он часто бывает самым слабым звеном во многих гидроблоках, так как через этот соленоид идет нефильтрованное и горячее масло с гидротрансформатора.
3. Shift solenoid. Так называемый «шифтовик» – соленоид-переключатель. Самый простой тип соленоидов. Отвечает за переключение скоростей. Таких «шифтовиков» в гидроплите несколько, и переключение вверх и вниз в коробке совершается именно ими. Их обозначают как S1, S2, или А, В, а SL1 – это линейный шифтовик .

Управляющий соленоид — по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.

Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.

Управляющие соленоиды бывают 2 типов:

• — соленоид качественного переключения передач;
• — соленоид управления охлаждением масла.

Основные неисправности соленоидов АКПП их ремонт

Ниже представим самые распространенные «болезни» соленоидов.

Важно! Для долговременной службы соленоидов важно не производство, а качество масла.

1. Причиной поломок и «клина» соленоидов является то, что из-за некачественного масла соленоиды забиваются нагаром из бумажной, стальной, бронзовой и алюминиевой пыли, которая получается от изношенных расходников и узлов.

   Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.

   Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.

2. Протечки – следствие износа, поломка деталей, таких как плунжер, манифольд. При наличии PWM соленоидов в управлении, при ослаблении одного из них, компьютер учитывает его износ и перенаправляет часть нагрузки на другие соленоиды.

   Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять.

   Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.

3. Следующими проблемами и поломками являются снижение упругости пружины, трещины в корпусе, снижение сопротивления обмотки соленоида, поломки конструкции.
   Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика.

   Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны.

Интересно знать! Ресурс самых надежных соленоидов не превышает 400 тысяч км.

Современные конструкции соленоидов значительно проще своих предшественников. Гидроблоки изготавливались из чугунной стали, а сейчас – из алюминия. Раньше можно было залить подобие масла, а сейчас соленоиды стали намного нежнее.

Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.

Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.

Как проверить и заменить соленоиды

Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.

Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.

Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.

В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В. Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении. Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать. Если нет, необходима его замена.

Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными. Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать. После этих действий рекомендуем проверить соленоид на работоспособность.

Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

• Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
• Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
• Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

Это интересно:  Есть много способов фиксации резьбы:

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

• Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
• Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
• Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
• Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
• Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
• Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

Типичные проблемы

Очень часто соленоиды приходят в негодность из-за перегорания электрообмотки. На плунжере появляется нагар. Он забивается очень мелкой пылью от различных расходных материалов и узлов. Клапан-золотник  в таких случаях начинает клинить либо при рабочей температуре масла, либо «холодным».   Это легко исправляется путем промывки в специальных растворителях. Мастера применяют для очистки деталей ультразвук или переменный ток. В некоторых случаях фрикционная накладка истирается  до клеевого вещества. Тогда к нагару вместе с пылью, присоединяется еще и  клей. Это существенно усложнит процедуру ремонта.

Популярной причиной поломки также является износ составных частей самого соленоида. Это может быть:

• манифольд;
• втулки;
• клапан;
• плунжер;
• шарик.

Чаще всего, по своему опыту могу сказать, что засоряется сам плунжер продуктами от износа фрикционов. Тогда и появляются проблемы в переключении. Появившийся на поверхности нагар истирает трущиеся поверхности клапанов, втулок. Бронзовые втулки истираются очень часто. Есть специальные наборы для самостоятельной замены втулок. Они существенно продлевают срок службы.

Соленоиды имеют свой срок службы. Он исчисляется количеством открываний –закрывания. Эта цифра находится в пределах диапазона от 300 000 до 400 000 циклов. Когда именно это произойдет, не всегда зависит от пробега, но в значительной степени больше зависит от работы электронного блока управления при нажатии на педаль газа. В некоторых коробках передач предусмотрен такой механизм работы, при котором одни работают на порядок интенсивнее других. Вследствие этого они выработают ресурс раньше.

Еще одной частой распространенной причиной поломки становятся различные механические повреждения (трещины) в корпусе. Может быть, и недостаточно упруга сама пружина. Или же случился обрыв электрической обмотки.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Это интересно:  Сущность и общая концепция ГБО

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

1. Гидроблок снимается с коробки;
2. От клапана отсоединяются все разъёмы;
3. Откручивают крепления соленоида, и он снимается с гидроблока;
4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

Все, что вам нужно знать о соленоидах коробки передач

×

Хорошие новости, мы открыты!

Мы являемся важным бизнесом; вы можете приехать к нам! В связи с текущими проблемами, связанными с COVID-19, многие местные юрисдикции ввели режим самоизоляции, который позволяет работать только основным предприятиям. Что это означает для семей, которые мы обслуживаем, и для наших сотрудников:

• Авторемонтные мастерские считаются жизненно важными услугами.
• Мы являемся ключевым бизнесом для повседневного выживания в краткосрочной и долгосрочной перспективе.
• Мы по-прежнему открыты для ваших основных транспортных средств.
• Вы можете продолжать посещать нас!

Пожалуйста, позвоните нам, чтобы сообщить нам, что происходит с вашим автомобилем, и мы с радостью сделаем все возможное, чтобы вернуть вас на дорогу!

Соленоиды трансмиссии — что нужно знать

Каковы предупреждающие признаки неисправности соленоидов?

• Задержка или ошибочное переключение передач
• Не могу переключиться на пониженную передачу
• Обороты автомобиля при торможении
• Коробка передач застревает в нейтральном положении
• Загорается индикатор проверки двигателя

Почтовая навигация

1.

Что такое соленоиды трансмиссии?

2. Что делают соленоиды трансмиссии?

3. Как работают соленоиды трансмиссии?

4. Каковы предупреждающие признаки неисправности соленоидов?

4. Что делать, если ваши соленоиды выходят из строя

5. Еще из нашего блога

Что такое соленоиды трансмиссии?

В трансмиссии автомобиля много сложных движущихся частей. Каждый из них служит уникальной цели в управлении автомобилем и помогает ему двигаться. Одна часть, о которой вы, возможно, не слышали раньше, — это соленоиды трансмиссии, и они играют ключевую роль в автомобилях с автоматической коробкой передач.

Связанный: Что делать, если передача не удалась

Поиск:

Последние сообщения

Категории

Забронировать онлайн

Ищете специалиста по ремонту трансмиссии?

Принесите свой автомобиль в местный офис AAMCO Colorado Today.

Записаться на прием

Узнать больше

Что делают соленоиды трансмиссии?

Большинство механических коробок передач не имеют соленоидов. Однако автоматические коробки передач полагаются на соленоиды для облегчения переключения передач. Соленоиды — это электрогидравлические клапаны, которые управляют одной или несколькими передачами в зависимости от трансмиссии и конструкции автомобиля. Они управляют потоком трансмиссионной жидкости, открываясь или закрываясь на основе электрических сигналов

Когда соленоид открывается или закрывается, он изменяет давление в трансмиссии, позволяя вашему автомобилю переключать передачи. В то время как водитель управляет переключением передач в механической коробке передач, автоматические коробки передач полагаются на датчики скорости автомобиля и блок управления двигателем (ECU) или блок управления коробкой передач (TCM), чтобы оценить скорость автомобиля и сигнализировать о необходимых изменениях, включая управление соленоидами коробки передач для изменить передачи вашего автомобиля.

Как работают соленоиды трансмиссии?

Датчики скорости в двигателе вашего автомобиля постоянно следят за тем, как работает ваш автомобиль, и анализируют, что необходимо отрегулировать. Это включает в себя знание того, когда вашему автомобилю нужно переключать передачи, вверх или вниз, чтобы получить необходимую мощность и скорость. Датчики скорости будут работать с ECU или TCM для отправки сигналов частям вашего автомобиля, когда необходимо внести изменения, в том числе сообщать соленоидам трансмиссии, когда открывать или закрывать, чтобы ваш автомобиль мог переключать передачи.

Соленоиды коробки передач имеют внутри подпружиненный плунжер, который обернут проводом, подключенным к датчикам скорости и ECU или TCM. По этому проводу они получают сигналы для регулировки потока гидравлической жидкости в трансмиссии. Необходимые муфты и ленты находятся под давлением соленоидов, изменяющих поток трансмиссионной жидкости и обеспечивающих плавный переход между передачами, чтобы вы могли продолжать ускоряться.

Какие предупреждающие признаки неисправности соленоидов?

Как правило, неисправный соленоид не является аварийным ремонтом трансмиссии, и вы сможете некоторое время продолжать управлять своим автомобилем. Тем не менее, вы заметите определенные признаки во время вождения автомобиля. Что касается услуг трансмиссии, это относительно простое решение, когда вы сразу же доставляете свой автомобиль к местным опытным механикам, как только замечаете любой из этих признаков.

Задержка или неравномерное переключение передач

Если вы заметили, что вашему автомобилю требуется немного больше времени для переключения передач, причиной может быть неисправный соленоид. Грязная трансмиссионная жидкость может привести к тому, что соленоиды останутся открытыми или закрытыми, что затруднит вашей трансмиссии переключение передач, когда это необходимо.

Вы не можете переключаться на пониженную передачу и/или ваш автомобиль не набирает обороты при торможении

Это также может быть неисправностью соленоида из-за грязной трансмиссионной жидкости. Если соленоид застрял в открытом или закрытом состоянии из-за скопления или загрязнения трансмиссионной жидкости, он не будет так легко реагировать на сигналы от ECU или TCM, сообщающие ему о снижении скорости.

Ваша коробка передач застряла в нейтральном положении

Еще один признак того, что один или несколько соленоидов застряли в открытом или закрытом положении из-за грязной трансмиссионной жидкости. Пока соленоид получает сигнал на включение первой передачи, он не может выполнить требуемое действие.

Загорается индикатор Check Engine

Это верный признак того, что вам нужно отвезти машину в ремонтную мастерскую для диагностики. Кроме того, если вы дойдете до точки, где загорится индикатор проверки двигателя, ваша трансмиссия может перейти в аварийный или отказоустойчивый режим, а это означает, что у вас будет еще больше проблем с управлением автомобилем. У вас будет ограниченная мощность и доступные передачи, поэтому поведение вашего автомобиля заметно изменится.

Найдите местное представительство AAMCO в Колорадо

Навигация по нашему блогу

Поиск:

Последние сообщения

Категории

Записаться на прием

ЗАКАЗАТЬ СЕЙЧАС



Соленоид переключения передач и почему это важно

Что делает соленоид переключения передач?

Соленоид переключения передач предназначен для управления потоком трансмиссионной жидкости. Модуль управления коробкой передач (TCM) посылает электрический сигнал, указывающий соленоиду переключения передач, когда и с какой скоростью перекачивать жидкость в коробку передач и из нее. Вы должны знать, что роль соленоида переключения передач зависит от того, находится ли он в механической, вариаторной или механической коробке передач.

Принцип работы соленоида переключения передач в автоматической коробке передач

В автомобилях с автоматической коробкой передач соленоид переключения переключает передачи автомобиля за вас. Компьютер вашего автомобиля, в частности блок управления трансмиссией, получает информацию от двигателя, датчиков скорости и других частей вашего автомобиля, определяя наилучшее время для переключения передач с точки зрения мощности, топливной экономичности и аналогичных аспектов работы. Когда блок управления определяет, что трансмиссия должна быть переключена, он подает питание или массу, чтобы открыть соленоид переключения, чтобы трансмиссионная жидкость могла течь в корпус клапана. Это заставляет гидротрансформатор автомобиля изменять гидравлическое давление, достаточное для переключения передач. Но поскольку это электромеханические детали, они могут выйти из строя, и ваш автомобиль не сможет переключаться между передачами.

Стоимость ремонта и замены соленоида переключения

Общая стоимость замены соленоида переключения в автоматической коробке передач составляет от 200 до 500 долларов за один соленоид. Если повреждение требует замены всего блока соленоидов, стоимость увеличивается до 250–700 долларов. После того, как ваш механик получит деталь, замена блока соленоидов займет от 2,5 до 5 часов, и немного меньше времени для замены одного соленоида.

Будет ли соленоид плохого переключения передач выдавать код?

Бортовая система диагностики вашего автомобиля выдаст код P0750, указывающий на проблему соленоида переключения передач, P0753 на неисправность электрического соленоида переключения передач A, код ошибки P0758, указывающий на электрическую проблему с соленоидом переключения передач B, и P0977, если есть проблема с цепью управления соленоида переключения передач B .

Замена соленоидов переключения может быть довольно дорогой, но не такой дорогой, как замена всей трансмиссии. Игнорирование сигнальной лампы или кода, выдаваемого неисправным соленоидом переключения передач, может привести к серьезным проблемам, таким как управление автомобилем на передаче, не соответствующей вашей скорости и условиям. Это может привести к перегреву и поломке трансмиссии.

Самый простой способ определить это — обратить внимание на сигнальные лампы на приборной панели, обычно на индикатор проверки двигателя или сигнализатор коробки передач. Вы также можете заметить, что ваш автомобиль имеет задержки при переключении передач или что он вообще отказывается переключаться на более высокие передачи. Эти проблемы также могут быть вызваны неисправной проводкой или короткими замыканиями в электрической системе вашего автомобиля.

В некоторых случаях замена трансмиссионной жидкости или промывка трансмиссии могут освободить заклинивший соленоид переключения передач, что поможет избежать более высоких затрат на ремонт. Замена гидротрансформатора трансмиссии также может быть вариантом, в зависимости от того, какие именно детали неисправны. Хотя может возникнуть соблазн попытаться отремонтировать неисправный соленоид переключения передач в домашних условиях, рекомендуется обратиться в опытный магазин для диагностики и устранения проблемы. Почему? Если проблема в проводке, то простая замена соленоида переключения не решит проблему. В большинстве ситуаций вам потребуется снять поддон трансмиссионной жидкости, чтобы добраться до соленоида, а в некоторых автомобилях вам потребуется заменить весь соленоидный блок, чтобы устранить проблему. Вам также необходимо будет заменить фильтр коробки передач и жидкость одновременно.

Признаки неисправности соленоида переключения передач

• Задержка переключения при разгоне и торможении
• Ваша коробка передач застряла в нейтральном положении
• Грубое переключение
• Двигатель громко вращается, даже когда вы нажимаете на тормоз
• Ваша коробка передач не может переключаться на пониженную передачу, а двигатель работает громко

Если вы обеспокоены тем, что недавняя потеря мощности в вашем автомобиле может быть связана с проблемами с вашими соленоидами переключения передач или с вашей трансмиссией в целом, важно быстро исследовать проблему, прежде чем она может привести к еще большему ущербу.
