Генри, как единица измерения:
Генри – единица измерения индуктивности в Международной системе единиц (СИ), названная в честь американского учёного Джозефа Генри.
Генри как единица измерения имеет русское обозначение – Гн и международное обозначение – H.
Цепь имеет индуктивность в один генри, если изменение электрического тока со скоростью один ампер в секунду создаёт ЭДС индукции, равную одному вольту.
1 генри также равен индуктивности электрического контура, возбуждающего магнитный поток в 1 вебер при силе постоянного тока в нём 1 ампер.
Гн = В · с / А = (кг · м2) / (с2 · А2) = Вб / А.
1 Гн = 1 В · 1 с / 1 А = (1 кг · 1 м2) / (1 с2 · 1 А2) = 1 Вб / 1 А.
В Международную систему единиц генри введён решением XI Генеральной конференцией по мерам и весам в 1960 году, одновременно с принятием системы СИ в целом. В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы «генри» пишется со строчной буквы, а её обозначение — с заглавной (Гн). Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием генри.
Генри включен в первый раздел Общероссийский классификатор единиц измерения (ОКЕИ) – “Национальные единицы измерения, включенные в ОКЕИ“.

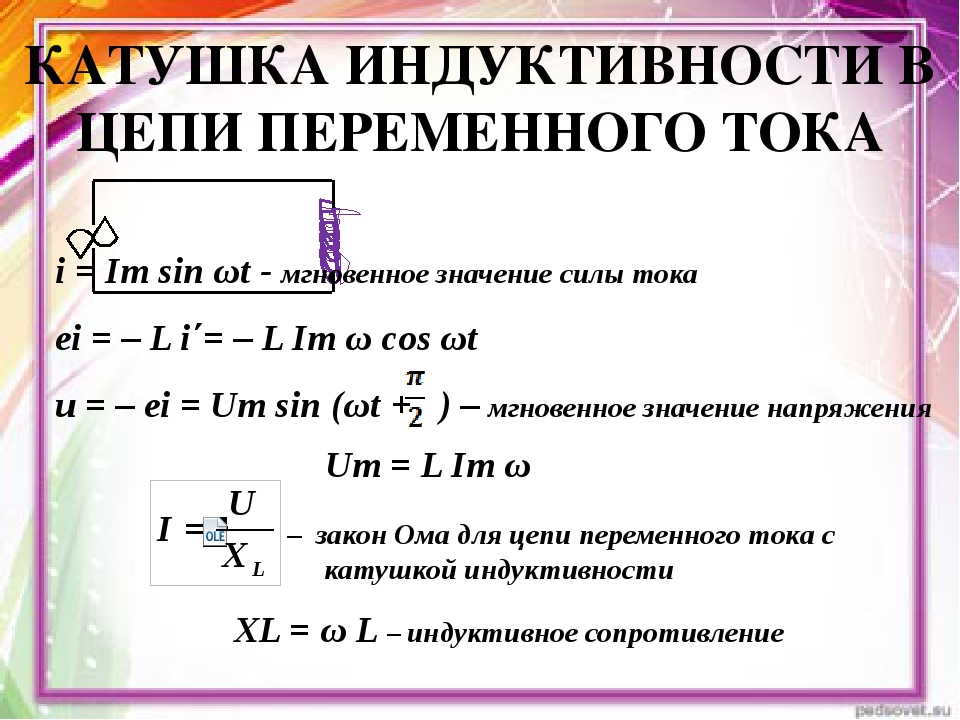

Применение генри:
В генри измеряют индуктивность и взаимную индуктивность проводника.
Представление генри в других единицах измерения – формулы:
Через основные и производные единицы системы СИ генри выражается следующим образом:
Гн = (кг · м2) / (с2 · А2)
Гн = В · с / А
Гн = м² · кг / Кл²
Гн = Дж / А²
Гн = Ом · с
Гн = Вб / А
где А – ампер, В – вольт, Вб – вебер, Дж – джоуль, Кл – кулон, м – метр, Ом – ом, с – секунда, Вт – ватт, кг – килограмм.
Кратные и дольные единицы генри:
Кратные и дольные единицы образуются с помощью стандартных приставок СИ.
| Кратные | Дольные | ||||||
| величина | название | обозначение | величина | название | обозначение | ||
| 101 Гн | декагенри | даГн | daH | 10−1 Гн | децигенри | дГн | dH |
| 102 Гн | гектогенри | гГн | hH | 10−2 Гн | сантигенри | сГн | cH |
| 103 Гн | килогенри | кГн | kH | 10−3 Гн | миллигенри | мГн | mH |
| 106 Гн | мегагенри | МГн | MH | 10−6 Гн | микрогенри | мкГн | µH |
| 109 Гн | гигагенри | ГГн | GH | 10−9 Гн | наногенри | нГн | nH |
| 1012 Гн | терагенри | ТГн | TH | 10−12 Гн | пикогенри | пГн | pH |
| 1015 Гн | петагенри | ПГн | PH | 10−15 Гн | фемтогенри | фГн | fH |
| 1018 Гн | эксагенри | ЭГн | EH | 10−18 Гн | аттогенри | аГн | aH |
| 1021 | зеттагенри | ЗГн | ZH | 10−21 Гн | зептогенри | зГн | zH |
| 1024 Гн | иоттагенри | ИГн | YH | 10−24 Гн | иоктогенри | иГн | yH |
