10. Измерение ёмкости и индуктивности

Ёмкость конденсатора может быть измерена с помощью моста на переменном токе (рис.5.12).

Рис.5.12. Электрическая схема измерителя ёмкости

На рисунке и — эталонные резисторы, – конденсатор известной ёмкости, – конденсатор неизвестной ёмкости. Мост будет в равновесии, когда . Следовательно, . Шкала прибора градуирована в микрофарадах.

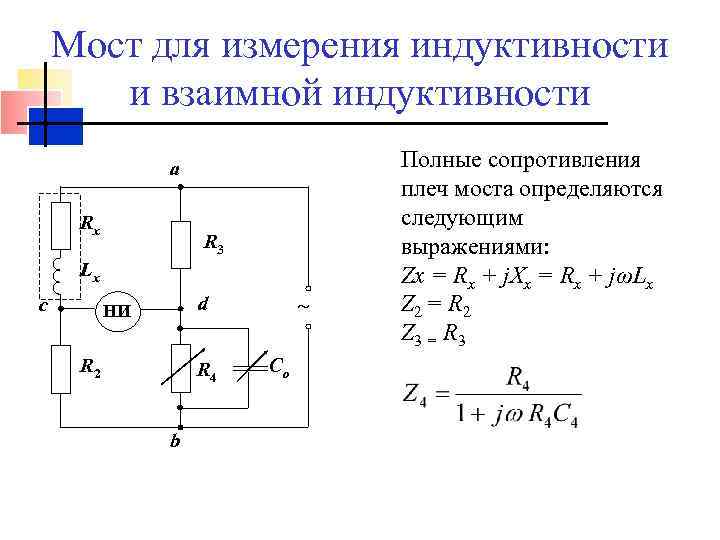

Для измерения индуктивности катушки используется метод моста (рис.5.13).

В плечи AD и BC моста включены эталонные резисторы и . Катушка, индуктивность которой измеряется, включена в плечо BD, а конденсатор и эталонный резистор , включенный параллельно конденсатору , – в плечо AC. Мост будет в равновесии, если или , т.е. . Откуда активное сопротивление катушки , а индуктивность катушки . Для получения индуктивности катушки в генри сопротивление резисторов берется в Омах, а ёмкость конденсатора в фарадах.

Рис.5.13. Электрическая схема измерителя индуктивности

Индуктивность катушки можно определить методом измерения полного и активного сопротивлений. С помощью амперметра и вольтметра определяют полное сопротивление катушки , но , откуда индуктивность катушки . Активное сопротивление катушки определяют по формуле , где P – активная мощность, потребляемая катушкой; I – сила тока в катушке.

Таким образом, зная частоту переменного тока, активное и полное сопротивление катушки, можно вычислить её индуктивность.

6. Электрические машины постоянного тока

6.1. Устройство и принцип действия генератора постоянного тока

Генераторы и двигатели постоянного тока по устройству не отличаются и состоят из следующих основных частей: неподвижные статора, подвижного якоря с коллектором и неподвижных щёток.

Статор служит для создания магнитного поля и представляет собой электромагнит с полюсами. Электромагнит состоит из полюсных сердечников и полюсных катушек. Полюсные катушки состоят из медного изолированного провода, надеваются на полюсные сердечники и являются обмоткой возбужденной машины.

Якорь состоит из сердечника, набранного из листов электротехнической стали, и обмотки, вложенной в пазы сердечника в виде витков. Якорь крепиться на валу, установленном в подшипниках, концы витков обмотки якоря припаиваются к коллектору.

Коллектор состоит из медных пластин, изолированных друг от друга.

В генераторах постоянного тока коллектор служит для преобразования переменного тока в постоянный ток, а в двигателях постоянного тока, постоянного тока в переменный ток.

Неподвижные щетки предназначены для снятия напряжения с якоря и состоят из брусков, изготовленных из медно-графитовых порошков. Щётки имеют скользящий контакт с пластинами коллектора.

Модель генератора постоянного тока показана на рис. 6.1.

Рис.6.1. Модель генератора постоянного тока

В основу действия генератора положен закон электромагнитной индукции. При вращении витка рамки якоря в магнитном поле полюсов NS статора,

индуктируется переменная ЭДС якоря е и появляется мгновенный ток i. Когда проводник АВ рамки проходит около северного полюса N статора, индуктированная переменная ЭДС якоря

е направлена по правилу правой руки от зрителя. При прохождении проводника СД рамки около южного полюса S статора, индуктированная переменная ЭДС якоря е направлена к зрителю. Аналогично будет направлен переменный ток i в проводниках рамки якоря.

Во внешней цепи постоянный ток якоря будет проходить от щетки Щ1 к щётке Щ2. Следовательно, при вращении рамки через нагрузку проходит постоянный по направлению, но меняющийся во времени ток.

На рис.6.2 приведён график тока якоря для двух рамок якоря, расположенных под прямым углом. Для сглаживания пульсаций тока якоря в генераторах постоянного тока якорь имеет обмотку, состоящую из ряда одинаковых рамок, а коллектор состоит из большого числа пластинок.

Электродвижущая сила якоря генератора постоянного тока определяется из выражения где с — конструктивная постоянная машины; n — частота вращения якоря в об/с; Ф – величина магнитного потока, измеряемая в веберах.

Рис.6.2. График временной зависимости тока якоря для двух рамок якоря, расположенных под прямым углом

По второму закону Кирхгофа для цепи с нагрузкой

, (6.1)

откуда

. (6.2)

Умножив обе части уравнения (6.2) на , получим:

или , (6.3)

где — полезная мощность; — электромагнитная мощность; — мощность потерь генератора.

Измерение индуктивности комбинированным прибором — RadioRadar

Комбинированный прибор [1], доработанный в соответствии с [2, 3], лишён одной важной функции — измерения индуктивности. Между тем катушки индуктивности, пожалуй, единственные самодельные элементы, с которыми радиолюбителям приходится сталкиваться в своей практике, либо наматывая их самостоятельно, либо используя сделанные кем-то. И если параметры радиоэлементов заводского изготовления указаны на их корпусах или в документации, то единственный способ получения информации об индуктивности самодельной катушки — её измерение. Поэтому в ходе очередной доработки прибора автор ввёл в него режим измерения индуктивности.

Выбранный метод измерения индуктивности заключается в следующем. Измеряемая катушка L_x образует с конденсатором C, ёмкость которого точно известна, параллельный колебательный контур. Этот контур входит в состав генератора электрических колебаний, задавая их частоту F. Эту частоту измеряют частотомером и определяют измеряемую
индуктивность по формуле

L_x = 25330/(C·F²).

Если частоту измерять в мегагерцах, а ёмкость в пикофарадах, индуктивность будет получена в микрогенри.

Чтобы снизить затраты на модернизацию комбинированного прибора, главным условием практической реализации в нём этого метода автор поставил невмешательство в существующую аппаратную часть. В приборе есть режим частотомера, имеется микроконтроллер, который с успехом может выполнить необходимые расчёты. Отсутствует лишь генератор, который целесообразно изготовить в виде внешней приставки, подключаемой к прибору через уже имеющийся на нём разъём.

Радиолюбители часто пользуются подобными приставками к частотомерам для измерения ёмкости и индуктивности. При этом для упрощения расчётов зачастую выбирают образцовую ёмкость равной 25330 пФ. В этом случае приведённая выше формула приобретает вид

L_x = 1/F².

Примеры использования подобных приставок приведены в [4, 5]. В рассматриваемом случае использовать конденсатор именно такой ёмкости нет необходимости, поскольку микроконтроллер прибора способен выполнить расчёт при любом её значении.

Принципиальная схема приставки показана на рис. 1. Она подобна использованной в [5], а небольшие отличия связаны с применением деталей других типов. Выходной сигнал приставки представляет собой последовательность прямоугольных импульсов амплитудой около 3 В, следующих с частотой, равной резонансной частоте измерительного колебательного контура L_xC 1. Назначение элементов схемы и работа устройства описаны в [4, 5] и поэтому здесь не рассматриваются.

Рис. 1. Принципиальная схема приставки



Приставку подключают к разъёму ХS1 комбинированного прибора трёхпроводным плоским кабелем. Доработка самого прибора свелась к изменению программы его микроконтроллера, которая теперь, кроме ранее имевшихся функций, предусматривает приём сигнала приставки, его обработку и вывод на ЖКИ значения измеренной индуктивности.

Основные технические характеристики

Измеряемая индуктивность, мкГн ………………8…999000

Погрешность измерения, %, не более:

от 8 мкГн до 15 мкГн ………. 5

от 15 мкГн до 20 мГн ……..2,5

от 20 мГн до 150 мГн……….5

от 150 мГн до 999 мГн……..20

Дискретность отсчёта индуктивности, мкГн:

от 8 до 999 мкГн …………0,1

от 1 до 999 мГн…………..10

Напряжение питания, В …………5

Ток потребления, мА……………8

Интервал допустимых значений измеряемой индуктивности ограничен программно. В принципе, возможно измерение и за пределами этого интервала, особенно в сторону больших значений, однако там существенно растёт погрешность.

В приставке применены только компоненты для поверхностного монтажа, что позволило разместить их на печатной плате размерами 22×65 мм, чертёж которой показан на рис. 2. Резисторы и конденсаторы — типоразмера 1206.

Рис. 2. Печатная плата приставки



Применять в качестве С1 (входит в измерительный колебательный контур) конденсатор с номинальной ёмкостью, отличающейся от указанной на схеме, недопустимо, поскольку это может привести к сбоям в работе программы. Но подбирать его ёмкость с большой точностью нет необходимости. Подборка заменена программной калибровкой прибора. Однако желательно установить здесь конденсатор с минимальным ТКЕ, например, с диэлектриком NPO.

Готовую плату поместите в корпус подходящих размеров. Для подключения измеряемой индуктивности удобно использовать двухконтактный пружинный зажим для акустических систем.

В самом комбинированном приборе необходимо выполнить доработку, описанную в [3], если она не была сделана ранее. После неё на контакте 2 разъёма XS1 должно присутствовать напряжение +5 В. Коды из прилагаемого файла Osc-L-_2_04.hex следует загрузить в FLASH-память микроконтроллера.

После подключения приставки и подачи питания на ЖКИ прибора появится главное меню (рис. 3). Для входа в режим измерения индуктивности нужно дважды нажать на клавишу «ГН». Первое переведёт прибор в режим генератора, а второе — в режим измерения индуктивности. В верхней части экрана ЖКИ будет выведено название режима, а в его нижней строке — подсказка, из которой следует, что для выполнения калибровки должна быть нажата клавиша 2, а для измерения индуктивности — клавиша D.

Рис. 3. Главное меню



Калибровка обязательна перед первым использованием прибора. В дальнейшем её следует проводить только после ремонта прибора или приставки, а также при сомнении в правильности результатов измерения.

Несколько слов о содержании калибровки. Для вычисления индуктивности по рассмотренной в начале статьи формуле необходимо знать точное значение ёмкости колебательного контура. Но кроме ёмкости конденсатора C1, в неё входят и другие составляющие — паразитные ёмкости других компонентов и ёмкость монтажа. При первом запуске программы истинное значение контурной ёмкости программе неизвестно и она оперирует номинальным значением ёмкости конденсатора C1 22000 пФ. Задача калибровки — вычислить истинную ёмкость колебательного контура приставки, чтобы в дальнейшем в ходе измерений использовать это значение.

Для этого нужно подключить к приставке в качестве L_x катушку точно известной индуктивности L_обр. Измерив частоту сигнала, генерируемого приставкой с такой катушкой, вычислить истинную ёмкость колебательного контура по формуле

C = 25330/(L_обр.·F²)

Полученное в ходе калибровки значение этой ёмкости программа записывает в EEPROM микроконтроллера и в дальнейшем использует для вычисления индуктивности. Точность калибровки, а значит, и последующих измерений зависит от точности значения образцовой индуктивности. Поэтому нужно знать его с погрешностью не более 1…2 %, например, измерив поверенным прибором соответствующего класса точности.

При запуске калибровки на экран выводится сообщение (рис. 4) с предложением подключить к приставке образцовую индуктивность, ввести её значение и выполнить калибровку, либо отказаться от неё. Рекомендуется выбирать образцовую индуктивность в указанных на экране пределах, так как в этом случае погрешность измерения минимальна. Если в процессе ввода значения допущена ошибка, то можно, нажав на клавишу #, ввести его заново.

Рис. 4. Сообщение при запуске калибровки



Выполнив калибровку, прибор автоматически измеряет образцовую индуктивность и выводит на экран её значение (рис. 5). При отказе от калибровки измерение образцовой индуктивности также будет выполнено, но некалиброванным прибором с недостоверным результатом.

Рис. 5. Значение измеряемой индуктивности на экране прибора



Для измерения неизвестной индуктивности нужно подключить её к приставке и нажать на клавишу D прибора. При попытке измерить индуктивность, значение которой выходит за допустимые для прибора пределы, на экран будет выведено сообщение об отказе от измерения по этой причине.

Выходят из режима измерения индуктивности нажатием на одну из клавиш ОС, ЛА или ГН, переводящих прибор в соответствующие режимы работы.

Доработанная программа микроконтроллера здесь.

Литература

1. Савченко А. Комбинированный прибор на базе микроконтроллера ATxmega. — Радио, 2014, № 4, с. 18-22; № 5 с. 22-25.

2. Савченко А. Усовершенствование комбинированного прибора на базе микроконтроллера ATxmega. — Радио, 2015, № 3, с. 29-34.

3. Савченко А. Новые режимы в комбинированном измерительном приборе. — Радио, 2015, №9, с. 17-19.

4. Беленецкий С. Приставка для измерения индуктивности в практике радиолюбителя. — Радио, 2005, № 5, с. 26-28.

5. Зорин С., Королёва И. Радиолюбительский частотомер. — Радио, 2002, № 6, с. 28, 29; № 7, с. 39, 40.

Автор: А. Савченко, пос. Зеленоградский Московской обл.

Измерение индуктивности катушки индуктивности с воздушным сердечником

\$\начало группы\$

Делаю индуктор

• Воздушный сердечник
• Провод: калибр 18 AWG
• Обороты: (я не уверен), но может быть около 6000 витков
• Вес проволоки: 400 грамм
• Рулон намотанный на машине
• Катушка 5 см
• Диаметр сердцевины 1,5 см

Я использовал измеритель индуктивности для измерения индуктивности и получил странные показания этого большого индуктора = 3,7 мГн.

Сопротивление постоянному току также проводное = 3,5 Ом.

Могут ли эти измерения быть правильными, хотя это большой индуктор?

Если да, то как увеличить индуктивность до 150 мГн?

Редактировать

Спасибо, ребята, за полезные ответы и комментарии

сечение провода 18 AWG = 1 мм

Фланец катушки 1,5 см = 15 мм (максимальное количество слоев)

Таким образом, один слой должен состоять из 50 витков (при грубом вращении без зазоров)

Таким образом, согласно этим числам витков должно быть 50 витков на слой * количество слоев 15

50 * 15 = 750 витков

Таким образом, эта катушка индуктивности составляет от 650 до 750 витков, а не 6000 витков, как я думал 😔

• индуктор
• индуктивность
• катушка
• соленоид

\$\конечная группа\$

6

\$\начало группы\$

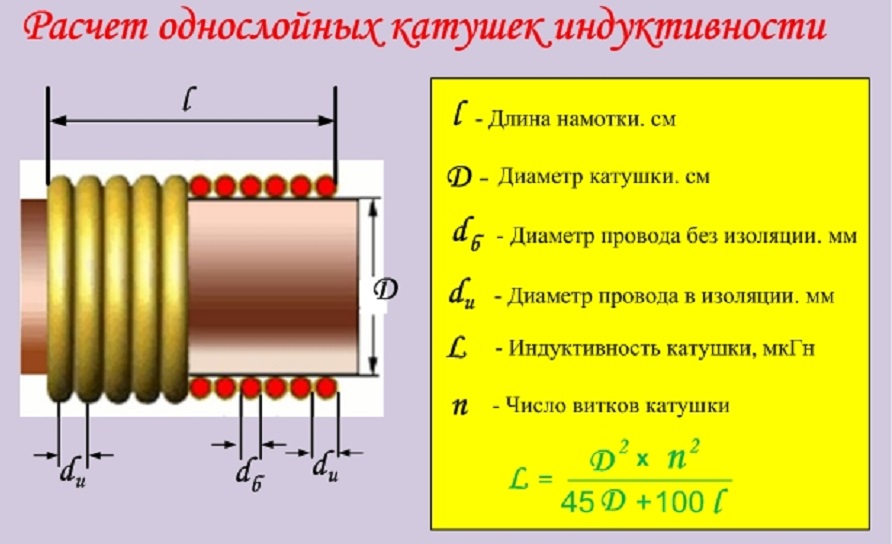

Теоретически индуктивность пропорциональна квадрату числа витков, поэтому удвоение числа витков соответствует 4-кратному увеличению индуктивности; однако это применимо только в том случае, если все витки связаны со всеми другими витками. Этого не происходит в вашей конструкции по трем причинам:

1. все витки не одного диаметра — поэтому весь поток от витка не передается на виток другого диаметра
2. Когда расстояние равно диаметру, поток от каждого витка «зацикливается» до достижения другого витка и не соединяется.
3. Железное ядро ​​улучшит каждую из вышеперечисленных проблем.

Однако железный сердечник ограничил бы частотную характеристику катушки индуктивности. В принципе, на более высоких частотах (и резких фронтах dV/dt) кажущаяся индуктивность будет меньше. Вы можете частично смягчить это, используя ферритовый сердечник, но, если его не хватает, будет лучше несколько маленьких гвоздей (самый простой способ получить железную проволоку) с отрезанными головками и связанными вместе (изолирующими, если это возможно).

Воздушное ядро ​​практически не зависит от частоты; если вы добавите железный сердечник, вы можете обнаружить, что «индуктивность» зависит от частоты, на которой она измеряется.

\$\конечная группа\$

5

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Измерение емкости, индуктивности и сопротивления с помощью измерителя LCR

Содержание

Вы когда-нибудь задумывались, как лаборанты измеряют электрические компоненты любого устройства?

Электронное испытательное оборудование очень помогает при проверке машин и цепей. Одним из таких электронных контрольно-измерительных приборов является измеритель LCR.

Расскажите нам больше о счетчиках LCR с помощью этого блога:

Измеритель LCR представляет собой тип электронного прибора или устройства, измеряющего сопротивление, индуктивность и сопротивление проводника.

Это устройство используется главным образом для устранения неполадок и работ по техническому обслуживанию, таких как проверка на наличие обрывов проводов и коротких замыканий. Измеритель LCR может определить, неисправен конденсатор или нет.

• Счетчик LCR представляет собой комбинацию трех отдельных счетчиков в одном устройстве.
• Компоненты L, C и R не являются независимыми друг от друга, а работают вместе для измерения значений индуктивности, емкости и сопротивления.
• Эти значения подают напряжение на конденсатор или катушку индуктивности для расчета и оценки сопротивления с использованием тока или одновременного измерения обоих параметров.

Типы измерителей LCR:

Теперь, когда вы поняли функции LCR, пришло время сосредоточиться на различных типах измерителей LCR, которые помогают измерять различные компоненты:

1.

Ручной Измерители LCR: Ручной измеритель LCR Tesca Global

Эти типы измерителей LCR представляют собой легкие устройства. Эти устройства, разработанные портативными приложениями, питаются от батареи и оснащены портом USB для передачи данных на ноутбуки или ПК.

• Портативный LCR обеспечивает измерение сопротивления переменному току и измерение индуктивности с точностью от 0,1% до 0,2%.
• Устройство можно перемещать любого размера в целях тестирования. Портативный тип измерителя LCR разработан в первую очередь как цифровой мультиметр. Он использует метод постоянного тока для измерения емкости в этом устройстве.

Измеритель Fluke LCR:

Измерители Fluke LCR — это инструменты, используемые для проверки качества компонентов, таких как конденсаторы и резисторы. Эти устройства используются по-разному в зависимости от типа компонента, который должен пройти тестирование. Например, при тестировании конденсаторов LCR-метр проверяет отсутствие проводимости.

Если конденсатор не проводит ток, его необходимо заменить. Эти устройства представляют собой портативные портативные приборы, которые позволяют выполнять электрические измерения с большей точностью и надежностью. Они идеально подходят для производства электронных компонентов, печатных плат, кабелей, разъемов и других электромеханических устройств.

2.

Настольные измерители LCR: Настольный измеритель LCR Tesca Global

Эти измерители, разработанные компанией Benchtop, размещаются в фиксированном месте. Настольные измерители LCR не имеют большого движения. Этот тип счетчика имеет дополнительные функции по сравнению с портативным типом счетчиков.

• Расширенная функция, которую он предлагает, — это программируемая настройка частоты, которая обеспечивает более высокую точность измерения. Точность составляет около 0,01%. Настольный измеритель LCR также предлагает расширенные возможности измерения.
• Эти типы возможностей включают измерение напряжения развертки постоянного тока смещения и так далее. Этот LCR использует первичную калибровку L, C и R.
• Измерение устройства выполняется на частоте. Установленная частота составляет от 100 Гц до 10 кГц.

3.

Цифровой измеритель LCR:

Измеритель LCR выпускается в различных формах, когда речь идет об измерении капитала сопротивления и индуктивности.

Одной из таких форм является цифровой измеритель LCR . Измеритель LCR измеряет ток, напряжение и угол сдвига фаз между двумя потоками через ИУ и через ИУ.

После получения этих трех измерений происходит расчет. Именно так устройство помогает в расчете параметра импеданса.

Это устройство имеет четыре клеммы Кельвина. Эти соединения подключаются к тестируемому устройству. Подключение помогает свести к минимуму ошибки, возникающие из-за прокладки кабелей и соединения с тестируемым устройством.

Цепь измерителя LCR:

Цепь измерителя LCR — это устройство, которое измеряет индуктивность, емкость и сопротивление линии с помощью микропроцессора.

Цепь измерителя LCR обычно имеет четыре клеммы для измерения, подключенные к объекту измерения. Известно, что соединения имеют защищенную коаксиальную конструкцию, которая помогает защитить сигналы измерения и другие сигналы обнаружения от любого внешнего шума.

Эту схему легко построить, и ее можно использовать в образовательных целях. Он измеряет индуктивность катушки или конденсатора. Он состоит из двух катушек, одной фиксированной и другой переменной (называемой «индикатором» или «указателем»), а также некоторой электроники для отображения результата.

Как пользоваться измерителем LCR:

После изучения основной информации об измерителе LCR важно знать, как он работает. Сообщите нам больше о механизме измерителя LCR здесь:

• Мы уже знаем, что LCR известен измерением емкости, индуктивности и сопротивления пассивных компонентов. Он измеряет элемент при определенном напряжении или токе, а также частоте. В этом устройстве подача переменного напряжения на текущий тестовый сигнал необходима для расчета составляющей.
• Приложение работает на определенной частоте. После использования определенной частоты для элемента ток протекает через пассивный элемент, и фаза начинает течь. Это время, когда устройство измеряет разницу между током и напряжением.
• Измеритель LCR собирает разницу и использует разницу между напряжением, током и фазой для расчета сопротивления индуктивности и емкости компонента.
• Устройство работает, подавая переменное напряжение на тестируемое устройство. После прямого сообщения, разницу между амплитудой и фазой сигнала напряжения узнать и рассчитать разницу между напряжением, током и фазой.

1.

Измерение емкости с помощью измерителя LCR:

Прежде чем мы поговорим о том, как проверить емкость, дайте нам знать, что мы подразумеваем под емкостью: Емкость — это мера способности накапливать энергию в электрическом поле. Это отношение напряжения на конденсаторе к его заряду. Конденсатор является пассивным компонентом. Это двухконтактный электрический компонент, который накапливает энергию в электрическом поле.

Конденсатор состоит из двух проводников, разделенных диэлектрической средой, накапливающих электрическую энергию и удерживающих электростатический заряд.

Измеритель LCR — это устройство, которое может тестировать конденсаторы в цепи и измерять емкость путем подачи переменного напряжения на тестируемое устройство. Он также измеряет ток. Он измеряет сигнал напряжения по амплитуде и фазе.

Форма волны тока, присутствующая в емкостном импедансе, приводит к форме волны напряжения. Форма волны тока, присутствующая в импедансе индуктора, отстает от формы волны напряжения. Многие лаборанты используют измеритель LCR для измерения емкости.

2. Измерение индуктивности с помощью измерителя LCR:

Каждое индуктивное тело имеет определенную индуктивность, которая является неотъемлемым свойством этого тела. Индуктивность любого проводящего тела всегда одинакова, независимо от того, находится ли этот проводник под напряжением в электрической цепи или неактивен. Измеритель LCR — отличный выбор, когда речь идет об измерении катушек индуктивности любого устройства.

Давайте узнаем основы конденсатора и катушки индуктивности здесь. Катушка индуктивности представляет собой электрический компонент. Он состоит из проволоки, намотанной на одну или несколько петель; основные элементы каждого индуктора одинаковы.

Индуктивность катушки индуктивности можно определить по двум характеристикам – ее размеру и способу изготовления катушки. Измеритель LCR подвергает тестируемое устройство напряжению переменного тока заданной частоты. Устройство измеряет индуктивность в основном при среднеквадратичном значении 1 вольт на частоте 1 кГц.

Измеряет ток через устройство и напряжение. Машина достигает отношения, чтобы узнать напряжение и ток, протекающий через устройство, которые далее алгебраически вычисляют импеданс устройства. (Источник: Researchgate.com )

3. Измерение сопротивления с помощью измерителя LCR:

Сопротивление — это мера сопротивления протеканию тока в электрической цепи. Очень важно знать значения для каждого компонента, составляющего полную цепь, — определение значений важно для обеспечения безопасной работы электронных устройств.

Сопротивление — это сопротивление протеканию электрического тока в цепи. В электрической цепи есть два вида сопротивления: резисторы и проводники. Показания сопротивления, полученные с помощью измерителя LCR, могут быть неточными для сложных цепей, содержащих несколько резисторов, соединенных последовательно или параллельно.

Устройство измеряет напряжение и ток, протекающие через тестируемое устройство, а также фазовый угол между напряжением и током.

Проводник данных о положении в цепи предлагает через электрический ток находится в машине, известный как сопротивление. Вы можете ввести значение сопротивления и выбрать режим измерения. Измеритель отобразит график зависимости сопротивления от частоты.

3. Измерение импеданса с помощью измерителя LCR:

Измеритель LCR помогает узнать импеданс любого пассивного компонента. Электрический импеданс, также обозначенный символом Z, изменяется соответственно в зависимости от компонента цепи и частоты приложения переменного тока.

Тип полного деления, присутствующий в ходе, следующем за переменным током. Он включает в себя индуктивное сопротивление, сопротивление и емкостное сопротивление. Мы можем использовать LCR-метр для измерения импеданса цепи.

Это происходит путем размещения проводов измерителя поперек концов компонента, который вы хотите измерить. Затем значения считываются на ЖК- или светодиодном дисплее.

Измеритель LCR и мультиметр:

Два классических инструмента, которые пригодятся при поиске и устранении неисправностей или работе, — это измеритель LCR и мультиметр. Между мультиметром и измерителем LCR есть несколько важных различий. Разберемся, чем отличаются эти два прибора:

• Мультиметр — прибор, сочетающий в себе функции омметра, амперметра и вольтметра. Он может довольно точно измерять резистивное напряжение и ток в цепи. Он поставляется как в аналоговой, так и в цифровой форме, дешев и прост в использовании. Преимущество устройства заключается в объединении трех типов измерительных устройств, которые могут помочь в измерении напряжения, тока и сопротивления. Это устройство, которое делает основные показания, необходимые для измерения электрических цепей.
• Устройство состоит из четырех частей: шкалы панели кнопок дисплея и входных разъемов.
• Делитель очень полезен при диагностике электрических цепей, проверке напряжения аккумуляторов, проверке предохранителей, анализе розеток и обнаружении неисправного выключателя.

• Измеритель LCR — это устройство для измерения инструментов. С помощью прибора можно измерить сопротивление индуктивности и емкость электрической цепи.
• Устройство состоит из различных панелей управления, таких как дисплей, переключатель функций, переключатель включения/выключения, переключатель диапазона и входные клеммы.
• Использование этого устройства для анализа генератора. Он также помогает проверить фазу источника питания, сканирует неисправные конденсаторы и т. д.

• Разница между обоими устройствами заключается в том, что мультиметры помогают измерять сопротивление, ток и напряжение в цепи. Напротив, измеритель LCR помогает измерять емкость, индуктивность и сопротивление.
• Что касается рабочего компонента этих устройств, то в мультиметре используется сбалансированный мостовой усилитель постоянного тока. Напротив, в измерителе LCR используются схемы с мостом пшеницы и RC-цепями передаточного отношения.
• Оба устройства используются по-разному. Когда дело доходит до использования мультиметра, полезно проверить, есть ли у предохранителя первичная диагностика и источник питания для правильного напряжения. Измерители LCR, с другой стороны, используются для проверки индукции различных компонентов и емкости в цепи или устройстве.

Измеритель LCR Обзор:

Итак, стоит ли покупать измеритель LCR? Что ж, давайте выясним:

Измерители LCR — это устройства, которые обеспечивают практические показания измерений и просты в использовании. Эти электронные инструменты лучше всего подходят для выполнения высокоскоростных расчетов и получения точных результатов. Он помогает измерять сопротивление индуктивности и емкость любого электронного компонента.

Приборы имеют эргономичный дизайн, компактные и легкие инструменты. Легкий инструмент упрощает обращение, а также поставляется с высококачественными тестовыми диодами. Эти диоды упрощают измерение импеданса Z и ESR конденсатора.

Большинство измерителей LCR могут автоматически определять тип компонента при выборе соответствующего диапазона. Вот некоторые из преимуществ счетчиков LCR, которые вы можете рассмотреть при покупке:

• Это простое и удобное в использовании устройство.
• Прибор измеряет пассивные компоненты без ошибок.
• Когда дело доходит до калибровки, прибор прост в использовании.
• Устройство имеет множество функций и опций, так как его производят многие компании.
• Это устройство устраняет необходимость ухода за другим типом считывающего оборудования, поскольку оно охватывает большинство измерений и параметров.
