Что такое индуктивность

Содержание

1. Что такое индуктивность
2. Закон Ленца
3. ЭДС самоиндукции
4. Что такое дроссель
5. Подводим ИТОГИ:

Что такое индуктивность

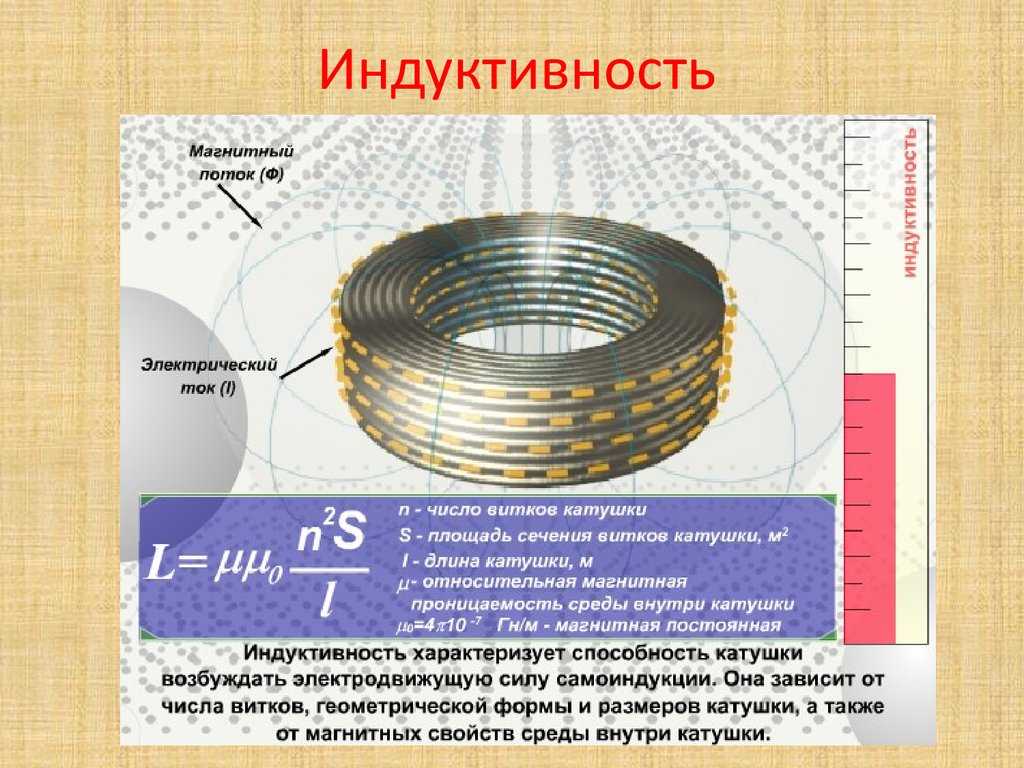

Что такое индуктивность — это физическая величина, которая рассказывает нам о магнитных свойствах электрической цепи. Индуктивность измеряют в Гн (Генри).

Если вы вообще не понимаете о чём речь, то советую ознакомиться сначала с вот с этой статьей.

В электрических схемах например, нам встречаются какие-то непонятные катушки, дроссели и многие даже не знают их функциональную роль. В этой статье я постараюсь доступным языком рассказать, что такое индуктивность и как это явление применить на своей любимой работе.

Давайте посмотрим на рисунок

Давайте начнём движение проводника в магнитном поле таким образом, чтобы он пересек силовые линии постоянного магнита. Если это условие выполняется, то тогда в нашем проводнике появляется электродвижущая сила (ЭДС).  Или наоборот проводник остаётся на месте, а магнит передвигают таким образом, чтобы силовые линии магнита пересекали проводник. Сейчас был пример электромагнитной индукции. Значение индуцированной электродвижущей силы в проводнике прямо пропорциональна магнитной индукции поля, скорости перемещения и длине проводника

Направление возникшей электродвижущей силы в проводнике определяют через правило правой руки.

Правая рука находится в таком положении чтобы силовые линии магнита заходили в ладонь. Следовательно, большой палец показывает нам направление перемещения проводника, а остальные пальцы покажут нам направление возникшей электродвижущей силы.

Для усиления электродвижущей силы индукции применяют электрические катушки

А если подать напряжение на катушку, то по её виткам потечёт ток, который создаёт своё магнитное поле.

Закон Ленца

Закон Ленца говорит нам, что индуцированный ток направлен так, чтобы препятствовать той причине, которая его вызвала.

Например, подаём мы на катушку напряжение. В катушке образуется магнитное поле которое в момент включения пересекает витки катушки и наводит там электродвижущую силу самоиндукции. По закону Ленца индуцированная ЭДС самоиндукции будет направлена навстречу току который её вызвал.

Если подавать (а) и снимать (б) напряжение с катушки, то произойдёт следующее. Магнитное поле будет то появляться, то исчезать. В результате изменяющееся магнитное поле будет пересекать витки катушки и индуцировать в ней ЭДС.

Новое понятие ЭДС самоиндукции. Давайте рассмотрим её поподробнее.

ЭДС самоиндукции

Если подавать и снимать напряжение с электрической катушки, то магнитное поле будет появляться, исчезать, появляться, исчезать… В итоге получаем  магнитное поле, которое постоянно меняется. Проходя через  витки катушки магнитное поле будет индуцировать в ней электродвижущую силу, которая называется ЭДС самоиндукции.

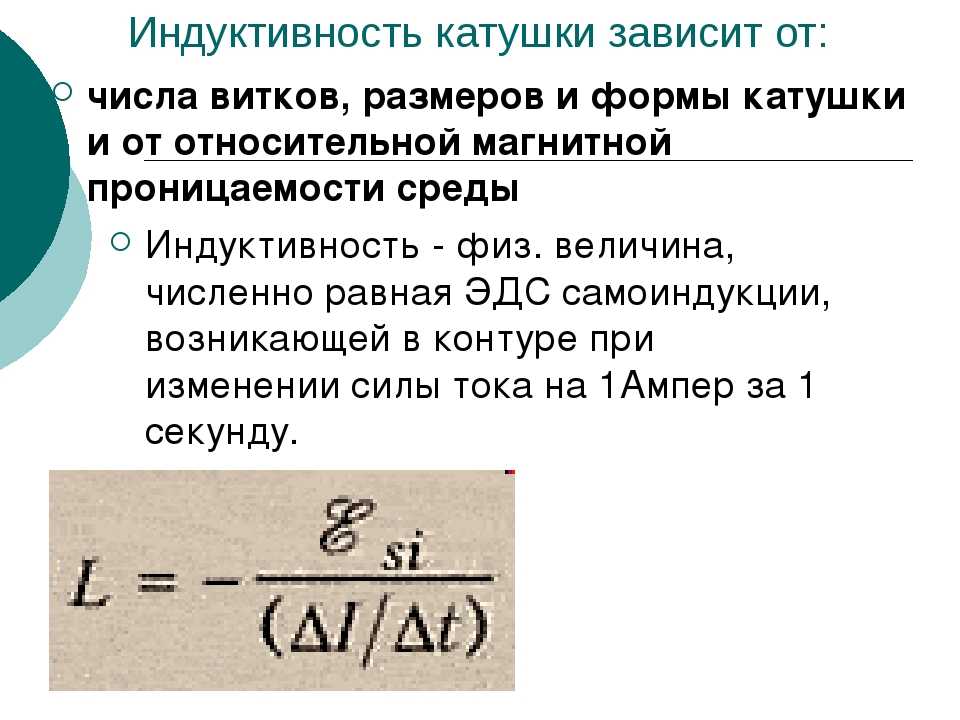

Коэффициент самоиндукции – это величина ЭДС самоиндукции, возникающей при изменении тока в единицу времени. Коэффициент самоиндукции измеряется в Генри (Гн).

Индуктивностью в 1 Генри обладает катушка. В которой при изменении тока на 1 Ампер в 1 секунду возникает ЭДС самоиндукции в 1 Вольт.

Давайте напряжение цепи катушки обозначим через U, результирующее напряжение Uр, а ЭДС самоиндукции Ес, тогда получим следующие формулы:

В момент замыкания цепи результирующее напряжение будет следующим:

А в момент размыкания цепи:

Величина ЭДС самоиндукции может многократно превышать напряжение источника тока. Поэтому при размыкании цепей с большой индуктивностью появляется дуга, и соответственно обгорают контакты.

Что такое дроссель

Дроссель — это вид катушки индуктивности, которая оказывает высокое сопротивление переменному току и малое постоянному.

Применяется дроссель в следующих случаях:

• Защита устройств от резких скачков напряжения;
• Для уменьшения скорости увеличения тока короткого замыкания ;
• Уменьшения импульсных помех;

И это только перечислена маленькая часть того где применяются дроссели.

Пример:

Давайте представим, что у нас стоит дроссель перед электродвигателем. И в какой-то момент происходит скачок тока, что происходит: Мы знаем, что в момент пропускания тока через дроссель, формируется электромагнитное поле вокруг катушки. А для формирования поля нам нужна энергия, поэтому в самом начале протекания тока он тратится на формирование электромагнитного поля. По закону Ленца, мы знаем, что ток в катушке не может измениться мгновенно. А явление самоиндукции при изменении тока, направлено навстречу основному току. Таким образом дроссель просто скушает скачок тока в сети.

Подводим ИТОГИ:

• Возникший индуктированный ток всегда направлен так, чтобы препятствовать той причине, которая его вызвала;
• При изменении тока в цепи, у нас изменяется магнитный поток. А согласно закону электромагнитной индукции, в цепи возникает индуцированная ЭДС. Это и есть – самоиндукция;
• Величина ЭДС самоиндукции может многократно превышать напряжение источника;
• Дроссель- это вид катушки индуктивности, которая оказывает высокое сопротивление переменному  току и малое постоянному.

Общее понятие индуктивности электрической цепи

Индуктивность – это очень важный интегральный параметр электрических цепей и электромагнитных систем, определяемый из расчета магнитного поля токов.

Индуктивность определяется как отношение потока (потокосцепления) к току:

Или же, как отношение соответствующих приращений:

Где ψ – потокосцепление (полный поток, сцепленный с рассматриваемым контуром).

По существу дела приведенное выше определение потока Ф совпадает именно с ψ. Но в случае многовитковых контуров вводится не совсем строгое понятие потока Ф, сцепленного с витком (не совсем строгое потому, что виток в многовитковой спирали не замкнут). При этом для W витков ψ = WФ.

В случае выражения, описанного формулой (1), под величиной ψ_n нужно понимать потокосцепление с контуром n, обусловленное только полем тока i_k. В другом случае следует считать все токи, кроме тока в контуре k, неизменными.

Индуктивность называется взаимной, если речь идет о потокосцеплении одного контура (n) и токе другого (k). Индуктивность называется

собственной, если речь идет о потокосцеплении и токе одного и того же контура(n = k):

Давайте сопоставим определение индуктивности и закон электромагнитной индукции  и увидим, что ЭДС, наводимая в контуре n изменяющимся током i_k в контуре k будет равна:

В простейших случаях вычисление индуктивности происходит довольно просто. В сложных случаях расчет индуктивности становится чрезвычайно сложным.

Например, определение собственной индуктивности коаксиального кабеля как отношения магнитного потока в изолирующем промежутке к току можно произвести по формуле:

r

1 и r₂ – радиус жилы и внутренний радиус оболочки кабеля.

Собственная индуктивность параллельных проводов (двух) вычисляется тоже довольно просто – поток, создаваемый током одного провода через участок плоскости, проведенной между проводами, вычисляется на основании закона полного тока. Полученное значение потока умножается на 2. Это связано с симметрией, так как такой же поток создается и вторым проводом. Формула выглядит следующим образом:

Задача 1

Три параллельных провода радиуса r₀ расположены на расстояниях r₁₂, r₂₃, r₃₁.

Нужно определить собственную индуктивность L₍₁₂₎ петли проводов 12 и взаимную индуктивность М_(12),(23) петли 12 и петли 23 и взаимную индуктивность М_(12),(13), то есть петли 12 и петли 13.

Решение

Поток петли 12, сцепленный с петлей 23, будем вычислять следующим образом – поток от тока i провода 1, сцепленный с петлей 23, очевидно, равен потоку, который проходит между коаксиальными поверхностями, проведенными радиусами r

12 и r₁₃ из центра, лежащего на оси провода 1, то есть:

Аналогично вычислим и поток от второго провода через ту же петлю при токе –i в проводе 2:

Результирующий поток, определяющий взаимную индуктивность двух петель, после деления на ток i примет вид:

За «начало» в обеих петлях принят зажим 1.

Что касается собственной индуктивности, то она будет равна:

При l = 1 км, r = 0,3 см, r₁₂ = 90 см, r₂₃ = 80 см, r₁₃ = 60 см получим:

М_(12),(23) = — 1,20 мГн,  М_(12),(13) = 1,04 мГн, L₁₂ = 2,28 мГн.

Отрицательное значение М_(12),(23)  показывает, что при протекании положительного тока в петле 12 (обход по контуру от 1 к 2), поток в петле 23 отрицателен (обход по контуру от 2 к 3).

Задача 2

Как поменяются индуктивности из задачи 1, если в провода 1, 2 и 3 включить сосредоточенные катушки индуктивности L₁, L₂, L₃ соответственно номерам проводов. Такие катушки индуктивности подключают для увеличения дальности связи.

Решение

Взаимная индуктивность системы увеличится на добавочную собственную индуктивность, включенную в провод, общий для двух рассматриваемых петель (с потоком этой катушки сцеплен провод, образующий и часть первого и часть второго контура). Собственная индуктивность петли 12 увеличится на L

1 + L₂.

При выполненных в данном примере расчетах не учитывался поток внутри самих проводов, тогда как при малом расстоянии между проводами по сравнению с их радиусом он может составить значительную часть. Основанием для этого служило следующее – если поток внутри проводов составляет заметную часть и должен быть учтен при расчете индуктивности L, то все процессы чрезвычайно усложняются. Например, отношение dψ/di, принимавшееся здесь в качестве определения индуктивности, оказывается зависящим от того, с какой скоростью во времени изменяется ток, так как из-за происходящего перераспределения тока по сечению проводника меняется и распределение потока. В этих условиях следует решать уже другую задачу о распределении в проводящей среде поля, изменяющегося во времени и отказаться от упрощенного рассмотрения, уместного только при малой величине внутреннего потока.

Из задач 1 и 2 можно выделить сходство в рассмотрении собственных и взаимных индуктивностей многопроводной системы с соответствующим рассмотрением частичных емкостей. Важно отметить то, что при рассмотрении многопроводных систем нельзя говорить об индуктивности провода (нужно говорить об индуктивности петли) совершенно так же как нельзя говорить о емкости провода (нужно говорить о частичных емкостях между двумя проводами).

Хитачи Часто задаваемые вопросы | Что такое индуктивность?

В: Что такое индуктивность?

A: Катушка индуктивности представляет собой электронный компонент, состоящий просто из катушки провода . Если по проводу течет постоянный электрический ток, то возникает магнитное поле. Если ток меняется, то меняется и магнитное поле. Единицей измерения индуктивности является генри (H), названный в честь Джозефа Генри, американского физика, который открыл ее независимо примерно в то же время, что и английский физик Майкл Фарадей.

Один генри — это величина индуктивности, необходимая для создания одного вольта электродвижущей силы при изменении тока со скоростью один ампер в секунду. Есть три закона, которые связаны с индуктивностью. Это:

• Закон Эрстеда: , который гласит, что постоянный электрический ток создает вокруг проводника магнитное поле.
• Закон Фарадея: , который гласит, что изменяющееся магнитное поле индуцирует ток в проводнике.
• Закон Ленца: , который гласит, что этот индуцированный ток имеет направление, противоположное изменению тока, создавшему магнитное поле. Это явление называется самоиндукцией.

Итак, что все это значит и в чем польза? Ну, поскольку индуктор изменяет свое магнитное поле в противовес всплеску или падению тока, он имеет тенденцию поддерживать ток на прежнем уровне, тем самым сопротивляясь изменению. Это имеет тенденцию поддерживать ток на постоянном уровне. Другими словами, индуктор создает своего рода инерцию в потоке тока, который сопротивляется быстрым колебаниям почти так же, как большое тело сопротивляется изменениям своей скорости.

Одним из важных применений катушек индуктивности является то, что они имеют тенденцию блокировать высокочастотные сигналы, пропуская низкочастотные колебания. Это противоположная функция конденсаторов, которые позволяют переменному току свободно течь, блокируя постоянный ток после зарядки конденсатора. Вот почему конденсаторы постоянного тока часто используются в качестве фильтров нижних или верхних частот. Если цепь представляет собой цепь переменного тока и она чувствительна к шуму постоянного тока (как в случае с микрофонными входами или соединениями между аудиокомпонентами), то конденсатор постоянного тока, включенный последовательно перед остальной частью цепи, будет пропускать только сигналы переменного тока. Это известно как блокировка цепи. Однако, если конденсатор находится между сигналом и землей, он будет препятствовать прохождению сигналов переменного тока. Это известно как схема развязки постоянного тока, и они часто используются для устранения пульсаций напряжения от источников питания постоянного тока, чтобы они обеспечивали более чистое напряжение.

Таким образом, комбинируя два компонента (т.е. конденсаторы и катушки индуктивности) в любой цепи, можно избирательно фильтровать или генерировать колебания практически любой желаемой частоты. Однако в современной схемотехнике катушки индуктивности используются редко, потому что практически всех тех же результатов можно добиться с помощью микросхем и конденсаторов.
