Индукционные закалочные трансформаторы

Закалочные трансформаторы необходимы для согласования с индукционным генератором и изменения коэффициента трансформации при закалке деталей с помощью индукционных установок. Изменение коэффициента трансформации позволяет применять индукторы с различным количеством витков и регулировать токи индуктора.

Только применение закалочных трансформаторов позволяет решать обширный круг задач по закалке, нагреву и пайке разнообразных деталей, производимых современной промышленностью.

Область задач:

  • Закалка валов и рулевых реек.
  • Закалка плоских поверхностей.
  • Закалка внутренних отверстий.
  • Закалка шестерен по впадине и по зубу.
  • Пайка роторов электродвигателей типа «Беличья клетка».
  • Пайка медных и алюминиевых деталей.

В большинстве случаев для решения задач по закалке требуется применение индукционных закалочных станков.

Преимущества закалочных трансформаторов

Закалочные трансформаторы давно применяются для целей индукционного нагрева и закалки. До сих пор выпускаются ламповые ТВЧ установки, с рабочими частотами до 440 кГц, комплектующиеся воздушными закалочными трансформаторами.

Однако современные транзисторные и тиристорные индукционные ТВЧ установки комплектуются закалочными трансформаторами с сердечниками, выполненными из трансформаторной стали, феррита или аморфного железа.

Они отличаются малыми габаритами и незначительными полями рассеивания магнитного поля, что очень важно для защиты обслуживающего персонала от облучения. Для дальнейшего уменьшения полей рассеивания магнитного поля уже непосредственно на самом индукторе рекомендуется применение концентраторов магнитного поля под названиями: Флюкстрол и Ферротрон. Компания Мосиндуктор продает концентратор магнитного поля под брендом Ферроксон.

Использование высокотехнологичного концентратора магнитного поля Ферроксон позволяет направить токи на нужную поверхность индуктора. И в 1,5 раза увеличить плотность магнитного поле индуктора. Что в итоге дает возможность решать задачи по закалке, ранее решавшиеся на ТВЧ установках значительно большей мощности и повышенной частоты!

Закалочные трансформаторы часто используют для высокотехнологичной закалки на индукционных закалочных станках. Дело в том, что при закалке валов, шестерен и внутренних отверстий зачастую требуется индуктор, состоящий из одного витка, а иногда из половины витка. Такие индукторы можно подключать только через закалочный трансформатор.

Конструкция современного закалочного трансформатора

Закалочный трансформатор имеет следующие узлы:

  • Водоохлаждаемый сердечник из магнитопроводного материала.
  • Водоохлаждаемая первичная обмотка с переключаемыми клеммами и клеммными перемычками.
  • Водоохлаждаемая вторичная обмотка с переключаемыми клеммами и клеммной перемычкой.
  • Система водяного охлаждения с манометром для контроля давления воды.
  • Рама или платформа для крепления узлов трансформатора.
  • Иногда имеется внешний кожух для защиты от механических повреждений и пыли.

Характеристики закалочных трансформаторов

Параметр/ Модель ТЗ СЧТЗ-500 СЧТЗ-800 ВЧТЗ-1500-16 ВЧТЗ-1500-32
Тип сердечника Трансформаторная сталь Феррит
Рабочий диапазон частот, кГц 1-12 1-12 25-60 10-60
Максимальная мощность ТВЧ установки, кВт 50-75 80-120 30-160 30-160
Площадь сердечника, кв.
см.
93 119 79 124
Количество витков первичной обмотки, шт. 8-34 8-34 8-42 8-38
Количество витков вторичной обмотки, шт. 1,2 1,2 1,2 1,2
Максимальное входное напряжение, В 750 750 500-3000 500-3000
Максимальный входной ток, А 107-975 340-1200 70-280 70-280
Максимальный выходной ток, А 2950-11750 3567-11950 1120-2380 1120-2380
Габариты, мм 500*400*450 500*400*480 600*450*400 720*550*500
Вес, кг 100 135 90 120

Коэффициент трансформации закалочного трансформатора

Изменение в широких пределах коэффициента трансформации осуществляется с помощь коммутации первичной обмотки. Схема подключения первичной обмотки имеется либо на шильдике закалочного трансформатора либо в инструкции по эксплуатации. Коммутация обмоток позволяет подобрать cosϕ близкий к единице, таким образом, обеспечив хорошее согласование индукционного генератора с нагрузкой.

Вторичная обмотка так же позволяет в 2 раза изменять коэффициент трансформации. Ее два витка можно включать как параллельно, так и последовательно. Соответственно при параллельном включении достигается максимальный ток в индукторе.

В итоге использование закалочного трансформатора позволяет подключать с хорошим согласованием индуктор с количеством витков от 0,5 до десятка.

Система охлаждения закалочного трансформатора

Большое значение для нормальной и долговременной работы закалочного трансформатора имеет правильное водяное охлаждения сердечника, а так же первичной и вторичной обмоток. Желательно использование для системы охлаждения дистиллированной воды или воды обессоленной по технологии обратного осмоса.

Если в воде будет большое количество солей, возникнут отложения солей на стенках обмоток. Что вызовет перегрев и перегорание обмоток в этих местах. Возможно разъедание необессоленной водой обмоток и распределителей воды за счет электролиза. К тому же возможно поражение людей электрическим током через необессоленную воду, имеющую низкое сопротивление электрическому току.

В системе охлаждения необходимо поддерживать давление воды в 2–3 атмосферы. Учтите, что закалочный трансформатор потребляет много воды и скорее всего, потребуются высокопроизводительный однолопастной насос соответствующего давления и производительности. Температура охлаждающей воды — не более 35 градусов.

Видео товара:

Закалочные трансформаторы СЧТЗ и ВЧТЗ

Индукционный закалочный трансформатор СЧТЗ-2500

Индукционная закалка большой шестерни

Сопутствующие товары
Индукционные установки СЧ Индукционные установки ВЧ Индукционные установки СВЧ

Чиллеры ЧВ
Двухконтурные градирни ДКГ
Вертикальный ИЗС
Программируемый ИЗС
 Закалка вала

 Закалка шестерни

Индукционные трансформаторы

  • Главная
  • /
  • Комплектующие
  • /
  • Индукционные трансформаторы

Сравнить товар ()

  • Аксессуары для монтажа
  • Электронные преобразователи напряжения
  • Блоки управления
  • Лампы
  • Запасные части
  • Электрика
  • Индукционные трансформаторы
  • Блоки питания для LED

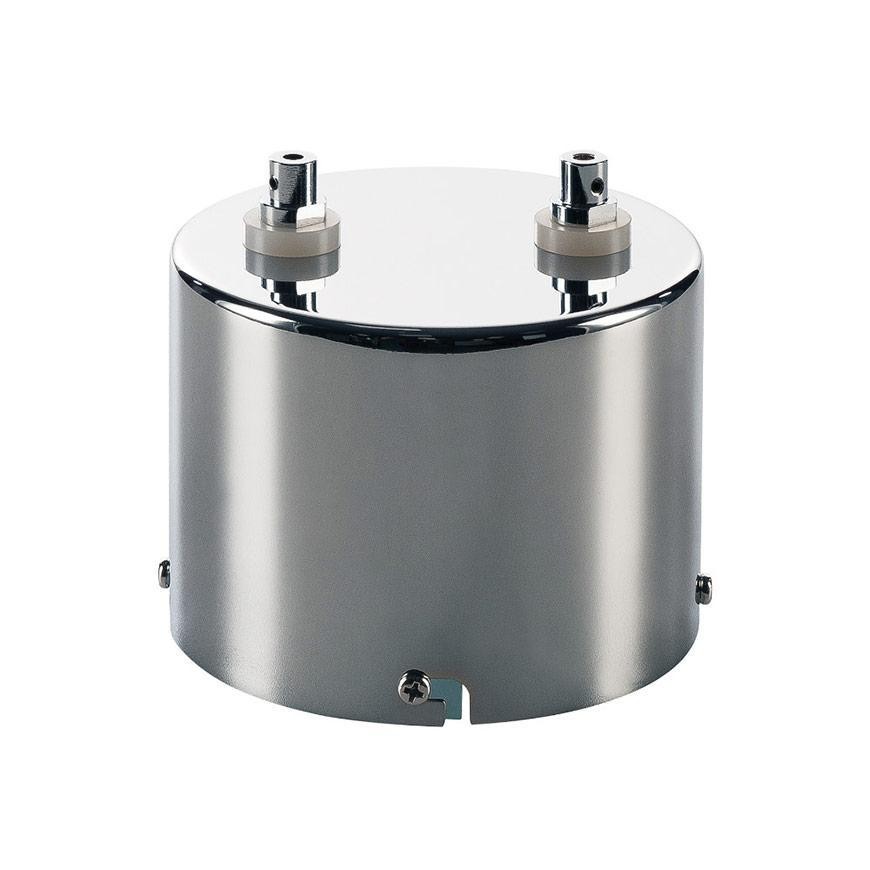

TENSEO, TRAFO 210VA трансформатор индукционный 210ВА, 230В/12В AC в декоративном корпусе, хром17 917 руб

Сравнить

TENSEO, TRAFO 210VA трансформатор индукционный 210ВА, 230В/12В AC в декоративном корпусе, белый17 260 руб

Сравнить

TENSEO, TRAFO 210VA трансформатор индукционный 210ВА, 230В/12В AC в декоративном корпусе, черный17 260 руб

Сравнить

TENSEO, TRAFO 105VA трансформатор индукционный 105ВА, 230В/12В AC в декоративном корпусе, хром11 918 руб

Сравнить

TENSEO, TRAFO 105VA трансформатор индукционный 105ВА, 230В/12В AC в декоративном корпусе, белый10 850 руб

Сравнить

TENSEO, TRAFO 105VA трансформатор индукционный 105ВА, 230В/12В AC в декоративном корпусе, черный10 850 руб

Сравнить

IP44 K-TRAFO 10/12 трансформатор индукционный 10ВА, 230В/12В, кабель 2м +1м, влагозащищенный3 781 руб

Сравнить

K-TRAFO 300/12 трансформатор индукционный 300ВA, 230В/12В, белый14 141 руб

Сравнить

K-TRAFO 250/12 трансформатор индукционный 250ВA, 230В/12В, белый5 336 руб

Сравнить

K-TRAFO 105/12 трансформатор индукционный 105VA, 230V/12V, белый5 509 руб

Сравнить

!! TRAFO 200VA трансформатор индукционный 200ВA, 230В/12В в декоративном корпусе, хром21 787 руб

Сравнить

TRAFO 100VA трансформатор индукционный 100ВA, 230В/12В в декоративном корпусе, хром12 743 руб

Сравнить

!! IP44 K-TRAFO 60/12 трансформатор индукционный 60ВА, 230В/12В, кабель 2м +1м, влагозащищенный4 358 руб

Сравнить

IP44 K-TRAFO 150/12 трансформатор индукционный 150ВА, 230В/12В, кабель 2м +1м, влагозащищенный4 810 руб

Сравнить



Заказать звонок

Ваше имя или название организации:

Это поле обязательно для заполнения

Ваш номер телефона:

Это поле обязательно для заполнения

Основы индукционного нагрева, Часть 2: Принципы

Индукционный нагрев широко используется в промышленности и даже в бытовых приборах как метод бесконтактного нагрева со многими явными преимуществами.                                                                                   Однако трансформатор индукционного нагрева не похож на стандартный силовой трансформатор сети переменного тока, сигнальный трансформатор или ВЧ-трансформатор, даже если он имеет ту же схему и базовый принцип (Рисунок 1) .

Рис. 1: Принципиальная схема и функциональные взаимосвязи трансформатора индукционного нагрева аналогичны стандартным трансформаторам переменного тока, но сильно отличаются по реализации. (Изображение: Circuit Globe)

Индукционный нагрев начинается с катушки из проводящего материала, такого как медь. Устройство индукционного нагрева представляет собой форму конструкции трансформатора с «открытым» воздушным сердечником без обычного сердечника, используемого для сдерживания магнитного потока и максимального КПД. Когда ток течет через катушку, он создает магнитное поле внутри и вокруг катушки.

Этот первичный ток должен быть непостоянным, непостоянным, переменным током (AC), чтобы работала индукция трансформатора, опять же после открытия Фарадея (мы рассмотрим частоту этого переменного тока позже). Способность магнитного поля совершать работу зависит от конструкции катушки, а также от величины тока, протекающего через катушку.

Ведомая катушка индуктивности служит первичной стороной трансформатора, в то время как нагреваемая часть, часто называемая заготовкой, становится вторичной стороной (даже если это низкоомное или даже короткое замыкание. Когда магнитное (ферромагнитное) или немагнитное часть из черного металла помещается в индуктор и входит в магнитное поле переменного тока, внутри части индуцируются циркулирующие токи, называемые вихревыми токами (Рисунок 2) .

Рис. 2: При индукционном нагреве переменное магнитное поле первичной обмотки индуцирует вихревые токи в заготовке или нагрузке, которая действует как вторичная обмотка трансформатора. (Изображение: AZO Materials)

Ток, проходящий через вторичную сторону, пропорционален обратному квадрату расстояния между ними. Поскольку нет магнитного сердечника для направления и ограничения потока, вторичная сторона или заготовка обычно окружена первичной катушкой, чтобы максимизировать передачу передачи магнитной энергии ( Рисунок 3) . ( Это не относится к конструкциям бытовой техники, обсуждаемым в Части 4 ).

Рис. 3: Первичная катушка индукционного нагревателя, окружающая металлический стержень, может нагреть этот стержень до ярко-красной температуры за несколько секунд. (Изображение: Digilent)

Поскольку вихревые токи протекают через среду, движению электронов будет оказываться некоторое сопротивление. Вихревые токи текут против удельного электрического сопротивления металла и генерируют локализованное тепло без прямого контакта между деталью и индуктором.

Таким образом, индукционный нагрев является формой нагрева I 2 R, за исключением того, что «соединение» между источником питания и нагревательным элементом не является прямым проводным соединением с потоком электронов. Вместо этого это переменное магнитное поле, которое заставляет электроны двигаться — это ток — и это движение электронов встречает сопротивление в виде удельного сопротивления металла, что затем вызывает нагрев.

Этот нагрев происходит как с магнитными, так и с немагнитными электропроводящими частями. С точки зрения физики это часто называют «эффектом Джоуля», ссылаясь на первый закон Джоуля, который определяет взаимосвязь между теплом, выделяемым электрическим током при его прохождении через проводник.

В некоторых случаях работает еще один нагревательный механизм. Дополнительное тепло вырабатывается внутри магнитных деталей за счет гистерезиса и гистерезисного нагрева — внутреннего трения, которое создается, когда магнитные материалы проходят через меняющиеся магнитные поля, которые изменяют магнитную полярность компонента. Это сопротивление также создает внутреннее трение, которое, в свою очередь, производит тепло.

Однако этот вторичный эффект гистерезисного нагрева проявляется только в компоненте до температуры Кюри, температуры, при которой магнитная проницаемость материала уменьшается до единицы (обычно 500–600°C/1000–1150°F). Напротив, нагрев за счет вихревых токов продолжается.

Одним из важных свойств стандартного электрического трансформатора является то, что он обеспечивает гальваническую (омическую) электрическую изоляцию между первичной и вторичной сторонами, используя изменяющееся магнитное поле для передачи энергии через барьер. Это также относится к индукционному нагреву. Нагреваемый материал может быть расположен в месте, изолированном от первичной стороны источника питания; он может быть заземлен, погружен в жидкость, покрыт изолированными веществами, в газовой атмосфере или даже в вакууме.

В следующей части этой статьи рассматривается общая система индукционного нагрева и некоторые важные общие характеристики.

Родственный EE World Content

  • Использование закона индукции Фарадея
  • IGBT с обратной проводимостью предназначен для приложений индукционного нагрева
  • Какие передовые методы обнаружения используются для поиска потерянных сокровищ? Часть 2: Электромагнитная индукция
  • БТИЗ снижают затраты на индукционные плиты
  • Основы индукции
  • Проблемы переменного тока с катушками индуктивности

Дополнительные ссылки

Профессиональные и промышленные ссылки

  • Википедия, «Индукционный нагрев»
  • AZO Materials, «Что такое индукционный нагрев и как работают индукционные катушки?»
  • GH Induction Atmospheres, «Что такое индукционный нагрев?»
  • Inductoheat, «Что такое индукционный нагрев?»
  • RDO Induction L. L.C, «Основы индукционного нагрева»
  • UltraFlex Power Technologies, «Как работает индукционный нагрев»
  • Википедия, «Осциллятор Ройера»

Справочные материалы для потребителей

  • Википедия, «Индукционная кулинария» (есть показатели эффективности)
  • Consumer Reports, «Плюсы и минусы индукционных варочных панелей и плит»
  • Марта Стюарт, «Плюсы и минусы индукционной кулинарии»
  • Don’s Appliances, «Индукционная кулинария: что это такое и как это работает?»
  • CDA, «Как работает индукционная кулинария?»

Самодельные ссылки

  • Самодельные схемы, «2 простые схемы индукционных нагревателей — плиты с конфорками»
  • Самодельные схемы, «Как спроектировать схему индукционного нагревателя»
  • Инновационные открытия, «Как построить индукционный нагреватель и как он работает?»
  • RM Cybernetics, «Как работает индукционный нагрев?»
  • Autodesk/Instructables, «Мощный индукционный нагреватель своими руками»



Взаимная индуктивность и трансформаторы: когда ЭДС становится ЭМП

Джанет Хит



Рис. 2. Взаимная индуктивность. Ток, протекающий в катушке 1, индуцирует магнитный поток в катушке 2. (N — количество витков в катушке, I — ток, B — линии наведенного магнитного поля, а Φ21 — магнитный поток через катушку 2, вызванный I1. (Источник: Inductance and Magnetic Energy, mit.edu)

Взаимная индуктивность прекрасно продемонстрирована в трансформаторе.Трансформаторы состоят из двух проволочных катушек, расположенных близко друг к другу, так что ток, протекающий в одной катушке, может индуцировать напряжение в другой катушке без катушки соприкасаются.Мощность может передаваться без металлического соединения с трансформатором, а трансформаторы могут использоваться для увеличения напряжения с первичной стороны (первая катушка) трансформатора до более высокого напряжения на вторичной стороне (вторая катушка). Повышение напряжения с помощью трансформатора чрезвычайно распространено, например, при передаче мощности на большие расстояния, поскольку более высокие напряжения не теряют столько энергии. Трансформаторы также используются для понижения напряжения до более низких уровней напряжения, поэтому преобразование формирователи обычно встречаются в электронике и блоках питания. Кроме того, трансформаторы являются хорошим буфером для изоляции одной цепи от другой.

Рисунок 2: Взаимная индуктивность. Ток, протекающий в катушке 1, индуцирует магнитный поток в катушке 2. (N — количество витков в катушке, I — ток, B — линии наведенного магнитного поля, а Φ21 — магнитный поток через катушку 2, вызванный I1. (Источник: Inductance and Magnetic Energy, mit.edu)

Возможно, вы уже знали из начальной школы, что электричество и магнетизм тесно связаны.Если присутствует одно, то и другое будет присутствовать в той или иной форме.Кинетическая энергия в движении воды преобразуется в энергию в виде электричества. Турбины в воде, падающей через плотину, используются для вращения магнитов, что, в свою очередь, вызывает электрический ток в проводах, которые каким-то образом связаны с магнитами или обмотаны вокруг них. Двигатели, генераторы и трансформаторы все они используют принципы электромагнетизма и индукционного тока для передачи энергии. Как указывалось ранее, трансформаторы являются взаимными индукторами. Это означает, что ток, протекающий в первой катушке, создает изменяющийся магнитный поток во второй катушке. множество формул, включающих интегралы, производные, дифференциальные уравнения и многое другое, которые объясняют точные отношения между электричеством и магнетизмом, написанные на языке инженерной математики. Однако достаточно констатировать, что во второй катушке существует наведенная электродвижущая сила (ЭДС). Поскольку электричество всегда связано с магнетизмом, электродвижущая сила (ЭДС) может стать электромагнитной помехой (ЭМП), когда индуцированный ток возникает там, где он не нужен.

Рисунок 3: Обычный трансформатор. Трансформеры бывают самых разных размеров: от размеров дома до размера ногтя большого пальца. (Источник изображения: Jacobs-online.biz, eBay)

С сигналами на высоких частотах или радиочастотах взаимная индуктивность становится большей проблемой, чем сопротивление, поскольку дорожки на печатной плате, хотя и не соприкасаются, могут индуцировать блуждающий ток там, где это не желательно и не ожидается. В таких ситуациях взаимную индуктивность также можно назвать «связью», которая создает «перекрестные помехи». Перекрёстные помехи относятся к нежелательным сигналам, возникающим между соседними цепями, кабелями или дорожками из-за взаимной индукции. Поэтому крайне важно экранировать кабели и разъемы от высокочастотных сигналов.

Разделение цепей на расстоянии помогает уменьшить взаимную индуктивность, вызванную линиями магнитного потока, но две цепи, разделенные в пространстве, имеют тенденцию «находить друг друга» в магнитном отношении лучше, чем если бы две цепи располагались на плоскости. Две доски, расположенные в точке (т. н. кошачьем углу или по диагонали друг к другу), будут испытывать меньшее сцепление, чем когда они расположены рядом. Сегодня у проектировщиков меньше выбора, где разместить схемы и печатные платы, поскольку компоненты и продукты становятся меньше. Экранирование плат друг от друга будет работать до тех пор, пока экран заземлен. Короткие провода не будут создавать петли (индукторы), как длинные провода, и ток, даже индуцированный ток, всегда будет искать кратчайший путь к земле, поэтому убедитесь, что вы создаете кратчайший путь к земле, чтобы вы знали, где ток будет течь.
