виды, описание схем, а также как самостоятельно сделать устройство управления светом на 220 В на базе контролера attiny13?
Выключатели, которые реагируют на хлопок, ещё называют акустическими или звуковыми, поскольку замыкание цепи происходит при воздействии на чувствительную мембрану приёмника сигнала резкого громкого звука. Несколько лет назад их можно было наблюдать в модных зарубежных кинолентах, а о возможности установки в своём доме оставалось только мечтать. Проблема — в высокой цене, но при сборке из отдельных радиодеталей цена всей системы будет небольшой. Поэтому многие рассматривают вариант конструирования хлопкового выключателя своими руками.Содержание
- 1 Применение
- 2 Виды устройств управления светом
- 2.1 Тип «вилка-розетка»
- 2.2 В корпусе
- 2.3 Без корпуса
- 3 Принцип работы
- 4 Схемы сборки
- 5 Установка устройства
- 6 Как сделать своими руками на Аttiny13 220 В?
Применение
Использование прибора допустимо с разными видами ламп, включая:- светодиодные;
- галогенные;
- энергосберегающие;
- накаливания;
- люминесцентные.
Внимание
Необходимо для исправной и адекватной работы обеспечить тишину в помещении. Поэтому в шумных или общественных местах использование вызовет эффект светомузыки с частым мерцанием.
Чаще всего применяется подобное решение для организации освещения в подвалах, кладовых, длинных коридорах или проходных комнатах с несколькими выходами. Тогда не нужно будет устанавливать выключатель возле каждой двери или монтировать сложные перекрёстные схемы для управления освещением с нескольких точек (о перекрестных выключателях вы можете узнать здесь).
Виды устройств управления светом
Можно встретить различное исполнение акустического выключателя, начиная с встраиваемых миниатюрных моделей, заканчивая изделиями с декоративным коробом для наружного крепления. Для оборудования «умных» домов разработаны целые линейки, но по принципу работы их все относят к таким категориям:- со звуковым датчиком и индикатором движения;
- акустические;
- хлопковые.
Важно
Хлопковые изделия настраиваются на реагирование при определённом количестве и частоте хлопков. Категория считается дешёвой в группе звуковых выключателей, может собираться начинающими радиолюбителями.
Тип «вилка-розетка»
Отличается по назначению и выполняемым функциям. Если акустические выключатели для контроля над освещением используются для монтажа в электрическую цепь светильников, то приборы «вилка-розетка» применяются для любых бытовых приборов.
Принцип действия — реакция на хлопки, что приведёт механизм в действие и замкнёт контакты. На подключённой через такой выключатель вилке появится напряжение в цепи конкретного прибора. - для организации управления группой приборов через удлинитель – система CLAPS EXT;
- при установке на нескольких гнёздах розетки – оборудование типа CLAPS PLUG;
- серия CLAPS — для одиночного прибора;
- суммарная мощность нагрузки не должна превышать 1,1 кВт;
- напряжение в линии приборов или освещения – 220 В.
В корпусе
Такие приборы выпускаются в отдельном пластиковом корпусе, которых скрывает плату с набором электроэлементов, защищает внутреннюю начинку от попадания влаги и загрязнений, пыли. Характеристики:- напряжение – 220В;
- класс защиты корпуса — IP-30;
- диапазон регулирования мощности звука — 30–150 дБ;
- суммарная мощность подключаемых приборов — 300 Вт.
Без корпуса
Имеют вид печатной платы с множеством деталей, которые не закрыты от внешней среды. Это делается, когда выключатель должен монтироваться в подготовленную нишу, причём независимо от метода фиксации. Кодовое название категории бескорпусных выключателей указывается, как CLAPS MAX Free.Совет
Среди преимуществ подобного выполнения детали — большая компактность, удобство монтажа. Технические требования к сети и границе нагрузок — как для устройств с корпусом.
Принцип работы
Прибор состоит из датчика, который должен реагировать на звук. Среди современного оборудования для радиоэлектроники лучше всего с такой задачей справляется только микрофон, размер которого может быть миниатюрным.
Достаточно установить пластичную мембрану, которая будет в результате попадания сферической звуковой волны создавать колебания.
Внутри микрофона после мембраны идут катушка и магнит, причём здесь нужно добиться движения этих элементов относительно друг друга. Тогда создаётся эффект электромагнитной индукции, который генерирует в цепи устройства электрический импульс.
Из-за множества деталей, например, транзисторов или тиристоров, выполняется каскадное многократное усиление импульса до той величины, которая способна активировать электрическую схему хлопкового включателя и замкнуть контакты в линии с электроприборами или освещением.
Реализация простая, труда не составит для мастера, однако Схемы сборки
В зависимости от функционала и опций хлопкового выключателя может быть много разных схем сборки.
Самая простая:- Для получения сигнала (нескольких хлопков нужной громкости и частоты) применяется микрофон.
- Передачей через каскад из деталей выполняется усиление сигнала.
- Посредством компаратора на сигнал после усиления накладывается проверка по пороговому значению, чтобы отсеять шумы или посторонние звуки.
- Для превращения сигнала в электрический импульс требуется его трансформация через конвертацию в длинный сигнал посредством компаратора.
- При первом попадании в цепь выключателя на схеме будет засвечиваться светодиод при соответствии сигнала нужному хлопку. Это выполняется подведением к обнуляющемуся десятичному счётчику реле или светодиода.
Все схемы сборки и инструкции по установке таких выключателей, как инфракрасный, сенсорный, светодиодный, проходной и с подсветкой, вы найдете в отдельных статьях. Мы расскажем вам о принципе работы таких устройств, а также материалах и инструментах для монтажа.
Установка устройства
Монтаж прибора возможен в клавишном выключателе с получением питания от бытовой сети:- Из распределительной коробки выходит нулевой провод для подключения к лампе, а фазный – к самому выключателю.
- Акустический прибор должен устанавливаться в разрыв цепи между выключателем и коробкой. В корпусе светильника монтируется контроллер устройства.
- Ситуация с наличием двух пар проводов на выключателе встречается часто. Нужно определить те, по которым подаётся питание (фаза), а к нулю будут подсоединяться нагрузки – бытовые приборы или освещение.
Как сделать своими руками на Аttiny13 220 В?
Для сборки прибора потребуются:- реле;
- микрофон;
- attiny13 контроллер.
- Устанавливается на плате контроллер attiny13, которая должна крепиться нижним самым правым выходом к батарее, среднему входу микрофона и одной лапке светодиода. Этот же выход идёт на подключение к «—» полюсу батареи.
- С верхней левой ножки контроллера выполняется подведение контакта к левому выходу микрофона и клемме батареи со знаком «+».
- Соединить вторую справа верхнюю лапку контроллера с правым контактом микрофона.
- Самая правая верхняя лапка контроллера припаивается через сопротивление ко второй свободной лапке светодиода, чтобы замкнуть цепь в устройстве.
- Сборка завершена.
Внимание
Чтобы можно было воспользоваться устройством, необходимо его запрограммировать. Для этого на мобильном устройстве настраивается приложение arduino ide с внесением кода, в котором прописываются условия действия прибора в случае получения сигналов.
Внося в код собственные параметры, можно подкорректировать принцип работы самодельного акустического выключателя. Чаще всего устанавливается задержка между хлопками примерно 1–2 секунды, чтобы отсеять другие шумы. Акустические выключатели — всё ещё роскошь. Они не настолько популярны, объёмы производства массового характера не носят. Поэтому цена всё ещё «кусается».
Но из ситуации можно просто выйти – собрать хлопковый выключатель собственными руками. При базовых навыках и знаниях, используя контроллер attiny13, можно сделать всё быстро, с малыми расходами.⚡️Акустический выключатель света хлопком | radiochipi.ru
На чтение 3 мин Опубликовано Обновлено
В радиолюбительской литературе последних лет редко встречаются описания акустических выключателей. Однако интерес к подобным конструкциям существует. Предлагаемая конструкция не претендует на новизну схемных решений, но, несмотря на простоту и доступность элементной базы, показала хорошие практические результаты.
В радиолюбительской литературе последних лет редко встречаются описания акустических выключателей. Однако интерес к подобным конструкциям существует. Предлагаемая конструкция не претендует на новизну схемных решений, но, несмотря на простоту и доступность элементной базы, показала хорошие практические результаты.
Акустический выключатель может использоваться в качестве выключателя освещения либо для коммутации других электрических цепей. Реагируя на громкий звук, например хлопок в ладоши, акустический выключатель переходит из одного состояния в другое, включая или выключая нагрузку.
Акустический выключатель состоит из:
- микрофонного усилителя на транзисторах VT1 и VT2;
- одновибратора на триггере DD1.1;
- триггера DD1.2;
- схемы коммутации, состоящей из транзистора VT3 и симистора VS1.
В качестве датчика звука используется малогабаритный громкоговоритель 0,25ГДШ-2 с сопротивлением звуковой катушки 50 Ом. Вместо него можно использовать капсюль ДЭМ-4М либо телефонный капсюль. Конденсатор С2 ограничивает высокочастотную составляющую сигнала, улучшая помехоустойчивость акустического выключателя. Усиленный сигнал с микрофонного усилителя поступает на вход триггера DD1.1, работающего в режиме одновибратора, который вырабатывает одиночный импульс длительностью около 0,5 с.
Этот импульс поступает на вход триггера DD1.2, который имеет два устойчивых состояния. После каждого входного импульса триггер изменяет состояние на противоположное. Сигнал с выхода триггера управляет транзистором VT3, который, в свою очередь, отпирает симистор VS1, в цепи которого включена нагрузка.
Конструкция и детали
Вместо транзисторов VT1-VT3 можно использовать любые п-р-п транзисторы (от коэффициента усиления h3l3 VT1-VT2, если он менее 40, будет зависеть чувствительность акустического выключателя). Стабилитрон VD2 – любой из серии Д814А- Д814Д, либо других серий, с напряжением стабилизации от 8 до 12 В. Конденсатор С7 должен быть с рабочим напряжением не менее 400 В.
Мощность резистора R10 не более 0,25 Вт, он выполняет защитную функцию, в случае пробоя С7 резистор перегорает, защищая схему от повреждения. Вместо конденсатора С7 можно установить резистор 7,5 кОм 7,5 Вт, как показано на рисунок.2, при этом диод VD4 необходимо исключить. При отсутствии такого мощного резистора его можно собрать из четырех последовательно соединенных резисторов ОМЛТ-2 1,8 кОм.
Вместо симистора можно использовать тиристор, в этом случае схема коммутации будет иметь другой вид (изображение 2). В этой схеме использовать гасящий конденсатор вместо резистора не получится из-за наличия диодного моста в цепи питания. Диоды моста выбирают в зависимости от тока нагрузки. Для диодов КД105 нагрузка не должна превышать 60 Вт. Ввиду большого разброса параметров используемых в схеме приборов КУ208 и КУ201 симистор или тиристор необходимо подобрать по минимальному управляющему току включения (максимальной чувствительности).
Определить чувствительность можно, измеряя сопротивление управляющего перехода омметром, чем больше сопротивление, тем чувствительнее прибор. При малой чувствительности силового прибора вырабатываемого схемой тока управления будет недостаточно для отпирания прибора. Чтобы увеличить ток управления, пришлось бы в схеме изображение 1 уменьшить резистор R8 и увеличить емкость С7 (уменьшить R9 в схеме рисунок 2), что привело бы к увеличению потребляемой мощности.
Акустический выключатель собирают на печатной плате размерами 100×40 мм (изображение З). Печатная плата рассчитана на установку симистора КУ208. При работе с акустическим выключателем не забывайте, что схема находится под напряжением сети 220 В / 50 Гц, поэтому необходимо соблюдать меры безопасности, любые действия необходимо выполнять только при отключенном от сети устройстве!
Хлопковый переключатель своими руками: схема, видео, фото
Чтобы повысить свой комфорт и упростить повседневную жизнь, люди постоянно придумывают новые приспособления. Сегодня мы рассмотрим устройство для удаленного управления полезной нагрузкой с помощью pops. Самодельный ватный выключатель пригодится, например, для включения света в тамбуре или кладовой, где обычно найти нужный выключатель доставляет массу неудобств. Для читателей сайта https://my.electricianexp.com/ru мы подробно расскажем, как сделать такой прибор своими руками, какие детали для этого нужно подготовить, и по какой схеме собрать.
- Схемы сборки
- Видео инструкция
Схемы сборки

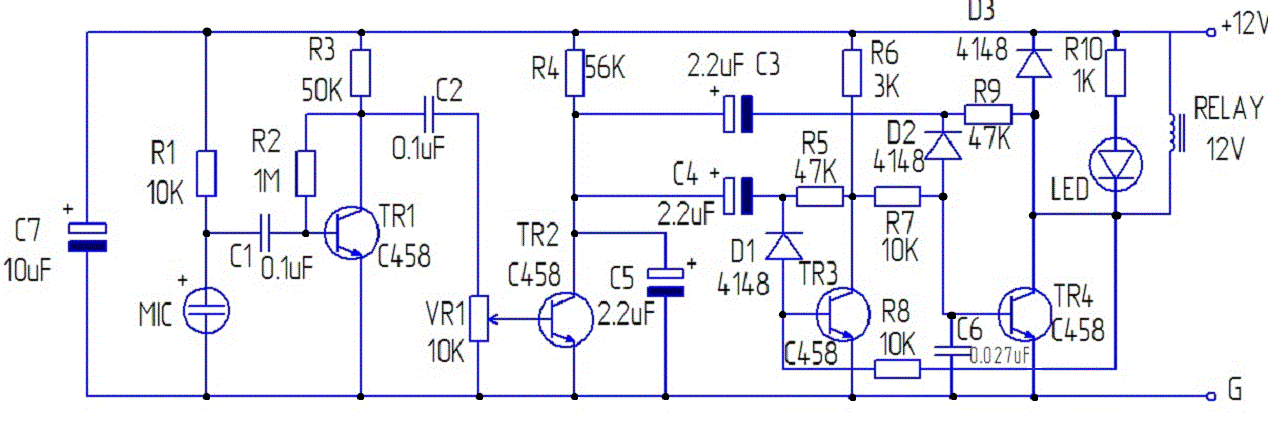

Все ватные или акустические аппараты объединяет наличие в схеме микрофона, который нужен для регистрации звука. Также в конструкции предусмотрен усилитель, триггер или реле времени, для управления выключателем питания.
В данной схеме, работающей от сети 220в, сигнал с электретного микрофона подается на транзистор VT1 для усиления, далее на узел согласования сопротивлений и эмиттерный повторитель на транзисторе VT2. А затем к компаратору и триггеру, собранным на цифровой микросхеме К561ТМ2.
Компаратор необходим для защиты автоматического выключателя от акустического шума; он отсекает слишком короткие или длинные звуки. Сигнал, прошедший через фильтр, изменяет состояние триггера (включено или выключено), а тот в свою очередь через силовой транзистор, реле и тиристор управляет нагрузкой. В качестве него может выступать любая лампа, например, лампа накаливания.
Вот аналогичная схема сборки самодельного хлопкового переключателя — на встроенном таймере.
Для удобства изучения схемы мы выделили на ней основные узлы: микрофонный усилитель на транзисторе КТ3102, компаратор на микросхеме не555, триггер ТМ561 и транзистор КТ3102, управляющий силовым реле.
Не менее интересна самостоятельная сборка акустического реле на микроконтроллере Ардуино и готовые модули к нему, что значительно упростит понимание принципов работы для новичков и позволит более тонко настроить некоторые работы параметры.
Чтобы сделать ватную машину своими руками, необходимо подготовить три платы:
- Arduino Nano; звуковой модуль
- ; Модуль силового реле
- (обратите внимание, что он на 5 вольт).
Также необходим компьютер для загрузки прошивки, USB-кабель, блок питания 5 Вольт (подойдет любая зарядка для телефона). На ПК необходимо установить программу Arduino IDE, для прошивки микроконтроллера. Скачать его можно бесплатно с официального сайта разработчика платы.
Скопировав текст скетча (программы) и вставив его в окно Arduino IDE, можно сразу прошивать контроллер.
Изменив некоторые параметры и переписав устройство, можно подстроить под себя самодельное звуковое реле для стабильной работы. Как видно из схемы, к контроллеру подключено четыре провода: два на питание. Желтый провод, подключенный к контакту 13, предназначен для управления силовым реле. Провод управления от модуля микрофона, подключенный к аналоговому входу A0 контроллера, имеет зеленый цвет.
Микросхема содержит 8 аналоговых входов и 14 цифровых входных/выходных контактов. Для нашего проекта мы взяли A0 и D13, так как при них загорается светодиод на плате Arduino, и хорошо видно, когда на модуль реле подается сигнал.
Скетч Arduino для изготовления аудиореле: Sketch
Меняя значение x в строке if (analogRead(Al)>x), устанавливаем порог чувствительности, максимальное значение которого равно 1024. Внося изменения к линии задержки интервал задержки после скетча изменен. Это устанавливает время готовности к переключению. Кроме того, защитный порог от помех и ложных срабатываний регулируется.
Кроме того, чувствительность микрофона можно регулировать переменным резистором на плате с помощью небольшой отвертки.
Для тестирования и настройки схемы мы взяли плату Arduino UNO, на базе микроконтроллера ATmega238. При этом подойдут любые другие модели, так как мы не используем много выводов на плате, а скетч не требует высокой производительности.
На видео ниже наглядно показан самодельный ватный выключатель, который мы собрали по предоставленной схеме:
Видеоинструкция
Несколько простых идей, позволяющих самостоятельно сделать акустический выключатель света, представлены в видео:
Теперь вы знаете, как сделать ватный переключатель своими руками.
Надеемся, что предоставленные варианты сборки, простейшие схемы и видеоуроки были для вас полезными и интересными!
Читайте также:
- Сборка реле времени своими руками
- Как сделать свет сквозным выключателем
- Системы дистанционного управления освещением
Опубликовано: Обновлено: 07.05.2019 Пока без коментариев
