Хлопковый выключатель «CLAPS» включает свет по хлопку

Выполнена очередная разработка электроники, после которой сразу началось серийное производство и продажа нового типа хлопковых выключателей.​​ Хлопковый выключатель «CLAPS» реагирует только на хлопки руками, полностью исключает ложные срабатывания на посторонние звуки, он был специально разработан для надежного дистанционного включения и выключения света и любых других электроприборов обыкновенными хлопками в ладоши.





Интересной особенностью данной серии выключателей является возможность размещения в одной комнате до 4-х таких выключателей, реагирующих на разное количество сделанных руками хлопков. Например, первый выключатель реагирует на три хлопка, второй – на четыре хлопка, третий – на пять хлопков, а четвертый – на шесть хлопков в ладоши. Нужное количество хлопков (для обращения к конкретному выключателю) обязательно выполняется подряд. Требуемое количество хлопков для срабатывания выключателя выбирается простой перестановкой перемычки на электронной плате выключателя.



Таким образом, хлопками можно включать и выключать не только одну лишь люстру в комнате, но и такие часто используемые бытовые приборы, как вентилятор или увлажнитель, торшер или настольную лампу, музыкальный центр или какую-либо другую аппаратуру. К примеру, тремя хлопками в ладоши вы зажигаете люстру, а сделав четыре хлопка – включаете вентилятор. При этом выключатель, настроенный реагировать на три хлопка, никак не отреагирует на серию из четырех хлопков. Можно даже открывать и закрывать по хлопкам шторы на окне, — это очень завораживает гостей и приносит в вашу жизнь ощущение некого волшебства, — только понадобится соответствующий электропривод, но в наше время это не проблема.



Зачем вам система «умный дом»? Чтобы постоянно ломать голову над тем, как включить свет, чтобы искать потерявшийся пульт или проводить утомительные настройки системы? С выключателем «CLAPS» просто хлопните в ладоши для включения или выключения света! Купить хлопковый выключатель «CLAPS», управляемый хлопками в ладоши, можно прямо сейчас в нашем интернет-магазине. В настоящее время имеются в продаже разные типы хлопковых выключателей серии «CLAPS», отличающиеся лишь корпусами (или отсутствием корпуса), электронная схема у них одинаковая:



• 1. «CLAPS MAX» — универсальный выключатель в пластиковом корпусе;
• 2. «CLAPS MAX Free» — электронная плата от «CLAPS MAX» без корпуса;
• 3. «CLAPS PLUG» — в пластиковом корпусе типа «вилка-розетка»;
• 4. «CLAPS EXT» — в корпусе удлинителя с кабелем 3-5 метров.



Не забывайте, что в нашей компании вы можете заказать качественную разработку и надежное производство, если вам требуется новая, интересная и выгодная для производства электроника.



Сравнение «CLAPS» с другими выключателями по хлопку



Существуют выключатели, называемые «акустическими». Они довольно распространены и дешевы, и их часто выдают за выключатели, управляемые хлопками. Они срабатывают на любой громкий звук, в том числе и на хлопки, разумеется.

Но можно ли называть их хлопковыми выключателями? Можно ли их использовать для включения света или других домашних электроприборов? Оказывается, что на оба вопроса — ответ отрицательный. Они годятся лишь для практических занятий в кружках юных техников, как наглядные пособия, демонстрирующие включение и выключение электрической нагрузки от звука. Но почему же так, спросите вы? Дело в том, что громких звуков у нас дома бывает предостаточно. Все мы иногда включаем музыку или смотрим фильм. Бывает, за стеной соседи делают ремонт, мы закрываем входную дверь, защелкиваем дверцу стиральной или посудомоечной машины, а также СВЧ-печки. Звонит телефон, падает на пол какой-нибудь предмет, кто-нибудь чихает или кашляет и т.д. На все эти звуки будет срабатывать обыкновенный «акустический» выключатель, что не только не упростит вашу жизнь, но будет лишь раздражать вас, не говоря уже о том, что свет попросту может включиться в ваше отсутствие из-за шума от соседей.



Если собираетесь купить другой хлопковый выключатель, то выясните сначала у продавца или производителя, не будет ли их хлопковый выключатель срабатывать на любые громкие звуки.

Некоторые из таких выключателей, скопированных со схем старых радиолюбительских журналов времен СССР, требуют подачи на них напряжения 12В. Об этом вам станет известно только после покупки. То есть, вы должны будете дополнить его блоком питания с выходным напряжением 12В для питания электронной схемы такого горе-выключателя. Некоторые другие выключатели рассчитаны на относительно небольшую нагрузку — до 250Вт, но и при такой нагрузке они довольно сильно нагреваются, особенно летом, что не может быть безопасно в пожарном отношении. К тому же они используют управление нагрузкой методом фазового включения триака (симистора), что сразу делает невозможным их совместное использование с энергосберегающими и светодиодными лампами, не допускающими «диммирования» (в инструкциях на эти лампы есть соответствующая информация). Эти морально устаревшие выключатели во многих случаях просто невозможно будет использовать. Всех указанных недостатков лишены предлагаемые вашему вниманию новые хлопковые выключатели серии «CLAPS».



Внешний вид выключателя «CLAPS»





Корпус этого выключателя, представленного на фото, очень компактный, сравнимый по объему со спичечным коробком, имеет габаритные размеры всего 57x42x24мм, выполнен из пластика. Выключатель «CLAPS», реагирующий на хлопки, благодаря современным технологиям и развитию электроники, удалось сделать настолько компактным, что вы можете поместить его непосредственно в корпусе люстры или, например, внутри напольного вентилятора. Существует также особая версия выключателя «CLAPS», называемая «CLAPS-PLUG» — он выполнен в адаптере вилка-розетка, что очень удобно для быстрого подключения электроприборов, обыкновенно включаемых в электрическую розетку.



Подключение выключателя «CLAPS» к люстре или светильнику



​​Подключение выключателя «CLAPS», управляемого хлопками, совершенно несложное, доступное любому человеку. Выключатель просто подсоединяется к разрыву сетевого кабеля. Вот пример для люстры. Из потолка торчат два провода – вы подключаете их к винтовым клеммам «~220V» выключателя «CLAPS». Из люстры тоже выходят два провода – их вы подключаете к винтовым клеммам «ВЫХОД» выключателя «CLAPS». Уже всё сделали? Можно пользоваться! Аналогично можно выполнить подключение к любым другим бытовым приборам. Помните, что высокое сетевое напряжение ~220V опасно для жизни человека. Перед выполнением каких-либо работ по подсоединению выключателя «CLAPS» обязательно отключите подачу напряжения на электрические провода, к которым выполняется подключение. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки. Вы можете также обратиться к электрику для установки этого выключателя.



К примеру, вы решили подключить CLAPS к люстре, подвешенной на потолке. Обычный механический выключатель останется на стене, как и было раньше, при этом ничего не изменяется в его работе, им по-прежнему можно будет включать и выключать свет в комнате при необходимости. Выключатель CLAPS ставится на два провода, выходящие из потолка, они подключаются к CLAPS. От двух других контактов CLAPS на люстру тоже подключаются два провода. Фактически, можно сказать, что хлопковый выключатель CLAPS ставится в разрыв проводов, идущих из потолка на люстру. Если обычным выключателем на стене Вы выключили ток, то лампы, разумеется, погаснут, так как напряжение вообще не будет поступать на CLAPS. Когда Вы включаете ток обычным выключателем, то CLAPS (при подаче на него напряжения) с небольшой задержкой тоже включит лампы. Оставив обычный механический выключатель в положении «включено», Вы можете управлять светом при помощи хлопков.





Энергосберегающие, светодиодные и другие лампы



А что делать, если вы используете энергосберегающие или светодиодные лампы, на которых написано, что они не могут работать с электронными выключателями? С обычными электронными выключателями такие лампы не смогут работать, всё верно, но электроника выключателя «CLAPS», использующего управление от хлопков в ладоши, была специально разработана для получения возможности управления абсолютно любыми лампами, включая лампы накаливания, галогенные с трансформаторами любого типа, люминесцентные, энергосберегающие и светодиодные лампы.

Поэтому, вы можете совершенно спокойно покупать хлопковый выключатель «CLAPS» для совместного использования с любым типом ламп без каких-либо ограничений.



Мощность нагрузки, подключаемой к хлопковому выключателю «CLAPS»



Следует помнить, что максимальная мощность нагрузки для одного выключателя «CLAPS» не должна превышать указанную на его корпусе — 1100Вт (~220В, 5А). Сейчас выпускается только один вариант выключателя с мощностью 1100Вт. Скорее всего, ваша люстра не потребляет мощность, больше указанной на выключателе, но иногда идеальным решением будет совместное использование двух выключателей «CLAPS» для управления одной люстрой. К примеру, люстра имеет 7 ламп. К одному выключателю можно подключить три лампы, а к другому – 4 лампы. Тогда для включения трех ламп надо будет сделать три хлопка, а для включения четырех ламп – четыре хлопка. Таким образом, если вы сделаете сначала три, а затем четыре хлопка (или наоборот, сначала – четыре хлопка, а затем — три), то включите все лампы. Это удобно и довольно эффектно смотрится. Ведь выключатель, фактически, начинает включать столько ламп, сколько хлопков вы сделаете! Разумеется, перемычки на плате этих выключателей, соответствующие выбору требуемого количества хлопков для управления светом, должны быть установлены в положения 3 и 4 соответственно.



Качество работы выключателя «CLAPS», управляемого хлопками



А не будет ли выключатель «CLAPS» срабатывать не только на хлопки руками, а еще и на какие-нибудь другие звуки? Нет, не будет — ложные срабатывания были полностью исключены, из-за использования в выключателе современного микроконтроллера, быстро и абсолютно точно, в реальном времени, проводящего анализ звуковых колебаний по нескольким критериям оценки, что позволяет практически на 100% исключить ложные срабатывания даже на звуки, очень похожие на хлопки в ладоши. Громкая и ритмичная музыка, хлопки дверями, перфоратор за соседней стеной, бьющаяся об пол посуда соседей сверху, автомобильная сигнализация под окном, упавший стул или кастрюля, громкое чиханье – ничто не помешает нормальной работе выключателя «CLAPS». Выключатель будет реагировать только на хлопок руками, и включать свет по вашей команде.



Безопасность электронного выключателя «CLAPS»



Безопасен ли выключатель света по хлопку «CLAPS»? Да этот выключатель абсолютно безопасен с любой точки зрения. «CLAPS» не излучает радиопомех (то есть радиоволн), как это делают другие электронные выключатели из-за использования в них метода фазового управления нагрузкой. Хлопковый выключатель «CLAPS» совершенно не нагревается, не гудит, не трещит и не издает еще каких-нибудь звуков при работе. Выключатель «CLAPS» защищает вашу домашнюю электрическую сеть ~220В от коротких замыканий стандартным заменяемым плавким предохранителем, расположенным внутри корпуса в держателе. Для подключения проводов используются надежные винтовые зажимные клеммы. В выключателе «CLAPS» применяются только лучшие современные электронные компоненты от ведущих мировых производителей электроники.





Автоматическое отключение «забытого» света



А что будет, если уезжая в незабываемый отпуск на острова посреди океана, вы вдруг забудете выключить свет? Отпуск, возможно, будет несколько испорчен при наличии у вас дома обыкновенного выключателя, но высокотехнологичный выключатель «CLAPS» предоставляет вам функцию автоматического выключения света через 18 часов после его включения. В обычной жизни, как правило, свет не горит непрерывно более 18 часов даже в зимнее время, поэтому автоматически выключен будет только действительно «забытый» светильник или какой-нибудь другой бытовой электроприбор.



Преимущества выключателя «CLAPS»



В чём преимущество выключателя «CLAPS» перед другими конструкциями выключателей, реагирующих на хлопок? Основная разница, а одновременно и причина отсутствия других хлопковых выключателей в широкой продаже — это их частые ложные срабатывания на разные громкие звуки. От этого совершенно избавлен выключатель «CLAPS», срабатывающий только на ритмичные хлопки в ладоши, а не на хлопок от закрытия входной двери, и не реагирующий на звук от падения книги или стула, на громкую музыку, на работу перфоратора за стеной и прочие звуки.



Выключатель «CLAPS» или выключатель с голосовым управлением



Что выбрать — выключатель «CLAPS», управляемый хлопками, или управляемый голосом выключатель? Длительное использование голосового выключателя показало, что несколько проще включить свет рукой, чем четко выговаривать ключевую фразу, а только затем, после полученного от выключателя приглашения, произносить команду на включение света. Еще следует заметить, что ваш голос после разных жизненных ситуаций (например, после сна) не всегда будет достаточно разборчивый, что весьма затруднит его распознавание даже близкими людьми, а хлопки — они так и останутся хлопками, которые выключатель «CLAPS» всегда сможет легко и точно распознать. Впрочем, выбор всегда остается за вами.



Работа выключателя «CLAPS» при перебоях в электроснабжении



Что будет, если свет «моргнет», как это иногда случается? Выключатель «CLAPS» при очень кратковременном отсутствии энергии в сети не изменит своего состояния. То есть, если свет был включен – лампы продолжат гореть после «моргания», если свет был выключен – лампы останутся выключены. От вас не потребуется никаких действий в такой ситуации. Если же энергия пропадет на время более нескольких секунд, это скорее всего будет означать, что подача энергии в квартиру выключена на неопределенное время в связи с неисправностью на линии или текущим ремонтом. В этом случае, после восстановления подачи электроэнергии, хлопковый выключатель «CLAPS» оставит лампы выключенными в любом случае, независимо от того, был включен или выключен свет до перебоя в электроснабжении.





Практическая польза от хлопкового выключателя



Есть ли реальная, практическая польза от разработки электроники для выключателя «CLAPS» или это всего лишь очередная эффектная игрушка, которая быстро надоест и станет бессмысленной? К примеру, вы решили заменить старые шкафы, которые стояли на некотором расстоянии от стены, чтобы можно было просунуть руку к выключателю, но современный шкаф купе, монтируемый к стене, полностью скроет ваш выключатель, который окажется внутри шкафа. Открывать и закрывать шкаф для управления светом — это весьма неудобно. Но зачем вам это делать? Просто установите выключатель по хлопку «CLAPS».



Многие покупатели, не зная о существовании современных выключателей «CLAPS», для решения подобных проблем ищут дистанционные выключатели с пультом, но пульт часто теряется, в нем надо периодически менять батарейки, а ваши руки, которыми вы можете похлопать для включения света, всегда на месте, и батарейки им менять не надо.



Существует множество ситуаций, в которых использование выключателя, легко управляемого обыкновенными хлопками, может оказать вам неоценимую помощь. Давайте вспомним разные примеры из жизни. Вы простудились и заболели или просто прилегли отдохнуть в постель, укрылись одеялом, почувствовали, что засыпаете, а свет горит и мешает вам нормально спать. Просто хлопните в ладоши нужное число раз, и свет погаснет.



Вы удобно устроились перед телевизором для просмотра интересного фильма или другой передачи, взяли соответствующих закусок и напитков, начался фильм, и тут вы понимаете, что свет создает блики на экране и мешает вам. Так не хочется вставать, а надо подниматься. Кому это надо? Уж точно не вам, если у вас установлен выключатель «CLAPS», который легко погасит свет по вашим хлопкам.



Ребенок не может дотянуться до выключателя? Ему приходится залезать на стул, чтобы включить свет? Думаете, это удобно и безопасно? Решение проблемы — управление освещением по хлопку руками.



Другая ситуация — вы напряженно работаете, не отвлекаясь на посторонние дела, чтобы не потерять ведущую мысль, и вот замечаете, что уже стемнело, и надо бы включить свет. Что проще — хлопните в ладоши и выключатель «CLAPS» зажжет свет в комнате.



Вы читаете перед сном? Не надоело каждый раз вставать и выключать свет? Теперь вы знаете, что надо делать — установите дистанционный выключатель «CLAPS», управляемый хлопками, и наслаждайтесь жизнью без проблем.



Вы принимаете гостей? Хотите их удивить? Нет ничего проще — ведь у вас есть настоящий выключатель «CLAPS», а они всё еще испытывают неудобства, включая свет по-старинке механическим выключателем.



​​В вашей прихожей выключатель расположен довольно далеко от двери? Входя в квартиру, вы испытываете неудобства о того, что вошли в темное помещение? Сначала вам надо снять обувь, чтобы не наследить, а только потом вы пойдете к выключателю. Опять «надо», опять какие-то условности и ограничения? Сколько можно жить, делая всё, как надо неизвестно кому? Начните жить, как хочется вам — открыв дверь в квартиру, хлопните в ладоши, и ваш любимый дом радостно встретит вас зажженным светом.



Как установить количество хлопков для срабатывания выключателя



На электронной плате выключателя «CLAPS» есть разъем, на контакты которого устанавливается перемычка. В зависимости от того, какие контакты замыкает перемычка, выключатель будет реагировать на то или иное количество хлопков. Доступен выбор между тремя, четырьмя, пятью и шестью хлопками:





Этой же перемычкой можно выбрать специальный режим (срабатывание на 3 хлопка), при котором выключатель будет по умолчанию включать нагрузку (свет) при подаче напряжения. При всех других положениях перемычки, при подаче напряжения на выключатель, например, после перебоя в снабжении электроэнергией, выключатель будет оставлять нагрузку выключенной. При кратковременных «морганиях» света выключатель (при любом выбранном режиме) не будет изменять своего текущего состояния.





Выпускается также особый вариант исполнения хлопкового выключателя — «CLAPS PLUG», удобный для быстрого подключения любого электроприбора к любой розетке. Он собран в корпусе типа «вилка-розетка», то есть он вставляется в любую розетку, а в него подключается любой электроприбор, который будет управляться хлопками. В версии выключателя «CLAPS PLUG» (адаптер «вилка-розетка») перемычка для выбора количества хлопков отсутствует, а выключатель постоянно настроен на срабатывание (включение и выключение) от 3-х хлопков в ладоши. Также постоянно настроен на три хлопка выключатель «CLAPS EXT», который производится к корпусе электрического удлинителя с несколькими розетками.



Где купить хлопковый выключатель «CLAPS»



Купить хлопковые выключатели семейства «CLAPS», легко и надежно управляемые хлопками в ладоши, а также акустические (звуковые) выключатели) «SONIC», можно прямо сейчас в разделе «электронные выключатели» нашего интернет-магазина: https://claps.me/catalog/elektronnye-vyklyuchateli/. «CLAPS» является торговой маркой, все права на выключатель «CLAPS» защищены законом, копирование любых материалов запрещено.



Проект N41. Разработка электроники для хлопковых выключателей «CLAPS» — оригинальных электронных устройств современного «умного дома», управляемых хлопками в ладоши, выполнена разработчиком электроники Александром Петровичем Протопоповым, г. Москва, сайт автора: https://razrabotka.pro.



Как сделать хлопковый выключатель света своими руками: виды, схемы, установка

Выключатели, которые реагируют на хлопок, ещё называют акустическими или звуковыми, поскольку замыкание цепи происходит при воздействии на чувствительную мембрану приёмника сигнала резкого громкого звука. Несколько лет назад их можно было наблюдать в модных зарубежных кинолентах, а о возможности установки в своём доме оставалось только мечтать. Проблема — в высокой цене, но при сборке из отдельных радиодеталей цена всей системы будет небольшой. Поэтому многие рассматривают вариант конструирования хлопкового выключателя своими руками.

Применение

Использование прибора допустимо с разными видами ламп, включая:

• светодиодные,
• галогенные,
• энергосберегающие,
• накаливания,
• люминесцентные.

Чтобы устройство работало, необходимо обеспечить условия: сеть с напряжением 220 В, максимальную величину суммарной мощности освещения до 0,3 кВт и температурный диапазон в помещении от 20 °C мороза до 40 °C тепла. Большинство моделей выключателей акустического типа имеют габариты примерно 3х5 см с толщиной до 2 см, что примерно равно спичечной коробке. Это позволяет устанавливать устройство с любым видом светильников и люстр. ВниманиеНеобходимо для исправной и адекватной работы обеспечить тишину в помещении. Поэтому в шумных или общественных местах использование вызовет эффект светомузыки с частым мерцанием. Чаще всего применяется подобное решение для организации освещения в подвалах, кладовых, длинных коридорах или проходных комнатах с несколькими выходами. Тогда не нужно будет устанавливать выключатель возле каждой двери или монтировать сложные перекрёстные схемы для управления освещением с нескольких точек. Особенность акустического выключателя — в его автономности, поскольку дополнительной проводки, как для классических настенных устройств механического или сенсорного типа, не потребуется. Очень удобно оборудовать ими детские, спальни, так как для выключения света не потребуется ставать с кровати, не нужно выводить дополнительный выключатель к кровати или оснащать его пультом, что значительно дороже за счёт сложности и цены «умных» приборов. Если в семье есть маленькие дети, то чтобы они не баловались со светом, такие выключатели будут им недоступны. Дополнительно организовывается защита, так как контакт с электропроводкой сведётся к минимуму.

Виды устройств управления светом

Можно встретить различное исполнение акустического выключателя, начиная с встраиваемых миниатюрных моделей, заканчивая изделиями с декоративным коробом для наружного крепления. Для оборудования «умных» домов разработаны целые линейки, но по принципу работы их все относят к таким категориям:

• со звуковым датчиком и индикатором движения,
• акустические,
• хлопковые.

Первый тип сложнее в исполнении и сборке, что определяет и высокую цену. Однако при работе будут отсеиваться различные звуки, на которые не будет выполняться замыкание цепи. В акустических системах для активации применяются голосовые команды. В блок памяти вносится набор команд, которые обрабатываются логическим аппаратом и программным обеспечением. Цена их сравнительно высокая. ВажноХлопковые изделия настраиваются на реагирование при определённом количестве и частоте хлопков. Категория считается дешёвой в группе звуковых выключателей, может собираться начинающими радиолюбителями. Для самостоятельной сборки необходимо выбирать простые схемы, поскольку часто сложные будут обходиться дороже, чем готовые фабричные.

Тип «вилка-розетка»

Отличается по назначению и выполняемым функциям. Если акустические выключатели для контроля над освещением используются для монтажа в электрическую цепь светильников, то приборы «вилка-розетка» применяются для любых бытовых приборов. Принцип действия — реакция на хлопки, что приведёт механизм в действие и замкнёт контакты. На подключённой через такой выключатель вилке появится напряжение в цепи конкретного прибора. Вид устройства должен соответствовать таким характеристикам:

• для организации управления группой приборов через удлинитель – система CLAPS EXT,
• при установке на нескольких гнёздах розетки – оборудование типа CLAPS PLUG,
• серия CLAPS — для одиночного прибора,
• суммарная мощность нагрузки не должна превышать 1,1 кВт,
• напряжение в линии приборов или освещения – 220 В.

В корпусе

Такие приборы выпускаются в отдельном пластиковом корпусе, которых скрывает плату с набором электроэлементов, защищает внутреннюю начинку от попадания влаги и загрязнений, пыли. Характеристики:

• напряжение – 220В,
• класс защиты корпуса — IP-30,
• диапазон регулирования мощности звука — 30–150 дБ,
• суммарная мощность подключаемых приборов — 300 Вт.

Для монтажа такого выключателя потребуется продумать метод фиксации на осветительный прибор: прикручиванием к потолочному перекрытию на саморезы, приклеиванием на двухсторонний скотч или клей (жидкие гвозди) и т. п. Габариты прибора составляют примерно 4х5 см с толщиной до 2 см, возможен скрытый монтаж.

Без корпуса

Имеют вид печатной платы с множеством деталей, которые не закрыты от внешней среды. Это делается, когда выключатель должен монтироваться в подготовленную нишу, причём независимо от метода фиксации. Кодовое название категории бескорпусных выключателей указывается, как CLAPS MAX Free. СоветСреди преимуществ подобного выполнения детали — большая компактность, удобство монтажа. Технические требования к сети и границе нагрузок — как для устройств с корпусом.

Принцип работы

Прибор состоит из датчика, который должен реагировать на звук. Среди современного оборудования для радиоэлектроники лучше всего с такой задачей справляется только микрофон, размер которого может быть миниатюрным. Достаточно установить пластичную мембрану, которая будет в результате попадания сферической звуковой волны создавать колебания. Внутри микрофона после мембраны идут катушка и магнит, причём здесь нужно добиться движения этих элементов относительно друг друга. Тогда создаётся эффект электромагнитной индукции, который генерирует в цепи устройства электрический импульс. Из-за множества деталей, например, транзисторов или тиристоров, выполняется каскадное многократное усиление импульса до той величины, которая способна активировать электрическую схему хлопкового включателя и замкнуть контакты в линии с электроприборами или освещением. Реализация простая, труда не составит для мастера, однако новичкам необходимо пользоваться схемами и рекомендациями по сборке электросхем. В качестве микрофона может использоваться микрофон со старых телефонов, гаджетов и других приборов.

Схемы сборки

В зависимости от функционала и опций хлопкового выключателя может быть много разных схем сборки. Самая простая:

• Для получения сигнала (нескольких хлопков нужной громкости и частоты) применяется микрофон.
• Передачей через каскад из деталей выполняется усиление сигнала.
• Посредством компаратора на сигнал после усиления накладывается проверка по пороговому значению, чтобы отсеять шумы или посторонние звуки.
• Для превращения сигнала в электрический импульс требуется его трансформация через конвертацию в длинный сигнал посредством компаратора.
• При первом попадании в цепь выключателя на схеме будет засвечиваться светодиод при соответствии сигнала нужному хлопку. Это выполняется подведением к обнуляющемуся десятичному счётчику реле или светодиода.

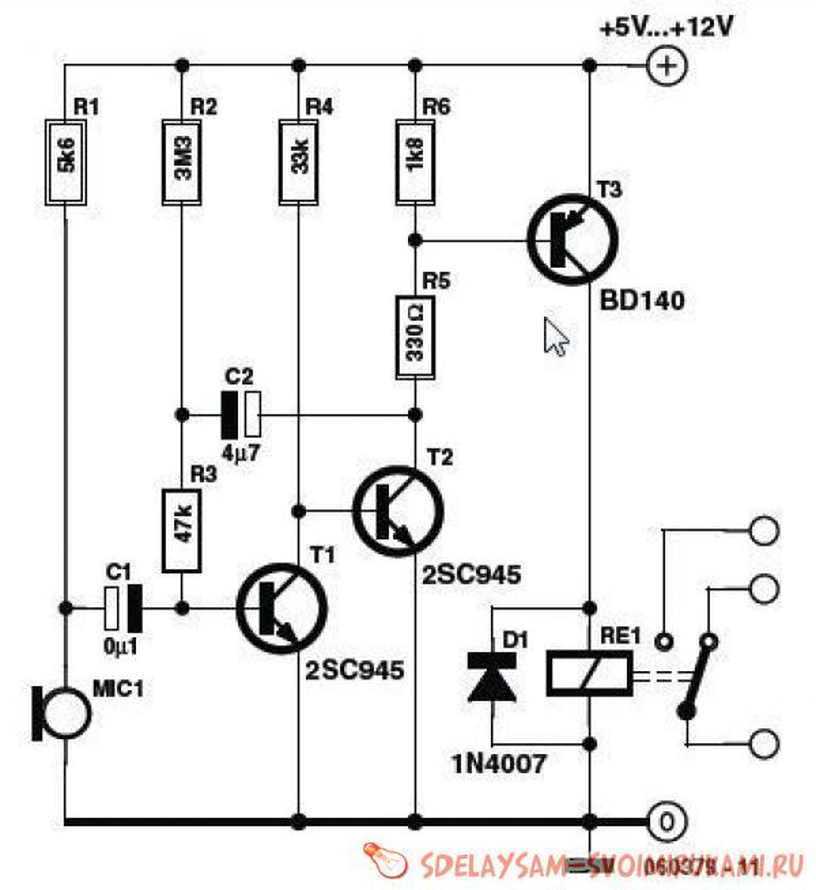

Фото схем:

Установка устройства

Монтаж прибора возможен в клавишном выключателе с получением питания от бытовой сети:

1. Из распределительной коробки выходит нулевой провод для подключения к лампе, а фазный – к самому выключателю.
2. Акустический прибор должен устанавливаться в разрыв цепи между выключателем и коробкой. В корпусе светильника монтируется контроллер устройства.
3. Ситуация с наличием двух пар проводов на выключателе встречается часто. Нужно определить те, по которым подаётся питание (фаза), а к нулю будут подсоединяться нагрузки – бытовые приборы или освещение.

При такой фиксации прибора должна выполняться обмотка или крепление в клеммах выключателя, поскольку пайку применить невозможно.

Как сделать своими руками на Аttiny13 220 В?

Для сборки прибора потребуются:

• реле,
• микрофон,
• attiny13 контроллер.

Будет использоваться такая схема подключения блоков:

1. Устанавливается на плате контроллер attiny13, которая должна крепиться нижним самым правым выходом к батарее, среднему входу микрофона и одной лапке светодиода. Этот же выход идёт на подключение к «—» полюсу батареи.
2. С верхней левой ножки контроллера выполняется подведение контакта к левому выходу микрофона и клемме батареи со знаком «+».
3. Соединить вторую справа верхнюю лапку контроллера с правым контактом микрофона.
4. Самая правая верхняя лапка контроллера припаивается через сопротивление ко второй свободной лапке светодиода, чтобы замкнуть цепь в устройстве.
5. Сборка завершена.

Аналогичную функцию вместо светодиода может выполнять реле таких же параметров. ВниманиеЧтобы можно было воспользоваться устройством, необходимо его запрограммировать. Для этого на мобильном устройстве настраивается приложение arduino ide с внесением кода, в котором прописываются условия действия прибора в случае получения сигналов. Внося в код собственные параметры, можно подкорректировать принцип работы самодельного акустического выключателя. Чаще всего устанавливается задержка между хлопками примерно 1–2 секунды, чтобы отсеять другие шумы. Акустические выключатели — всё ещё роскошь. Они не настолько популярны, объёмы производства массового характера не носят. Поэтому цена всё ещё «кусается». Но из ситуации можно просто выйти – собрать хлопковый выключатель собственными руками. При базовых навыках и знаниях, используя контроллер attiny13, можно сделать всё быстро, с малыми расходами.
