ГОСТ 25762-83. Обработка резанием. Термины, определения и обозначения общих понятий (74680)

---

Термин	Обозначение	Определение
86. Коэффициент укоро­чения стружки	К/	Отношение длины срезаемого слоя к длине стружки
87. Направление схода стружки	——	Направление движения стружки в плоскости, касательной к передней поверхности лезвия
88. Угол схода стружки	у Сила ре	Угол в плоскости, касательной к передней поверхности лезвия, между направлением схода стружки и сле­дом главной секущей плоскости з а н и я
89. Сила резания	р	Равнодействующая сил, действую­щих на режущей инструмент при об­работке резанием
90. Главная составляю­щая силы резания	Рг	Составляющая силы резания, сов­падающая по направлению со ско­ростью главного движения резания в вершине лезвия
91. Касательная состав­ляющая силы реза­ния Ндп. Тангенциальная составляющая силы резания		Главная составляющая силы реза­ния при вращательном главном дви­жении резания
92. Осевая составляю­щая силы резания	РХ	Составляющая силы резания, па­раллельная оси главного вращатель­ного движения резания
93. Радиальная состав­ляющая силы реза­ния	РУ	Составляющая силы резания, нап­равленная по радиусу главного вра­щательного движения резания в вер-

шине лезвия

Обработка резанием

Элементы движений в процессе резания
при обтачивании

/—режущая кромка; 2—
лезвие; 3—стружка; 4—за-
готовка

Черт.

рабочая плоскость Р _s; 4—рассмат-
риваемая точка режущей кромки; 5—направление ско-
рости движения подачи

Черт.

2

Элементы движений в процессе
резания при периферийном
фрезеровании

1—направление скорости результирующего

движения резания; 2—направление скоро­сти главного движения резания; 3—рабочая плоскость Р _s; 4—рассматриваемая точка режущей кромки; 5—направление скорости

движения подачи

Черт. 3Элементы движений в процессе резания при
фрезеровании концевой угловой фрезой

Элементы движений в процессе резания

при сверлении

I—направление скорости результирующего дви­жения резания; 2—направление скорости глав­ного движения резания; 3—рабочая плоскость P_s; 4— рассматриваемая точка режущей кром­ки; 5—направление скорости движения подачи

Черт. 5

Поверхность резания и поверхность главного движения

/—поверхность резания R; 2—поверхность главного движения R

Черт. 6Системы координат и координатные плоскости при фасонном точении

Инструментальная система координат

Кинематическая система координат

Статическая система координат

Черт. 7

Стр. 20 ГОСТ 25762—83

Системы координат и координатные плоскости при ротационном точении
Инструментальная система Статическая система Кинематическая система

координат координат координат

Черт. 8

ГОСТ 25762—83 Стр. 21

К

Стр. 22 ГОСТ 25762—83

Черт. 9

оординатные плоскости при точении
Статическая система координат Кинематическая система координат

Координатные плоскости при периферийном фрезеровании

Статическая система координат Кинематическая система координат

ГОСТ 25762—83 Стр. 23

Координатные плоскости при фасонном фрезеровании

С

Стр. 24 ГОСТ 2S762—83

Черт. 11

татическая система координат Кинематическая система координат

Координатные плоскости при сверлении
Статическая система координат Кинематическая система координатЧерт. 12

ГОСТ 25761—83 Стр. 25

1

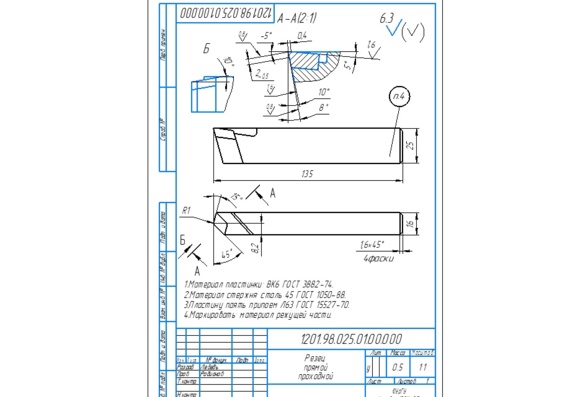

Геометрические элементы

токарного резца

Геометрические элементы
цилиндрической фрезы

—передняя поверхность лезвия Д-р 2—главная режущая кромка К; 3— вспомогательная режущая кромка К’ 4—главная задняя поверхность лезвия 4 _а ; 5—вспомогательная зад­

няя поверхность лезвия А_а; 6— вершина лезвия

Черт. 14

1—передняя поверхность лезвия

4 7 ; 2—главная режущая кромка К; 3—вспомогательная режущая кромка К’; 4—главная задняя по­верхность лезвия А ₉; 5—вспомо­гательная задняя поверхность лезвия

А_а; б—вершина лезвия

Черт. ; 2—главная режущая кромка К;

3—вспомогательная режущая кромка 4—главная задняя поверхность

п

лезвия Л_а; 5—вспомогательная задняя поверхность лезвия А_а; 6—вершина
лезвияВ

ГОСТ 25762—83 Стр. 29

Углы торцовой фрезы со вставными зубьями

Вид на основную плоскость

координат

Статическая система координат

ГОСТ 25762—83 Стр. 31

Углы сверла

Кинематическая система координат

Черт. 20

Углы торцовой фрезы

со вставными квадратными пластинами

Черт. 21

ПРИЛОЖЕНИЕ 1

Справочное

Таблица буквенных обозначений элементов обработки
резанием, плоскостей и величин, установленных в настоящем стандарте,
и соответствующих им обозначений по стандарту И СО 3002/1—77

Номер термина		Термин	Обозначение
ГОСТ 25762—83	ИСО 3002/1-77		ГОСТ 25762—83	ИСО 3002/1-77
5	1. 6.1	Главное движение реза­ния	Dr	—
6	1.6.1.2	Скорость главного дви­жения резания	V	V
7	1.6.2	Движение подачи	Ds
8	1.6.2.2	Скорость движения по­дачи	vs	vf
9	1.6.2	Подача	S	—
10	—	Подача на оборот	s o	—
11	—	Подача на зуб	Sz	—
12	—	Подача на ход	Sx	—
13	—	Подача на двойной ход	■$SX	—
14	—	Касательное движение	DK	—
15	—	Скорость касательного движения	vK	—
16	1. 6.3	Результирующее дви­жение резания	De	—
17	—	Скорость результирую­щего движения резания	ve	—
18	—	Путь резания	I	—
19	—	Поверхность резания	R	—
20	—	Поверхность главного движения	Rr
21	2. 2.2	Рабочая плоскость	Ps	Pfl
22	1.6.5	Угол скорости резания	T)	-‘I
23	1.6.4	Угол подачи		4>
27	2.1.1	Основная плоскость	Pv	P;
28	—	Инструментальная ос­новная плоскость		—

Номер термина		Термин	Обозначение
ГОСТ 25762—83	ИСО 3002/1-77		гост 25762—83	ИСО 3002/1-77
29	—	Статическая основная плоскость	Рус	—
30	—	Кинематическая основ­ная плоскость	РУК	Pzl
31	2. 1.4	Плоскость резания	Рп	ps
32	—	Инструментальная пло­скость резания	Рпя	—
33	—	Статическая плоскость резания	РПС	—.
34	2.2.4	Кинематическая плос­кость резания	Рпк	Psi
35	2. 1.6	Главная секущая плоскость	р.	р0
36	—	Инструментальная глав­ная секущая плоскость	Р.Я	—
37	•—	Статическая главная секущая плоскость	Р.С	—
38	2.2.6	Кинематическая глав­ная секущая плоскость	Р.к	Pol
39	2. 1.5	Нормальная секущая плоскость	Рк	Рп
40	—	Секущая плоскость схода стружки	Рс	—
42	—	Площадь срезаемого слоя	f	—
43	2.1.5	Толщина срезаемого слоя	а	—
44	—	Ширина срезаемого слоя	ь	—
45	1. 3.1	Передняя поверхность		А
46	1.3.1	Задняя поверхность		Ал
47	1.4.1	Режущая кромка	К	——
48	1.4.1.1	Главная режущая кром­ка	К	—
49	1. 4.1.2	Вспомогательная режу­щая кромка	К’	S’
50	1.3.2	Главная задняя поверх­ность
51	1.3.2	Вспомогательная зад­няя поверхность

Номер термина		Термин	Обозначение
ГОСТ 25762—83	ИСО 3002/1-77		гост 25762—83	ИСО 3002/1-77
52	1. 5.4	Радиус округления ре­жущей кромки	Р	Гк
54	1.5.1	Радиус вершины	Гв	Гі
55	1.5.1	Передний угол	7	—
56	3.1.2.1	Нормальный передний угол	7н	—
57	—	Главный передний угол	7	—
58	3. 1.2.4	Инструментальный глав­ный передний угол	7и	—
59	—	Статический главный передний угол	7с	—
60	3.2.2.4	Кинематический глав­ный передний угол	7к	7oz
61	—	Рабочий кинематиче­ ский передний угол	Тр	—
62	3. 2.2.4	Задний угол	а	—
63	3.1.4.1	Нормальный задний угол	ан	ал
64	—	Главный задний угол	а	—
65	3.1.4.4	Инстр ументальный главный задний угол	аи	«о
66	—	Статический главный задний угол	ас	—
67	3. 2.4.4	Кинематический глав­ный задний угол	«к	«ОІ
68	—	Рабочий кинематиче­ ский задний угол	ар	—
69	—	Угол заострения	₽	—
70	3.1.3.1	Нормальный угол за­острения	Рн
71	—	Главный угол заостре­ния	р	—
72	3. 1.3.4	Инструментальный гла­вный угол заострения	Ри	Ро
73	—	Статический главный угол заострения	Рс	—’
74	3.2.3.4	Кинематический глав­ный угол заострения	Ри	PoZ
75	—	Угол наклона кромки	X
