Самодельные фонарики своими руками — 60 фото и видео как сделать эффективное устройство

Самодельные фонарики своими руками: простые и мощные, габаритные и мини. Пошаговая инструкция, как сделать фонарик из подручного материала, простые схемы ультрафиолетовых и светодиодных фонарей, все это будет интересно начинающему самоделкину.

Самодельные фонарики своими руками это практичная и долговечная вещь. Незаменима в быту или вечерней прогулке.

С помощью простых схем, можно сделать долговечный фонарик с качественной сборкой и минимальными затратами. Размеры и мощность выбирает сам сборщик.

• Самодельные фонарики

• Мини фонарик брелок

• Фонарик на 3 ватта в колбе от шприца

• Схема для сборки

• Фото самодельных фонариков своими руками

Самодельные фонарики

Собрать ультрафиолетовый и светодиодный фонарь довольно просто. Главное понять, как работает схема, какие элементы являются самыми необходимыми. Размеры, мощность можно выбирать в зависимости от использования.

Самая простая схема состоит из питания и светодиода, для удобства сюда можно добавить кнопку включения. Это рабочая конструкция, но для мини фонарей, например, в зажигалке или игрушке.

Если добавить резистор, линзы, охладитель, можно сделать простой и мощный фонарик своими руками. Использовать его в быту дома, осветить сарай, гараж, погреб при необходимости или на улице в суровую погоду.

Мини фонарик брелок

Очень удобный, портативный, яркий, способен работать бесперебойно несколько часов. Поможет открыть дверь в темном поезде, спасет в любой форс-мажорной ситуации с резким отключением света.

Схемы и чертежи как сделать фонарик своими руками разной сложности, это самый простой способ, поэтому достаточно словесного описания. Подойдет для начинающего мастера.

Для этого нам понадобится:

• Светодиод;
• Три батарейки таблетки;
• Термоусадочная трубка;
• Канцелярская игла;
• Паяльник;
•  Зажигалка;
•  Пинцет;
•  Плоскогубцы.

Найти у светодиода, мощностью 1 ватт, минус и припаять к минусу на батарейке. Размер батарейки должен соответствовать окружности светодиода.

Выгнуть клемму с припаянной таблеткой, уложить на площадку светодиод. Прикладываем к получившейся конструкции еще две таблетки, проверяем наш фонарь на работоспособность. Если светит, то схема работает и мы на верном пути, можно продолжить сборы.

Надеть термоусадочную трубку на изделие оставив свободную клемму, прогреть зажигалкой для уплотнения конструкции.

К свободному контакту припаять канцелярскую иглу, откусить плоскогубцами верхнюю шляпку.

Из остатка иглы сделать кольцо конец которого будет устремлен к плюсовой клемме верхней таблетки. Надеть маленькое колечко на изогнутую часть, впоследствии оно послужит креплением к ключу.

Завершающим этапом будет маскировка и отсекание лишнего. Для этого нужно надеть усадочную трубку на фонарик, прогреть зажигалкой и отрезать лишнее.

Для включения достаточно нажать на корпус и мини фонарик брелок будет светить.

Фонарик на 3 ватта в колбе от шприца

Увидев из чего можно сделать фонарик своими руками можно прийти в удивление, стоимость самодельного гаджета не превысит одного доллара, но эффективность оправдает все ожидания. Самостоятельная сборка подразумевает качество, соответственно долгий срок эксплуатации.

Принцип работы заключается в подключении к аккумулятору через сопротивление в 3 Ом. Заряжает аккумулятор электронный блок, контролирует процесс микромодуль.

Какие нам понадобятся детали:

• Колба от шприца;
• Линзы;
• Светодиод;
• Кнопка включения;
• Регистр;
• Блок подзарядки;
• Алюминиевая пластина;
• Медные провода;
• Аккумулятор;
• Клей и жидкие гвозди.

Вспомогательные инструменты:

• Паяльник;
• Бормашина;
• Термопистолет;
• Зажигалка.

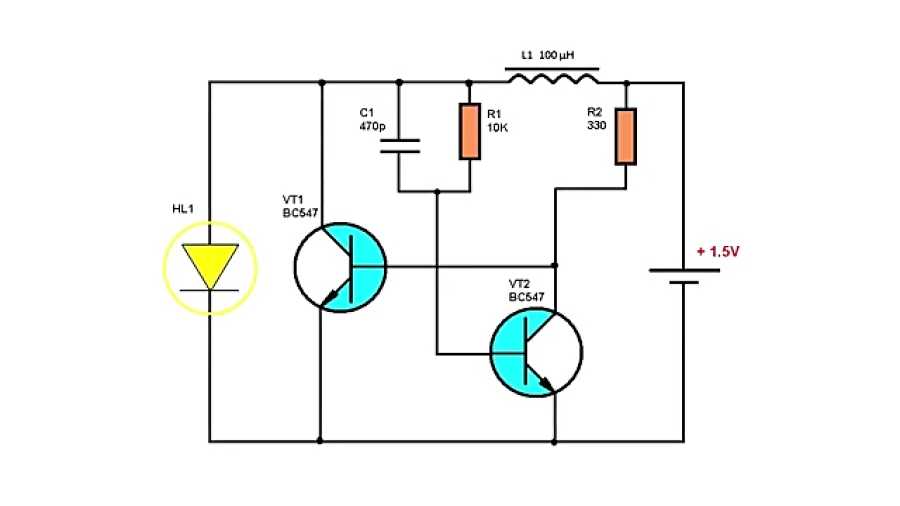

Схема для сборки

Чтобы светодиод работал бесперебойно, необходимо обеспечить его охлаждение. Для этого нужно взять алюминиевую пластину, с помощью колпака для линз, начертить шаблон тыльной стороны, окружность, внутри пазы и два отверстия, все это вырезать. Приклеить алюминиевый шаблон к колпачку.

К полюсам светодиода припаиваем провода, на место спайки одеваем усадочную трубку и прогреваем зажигалкой. Одеваем светодиод на колпачок с внутренней стороны.

Обрезаем носик в колбе от шприца, сверлим два отверстия для проводов. Одеваем колпак на колбу предварительно просунув во внутрь провода. Место соединения фиксировать жидкими гвоздями.

На аккумулятор клеем контактные клеммы, вставляем ее в короб. Плотно усаживаем все детали в корпус, зажимая медные контакты.

Блок зарядки делим пополам, складываем, пропаиваем разомкнутые контакты. Припаиваем регистр, подсоединяем к кнопке включателя.

Оставшиеся свободные провода соединяем с платой по схеме соблюдая полярность.

Микросхему аккуратно помещаем в корпус, кнопку и разобьем для зарядки оставляем наполовину снаружи. Свободное место заливаем термоклеем, вставляем линзы.

Через несколько часов клей остынет и можно подключить фонарик к зарядному устройству.

Ознакомившись с идеями и фото лучших самодельных фонариков, можно выбрать для себя самый удобный практичный вариант.

Для изготовления мощного прибора, достаточно приобрести несколько недорогих элементов, остальные материалы снять со старых образцов. Фонарики своими руками это гарантия качества и интересный опыт.

Фото самодельных фонариков своими руками

СВЕТОДИОДНЫЕ ФОНАРИКИ СВОИМИ РУКАМИ

Астрономический фонарь

   Как правило, от электрических фонарей желательно получить максимальную яркость свечения. Однако иногда требуется освещение, которое минимально нарушит адаптацию зрения к темноте. Как известно, человеческий глаз может менять свою светочувствительность в довольно широких пределах. Это позволяет с одной стороны видеть в сумерках и при плохом освещении, а с другой стороны не ослепнуть в яркий солнечный день. Если ночью выйти из хорошо освещенного помещения на улицу, то первые мгновения почти ничего не будет видно, но постепенного глаза приспособятся к новым условиям. Полная адаптация зрения к темноте занимает около одного часа, после нее глаз достигает максимальной чувствительности, которая в 200 тыс. раз выше дневной. В таких условиях даже кратковременное воздействие яркого света (включение карманного фонаря, фары автомобиля) сильно снижает чувствительность глаз. Однако даже при полной адаптации к темноте бывает необходимо, к примеру, прочитать карту, подсветить шкалу прибора и тому подобное, а для этого требуется искусственное освещение. Поэтому любителям астрономии, а также всем кому необходимо рассмотреть, что-то в условиях плохого освещения требуется не яркий фонарь.

   При изготовлении астрономического фонаря не следует стремиться к излишней миниатюризации. Корпус астрономического фонаря должен быть светлым и достаточно крупным, так что бы в условиях плохого освещения его можно было легко найти (иначе уронишь под ноги и будешь фонарик полчаса искать). В качестве корпуса использована дорожная мыльницы. Выключатели должны быть такими, что бы их было легко использовать на ощупь и в перчатках.

   Глаз максимально чувствителен к свету с длинной волны 550 нм (зеленый свет), а в темноте максимум чувствительности глаза смещается в сторону коротких волн до 510 нм (эффект Пуркинье). По этому в астрономическом фонаре предпочтительно использовать красные светодиоды, а не синие, или тем более зеленые. К красному свету чувствительность глаз меньше, а значит красное освещение меньше нарушит адаптацию к темноте.

Астрономический световой маячок

   Кроме основного фонаря можно изготовить несколько простых маячков для подсветки различных предметов. Дело в том, что мало кто из любителей астрономии может позволить себе иметь полноценную любительскую обсерваторию. Большинство наблюдает с балкона. А в тесном пространстве, да еще и в темноте легко можно зацепить ногой и завалить штатив телескопа или фотоаппарата. Кроме этого неожиданно встретится в темноте коленом с углом какого-нибудь ящика или тумбочки, то же удовольствие небольшое. Поэтому целесообразно использовать простейшие мини фонарики для подсветки ножек штатива, острых углов мебели, полочки с принадлежностями и так далее. В принципе для этой цели подойдет просто светодиод, закрепленный липкой лентой на 3 В элементе питания типа 2032 или подобном. Но, во первых, без токоограничительного резистора свечение светодиода слишком яркое, во вторых даже в самом простом фонарике желательно иметь выключатель. Руководствуясь этими соображениями, было изготовлено несколько таких маячков.

   В качестве выключателя использован геркон в паре с магнитом. Крепление 3 В элемента питания самодельное. Последовательно со светодиодом включается токоограничительный резистор, его номинал надо подбирать так, что бы в темноте при прямом взгляде на линзу светодиода свет не слепил глаза даже с близкого расстояния. В разных маячках можно использовать светодиоды разных цветов, для облегчения опознавания, при этом, помня, что к свету с разной длиной волны глаз имеет не одинаковую чувствительность. Можно применить мигающие светодиоды.

   В дополнении еще пара конструкций простых LED фонарей. Конкретно описанные ниже конструкции для астрономических целей не предназначались, но они легко могут быть адаптированы, для подобного использования.

Простой водонепроницаемый фонарик

   Простой водонепроницаемый фонарик можно сделать на основе баночки от фотопленки.  Нам понадобится: новая баночка от фотопленки, светодиод 3 В, 2-3 геркона, литиевая батарейка 3 В типоразмера 2032, вата (наполнитель корпуса), колодка для батарейки от старого фонарика. Для обеспечения водонепроницаемости надо, чтобы в корпусе фонарика не было отверстий. Так что в качестве выключателя, можно использовать герметизированные контакты. Для надежного срабатывания лучше взять 2-3 геркона, так как при повороте вдоль продольной оси чувствительность геркона изменяется. Итак, собираем фонарик по схеме.

   Сгибаем провода так, чтобы все поместилось в корпусе, пустое пространство я заполнил ватой, чтобы ничего не болталось. Помещаем схему в корпус. Важно, чтобы баночка от фотопленки была новой, т.е. чтобы крышка закрывалась максимально плотно. В качестве выключателя подойдет любой магнит. Фонарик данной конструкции продолжал работать после 10 часового пребывания в воде. Вата осталась сухой. Так, что длительное лежание в луже такому устройству не повредит.

Фонарик из «Кроны»

   Наверняка у радиолюбителей имеются колодки от вышедших из строя 9 В батарей типа «Крона». На основе такой колодки можно собрать простой фонарик, которому фактически не нужен корпус. К контактам колодки через токоограничительный резистор подключается светодиод.

   Снаружи светодиод и резистор обматываются несколькими слоями изоляционной ленты. В надетом на батарею положении фонарик образует с ней единый блок.

   Таким образом, можно под самодельный фонарик приспособить практически любой подходящий корпус и батарейку, правда ниже 3,5 В уже потребуется ставить преобразователь питания светодиода. Спасибо, за внимание. Автор Denev.
