Какой флюс и припой лучший для пайки электроники

Для соединения металлов существуют много различных способов, это и сварка электрическим током, который плавит металл и резьбовые/клепочные соединения и конечно же пайка. В отличие от контактного соединения (разъёмы и колодки) пайка обеспечивает более долговечное и что самое важное электропроницаемое соединение, что способствовало ее применению в электронике.

Для любой пайки металлов нужно два элемента ПРИПОЙ и ФЛЮС. В редких случаях, когда пайка производится однородных и чистых от оксидный пленки металлов применяют исключительно припой, но в большинстве случаев добавляют еще и флюс, который выступает дезинфектором поверхности перед нанесением припоя

как выбрать флюс и припой для пайки электроники

Содержание

• Припой
• Оценка припоя на качество
• Что лучше ПОС 40 или ПОС 61
• Сплав розе
• Безсвинцовые припои
• Какой диаметр припоя купить?
• ФЛЮСЫ Отмывочный и безотмывочный
• Канифоль или Глицерин
• ЛТИ-120

Припой

флюсованный припой для электроники и низкотемпературной пайки радиодеталей

Припой может быть флюсованный и офлюсованный , где отличие одного от другого расположение флюса, как правило для высокотемпературной пайки МАПП газом припои офлюсованные т. е. снаружи идет флюс, а припой внутри. Для низкотемпературной пайки припой идет со флюсом внутри и называется флюсованным.

Температура плавления олова 231 °C, а температура плавления свинца 327,5°C но если их смешать то температура плавления будет ниже

ПОС-15 — 280 °C. (15% олова, 85% свинца)
ПОС-25 — 260 °C.
ПОС-33 — 247 °C.
ПОС-40 — 238 °C
ПОС-61 — 183 °C
ПОС-90 — 220 °C (90% олова, 10% свинца)

Как мы поняли оптимальное содержание свинца и олова 39 на 61, хотя многие иностранные припои купленные на аллиэкспресс и других сайтах имеют соотношение 63 на 37.

Оценка припоя на качество

температура пайки

Основных оценок припоя две, это текучесть, т.е. насколько хорошо припой растекается по поверхности контакта и структура поверхности после пайки (матовая или блестящая). Считается что чем легче растекается припой и чем блестящей его поверхность после пайки, тем лучше его качество. Так же встречаются припои которые после пайки на своей поверхности оставляют бугры и неровности, что считается недопустимым, так же как и трещины после остывания

Что лучше ПОС 40 или ПОС 61

Если изогнуть эти два припоя то ПОС 40 будет гнуться без хруста, в то время как пос 60 грустить при изгибании, это и говорит о недостатки одного и преимуществах другого, ведь именно гибкость и пластичность очень часто нужна в радиомонтаже, так же встречается и вибрационные нагрузки, которые естественно лучше выдерживает ПОС 40, но при его применение поднимается температура, а следовательно возрастает риск перегрева радиокомпонентов или дорожек

Сплав розе

Олово 25 Свинец 25 Висмут 50
Температура плавления 95%

В отличие от справа ВУДА обладающего теми же параметрами менее тактичный, так как не содержит кадмий

Для пайки не применяется, так как материал более хрупкий по сравнению с ПОС 61 припоем, но лудить можно в воде, где поднимают температуру кипения добавлением глицерина (кипение 290 градусов), чтобы не было испарение воды и металлы не попадали вместе с паром в легкие человека

Так же при лужении в раствор воды и глицерина можно добавлять лимонную кислоту, что увеличивает качество, так как раствор становится флюсом.

Процентное соотношение 1 грамм лимонной кислоты на 100 грамм раствора

Безсвинцовые припои

В последнее время все больше и больше трубиться тема экологии, если ты не сделал экономичную шубу или электрокар ты плохой и не нужно покупать товар у тебя больше. Не важно, что для производства электрокара урон экологии идет такой же если не больше, но на начальном этапе производства батарей и их утилизации в дальнейшем. Да сам процесс безопасен для экологии по сравнению с бензиновыми двигателями, но это лишь иллюзия если считать со стадии производства до стадии утилизации.

Экологичный вопрос терзает и производителей электроники, которые стали убирать из состава своих припоев свинец, на мой субъективный взгляд это приводит к более сложному ремонту и одноразовости техники.

Какой диаметр припоя купить?

выбор диаметра припоя

Основным правилом в выборе диаметра припоя считается объем пайки, если Вы используете припой для пайки силовых установок с толстыми проводниками, то Вам необходим припой с диаметром 1. 5 мм или даже 3 мм, а иногда и все 10 мм. Если же Вы паяете исключительно «тонкую» электронику, микроконтроллеры и симисторы в малых корпусах, то Вам достаточно диаметра в 1 мм. Некоторые предпочитают не увлекаться с количеством припоя, так как его излишек, так же не считается нормой и используют диаметры в 0.5 мм

ФЛЮСЫ Отмывочный и безотмывочный

какой флюс лучше

Второй элемент любой качественной пайки является флюс, который может быть в двух состояниях жидкий и твердый. Под твердыми флюсами мы понимаем классическую канифоль, а под жидкими ЛТИ или раствор глицерина

Профессиональные мастера по ремонту электроники очень чистоплотны, ведь после их работы не должно остаться ни единого следа, тем более на плате не должно оставаться следов флюса. В зависимости от агрессивности флюса он может хорошо работать в процессе пайки, но и так же хорошо разрушать проводник после пайки и через 2-3 года после ремонта техника может вернуться обратно в ремонт, изрядно подмочив репутацию мастера.

Поэтому большинство мастер предпочитают всегда отмывать плату от флюса.

Канифоль или Глицерин

Канифоль применяется для пайки/лужения меди и ее сплавов, а так же стали и цинка, но она не применятся для пайки алюминия и алюминиевых сплавов, для их необходим свой флюс по алюминию

Сама по себе канифоль является диэлектриком, но по мимо этого она очень хорошо впитывает влагу из атмосферы, поэтому возникает коррозия соединения и места пайки, а так же усиливает вероятность токов утечки, которые приводят к сбоям в работе

ГЛИЦЕРИН — это органическое вещество относящееся к спиртам, но в отличие от своих младших братьев метанола (один атом углерода) и этиленглюколя (два атома углерода) не токсичен и имеет сладковатый вкус. По мимо применения в пайки радиокомпонентов глицерин применяется и в популярный на текущий момент у молодежи, электронных сигаретах, а в прошлом глицерин применялся для производства динамита

По мимо глицерина часто применяют такие вещества как вазелин или паяльный жир, но по сравнению с флюсом ТАГС на основе глицерина они уступают в спектре применения, ведь ТАГС подходит для пайки как меди, так и стали, никеля и сплавов меди (латунь и бронза)

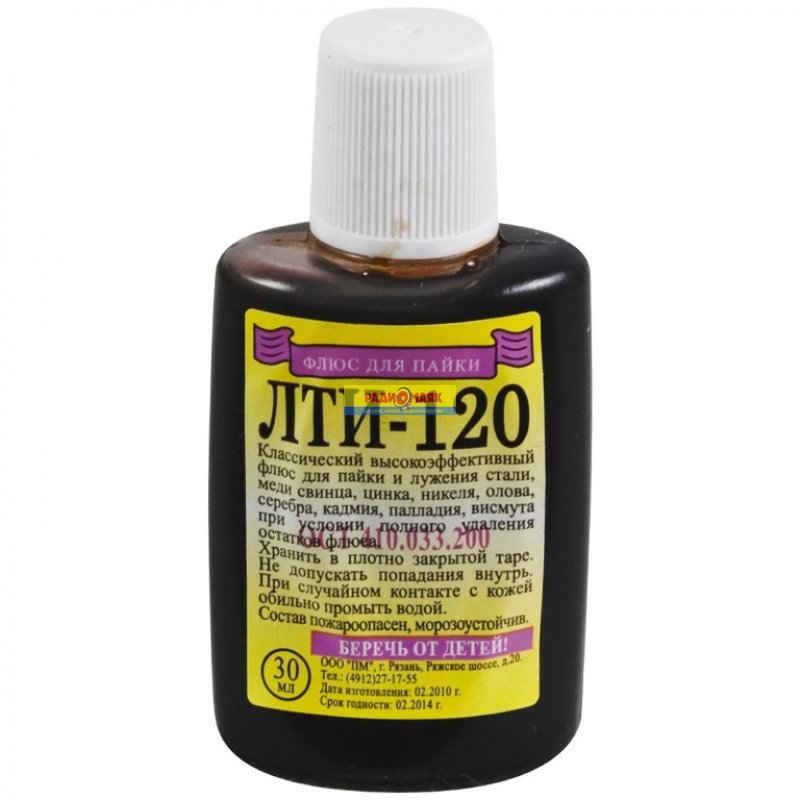

ЛТИ-120

флюс лти

По своей сути флюс ЛТИ состоит из канифоли, растворенной в спирту и добавлены активаторы, которые позволяют паять комфортно не только медь, но и латунь с бронзой. В отличие от глицерина флюс ЛТИ хуже справляется со сталью, но окислительный процесс у него ниже чем у глицерина, хотя так же как и глицерин требует тщательной отмывки изопропиловым спиртом

id12

6 шт.

Флюс Amtech в тубе NC559 для пайки

258 ₽

В корзину

TM4027

Нет

Флюс жидкий канифольный ЛТИ120

56 ₽

Буду ждать

TM4028

Нет

Флюс паяльная кислота 30 мл

41

₽

Буду ждать

TM4029

Нет

Флюс для низкотемпературной пайки алюминия 30 мл

48 ₽

Буду ждать

TM4030

Нет

Флюс высокотемпературный Бура 20 г

41 ₽

Буду ждать

TM4031

Нет

Флюс глицериновый ТАГС 30 мл

42 ₽

Буду ждать

TM4032

Нет

Флюс канифоль паяльная в банке 20гр

35 ₽

Буду ждать

TM4033

3 шт.

Канифоль для пайки 100 гр банка

110 ₽

В корзину

Термостаты

Устройство и регулировка термостата холодильника

Слюда

Искрит микроволновка? Замена слюдяного диэлектрика

Магнетрон

Замена магнетрона в микроволновке своими руками

Модули управления

Ремонт модуля управления стиральной машины в Ярославле

Программаторы

Установка драйверов без цифровой подписи на программатор USBDM

Съемники

Инструкция для съемника подшипников стиральной машины

Как правильно выбрать флюс. Обзор флюсов для пайки.

Сегодня на прилавках радиорынков и магазинов для электроники можно встретить огромное количество различных по назначению и цене флюсов для пайки.

Производители флюсов предлагают продукцию действительно высокого качества, но найти ее на рынке довольно трудно. Количество и варианты подделок просто поражают своим разнообразием. Даже если вам повезло, и вы нашли оригинальный продукт, то его стоимость будет существенно отличаться от стоимости подделки. Большинство потенциальных покупателей после сравнения цен решают сэкономить и поискать более дешёвый флюс. Мастера же подбирают под свои требования оптимальный набор паяльной химии, устраивающей их по техническим параметрам и цене. Но для этого им приходится перебирать неизвестные флюсы и путем опытов подбирать наиболее подходящий вариант для той или иной работы.

Практически на каждом углу продаются сотни наименований дешевых флюсов с высокими показателями заявленных параметров на этикетке. Но внутри упаковки вас может ожидать совсем неприятный сюрприз.
А сейчас давайте разберемся, как разводят флюсы и как это влияет на их технические характеристики.

Канифоль вместо флюса

Представьте ситуацию: вы купили суперфлюс, открываете тюбик, а там вместо качественного флюса находится низкокачественная канифоль (отходы после производства канифоли). Притом эта же канифоль еще и очень сильно разбавлена каким-то загрязненным техническим вазелином.

Паять или залудить такой смесью просто невозможно. Так называемый «флюс» начинает «убегать» из места пайки. В результате получаем незаслуженные выводы, некачественную «холодную» пайку, а контактные площадки и дорожки из-за перегрева мгновенно отваливаются от платы.

Разбавленный кислотой флюс

Очень часто в уже и без того некачественный флюс добавляют кислоты (лимонная, ортофосфорная) или хлориды (хлорид цинка). По сравнению с канифолью картина сразу меняется – всё лудится и паяется. Создается впечатление, что флюс просто супер, но паять таким флюсом электронные платы нельзя. Очень трудно, а иногда практически невозможно удалить остатки кислоты, особенно из-под SMD-элементов. Кислота может оставаться даже внутри пайки, в порах припоя.

В результате, через месяц-два пайка с кислотой (или хлоридом цинка) рассыпается в порошок вместе с выводами радиоэлемента. Ремонт потом будет очень и очень трудоемкий, а иногда он и вовсе невозможен.

Разбавленный глицерином флюс

Случается и такое, что во флюс щедро льют глицерин. Глицериновый флюс паяет замечательно, он дешевый и его много, но попробуйте покрыть им плату. А потом измерьте сопротивление текстолита платы. Вот так незадача: он проводит ток от единиц до десятков Ом там, где проводить не должен. Даже если вы пытаетесь отмыть глицерин, а он смывается легко, то «проводимость» платы все равно останется! Глицерин впитывается в текстолит (сопротивление текстолита, не покрытого медью — от 10 до 50 Ом). Для большинства устройств это просто неприемлемо. «Глючить» будут даже самые простые и банальные схемы. Чтобы хоть как-то заставить устройство работать, попробуйте процарапать иглой текстолит между дорожками.

Вывод: глицерин, кислоты, хлориды в безотмывочных флюсах для работы с радиоэлектроникой, компонентами BGA и SMD применяться не должны.

Основные требования к качественному флюсу для работы с выводными элементами, BGA и SMD:

• отсутствие коррозионной активности
• хорошие лудящие свойства
• высокая смачивающая способность
• отсутствие кипения при нагреве до рабочей температуры
• отсутствие электропроводимости
• легкость удаления остатков при необходимости
• поддержка бессвинцовых и свинецсодержащих припоев
• безотмывочная технология пайки (остатки можно не смывать)
• удобство нанесения (гель, паста)
• доступная цена.

А теперь давайте посмотрим, что же нам предлагают на рынке.

Всем вышеперечисленным требованиям отвечают флюсы торговой марки CHIPSOLDER FLUX.

Также достаточно качественными являются флюсы серии SP (SP-10+, SP-15+, SP-18+, SP20+, SP30+).

В их составе не обнаружено кислот, хлоридов или глицерина. Флюсы SP доступны в разной консистенции: паста, гель, жидкие (L-NC-3200, L-NC-3600). Они не проводят электрический ток, а смывать остатки совсем необязательно.

Данные флюсы соответствуют всем заявленным нормам и проверены при пайке выводных деталей, проводников, BGA и SMD-элементов, а также чувствительных солнечных панелей.

Характеристики флюсов и их особенности

Давайте сейчас некоторые из них рассмотрим поподробнее.
Для начала разберемся с названием. Что же обозначают все эти большие буквы?

• G (gel) — флюс гелеобразный.
• NC (no clean) — не требует смывания.
• 5268 – индекс флюса.
• LF (lead free) — подходит для бессвинцовых припоев.

CHIPSOLDER G-NC-5268-LF

Начнем с флюса CHIPSOLDER G-NC-5268-LF.

Данный флюс подходит для пайки залуженных контактов. Обладает хорошей теплопроводностью, контактная площадка остается на плате, а не на жале паяльника. Флюс-гель CHIPSOLDER G-NC-5268 LF — это высококачественный, полупрозрачный, синтетический безотмывочный флюс со смолоподобными характеристиками. Используется для пайки и демонтажа BGA/SMD-компонентов. Подходит для работы с паяльником, термофеном, ИК-станцией, а также для реболлинга.

Изготовлен флюс из высокоочищенных компонентов. Удобно фиксирует BGA и SMD-компоненты при запаивании («посадке»). Полностью поддерживает как обычную, так и бессвинцовую технологию пайки. Не содержит галогенов, что гарантирует долгосрочную надежность и отличные характеристики пайки.

Обладает минимальной, «мягкой» активностью при пайке, что позволяет не смывать остатки. Не кипит, не оставляет темного «нагара», после пайки остается прозрачным гелем. Теряет прозрачность только при температуре -5 °C, но при этом сохраняет свои свойства. Легко удаляется с помощью любого универсального средства на спиртовой (спиртобензиновой) основе и бумажной салфетки.

Имеет отличную теплопроводность (компонент прогревается максимально равномерно), очень удобен в работе. Не содержит растворителей, не высыхает на открытом воздухе и не твердеет после пайки. Подходит для многократного использования.

CHIPSOLDER –G-NC-6500-LF

Этот флюс очень похож на G-NC-5268-LF, но рассчитан преимущественно на бессвинцовые припои. Хотя отлично паяет и обычными (свинецсодержащими) припоями.

После пайки остается прозрачным и твердым (остаток чуть тверже, чем во флюсе 5268).

Можно использовать для повторной пайки. Смывать не обязательно, но если необходимо смыть, используйте любое универсальное средство на спиртовой (спиртобензиновой) основе.

CHIPSOLDER –G-NC-6800-LF

Флюс предназначен, прежде всего, для «трудных» паек. По консистенции он такой же клейкий гель, как и G-NC-5268-LF, но обладает повышенной лудящей способностью. Хорошо снимает окислости с места пайки и предназначен как для обычной пайки, так и для пайки (лужения) сильноокисленных выводов и контактов. Обладает высокой теплопроводностью, компонент прогревается максимально равномерно. Не кипит, не оставляет темного «нагара», остается прозрачным гелем после пайки, легко стирается бумажной салфеткой и очень удобен в работе. Не содержит растворителей, не высыхает на открытом воздухе и не твердеет после пайки. Подходит для многократного использования.

Остаток флюса чистый, мягкий, прозрачный, некоррозионный, а также не проводит ток. Очистка остатка необязательна, но при необходимости его можно стереть с помощью сухой салфетки или любым средством на спиртовой (спиртобензиновой) основе.

Этим флюсом удобно восстанавливать «холодные» пайки, пайки после попадания воды, а также «отвалившиеся» BGA-контакты. Часто с помощью данного флюса удается залудить даже те контакты, которые не под силу более дорогим флюсам.

Флюсы SP

На рынке также присутствуют флюсы под названием FLUX PASTE SP-10+, SP-15+, SP-18+, SP20, SP30 и FLUX GEL SP-30, SG-15.

Эти флюсы по характеристикам похожи на серию флюсов CHIPSOLDER, но стоят они немного дешевле. Необходимо отметить, что стоимость на качество не повлияла. Ими также можно прекрасно работать и получать хорошие результаты. А теперь остановимся на каждом из них поподробнее.

SP-10+

Итак, начнем с флюса SP-10+

Это дешевый и довольно неплохой низкоактивный флюс. Рекомендуется применять для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов, кристаллов, а также для ремонтных работ с использованием паяльника, термофена, ИК-оборудования.

Имеет практически нулевую активность. Используется для пайки и демонтажа облуженных выводов. Подходит для бессвинцовых припоев. SP-10+ абсолютно безопасен для радиокомпонентов. Равномерно распределяет температуру при пайке и препятствует отслаиванию печатных проводников. Имеет клейкую консистенцию (вязкий, липкий), не вызывает коррозии, надежно фиксирует элементы при пайке. Также он не проводит ток.

Флюс используется без последующей отмывки в печатных узлах. Подходит для работы в различных условиях окружающей среды.

SP-15+

SP-15+ будет следующим в нашем списке.
Это универсальный флюс. Обладает средней активностью («мягкая» активность). По своим характеристикам и сфере применения SP-15+ фактически ничем не отличается от SP-10+. Главная разница между ними в активности: SP-15+ – среднеактивный, а SP-10+ – низкоактивный. Рекомендуется использовать для прогрева и монтажа «отвалов BGA», а также для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов.

SP-18+

SP-18+ – это уже не просто флюс, а среднеактивная флюс-паста.

Ее рекомендуется использовать для низкотемпературной пайки. Предназначена для пайки припоями с температурой плавления от 80 до 180 °C.
Не подходит для бессвинцовых припоев. Равномерно распределяет температуру при пайке, препятствует отслаиванию печатных проводников.

После применения SP-18+ есть незначительное количество остатков, но при необходимости они легко смываются. Данная флюс-паста имеет слегка желтоватый цвет, некоррозионная и безопасна для радиокомпонентов.

SP-20

SP-20 – это уже активная флюс-паста.

Рекомендуется использовать для большинства типов работ. Обладает повышенной активностью, хорошо лудит без кислотных последствий.

SP-20, как и SP-10+, SP-15+, SP-18+ применяется для монтажа и демонтажа FLIP CHIP, BGA и SMD-компонентов, кристаллов, а также для ремонтных работ с использованием паяльника, термофена, ИК-оборудования. Подходит для бессвинцовых припоев.

Можно применять для пайки и лужения окисленных вводов и контактных площадок. Также подходит для прогрева и монтажа «отвалов BGA». Флюс используется для различных печатных узлов с высокочастотными схемами.

После работы с SP-20 есть небольшое количество остатков, которые, при необходимости, легко смываются. Данная флюс-паста не проводит электрический ток, безопасна для радиокомпонентов и надежно фиксирует элементы при пайке.

SP-30

SP-30 очень похож на SP-15+.

Главное отличие состоит в консистенции.
SP-30 – это полупрозрачный, клейкий гель. Флюс предназначен для ремонта и производства электроники. Может использоваться со всеми стандартными припоями.

Итак, подведем итоги.

Состав всех флюсов разработан для пайки высокого качества. Все вышеперечисленные флюсы применяются в различных условиях окружающей среды и при разных особенностях процесса.
Главными отличиями между флюсами SP являются консистенция и активность. Поэтому подбирать флюс необходимо исходя из сферы применения и удобства при работе.

Что касается флюсов марки CHIPSOLDER, то они не настолько универсальны, как флюсы SP. Выбирая флюс CHIPSOLDER, необходимо определенно знать, как его использовать и с какой целью.

Воспользуйтесь шансом сделать выгодную покупку!

Наталия Зинько

Копирование материалов с сайта all-spares. ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Руководство по выбору припоя | Nordson EFD

Это руководство охватывает наиболее важные этапы выбора паяльной пасты. Существуют также дополнительные детали характеристик сплава и флюса, которые не рассматриваются в данном руководстве и могут быть очень важны в процессе выбора. Следует позвонить своему специалисту по продажам паяльных паст Nordson EFD, чтобы проверить требования и убедиться, что вы используете наиболее подходящую паяльную пасту для этой работы.



Шаг 1. Выбор сплава

При выборе припойного сплава нужно ответить на несколько вопросов.

• Должен ли сплав быть бессвинцовым?
• Существует ли требование к температуре оплавления или ее ограничение?
• Какой тип/размер частиц порошка необходим для наименьшей функции в данном случае применения?



Бессвинцовые/свинецсодержащие сплавы

Во многих случаях применения требуется использование бессвинцового припойного сплава. Иногда это объясняется тем, что продукт подпадает под действие директивы RoHS (ограничение использования опасных веществ), а иногда это предусмотрено корпоративными предписаниями. В некоторых случаях применения, подпадающих под действие директивы RoHS, требование к использованию бессвинцовых сплавов отменяется, поскольку требования к температуре оплавления могут быть выполнены только с помощью припойных сплавов с высоким содержанием свинца, которые не соответствуют нормам RoHS.

Руководство по температуре сплава
Свинецсодержащие сплавы			Бессвинцовые сплавы
Сплав	Солидус (°C)	Ликвидус (°C)	Сплав	Солидус (°C)	Ликвидус (°C)
Sn43/Pb43/Bi14	144	163	Sn42/Bi57/Ag1,0	137	139
Sn62/Pb36/Ag2	179	189	Sn42/Bi58	138E*
Sn63/Pb37	183E*		Sn96,5/Ag3,0/Cu0,5	217	219
Sn60/Pb40	183	191	Sn96,3/Ag3,7	221E*
Sn10/Pb88/Ag2	268	290	Sn95/Ag5	221	245
Sn10/Pb90	275	302	Sn100	232MP**
Sn5/Pb92,5/Ag2,5	287	296	Sn99,3/Cu0,7	227E*
Sn5/Pb95	308	312	Sn95/Sb5	232	240
			Sn89/Sb10,5/Cu0,5	242	262
			Sn90/Sb10	243	257
Рисунок 1.     * Эвтектический – солидус и ликвидус равны     ** MP – точка плавления



Температура плавления

Каждый сплав предусматривает температуру, при которой он переходит из твердого состояния в жидкое (рисунок 1). Переход фазы из твердого состояния в жидкое начинается при достижении солидуса и заканчивается при достижении ликвидуса.

• Ниже солидуса сплав на 100 % пребывает в твердом состоянии.
• Между солидусом и ликвидусом (в области, называемой пластическим диапазоном) некоторая часть сплава является твердой, но большая часть является жидкой.
• Сплавы называются эвтектическими, когда солидус и ликвидус равны.

Хотя смачивание начинается при температуре солидуса, наилучшее смачивание достигается при пиковой температуре 15 ºС или выше над ликвидусом. Если паяное соединение должно сохранять физическую целостность при более поздней операции, такой как второй процесс оплавления, максимальная температура при более поздней операции должна быть ниже температуры солидуса сплава.



Размер частиц

После выбора наиболее подходящего сплава нужно выбрать размер частиц. В таблице размера частиц порошка (рисунок 2) приводится сопоставление размера частиц с типичными требованиями к печати и дозированию. Значения, указанные для размеров планарных, квадратных/круглых и капельных насадок, представляют наименьшую функцию, рекомендованную для порошка с частицами этого размера. Если функция меньше, для данного случая применения требуется порошок с частицами следующего размера в порядке уменьшения.

Использование порошка со слишком большими частицами приведет к трудностям с печатью и дозированием, что ухудшит качество. Стоимость использования порошка с меньшими частицами будет выше.

Размер частиц порошка
Тип частиц порошка	Размер частиц порошка (микрон)	Шаг планарных выводов (мм/дюйм)	Квадратная/круглая апертура (мм/дюйм)	Диаметр капли (мм/дюйм)	Калибр насадки общего назначения	Калибр конусной насадки
II	45-75 µ	0. 65 / 0.025	0.65 / 0.025	0.80 / 0.030	21	22
III	25-45 µ	0.50 / 0.020	0.50 / 0.020	0.50 / 0.020	22	25
IV	20-38 µ	0.30 / 0.012	0.30 / 0.012	0.30 / 0.012	25	27
V	15-25 µ	0.20 / 0.008	0.15 / 0.006	0.25 / 0.010	27
VI	5-15 µ	0.10 / 0.004	0.05 / 0.002	0.15 / 0.006	32
Рисунок 2.



Шаг 2. Выбор флюса

Категории флюсов определяются Военной спецификацией QQ-S-571E, а также рейтинговой системой флюсов IPC. Спецификацией QQ-S-571E выделяется пять основных категорий. Каждая из категорий предусматривает различные уровни активности, физические качества остатка и необходимые методы очистки.

Сравнение флюсов
Низкая активность	Средняя активность	Высокая активность
В сравнительной таблице флюсов показаны относительные диапазоны активности каждой категории флюсов. Обратите внимание на накладку уровней активности между группами флюсов.



Канифольный

Канифольный флюс состоит из канифоли и растворителя. Канифольный флюс обладает очень низкой активностью и подходит только для легко паяемых поверхностей. Классификация IPC — ROL0. Остаток канифоли твердый, не вызывает коррозию, не проводит ток и может быть оставлен на поверхности. Остаток может быть удален с помощью подходящего растворителя.

Не требующий отмывки

Флюс, не требующий отмывки, состоит из канифоли, растворителя и небольшого количества активатора. Флюс, не требующий отмывки, обычно предусматривает активность в пределах низкой и средней и подходит для легко паяемых поверхностей. Обычная классификация IPC — ROL0 или ROL1. Остаток флюса, не требующего отмывки, прозрачный, твердый, не вызывает коррозию, не проводит ток и рассчитан на то, чтобы остаться на узлах многих типов. Остаток может быть удален с помощью подходящего растворителя. Некоторые (но не все) флюсы, не требующие отмывки, труднее удалить, чем канифольные среднеактивированные флюсы.

Канифольный среднеактивированный

Канифольный среднеактивированный флюс состоит из канифоли, растворителя и небольшого количества активатора. Большинство канифольных среднеактивированных флюсов предусматривает довольно низкую активность и лучше всего подходит для легко паяемых поверхностей. Обычная классификация IPC — ROL0, ROL1, ROM0 или ROM1. Остаток канифольного среднеактивированного флюса прозрачный и мягкий. Большинство из них не вызывают коррозию и не проводят ток. Многие канифольные среднеактивированные флюсы проходят тестирование SIR как флюс, не требующий отмывки. Остаток может быть удален с помощью подходящего растворителя.

Канифольный активированный

Канифольный активированный флюс состоит из канифоли, растворителя и агрессивных активаторов. Канифольный активированный флюс предусматривает аналогичную или более высокую активность, чем канифольный среднеактивированный флюс, для умеренно и сильно окисляемых поверхностей. Обычная классификация IPC — ROM0, ROM1, ROH0 или ROh2. В отсутствие тестирования, чтобы доказать обратное, считается, что остаток канифольного активированного флюса вызывает коррозию. Узлы, чувствительные к коррозии или возможности электрической проводимости через остаток, должны быть очищены как можно скорее после сборки. Остаток может быть удален с помощью подходящего растворителя.

Растворимый в воде

Флюс, растворимый в воде, состоит из активаторов, тиксотропа и растворителя. Флюс, растворимый в воде, предусматривает широкий диапазон уровней активности, от отсутствия активности до чрезвычайно высокой активности, при пайке даже на самых сложных поверхностях, таких как нержавеющая сталь. Классификация IPC обычно начинается с OR для органики. Они предусматривают низкий, средний и высокий уровни активности и содержание галогенидов в размере 0 или 1. По определению остаток может быть удален с помощью воды.



Матрица паяемости
Финишная обработка	Канифольный среднеактивированный	Канифольный активированный	Растворимый в воде	Не требующий отмывки	Высокоактивный не требующий отмывки
Алюминий
Бериллиевая бронза
Латунь
Бронза
Кадмий
Хром	Не допускает пайку
Медь
Оцинкованная сталь
Золото
Ковар
Магний	Не допускает пайку
Низкоуглеродистая сталь
Монель
Нихром
Никель
Железоникелевый сплав / Сплав 42
Нейзильбер
Палладий
Платина
Серебро
Покрытие припоем
Нержавеющая сталь
Олово
Титан	Не допускает пайку
Цинк
Расшифровка символов  Рекомендовано  Зависит от сплава (свяжитесь с EFD)  Смачивание чистых поверхностей  Не рекомендовано



Шаг 3. Определение особых характеристик

Последняя область, которую следует учитывать при окончательном выборе паяльной пасты, относится к любым другим особым характеристикам, которые могут потребоваться в сложных условиях. Две формулы флюса могут сильно различаться по производительности, несмотря на одинаковые классификации QQ-S-571E и J-STD-004 Паяльные пасты со специфическими характеристиками можно использовать для устранения технических трудностей сборки, с которыми не могут справиться другие формы припоя. Ниже приведены несколько примеров характеристик флюса, которые влияют на производительность паяльной пасты.

Ограниченный остаток

Остатки флюса NC 26D04 остаются либо на шве, либо очень близко ко шву после оплавления. Данная характеристика наиболее важна при использовании составов, не требующих отмывки, когда видно соединение или распространение флюса на окружающие области может вызвать проблему.

Заполнение зазоров и/или получение вертикальных поверхностей

Канифольные среднеактивированные флюсы RMA 07D01 и 04D01 предназначены для удержания сплава на месте до достижения ликвидуса. Эти составы подходят для устранения зазоров, заполнения отверстий и пайки соединений на вертикальных поверхностях.

Быстрое оплавление

Термин, используемый для описания нагрева паяльной пасты менее чем за 5 секунд. Паяльные пасты RMA 04D02 и RMA 07D02 с быстрым оплавлением не разбрызгиваются при нагревании в течение всего 0,25 секунды. Типичные методы, обеспечивающие быстрое оплавление, включают использование лазера, паяльника, стержня накала и индукционной пайки.

Выдавливание стержнем или капельное выдавливание

Техника нанесения припоя путем погружения компонента или стержня в паяльную пасту. Это обеспечивает прилипание тонкого сплошного слоя паяльной пасты NC 21T20 к компоненту. Данная техника полезна при нанесении припоя на изделия, которые не поддаются печати или дозированию (например, группы стержней).

Низкий уровень образования пустот

IPC-7097A представляет собой спецификацию для реализации процесса проектирования и сборки BGA. Критерии проверки для массивов шариковых выводов (BGA) и MicroBGA часто требуют, чтобы уровень образования пустот составлял менее 20%. Для обеспечения соответствия очень низким ограничениям уровня образования пустот, применяемым к сборкам Класса 3, требуется паяльная паста с низким уровнем образования пустот.

Флюс, пригодный для УФ-контроля

При использовании в отдельном порядке или при смешивании со сплавом для формирования паяльной пасты (NC 22D05 и RMA 07D05) наш флюс, пригодный для УФ-контроля, позволяет получить оптическое подтверждение наличия флюса. Эти составы также люминесцируют под воздействием ультрафиолетовых лучей, давая возможность подтвердить нанесение паяльной пасты.

Флюсы из Китая: сравнительный обзор

Всем привет.

Сегодняшний обзор будет посвящен трем китайским флюсам, приобретенным мною на eBay. Покупались они после того, как мои домашние запасы данной принадлежности для пайки начали подходить к концу. Поскольку из Китая данный тип продукции я до этого не заказывал, да и вообще китайскими флюсами не пользовался, то решил купить сразу несколько разных баночек, благо, все они стоят сущие копейки — 0,99$ за штучку.

Все три лота были заказаны в одном магазине, чтобы не метаться на почту 3 раза. Так что заказ был оформлен и оплачен, а на следующий день продавец выдал мне трек для его отслеживания. Так что всю информацию о перемещении посылки из Китая в Беларусь можно посмотреть здесь.

Итак, как я уже говорил, мною было заказано 3 разных флюса.

В качестве испытания будем пробовать при их помощи залудить и припаять медные многожильные провода. Правда, провода жуть какие окисленные. Специально искал три идентичных по сечению и схожих по загрязнению кусочка.

В качестве объекта пайки выступит какой-то автомобильный разъем, который много лет без дела лежит у меня в гараже. Он так же успел изрядно окислиться и запылиться. Для чистоты эксперимента перед началом «процедуры» ни провода, ни разъем очищаться не будут. Собственно, сам разъем к которому и будем пытаться припаять провода (к металлической дуге):

Но перед тем, как перейти непосредственно к обзору, напомню что такое флюс и для чего он надо. Флюс — вещества (чаще смесь) органического и неорганического происхождения, предназначенные для удаления оксидов с поверхности под пайку, снижения поверхностного натяжения, улучшения растекания жидкого припоя и/или защиты от действия окружающей среды.
Первый — RMA 223, заказывался тут.

Поставляется как бы в шприце, правда, у этого шприца нет ни поршня, ни иглы 🙂 Зато не стоит переживать о том, что он случайно вытечет.

Описание (гуглоперевод):

Тип: RMA-223.
Совместная высокая интенсивность;
Хорошее погружение;
Объем: 10 мл / 10 куб.;
Размер: 95 х 35 х 23 мм.
RMA-223 представляет собой высоковязкий нечистый флюс, он может использоваться для переработки PCB, BGA, PGA, его можно использовать для пайки и реболлинга компьютерных и телефонных чипов. Это смесь высококачественного легированного порошка и смолистого пастообразного потока, он может избежать бледно-желтого остатка, поэтому вы легко чистите доску.

У данного флюса гелеобразная консистенция из-за чего его легко наносить. Внешне он имеет бледно желтый окрас, на просвет — мутный.

При нагреве он отлично растекается и дымит 🙂 Хочется верить, что он так же активно проникает между жилами провода.

Второй — PPD PD-18, (правда, на баночке написано PD-10) заказывался тут.

В отличии от первого, поставляется в металлической баночке, чем-то напоминающей баночки от бальзама «Звездочка», правда, в несколько раз больше. Если в первом случае шприц был герметичным, то железная баночка оказалась не такой надежной упаковкой. На момент получения вся она была во флюсе как внутри, так и снаружи. Аккуратно все вытер, кинул в полку. Достал через какое-то время — снова та же история. Так что хранить его надо аккуратно, не допускать переворачивания баночки, а то ее содержимое может и не дожить до пайки — вытечет.

Описание (гуглоперевод):

Тип: PPD PD-18;
Вес: 10 г;
Особенности:
Совместная высокая интенсивность;
Хорошее погружение;
Нейтральный PH7 ± 3;
Нет яда нет;
Хорошая изоляция;
Гладкая поверхность сварки;
Никакого износа нет.

По своей консистенции он более густой первого и имеет более выраженный оранжевый цвет. По запаху схожи, но чем именно пахнут сказать затрудняюсь. Запах знакомый, но что именно так и не вспомнил.

Открытая банка обеспечивает прекрасный доступ к содержимому. Хочешь проводок окунай, хочешь плату засовывай 🙂

При нагреве так же прекрасно растекается и отлично дымит. Дыма, кажется, было чуть более, чем в случае с первым и он был более едким.

Третий — XY-5 (паяльная канифоль), заказывался тут.

Как и второй вариант поставляется в баночке, правда, не металлической, а пластиковой.

Из-за твердого состояния может отлично транспортироваться и постоянно храниться хоть в кармане. Ничего не вытечет, ничего не испачкается.

В твердом состоянии имеется знакомый всем, кто работал с канифолью, насыщенный янтарный цвет. Во время нагрева плавится с обильным выделением дыма, имеющего запах смолы, что не удивительно 🙂 Если честно, мой самый любимый вариант. Нагретый отлично растекается, но и остывает достаточно быстро. В твердом состоянии крошится.

Описание (гуглоперевод):
Название: Твердая канифоль;
Вес: 22 грамма (включая коробку).

Аскетично, но что имеем, то имеем 🙂

Возможно, сравнивать первых два образца с этим не совсем корректно, но, по большому счету, и первое, и второе, и третье — флюс и применяется для одних и тех же целей.

Итак, начнем.

Первый провод припаивался с использованием флюса №2 PPD PD-18. Из-за обилия загрязнения и довольно крупного сечения провода, припоя пришлось использовать не так уж и мало 🙁 Но результат не заставил себя ждать — провод был припаян:

Без использования флюса припой на скобе отказывался держаться напрочь. Если посмотрите на фото выше, то увидите как он стекал с нее, растекаясь по пластику.

Второй провод припаивался с использованием твердого флюса №3 XY-5 (или же канифоли). Если честно, то первая попытка прошла не совсем удачно: провод отвалился от скобы разъема вместе со всем припоем 🙂 Зато видно как на припое собралась вся грязь, а на скобе появилось место без загрязнений:

Но со второй попытки он таки занял свое место там, где это требовалось.

Последним использовался флюс №1 RMA 223. Проводок припаялся без особых проблем и закончил экспозицию под названием «ёж» 🙂

Ёж ежом, но самое главное, что требуется от флюса — упрочнение соединения при пайки. Так что самое простое, что мне пришло в голову для проверки результатов — попробовать оторвать припаянные провода 🙂 Результат:

Как видно, флюс №2 сработал на отлично: сам припой остался на месте, а провод его просто разорвал. Правда, тянуть пришлось с изрядным усилием. Флюс №3 (канифоль) оказался тоже весьма неплохим: как бы я не тянул, но провод так и остался на месте. Единственное, что удалось отделить, так это изоляцию от жил 🙂 А вот флюс №1 подвел. Припой просто отвалился и напрягаться для этого особо не пришлось 🙁

Вывод: RMA 223 брать не стоит, со своей задачей как флюс он не справляется (ибо это больше вазелин, а не флюс как таковой). А вот XY-5 и PD-18 показали себя с положительной стороны. Выбирая между ними я бы отдал предпочтение твердому флюсу только из-за того, что его практичней хранить, да и запах у него куда приятней 🙂 Но каждый сам решает что покупать.

Да, для улучшения результатов можно было бы залудить провода и обработать скобу ортофосфорной кислотой, но я хотел узнать какой из флюсов покажет себя лучше в самых жестких условиях 🙂

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

какой паяльный флюс лучше, назначение

В процессе пайки используется вспомогательное вещество под названием флюс. Основное применение происходит при пайке соединений в домашних условиях или производствах. Качественная пайка, соединение деталей невозможно без применения специального вещества. Перед работами подбираются материалы, в том числе флюс качественного состава, для надежной и быстрой пайки.

Флюс для пайки

Содержание

Что такое флюс и его ключевые особенности

Основным предназначением флюса является применение при спаивании нескольких материалов. Структура состоит из легко сплавных материалов, которую возможно изготовить самостоятельно. Флюс для пайки служит для соединения изделий, путем выдержки определенной температура на уровне шва. В зависимости от структуры и твердости вещества, температура пайки начинается от 50 ⁰C и достигает 500 ⁰C. Температурные показатели припоя учитываются выше, чем материала, только тогда возможно начинать процесс пайки.

Выбор подходящей структуры зависит от нескольких факторов, флюс для пайки подразделяется на множество структур. Основные параметры:

• Температура процесса пайки.
• Вид металла.
• Температурные режимы работы вещества.
• Поверхности близлежащих деталей к изделию.
• Устойчивость материала к коррозии, защита поверхностей от окисления и его прочность.

Флюс-паста

Состояние делится на твердые, имеющие порог к высокой температуре и мягкие, когда флюс плавится при низких температурах. Для того, чтобы разобраться, что такое флюсы необходимо изучить все свойства и предназначение материала.

Предназначение

Процесс пайки тугоплавкими видами припоя происходит при температурах более 500 ⁰С. За счет воздействия температур и свойств вещества, результатом получается прочный вид соединения. Недостаток применения заключается в том, что возможен перегрев детали, некорректная работа после сборки.

Флюс паяльный применяется как легко сплавная разновидность, в сфере монтажа радиотехники и других мелких работ. Температурные режимы работы составляют до 500 ⁰C, что позволяет не портить соединения и платы. Основные примеси при работе – свинец и олово. Сверх легкоплавкие виды используются при работе с транзисторами и других соединений, температура поверхности окисления не достигает 150 ⁰С.

Флюс для пайки микросхем

Флюс для пайки тонких поверхностей используется в легко сплавном виде, твердотельные, объемные детали пропаиваются твердыми типами припоев. Зачем нужен флюс и основные требуемые характеристики:

• Высокие показатели теплообмена, проводимости электрического тока.
• Прочное соединение.
• Допустимый размер растяжки.
• Устойчивость к процессам коррозии материалов.
• Показатели температуры плавки должны отличаться от размягчения материала.

Распространенной формой для производства вещества спайки является прут из олова, диаметр сечения применяется от 1 до 5 мм. Существует несколько других видов, такие как проволочные катушки, трубочки с канифолью, ленты и другие.

Оловянный припой

Существуют припои многоканальные, конструкция изделия состоит из некоторых материалов, используется для более надежной пайки. Продаются данные изделия в спиралевидной форме, содержатся в колбах и смотках. Пайка электро схем происходит с использованием трубочной разновидности состава. За счёт наличия смолы канифоли, соединение материалов меди, серебра или латуни происходит значительно надежнее.

Типы флюсов для пайки

Флюсы разделены на несколько разновидностей, в основном отличающихся по типу воздействия на детали в процессе пайки. Канифоль и другие составы на ее основе обладают меньшей активностью, основное предназначение спаивание электросхем, других радиотехнических соединений. Флюс, используемый для пайки микросхем удаляет тонкий оксидный слой на материалах, способствуют противостоянию коррозии за счет не высокого воздействия. Повышаются характеристики спайки с использованием глицерина, спирта или скипидара.

Канифоль

Выбор канифольной разновидности состава обуславливается его нейтральностью. Бескислотный флюс с припоем, получил применение при работе с радиодеталями благодаря бескислотному составу, который является диэлектриком, не образует утечки тока. На основе канифоли производятся активированные типы флюсов, к составу которых включаются аминовые, кислотные соединения, например салициловая кислота. Использование активного компонента позволяет соединять различные типы металлов без предварительной очистки поверхностей.

Тугоплавкие припои широко применяются при больших объемах работ, устойчивы к резким температурным перепадам и механическим воздействиям. Данные флюсы разделяются на соединения с медью цинка или фосфора, а также полностью из серебра. Применение цинково-медного сплава не оправдано дорого, а прочность не высока. Жидкий флюс активно используется при спайке медных изделий, автомобильных радиаторов.

Жидкий флюс

Изделия из меди или латуни спаиваются фосфорно-медным сплавом припоя, материалы обычно не сильно подвергаемые нагрузкам, применяется на замену серебряного припоя. Необходимо помнить, что при пайке чугуна крайне не рекомендуется применять твердые припои, так как при процессе пайки образуются хрупкие элементы, способствующие разрушению шва. Рациональным вариантом при спаивании железных материалов является серебро, но оно очень дорого обходится при массовых работах.

Активные флюсы

Составы на основе соляной кислоты в чистом виде именуются активными веществами. С ее помощью спаиваются железные изделия. Разновидность активного состава также производится из хлористого цинка, который возможно получить в домашних условиях. Паяльная кислота взаимодействует с веществом за счет реакций цинка при обработке поверхностей материалов. Активный флюс отличается повышенной химической активностью, эффективно снимает пленки с поверхности деталей, реагирует на сам металл.

Благодаря использованию активных составов происходит надежное соединение металлов. Повышенная электропроводность дает возможность соединять крупные провода или изделия. Данный флюс не применяется к радиотехнике, т.к. остатки химического состава трудно удаляются с плат, они быстро разъедают соединения.

Бескислотные флюсы

Категория флюсов, приготовленных на основе глицерина, этилового спирта или скипидара называется бескислотным или неактивным составом. Канифоль применяется при температурах до 150 ⁰, растворяет тонкие слои поверхности металлов меди, свинца или олова, производя качественную очистку.

Основное применение производится при необходимой пайке поверхностей с отсутствием разъединения материалов. Используется при работах с мелкими деталями, электро схемами или платами радиодеталей.

Активированные флюсы

Изготавливается данный тип на основе солянокислого анилина либо кислоты салициловой. Применяется при пайке всех видом соединений, которые не требуют предварительной зачистки.

Активированный флюс

Используется при соединении материалов, которые подвержены механическим воздействиям.

Антикоррозийные флюсы

Задача антикоррозийных флюсов состоит в очистке места спайки от коррозийных отложений, защите от окислов при дальнейшем использовании детали. Основной компонент – ортофосфорная кислота, которая используется при изготовлении антикоррозийных пропиток. Основное отличие от кислотных составов в том, что отсутствует разрушающее воздействие на структуру металла, происходит зачистка от коррозии за счет химической реакции при температурных воздействиях.

Защитные флюсы

Предназначение состоит в защите материалов от дальнейшего окисления, за счёт обработки предварительно очищенных деталей. Отличительные черты – это отсутствие химического воздействия, из-за слабой химической активности вещества. Для изготовления применяются вазелин, воск, оливковое масло, другие маслянистые вещества. Основное предназначение представляется к использованию микросхем и мелких технических деталей.

Альтернативные виды припоев используются для различных целей при спайке. Бур, смешанный с канифолью используется для пайки медных трубок, не нуждается в предварительной зачистке изделия, температура плавления начинается от 70 градусов, в процессе не выделяются вредные вещества. Жидкие припои на основе золота, вазелина, салициловой кислоты используются при спайке радиаторов и одножильных проводов, в результате получается чистый и аккуратный шов.

Хранение

Основное распространение флюсов происходит в жидкой форме. При хранении необходимо соблюдать указания производителя, тщательно закупоривать упаковку. В противном случае, из-за разгерметизации упаковки, происходит потеря химических свойств и испарение действующего материала.

Паяльный флюс

Хранение флюса-пасты происходит в помещениях с относительно низкой влажностью, закрытых тюбиках или емкостях. Взаимодействие с влагой дает разрушение химического состава, влияет на уровень коррозии при работе с флюсом. Большинство флюсов отличаются повышенной воспламеняемостью, поэтому такие вещества рекомендуется хранить вдали от огня, солнца, при температуре не более 25 ⁰С. Окружающие условия с пониженными температурами могут привести к обмораживанию некоторых элементов состава, в процессе работы которые могут выделить влагу, образовать коррозию в последующем времени.

Применение флюса

Процесс выполнения пайки требует подготовки материалов перед нанесением вещества. Поверхности зачищаются, покрываются флюсов, разогреваются паяльным устройством до необходимой температуры. Кончиком паяльника отсоединяется небольшая часть припоя, который должен хорошо растекаться, после чего равномерно наносится на поверхность детали.

Наилучшим составом для пайки является олово, однако в чистом виде оно стоит не дёшево, достаточно редко возможно встретить на рынке. Применяются оловянно-свинцовые сплавы, с температурой плавки около 200 ⁰С, соединения выходят достаточно прочными и крепкими, благодаря активным веществам. Припой обозначается буквами ОС, что называется оловянно-свинцовый, цифры указывают на содержание олова в процентном соотношении, конечным результатом на бирке таких припоев получается ОС-40 или ОС-60.

Припой оловянно-свинцовый

Без свинцовый флюс применяется небольшими количествами при пайке контактов сложных электро схем, температура процесса не превышает 300 ⁰С. Сверх легкоплавкие составы используются для деликатных работ, плавятся при 100 ⁰С. Припой такого типа должен хорошо растекаться, не обладает высокой прочностью, используется на неподвижных материалах.

Без применения специальных элементов при работе паяльником не удастся достичь достойного соединения деталей. Достаточно опробовать самостоятельно произвести процесс без специальных растворов, на получение соединения уйдет уйма времени, а наносимый припой в последствие обвалится.

Как приготовить флюс для пайки своими руками

При спаивании радиотехнических материалов возможно использовать флюс, приготовленный самостоятельно. Припой используется диаметром 2 мм небольшими кусками. Приготовление потребует металлической емкости, с заранее просверленной дыркой необходимого диаметра на дне. Оловянно-свинцовый раствор нагревается до температуры плавления, после чего из подготовленного отверстия вытекает вещество. После застывания прутков, необходимо разделить их на кусочки необходимого размера.

Процесс приготовления может происходить в различных емкостях, технология состоит из нескольких простых шагов:

• Развесовка пропорций олова и свинца.
• Расплавление происходит в закаленном тигле, помешивается для исключения прилипания раствора к стенкам.
• Снимается тонкая пленка отложений с поверхности чаши.
• Заключительным этапом является разлив жидкости в заготовленные формы.

После любых процессов пайки, шок необходимо протирать ацетоном или специальным спиртом. В последнее время получили распространение без отмывочные припои, преимущество которых:

• Отсутствие компонентов, приводящих к окислам и коррозии.
• Не проводят ток.
• После процесса не требуется процесс зачистки.

Для нанесения жидкого припоя используется кисть или ватная палочка, возможно использовать приспособление, изготовленное самостоятельно для удобной работы. Медицинский шприц разрезается на две части, к нему вставляется кусок силиконового шланга, иголка укорачивается, изгибается под небольшой градус.

Паяльная паста, изготовленная при домашних условиях, может облегчить процесс пайки. Для изготовления необходимо измельчить твердотельный флюс крупнозернистым напильником на металлическом материале. Использование мелкозернистого паяльника не разумно, так как флюс попросту забьётся в его зубья. Полученный порошок необходимо смешать с канифолью и спиртом, если паяльная паста получилась густая, к ней добавляется спирт до получения однородной массы. Паста помещается в герметично закрывающуюся емкость, т.к. если она взаимодействует с влагой, в последующем возможны образования коррозии спаянных деталей. Для наилучшего нанесения, удобного использования, возможно изготовить шприц из подручных инструментов.

Изготовленная своими руками конструкция поможет использовать флюс – пасту при нанесении на труднодоступные детали. Для предотвращения засыхания, возможности повторного использования, следует использовать проволоку, заткнув выходное отверстие.

При выполнении любых работ по пайке следует воспользоваться средствами индивидуальной защиты. Химические газы, выделяемые при разогреве могут повредить дыхательные пути или органы зрения человека. Использование качественных флюсов предотвращает от отравления газами.

Как правильно выбрать флюс

Наиболее удачные флюсы для пайки мало испаряются и не горят при повышенных температурах, результаты отложений вещества легко удаляются с поверхности, а если удаление не доступно, то не вызывают коррозии к последующему времени. Разделяются припои на активные и неактивные, первый вариант достаточно сильно взаимодействует с отложениями на металлах, может нанести вред здоровью при процессе пайки. Нейтральный вид более безопасный, однако обработка крупных поверхностей может затянуться на долгое время из-за отсутствия химических воздействий.

Жидкий бесканифольный среднеактивный флюс

Среднеактивные флюсы применяются в мастерских радиотехники. Соединения обрабатываются паяльником, затем флюсом для обеспечения заметного результата и быстрой пайки. Такие растворы обычно не пенятся при нагреве, легко наносятся на места соединений, широко распространены и сравнительно не дороги.

По многолетнему опыту мастеров качественный флюс является гарантом совершенной пайки. Выбор зависит от спецификации вещества, характера работ. Большинство флюсов используют по прямому назначению. Современные гелеобразные припои используются повсеместно, отличаются большим разнообразием активных компонентов и простотой использования.

Для выполнения качественных работ необходимы хорошие инструменты. Паяльник, его жало, фен и припой опытный радиотехник подбирает высшего качества, т.к. цена в разнице с аналогами не высока, а качество работы будет на высшем уровне. Применение самых передовых, современных паяльных инструментов не даст возможности произвести достаточно хорошую пайку без сопутствующих флюсов.

Какой флюс лучше для пайки smd

Андрей Сенин. Сейчас этот форум просматривают: divin , Google [Bot] , ОхотниК и гости: 7. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема. FAQ Личный раздел. Предыдущее посещение: менее минуты назад Текущее время: 09 окт ,

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как правильно выбрать флюс. Обзор флюсов для пайки.
• Флюс и канифоль для пайки
• Флюс для пайки: описание и особенности
• Флюсы из Китая: сравнительный обзор
• Для чего и зачем нужен паяльный флюс
• Химия для пайки
• Пайка SMD компонентов в домашних условиях
• Топ 10: самые лучшие флюсы для пайки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как работает флюс — применение флюса для пайки SMD под микроскопом.

Как правильно выбрать флюс. Обзор флюсов для пайки.

Сегодня на прилавках радиорынков и магазинов для электроники можно встретить огромное количество различных по назначению и цене флюсов для пайки. Производители флюсов предлагают продукцию действительно высокого качества, но найти ее на рынке довольно трудно. Количество и варианты подделок просто поражают своим разнообразием. Даже если вам повезло, и вы нашли оригинальный продукт, то его стоимость будет существенно отличаться от стоимости подделки. Большинство потенциальных покупателей после сравнения цен решают сэкономить и поискать более дешёвый флюс.

Мастера же подбирают под свои требования оптимальный набор паяльной химии, устраивающей их по техническим параметрам и цене. Но для этого им приходится перебирать неизвестные флюсы и путем опытов подбирать наиболее подходящий вариант для той или иной работы.

Практически на каждом углу продаются сотни наименований дешевых флюсов с высокими показателями заявленных параметров на этикетке. Но внутри упаковки вас может ожидать совсем неприятный сюрприз. А сейчас давайте разберемся, как разводят флюсы и как это влияет на их технические характеристики. Представьте ситуацию: вы купили суперфлюс, открываете тюбик, а там вместо качественного флюса находится низкокачественная канифоль отходы после производства канифоли. Притом эта же канифоль еще и очень сильно разбавлена каким-то загрязненным техническим вазелином.

Паять или залудить такой смесью просто невозможно. Очень часто в уже и без того некачественный флюс добавляют кислоты лимонная, ортофосфорная или хлориды хлорид цинка.

По сравнению с канифолью картина сразу меняется — всё лудится и паяется. Создается впечатление, что флюс просто супер, но паять таким флюсом электронные платы нельзя. Очень трудно, а иногда практически невозможно удалить остатки кислоты, особенно из-под SMD-элементов. Кислота может оставаться даже внутри пайки, в порах припоя. В результате, через месяц-два пайка с кислотой или хлоридом цинка рассыпается в порошок вместе с выводами радиоэлемента. Ремонт потом будет очень и очень трудоемкий, а иногда он и вовсе невозможен.

Случается и такое, что во флюс щедро льют глицерин. Глицериновый флюс паяет замечательно, он дешевый и его много, но попробуйте покрыть им плату.

А потом измерьте сопротивление текстолита платы. Вот так незадача: он проводит ток от единиц до десятков Ом там, где проводить не должен. Глицерин впитывается в текстолит сопротивление текстолита, не покрытого медью — от 10 до 50 Ом. Для большинства устройств это просто неприемлемо.

Чтобы хоть как-то заставить устройство работать, попробуйте процарапать иглой текстолит между дорожками. Вывод: глицерин, кислоты, хлориды в безотмывочных флюсах для работы с радиоэлектроникой, компонентами BGA и SMD применяться не должны. В их составе не обнаружено кислот, хлоридов или глицерина.

Они не проводят электрический ток, а смывать остатки совсем необязательно. Данные флюсы соответствуют всем заявленным нормам и проверены при пайке выводных деталей, проводников, BGA и SMD-элементов, а также чувствительных солнечных панелей. Давайте сейчас некоторые из них рассмотрим поподробнее. Для начала разберемся с названием. Что же обозначают все эти большие буквы? G gel — флюс гелеобразный. NC no clean — не требует смывания.

LF lead free — подходит для бессвинцовых припоев. Данный флюс подходит для пайки залуженных контактов. Обладает хорошей теплопроводностью, контактная площадка остается на плате, а не на жале паяльника. Подходит для работы с паяльником, термофеном, ИК-станцией, а также для реболлинга. Изготовлен флюс из высокоочищенных компонентов. Полностью поддерживает как обычную, так и бессвинцовую технологию пайки.

Не содержит галогенов, что гарантирует долгосрочную надежность и отличные характеристики пайки. Обладает минимальной, «мягкой» активностью при пайке, что позволяет не смывать остатки.

Не кипит, не оставляет темного «нагара», после пайки остается прозрачным гелем. Легко удаляется с помощью любого универсального средства на спиртовой спиртобензиновой основе и бумажной салфетки. Имеет отличную теплопроводность компонент прогревается максимально равномерно , очень удобен в работе. Не содержит растворителей, не высыхает на открытом воздухе и не твердеет после пайки.

Подходит для многократного использования. Хотя отлично паяет и обычными свинецсодержащими припоями. Можно использовать для повторной пайки. Смывать не обязательно, но если необходимо смыть, используйте любое универсальное средство на спиртовой спиртобензиновой основе. По консистенции он такой же клейкий гель, как и G-NCLF, но обладает повышенной лудящей способностью. Хорошо снимает окислости с места пайки и предназначен как для обычной пайки, так и для пайки лужения сильноокисленных выводов и контактов.

Обладает высокой теплопроводностью, компонент прогревается максимально равномерно. Не кипит, не оставляет темного «нагара», остается прозрачным гелем после пайки, легко стирается бумажной салфеткой и очень удобен в работе. Остаток флюса чистый, мягкий, прозрачный, некоррозионный, а также не проводит ток.

Очистка остатка необязательна, но при необходимости его можно стереть с помощью сухой салфетки или любым средством на спиртовой спиртобензиновой основе. Часто с помощью данного флюса удается залудить даже те контакты, которые не под силу более дорогим флюсам. Необходимо отметить, что стоимость на качество не повлияла. Ими также можно прекрасно работать и получать хорошие результаты. А теперь остановимся на каждом из них поподробнее.

Это дешевый и довольно неплохой низкоактивный флюс. Имеет практически нулевую активность. Используется для пайки и демонтажа облуженных выводов. Подходит для бессвинцовых припоев. Равномерно распределяет температуру при пайке и препятствует отслаиванию печатных проводников.

Имеет клейкую консистенцию вязкий, липкий , не вызывает коррозии, надежно фиксирует элементы при пайке. Также он не проводит ток. Флюс используется без последующей отмывки в печатных узлах.

Подходит для работы в различных условиях окружающей среды. Это универсальный флюс. Ее рекомендуется использовать для низкотемпературной пайки. Не подходит для бессвинцовых припоев. Равномерно распределяет температуру при пайке, препятствует отслаиванию печатных проводников. Данная флюс-паста имеет слегка желтоватый цвет, некоррозионная и безопасна для радиокомпонентов.

SP — это уже активная флюс-паста. Рекомендуется использовать для большинства типов работ. Обладает повышенной активностью, хорошо лудит без кислотных последствий. Можно применять для пайки и лужения окисленных вводов и контактных площадок. Флюс используется для различных печатных узлов с высокочастотными схемами. После работы с SP есть небольшое количество остатков, которые, при необходимости, легко смываются.

Данная флюс-паста не проводит электрический ток, безопасна для радиокомпонентов и надежно фиксирует элементы при пайке. Главное отличие состоит в консистенции. SP — это полупрозрачный, клейкий гель. Флюс предназначен для ремонта и производства электроники. Может использоваться со всеми стандартными припоями.

Состав всех флюсов разработан для пайки высокого качества. Все вышеперечисленные флюсы применяются в различных условиях окружающей среды и при разных особенностях процесса. Главными отличиями между флюсами SP являются консистенция и активность. Поэтому подбирать флюс необходимо исходя из сферы применения и удобства при работе. Главная страница Технические статьи Как правильно выбрать флюс. Обзор флюсов для пайки. Канифоль вместо флюса Представьте ситуацию: вы купили суперфлюс, открываете тюбик, а там вместо качественного флюса находится низкокачественная канифоль отходы после производства канифоли.

Разбавленный кислотой флюс Очень часто в уже и без того некачественный флюс добавляют кислоты лимонная, ортофосфорная или хлориды хлорид цинка. Разбавленный глицерином флюс Случается и такое, что во флюс щедро льют глицерин. Основные требования к качественному флюсу для работы с выводными элементами, BGA и SMD: отсутствие коррозионной активности хорошие лудящие свойства высокая смачивающая способность отсутствие кипения при нагреве до рабочей температуры отсутствие электропроводимости легкость удаления остатков при необходимости поддержка бессвинцовых и свинецсодержащих припоев безотмывочная технология пайки остатки можно не смывать удобство нанесения гель, паста доступная цена.

А теперь давайте посмотрим, что же нам предлагают на рынке. Характеристики флюсов и их особенности Давайте сейчас некоторые из них рассмотрим поподробнее.

Флюс и канифоль для пайки

Для надежной и качественной работы устройства после пайки один из критериев — это качество сборки и монтажных работ. В свою очередь этот этап зависит от используемых в работе флюсов, которые различаются по своему составу и спектру применению. Флюс — это вещество, которое облегчает процесс пайки. Оно удаляет окислы до спаивания деталей и во время лужения.

Купить для пайки плат, SMD, BGA, монтажа и демонтажа деталей. Флюс. Флюс Ф3, для пайки печатных плат контактов, разъемов стали, цинк, ().

Флюс для пайки: описание и особенности

Пайка — это соединение деталей между собой, для соединения этих деталей используется два основных компонента, это припой и флюс. Ни один процесс пайки не обходится без таких материалов как припой, флюс, канифоль, некоторые радиолюбители используют паяльные кислоты, различные смеси и прочее. В этой статье о них и поговорим. Припой — это металл или сплав, применяется для соединения и пайки радиодеталей, имеет температуру плавления ниже, чем соединяемые металлы. Припой прочно соединяет радиодетали между собой, растекается по нему и заполняет зазоры или отверстия между соединяемыми деталями. Мягкими припоями являются оловянно-свинцовые сплавы. Продается они в катушках, тюбиках или же в виде прутков.

Флюсы из Китая: сравнительный обзор

Всем добра! Данный рейтинг содержит лучшие флюсы для пайки и составлен из личных предпочтений и отзывов мастеров по ремонту электроники. Мастер Пайки начал хоть что-то писать о паяльном деле! Признаю, каюсь, буду исправлять положение.

Флюс для пайки конечно можно сделать и самому.

Для чего и зачем нужен паяльный флюс

Андрей Сенин. Сейчас этот форум просматривают: divin , Google [Bot] , igils , ОхотниК и гости: 6. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема. FAQ Личный раздел.

Химия для пайки

Пайка на сегодняшний день широко используется в разных промышленных сферах, ее применяют, чтобы получить неразъемное соединение между твердыми материалами. Однако, чтобы работа была выполнена качественно, нужно иметь необходимый набор инструментов и оборудования, а также расходные материалы. В числе таких материалов — флюс. И сегодня мы расскажем о том, что это такое и что этот предмет представляет собой. Итак, флюс — это такой сплав металлов, имеющий легкоплавкую структуру, который применяют для спаивания двух разных материалов. Этот сплав можно сделать и своими руками, если вы знаете особенности соединения двух разных материалов при термической их обработке. Соединение двух материалов при помощи флюса выходит при условии, если на уровне шва будет выдержана та или иная температура. В зависимости от того, какой материал берется, температура варьируется в пределах от 50 до градусов.

Интернет-магазин популярных и горячих Флюс Для Пайки Smd из Орудия, Сварочные флюсы, Детали и аксессуары для инструментов, Провода.

Пайка SMD компонентов в домашних условиях

Для хорошей пайки BGA чипов необходим качественный флюс — от него зависит качество или возможность пайки вообще. При первом знакомстве с пайкой чипов или реболлингом, большинство не спешит покупать настоящие оригинальные флюсы популярных производителей, и считают достаточным для начала попробовать китайский аналог. Скажу однозначно: пайка китайским дешевым флюсом и оригинальным — две абсолютно разные вещи. Убедился я в этом, при первой попытке накатки шаров через трафарет к чипу от видеокарты.

Топ 10: самые лучшие флюсы для пайки

ВИДЕО ПО ТЕМЕ: Какой флюс выбрать для пайки? Обзор флюсов моей мастерской.

Многие задаются вопросом, как правильно паять SMD-компоненты. Но перед тем как разобраться с этой проблемой, необходимо уточнить, что же это за элементы. Surface Mounted Devices — в переводе с английского это выражение означает компоненты для поверхностного монтажа. Главным их достоинством является большая, нежели у обычных деталей, монтажная плотность. Этот аспект влияет на использование SMD-элементов в массовом производстве печатных плат, а также на их экономичность и технологичность монтажа. Некоторые умельцы утверждают, что паять такие элементы своими руками очень сложно и довольно неудобно.

Пайка — это соединение деталей между собой, для соединения этих деталей используется два основных компонента, это припой и флюс.

Помню свои первые опыты паяния пастой. Купил пасту, намазал места пайки резистора и пытался прогреть паяльную пасту паяльником Конечно, это было ошибкой, и ничего у меня из такой пайки не получилось. Впоследствии я выяснил, что нагревать место пайки с паяльной пастой нужно струей горячего воздуха или инфракрасным излучением, причем при этом желательно соблюдать определенную последовательность нагрева, т. Графики изменения температуры во времени еще называют температурными профилями. Для точного нанесения паяльной пасты на места пайки особенно это важно для пайки ножек чипов применяют паяльные маски. В состав паяльной пасты входит флюс и взвесь из мелких частичек припоя.

Флюс Ф3 Украина для пайки печатных плат контактов, разъемов стали, цинк Сверхактивная пайка мягких припоев. Высокоактивный флюс для пайки меди, ее сплавов, коррозионностойких ст 19 грн A Флюс ФЭП Высокоэффективный флюс для пайки эмалированных проводов.

10 лучших флюсов для пайки электроники Обзоры и руководство по покупке

Создаете ли вы новые электрические цепи или ремонтируете существующие, вам потребуются различные инструменты для того же самого.

В первую очередь сюда входят такие инструменты, как паяльник и паяльная проволока, необходимые для выполнения электрических соединений. Но чтобы сделать чистые и рабочие соединения, вам также понадобится что-то вроде лучшего флюса для пайки для электроники, указанного ниже в этом списке, из-за следующих факторов:

• Вес: Флюс для пайки используется снова и снова, поэтому его потребуется много. Следовательно, не забудьте проверить количество или вес флюса для пайки, который вы получаете. Как правило, флюс для пайки поставляется в упаковках по 2 унции, а некоторые бренды даже предлагают упаковки по 4 унции или 16 унций для длительного использования.
• Соответствие: Как правило, вы можете использовать любой паяльный флюс для своих электронных проектов, поскольку все они имеют сходное применение. Но если вы хотите быть уверены, что ваш флюс для пайки прошел надлежащие испытания, то приобрести что-то вроде флюса для пайки, соответствующего требованиям RoHS, может быть отличной идеей.
• Гарантия: Поскольку флюс для пайки более или менее представляет собой смесь химических веществ, срок его хранения обычно составляет несколько слоев. Хотя, поскольку вы хотите, чтобы ваш паяльный флюс прослужил как можно дольше, имеет смысл проверить предлагаемую им гарантию. К счастью, на многие доступные флюсы для пайки предоставляется годовая гарантия.

Принимая во внимание эти факторы, выбор правильного флюса для пайки электроники должен быть довольно простым. Но если вы хотите быть полностью уверены, что покупаете лучший, вам также следует проверить их характеристики и детали вместе с подробным «Руководство по покупке» , которое вы найдете ниже. Используя эти данные, вы сможете купить лучший паяльный флюс для электроники, дойдя до конца этой статьи.

Лучший флюс для пайки электроники

Флюс для пайки электроники	Вес	Гарантия	Купить
SRA Паяльная канифольная паста Флюс	2 унции	1 год	Проверить на Amazon
Паяльная паста La-Co	16 унций	—	Проверить на Amazon
Паяльная паста Delcast Rosin	1,7637 унции	1 год	Проверить на Amazon
MG Chemicals Rosin Flux Paste	1,7637 унции	1 год	Проверить на Amazon
Youland Флюс для канифоли для пайки	0,35274 унции	—	Проверить на Amazon
Флюс для пайки RadioShack Rosin	2 унции	90 дней	Проверить на Amazon
Баночки для флюса Romeda	1,2 унции	—-	Проверить на Amazon
Thermaltronics Rosin Flux Paste	2 унции	90 дней	Проверить на Amazon
Rectorseal Paste Flux	4 унции	1 год	Проверить на Amazon
Паяльная паста CAIG LABS Rosin Flux	1,97534 унции	1 год	Проверить на Amazon

Также проверьте –

• Паяльные станции, паяльные станции для электроники и паяльные станции
• Пайка – Наборы железа, пистолеты, руки помощи, коврики, цифровой USB-микроскоп
• Поглотители дыма припоя

Верхний флюс для пайки электроники

1. SRA Продукты для пайки Канифольная паста Флюс

SRA — это очень популярный бренд флюса для пайки, который не только предлагает проверенные и надежные продукты, но и производится в США, которые ищут многие покупатели.

Паяльный флюс SRA Rosin для электроники находится на 1-й позиции в этом списке, потому что для многих он может быть отличным вариантом производства США. С этим паяльным флюсом вы получаете упаковку размером 2 унции, что вполне прилично.

Еще одна замечательная особенность этого флюса для пайки электроники заключается в том, что на него распространяется годовая гарантия, что всегда приятно иметь. Это может быть отличным выбором для использования с оловянными, свинцовыми и бессвинцовыми сплавами без каких-либо проблем. Хотя ему не хватает какого-либо рейтинга соответствия RoHS.

Лучшие характеристики:

• Поставляется в упаковке по 2 унции
• Включает гарантийный срок 1 год

Плюсы:

• Сделано в США
• Отлично работает с оловянными, свинцовыми и бессвинцовыми сплавами
• Достойная гарантия для длительного использования

Недостатки:

• Не соответствует требованиям RoHS

Купить сейчас на Amazon

2. Паяльная флюсовая паста La-Co

тогда флюс для пайки LaCo может быть идеальным вариантом.

Флюс для пайки LaCo 22107 для электроники занимает 2-е место в этом списке, так как с ним вы получаете очень большую упаковку. Поскольку этот паяльный флюс для электроники поставляется в упаковке по 16 унций, вы можете рассчитывать, что его хватит на очень долгое время.

Хотя этого количества, безусловно, хватит на долгое время, вы не получите никакой гарантии на LaCo и ее предложения флюса для пайки, что для многих может стать обломом. Преимущество этого флюса для пайки в том, что он соответствует мил. спец. мил-F 4995, что делает его одним из самых универсальных и удобных флюсов для пайки.

Лучшие характеристики:

• Поставляется в упаковке по 16 унций
• Соответствует мил. спец. мил-Ф 4995 стандарт

Плюсы:

• Флюс производства США
• Большое количество в одной упаковке
• Универсален и совместим с различными металлами, используемыми для пайки

Минусы:

• Отсутствие гарантии производителя

Купить сейчас на Amazon

3. Паяльная паста Delcast Rosin

Несмотря на то, что большинство флюсов для пайки электроники не дороги, некоторые из вас могут искать более дешевые варианты, где Delcast и его предложения могут быть жизнеспособными. вариант для многих.

Этот паяльный флюс Delcast Rosin для электроники находится на 3-й позиции в этой статье, так как это самый дешевый вариант, указанный здесь. Из-за более низкой цены это отличный выбор для покупателей с ограниченным бюджетом.

Несмотря на довольно низкую цену, вы все равно получаете приличное количество 1,7637 унции флюса внутри. Этот флюс также может служить довольно долго благодаря прилагаемой 1-летней гарантии. Хотя, будучи бюджетным брендом, вы не можете ожидать соответствия RoHS от его флюса для пайки.

Лучшие характеристики:

• Поставляется в упаковке по 1,7637 унции
• Включает гарантийный срок 1 год

Плюсы:

• Флюс для пайки начального уровня для электроники
• Длительная гарантия для бюджетного предложения
• Достойное количество в упаковке

Минусы:

• Флюс для пайки, не соответствующий требованиям RoHS

Купить сейчас на Amazon

4. Флюс-паста MG Chemicals Rosin Flux Paste

Как вы можете догадаться по названию, MG Chemicals — это бренд химикатов, который предлагает различные сопутствующие товары, включая паяльный флюс для электроники. Применение.

Поскольку MG Chemicals занимается производством химических продуктов, упомянутый здесь флюс для пайки канифоли 8342 RA для электроники является очень эффективным. Внутри каждой упаковки вы получите в общей сложности 1,7637 унции паяльного флюса, что вполне прилично.

И, как и следовало ожидать по данной цене, вы также получаете 1-летнюю гарантию на этот флюс для пайки. Поскольку MG Chemicals — это торговая марка химикатов, в ее паяльных флюсах используются одни из самых эффективных химикатов, что обеспечивает превосходные результаты очистки.

Лучшие характеристики:

• Поставляется в упаковке по 1,7637 унции
• Включает гарантийный срок 1 год

Плюсы:

• Использование высококачественных химикатов
• Достойный гарантийный срок
• Стандартный вес в упаковке

Минусы:

• Немного дороговато для некоторых

Купить сейчас на Amazon

5. Youland Soldering Rosin Flux

YouLand — это торговая марка всех видов аксессуаров, относящихся ко всем видам продукции, включая паяльный флюс, предназначенный для использования в электронике и для работы с электрооборудованием. схемы.

Если вы покупаете флюс для пайки электроники, то, скорее всего, вам понадобятся и другие сопутствующие аксессуары. Именно это предлагает своему покупателю флюс для пайки YouLand. Говоря о флюсе для пайки, он поставляется с 0,35274 унции флюса в каждой упаковке.

Помимо флюса, вы также найдете припойную проволоку 60/40 толщиной 0,6 мм, что вполне прилично. В комплект входит даже средство для очистки жала паяльника, которое можно использовать вместе с флюсом для предотвращения окисления. К сожалению, будучи небольшим брендом, YouLand не имеет какой-либо гарантии производителя.

Лучшие характеристики:

• Поставляется в упаковке по 0,35274 унции
• Включает гарантийный срок 1 год

Плюсы:

• Сделано в США
• Отлично работает с оловянными, свинцовыми и бессвинцовыми сплавами
• Достойная гарантия для длительного использования

Минусы:

• Без гарантии

Купить на Amazon. для электроники.

Поскольку RadioShack довольно популярен и пользуется хорошей репутацией, его паяльный флюс Канифоль — отличный вариант для покупателей. Как и многие другие варианты, этот также сделан в США. Что касается размера упаковки, то в каждой упаковке вы найдете 2 унции паяльного флюса.

Несмотря на то, что RadioShack предлагает пользователю гарантию, она немного ограничена всего 90 днями общего гарантийного периода. В отличие от многих других вариантов флюса для пайки, в этом используется непроливаемая формула, которая гарантирует, что флюс не попадет куда угодно во время работы с электрическими цепями.

Лучшие характеристики:

• Поставляется в упаковке по 2 унции
• Включает гарантийный срок 90 дней

Плюсы:

• Производство в штатах
• Стандартный размер упаковки
• Использует непроливаемую формулу флюса для пайки

Минусы:

• Гарантийный срок мог бы быть больше

Купить сейчас на Amazon

7. Баночки с флюсом для припоя Romeda

Торговая марка Romeda предлагает канифольный паяльный флюс хорошего качества по доступной цене. Этот флюс широко применим, поэтому он подходит для сварочных инструментов, железа, олова, золота, меди и других металлов.

Поскольку канифоль, используемая в этом флюсе, является токопроводящей в сухих условиях, она обладает хорошей изоляцией. Он не вызывает коррозии, как металлические вещества, в том числе печатные платы. Кроме того, он еще и антикоррозийный.

Этот флюс для припоя подходит для сварки на уровне нескольких электронных чипов. В комплект входят 2 гибких баночки для припоя.

Лучшие характеристики

• Поставляется в 2 баночках
• Может работать с несколькими сплавами

Плюсы:

• Идеально подходит для ремонта, сварки и ремонта электроники
• Хорошее количество по цене
• Антикоррозийный и антиоксидантный

Минусы:

• Не поставляется с производственной гарантией

Купить на Amazon

8. Флюс-паста для канифоли от Thermaltronics

Приближаясь к следующему выбору флюса для пайки в этом списке, у нас есть Thermaltronics, которая оказалась еще одним бюджетным вариантом для многих покупателей благодаря более низкой цене.

Этот паяльный флюс Thermaltronics TMT-FP-1 Rosin для электроники может быть еще одним жизнеспособным вариантом, если вам нужен паяльный флюс, соответствующий требованиям RoHS. Помимо того, что он очень эффективен благодаря соответствию RoHS, он также включает в себя стандартную емкость 2 унции внутри каждой упаковки.

Вы можете использовать этот паяльный флюс как для свинцовой, так и для бессвинцовой пайки, что делает его весьма универсальным. Тем не менее, вы получаете только 90-дневную гарантию с этим флюсом для пайки, что ниже, чем у других.

Лучшие характеристики:

• Поставляется в упаковке по 2 унции
• Включает гарантийный срок 90 дней

Плюсы:

• Флюс для пайки, соответствующий требованиям RoHS
• Флюс для пайки начального уровня
• Работает как со свинцовыми, так и со свинцовыми припоями

Минусы:

• Не самый большой гарантийный срок

Купить сейчас на Amazon

9. Флюс Rectorseal Paste Flux

В отличие от своего названия, Rectorseal также предлагает продукты и химикаты для пайки, где его модель флюса для пайки может быть жизнеспособным вариантом для тяжелых условий эксплуатации.

Те из вас, кому нужен флюс для пайки в тяжелых условиях, могут рассмотреть флюс для пайки Rectorseal 14010. По сравнению с большинством других предложений, этот паяльный флюс выпускается в упаковках немного большего размера (4 унции), что делает его более долговечным, чем другие.

Чтобы гарантировать, что этот флюс для пайки прослужит столько же, сколько хватит его количества, Rectorseal даже предоставляет годовую гарантию на флюс для пайки, что делает его идеальным для многих. Однако, если вам нужен флюс для пайки, совместимый с RoHS, вам следует поискать в другом месте.

Лучшие характеристики:

• Поставляется в упаковке по 4 унции
• Включает гарантийный срок 1 год

Плюсы:

• Идеально подходит для тяжелых условий эксплуатации
• Долговечный флюс для пайки
• Работает с 95/5 и другими обычными припоями

Минусы:

• Не обеспечивает соответствие RoHS

Купить сейчас на Amazon

10. Паяльная паста CAIG LABS Rosin Flux

этот список.

Caig Labs’ RSF-R80-2 Флюс для пайки канифоли для электроники оказался одним из самых премиальных предложений. Благодаря своей премиальной цене этот паяльный флюс соответствует требованиям директивы RoHS и может работать даже с латунью и никелем.

Еще одна вещь, которую следует ожидать от такого высококачественного предложения, — это 1 год гарантии, которую оно предлагает пользователю. К сожалению, его вместимость немного ниже для варианта премиум-класса, так как вы получаете только 1,97534 унции флюса для пайки в каждой упаковке.

Лучшие характеристики:

• Поставляется в упаковке по 1,97534 унции
• Включает гарантийный срок 1 год

Плюсы:

• Флюс для пайки, соответствующий требованиям RoHS
• Высокоэффективный флюс для пайки с никелем и латунью
• Стандартный гарантийный срок

Недостатки:

• Не соответствует требованиям RoHS

Купить прямо сейчас на Amazon. Но чтобы ваши электрические соединения оставались функциональными в течение длительного времени и не подвергались окислению, вам следует подумать об использовании одного из лучших флюсов для пайки электроники, о котором говорилось выше.

Наряду со всеми этими вариантами флюса для пайки вы также найдете соответствующую информацию, такую ​​как их важные характеристики и детали. А для тех из вас, кто хочет узнать больше о флюсе для пайки, мы представляем вам это руководство по выбору лучшего флюса для пайки для электроники:

Вес

В рамках одной электрической цепи вы электрические соединения с помощью паяльника. И если вы собираетесь работать с большим количеством электрических цепей, то это также означает, что вам понадобится много флюса для пайки для таких тяжелых условий эксплуатации.

Таким образом, прежде чем покупать флюс для пайки, вы должны проверить его номинальную плотность. Обычно паяльный флюс для электроники поставляется в упаковках по 2 унции. Тем не менее, те из вас, кто хочет что-то более идеальное для тяжелых условий эксплуатации, могут также найти большие упаковки по 4 унции или даже 16 унций при покупке паяльного флюса.

Соответствие

Если вы не знакомы с флюсом для пайки, то это более или менее смесь химикатов, которые полезны для очистки электрических соединений после их пайки. К счастью, в большинстве вариантов флюса для пайки используется аналогичный химический состав.

Таким образом, вы можете ожидать, что они будут работать примерно одинаково. Хотя, если вы хотите что-то, что, несомненно, даст отличные результаты, вам следует приобрести паяльный флюс, соответствующий требованиям RoHS. Такие флюсы для пайки тестируются на получение оптимальных результатов при любых обстоятельствах.

Гарантия

Как упоминалось ранее, паяльный флюс для электроники более или менее представляет собой смесь химических веществ. В связи с этим, они предлагают срок годности несколько лет. Даже если вы используете свой флюс для пайки через долгое время, он, скорее всего, будет работать нормально.

Однако, если вы покупаете флюс для пайки премиум-класса, вы должны быть уверены, что ваш флюс прослужит как минимум несколько лет. Как правило, они предлагают 1 год гарантии, что довольно хорошо.

Заключение

Те из вас, кто знаком с пайкой электрических соединений в электрических цепях, должны знать, что эти электрические соединения могут окислиться, если они не выполнены должным образом. Такие окисленные электрические соединения могут даже довольно легко сломаться через некоторое время. Чтобы предотвратить такие проблемы, настоятельно рекомендуется использовать что-то вроде лучшего флюса для пайки электроники, указанного ранее в этой статье, для очистки электрических соединений, выполненных с помощью паяльника.

Однако, если вам интересно, какой флюс для пайки подходит именно вам, рассмотрите наши идеальные рекомендации:

• флюс для пайки может быть отличной идеей. Несмотря на то, что это самый дешевый флюс в этом списке, он по-прежнему предлагает приличное количество 1,7637 унции. И в отличие от других дешевых паяльных флюсов на рынке, этот также предлагает 1 год 9.0010
• Если вы покупаете флюс для пайки электроники, то очень велика вероятность того, что вам понадобятся и другие аксессуары. Для таких случаев идеально подойдет паяльный флюс YouLand . Несмотря на то, что он предлагает только флюс для пайки 0,35274 унции, вы получаете очиститель жала паяльника и паяльную проволоку 0,6 мм в сочетании с ним, что делает отличный комбинированный пакет для многих.
• Те из вас, кто часто работает с электрическими цепями, должны приобрести что-нибудь побольше. Одним из таких вариантов может быть Флюс для пайки LaCo для электроники. По сравнению с другими вариантами флюса, этот поставляется в очень большой упаковке по 16 унций, что намного больше, чем нужно большинству покупателей.

7 лучших флюсов для пайки электроники по отзывам в 2022 году

Здесь вы можете найти лучший флюс для пайки электроники, отобранный после нескольких часов исследований, испытаний и анализа продуктов. Я выбрал эти флюсы с самым высоким рейтингом, чтобы помочь вам выбрать наиболее подходящий для удовлетворения потребностей вашего проекта.

Флюс для пайки электроники удаляет другие металлические загрязнения с поверхности пайки. Подготавливает чистую поверхность к прочному соединению. Если вы новичок, покупка флюса для электроники может оказаться сложной задачей. Я решил собрать наши детальные обзоры 7 лучших флюсов для пайки электроники, чтобы найти наиболее подходящий вариант.

Предварительный просмотр

Лучший выбор

Хороший выбор

Также Great

Название продукта

SRA Продукты для пайки Канифольная паста Флюс

MG Chemicals – 8341-10 мл 8341 No Clean Flux Paste,

La-Co-22194 Водорастворимый, всепогодный флюс, 4 унции*

2 Характеристики продукта Идеально подходит для ремонта электрооборудования и печатных плат. Не требует очистки. Сделано в США.

Превосходная способность к флюсу. Мгновенное смачивание.0002 Все бессвинцовые и обычные мягкие припои, Соответствует отраслевому стандарту, Сделано в США

Для получения дополнительной информации

Купить на Amazon

Купить на Amazon

Купить на Amazon

Лучший выбор

Предварительный просмотр

Наименование продукта

SRA Паяльные продукты Канифольная паста Флюс

Характеристики продукта

Идеально подходит для ремонта электрооборудования и печатных плат, не требует очистки, сделано в США

Для получения дополнительной информации

Купить на Amazon

Хороший выбор

Предварительный просмотр

Наименование продукта

мг химикаты-8341-10 мл 8341 Нет чистого потока пасты,

Особенности продукта

Высшая способность потока, мгновенная смачивание, совместимая с свободным свинцом

Для получения дополнительной информации

Купить на Amazon

88

Покупка на Amazon

8888

Также отлично

Предварительный просмотр

Название продукта

La-Co-22194 Водорастворимый, всепогодный флюс, 4 унции*

Характеристики продукта

Все бессвинцовые и обычные мягкие припои, Соответствует отраслевому стандарту, Сделано в США

Для получения дополнительной информации

Купить на Amazon

Чтобы найти лучший флюс для электроники для пайки, я выбрал лучший доступный продукт на рынке. Здесь вы можете найти лучший флюс для пайки электроники, отобранный после нескольких часов исследования продукта, тестирования и анализа.

После индивидуального тестирования на основе его производительности и простоты использования я выбрал лучшие из них для покупки. Ниже приведен список из 7 лучших флюсов для пайки электроники

Лучший флюс для пайки электроники 2022

мастер по ремонту печатных плат. Мне нравится этот флюс, потому что это один из самых популярных и идеальных флюсов для ремонта электроники и электроники. Мне он нравится еще и потому, что он сделан в США и предлагает высокое качество. Именно поэтому я включил его в список лучших флюсов для пайки электроники.

Одна из лучших вещей, которые я заметил в этом флюсе Rosin Paste Flux, это то, что он не содержит хлорида цинка или хлорида аммония. Вместо этого он включает канифоль и активатор органической кислоты для наилучшего качества пайки и здоровых соединений.

Когда я использовал его для ремонта печатных плат, я обнаружил, что он прост в использовании и надежен по доступной цене. Вот почему я люблю и рекомендую SRA Soldering для пайки электроники. Мне это нравится, потому что идеально подходит для ремонта электронных изделий. Некоторые из основных моментов, которые я заметил, требуют минимальной очистки поверхности после пайки. Мне он также нравится, потому что его диапазоны рабочих температур довольно хороши.

Мне также нравятся продукты для пайки SRA, потому что они производятся в США. Согласно отзывам покупателей, это самый высокий рейтинг на Amazon. Я хочу рассказать не только об этом продукте, но и о применении свинцовой и бессвинцовой паяльной пасты. Идеально подходит для подходящего флюса для микропайки, ремонта электрических компонентов, поверхностного монтажа и печатных плат.

Лучшие характеристики:

• Этот продукт поставляется в упаковке размером 2 унции для хоккейных шайб.
• Разработан для использования с оловянно-свинцовыми и бессвинцовыми сплавами, идеально подходящими для ремонта электроники.
• Этот лучший флюс для SMD пайки действует в диапазоне температур 93 – 315° и не требует очистки поверхностей.

Pros

• Проверенный американский продукт
• Простота в использовании и применении.
• После использования практически не требует очистки.

Минусы

• При длительном хранении становится твердым
• Оставляет мало черноватых остатков
2. MG Chemicals 8341 лучший флюс для печатных плат

Однажды я работал над проектом, когда был в Германии. Заказчик предоставил мне эту припойную пасту и попросил отремонтировать печатные платы. Я нашел этот флюс очень простым в использовании и более эффективным. Я включил его в свой список 7 лучших флюсов для пайки электроники 2022 года.

Этот жидкий припой для электроники — еще один отличный вариант. Я нашел его лучшим флюсом для пайки SMD, особенно для подкраски и ремонта. Если говорить о составе, то MG Chemicals 8341 изготовлен из высококачественной синтетической смолы и тиксотропных добавок.

Одна из лучших вещей, которые я заметил, это то, что эта паста No Clean Flux Paste MG Chemicals 8341 соответствует требованиям ROHS. Он соответствует стандартам IPC-J-STD-0048.

Лучшие характеристики:

• Удобно и совместимо с приложением дозатора шприцев.
• Идеальный и лучший флюс для ремонта и переделки пайки SMD.
• Лучший флюс для пайки электроники Ключевые особенности включают быстрое смачивание, малое количество остатков и отсутствие галогенов в составе.

Мне также понравилось, что у него отличные характеристики смачивания. Мне также нравится его вариант «Полностью безгалогенный» — он оставляет очень мало следов после доработок и ремонтных работ. Кроме того, я ценю то, что уникальная смесь высококачественной синтетической смолы является идеальным флюсом для пайки электроники для высокотемпературной бессвинцовой пайки.

Pros

• Этот флюс является водорастворимым
• Идеально подходит для высокотемпературной бессвинцовой обработки
• Практически не требует очистки после использования

Cons

• Удобный диспенсер Syzr . Это водорастворимая паста, соответствующая отраслевым стандартам. Этот паяльный флюс обладает множеством дополнительных функций и является лучшим припоем для пайки меди и латуни. Он также рекомендуется для других расширенных приложений.

  Мне также понравилось, что LA-CO 22101 является водорастворимым вариантом, что означает, что он является более эффективным реактивным очистителем, чем другие канифольные флюсы. Я заметил, что он безопасен в использовании, а лучший флюс для пайки электроники — бессвинцовый, некислотный, нетоксичный.

  Кроме того, я понимаю, что MG Chemicals соответствует стандарту ASTM B813 и не включает хлорид цинка. Это также помогает эффективно устранять проблемы с коррозией. Я рекомендую его как лучший вариант пайки для медных труб и сварки металлов. Плюсы и минусы приведены ниже.

  Лучшие характеристики:

  • Лучший жидкий припой для электроники, сделанный в США, предназначенный для тяжелых условий эксплуатации.
  • Некислотный, но лучше всего рекомендуется для пайки меди, витражей и других тяжелых работ.
  • Лучший флюс для пайки электроники Ключевые особенности включают быстрое смачивание, малое количество остатков и отсутствие галогенов в составе.
  • Устраняет проблемы с безопасностью, поскольку является кислым и нетоксичным.

  Плюсы:

  PROS

  • Этот поток представляет собой растворимый вода
  • Высокопочтений.
  • Избыточный нагрев стал черноватым
  4. RadioShack Best Rosin Flux Paste

  Мне нравится RadioShack Rosin, потому что это превосходный выбор для ремонта электроники и электроники. Это еще один превосходный флюс Made in USA для электроники. Когда я проверил обслуживание клиентов, я нашел их удовлетворительными. 9№ 0003

  Паяльная паста идеально подходит для прочных и гладких паяных соединений. RadioShack — это модный бренд, предлагающий сопутствующие качественные товары и аксессуары. При покупке я получил 2 унции паяльного флюса в упаковке.

  Когда я смотрю на список функций, его элементарно чистить благодаря формуле «Не проливай».

  Лучшие характеристики:

  • Этот флюс легко очистить, протерев тканью или растворителем.
  • Включает гарантийный срок 90 дней; он подходит для удовлетворения.
  • Устраняет проблемы безопасности благодаря своей некислотной и нетоксичной природе.

  Pros

  • Uses a spill-free formula for the soldering flux
  • Highly Active and dried quickly
  • flux is elementary to clean

  Cons

  • Not Good except for Работа в электронике.
  5. Паяльная паста Delcast Rosin для электроники

  Флюс для пайки Delcast Rosin — идеальный выбор, если вы ищете флюс для пайки мобильных устройств и ремонта печатных плат.

  ПО СЛОВАМ ЭКСПЕРТОВ, когда я попросил рекомендации и обзоры экспертов, это идеальный флюс для пайки для ремонта сотовых телефонов. Это также широко признано пользователями всех уровней опыта.

  Я также ценю то, что флюс для припоя Delcast Rosin для электроники обеспечивает более контролируемые и точные паяные соединения.

  Лучшие характеристики:

  • Флюс облегчает течение припоя, обеспечивая более контролируемую и точную пайку.
  • Позволяет припою образовывать прочные, долговечные механические и электрические соединения.
  • Предотвращает коррозию, образуя защитное покрытие на паяном соединении.
  • Устраняет проблемы безопасности благодаря своей некислотной и нетоксичной природе.

  Я также заметил, что флюс для припоя Delcast Rosin для электроники позволяет припою формироваться прочно и достигать припоя в месте нанесения флюса. Это лучший флюс для электрической пайки и очень надежный флюс для пайки по доступным ценам.

  Pros

  • Контролируемый и точный паяль
  • Очень активные и быстро высушенные
  • Leasts No Остаток

  Cons

  • не Good Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good, за исключением Good Allect Apect.
  6. MG Chemicals 8342- Лучший флюс для пайки печатных плат

  И последнее, но не менее важное: наш лучший флюс для пайки электроники — MG Chemicals 8342 RA Rosin Flux Paste. Это превосходный флюс RA премиум-класса с быстрым смачиванием. MG Chemicals занимается химическими веществами высшего качества для электронной промышленности.

  Что касается шпилек, лучший флюс для пайки электроники можно использовать как со свинцовыми, так и безсвинцовыми припоями. Флюс соответствует требованиям RoHS и обеспечивает отличное смачивание. Во время моей практики ручной пайки я наносил флюс кистью, ватными тампонами или окунанием.

  Лучшие характеристики:

  • Универсальный низкотемпературный флюс для пайки.
  • Не содержит хлорида цинка или хлорида аммония, лучший флюс для пайки

  Кроме того, я нашел его идеальным выбором для доработки и ремонта печатных плат и сборок для поверхностного монтажа. Другими словами, это лучший флюс для пайки SMD. Это также жизненно важно при ремонте и устранении неисправностей общего ремонта электроники.

  Pros

  • Пайка серебром
  • Низкотемпературная.

  Cons

  • Вопросы очистки
  Этот серебристо-белый флюс для пайки является универсальным продуктом. Мне нравится его низкотемпературная функция, которая идеально подходит для пайки меди, латуни, стали, нержавеющей стали и никелевых сплавов.

  В соответствии с потребностями проекта флюс Harris Flux является еще одной подкатегорией белого флюса для пайки Stay-Silv, порошкового флюса для пайки Stay-Silv и черного флюса для пайки Stay-Silv.

  Во время расследования я обнаружил отличное обслуживание клиентов компании. Они всегда доступны и готовы ответить на любые вопросы, связанные с продуктом и техническими аспектами.

  Лучшие характеристики:

  • Жидкий флюс для универсальной пайки при низкой температуре, используемой для пайки.
  • Лучший флюс для пайки электроники. Используется с большинством черных и цветных металлов. Не рекомендуется для алюминия, магния и титана.

  Harris Products Group производит электронику с флюсовыми потоками в рабочем диапазоне 1050°F – 1600°F. В основном рекомендуется для пайки серебром. Итак, я нашел лучший флюс для пайки электроники серебряным припоем.

  Pros

  • Пайка серебром
  • Низкотемпературная.

  Минусы

  • Проблемы с очисткой
  Как мы тестировали

  Я трачу тысячи часов на тестирование, анализ и исследование продуктов, чтобы помочь вам найти решение для удовлетворения потребностей проекта. Стоимость флюса для пайки мизерна, и вы можете получить менее 10 долларов. Именно поэтому я купил их все для тестирования.

  Я провел независимое и беспристрастное исследование, чтобы найти лучший флюс для пайки электроники. Я рассмотрел несколько ключевых факторов при рассмотрении лучших вариантов. Факторами являются цена, простота использования, а также отзывы и отзывы клиентов. Я проанализировал несколько онлайн-обзоров с помощью автоматизированных инструментов искусственного интеллекта. Вот как я помогу вам найти лучший флюс для пайки электроники.

  ---

  Как пользоваться флюсом для электронного припоя

  Флюс для электронного припоя имеет решающее значение для получения прочных и блестящих соединений при работе с электроникой. Прежде чем приступить к упражнению, вы должны подготовить паяльник, нагрев его до соответствующей температуры, очистив жало и поставив его на подставку.

  Когда жало утюга горячее, нанесите небольшое количество припоя и очистите его губкой, залудив жало припоем. Лужение помогает уменьшить износ, защитить от окисления и улучшить теплопередачу.

  Шаг 1: Всегда полезно очистить две детали, которые вы хотите спаять, стальной мочалкой или скотчем, это поможет удалить оксидные слои с поверхности.

  Шаг 2: Используйте кисточку, чтобы нанести электронный флюс с припоем на обе части клеммы, которые необходимо соединить.

  Шаг 3. Не выжигая флюс, нагрейте соединение припоем с помощью регулируемого регулятора температуры и установите утюг на нужную температуру (400°C/752°F).

  Электронный припой опасен, поэтому всегда соблюдайте меры предосторожности, избегайте прямого контакта кожи с кожей и избегайте вдыхания паров. Чтобы получить более подробную информацию, вы можете посмотреть видеоурок здесь.

  ---

  Какой тип флюса используется при пайке электроники
  Канифольный флюс

  Канифольный флюс Обычно добывают из пней или коры сосен; таким образом, это натуральный продукт. Состав канифоли варьируется от партии к партии, но общая формула C19.h29COOH. Далее она подразделяется на неактивированную канифоль Flux (R), слабоактивированную канифоль (RMA) и активированную канифоль (RA).

  Неактивированный Канифольный электронный флюс (R) не активирован, поэтому лучше всего подходит для использования с уже чистыми поверхностями пайки или с минимальным количеством окисления. (R) типы канифольных флюсов используются для продажи медной проволоки, печатных плат, полупроводников и других работ по ручной пайке.

  Мягко активированная канифоль (RMA) мягко активируется с большей очищающей способностью, чем электронный флюс неактивированной канифоли (R). Эти флюсовые электронные компоненты идеально подходят для пайки с высоким содержанием свинца и полезны для пайки кабелей общего назначения, печатных плат и электронных компонентов.

  Электронные флюсы, активируемые канифолью (RA), являются наиболее активируемыми флюсами и обеспечивают наиболее важную очищающую способность среди флюсов на основе канифоли. Подходит для трудноочищаемых поверхностей пайки и лучше всего подходит для пайки электрических компонентов.

  Флюс и паяльная паста с низким остатком или без очистки

  В современных технологиях использование флюса для электронного припоя без очистки или с низким содержанием остатков в пайке устраняет необходимость в очистке узла печатной платы. В Европе многие компании сочли электронику с канифольным флюсом (R и RMA) нечистой и не очищали ее, поскольку без очистки она не вызывает проблем с надежностью (особенно если она не содержит галогенидов). После запрета на фреоны флюсы No-Clean стали более распространенными во всем мире, чем флюсы, требующие очистки.

  Использование не требующего отмывки флюса для пайки электроники и паяльной пасты снижает расходы на очистку, капиталовложения и занимаемую площадь.

  Флюсы на основе органической кислоты

  Флюс на основе органической кислоты для электроники сильнее, чем канифольный флюс при пайке, но слабее, чем неорганические флюсы. Электрические флюсы для припоя на основе органических кислот также водорастворимы, поскольку они могут растворяться в воде. Электронный припой на органической кислоте для использования в электронике при пайке оправдан для военного и коммерческого применения смешанных сборок (тип II и III).

  Поскольку флюс для припоя для электроники является водорастворимым, при использовании обычного водного флюса для электроники можно удалить остатки флюса для электронного припоя при условии, что сборка полностью высохнет перед подачей питания.

  Электронный флюс на основе неорганической кислоты

  Флюсы, более сильные, чем органические и неорганические кислоты, идеально подходят для пайки трудносклеиваемых поверхностей. Они могут помочь удалить большое количество оксидов с сильно окисленных металлических деталей. Это неорганические кислоты и соли, такие как соляная кислота, плавиковая кислота, хлориды двухвалентного олова, фторид натрия или калия и хлориды цинка.

  Флюс для электроники используется при пайке для неэлектронных приложений, таких как пайка медных труб. Основным недостатком является то, что флюсовая электроника оставляет после себя химически активные остатки, которые вызывают коррозию и серьезные сбои в работе.

  Советы по использованию жидкого флюса для пайки

  • При пайке электрических компонентов делайте прочные соединения электронным флюсом на основе канифоли.
  • Электронный флюс для пайки следует использовать при пайке труб, так как кислоты с большей вероятностью удалят оксидные слои.
  • Лужение наконечника припоя необходимо для поддержания чистоты при работе с электроникой.
  • Всегда держите включенный паяльник на подставке для безопасности и надежности оборудования.
  • Используйте все средства предосторожности во время пайки в целях безопасности.

  Почему флюсовое погружение после печи оплавления

  Погружение во флюс или паяльную пасту чаще всего используется для сборки PoP. Процесс погружения также может уменьшить дефекты пайки «голова в подушке» или собрать BGA в местах, где печать паяльной пасты невозможна, например, в полостях печатной платы. Паяльную пасту с трафаретной печатью для компонентов с шагом шариков ≤0,3 мм предпочтительно заменить погружением под флюс.

  Существует два основных материала для переноса погружения; флюс и паяльная паста. Оба используют одно и то же оборудование, часто называемое «погружным устройством» или «погружным питателем». Процесс погружения осуществляется между захватом компонента и размещением его на одной из сборочных машин. Чаще всего погружной блок устанавливается с использованием того же интерфейса, что и фидеры компонентов.

  Флюс является наиболее часто используемым погружным материалом во всем мире. Преимущество использования флюса по сравнению с паяльной пастой заключается в более низкой стоимости погружного материала, и тот же флюс можно использовать для более широкого диапазона высоты и шага шариков.

  Погружные флюсы часто бывают бесцветными и прозрачными; это делает перенос потока очень трудным для проверки. Поэтому настоятельно рекомендуется использовать цветной флюс, что делает ручную проверку во время наладки гораздо более доступной.

  Измерение глубины погружения выполняется поэтапно – Нанесите материал для погружения на поддон/диск и несколько раз включите устройство подачи погружения. Визуально проверьте, чтобы материал для погружения заполнил всю область погружения и чтобы его поверхность выглядела гладкой. Поместите гребенку для влажной пленки в область погружения перпендикулярно дну поддона/диска.

  Держите расческу с мокрой пленкой неподвижно в течение нескольких секунд, чтобы намочить ее зубья. Снимите гребенку влажной пленки с материала для окунания. Осмотрите зубы, которые были погружены в материал для погружения. Глубина провала находится между наиболее значимым значением влажного зуба и наименьшим значением сухого зуба.

  Лучший флюс для пайки канифоли для электроники – часто задаваемые вопросы

  В: Какой флюс для пайки самый лучший?

  О: Существует большое количество флюсов для пайки электроники. После нашего независимого исследования, рекомендуемым флюсом для электрической пайки является SRA Soldering Products. Канифольная паста Flux (Amazon Link) — лучший вариант.

  В: Нужен ли флюс для пайки?

  О: Да, при пайке необходимо использовать флюс. Флюс защищает поверхность от повторного окисления и действует как активатор, способствующий смачиванию расплавленного припоя.

  В: Можно ли использовать вазелин в качестве флюса для пайки?

  О: Да, вы можете использовать вазелин в качестве флюса для пайки. Общий вазелин сделан из восков и минеральных масел. Это может быть использовано для удаления и очистки металлических окисленных поверхностей.

  В: Все ли паяльные флюсы одинаковы?

  О: Использую ли я один и тот же флюс для каждой работы? Флюсы бывают разных типов на основе добавок, делающих флюс более активным. Например, если вы продаете медную трубу, флюсы для пайки более кислые, чем те, которые используются в обычном процессе пайки.

  ---

  Видеоруководство: что такое Flux? | Пайка

  Похожие сообщения:

  • Лучший паяльник для витражей в 2021 году
  • Лучший паяльный экстрактор Fume Extractor 2021-Buyer.

    При соединении двух металлов в процессе пайки, например при сборке печатных плат, для достижения настоящего металлургического соединения требуется флюс. Это гарантирует, что паяное соединение не растрескается и не расшатается даже при повседневном износе. В этой статье рассматриваются доступные типы флюсов, преимущества и недостатки каждого из них, а также варианты удаления флюса.



    Флюс помогает в процессах пайки и демонтажа, удаляя оксидные пленки, образующиеся на поверхности припаиваемых металлов. Он увеличивает смачивающую способность припоя, благодаря чему он более равномерно растекается по поверхности без образования комков (удаления влаги).



    Канифоль (тип R) Флюс

    Самым основным флюсом для пайки, который использовался более тысячи лет, является натуральная канифоль, полученная из сосновой смолы. Смолу сосновой смолы растворяют в растворителе, а затем перегоняют, чтобы получить прозрачную белоснежную канифоль, используемую в паяльных флюсах. Канифоль представляет собой совокупность встречающихся в природе кислот, главным образом абиетиновой кислоты и ее гомологов. При использовании в качестве флюса для пайки прозрачная канифоль растворяется в растворителе, обычно в изопропиловом спирте. При таком использовании без добавления кислотных активаторов его называют канифольным флюсом типа R.

    Активаторы добавляются к флюсу для пайки, чтобы увеличить способность флюса растворять более тяжелые оксидные пленки, особенно те, которые образуются при более высоких температурах пайки, необходимых для бессвинцовых припоев. Активированные флюсы могут быть как слабоактивированными, так и типа RMA (канифоль — слабоактивированные) или RA (канифоль-активированные). Обычно используемые активаторы включают органические кислоты, галогенированные (содержащие хлор или бром) соединения, амиды и одноосновные и двухосновные органические соли. Все эти активаторы вызывают коррозию и должны быть удалены с печатной платы для обеспечения долгосрочной надежности.

    Активированные и слабоактивированные канифольные флюсы могут оставлять после себя ионы хлорида и другие вызывающие коррозию остатки, поэтому их необходимо удалять с печатной платы после пайки или отпайки, чтобы предотвратить долговременные отказы, связанные с коррозией. Остатки этих флюсов также иногда бывают липкими и притягивают пыль, которая может содержать проводящие элементы, вызывающие короткие замыкания и другие электрические неисправности на плате. Поскольку бессвинцовые припои становятся все более распространенными в производстве, использование высокоактивированных флюсов для преодоления образования оксидной пленки при более высоких температурах пайки будет увеличиваться. Тщательная очистка после пайки или распайки при использовании бессвинцового сплава станет обязательной.



    Флюс No-Clean

    Флюс No-Clean может быть изготовлен из натуральной канифоли или содержать синтетические смолы. Флюсовые растворы без очистки на основе канифоли в основном такие же, как флюсы на основе канифоли (тип R), но обычно содержат природную смоляную канифоль в гораздо более низкой концентрации, чем та, которая используется в растворах флюсов типа R (R, RMA и RA). Настоящие синтетические флюсы без очистки содержат синтетические смолы, которые придают флюсу те же желаемые свойства, что и продукт из натуральной канифоли. Флюсовые растворы, не требующие очистки, также могут содержать дополнительные активаторы, а их остатки могут привести к коррозии.

    Не требующие очистки флюсы были разработаны, чтобы помочь производителям печатных плат сократить время и расходы на очистку платы после пайки. Флюсы без очистки оставляют гораздо меньше следов, чем обычные флюсы типа R, и это меньшее количество остатков, как правило, не мешает работе платы и не вызывает долговременных отказов, связанных с коррозией.

    Остатки флюса, не подлежащего очистке, могут быть липкими и притягивать пыль или иным образом портить внешний вид печатной платы, и поэтому может потребоваться удаление (очистка) для соблюдения стандартов внешнего вида или эксплуатации. Если на печатную плату должно быть нанесено конформное покрытие для защиты схемы во время работы, поверхность платы должна быть очищена от остатков флюса, даже минимальных остатков, оставленных неочищенным флюсом, для обеспечения хорошей адгезии конформного покрытия. Необходимость использования более активного (коррозионно-активного) флюса при пайке бессвинцовыми сплавами также может привести к необходимости удаления остатков флюса, что еще больше снизит преимущества использования флюсов без очистки.



    Водорастворимый (водный) флюс

    В водорастворимых флюсах обычно используются водорастворимые смолы, остатки которых следует удалять промывкой водой. Некоторые водорастворимые флюсы представляют собой растворы на водной основе, что устраняет необходимость использования раствора флюса на спиртовой основе. Это один из способов сокращения выбросов ЛОС для тех производителей плит, которые действуют в соответствии со строгими экологическими нормами. Кислотные активаторы, обычно используемые в водорастворимых флюсах, включают органические кислоты, галогенированные (содержащие хлор или бром) соединения, амиды и одноосновные и двухосновные органические соли. Все эти активаторы вызывают коррозию и должны быть удалены с печатной платы для обеспечения долгосрочной надежности.



    Стандартная классификация флюсов IPC J

    Система классификации флюсов IPC J Standard (Joint Industry Standard) заменила военные стандарты пайки QQ-S-571 и MIL-F-14256. Флюсы имеют рейтинг RO (канифоль), OR (органический), IN (неорганический) и RE (смола/синтетическая смола). Активность раствора флюса оценивается как L (низкая активность или <0,5% галогенида), M (средняя активность или от 0 до 2% галогенида) и H (высокая активность или от 0 до >2% галогенида). Флюсы классифицируются по содержанию галогенидов (Cl- или Br-) как 0 (без галогенов) или 1 (некоторые галогениды). В соответствии с этой схемой классификации флюс ROL0 будет флюсом на основе канифоли с низкой активностью и нулевым содержанием галогенидов. Флюс RMA может быть классифицирован по этой схеме как ROM1, если он содержит от 0,5 до 2,0% содержания галогенидов.



    Продукция Chemtronics Flux

    Ручки-дозаторы CircuitWorks Flux обеспечивают контролируемое и точное нанесение, которое в целом совместимо с большинством материалов в электронной промышленности. Нанесение флюса на печатные платы, радиаторы, держатели микросхем, переключатели, розетки и многое другое.

    Ручки-дозаторы флюса CircuitWorks быстро сохнут, полностью портативны и имеют минимальный расход флюса. Мгновенное смачивающее действие обеспечивает полное раскисление металлических поверхностей, обеспечивая наилучшие поверхности для ручной пайки.

    Ручки для флюса CircuitWorks разработаны специально для нанесения каждого типа флюса с точным контролем:

    • Ручка для дозирования флюса канифоли быстро наносит неагрессивный флюс типа R. Этот флюс соответствует требованиям MIL-F-14256 E и F.
    . Ручка-дозатор No Clean Flux
    • точно наносит запатентованный неагрессивный, не содержащий галогенидов органический флюс с низким содержанием твердых частиц. Этот флюс соответствует требованиям Bellcore TR-NWT-000078 и IPC SF-818 по сопротивлению поверхностной изоляции.
    Ручка-дозатор для бессвинцового флюса
    • быстро наносит неагрессивный, не содержащий галогенов флюс No Clean, соответствующий требованиям Bellcore TR-NWT-000078 и IPC SF-818 по сопротивлению поверхностной изоляции.
    Ручка-дозатор водорастворимого флюса
    • разработана специально для точного нанесения водорастворимого флюса. Водорастворимый флюс состоит из органического водорастворимого флюса с нейтральным pH, совместимого с большинством паяльных масок. Высокоактивный органический продукт легко смывается водой, что снижает затраты на очистку.

    CircuitWorks Tacky Flux представляет собой состав типа ROL0, разработанный для ремонта BGA, требующих высокой надежности, стабильности и чистоты. Гелевая композиция CircuitWorks Tacky Flux удерживает компонент BGA на месте даже при движении платы. Его более низкая вязкость облегчает нанесение и не содержит ионогенного материала. CircuitWorks Tacky Flux подходит для применения в чистых помещениях.



    Средства для удаления флюса Chemtronics

    Средства для удаления флюса рекомендуются для операций после пайки, печатных плат, чувствительных компонентов схем, выводов компонентов, контактных площадок для поверхностного монтажа, держателей микросхем, вилок, разъемов и радиаторов, а также устройств для сквозных отверстий и поверхностного монтажа.

    Надлежащее техническое обслуживание имеет решающее значение для обеспечения надежной работы схемы. Мало того, что это некрасиво, некоторые остатки флюса могут способствовать короткому замыканию и коррозии, ухудшая качество или разрушая печатную плату. Тип удаляемого флюса, совместимость с растворителями и простота применения — все это факторы, которые необходимо учитывать при выборе соответствующего продукта. Flux-Off® доступен в виде аэрозоля, системы BrushClean™ и жидкой формы для паровых обезжиривателей, распылительных систем, ультразвуковых установок и погружных резервуаров.

    Продукты Flux-Off специально разработаны для удаления всех типов канифоли (типы R, RA и RMA), неочищаемых, водорастворимых и синтетических (тип SA) флюсов. Спрей для удаления флюса можно распылять в любом направлении, даже вверх ногами.

    Ручки для удаления флюса CircuitWorks разработаны специально для удаления каждого типа флюса:

    • Ручка для удаления флюса канифоли быстро удаляет остатки флюса типа R, RMA и RA.
    • No Clean Flux Remover Pen точно удаляет как органические, так и синтетические флюсы с низким содержанием твердых частиц.
    Ручка для удаления бессвинцовых флюсов
    • быстро очищает остатки канифольных флюсов типов R, RMA и RA, а также органических и синтетических флюсов, используемых в бессвинцовых приложениях с более высокими температурами.



    Для получения дополнительной информации о лучших методах очистки всех типов чистых помещений обратитесь к специалисту по применению Chemtronics по адресу [email protected] или по телефону 770-424-4888.



    Флюс для лужения Vs. Регулярный флюс: что выбрать?

    «Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».

    Каждый раз, когда вы пытаетесь соединить две трубы с помощью пайки, вам нужно найти способ предотвратить окисление. Поскольку окисление является естественным процессом, необходимо использовать что-то вроде флюса, чтобы предотвратить окисление при высоких температурах и большом количестве влаги. Но какой тип флюса более эффективен: луженый флюс или обычный флюс?

    Флюс для лужения более эффективен для защиты труб от окисления по сравнению с обычным флюсом. И то, и другое может выполнить свою работу, но лужение обеспечивает большую защиту при более высоких температурах и лучше очищает трубы.

    Существует несколько типов флюсов, которые можно использовать в процессе пайки, и все они имеют различные преимущества и ограничения. Давайте посмотрим, как работает флюс для защиты ваших труб и некоторые различия между стандартным флюсом и флюсом для лужения, чтобы определить, какой из них лучше.

    Стандартный флюс или флюс для лужения: что лучше?

    Если вы работаете с трубопроводом, важно решить, какой тип флюса лучше всего подходит для ваших нужд. Стандартный поток хорошо подходит для многих проектов, которые вы хотите реализовать. Он прочный, защитит трубы и поможет избежать утечки воды из труб.

    Однако во многих отношениях флюс для лужения будет лучшим выбором . Он обеспечивает немного большую защиту, помогая трубам оставаться прочными даже при высоких температурах. Поскольку большинство трубопроводов используется при более высоких температурах, флюс для лужения может быть хорошим вариантом.

    При выборе типа флюса, который вы хотите использовать в трубопроводе, необходимо учитывать несколько моментов:

    • Сколько трубопроводов вы хотите спаять
    • Температура, которую должна выдерживать труба
    • Требуется ли очистка внутренней части

    Хотя для большинства труб подходит стандартный флюс, лучше всего работать с флюсом для лужения. Он может выполнять ту же работу, что и стандартный флюс, с некоторой помощью удаляя оксиды и другие химические вещества в трубах, не разрывая их, когда температура внутри труб становится выше. Для большинства работ, которые вы хотите выполнить со своими трубами, выбирайте флюс для лужения.

    Что такое флюс для лужения

    Существует несколько типов флюса, которые вы можете выбрать для своих нужд в трубах и металлах. Одним из вариантов выбора является лужение флюса. Флюс для лужения почти идентичен типу флюса для пайки, который мы обсуждали выше, но он содержит небольшое количество припоя. Это дает лучшую связь и может помочь с передачей тепла без прокладки трубы.

    Некоторые характеристики флюса для лужения включают:

    • Выпускается в виде порошка для очистки труб внутри и снаружи
    • Облегчает пайку труб
    • Содержит бессвинцовую проволоку для припоя
    • Идеально подходит для можно использовать с медной трубой большего диаметра
    • Прост в использовании, даже если у вас нет большого опыта

    Флюс для лужения может работать с самыми разными типами труб, которые вы хотите использовать. Он не будет перегреваться и плавиться. А поскольку он содержит немного припоя внутри, он более эффективно помогает металлам хорошо соединяться друг с другом.

    Преимущества флюса для лужения

    Использование флюса для лужения имеет много преимуществ по сравнению с традиционным флюсом. Он не только работает хорошо, как стандартный флюс, но и добавляет в смесь немного припоя, что делает трубу устойчивой к нагреву и может фактически очищать трубу.

    Вот еще несколько преимуществ флюса для лужения:

    • Работает с любым типом металла, который необходимо соединить.
    • Наиболее эффективен для удаления любых оксидов в трубе, чтобы сделать ее более эффективной.
    • Не содержит свинца внутри.
    • Прост в использовании даже для новичков.
    • Может выдерживать высокие температуры, поэтому не имеет значения, для чего вы используете металл.
    • Не превращается в жидкость при нагревании, что делает его более эффективным, чем другие типы флюсов.

    Если труба, которую вы планируете использовать, должна выдерживать более высокие уровни нагрева или вам нужна ее чистота для работы с питьевой водой, то флюс для лужения является отличным вариантом. Трубы не лопнут от воды, когда она нагреется, а окислы будут удалены.

    Процесс использования луженого флюса также позволяет заранее проверить трубу на наличие утечек. Если здесь обнаружатся какие-то протечки, то еще есть время внести коррективы и починить трубу. Это убережет вас от большого беспорядка позже, когда вы будете устанавливать трубу.

    Как использовать флюс для лужения?

    Если вы все же решите работать с флюсом для лужения, вам необходимо заранее обдумать несколько моментов. Некоторые из расходных материалов, которые вам понадобятся для этого, включают:

    • Твердая паяльная горелка
    • Припой, не содержащий свинца
    • Щетка для флюса
    • Флюс для лужения (берите тот, который не содержит свинца)
    • Ткань
    • Стальная вата
    2 работы, необходимо подготовить поверхность, которую вы планируете использовать. Здесь вы можете использовать припой, чтобы смягчить весь металл и соединения. Вы также заметите, что когда вы используете луженый флюс для большинства сантехнических применений, к нему добавляется припой. Это способствует теплопередаче и обеспечивает лучшую связь, чем стандартные варианты.

    Соединение труб

    Во-первых, нам нужно проверить посадку, чтобы убедиться, что соединительные муфты и трубы подходят друг к другу. Используйте маркер или другой инструмент, чтобы сделать отметки на трубах. Эта отметка должна быть на дюйм ниже концов сустава. Разъедините две части.

    Очистка для очистки

    После разметки трубы, чтобы убедиться, что она подготовлена ​​для вас, пришло время очистить стороны и внутреннюю часть труб. Вы можете использовать стальную вату, о которой мы говорили ранее. Не торопитесь, чтобы полностью подготовить трубу.

    Протрите

    Теперь пришло время закончить подготовку труб, чтобы избавиться от остатков, которые могут появиться на них.

    На этом этапе вы должны:

    • Вытереть остатки, оставшиеся в трубах.
    • Покройте трубу флюсом для лужения. В этом вам поможет кисть.
    • Соедините трубы.

    Подготовьте припой для проволоки

    Теперь пришло время размотать достаточное количество проволоки от припоя, чтобы вы могли обвести трубу по окружности. Вы хотите сделать это только один раз. Затем вы можете выпрямить припой, чтобы получить прямую линию.

    Разогреть сустав

    Пришло время собраться вместе. Вы можете включить немного тепла, чтобы получить сустав с помощью факела. Нагрейте все части сустава как можно более равномерно, чтобы они хорошо склеились. 30 секунд должно быть достаточно для этого.

    Finish It Off

    Последние шаги могут быть выполнены быстро, поэтому лучше подготовиться:

    • Наденьте проволоку на сустав так, чтобы кончик касался центра верхней части сустава.
    • Слегка переместите горелку, чтобы увидеть, как припой немного расплавится.
    • Дайте припою время пройтись по обеим сторонам. Вы хотите видеть, как расплавленный припой капает на ваш сустав.
    • Повторить с обеих сторон муфты.
    • Дайте этому времени остыть.

    Когда это будет сделано, вы можете включить воду и проверить трубу. Это дает вам возможность увидеть, хорошо ли сработала пайка или есть ли какие-то утечки, прежде чем вы ее установите.

    Флюс для лужения портится?

    Как и все другие типы флюса, флюс для лужения со временем может испортиться, и его можно хранить только в течение определенного времени.

    Срок годности флюса для лужения зависит от того, где он был открыт:

    • Срок годности относится к неоткрытой банке с флюсом
    • «Срок службы» относится к открытой банке с флюсом

    самый флюс, срок годности около года. У вас будет год с момента добавления флюса в банку, чтобы полностью израсходовать его, даже если вы не откроете банку. Вы не можете накапливать флюс!

    Срок службы банки с флюсом для лужения будет немного короче . Есть несколько вещей, которые будут определять, как долго флюс может храниться после того, как вы откроете его, в том числе:

    • Условия, в которых вы храните флюс
    • Разбавление флюса при его использовании
    • Любое загрязнение из воздуха или инструменты, которые вы используете с ним

    Лучше всего использовать флюс для лужения сразу же после открытия контейнера. Это гарантирует, что флюс находится в хорошем состоянии и не перестанет работать. Подождите, пока вы будете готовы использовать его, прежде чем открывать его, чтобы убедиться, что он готов и пригоден для использования, иначе вы можете оказаться в экстренной поездке в магазин товаров для хобби.

    Можно ли использовать флюс для лужения электроники?

    Флюс для лужения также можно использовать для обработки вашей электроники. Вы должны убедиться, что вы получаете правильный вид. Некоторые типы флюса могут быть более агрессивными, что может повредить электронику, с которой вы хотите работать.

    Флюс для лужения может работать лучше, чем большинство других типов флюса для вашей электроники, но он стоит немного дороже. Обычный флюс будет работать аналогичным образом с вашей электроникой, создавая в процессе такое же соединение. Если у вас закончился припой, то флюс для лужения является хорошим вариантом для завершения соединения самостоятельно.

    Существует несколько типов флюсов, безопасных для использования с электроникой . К ним относятся:

    • Флюс с канифолью
    • Водорастворимый флюс
    • Слабоактивированная канифоль

    Всегда дважды проверяйте совместимость флюса, который вы используете с электронным устройством. Информация должна быть указана на контейнере с флюсом. Хотя флюс для лужения, как правило, подходит для использования на этих устройствах, вы не хотите добавлять в смесь что-то слишком кислое и в итоге получить беспорядок.

    Можно ли использовать флюс для лужения с паяльником?

    Также есть разница между лужением флюсом и лужением паяльника. При использовании флюса для лужения вы сосредоточитесь на добавлении флюса непосредственно внутрь трубы, чтобы создать желаемое соединение. Вам нужно будет полностью очистить трубу и подготовить ее к работе, чтобы соединение полностью заработало.

    Также можно работать с паяльником. Это небольшой пистолет, похожий на пистолет, который работает от электричества и используется для пайки металлов. Это сделано потому, что вы будете использовать припой на основе олова, чтобы получить прочную связь через электричество, которое проходит через него. Вы можете использовать курок, чтобы помочь включить электрический ток одной рукой.

    Флюс для лужения — это химическое вещество, которое можно добавить в трубу, чтобы создать прочную связь между двумя металлическими частями. Паяльник может делать это снаружи, и для выполнения работы он использует тепло, а не химикаты. Оба они эффективны и используют олово, но полагаются на другой процесс соединения двух металлов вместе.

    Использование паяльного пистолета вместо флюса для лужения имеет несколько преимуществ. К ним относятся:

    • Не требует химических веществ для работы
    • Работает быстро и эффективно
    • Может по-прежнему использовать олово для выполнения работы
    • Высокая температура помогает сохранить соединение на месте
    • Можно использовать одной рукой
    • Быстро остывает

    Помните, что паяльник нагревается до высоких температур, поэтому будьте осторожны, когда включаете его и пытаетесь припаять соединение. Наденьте защитные перчатки, чтобы предотвратить ожоги.

    Существуют ли другие типы флюсов?

    Существует несколько других типов флюса, которые вы можете использовать. Если вы выберете комплект, вы обнаружите, что в сердечник вашего припоя будет включен флюс нужного типа. Однако иногда вам может понадобиться поработать с другим типом флюса, чтобы убедиться, что он работает лучше всего. В большинстве случаев вам нужно выбрать флюс с наименьшим содержанием кислоты. Некоторые отличные варианты включают в себя:

    Канифольный флюс для низкотемпературных применений

    Большинство старых типов флюсов основаны на канифоли, разновидности соснового сока. Он по-прежнему используется в некоторых приложениях сегодня, но его часто смешивают с другими параметрами, чтобы он работал лучше.

    Канифольный флюс в жидкой форме представляет собой жидкость, а затем становится твердым при охлаждении, что делает его лучшим вариантом для печатных плат.

    Некоторые вещи, которые следует помнить при использовании канифольного флюса:

    • Удалите этот флюс с любой используемой печатной платы
    • Канифольный флюс можно удалить изопропиловым спиртом.
    • Не используйте на предметах, которые нагреваются слишком сильно, так как этот флюс снова станет жидким. Делая сердцевину из канифоли припоя, он избавляет от необходимости самостоятельно использовать дополнительный флюс. Тем не менее, он не предназначен для использования в большинстве сантехнических применений — придерживайтесь припоя с кислотным сердечником.
      Водорастворимый флюс для легкого удаления

      Другой вариант, который вы можете использовать, это водорастворимый флюс. Они прочнее по сравнению с другими вариантами и могут очистить оксид быстрее, чем другие варианты. Поскольку они растворимы в воде, вы можете легко очистить любые трубы из печатных плат, на которых вы используете этот флюс, с помощью обычной воды. Все, что вам нужно сделать, это защитить любую часть трубопровода, которую вы не хотите намочить.

      Флюс на основе неорганической кислоты для прочных металлических соединений

      Вы также можете использовать флюс на основе неорганической кислоты для некоторых ваших проектов по пайке металлов. Это отличный тип флюса для использования с некоторыми более прочными металлами, которые вы хотели бы спаять вместе. Некоторые из металлов, с которыми он работает, включают:

      • Нержавеющая сталь
      • Латунь
      • Медь

      Это более сильная кислота, поэтому вам нужно будет полностью очистить всю трубу после использования этого флюса. Если вы оставите его включенным и плохо очистите, он может легко разрушить всю работу, которую вы выполняете на паяном соединении.

      Использование флюса для лужения в вашем проекте

      Если вы выбираете флюс для своих труб, всегда лучше использовать флюс для лужения. В то время как стандартный флюс может выполнять эту работу и является довольно безопасным и прочным, флюс для лужения добавляет еще один уровень защиты.

      Добавление пайки делает трубы устойчивыми к нагреву, помогая им оставаться прочными и служить дольше. Флюс для лужения также очищает оксиды и другие загрязнения, облегчая использование трубы для любого типа проекта, в котором вы нуждаетесь. Каждый раз выбирайте флюс для лужения и смотрите, что он может изменить.

      https://www.homeownershub.com/maintenance/tinning-flux-vs-standard-paste-flux-314641-.htm#:~:text=Tinning%20Flux%22%20that%20предположительно%20%22pre- банки%22%20%20пипс%20и,обжиг%20из%20или%20%20труба%20из%20окисление%20%28%22точение

      https://www.ehow.com/how_8665214_use-tinning-flux.html

      https://www.homedepot.com/c/ab/types-of-soldering-and-flux/9ba683603be9fa5395fab900ac061ee

      Что такое флюс для припоя | Как использовать флюс при пайке

      Типы%20of%20Flux.%205%20Rosin%20Flux.%20More%20items

      Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

      Время для прямой обратной связи: насколько хорошо я ответил на ваш вопрос? *

      • 1 — Есть решение!
      • 2 — Узнал что-то новое
      • 3 — Не совсем
      • 4 — Совсем нет

      Мы очень ценим ваш отзыв!

      Отметьте свой рейтинг! (необязательно)

      Если вам понравилась эта статья, посмотрите другие мои статьи, которые я написал на эту тему!

      Как правильно выбрать флюс для пайки

      A Общий обзор
      Флюс играет ключевую роль в большинстве случаев пайки. Это соединение, которое используется для удаления тусклой пленки с поверхности металла, поддержания чистоты поверхности во время процесса пайки, а также способствует смачиванию и растеканию припоя. На рынке доступно множество различных типов и марок флюсов; проконсультируйтесь с производителем или продавцом вашего флюса, чтобы убедиться, что он подходит для вашего применения, принимая во внимание как используемый припой, так и два металла, задействованных в процессе. Хотя существует множество типов флюсов, каждый из них будет включать две основные части: химикаты и растворители.
      Химическая часть включает активную часть, а растворитель является носителем. Флюс не входит в состав паяного соединения, но удерживает захваченные оксиды и остается инертным на готовой поверхности соединения до полного удаления. Обычно именно растворитель определяет метод очистки, необходимый для удаления остатков после завершения пайки. Следует отметить, что хотя флюс используется для удаления тусклой пленки с поверхности металлов, он не удаляет (и не следует ожидать) краску, жир, лак, грязь или другие инертные вещества. Для удаления этих типов загрязнений необходима тщательная очистка поверхности металлов. Это значительно повысит эффективность флюсования, а также улучшит используемые методы и приемы пайки.
      Подробное исследование
      Все распространенные необработанные металлы и металлические сплавы (включая припои) подвергаются воздействию окружающей среды, при котором их оголенные поверхности покрываются неметаллической пленкой, обычно называемой потускнением. Этот потускневший слой состоит из оксидов, сульфидов, карбонатов или других продуктов коррозии и является эффективным изолирующим барьером, предотвращающим любой прямой контакт с чистой металлической поверхностью, находящейся под ним. Когда металлические детали соединяются вместе пайкой, металлическая непрерывность устанавливается в результате контакта между припоем и поверхностями двух металлов. Пока остается потускневший слой, припой не может контактировать с металлом, потому что без прямого контакта невозможно эффективно смачивать металлическую поверхность припоем.

      Потускнение поверхности, образующееся на металле, обычно не растворяется (и не может быть удалено) в большинстве обычных чистящих растворителей. Следовательно, они должны быть подвергнуты химической реакции, чтобы быть удаленными. Эта необходимая химическая реакция чаще всего осуществляется с помощью паяльных флюсов. Эти паяльные флюсы вытесняют слой атмосферного газа на поверхности металлов и при нагревании вступают в химическую реакцию, удаляя потускневший слой с флюсовых металлов и поддерживая чистоту поверхности металла на протяжении всего процесса пайки.

      Обычно требуется химическая реакция одного из двух основных типов. Это может быть реакция, при которой потускнение и флюс объединяются, образуя третье соединение, растворимое либо во флюсе, либо в его носителе. Пример такого типа реакции имеет место между водно-белой канифолью и оксидами меди. Водно-белая канифоль при использовании в качестве флюса обычно находится в изопропиловом спирте-носителе и состоит в основном из абиетиновой кислоты и других изомерных дитерпеновых кислот, растворимых в нескольких органических растворителях. При нанесении на окисленную медную поверхность и нагревании оксиды меди соединяются с абиетиновой кислотой, образуя медный абиетин (который легко смешивается с непрореагировавшей канифолью), оставляя чистую металлическую поверхность для смачивания припоем. Горячий расплавленный припой вытесняет канифольный флюс и абиет меди, которые затем можно удалить обычными методами очистки.

      Другим типом реакции является реакция, при которой потускневшая пленка или окисленный слой возвращаются в исходное металлическое состояние, восстанавливая чистоту поверхности металла. Пример такого типа реакции имеет место при пайке под слоем нагретого водорода. При повышенных температурах (температура, необходимая для предполагаемой реакции, уникальна для каждого типа основного металла) водород удаляет оксиды с поверхности, образуя воду и восстанавливая металлическую поверхность, которую затем смачивает припой. Есть несколько других вариаций и комбинаций, основанных на этих двух типах реакций.

      После того, как произошла желаемая химическая реакция (снятие или растворение потускневшего слоя), флюс должен обеспечить защитное покрытие на очищенной металлической поверхности до тех пор, пока оно не будет вытеснено расплавленным припоем. Это связано с повышенными температурами, необходимыми для пайки, что повышает вероятность того, что поверхность металла может быстро повторно окислиться, если она не покрыта должным образом. Любое соединение, которое может быть использовано для создания одного из необходимых типов химических реакций в рабочих условиях, необходимых для пайки, может быть рассмотрено для использования в качестве флюса. Однако большинство органических и неорганических соединений не выдерживают высоких температур, необходимых для надлежащей пайки. Вот почему одним из наиболее важных соображений является термическая стабильность соединений или их способность выдерживать высокие температуры, необходимые для пайки, без возгорания, разрушения или испарения.

      При оценке всех требований, необходимых для того, чтобы соединение рассматривалось в качестве флюса, важно учитывать различные доступные методы пайки, методы и процессы, а также широкий диапазон материалов и температур, которые они могут потребовать. Определенный флюс может хорошо работать на определенной поверхности при использовании одного метода пайки и совершенно не подходить для этой же поверхности при использовании другого метода пайки. В случае сомнений никогда не помешает обратиться за рекомендациями к производителю флюса или припоя.

      Лучший флюс для медных труб 2022 » Вопросы и ответы по сварке

      Вы хотите соединить две медные трубы или починить поврежденную, и вам интересно, какой флюс для пайки использовать. В конце концов, для вас доступны сотни вариантов потока. Но, как вам скажет любой сантехник, не все припои идеально подходят для медных труб.

      Таким образом, если вы хотите, чтобы соединение оставалось герметичным в течение многих лет, вам следует инвестировать в лучший флюс для медных труб. Проработав в сантехническом бизнесе почти десять лет, мы кое-что знаем о флюсе для пайки медных труб.

      Используя наш опыт, мы составили список из пяти лучших флюсов для пайки медных труб, которые вы можете купить. Мы также включили руководство по выбору правильного флюса для пайки.

      Первое место достается Oatey Company 30374 1,7 унции #95 Flux ; он невероятно прост в использовании и пронизан частицами серебра, которые помогут укрепить вашу связь.

      Второе место достается лужителю для бессвинцовых наконечников Thermaltronics TMT-TC-2 . Это отличный флюс, который помогает очищать железные наконечники и предотвращает окисление.

      Today’s best Soldering flux

      	Product
      	Oatey Company Flux	Check Price
      	Thermaltronics TMT- TC-2 Flux	Проверить цену
      	Chip Quik CQ4LF Liquid Flux	Check Price
      	Romeda 2 Jar Solder Flux	Check Price
      	No Clean Tacky Soldering Flux	Проверить цену

      Отзывы о лучшем флюсе для медных труб

      Oatey Company 30374 1,7 унции Флюс #95

      Проверить цену на Amazon

      The Oatey Company 30374 Флюс 1,7 унции отлично подходит для медных труб большого диаметра. Это флюс для лужения с добавлением частиц серебра. Эти частицы заполнят небольшие зазоры в соединении, если ваша пайка не идеальна.

      Он также растворим в воде и помогает удалять грязь, поверхностное окисление и другие загрязнения с поверхности медной трубы.

      Что понравилось

      • Безопасен для использования в медных трубах для питьевой воды
      • Содержат частицы серебра, которые могут заполнять небольшие зазоры в соединении

      Недостаток

      • По умолчанию он достаточно жесткий, что затрудняет его нанесение.

      Если пайка медных труб не является вашей сильной стороной, вам понадобится этот припой с частицами серебра. Это поможет укрепить ваши соединения и соединения, даже если вы не сделаете идеальный припой .

      Thermaltronics TMT-TC-2 Инструмент для лужения бессвинцовых наконечников

      Проверить цену на Amazon

      Очистка жала паяльника может быть головной болью. К счастью, с бессвинцовым лужением наконечников Thermaltronics TMT-TC-2 проблем не возникает. Этот флюс предназначен для повторного лужения окисленных наконечников, чтобы облегчить вашу работу.

      Будет идеальным выбором, если у вас есть проблемы с пайкой. Вставьте нагретый наконечник утюга в пасту, и он покроет кончик утюга, придав ему серебристый блеск. Это облегчает использование и чистку наконечника утюга.

      Что понравилось

      • Отлично подходит для повторного лужения окисленных железных наконечников
      • Не содержит свинца и поэтому безопасен в использовании

      Недостаток

      • Вам нужно будет нагреть железный наконечник при температуре выше 250 градусов, чтобы этот флюс расплавился и покрыл наконечник.

      Отличный вариант для новичков в пайке. Это упрощает процесс пайки и помогает продлить срок годности жала паяльника.

      Chip Quik CQ4LF Liquid Flux No-Clean в 10 мл

      Проверить цену на Amazon

      Этот жидкий флюс Chip Quick CQ4LF представляет собой универсальный флюс, используемый как для свинцовых, так и для бессвинцовых применений. И в отличие от других в списке, он находится в жидкой форме. Он упакован во флюсовую ручку с вытекающей из наконечника жидкостью.

      Он прост в использовании и поставляется с дополнительным войлочным сменным наконечником. Он помогает припою лучше прилипать к соединению и может использоваться для лужения.

      Что мне понравилось

      • Удобный форм-фактор, который упрощает использование
      • Может использоваться как со свинцом, так и без него

      Недостаток

      • Наконечник быстро изнашивается

      Отличный флюс для небольших труб. И если вы ищете флюс на жидкой основе, это будет хорошим вариантом.

      2 банки Флюс для пайки, флюс для пайки, флюс для пайки канифоли

      Проверить цену на Amazon

      Предназначенный для бессвинцовой пайки, этот флюс для припоя Romeda в 2 баночках представляет собой флюс со смоляным сердечником, который не вызовет коррозии ваших труб. Это здорово, если вам нужно оставить его включенным. Он также защищает от окисления железный наконечник.

      Этой пасты из двух банок будет достаточно для нескольких случаев использования. Кроме того, это больше похоже на воск, чем на твердую пасту, и его легче контролировать, сколько вы используете.

      Что понравилось

      • Достаточно для использования в различных приложениях
      • Идеально подходит для бессвинцовых приложений

      Недостаток

      • Из-за того, что он похож на воск, им может быть немного сложно пользоваться. Так что, если у вас возникли проблемы с очисткой жала во время пайки, этот флюс будет для вас лучшим припоем.

        No Clean Tacky Flux для пайки 5 грамм

        Проверить цену на Amazon

        Упакованный в шприц, No Clean липкий флюс для пайки от 247 припоев является одним из лучших флюсов для пайки SMD. Шприц позволяет легко наносить флюс там, где это необходимо. Кроме того, этот флюс облегчает растекание припоя.

        Таким образом, с этим флюсом вам будет легче паять, чем без него. Он также хорошо работает с приложениями, не содержащими свинца.

        Что понравилось

        • Поставляется в шприце, который облегчает нанесение
        • Может использоваться как со свинцовым, так и безсвинцовым припоем

        Недостаток

        • Флюс оставляет толстый липкий осадок, который может быть трудно очистить

        Возможность легкого добавления флюса в соединение изменит мир. Таким образом, тот факт, что он упакован в шприц, делает его идеальным, если вам нужен флюс, который легко наносится.

        Руководство по выбору лучшего флюса для медных труб

        Какой флюс лучше всего подходит для пайки медных труб? Что еще более важно, каковы характеристики лучшего флюса для медных труб? Чтобы правильно подобрать флюс для медных труб, нужно знать, что следует учитывать при покупке флюса для пайки медных труб.

        Количество или вес

        Необходимое количество флюса зависит от варианта использования. Если вы профессиональный сантехник, то покупка флюса в больших количествах будет более осуществимой. Однако, если вы покупаете флюс для случайных ремонтных работ своими руками, покупка небольшого количества будет иметь больше смысла.

        Срок годности некоторых флюсов составляет две или меньше недель, поэтому покупка значительного количества будет напрасной тратой денег, если вы занимаетесь домашними делами.

        Водорастворимые или нефтяные

        Некоторые флюсы содержат продукты на основе нефти, тогда как другие водорастворимы и не содержат нефтепродуктов. Следует избегать флюса с нефтепродуктами для медных труб, так как они токсичны.

        Кроме того, санитарные нормы в большинстве стран запрещают использование флюса на нефтяной основе в медных трубах, используемых в водопроводе.

        Правила RoHS

        Говоря о правилах, проверьте, соответствует ли приобретаемый вами флюс RoHS. Директива об ограничении использования опасных веществ или RoHS запрещает использование определенных опасных материалов. Таким образом, флюс, отвечающий требованиям RoHs, не содержит опасных материалов, которые могут нанести вред вашему здоровью.

        Жидкий и пастообразный флюс

        Флюс может быть в жидкой или пастообразной форме. Пастообразный флюс обычно имеет более высокую температуру плавления, чем жидкий. Поэтому они используются при пайке медных труб, где используются более высокие температуры. Жидкий флюс чаще используется при ремонте электроники, такой как печатные платы.

        Часто задаваемые вопросы

        Какой флюс для сантехники самый лучший?

        Для медных труб в большинстве случаев рекомендуется использовать флюс на водной основе. Однако флюс на кислотной основе может быть лучшим вариантом, чем флюс для лужения.

        Почему вы используете флюс при пайке медных труб?

        Флюс используется для очистки поверхности медных труб; что еще более важно, это имеет решающее значение, поскольку он втягивает расплавленный припой глубоко в трещины соединения, образуя водонепроницаемое соединение.

        Чем вреден слишком большой поток?

        Нанесение слишком большого количества флюса на медные трубы со временем приведет к коррозии труб. А в некоторых случаях избыток флюса будет проталкиваться по трубам и разъедать другие вещи.

        Сколько времени требуется флюсу для коррозии меди?

        В среднем флюсу требуется неделя или две, чтобы разъесть медную трубу.

        Как долго может находиться флюс перед пайкой?

        Срок годности флюса составляет в среднем два дня до использования для пайки.

        Как удалить остатки флюса после пайки медной трубы?

        Пропитанной водой тряпкой можно удалить остатки флюса после пайки медной трубы.

        Какие серьезные риски может вызвать использование неподходящего типа флюса?

        Использование неподходящего флюса может привести к серьезному риску для здоровья. Например, использование флюса на нефтяной основе ускорит коррозию медных труб. Это приведет к более высокому, чем рекомендуемое, отложению меди в питьевой воде.
