Генератор-пробник для проверки трактов ПЧ и ЗЧ
категория
Самодельные измерительные приборы
материалы в категории
А. СЛИНЧЕНКОВ, г. Озерск Челябинской обл.
Радио, 2002 год, № 12
Радиоприемная аппаратура содержит тракты 3Ч и ПЧ, причем частоты ПЧ имеют разные значения: 455 кГц — в импортных и 465 кГц в отечественных приемниках AM сигналов; 5,5, 6,5 и 10,7 МГц — в приемниках ЧМ сигналов. В журнале «Радио» уже публиковались схемы генераторов-пробников для проверки трактов 3Ч и ПЧ [1—3]. Как правило, они выдают два сигнала — 3Ч и промодулированный сигнал ПЧ с одной из названных частот. Чтобы не пришлось изготавливать несколько пробников, в предлагаемом генераторе предусмотрено переключение частот. Он пригоден для проверки радиоприемной аппаратуры, включая звуковой тракт телевизоров.
Схема прибора
Генератор звуковой частоты собран на транзисторе VT1 по схеме с фазосдвигающей RC-цепочкой (конденсаторы С1 — С4 и резисторы R1 — R3).
Эмиттерный повторитель на транзисторе VT2 развязывает генератор от нагрузки — ВЧ генератора. Последний выполнен на транзисторе VT3. Вместо резонансных LC-контуров в генераторе используются малогабаритные пьезокерамические фильтры ПЧ ZQ1 — ZQ5 от радиоприемников или телевизоров. Фильтр, соответствующий нужной ПЧ, выбирается переключателями SA1 (ЧМ или AM) и SA2 (конкретное значение ПЧ). В положении 3Ч никакого фильтра не включено и генератор ВЧ не работает. На выход в этом случае поступает только сигнал 3Ч.
Коллекторное напряжение ВЧ генератора изменяется в такт с колебаниями 3Ч, таким образом, осуществляется модуляция ВЧ сигнала. В положениях переключателей «455» и «465» происходит амплитудная модуляция с глубиной 30…40%. В положениях «5,5», «6,5» и «10,7», кроме амплитудной, происходит еще и паразитная частотная модуляция, она-то и используется при проверке трактов ЧМ приемников. Паразитной ЧМ способствуют высокая частота генерации и широкая полоса пропускания пьезофильтров.
Промодулированный ВЧ сигнал поступает на выходной эмиттерный повторитель, собранный на транзисторе VT4, значительно ослабляющий влияние нагрузки (проверяемых узлов) на генераторы ВЧ и 3Ч.
Переменным резистором R8 устанавливают требуемый уровень выходного сигнала. Разделительные конденсаторы С7 и С8 на выходе генератора переключаются кнопкой SB1. В показанном на схеме положении переключателя SB1 через конденсатор С7 относительно небольшой емкости проходят только модулированные ВЧ сигналы. Когда же переключатели SA1 и SA2 установлены в положение «34», кнопкой SB1 подключают конденсатор большой емкости С8. Питание на пробник подают от цепей питания проверяемой аппаратуры. Напряжение питания может лежать в пределах от 3 до 12 В.
Генератор-пробник собран на плате из гетинакса или стеклотекстолита. Расположение деталей и соединительные проводники показаны на рис. 2.
Для увеличения кликните по изображению (откроется в новом окне)
Если плата выполнена из фольгированного материала, то по рисунку можно изготовить и печатную плату. После изготовления плату помещают в любой подходящий корпус, например, от генератора сетчатого поля ГСП-1.
Транзисторы VT1 — VT4 можно заменить на КТ3102 или КТ312 с любым буквенным индексом, транзисторы VT2 и VT3 желательно подобрать с наибольшим коэффициентом передачи тока.
Для генератора ВЧ подойдут любые пьезокерамические фильтры от отечественной или импортной аппаратуры с подходящими частотами.
Переключатель SA1 применен типа ПД9-1, SA2 — ПД21-2, кнопка SB1 — МП-7 или другая малогабаритная. Все резисторы — МЛТ-0,125 (можно МЛТ-0,25), конденсаторы — КД, KM, К10 или другие малогабаритные. Резистор R8 — СПО-0,15 или СП-3-386. В качестве выходного контакта Х1 использована игла, припаянная к площадке на плате (справа на рис. 2), а контактом Х2 служит провод, на конце которого припаян зажим типа «крокодил».
Налаживание генератора-пробника начинают с установки режима транзистора VT1. Его коллекторное напряжение должно составлять 1,5 В при напряжении питания 3 В. Для установки коллекторного напряжения подбирают резистор R4. После этого проверяют наличие генерации при изменении напряжения питания от 3 до 12 В. Затем выпаивают конденсатор СЗ (генератор 3Ч при этом перестает работать), подают напряжение питания 3 В и подбором резистора R7 добиваются возникновения ВЧ генерации на всех фиксированных частотах, т.
е. при подключении любого пьезокерамического фильтра. Если в каком-то из положений переключателей SA1 и SA2 генерация не возникает (чаще всего это случается в положении «10,7»), подбирают резистор R6 и затем снова проверяют работу генератора ВЧ на всех частотах.
Убедиться в наличии ВЧ генерации можно, подключив к выходу пробника высокочастотный осциллограф, милливольтметр, простейший детектор с измерительной головкой или частотомер. В последнем случае заодно проверяется и частота генерации. Затем устанавливают на место конденсатор СЗ и, если есть осциллограф, проверяют качество модуляции ВЧ сигнала.
Работа с пробником проста. Если проверяется усилитель 3Ч, переключатели SA1 и SA2 устанавливают в положение «3Ч», нажимают кнопку SB1 и подают сигнал 3Ч щупом Х1 поочередно на различные каскады проверяемого усилителя, не забывая при этом устанавливать необходимый уровень сигнала резистором R8. При проверке УПЧ различной аппаратуры выбирают необходимое значение частоты переключателями SA1 и SA2, кнопку SB1 не нажимают.
Подавая сигнал на вход УПЧ сначала после фильтра основной селекции, а потом до него, убеждаются в прохождении сигнала через фильтр и УПЧ. В противном случае УПЧ проверяется по каскадно
ЛИТЕРАТУРА
1. Малиновский Д. Синтезатор частоты на диапазон 144 МГц. — Радио, 1990, № 5, с. 25.
2. Титов А. Пробник… — генератор для проверки радиоприемников. — Радио, 1990, № 10, с. 82,83.
3. Нечаев И. Щуп-генератор для проверки радиоприемного тракта. — Радио, 2000, № 8, с. 57.
Простой ПЧ-НЧ пробник для проверки радиоприемников.
Поводом для изготовления такого простого прибора, как НЧ/ПЧ пробник послужили вопросы одного из пользователей о наладке изготовленного им AM/SSB приемника на микросхеме К174ХА2.
Как оказалось, у коллеги вообще напрочь отсутствуют измерительные приборы, кроме цифрового тестера. Понятно, что с таким парком приборов особо не разгонишься. Но не всегда ведь есть возможность купить нужные приборы, да многим они и не нужны. Можно обойтись во многих случаях более простыми приборами, которые несложно собрать своими руками.
Об одном из таких приборов- ВЧ вольтметре-приставке к цифровому мультиметру, рассказано было в отдельной статье.
В данной статье описывается ПЧ/НЧ пробник, предназначенный для оперативного контроля и наладки низкочастотных (звуковых) устройств и каскадов, и трактов ПЧ частотой 465 кГц в радиоприемных устройствах.
Схем подобных пробников есть множество.
Для повторения выбрана схема наиболее простого из них.
Этот ПЧ/НЧ пробник, точнее его схема, позаимствованы на сайте https://us5msq.com.ua/prostoj-generator-probnik-nchpch-465-kgc/
Схема этого приборчика простая, не содержит моточных изделий, и собрана на доступной элементной базе:
Пробник содержит два генератора. На транзисторе VT1 собран генератор звуковых частот, который генерирует переменное напряжение частотой около 1 кГц. Это напряжение поступает на выход пробника, ослабляется до необходимого уровня делителем R7R8, и через регулятор уровня R9 подается на проверяемые узлы.
Также этот НЧ сигнал используется для амплитудной модуляции высокочастотных колебаний частотой 465 кГц, которые генерирует каскад на транзисторе VT2.
Включение генератора НЧ производится выключателем SA1.
Генератор сигнала 465 кГц собран на транзистор VT2. В качестве частотозадающего элемента использован пьезокерамический фильтр на 465 кГц. Включение генерации 465 кГц производится выключателем SA2.
Возможны три варианта работы пробника:
- Режим колебаний звуковой частоты 1 кГц. Контакты выключателя SA1 разомкнуты. Выключатель SA2 при этом разомкнут также.
- Режим немодулированных колебаний частотой 465 кГц. Контакты выключателей SA1 и SA2-замкнуты.
- Режим АМ сигнала частотой 465 кГц. Контакты выключателя SA1 разомкнуты, а выключателя SA2 замкнуты.
Налаживание пробника сводится к установке напряжения примерно 4…5 В (при напряжении питания 9 в) на коллекторе транзистора VT1 путем подбора резистора R3.
В оригинальной схеме пробник питается напряжением 9 В.
Я проверил работоспособность своего экземпляра-оба генератора устойчиво запускаются и работают в интервале питающих напряжений 3…9 В.
Разумеется, с уменьшением питающего напряжения уменьшаются и амплитуды колебаний, но все равно, они имеют вполне достаточный уровень для использования при проверке радиоаппаратуры.
Еще один момент… Последовательно с пьезокерамическим фильтром пришлось установить резистор сопротивлением 820 Ом (на схеме имеет номер R10). Это сделано для того, чтобы получить более-менее приемлемую форму колебаний частотой 465 кГц. Без этого резистора нижняя полуволна была сильно искажена. И с резистором форма колебаний не стала уж очень идеальной, но не такая страшная))).
Уровни напряжения на выходе пробника, на верхнем выводе резистора R9 следующие:
-напряжение частотой 1 кГц имеет уровень 50мВэфф;
-напряжение частотой 465 кГц имеет уровень около 60 мВэфф.
Мой экземпляр пробника выглядит так:
Теперь небольшой фотоотчет с осциллограммами.
Сигнал частотой 1 кГц на эмиттере транзистора VT2. Имеет размах 1,5 В:
Сигнал частотой 465 кГц эмиттере транзистора VT2.
Амплитудно-модулированный сигнал частотой 465 кГц на эмиттере транзистора VT2 выглядит так:
Не очень красиво))). Но учитывая что этот ПЧ/НЧ пробник не является прецизионным прибором, будем считать что такая форма АМ колебаний вполне приемлема.
ПЧ/НЧ пробник собран на печатной плате размерами 32х73 мм. Вид со стороны печатных проводников:
Есть мысль и планы собрать еще один пробник. В нем кроме работы в трактах ПЧ с частотой 465 кГц, предусмотрена и работа в трактах ПЧ с частотой 10,7 МГц.
Возник вопрос-просьба проверить возможность работы вышеописанного ПЧ-НЧ пробника на частоте 10,7 МГц.
С целью проверки работоспособности на частоте 10,7 МГц собрал на макетной плате ВЧ генераторную часть. Сразу скажу, что ЗЧ генератор не собирал, поэтому режим амплитудно модулированных колебаний не проверялся.
Схемка получилась такая:
Проверку работоспособности этого ПЧ -пробника произвел з разными частотозадающими элементами.
Использовал пьезокерамические фильтры от автомагнитол на частоту 10,7 МГц типов L10.7A и E10.7S, а также кварцевые резонаторы на 10,691 МГц и 8,867 МГц:
Средний вывод у пьезофильтров не использовался.
Сразу скажу, что во всех вариантах генератор устойчиво запускается в диапазоне питающих напряжений от 5 до 12 вольт.
Разница только в уровне напряжений на выходе генератора.
Результаты измерений сведены в таблицу. Выходное напряжение контролировалось осциллографом на эмиттере транзистора.
Как видно, кварцевые резонаторы работают гораздо лучше пьезофильтров. Да так и должно быть.
Подчеркну, что в таблице указан именно размах колебаний. Для получения амплитудных значений данные нужно уменьшить ровно в два раза.
Форма колебаний при испытании пьезофильтра L10.7A при напряжении питания 12 В.
По горизонтали 0,1 мкс/дел. По вертикали 0,2 В/дел.
Форма колебаний при испытании кварцевого резонатора на 8,867 МГц при напряжении питания 5 В.
По горизонтали 0,1 мкс/дел. По вертикали 0,2 В/дел.
Вывод: Описанный в данной статье ПЧ-НЧ пробник можно легко перевести на работу на частоте 10,7 МГц либо иную, путем замены резонатора и пары конденсаторов в обвязке транзистора ВЧ генератора.
Схемы простых генераторов-пробников, щупы-генераторы
В ремонтной и любительской практике для быстрой проверки исправности высокочастотных, низкочастотных радиотехнических цепей и дли обнаружения неисправностей в телевизорах, радиоприемниках н другой аппаратуре можно использовать следующие приборы.
Генератор-пробник на одном транзисторе
Генератор-пробник на одном транзисторе предназначен для быстрой проверки каскадов усилителей или радиоприемников. Принципиальная схема генератора-пробника изображена на рис. 1. Он вырабатывает импульсное напряжение с амплитудой, достаточной для проверки предоконечных и входных каскадов усиления низкочастотных конструкций.
Рис. 1. Генератор-пробник на одном транзисторе.
Помимо основной частоты на выходе пробника будет большое количество гармоник, что позволяет пользоваться им и для проверки высокочастотных каскадов — усилителей промежуточной и высокой частоты, гетеродинов, преобразователей.
Генерация возникает за счет сильной положительной обратной связи между коллекторной и базовой цепями транзистора. Снимаемый с базовой обмотки трансформатора Тр1 сигнал подается через конденсатор С1 на потенциометр R1, регулирующий выходное напряжение пробника.
Трансформатор намотан на небольшом отрезке ферритового стержня. Обмотка I содержит 2000 витков провода ПЭЛ 0,07, а обмотка II — 400 витков провода ПЭЛ 0,1.
Транзистор типа МП39—МП42. Батарея питания — элемент «332» напряжением 1,5 В или малогабаритный аккумулятор.
Пробник собирается в небольшом футляре (рис. 1б). Для подключения к шасси или общему проводу проверяемой конструкции выводится гибкий монтажный провод с зажимом «крокодил» на конце.
В качестве металлического щупа используется медицинская игла от шприца «Рекорд».
На торце футляра устанавливается потенциометр, на ручке которого нанесена риска, позволяющая судить о выходном сигнале.
Генератор-пробник на двух транзисторах без трансформатора
Генератор-пробник на двух транзисторах без трансформатора вырабатывает прямоугольные импульсы и позволяет проверять все каскады усилителя или радиоприемника.
Рис. 2. Генератор-пробник на двух транзисторах.
Причем частоту колебаний можно изменять емкостью конденсатора С1: с увеличением емкости частота понижается. А изменение сопротивления резисторов влияет на форму выходных колебаний: с увеличением R2 и уменьшением R3 нетрудно добиться синусоидальных колебаний на выходе и превратить таким образом пробник в звуковой генератор с фиксированной частотой. Транзисторы, батарея питания и внешнее оформление такие же, как и в генераторе-пробнике на одном транзисторе.
Щуп-генератор радиолюбительский
Щуп-генератор радиолюбительский предназначен для проверки исправности высокочастотных и низкочастотных радиотехнических цепей бытовой аппаратуры (радиоприемники, телевизоры, магнитофоны).
Принципиальная схема щупа изображена на рис. 3.
Представляет собой мультивибратор, собранный на транзисторах Т1, Т2. Снимаемый сигнал прямоугольной формы, частота колебаний порядка 1000 Гц, амплитуда импульсов не менее 0,5 В. Щуп-генератор собран в пластмассовом корпусе, длина щупа вместе с иглой 166 мм, диаметр корпуса 18 мм.
Питание от одного элемента «316» напряжением 1,5 В. Для включения щупа-генератора необходимо нажать кнопку и острием щупа коснуться проверяемого каскада прибора. Каскады рекомендуется проверять последовательно, начиная от входного устройства.
Рис. 3. Щуп-генератор радиолюбительский.
При исправности проверяемого каскада на выходе будет прослушиваться характерный звук (динамик, телефон) или полоса (кинескоп).
При проверке приборов, не имеющих на выходе динамика или кинескопа, индикатором могут служить высокоомные головные телефоны типа ТОН-2. Категорически запрещается проверять цепи с напряжением выше 250 В. При проверке цепей касаться руками корпуса проверяемого прибора запрещается.
Малогабаритный прибор для обнаружения неисправностей в ТВ
Малогабаритный прибор для обнаружения неисправностей в телевизорах, радиоприемниках и другой бытовой радиоаппаратуре посредством прослушивания звука в динамике проверяемого устройства, наблюдения изображения на экране телевизора или подключения на выход проверяемого устройства другого индикатора (вольтметр, головные телефоны, осциллограф и т. п.).
Прибор позволяет проверять в телевизорах: сквозной канал, канал изображения, канал звука, цепи синхронизации, линейность кадровой развертки; в радиоприемниках: сквозной тракт, канал УПЧ, детектора и УНЧ.
Прибор представляет собой генератор сигнала сложной формы. Низкочастотная составляющая сигнала имеет частоту повторения 200— 850 Гц. Высокочастотная составляющая имеет частоту 5—7 МГц. Указанный сигнал позволяет получать 2—20 горизонтальных полос на экране телевизора и звук в динамике.
Рис. 4. Малогабаритный прибор для обнаружения неисправностей в телевизорах.
Напряжение сигнала на выходе прибора регулируется потенциометром. Прибор питается от батареи «Крона-ВЦ». Потребляемый ток не более 3 мА.
Габаритные размеры прибора без гибкого вывода не более 245 X X 35 X 28 мм. Длина гибкого вывода не менее 500 мм. Масса прибора не более 150 г.
Электрическая схема прибора изображена иа рис. 4, а. Генератор с прерывистым возбуждением выполнен на транзисторе Т1 по схеме с общей базой.
Прерывистое возбуждение генератора обеспечивает наличие в цепи эмиттера цепочки R3, С4. Сигнал на эмиттере транзистора 77 складывается из прерывистого высокочастотного напряжения и напряжения заряда и разряда конденсатора С4.
На транзисторе Т2 выполнен эмиттерный повторитель, служащий для повышения стабильности работы генератора и уменьшения входного сопротивления прибора. Регулировка выходного уровня сигнала производится с помощью потенциометра R5.
Корпус прибора выполнен в виде двух разъемных крышек, изготовленных из ударопрочного полистирола (рис.
4,6). Крышки соединяются с помощью винта и наконечника, который также используется для подключения прибора к проверяемому устройству. В корпусе размещается плата прибора и батарея питания «Крона-ВЦ». К шасси проверяемого устройства прибор подключается зажимом типа «крокодил».
Для определения неисправности усилительных трактов схему проверяют покаскадно, начиная с конца проверяемого тракта. Для этого на вход каскада подают сигнал касанием наконечника прибора, при этом отсутствие сигнала на индикаторе (экран телевизора, динамик, вольтметр, осциллограф, головные телефоны и т. д.) будет свидетельствовать о неисправности каскада.
Для определения нелинейности изображения по вертикали необходимо: получить изображение горизонтальных полос; измерить минимальное и максимальное расстояние между двумя соседними полосами; определить нелинейность по вертикали по формуле:
где Н — нелийность, %; Iмакс — максимальное расстояние между полосами; Iмнннм — минимальное расстояние между полосами.
Об устойчивости синхронизации изображения судят по устойчивости горизонтальных полос на экране телевизора.
Следует иметь в виду, что прибор рассчитан на подключение к точкам электрических схем, напряжение которых не превышает 250 В относительно корпуса. Под напряжением понимается сумма постоянного и импульсного напряжений, действующих в схеме.
Пробники- генераторы
Существуют пробники, формирующие сигналы звуковой (ЗЧ), промежуточной (ПЧ
На Рис.1 изображена схема пробника-генератора собранный на двух транзисторах по схеме несимметричного мультивибратора. Частота его основных колебаний около 1 кГц. Иначе говоря он предназначен для проверки, например, усилителей ЗЧ. Однако благодаря импульсному характеру сигнала и применению высокочастотных транзисторов, помимо основной частоты выходное напряжение мультивибратора содержит большое число гармонических составляющих – спектр выходного сигнала пробника-генератора простирается до 8 МГц.
Выходное сопротивление пробника низкое, что позволяет проверять им как высокоомные, так и низкоомные цепи конструкций.
Транзисторы могут быть, кроме указанных на схеме, другие высокочастотные, соответствующей структуры.
Детали пробника-генератора монтируют на плате из текстолита. Щупом ХР1 служит отрезок толстого медного провода, который впаивают в плату. Щуп ХР2 – зажим ” крокодил”, соединённый с платой многожильным монтажным проводом в изоляции.
Проверяя радиоустройство, щуп ХР2 генератора подключают к общему проводу (или шасси) конструкции, а щупом
Подобный пробник может быть собран на одной цифровой интегральной микросхеме (Рис.2), содержащей в корпусе четыре элемента 2И-НЕ. На двух из них (DD1.1 и DD1.2
Пробник питается от источника GB1, которым может быть батарея “Крона”, аккумулятор 7Д-0,1 или подобным, напряжением 9 В. Поскольку микросхема рассчитана на работу от напряжения 5 В, в пробнике стоит стабилизатор на стабилитроне VD1 и балластном резисторе R5. Применение стабилизатора позволило не только снизить напряжение до нужного значения, но и добиться устойчивой работы пробника при снижении напряжения источника до 6 В.
Подбором резистора R2 ( если это необходимо ) устанавливают частоту колебаний генератора РЧ равной 232 кГц. Щуп ХР1 ( медный провод диаметром 1,5 и длинной 50 мм ) припаивают к точке соединения выводов резисторов R3, R4 и надевают на щуп резиновую поливинилхлоридную трубку такой длинны, чтобы оголённый конец щупа составил 5 … 6 мм. Щуп ХР2 ( зажим “крокодил” ) соединяют с общим проводом пробника многожильным монтажным проводом в изоляции.
Пробник не имеет отдельного выключателя питания и начинает работать сразу после подключения к разъёму батареи или аккумулятора.
Работать с пробником просто. Подключив зажим к шасси ( или к общему проводу ) проверяемого устройства, касаются щупом входных и выходных цепей исследуемого каскада. Если каскад исправен, в динамической головке ( или громкоговорителе ) будет слышен сигнал низкого тона.
Т. к. сигнал пробника достаточно большой и может перегрузить входные каскады радиоприёмника, иногда целесообразно отключать зажим от шасси или включать между щупом и проверяемыми цепями конденсатор небольшой ёмкости ( нужно подбирать экспериментально ). При проверке только низкочастотных каскадов, желательно шунтировать выход пробника ( или проверяемую цепь ) конденсатором ёмкостью 1000 … 2000 пФ, чтобы снять радиочастотную составляющую сигнала.
Подобный пробник можно собрать на транзисторах ( Рис.3 ). Он также выдаёт сигналы промежуточной и звуковой частоты, но выходной сигнал не прямоугольной а синусоидальной формы.
Пробник состоит из двух генераторов.
Транзистор VT1 совместно с обмоткой I трансформатора ТР1 и конденсаторами С1, С2 образуют генератор ЗЧ – он собран по схеме с ёмкостной обратной связью. Колебания генератора ЗЧ будут и на обмотке II трансформатора, включённой в цепь питания транзистора VT2, – на нём собран генератор промежуточной частоты (ПЧ) . Поэтому колебания генератора ПЧ будут модулированы. Выходной сигнал генератора ЗЧ и глубину модуляции регулируют переменным резистором R2, а выходной сигнал генератора ПЧ устанавливают переменным резистором R6. Частота генератора ЗЧ составляет примерно 1 кГц, а генератор ПЧ – 465±2 кГц
Тот или иной сигнал подаётся на щупы ХР2 и ХР3 пробника через переключатель SA1.
В пробнике можно использовать транзисторы серий КТ301, КТ306, КТ312, КТ315 со статическим коэффициентом передачи тока не менее 50. Переменный резистор R2 совмещён с выключателем питания.
Трансформатор ТР1 – выходной от малогабаритных ( “карманных”) транзисторных радиоприёмников типа “Нейва” и подобных. В качестве обмотки I используется половина высокоомной первичной обмотки.
Пьезокерамический фильтр ZQ1 может быть ФП1П-011 – ФП1П- 017. Переключатель рода работ SA1 – МТ-1. Источник питания G1 – элемент 332, 343 или дисковый аккумулятор Д-01
Щупом ХР3, как и в предыдущей конструкции, служит отрезок толстого медного провода с заострённым концом, а щупом ХР2 – зажим “крокодил”, к которому подпаян многожильный монтажный провод достаточной длинны с вилкой ХР1 на конце её вставляют в гнездо XS1.
Для налаживания пробника движок резистора R2 устанавливают в верхнее по схеме положение, а резистор R6 – в нижнее. В разрыв обмотки I ( т. е. в цепь питания первого каскада – на транзисторе VT1 ) включают миллиамперметр на 1 мА. Подбором резистора R3 устанавливают ток равный 0,5 мА.
Затем миллиамперметр включают в разрыв провода обмотки II, и подбором резистора R5 устанавливают ток примерно 0,4 мА.
Далее желательно измерить частоты генератора ПЧ и проверить устойчивость работы при подключении его к низкоомным цепям проверяемого устройства. Устойчивой работы добиваются подбором конденсатора С5 ( от 10 до 36 пФ )
ИСТОЧНИК: Б. С. Иванов “В ПОМОЩЬ РАДИОКРУЖКУ”, Москва, “Радио и связь”, 1990г, стр.15 – 19.
Автор Андрей МаркеловОпубликовано Рубрики Схемы пробниковМетки Приборы для настройкиПробник генератор
При ремонте в домашних условиях звукового усилителя или бытового радиоприемника нередко появляется необходимость проследить прохождение сигнала через каскады. И это вызывает определенные затруднения при ремонте тем радиолюбителям, у которых нет необходимых приборов.
Предлагаемый вашему вниманию простой генератор-пробник предназначен для ремонта радиоаппаратуры. Он не содержит намоточных узлов и доступен в изготовлении, настройке и эксплуатации даже начинающему радиолюбителю. Генератор-пробник позволяет не только проверить исправность звукового усилителя и тракта усилителя промежуточной частоты ПЧ кгц радиоприемника, но и подстроить контуры ПЧ радиоприемника по максимальному уровню сигнала.
Поиск данных по Вашему запросу:
Пробник генератор
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Универсальный пробник-генератор
- ПРОБНИК – ГЕНЕРАТОР ДЛЯ ПРОВЕРКИ РАДИОПРИЕМНИКОВ
- Пробник сельского электрика (генератор и прозвонщик)
- Измерительный генератор и пробник-усилитель SEW 180 CB-G и SEW 180 CB-A
- Пробник-генератор ЗЧ 1 кГц
- Генератор-пробник ЗЧ 1 КГц АКЦИЯ!!!
- На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
- Набор Пробник — генератор 1 кГц + 465 кГц
- Универсальный генератор-пробник
- Простой генератор – пробник НЧ/ПЧ 465 кГц
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ПРОБНИК ДЛЯ ПРОВЕРКИ РАДИОАППАРАТУРЫ.
ЩУП — ГЕНЕРАТОР TESTER FOR CHECKING RADIO. PROBE — GENERATOR
Универсальный пробник-генератор
При ремонте и налаживании низкочастотной аппаратуры и логических схем желательно иметь под рукой генератор прямоугольных импульсов низкой частоты, частоту и амплитуду которых можно регулировать в широких пределах. На рисунке приводится схема такого генератора. Частоту вырабатываемых им импульсов можно плавно регулировать от 10 Гц до 10 кГц, а амплитуду от логического уровня до нескольких милливольт.
Частота от 10Гц до 10 кГц регулируется переменным резистором R2 за один проход один диапазон. Это усложняет точность установки частоты, но данный прибор и не предназначен для генерации точной частоты.
Его задача в проверке прохождения сигнала через каскады или элементы схемы. С выхода мультивибратора импульсы поступают на буфер, собранный на двух инверторах D1.
Выходные цепи переключаются миниатюрным галетным переключателем S1. В крайне верхнем по схеме положении на выход импульсы поступают непосредственно с выходов элементов D1. Этот режим подходит для проверки логических схем, так как импульсы имеют логический уровень.
При проверке логических схем желательно питать пробник от источника питания проверяемой схемы, при этом логический уровень выхода пробника будет соответствовать логическому уровню проверяемой схемы.
Для этого выключатель — переключатель питания S2 устанавливают в показанное на схеме положение, и подают внешнее питание допустимые пределы от 5 до 15V. В остальных положениях S1 пробник применяется для проверки низкочастотных трактов аналоговых схем. В зависимости от положения S1 можно выбрать выходной уровень без деления х1 , а так же пониженный в 10 раз х0,1 и в сто раз х0,01 , с разделительным конденсатором на выходе — х1 С , х0,1 С , х0,01 С , или без разделительного конденсатора х1, х0,1, х0, Ступенчатый делитель амплитуды выходного сигнала сделан на резисторах R4-R6, плавный — на резисторе R3.
Практически, пользуясь этими органами управления, можно изменять размах от 8,5V до 5 — 10 mV. Прибор собран в полукруглом школьном пенале. Органы управления установлены на его плоской стороне. S1 — миниатюрный галетный переключатель на восемь положений используется только семь. S2 — микротумблер — переключатель с нейтральным положением. Если прибор собран без ошибок и из исправных деталей, — работает сразу после первого включения. При желании можно точно установить границы перестройки частоты подбором R1 и С1.
Схема пробника — генератора нч Пробник , Генератор НЧ , Генератор сигнала. Из этой категории: Функциональный генератор на TL Звуковой генератор для прозвонки на одном транзисторе. Генератор с регулировкой частоты и скважности импульсов на КРВИ1.
Высокостабильный генератор сигнала на транзисторе.
ПРОБНИК – ГЕНЕРАТОР ДЛЯ ПРОВЕРКИ РАДИОПРИЕМНИКОВ
Высокочастотный генератор работает на частоте кГц и выполнен по схеме емкостной трёхточки вариант Клаппа , только вместо катушки индуктивности применен керамический резонатор ZQ1.
В этой схеме генерация колебаний возможна только при индуктивном сопротивлении цепи резонатора, то есть частота колебаний находится между частотами последовательного и параллельного резонансов. В качестве резонатора применён малогабаритный керамический фильтр ФП1П маркировка без цветных меток. Эмиттер VT2 нагружен на резистивный делитель R7R8, который понижает выходной сигнал до удобных на практике уровней и обеспечивает стабильный режим работы генератора не зависимо от подключаемых внешних цепей тестируемого устройства. Потенциометр R9 служит для плавной регулировки уровня выходного сигнала.
Схема: Для проверки работоспособности каскадов радиоприемников можно воспользоваться симметричным мультивибратором — генератором.
Пробник сельского электрика (генератор и прозвонщик)
Предлагаемый вашему вниманию простой генератор-пробник предназначен для ремонта. Он не содержит намоточных узлов и доступен в изготовлении, настройке и. Генератор-пробник позволяет не только проверить.
Выберите значение Информация, нарушающая авторские права Информация о товарах и услугах, не соответствующих законодательству Информация непристойного содержания Спам, вредоносные программы и вирусы в том числе ссылки Информация оскорбляющая честь и достоинство третьих лиц Другие нарушения правил размещения информации. Сообщение: Отправить сообщение. Радиолюбительские модули. Меню каталога. Цифровые и измерительные приборы , устройства Микросхемы Диоды , диодные мосты , стабилитроны. Есть в наличии.
Измерительный генератор и пробник-усилитель SEW 180 CB-G и SEW 180 CB-A
Пробник генератор поможет проверить прохождение сигнала в цепях приемо — усилительной аппаратуры, обнаружить неисправный каскад. Пробник генератор работает в двух режимах: как генератор низкой частоты, вырабатывающий частоту около Гц и генератор высокой частоты с спектром гармоник частот МГц. Поэтому этими сигналами можно проверять входные, промежуточные, выходные каскады радиоприемников, а также усилители магнитофонов и видеоусилители телевизоров.
Питается пробник от одной или двух батарей или аккумуляторов на 1,5 вольт.
При ремонте и налаживании низкочастотной аппаратуры и логических схем желательно иметь под рукой генератор прямоугольных импульсов низкой частоты, частоту и амплитуду которых можно регулировать в широких пределах.

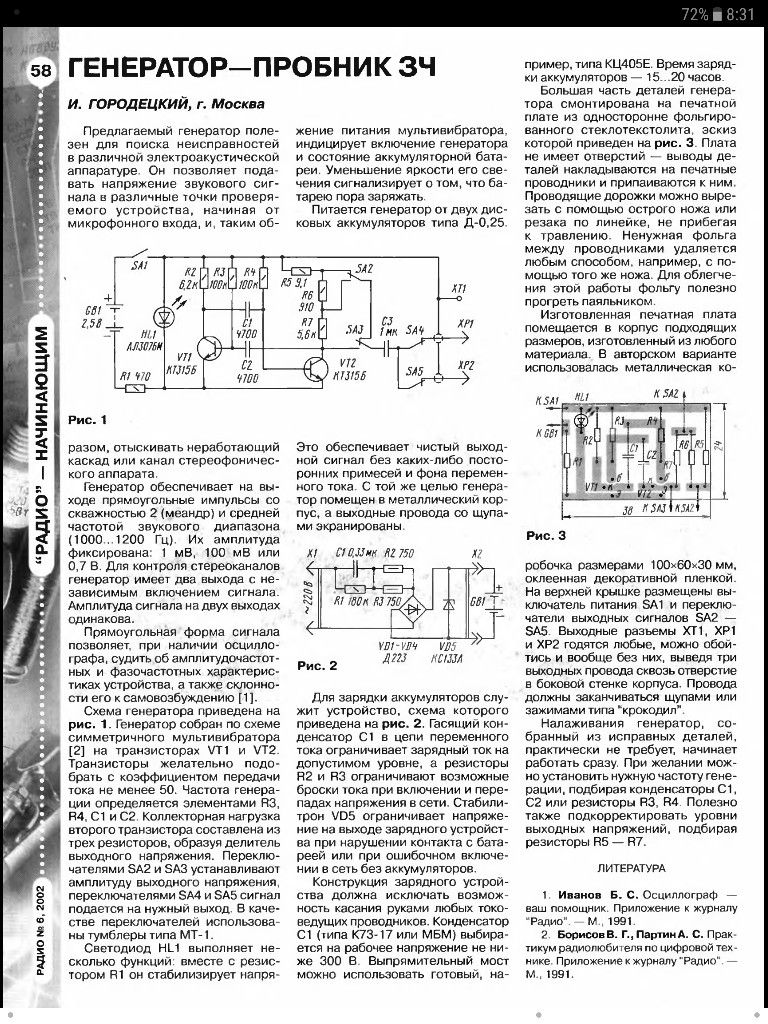

Пробник-генератор ЗЧ 1 кГц
Генератор-пробник далее просто генератор предназначен для проверки и налаживания трактов ПЧ и ЗЧ радиовещательных приемников. Первый контур настроен на частоту кГц, второй на Гц. В зависимости от положения SA1 сигнал поступает на выходной щуп пробника или на детектор VD1, который преобразует сигнал в частоту Гц для проверки ЗЧ. Амплитуда сигнала регулируется резистором R5. R6 образует разрядную цепь для С5С6. Транзисторы с коэффициентом передачи тока 40…60, диод любой из Д9.
Генератор-пробник ЗЧ 1 КГц АКЦИЯ!!!
Большой популярностью у радиолюбителей пользуются компактные генераторы испытательных сигналов, полезные при проверке и налаживании радиоприемной и звуковоспроизводящей аппаратуры. Предлагаем еще одну конструкцию подобного генератора, отличающуюся расширенным набором фиксированных частот. Промышленная и самодельная радиоприемная аппаратура содержит тракты 3Ч и ПЧ, причем частоты ПЧ имеют разные значения: кГц — в импортных и кГц в отечественных приемниках AM сигналов; 5,5, 6,5 и 10,7 МГц — в приемниках ЧМ сигналов. В журнале «Радио» уже публиковались схемы генераторов-пробников для проверки трактов 3Ч и ПЧ []. Как правило, они выдают два сигнала — 3Ч и промодулированный сигнал ПЧ с одной из названных частот. Чтобы не пришлось изготавливать несколько пробников, в предлагаемом генераторе предусмотрено переключение частот.
Пробник предназначен для проверки работоспособности низкочастотных Как известно, выходной сигнал генератора прямоугольных.
На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
Пробник генератор
Предлагаемый вашему вниманию простой генератор-пробник предназначен для ремонта. Он не содержит намоточных узлов и доступен в изготовлении, настройке и.
Генератор-пробник позволяет не только проверить. Выберите значение Информация, нарушающая авторские права Информация о товарах и услугах, не соответствующих законодательству Информация непристойного содержания Спам, вредоносные программы и вирусы в том числе ссылки Информация оскорбляющая честь и достоинство третьих лиц Другие нарушения правил размещения информации.
Набор Пробник — генератор 1 кГц + 465 кГц
ВИДЕО ПО ТЕМЕ: Как сделать звуковой пробник для прозвонки своими руками / How to make a sonic probe
Большой популярностью у радиолюбителей пользуются компактные генераторы испытательных сигналов, полезные при проверке и налаживании радиоприемной и звуковоспроизводящей аппаратуры. Предлагаем еще одну конструкцию подобного генератора, отличающуюся расширенным набором фиксированных частот. Питание на пробник подают от цепей питания проверяемой аппаратуры.
Напряжение питания может лежать в пределах от 3 до 12 В.
В ремонтной и любительской практике для быстрой проверки исправности высокочастотных, низкочастотных радиотехнических цепей и дли обнаружения неисправностей в телевизорах, радиоприемниках н другой аппаратуре можно использовать следующие приборы.
Универсальный генератор-пробник
Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.
Компания Компэл, приглашает вас принять участие в семинаре и тренинге? Светодиод — это диод который излучает свет.
Простой генератор – пробник НЧ/ПЧ 465 кГц
Оно шаг за шагом охватит:. Руководство не охватывает основные направления использования ISIS, такие как процедуры размещения элементов, соединение их проводниками, маркировка объектов и т. Они рассмотрены в некоторой степени в руководстве по интерактивному моделированию или, более подробно, в инструкции ISIS.
Рис. 15.6. Принципиальная схема устройства для проверки катушек индуктивности со звуковой сигнализацией (а) и конструкция сердечника (б), использующегося в нем Катушка генератора содержит примерно 3000 витков провода ПЭЛ 0,12…ПЭЛ 0,15 с отводом от 1000 витка. Внутренний диаметр каркаса зависит от размеров чаще всего проверяемых катушек. Звуковым индикатором может быть капсюль ДЭША-1 или телефонный наушник. 15.2.4. Генератор-пробник с использованием пьезофильтра Пробник предназначен для проверки УЗЧ и настройке трактов промежуточной частоты, а также других высокочастотных или широкополосных (апериодических) каскадов радиоприемников. Этот генератор-пробник отличается от ранее описанного отсутствием в схеме катушки индуктивности. Использование в схеме пробника пьезофильтра позволило значительно упростить его конструкцию и, что важно для любительских условий, налаживание (рис. 15.7). Рис. 15.7. Принципиальная схема генератора-пробника с использованием пьезофильтра Пробник вырабатывает два сигнала: звукочастотный 1 кГц и высокочастотный модулированный сигнал промежуточной частоты 465 кГц. Один из каскадов пробника вырабатывает низкочастотный сигнал прямоугольной формы, который кроме проверки УЗЧ используется еще для модуляции высокочастотного сигнала, вырабатываемого другим его каскадом. Генератор-пробник состоит из генератора прямоугольных импульсов, выполненного на транзисторах VT1 и VT2 по схеме симметричного мультивибратора. Частота низкочастотного генератора задается цепями R2, С1 и R3, С2. Выбор схемы мультивибратора обусловлен тем, что он устойчиво работает при использовании низкоомной нагрузки, к примеру, динамической головки. Использование в схеме пробника диодного аттенюатора в цепи положительной обратной связи генератора ПЧ изменяет условия баланса амплитуд высокочастотного генератора. Это дает возможность получить относительно глубокую модуляцию амплитуды сигнала. Начальный ток диодов аттенюатора задается резисторами R6…R9. Разделительный конденсатор С5 необходим для исключения влияния коллекторного напряжения транзистора VT3 на режим работы аттенюатора. В приборе использованы не дефицитные радиодетали, кроме радиоэлементов указанных на схеме могут быть использованы транзисторы КТ315Г, КТ325Г или КТ342, КТ3102 с любым буквенным индексом, диоды серий Д2 и Д9 и пьезофильтры ФП1П-022…ФП1П-027. Постоянные конденсаторы типа КТ, КД или К10-7, а резисторы МЛТ-0,125. Выключатель SA1 типа МП, а переключатель SA2 типа ПТ57. Все детали пробника собраны на печатной плате размером 195×17 мм вырезанной из одностороннего фольгированного стеклотекстолита толщиной 0,8 мм. Рисунок печатной платы и монтаж на ней деталей показан на рис. 15.8. Рис. 15.8. Печатная плата и монтаж на ней деталей генератора-пробника с использованием пьезофильтра Выводы выключателя SA1 и переключателя SA2 вставлены в монтажные отверстия платы и припаяны к печатным дорожкам. К выходу генератора пробника, контакту переключателя SA2, припаян щуп в виде тонкого заостренного медного стержня. Общая шина прибора соединена с многожильным изолированным проводом, оканчивающимся зажимом типа «крокодил». Настройка генератора-пробника несложна и сводится к установке напряжения на коллекторе транзистора VT3 величиной примерно 0,7 В. Установка этого напряжения производится с помощью изменения сопротивления резистора R10 до достижения максимальной амплитуды сигнала на выходе высокочастотного генератора. Работают с пробником таким образом. Подключают зажим «крокодил» к общей шине и переключателем SA2 устанавливают требуемый режим генерации сигнала: ПЧ или 3Ч. После этого нажимают на кнопку SA1, включают питание, генератор начинает вырабатывать сигнал, который подается на щуп. Заметим, что при проверке УПЧ, в частности, первых каскадов, можно не касаться щупом выводов элементов схемы. Шаг 16 Имитаторы звуков и различные устройства на основе мультивибратора Если к выходу мультивибратора, рис. 15.2.а, присоединить усилитель звуковой частоты и изменять значения величин резисторов R1, R3 и конденсаторов C1, С2, то в громкоговорителе можно услышать различные звуки, похожие на крики птиц, удары барабана и т. 16.1. Электронный метроном Простой по устройству электронный метроном с частотой следования импульсов от 20 до 250 в минуту можно собрать по схеме на рис. 16.1. Рис. 16.1. Принципиальная схема простого электронного метронома с частотой следования импульсов от 20 до 250 в минуту Метроном собран по схеме несимметричного мультивибратора на двух транзисторах с разной проводимостью. Нагрузкой транзистора VT2 является звуковая катушка малогабаритного громкоговорителя с сопротивлением 3…10 Ом, например, 0,25ГД-10. Налаживание правильно собранного устройства заключается в подгонке границ диапазона частоты импульсов. Транзисторы могут быть любого типа, лишь бы они соответствовали проводимости, указанной на схеме. Для питания используется три гальванических элемента типа 316. Метроном монтируют в небольшом корпусе на монтажной планке. В корпусе также устанавливается громкоговоритель, контакты для подключения элементов питания, а на его боковой стенке — выключатель питания. Для переменного резистора необходимо сделать шкалу. Установка любой частоты генерации в пределах выбранного диапазона производится изменением сопротивления переменного резистора R1, ориентируясь по установленной шкале. Градуировка шкалы производится с помощью механического метронома. 16.2. Маячок Электронный метроном по схеме рис. 16.1 несложно превратить в генератор световых импульсов. Для этого в цепь базы первого транзистора VT1 нужно включить резистор R3 сопротивлением 1 кОм, а в качестве нагрузки использовать лампочку для карманного фонарика (рис. |
Проверяемая катушка надевается на сердечник. При отсутствии короткозамкнутых витков тон звука не изменяется, в противном случае — происходит резкое повышение звука.
Подключение сигналов ПЧ или НЧ к щупу пробника осуществляется переключателем SA2. Выключатель SA1 служит для включения питания прибора. Для питания пробника используется гальванический элемент типа 316.
д. Исходя из этого можно озвучить разные детские игрушки, сделать мелодичный звонок и тд. Такие устройства чаще конструируют на основе несимметричных мультивибраторов, в которых используются транзисторы разной проводимости и мощности. В связи с этим ниже описаны различные устройства на основе симметричного и несимметричного мультивибраторов, которые могут быть использованы как в игрушках, так и простых измерительных приборах.
При увеличении емкости конденсатора С1 понижается низшая частота диапазона, а с уменьшением сопротивления резистора R1 повышается наивысшая частота.
16.2.а). Частота световых импульсов регулируется переменным резистором R1 в пределах от 44 до 120 вспышек в минуту. Длительность и частота вспышек лампочки происходит в результате увеличения или уменьшения емкости конденсатора C1.Генератор зондов для проверки радиоаппаратуры
Приемные тракты различной аппаратуры (радиоприемники, аудиоплееры, трансиверы СВ и др.) содержат такие однотипные узлы, как усилители звуковой частоты (3Н), усилители промежуточной частоты (ПЧ) ЧМ и АМ станций. Их надо проверять при ремонте техники в первую очередь. В этом поможет предлагаемый здесь генератор зондов.
Это относительно простое устройство обеспечивает формирование сигналов управления 3Ч частотой 1 кГц и модулированных сигналов ПЧ частотой 10,7 МГц и 465 (или 455) кГц. Амплитуда каждого сигнала может плавно регулироваться.
Основа этого аппарата (рис. 1) — генератор на транзисторе VT1. Условия работы устанавливают переключателем SA1.
В показанном на схеме положении («3Н») переключателя напряжение питания аккумулятора GB1 подается через резистор R9 на транзистор и генератор запускается на низкой частоте. Он определяется касторообразующей цепочкой R2C3R3C4R5C5 в цепи обратной связи транзистора.
В положении переключателя «465» напряжение питания на транзистор поступает через резистор R10, который открывает диод VD1 и по цепи обратной связи транзисторного каскада включается фильтр ZQ1. Генерируется на частотах 3H (1 кГц) и FC AM (около 465 кГц), одновременная модуляция сигнала if сигналом 3H. Фильтр R1C1 устраняет обратную связь по высокой частоте через конденсаторы С3-С5, обеспечивая стабильную работу генератора с инвертором.
При установке переключателя в положение «10,7» напряжение питания на транзистор поступает через резистор R11. Открывается диод VD2, а в обратном тракте включается фильтр ZQ2. Генератор будет работать на частотах 3H (1 кГц) и FC FM (около 10,7 МГц). Предварительно модулированный сигнал if 3H.
Формируемые сигналы через резистор R12 и конденсатор С8 поступают на выход регулятора напряжения R13, а с его двигателя — на выходные гнезда Х1 и Х2.
В положении переключателя «Выкл.» источник питания отключен от генератора.
Кроме описанного на схеме, устройство может быть применено на транзисторах CTA-CTD, CTU. Фильтр ZQ1-любой из серии ППП-60, лучше узкополосный. Частота 455 кГц, необходимо использовать фильтр зарубежного производства. Фильтр ZQ2 — пьезокерамический ленточный на частоту 10,7 МГц, отечественный (например, ППП-0,49(а) или аналогичный импортный. Конденсаторы — К10-7, К10-17, СКЛ или малый импортный. Подстроечный резистор R2 — СДР -1В,AC R13 — СТРы JS4,остальные ИФЛ,С2-33.Выключатель — любой малогабаритный в одну сторону и четыре (и более).Питание источника — напряжение 4,5…12 В.Может включаться последовательно гальванические элементы, аккумуляторы, аккумуляторная батарея «Крона» или поверяемый источник конструкции.
Большая часть деталей размещена на печатной плате (рис.
2) из одностороннего фольгированного стеклотекстолита.
Помещен в пластмассовый корпус нужного размера, на котором установлен переменный резистор R13, гнезда Х1, Х2 (рис. 3).
В одно из гнезд, в зависимости от того, какие узлы проверки вставьте щуп. Общий провод выходит через отверстие в корпусе и снабжен зажимом «крокодил». В случае, когда источник питания встроенный, нужно предусмотреть для него место в корпусе. Установка конденсаторов С7, С9, С10 выполнен методом поверхностного монтажа.
Вместо фильтра на частоту 465 кГц можно поставить фильтр на 455 кГц, тогда генератор будет работать на этой частоте. Допустимо использовать переключатель на пяти точках и дополнительно ввести эту частоту. Новый фильтр должен включать в себя как ZQ1. Если вы планируете внешний источник питания, новую частоту можно установить, используя разомкнутый контакт переключателя.
Настраивать устройство нужно на то напряжение, с которым оно будет работать. Потребляемый ток находится в пределах 0,5-3 мА в зависимости от напряжения питания.
Установление запуска генератора пробника путем определения режима постоянного тока. Для этого в положение переключателя «10,7» и нижнее на схеме положение ползунка R2 подбором резистора R6 установите коллектор транзистора примерно на половину напряжения питания. В случае возникновения колебаний на частоте значительно ниже 10,7 МГц (полоса фильтра паразитных каналов) емкость конденсатора С6 следует уменьшить. Если генерации нет, то емкость этого конденсатора и сопротивление резистора R7 следует увеличить. Контролируйте генерацию с помощью осциллографа (или частотомера), подключив его к общему проводу и гнезду.
Затем проверьте генерацию в положении переключателя «465» (или «455») и переместив ползунок на резистор R2, добиться стабильной генерации сигналов 3H и HR при положениях переключателя «465» («455») и «до 10,7». Если в положении «3Н» генерация нестабильна, придется подобрать резистор R9.
Датчик используется как обычно, подавая сигналы в определенные точки контрольного устройства.
Автор: И. Нечаев, Курск
Автор: Алексей
Дата создания
Дата изменения
- Генератор зондов
- Генератор-пробник-усилитель
Добавить комментарий
Страница испытаний и измерений
Страница испытаний и измеренийАдам Фарсон VA7OJ/AB4OJ
Основы:
Каждая любительская радиостанция должна быть обеспечена следующим минимальным испытательное оборудование:
Частотомер с точностью до 10 Гц.
ВЧ-измеритель мощности, способный измерять прямую и отраженную мощность, или мощность и КСВ.
Точный цифровой мультиметр (с высоковольтным щупом для безопасного измерение напряжения выше 500В).
Соединительные ВЧ-кабели в ассортименте (PL-259, BNC, N, SMA в различных комбинациях)
Хорошо регулируемый настольный блок питания (минимум 13,8 В/25 А).
Для продвинутых радиолюбителей:
Для более сложной настройки станции (аудио SSB, огибающая модуляции, тонов в цифровых режимах и т. д.), следует добавить:
Осциллограф с полосой пропускания не менее 3 дБ в диапазоне 50–100 МГц.
Генератор звуковых сигналов (или программа тон-генератора) с частотой 50 Гц — 100 кГц.
Качественный частотомер с минимальным диапазоном частот 100 МГц, желательно с С-каналом 1 ГГц.
Портативный анализатор антенн.
Сетчатый осциллятор.
А теперь серьезно:
Радиолюбители, заинтересованные в настройке и ремонте своих (или радиоаппаратура их друзей) может пойти еще дальше:
Генератор высокочастотных сигналов хорошего качества, работающий в диапазоне от 400 кГц до 500 МГц, с встроенный аттенюатор.
Монитор службы FM-связи.
Анализатор спектра РЧ с верхним пределом частоты не менее 100 МГц (для КВ) или 1 ГГц (для ВЧ/УКВ/УВЧ и выше), с минимальным разрешением полоса пропускания 100 Гц.
Следящий генератор для использования с анализатором спектра или альтернативно векторный анализатор цепей (VNA).
Радиочастотный милливольтметр или микроваттметр (100 кГц — 1 ГГц, от -50 до +30 дБм).
Ряд качественных стационарных ВЧ-аттенюаторов.
Хороший ступенчатый аттенюатор ВЧ.
Стационарный блок питания с регулируемым напряжением (0–20 В, 25 А).
Векторный анализатор цепей (автономный или на базе ПК).
Для тех, кто интересуется оценкой характеристик радио:
У нас здесь уже образовалась неплохая небольшая радиолаборатория. Для радио тестирование производительности, мы можем добавить:
Второй высококачественный генератор ВЧ-сигналов и гибридный объединитель для двух сигналов тестирование приемника.
Звуковой 2-тональный генератор или аналогичное программное обеспечение для тонального генератора.
Генератор радиочастотного шума.
Прецизионный эталон частоты 10 МГц с низким фазовым шумом для синхронизации другие приборы, использующие опорную частоту 10 МГц (например, счетчики, сигнальные генераторы).
Генератор импульсов для проверки АРУ и шумоподавителя.
Программное обеспечение для анализа спектра основной полосы частот, для измерения отклика фильтра и т. д.
Анализатор звуковых искажений, измеритель искажений или измеритель SINAD.
Не разорюсь ли я, купив весь этот комплект?
Не обязательно! Как говорится в старой поговорке. «это дурной ветер, который никого не дует
ничего хорошего.» Возможно, величайшее благо, которое крах доткомов и телекоммуникаций
имплозия, нанесенная радиолюбительскому сообществу (по крайней мере, тем из нас,
чьи средства к существованию не пострадали от этих событий) — наличие
высококачественные контрольно-измерительные приборы на рынке бывших в употреблении и излишков.
На многих хамфестах можно увидеть такие легендарные марки, как HP/Agilent, Tektronix, Fluke,
Boonton, Millivac, Philips, Systron-Donner и даже Rohde & Schwarz, иногда за копейки.
доллар.
Далее мы углубимся в некоторые подробности…
Образовательные документы:
Руководство по процедурам испытаний ARRL, издание 2010 г.,
Проект памяти HP
Азбука датчиков
Основы кварцевых генераторов (Примечание к приложению HP 200-2)
Введение в Осциллографы
XYZ осциллографов
Базовый осциллограф Особенности
Постер с осциллографом
Улучшенные измерения анализатора спектра
8 советов по улучшению спектра Анализ
Оптимизирующий анализатор спектра Точность амплитуды
Оптимизация РЧ и СВЧ Спектральный анализатор динамического диапазона
Улучшенные измерения с использованием генераторов радиочастотных сигналов
8 советов, как стать лучше Измерения с использованием генераторов радиочастотных сигналов
Спектральный анализ Основы (приложение HP Note 150)
Испытания и измерения для оборудования радиосвязи, Томаса Боэгла DL9МАБ (R&S)
Анализатор спектра Основы (R&S Primer)
Методы измерения фазового шума (Руководство по R&S)
Анализатор спектра Agilent Измерения и шум
2-тональное измерение интермодуляционных искажений Техники
Спектральный анализ Agilent Амплитудно-частотная модуляция
Анализаторы спектра Agilent 8560E/8590E: сравнение измерений мощности сигналов с цифровой модуляцией
Уменьшение фазового шума при Микроволновые и высокочастотные частоты
Фазовый шум генератора: A Учебник
Пристальный взгляд на радиочастотную мощность Размеры
Основы измерения мощности ВЧ и СВЧ
Основы измерения ВЧ- и СВЧ-мощности (HP AN 1449), часть 1 2 3 4
4 шага для более качественных измерений мощности
Выбор правильного измерителя мощности и датчика
Самая распространенная ошибка измерителя мощности
Измерение мощности
дБ или не дБ? Примечание к приложению R&S 1MA68 зеркало
Измерения КСВ Использование встроенных измерителей мощности
Высокоточные измерения коэффициента шума зеркало
Точность измерения коэффициента шума — Метод Y-фактора
10 советов, как добиться успеха Измерение коэффициента шума
Измерение взаимного смешивания
Динамический диапазон (RMDR) в приемниках: ITU-R
Рекомендация F.
612
Усовершенствованные методы измерения искажений в широкополосных устройствах — в том числе НПР
Технические публикации Уоткинса-Джонсона по классической радиочастоте и широкополосной связи беспроводные темы
Отлично ресурс для руководств по испытательному оборудованию
Тектроникс информация и руководства
Самодельная нивелирная головка для генератора сигналов Tektronix SG-504
Продажа руководств:
Cushman CE-31A/B Руководство по эксплуатации и обслуживанию , с схемы на CD-R. Цена: 25 долларов США, почтовые расходы оплачены.
Ссылки:
Список моих обзоров пользователей и отчетов о тестировании
КВ-приемник Тестирование: проблемы и достижения (презентация на НСАРК)
Простая процедура проверки ПКП
Измерение абсолютной радиочастотной мощности
Почему термин «RMS Сила» бессмысленна?
Простая номограмма КСВ
Обратные потери/КСВН и
Таблицы преобразования дБм/Вольт/Ватт — любезно предоставлены
Мини-схемы Inc.
Каскадный Калькулятор коэффициента шума — любезно предоставлено Мини-схемы Inc.
Калькулятор неопределенности вносимых потерь из-за несоответствия — любезно предоставлено Мини-схемы Inc.
Калькулятор неопределенности усиления из-за несоответствия — любезно предоставлено Мини-схемы Inc.
С потерями, несовпадающие линии передачи — связь между потерями в линии и КСВ
Выбор генератора радиочастотных сигналов
Ремонт элементов радиочастотного ваттметра Bird
Жизнь слишком коротка для QRP…
Коэффициент шума Измерение KO4BB
Тестирование коэффициента мощности шума (NPR) на ВЧ приемники Презентация НСАРК Презентация ТАПР-ДКК 2013 Тест NPR, Джанфранко Вербана I2VGO (SK 2022) (доклад, представленный на 11-й конференции RENON, сентябрь 2009 г.) Теоретический максимальный NPR 16-битный АЦП Учебное пособие по измерению отношения мощности шума, , автор Аллен Кац и Роберт Грей Данные испытаний NPR Клинта W7KEC Коэффициент мощности шума (NPR) Измерения, Роберт Лангенхуйзен PA0RYL DX Engineering РПА-1 ВЧ Отчет о тестировании предусилителя, , включая тест NPR Селектор тестовых данных NPRконкурентоспособный Анализ: IC-7410, TS-590 и FT-950 , включая NPR тесты на всех 3 радио Отчет об испытанияхFTDX-3000: NPR и 2 кГц DR3 Тесты Отчет об испытаниях FTDX-1200, включая тест NPR Пользовательский обзор и отчет о тестировании My Perseus (испытания NPR стр. Мои лаборатории Apache Отчет об испытаниях АНАН-100Д/200Д (испытания NPR стр. 8) Мой тест ELAD FDM-S2 Отчет (испытания NPR стр. 4) Тест NPR на приемопередатчике HPSDR NPR и тесты на чувствительность Донгл FunCube Pro+ |
12 — 15, 17) Измерение интермодуляционных искажений SSB Linear Усилители
Сравнение лабораторных данных ARRL для Избранные трансиверы Джима Брауна, K9YC зеркало
Мой друг Уолтер, VE7WRS’ веб-сайт (включая Тестирование)
Презентация по радиочастотным испытаниям и измерениям. Уолтер VE7WRS и я в НСАРК
Моя презентация NSARC «HF Тестирование приемника: проблемы и достижения» — APDXC 2014 видео
А Новый взгляд на тестирование SDR — представлен документ на SDR Academy 2016, Фридрихсхафен, Германия
SDR против устаревшего Радио: что лучше? — представлено на PPDXC 2016, Осака, Япония
Получатель Данные о производительности в эпоху SDR — представлены на выставке Sea-Pac 2017, Приморский штат Орегон, США
Джефф Смит, веб-сайт VE1ZAC, включая методы испытаний и оборудование
Джон Майлз KE5FX Сайт
Краткий трактат о децибелах Джорджа Т.
Бейкер W5YR (СК)
Kiss Electronics — классический и отремонтированное испытательное оборудование HP и ремонт
Инструменты Amtronix — ресурс для сервисных мониторов HP/Agilent. HP/Аджилент 8935
Циклов/сек. конвертер в герцы — для тех из нас, кто «определенного возраст»
Что это?
Строится
Copyright 2002-2020 A. Farson VA7OJ/AB4OJ. Последнее обновление: 29.06.2022
Это скучно, но необходимо. Это примерно отражает отношение многих людей к испытательному оборудованию. Хотя он может не найти такого широкого применения, как станционный трансивер, он может стоить своего веса.
в золоте, когда что-то идет не так, и вам нужно быстро это исправить. Прежде всего, я опишу четыре вида радиоиспытательного оборудования, которое вам действительно необходимо. Затем я расскажу о другом снаряжении, с которым вы можете столкнуться. Подумайте о покупке этих инструментов, если вы действительно в ремонт и строительство. Или кто-то приходит по цене, слишком хорошей, чтобы отказаться. Мультиметр является основным элементом контрольно-измерительного оборудования, которым должны владеть все любители. Более дешевые мультиметры (около 30 долларов) позволяют измерять напряжение, ток и сопротивление, а также проверять целостность транзисторов, диодов и звуковой сигнал. Более дорогие приборы могут включать такие функции, как измерение емкости, счетчики частоты, гистограммы, диапазоны температур, подключение к компьютеру и номинальное напряжение сети. Практическое использование мультиметров вокруг хижины включает: * Тестирование антенны и силовых соединений с помощью функции тестера непрерывности. Цифровые счетчики в наши дни настолько дешевы, что ни один любитель не может обойтись без них. Они просты в использовании и достаточно точны. Нет необходимости оценивать указанное значение, когда стрелка измерителя находится между двумя близко расположенными отметками. Самые дешевые цифровые счетчики также имеют функции (например, тестер транзисторов), отсутствующие у аналоговых счетчиков эквивалентной цены. Более редкие аналоговые счетчики имеют преимущества перед цифровыми для некоторых целей. Аналоговые движения особенно хороши для отображения различных напряжений, таких как аудиосигналы. Кроме того, при юстировке передатчиков тот факт, что вы достигли пика (или провала) при настройке, часто важнее фактического значения напряжения (или тока). Другими особенностями, которые любители должны учитывать при покупке измерителя, являются: диапазон постоянного тока 20 ампер (большинство КВ трансиверов потребляют до 20 ампер), звуковой индикатор непрерывности (хотя он отсутствует в бюджетных измерителях, он очень полезен), измерения емкости, индуктивности и частоты. Последние функции могут работать на мультиметре не так хорошо, как на специализированных приборах, предназначенных для одной задачи, но все же полезны для многих любительских работ, особенно при ограниченном бюджете. Измерители КСВ и мощности охватывают широкий диапазон. Более дешевые измерители обеспечивают относительную индикацию только коэффициента стоячей волны (КСВ) и не измеряют передаваемую мощность. Лучшие измерители, такие как Revex, работают в более широком диапазоне частот, чем упомянутые выше измерители типа CB. Их чувствительность более равномерна по всему указанный диапазон частот, который может составлять от 1,8 до 1300 МГц. Точность также лучше, а использование разъемов N-типа снижает потери и колебания импеданса на УВЧ. Практическое использование измерителей КСВ и мощности включает: * Измерения КСВ — они почти обязательны для всех, кто устанавливает или строит антенные системы и хочет получить от них наилучшие характеристики,
особенно на современном оборудовании. Измеритель КСВ/мощности занимает второе место после мультиметра в качестве контрольного оборудования, наиболее часто используемого в любительской хижине. Функция КСВ наиболее важно, поскольку современные КВ-трансиверы не обеспечивают полную выходную мощность при высоком КСВ. Для таких тестов достаточно даже измерительного прибора с относительными показаниями. Тем, кто занимается ремонтом, настройкой или сборкой передающего оборудования, рекомендуется приобрести один из более качественных измерителей с индикацией выходной мощности.
 Нано ВНАКогда 20 лет назад была написана первоначальная версия этой статьи, такого прибора не существовало нигде, кроме профессиональных лабораторий. Теперь, благодаря их низкой цене и экстремальным универсальность, теперь они входят в тройку лучших тестовых инструментов, которые должен иметь каждый активный радиолюбитель в 2020-х годах. Что такое ВНА? Полное название («Векторный анализатор сетей») едва ли информативнее аббревиатуры. Вместо этого думайте об этом как о многофункциональном наборе для тестирования электроники и радиосвязи с низким энергопотреблением. Описано Грубо говоря, он включает в себя маломощный передатчик (т. е. генератор РЧ-сигналов), базовый приемник с дисплеем в стиле анализатора спектра и некоторыми умными функциями измерения и отображения, включая емкость, индуктивность. и комплексные импедансы. Проверка антенн на импеданс, резонансную частоту и КСВН — это всего лишь одно из применений Nano VNA. Другие включают тестирование компонентов, таких как конденсаторы и катушки индуктивности.
Хорошо, вы можете пропустить это, если вы не занимаетесь построением на уровне платы. Но если вы сделаете один из них будет незаменимым. По сути, он позволяет измерять индуктивность и емкость.
Это очень полезно, если вы тестируете старые переменные конденсаторы, катушки индуктивности или делаете ловушки для многодиапазонных диполей или вертикальных антенн. Конечно, многие мультиметры имеют емкость и иногда
функция индуктивности, но они часто неточны при низких значениях, таких как несколько пикофарад или доли микрогенри. Здесь на помощь приходит специальный измеритель LC. В приведенных ниже видеороликах рассматриваются некоторые измерители LC и поясняются некоторые действия, которые вы можете с ними делать.
Это четыре основных элемента тестового оборудования, которые вам понадобятся. Теперь наслаждайтесь этим взглядом на другие инструменты, которые также могут быть полезны.
С 1990-х годов стали популярными антенные анализаторы, заменившие как дип-генератор, так и мост ВЧ-помех. По сути, это универсальный инструмент для тестирования антенн. Они включают широкодиапазонный генератор переменной частоты, мостовую схему и, в более продвинутых устройствах, ЖК-экран, который позволяет отображать характеристики измеряемой антенны для Например, кривая КСВ и является ли антенна чисто резистивной или имеет некоторую емкостную или индуктивную реактивность. Серьезные строители антенн и экспериментаторы почти наверняка иметь антенный анализатор. Хотя в последнее время Nano VNA (описанный выше) делает много вещей, которые делает антенный анализатор, поэтому сначала купите один из них.
Если оставить в стороне тех немногих счастливчиков, у которых есть анализаторы спектра, наборы для проверки радиочастот и другое экзотическое оборудование с пятизначными ценниками, осциллограф является самым передовым. Если вы собираетесь экспериментировать с приемниками и создавать странный передатчик, вы можете обойтись без осциллографа. Вы, безусловно, можете запустить в эфир доморощенную станцию CW, AM, FM или DSB без
осциллограф. Однако, если вы хотите получить наилучшие характеристики и качество сигнала от самодельного или отремонтированного оборудования, вам подойдет один из них. Помимо прочего, CRO позволяет вам увидеть
сигналы от передатчиков и генераторов. Когда вы достигаете настроенного контура, вы можете видеть, что сигнал становится сильнее. Если вы установите слишком высокую выходную мощность передатчика, вы
можно увидеть изменение формы сигнала от гладкой синусоидальной волны к волне со странными впадинами и выпуклостями. При использовании радиочастотного измерителя мощности стрелка может резко дернуться, но сигнал по-прежнему звучит хорошо. Несмотря на то, что они значительно снизились в цене, хорошие осциллографы стоят дороже, чем любой другой элемент контрольно-измерительного оборудования, описанный здесь. Они могут использоваться не часто. Однако они чрезвычайно ценны при правильном использовании и могут обеспечить лучшее понимание фактической работы схемы, чем любой другой инструмент. Для любительских целей важна максимальная частота, на которую может подняться CRO. Авторский блок будет подняться до более чем 50 МГц — достаточно для большинства любительских работ. Предпочтение отдается CRO с двойной трассировкой. Более дешевые осциллографы, например устройства меньшего размера, могут быть хороши только для звуковых частот.
Генераторы радиочастотных сигналов обеспечивают сигнал на частоте, установленной пользователем. Генераторы ВЧ-сигналов, как и генераторы с наклоном, являются универсальными инструментами. Однако традиционные типы инструментов становятся все менее распространенными новыми. Вместо этого рассмотрите
блок DDS с компьютерным управлением, который предлагает потрясающую стабильность частоты и точность за небольшую часть цены старых автономных блоков. * Испытательные генераторы для построения и настройки приемника. Возможность напрямую вводить сигналы (вместо того, чтобы полагаться на прием ВЧ) и управлять выходными уровнями делает генераторы сигналов идеальными.
Элементы были выбраны из-за вероятной полезности и оценки удовлетворенности 4/5 или выше. На протяжении многих лет одним из основных инструментов радиоэкспериментатора был дип-генератор. Люди, которые экспериментируют с антеннами или строят и настраивают настроенные схемы, используемые в КВ передатчики и приемники получат от них наибольшую пользу. Приложения для наклонных генераторов включают: * Тестирование настроенных цепей в приемниках и передатчиках. Осциллятор с наклоном может дать разумное представление о резонансной частоте. DIP-генератор делает все это и даже больше на одном или двух транзисторах. Он состоит из широкодиапазонного радиочастотного генератора и измерителя. Когда катушка дип-генератора приближается
к настроенному контуру, который находится в резонансе с частотой генератора, стрелка измерителя опускается. Большинство дип-генераторов (в отличие от изображенного выше) поставляются в длинном узком корпусе со сменными катушками на конце. Это для того, чтобы их можно было воткнуть глубоко во внутренности радиоаппаратуры.
Выпускаемые в промышленных масштабах наклонные генераторы трудно найти, а новые они довольно дороги. В наши дни Nano VNA может выполнять множество измерений, которые делал наклонный осциллятор. Так что вы, вероятно, не
постройте его сегодня, если только вы не проявляли особого интереса к тому, как мы тестировали радиосхемы.
В дополнение к элементам испытательного оборудования, упомянутым выше, наличие приемника связи ВЧ (желательно с цифровым считыванием) будет преимуществом. Приемники общего покрытия включали
в последнее время приемопередатчики КВ подходят, хотя предпочтительнее использовать отдельный приемник, если ваша мастерская находится на некотором расстоянии от основной станции. Экспериментаторам в диапазоне ОВЧ/УВЧ также пригодится настраиваемый приемник ОВЧ/УВЧ.
быть желанным. Очень популярным (и дорогим) был Icom R7000, хотя гораздо более дешевый Uniden Bearcat UBC9.Сканер 000XLT, хотя в нем отсутствует SSB и пропускает большинство телеканалов UHF, должен быть
достаточно для большинства. Это приемники конца 1980-х — 1990-х годов, которые до сих пор появляются на вторичном рынке. Программно-определяемое радио с широким покрытием — еще один вариант, который стал очень дешевым с USB.
ключи. Частотомер хорошо иметь, но не обязательно, если у вас уже есть хороший приемник с точным цифровым считыванием. Я рассмотрел элементы испытательного оборудования, которым должен владеть любитель. Если ваши интересы в основном рабочие, первые несколько пунктов действительно необходимы. Однако, если бы вы хотите поддерживать свое оборудование в отличном рабочем состоянии, хотите сделать ремонт, модификацию или построить новые проекты, все инструменты, описанные выше, будут полезны. Идеи для простого тестового оборудования чтобы построить появляются в других местах на этом и других веб-сайтах. Более ранняя версия этой статьи появилась в Amateur Radio в августе 2000 г. с существенными дополнениями и обновлениями, сделанными с тех пор. |
Аналоговый механизм лучше отображает такие тренды. Некоторые из лучших цифровых инструментов имеют функцию гистограммы, которая сочетает в себе лучшие функции обоих измерителей в одном, но некоторые пользователи по-прежнему предпочитают держать аналоговый измеритель под рукой.
Чуть более продвинутый
Измерители также включают выходную мощность RF и индикацию напряженности поля. Большинство этих измерителей были разработаны для рынка CB 27 МГц, но дают полезные относительные показания до 148 МГц.
На более низких частотах ВЧ (около 3,5 МГц) чувствительность этих измерителей резко падает, поэтому они могут быть бесполезны при низких мощностях передачи.
Или даже сети компонентов (отсюда и название)
как фильтры, сделанные из индукторов, конденсаторов и кристаллов. Nano VNA может быть удобен для тестирования приемника или даже в качестве маломощного передатчика маяка. Для получения дополнительной информации смотрите видео на моем
посвященная Nano VNA страница.
Избегайте очень дешевого
для наилучшей точности и способности измерения.
часть испытательного оборудования, которым большинство из нас может разумно хотеть владеть. Ранее они были известны как CRO — «электронно-лучевой осциллограф», хотя современные устройства теперь имеют ЖК-экраны.
в приемнике. С помощью осциллографа вы видите вещи, которые не всегда слышите на приемнике, и, отодвигая пробник от выходного каскада, вы можете определить каскады, которые
внося искажения.
Лучшие генераторы ВЧ-сигналов имеют хороший частотный охват и стабильность, простую настройку (возможно, через
клавиатура, а также ручка), встроенный цифровой считыватель частоты, генерация синтезированной частоты и откалиброванные выходные уровни. Они поставляются в 19-дюймовых стоечных шкафах,
и, будучи предназначенным для профессионалов, имеют соответствующие ценники. Однако для большинства любительских применений более дешевые инструменты любительского типа вполне справятся с этой задачей.
и приходить на хамфесты. В качестве альтернативы вы можете построить или купить прямой цифровой синтезатор (DDS) и поместить его в коробку с батареей и ВЧ-аттенюатором.
Или генератор сигналов
функции в Nano VNA. Тем не менее, если вы хотите
охватывая большой участок спектра за несколько секунд, можно многое сказать о генераторе старого стиля.
Радиочастотные генераторы используются в любительских целях:
Люди имели телеграфные контакты, просто подключая генератор сигналов с манипулятором к антенне! Однако наилучшие результаты будут достигнуты, если уделять внимание вопросам
таких как согласование импеданса с антенной, качество манипуляции, стабильность частоты и подавление гармоник.
Что происходит, так это то, что тестируемая настроенная схема поглощает РЧ.
энергии из катушки генератора наклона, в результате чего стрелка измерителя наклоняется к нулю. Резонансную частоту неизвестных настроенных цепей можно определить по формуле
удерживая катушку дип-генератора рядом с ней и настраивая генератор до тех пор, пока ток измерителя не упадет. Регулятор настройки наклонного генератора обычно откалиброван в МГц.
чтобы обеспечить прямое считывание приблизительной резонансной частоты.
Недорогое предварительное тестирование на устойчивость к излучению
Как консультанту по ЭМС, в последнее время мне приходилось сталкиваться со многими клиентскими проектами, в которых устойчивость к излучению была главной проблемой.
Одной из причин этого может быть тенденция к использованию цифровых и аналоговых схем с питанием от 3,3 В и ниже, что значительно снижает запас по шуму. Чувствительная аналоговая схема также сильно пострадала.
Испытание на устойчивость к излучению для большинства коммерческих продуктов основано на международном стандарте IEC 61000-4-3 и обычно выполняется в диапазоне частот от 80 до 1000 МГц (иногда до 2000 МГц) при уровнях электронного поля от 3 до 20 В/м, в зависимости от среды продукта или приложения. Некоторые военные, автомобильные или аэрокосмические приложения требуют испытаний при напряжениях от 200 до 1000 В/м и частотах до 18 ГГц и выше.
Радиочастотный сигнал обычно модулируется синусоидальной модуляцией AM с частотой 1000 Гц, установленной на 80% для коммерческих испытаний, и кратковременной импульсной модуляцией (всего 1%) для военных и аэрокосмических испытаний. Модуляция предназначена для проверки проблем «исправления звука». Например, если модуляция 1000 Гц выпрямляется полупроводниковыми переходами или в аудио или других аналоговых схемах, это может вызвать сбои смещения или иным образом сбои чувствительных аналоговых схем.
В военных приложениях импульсная модуляция служит для имитации радиолокационных помех. Сильные внешние радиочастотные поля могут:
- Перезагрузите систему
- Нарушение аналоговой или цифровой схемы
- Создание ложных показаний на дисплеях
- Причина потери данных
- Остановить, замедлить или прервать передачу данных
- Причина высоких битовых ошибок (BER)
- Вызвать изменение состояния продукта (режим, время и т. д.)
- Внесение шума в измерения
- Вызывают потерю чувствительности измерительных систем или приемных систем (радио)
В этой статье я хотел бы описать несколько недорогих методов создания сильных радиочастотных полей, которые можно использовать для определения восприимчивости вашего продукта к радиочастотам.
Радиопередатчики без лицензии
Одним из недорогих методов быстрого устранения неполадок является использование одной из нелицензионных портативных FM-радиостанций двусторонней связи Family Radio Service (FRS) для передачи вблизи уязвимых зон продукт (рис.
1). Эти радиостанции передают на частоте около 465 МГц с уровнем мощности 1/2 Вт. Несмотря на ограниченный частотный диапазон, многие проблемы с радиочастотной чувствительностью были обнаружены и решены с помощью этого простого инструмента.
Другие (в основном) безлицензионные инструменты включают в себя портативное CB-радио (27 МГц) и передающий сотовый (или PCS) мобильный телефон (варьируется от 700 до 1900 МГц). В таблице 6.1 перечислены несколько (в основном) безлицензионных передатчиков, которые можно использовать для проверки восприимчивости к излучению в выбранных полосах частот. Передатчик GMRS требует лицензии.
Используя уравнение 1, мы можем рассчитать ожидаемый уровень электромагнитного поля в вольтах на метр, учитывая выходную мощность передатчика в ваттах. В таблице 1 указаны некоторые уровни E-поля для различных уровней мощности.
Уравнение 1 Таблица 1.
Диаграмма рассчитанных полей E в В/м (при условии, что коэффициент усиления антенны равен 1).
Настольные ВЧ-генераторы
Рис. 2. Одной из лучших установок для устранения неполадок, связанных с чувствительностью к излучению, является ВЧ-генератор, подключенный к небольшому датчику Н-поля. Зонд быстро определит чувствительные области или кабели вашего продукта. Регулируя частоту генератора и выходной уровень ВЧ, вы можете очень быстро установить ноль. С помощью этого небольшого медицинского изделия мы смогли идентифицировать один ленточный кабель (из нескольких), который был чувствителен примерно на 950 МГц. Еще один очень хороший метод устранения неполадок, который можно настраивать в диапазоне частот, заключается в приобретении настольного ВЧ-генератора и подключении его к небольшому петлевому зонду E-поля или H-поля (рис. 2). Генераторы, которые могут производить как минимум от +10 до +20 дБмВт, работают лучше всего — чем выше, тем лучше. Плюсом будет возможность применить 80% AM-модуляцию к ВЧ на частоте 1000 Гц.
Это будет более точно соответствовать требованиям стандарта помехоустойчивости. Это создаст интенсивное радиочастотное поле (до 10 В/м и более), которое затем можно исследовать вокруг кабелей, разъемов или внутренних цепей. Вам понадобится какой-то способ контролировать правильную работу вашего продукта. Следите за нарушениями во время зондирования.
Если зонды с небольшим контуром не вызывают чувствительности к продукту, попробуйте взять более длинный кусок провода и обернуть его свободными витками вокруг и по длине каждого кабеля ввода-вывода или кабеля питания, чтобы более эффективно соединиться с РЧ. Затем подключите этот провод к выходу ВЧ-генератора.
Хотя он мне редко нужен, в крайних случаях вам может понадобиться широкополосный усилитель мощности от 10 до 20 Вт, чтобы усилить выходную мощность генератора. Вы можете использовать простую дипольную антенну, такую как телевизионные кроличьи уши или самодельную дипольную антенну, сделанную из двух отрезков провода, отрезанных примерно до четверти длины волны (с каждой стороны) полосы частот, которая может быть проблемой, и подключить одну сторону к экрану.
и один к центральному проводу коаксиального кабеля.
Обратите внимание, что этот тест с усилителем мощности следует проводить в экранированном помещении, чтобы предотвратить помехи существующим службам связи или вещания.
ВЧ-синтезаторы с USB-управлением
В последнее время появилось несколько небольших ВЧ-синтезаторов с питанием от USB, доступных по низкой цене. Одним из доступных решений является TPI Synthesizer от Trinity Power, Inc. (http://www.rf-consultant.com). Этот небольшой модуль может производить до +17 дБм и может настраиваться в диапазоне от 35 до 4400 МГц с определяемым пользователем шагом всего в 1 кГц. Он управляется через USB и включает программное обеспечение для ПК, которое управляет частотой, пределами развертки, размером шага и тремя уровнями выходной мощности. Вы также можете контролировать или изменять уровень мощности в определяемых шагах. Я успешно использовал это программное обеспечение с моей ОС Windows 8.1, работающей под управлением Parallels 9.
на моем ноутбуке Macbook Pro.
Еще один хороший вариант — Windfreak Technologies «Synthnv», который также включает в себя на рисунке 5 (http://www.windfreaktech.com), которое также включает в себя или импульсно-модулировать RF. Этот радиочастотный генератор настраивается в диапазоне от 35 до 4400 МГц с шагом 1 кГц и может производить до +19Выход дБм на 50 Ом. Хотя он более чем в два раза дороже синтезатора TPI, он также имеет средства для измерения уровней мощности радиочастот и может быть сконфигурирован как простой сетевой анализатор. ВЧ-выход также регулируется до +19 дБм (почти 100 мВт).
Рис. 5. Радиочастотный генератор SynthNV модели Windfreak Technologies управляется через USB и настраивается в диапазоне от 35 до 4400 МГц. Он также может модулировать AM-выход на частоте 1 кГц в соответствии со стандартом устойчивости к излучению IEC 61000-4-3. Изображение предоставлено Windfreak Technologies.
Он также управляется через USB с помощью прилагаемого программного обеспечения на основе National Instruments Labview. «Движок» Labview предоставляется бесплатно. Также доступно простое программное обеспечение контроллера на базе ОС Android.
SynthNV использует в основном ту же микросхему синтезатора PLL Analog Devices ADF4351, что и синтезатор TPI, поэтому выходные ВЧ-сигналы и гармоники более высокого порядка выглядят практически одинаково.
Рисунок 6. Хорошо продуманная панель управления синтезатором SynthNV RF. Рисунок 7. Панель управления функцией RF Sweeper позволяет устанавливать нижний и верхний пределы частоты, а также размер шага от 1 кГц до 100 МГц.
, вы эффективно тестируете на паре частот одновременно – основную, скажем, +19 дБм и вторую гармонику +9 дБм. По общему признанию, это соотношение мощности 10:1, так что, возможно, это не такая уж большая проблема. Третья гармоника (и более высокого порядка) ниже еще на 8 дБ (или больше), поэтому, вероятно, не входит в уравнение.
Подключив к выходу датчик H-поля или E-поля, вы можете исследовать внутренние области печатной платы вашего продукта и обнаруживать чувствительные области, которые могут нуждаться в фильтрации или экранировании. Хорошая вещь в добавлении модуляции AM 1000 Гц 80% заключается в том, что она может помочь выявить проблемы «выпрямления звука» (обычно в аналоговых схемах). Это происходит, когда полупроводниковые переходы действуют как детекторы и выпрямляют модулированную радиочастоту, вызывая, например, изменения смещения в операционных усилителях.
Одна вещь, которую я заметил во время тестирования и обзора SynthNV, — это регулярные узкие сбои, возникающие во время пиковых циклов модуляции. Их можно увидеть только на очень быстродействующем осциллографе (полоса пропускания 1 ГГц). Однако я подозреваю, что эти сбои не будут реальной проблемой во время устранения неполадок с иммунитетом. Во всяком случае, они могут «перетестировать» описываемый продукт. Дизайнер изучает эту аномалию.
Я также могу отметить, что из-за «дробного-N» PLL невозможно точно настроить частоту модуляции на 1000 Гц. Самое близкое, что он получит, это 1008 Гц.
Измерение датчиков ближнего поля
Рис. 9. Простая установка, используемая для измерения нескольких датчиков ближнего поля. Защитный кожух вокруг антенны «ось Z» был удален, чтобы зонд мог поставляться с антенным элементом толщиной 2 мм. Это помогло смоделировать применение радиочастотных полей вблизи дорожки цепи.Чтобы помочь охарактеризовать ожидаемые уровни электрического поля от различных датчиков ближнего поля (как электрического поля, так и Н-поля), они были измерены с помощью датчика поля ETS-Lindgren. Пробники управлялись либо синтезатором TPI, либо синтезатором SynthNV при полной мощности каждого из них (выход от +17 до +19 дБм).
Датчики H-поля Beehive Electronics и Com-Power трех размеров были измерены на различных частотах от 50 до 1300 МГц. См. рис. 10.
Датчики E-поля дали более плоский отклик, как и следовало ожидать, потому что у них не очень эффективная LC-цепь, поскольку они представляют собой электрически короткие несимметричные антенны.
См. рис. 11.
. Преимущество ближнего полета состоит в том, что полевой уровень быстро падает с расстоянием, таким образом, проще оценивать отдельные разделы на ваш определить точные области восприимчивости. См. Рисунок 12 для графика зависимости уровня поля от расстояния. На расстоянии от 3 до 4 см поле составляет по существу 1 В/м или меньше.
Рис. 12. Уровень электрического поля нескольких датчиков ближнего поля в зависимости от расстояния. Максимальные уровни поля возникают в пределах 1 см от наконечника зонда. Рисунок 13. Использование SynthNV от Windfreak Technologies для оценки встроенного процессора Raspberry PI. На рисунке 13 показано, как я зондирующее процессор Raspberry Pi.
Проводя датчиком вокруг печатной платы и кабелей ввода-вывода на различных частотах, вы можете быть уверены, что ваш продукт будет работать нормально во время фактического тестирования на соответствие требованиям. Если вам интересно, Raspberry PI был невосприимчив к уровням RF, которые я смог ввести.
Подводя итог, можно сказать, что эти простые и недорогие инструменты могут помочь вам провести предварительную квалификационную оценку вашего продукта задолго до того, как вы отправите его на тестирование на соответствие требованиям. Это может сэкономить вам много времени и денег. Вкратце:
- ВЧ-генераторы могут управлять датчиками электромагнитного поля или H-поля, чтобы создавать сильные локализованные электромагнитные поля для проведения предварительных испытаний на соответствие требованиям.
- В настоящее время доступны недорогие РЧ-синтезаторы, которые могут заменить более крупные настольные инструменты.
- Локальные радиочастотные поля от 2 до 15 В/м могут генерироваться для диагностики проблем с устойчивостью к излучению продукта.
ОБ АВТОРЕ
Кеннет Вятт , старший инженер по ЭМС, Wyatt Technical Services, LLC, имеет ученые степени в области биологии и электронной инженерии и 10 лет работал инженером-разработчиком продукции в различных аэрокосмических фирмах. по проектам, начиная от преобразователей мощности постоянного тока и заканчивая радиочастотными и микроволновыми системами для корабельных и космических систем. Более 20 лет он работал старшим инженером по ЭМС в компаниях Hewlett-Packard и Agilent Technologies в Колорадо-Спрингс, где предоставлял комплексные услуги по проектированию ЭМС и устранению неполадок, а также руководил центром тестирования продукции на соответствие требованиям. В течение этого времени он проводил обучение EMC и руководил EMC.
Плодотворный автор и ведущий, он написал или представил темы, включая проектирование ВЧ-усилителей, программное обеспечение для анализа ВЧ-сетей, проектирование ЭМС и поиск и устранение неисправностей продуктов, а также использование гребенчатых генераторов гармоник для прогнозирования эффективности экранирования.
Он специализируется на устранении неполадок, связанных с электромагнитными помехами, и является соавтором популярного карманного руководства EMC. Он был опубликован в таких журналах, как RF Design, Test & Measurement World, EMC Design & Test, Electronic Design, EDN, InCompliance, Interference technology, Microwave Journal, HP Journal и некоторых других. Он является соавтором The EMC Pocket Guide (SciTech Publishers) и ведет блог EMC для www.EDN.com.
Кеннет является старшим членом IEEE и давним членом EMC Society, где он 10 лет работал их официальным фотографом. С ним можно связаться по адресу [email protected] или www.emc-seminars.com.
Применение и использование генератора радиочастотных сигналов
Для чего используется генератор радиочастотных сигналов?
Генераторы РЧ-сигналов используются для генерации РЧ- и СВЧ-сигналов для широкого спектра приложений. Обычно приложения делятся на две широкие категории: контрольно-измерительные и радиочастотные модули, разработанные для более крупных систем.
Наши продукты предназначены для удовлетворения обеих этих категорий, обеспечивая качество испытаний и приборов при наименьших затратах и наименьших размерах. Вы можете использовать эти устройства в своей научно-исследовательской лаборатории или с уверенностью прикрутить их к своему истребителю.
Управление лучом антенны
Генераторы радиочастотных сигналов могут быть простым инструментом, используемым для начала тестирования и понимания принципов работы антенн с фазированной решеткой и управления лучом. В частности, генераторы сигналов SynthHD и SynthHD Pro RF имеют два независимых канала, которые позволяют независимо управлять частотой, фазой и амплитудой на каждом канале. Если оба канала настроены на одну и ту же частоту, фазу можно отрегулировать тонкими шагами по всем 360 градусам. Это позволяет управлять лучом, если он направлен в двухэлементную фазированную антенную решетку.
Автоматизированное испытательное оборудование (ATE)
Производство крупносерийных электронных продуктов обычно требует высокоскоростных автоматизированных испытательных установок, чтобы убедиться, что изделие изготовлено правильно.
В этих установках для радиочастотных продуктов требуются генераторы РЧ-сигналов и детекторы РЧ-мощности. Продукты Windfreak хорошо подходят для этого приложения из-за стоимости, размера и требований к мощности.
Радиоэлектронная борьба и правоохранительные органы
Генераторы радиочастотных сигналов обычно используются в радиоэлектронной борьбе и правоохранительных органах для различных целей. Размер, вес и возможность охвата модуляций, включенных в генераторы радиочастотных сигналов Windfreak Technologies, делают их хорошо подходящими для работы.
Испытание на устойчивость к электромагнитному излучению
Проведение испытаний на устойчивость к электромагнитному излучению в испытательном центре FCC или CE может быть дорогостоящим. Избегайте дополнительных затрат и сделайте все возможное самостоятельно, прежде чем отправить продукт на тестирование ЭМС. SynthNV и другие продукты Windfreak обеспечивают достаточную амплитудно-модулированную РЧ-мощность со свипированием по частоте для датчика ЭМС ближнего поля, чтобы получить достаточную напряженность поля для выполнения тестов IEC 61000-4-3.
Это должно позволить вам находить и устранять проблемы помехоустойчивости вашей схемы при относительно низких затратах.
Измерение интермодуляционных искажений
Измерения интермодуляционных искажений (IM3 или IP3) важны при характеристике усилителей или смесителей. Двухканальный SynthHD Pro упрощает этот тест, поскольку он имеет два независимых радиочастотных канала. Используя внешний ВЧ-сумматор Wilkinson, можно поместить два частотных тона при любом частотном разносе между 10 МГц и 24 ГГц.
Медицинские приборы
Магнитно-резонансная томография, вероятно, является наиболее известным применением радиочастотных волн в медицине. Но есть много других областей применения РЧ в полевых условиях. Некоторые приложения включают абляцию тканей, резку и прижигание при более высоких мощностях. Диатермия, гипертермия и другие процедуры помогают при физиотерапии или эстетических процедурах, которые подтягивают кожу или уменьшают жир. Также недавно было доказано, что RF может выборочно убивать определенные вирусы, такие как COVID (на небиологических поверхностях), потому что структура вируса физически резонирует на частоте около 8 ГГц, эффективно встряхивая вирус до смерти.
Физика плазмы
Высокомощные радиочастотные волны, излучаемые в определенные газы, могут вызвать переход газа в фазу плазмы. Эта фаза обычно излучает свет и используется в очень ярких лампах белого спектра. Процесс перехода от газа к плазме часто может изменить импеданс нагрузки, который ВЧ видит в газе. Windfreak Technologies SynthNV, управляющий усилителем мощности, может настраивать диапазон частот вверх и вниз и использовать свой детектор мощности RF для отслеживания этих изменений импеданса, чтобы обеспечить подачу полной мощности на плазму. Без этого можно потерять путь к полностью белой плазме.
Квадратурный гетеродин для смесителей подавления изображений
Смесители подавления изображений устраняют необходимость в дорогостоящих фильтрах подавления изображений в системах радиосвязи. Для этого необходим квадратурный гетеродин, который может управлять синфазным и квадратурным смесителями в системе. Двухканальные SynthHD или SynthHD Pro обеспечивают хорошее решение этой проблемы, поскольку можно настроить два независимых радиочастотных канала на одну и ту же частоту и амплитуду, а затем настроить квадратурный фазовый сдвиг на 90 градусов между двумя каналами.
Разрешение по фазе и амплитуде достаточно хорошее, чтобы добиться очень хорошего подавления изображения.
Квантовые вычисления
Традиционные вычисления выполняются с двоичными числами, где только 0 означает «ложь», а 1 — «истина». Квантовые компьютеры используют кубиты и масштабируют вычислительную мощность на несколько порядков выше, чем традиционные компьютеры. Генераторы радиочастотных и микроволновых сигналов играют ключевую роль в создании и работе современных квантовых компьютеров.
Системы беспроводной связи
Для радиостанций требуется как минимум один гетеродин (гетеродин) для преобразования с повышением частоты и передачи или преобразования с понижением частоты и приема радиопередач. Для супергетеродинных систем с более высокими характеристиками можно использовать два гетеродина. Все генераторы радиочастотных сигналов Windfreak прекрасно подходят для этого приложения. SynthHD или SynthHD Pro идеально подходят для двойного гетеродина или супергетеродинного метода.
Программно-конфигурируемое радио (SDR)
Программно-конфигурируемое радио, в самом строгом смысле, имеет процесс преобразования частоты математически в цифровой области. В этом методе антенна подается непосредственно в широкополосный аналого-цифровой преобразователь, а процессор выполняет тяжелую работу по преобразованию с понижением частоты и демодуляции РЧ. Этот метод называется прямой выборкой, но имеет недостатки. Можно использовать микшер с одним каскадом преобразования и гетеродин, чтобы исправить некоторые из этих проблем или расширить частотный диапазон.
Использование с Raspberry Pi
Raspberry Pi и его стандартный дистрибутив Linux имеют все необходимое для управления продуктами Windfreak Technologies. В Linux есть драйверы USB. Pi также имеет коммуникационный порт UART, который может подключаться к продуктам Windfreak, которые поставляются с UART. Cutecom — это инструмент командной строки 3 rd party, который хорошо работает со всеми генераторами радиочастотных сигналов Windfreak.
Набор для тестирования радиостанций R&S®CMA180 | Rohde & Schwarz
Рекомендованная производителем розничная цена (MSRP). Указанная цена не включает НДС. Цены и предложения предназначены только для предпринимателей, а не для частных конечных потребителей.
1. Розыгрыш призов «10 лет осциллографам Rohde & Schwarz» (далее именуемый «Розыгрыш») организован компанией Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Мюнхен, Германия, тел. +49 89 41 29 0 (далее именуемый «R&S»).
2. Период розыгрыша. Этот розыгрыш проводится с 1 января 2020 г. по 31 декабря 2020 г. R&S оставляет за собой право изменить дату окончания розыгрыша.
3. Участие. Покупка не требуется. В этом розыгрыше могут принять участие законные жители США и Канады в возрасте от 18 лет на момент подачи заявки. Сотрудники R&S, ее филиалов, дочерних компаний, партнеров по сбыту и агентов, а также ближайшие родственники каждого из них не имеют права. Государственные учреждения и учреждения (включая государственные университеты) и их сотрудники не имеют права участвовать или получать призы.
Этот розыгрыш недействителен там, где это запрещено законом.
4. Вход. Заполните форму выше в период розыгрыша и следуйте инструкциям, чтобы заполнить и отправить форму. Ограничьте одну запись на человека. R&S по своему единоличному и разумному усмотрению оставляет за собой право дисквалифицировать любые заявки лиц, которые, как установлено, вмешиваются или злоупотребляют каким-либо аспектом этого розыгрыша. Участник должен указать свое имя, адрес и адрес электронной почты, чтобы считаться имеющим право на участие.
5. Политика защиты данных и конфиденциальности. Чтобы считаться имеющим право на участие, участник должен предоставить личные данные, такие как имя, адрес и адрес электронной почты. Эти данные будут использованы для предоставления необходимой контактной информации для уведомления победителя. Помимо целей уведомления, собранные данные будут использоваться в маркетинговых целях, и участник соглашается разрешить R&S связаться с ним. Персональные данные, которые были получены от вас и сохранены, не будут проданы Rohde & Schwarz третьим лицам.
Однако может потребоваться раскрытие ваших личных данных поставщикам услуг Rohde & Schwarz в деловых целях, чтобы они могли предоставлять услуги для Rohde & Schwarz. Веб-сайты Rohde & Schwarz могут содержать ссылки на другие веб-сайты. Это заявление о конфиденциальности не распространяется на эти другие веб-сайты, и компания Rohde & Schwarz не несет никакой ответственности ни за методы обеспечения конфиденциальности, ни за содержание этих других веб-сайтов. Дополнительную информацию о защите данных и конфиденциальности можно найти по адресу: http://www.rohde-schwarz.us/en/general_information/statement-of-rivacy_101515.html.
6. Описание приза. Будет определен один (1) победитель для каждого из одного (1) из десяти (10) цифровых осциллографов R&S®RTB2000. R&S оставляет за собой право заменить приз равной или большей стоимости в случае, если указанный приз станет недоступен. Денежный эквивалент или обмен не допускается. Все федеральные, государственные и/или местные подоходные и другие налоги или сборы, если таковые имеются, являются исключительной ответственностью победителя.
7. Шансы на выигрыш. Шансы на победу в этом розыгрыше зависят от количества полученных подходящих заявок.
8. Выбор победителей. Розыгрыш проводится в штаб-квартире Rohde & Schwarz по адресу Muehldorstrasse 15, 81671 Мюнхен.
9. Уведомление победителя. Победители каждого из призов будут проинформированы по электронной почте в течение пяти (5) рабочих дней. Участник, выбранный в качестве победителя приза, должен сообщить Rohde & Schwarz о принятии цены. В случае отказа в приеме или отсутствия ответа в течение двух (2) недель будет выбран новый победитель. Если в течение четырех (4) недель не удается определить победителя, розыгрыш завершается, а приз аннулируется.
10. Ограничение ответственности. Принимая участие в конкурсе, участники освобождают компанию Rohde & Schwarz и ее соответствующие материнские компании, дочерние компании, аффилированные лица, директоров, должностных лиц, сотрудников и агентов от любой ответственности или любых травм, убытков или ущерба любого рода, возникающих в результате или в связи с этом розыгрыше или с любым присужденным призом.
Денежный эквивалент или обмен призов не допускается. Призы не подлежат передаче. Все налоги, сборы, пошлины, сборы и другие платежи, взимаемые в стране участника, несет участник.
11. Интернет. Если по какой-либо причине Интернет-часть Розыгрыша не может работать, как планировалось, включая заражение компьютерным вирусом, ошибки, вмешательство, несанкционированное вмешательство, мошенничество, технические сбои или любые другие причины, не зависящие от R&S или ее третьих лиц, сторонние провайдеры, которые подрывают или влияют на администрирование, безопасность, честность, целостность или надлежащее проведение розыгрыша, R&S оставляет за собой право по своему собственному усмотрению отменить, прекратить, изменить или приостановить розыгрыш, а также дисквалифицировать любое лицо, которое вмешивается с процессом входа.
R&S не несет ответственности за любую ошибку, упущение, прерывание, удаление, дефект, задержку в работе или передаче, отказ линии связи, кражу или уничтожение, несанкционированный доступ или изменение записей.
R&S не несет ответственности за какие-либо проблемы или техническую неисправность какой-либо телефонной сети или линий, компьютерных онлайн-систем, серверов или провайдеров, компьютерного оборудования или программного обеспечения, а также за невозможность получения компанией Rohde & Schwarz любого электронного сообщения или записи по техническим причинам. проблемы или перегруженность трафика в Интернете или на любом веб-сайте, или любое их сочетание, включая любые травмы или повреждения компьютера участника или любого другого лица, связанные или возникшие в результате участия или загрузки каких-либо материалов в этом Розыгрыше.
12. Общие условия.
а. Участники соглашаются соблюдать условия этих официальных правил и решения R&S, которые являются окончательными и обязательными по всем вопросам, касающимся данного Розыгрыша. Любой Участник, который не соблюдает настоящие Условия и положения, может быть дисквалифицирован компанией R&S из этого Розыгрыша. В таких случаях призы также могут быть отозваны задним числом.
В случае отзыва приза задним числом из-за несоблюдения настоящих Положений и условий, он должен быть возвращен соответствующим участником за его счет на адрес R&S, указанный в № 1, и будет выбран новый победитель. Розыгрыш и любые договорные отношения, возникающие в связи с ним между R&S и соответствующим участником, регулируются и толкуются в соответствии с законодательством Германии без каких-либо коллизионных норм. Суды Мюнхена, Германия, обладают исключительной юрисдикцией в случае любых споров, возникающих прямо или косвенно в связи с участием в этом Розыгрыше.
б. Подоходный налог: Победитель из США должен будет предоставить R&S свой номер социального страхования по номеру 1099 на общую сумму (текущая оценка составляет примерно 1540 долларов США), которая будет выдана. Любой победитель несет единоличную ответственность за любые и все налоговые обязательства/ответственность за это. R&S не несет ответственности за какие-либо налоги или налоговые последствия для победителя или для победителя, связанные с выигрышами в розыгрышах.
