Фильтры электромагнитных помех для современной электроники

Прежде чем мы обсудим основную информацию о фильтрах электромагнитных помех (EMI на русском ЭМП), давайте сначала разберемся, зачем нам нужны фильтры EMI в электронике.

Одна из важных причин, по которой разработчикам нужны фильтры электромагнитных помех, заключается в том, что требования регулирующих органов к радиочастоте (РЧ) / беспроводных устройств для использования в США (FCC), Канаде (IC), Европе (CE) и многих других странах требуют, чтобы излучаемые и кондуктивные излучения были ограничены ниже указанного порога и должны соответствовать требованиям к помехоустойчивости / переходным процессам. Разработчики должны понимать, что фильтры EMI помогут удовлетворить требования к устойчивости и быстрым переходным процессам, а также к излучаемым помехам для достижения надежной конструкции.

Правила регулирующего агентства

Органы регулирования электронной промышленности определили правила для подавления шума, создаваемого электронными устройствами, до разумного уровня. Данные агентства следят за тем, чтобы электронные устройства работали правильно при определенном уровне шума, чтобы мы могли использовать эти устройства с надлежащей безопасностью. Эти правила известны как правила электрического шума.

В сегодняшних условиях нас окружает гораздо больше электронных устройств, чем когда-либо прежде. Количество электронных устройств будет продолжать расти с развитием новых технологий.

В электронном устройстве, которое считается «источником» электрического  шума, возникновение этого шума называется излучением или генерацией помех. Напротив, если электронное устройство считается «жертвой» помех, устойчивость к шуму называется невосприимчивостью или помехоустойчивостью.

Фильтры электромагнитных помех также должны соответствовать стандартам безопасности

В безопасной конструкции обычно измеряется повышение температуры индуктора. При работе от сети будет контролироваться минимально необходимая изоляция между фазой, нейтралью и землей. Эти усилия снизят риск возгорания и поражения электрическим током.

Каждый конденсатор должен быть сертифицирован по безопасности, в зависимости от его положения в цепи. На входных клеммах сети питания должны использоваться специальные конденсаторы.

Фильтр электромагнитных помех

Фильтр электромагнитных помех — это электронный компонент, который обеспечивает подавление электромагнитных помех для электронных устройств. Данный фильтр обычно используется вместе с экранами и другими видами защиты. Фильтры EMI только извлекают и удаляют нежелательные влияние «шумовых компонентов», которые могут вызвать электромагнитный шум, от электрических токов, которые проходят по электрической цепи.

Что же такое фильтр электромагнитных помех (EMI)?

EMI — это просто шумовые помехи, вызванные внешними электромагнитными волнами. Электромагнитные помехи могут привести к ухудшению рабочих характеристик любого электрического оборудования в пределах допустимого диапазона, вызывая нежелательные токи и напряжения в его схемах.

Фильтр электромагнитных помех состоит из двух основных компонентов: наведенных электромагнитных помех и излучаемых электромагнитных помех. Кондуктивные электромагнитные помехи передаются через проводники и паразитные сопротивления, силовые и заземляющие соединения. Однако излучаемые электромагнитные помехи связаны с радиопередачей. Было продемонстрировано, что проверка характеристик кондуктивного дифференциала на частотах выше 30 МГц также поможет удовлетворить отдельно проверенные требования к электромагнитным помехам (рисунок ниже).

Шум связан с восприимчивостью системы через следующие механизмы:

  • На низких частотах связь вызвана проводимостью.
  • На средних частотах электрическое и магнитное поля являются механизмами связи.
  • На высоких частотах связь происходит от электромагнитного излучения.

ПК, мобильные телефоны и другие электронные устройства обычно могут излучать нежелательный шум, который может мешать работе других электронных устройств в пределах их досягаемости.

Примечание. Не путайте электромагнитную совместимость (ЭМС) с электромагнитными помехами (ЭМП). Электромагнитная совместимость — это способность электрической системы выполнять свои функции в присутствии электромагнитных помех, генерируемых как внутри, так и извне, из соседней системы.

Шумовые помехи в системе

Даже при отсутствии внешних источников шума, за пределами электронного устройства, внутренние схемы могут создавать помехи другим схемам в этой системе. Это известно как «внутрисистемные электромагнитные помехи». Примером может служить цифровая схема, излучающая шум, который индуцируется в беспроводной цепи в смартфоне, который может испытывать трудности при приеме / передаче беспроводных сигналов на локальную базовую станцию ​​5G. Другой пример — радиоприемник, на который также может воздействовать электродвигатель поблизости.

Схемы все более высокого уровня сложности располагаются в непосредственной близости от других схем, чтобы уменьшить форм-фактор всей конструкции. Встроенные чувствительные компоненты могут быть размещены рядом с цепями управления питанием с большими напряжениями и токами. Такая компоновка может привести к тому, что некоторые схемы будут электромагнитно мешать работе близлежащих чувствительных схем. Компоновки проекта должны обеспечивать адекватную плотность компонентов, при этом они должны быть чувствительны к электромагнитным помехам для других, более восприимчивых компонентов.

Одной из наиболее распространенных схем в современных электронных системах является импульсный источник питания (SMPS), который обеспечивает значительное повышение эффективности по сравнению с линейным регулятором в большинстве приложений. Однако этот бонус высокой эффективности имеет обратную сторону: включение и выключение силовых полевых транзисторов в SMPS становится основным источником электромагнитных помех. Одним из типов фильтров EMI для SMPS является архитектура с дифференциальным режимом (рисунок ниже).

Использование фильтра электромагнитных помех в электронном продукте

Во-первых, давайте посмотрим на основной электрический фильтр. Фильтр в электронной системе может быть аналоговым, цифровым, активным или пассивным. Фильтр, предотвращающий шум в системе, будет контролировать нежелательные для системы частоты. Фильтры получают сигнал на своем входе и выдают выходной сигнал, который изменяется внутренней схемой, чтобы удалить нежелательный шум, попадающий в систему.

Другие типы фильтров могут быть разработаны для удаления других «шумных» нарушителей во входном сигнале. Мы не хотим, чтобы фильтр электромагнитных помех снижал эффективность или удельную мощность источника питания. Об этом мы поговорим в следующих статьях.

Фильтр EMI (ЭМП) будет эффективно отфильтровывать определенную частоту в линии или любую другую частоту, вызывающую нарушение, чтобы получить соответствующий сигнал определенной частоты или исключить сигнал выше определенной частоты. По сути, фильтр электромагнитных помех — это электрическое устройство / цепь, которая помогает уменьшить высокочастотный электромагнитный шум, присутствующий в линиях электропередач, а также в сигнальных линиях (рисунок выше).

Фильтры ЭМП могут быть классифицированы как фильтры нижних частот, верхних частот, полосовые или фильтры полосы частот. Фильтры электромагнитных помех обычно конструируются с пассивными компонентами, такими как конденсаторы и катушки индуктивности, сконфигурированными в форме LC-фильтра или даже в более сложных архитектурах.

Катушки индуктивности в фильтре электромагнитных помех пропускают низкочастотные или даже постоянные сигналы, но блокируют нежелательные высокочастотные сигналы. Конденсаторы обычно направляют высокочастотный шум путем низкого сопротивления обратно к заземлению источника питания или заземлению системы.

Подведем итоги

Когда новый дизайн продукта выпускается в открытый мир электроники, он должен пройти специальные тесты на электромагнитные помехи, чтобы соответствовать местным стандартам для этого конкретного типа продукта. В этой статье описываются электромагнитные помехи и определяются фильтры подавления электромагнитных помех. Обсуждается шум электромагнитных помех внутри системы, и в качестве возможных нарушителей рассматриваются примеры импульсных источников питания. Наконец, использование фильтра электромагнитных помех в электронном продукте рассматривается на базовом уровне.

ЭЛЕМЕНТЫ ДЛЯ ПОДАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ — Coretech

Страница находится в стадии разработки. Статья не окончена.

Разборные ферритовые муфты в пластиковых корпусах позволяют защёлкивать элемент на круглом электрическом кабеле.
Предназначены для поглощения электрических помех, которые наводятся в протяжённых проводниках.
Ферритовые муфты типа RU создают значительное сопротивление для высокочастотных составляющих сигнала в диапазоне от единиц МГц до сотен МГц.
Для применения на проводниках диаметром от 3,5 мм до 140 мм.

ФотоНаименования

Макс. Ø мм. провода

Z(Ом) 25МгцZ(Ом) 100МгцСхема

RU-35A3.5
90		130
RU-35B3.555130
RU-50560
130

RU-606120230
RU-656. 5120
240
RU-70A73560
RU-70B73560

RU-80A		83580

RU-80B855120

RU-90A9
60		135

RU-90B960135
RU-100A1090190

RU-100B103570

RU-110A11120230

RU-110B		11120230

RU-110C11. 44090

RU-130A13110230
RU-130B13110230
RU-130C13
120		200

RU-14013. 63060

Электромагнитные помехи

В настоящеее время вопрос электромагнитной совместимости радиоэлектронной аппаратуры становится всё более актуальным. Требования к качеству электроэнергии в нашем веке гораздо выше, чем в прошлом. Под качеством электрической энергии понимают совокупность характеристик уровня помех, которые вызывают отклонение напряжения, частоты и формы синусоидальной кривой напряжения от установленных значений.

Низкочастотные помехи в электросетях чаще всего создаются работой электромеханического оборудования, например, электродвигателей. Импульсные источники вторичного электропитания (ИИВЭП) создают высокочастотные электромагнитные помехи (ЭМП).

Высокочастотные помехи обладают большой проникающей способностью. Наиболее чувствительна к электромагнитному шуму воспроизводящая аппаратура, в том числе компьютеры.

Разработчику электронной аппаратуры приходится учитывать возможность существования помех как в питающей сети, так и в окружающем пространстве, что вызывает необходимость защищать свои электронные схемы от их воздействия. Кроме того, разрабатываемая аппаратура сама не должна генерировать ЭМП.

Электромагнитные помехи распространяются как по проводам (кондуктивные помехи), так и через окружающее пространство (пространственные, излучаемые помехи). Кондуктивные помехи можно разделить на две составляющие: синфазные (common-mode) и дифференциальные (differential-mode). Синфазные помехи проходят по линиям электропитания и не связаны с заземлением. Они измеряются между двумя проводами линии. Дифференциальные помехи измеряются между одним из проводов и землёй.

Стандартизация ЭМП

Производители электронного оборудования, предназначенного для продажи на рынке стран Европейского Союза, должны выполнять стандарт по электромагнитной совместимости EN55022. Стандарт введен с изменениями 01. 10.2009г. Любые электронные аппараты, которые будут размещаться на рынке ЕС, должны быть проверены на соответствие стандарту EN55022. При прохождени процедуры на соответствие с правом нанесения маркировки СЕ на каком-либо электронном изделий, необходимы исследования на помехоустойчивость и электромагнитную эмиссию, которые регулируют стандарты — нормы выбросов регулируется EN55022 и иммунитет регулируется стандартом EN55024.
На американском рынке в области электронного оборудования применяется стандарт FCC (Федеральная Комиссия по Связи) раздел 15, подраздел J.
Требования немецкого стандарта VDE0871 по уровню кондуктивных помех в электросети долгое время были самыми жёсткими. Для выполнения требований Европейского Союза в Германии был принят национальный стандарт VDE0878, эквивалентный EN55022.

Международный стандарт EN 55022:2010 применим к любому электрооборудованию или устройствам, которые работают с номинальным напряжением питания, не превышающим 600 В и основной функцией которых является запись, хранение, отображение, поиск, передача, обработка, коммутация или управление данными, а также к оборудованию, которое может быть использовано в комбинации с одним или более портами-​терминалами, основной функцией которых является передача информации. Стандарт EN 55022:2010 не распространяется на оборудование или устройства, основной функцией которых является передача или прием радиосигналов.

Стандартизация на излучаемые ЭМП распространяется на два вида радиоэлектронного оборудования:
● Промышленное оборудование —
(Класс А / Class A) —
может использоваться только в промышленных или других специальных зонах.
● Бытовое оборудование —
(Класс Б / Class B) —
может использоваться в жилых, офисных и других подобных помещениях.

Стандарт EN55022 не регламентирует уровень помех в частотном диапазоне до 150кГц.
Для диапазона частот 150кГц — 30МГц для оборудования класса А нормативы EN55022 и VDE0871 совпадают.
Стандарт FCC ограничивает уровни ЭМП на частотах 450кГц — 30МГц на более низком уровне.
В отличие от двух других стандартов, стандарт VDE0871 ограничивает уровни распространяемых помех ещё и в диапазоне частот от 10кГц до 150кГц.

Сравнение ограничений уровней излучаемых ЭМП для различных стандартов довольно затруднительно, поскольку нормы стандартов EN55022, VDE0871, FCC задаются для разных расстояний от точки измерения до источника излучения.
Обычно, для ИИВЭП малой и средней мощности (до 300 Вт или работающих с токами до 10 А) в составе аппарутуры, вопрос соблюдения норм излучения ЭМП решается с помощью экранирования. Блок питания заключают в металлический корпус внутри металлизированного или металлического корпуса питаемого аппарата.

Методы снижения электромагнитных помех

Основные методы снижения уровня электромагнитных помех:
● Применение экранов в качестве корпусов электронных приборов.
● Экранирование отдельных узлов аппаратуры.
● Правильное построение электронных схем для снижения паразитных параметров.
● Применение помехоподавляющих фильтров (ППФ).

Экранирование препятствует распространению излучаемых электромагнитных помех за пределы источника шума.

Корпус аппарата должен служить электромагнитным экраном для шума, излучаемого отдельными узлами и препятствовать проникновению ЭМП из окружающего пространства в аппарат.
В конструкции корпуса следует использовать магнитные материалы на металлической основе. Для пластиковых корпусов имеется ассортимент проводящих красок, которые можно использовать для экранирования корпуса от электромагнитных помех.

Экранирование отдельных узлов аппаратуры позволяет снизить помехи, излучаемые отдельными узлами.
Примером может служить трансформатор или дроссель с сердечником, имеющим воздушный зазор. Такой моточный узел создает интенсивное электромагнитное поле, влияющее на соседние компоненты преобразователя. Проблему можно решить с помощью экрана, выполненного из медной фольги. Подобный экран может быть использован в силовом трансформаторе преобразователя. Экран соединяют с общей точкой на стороне первичной или вторичной обмоток.

В импульсных источниках с ШИМ существует несколько основных источников ЭМП. Основным источником шума является входная схема питания. Она содержит высокочастотный ключ, первичную обмотку трансформатора и конденсатор входного фильтра. Конденсатор входного фильтра обеспечивает импульсы тока трапецеидальной формы, необходимые источнику питания. Другим источником шума являются дорожки печатной платы, на которой расположены компоненты преобразователя. Дорожки должны быть максимально короткими и широкими. Широкие дорожки имеют меньшую индуктивность, чем тонкие. Длина дорожек обусловливает частоты ЭМП, излучаемых в окружающее пространство. Для того чтобы уменьшить длину соединений, конденсатор входного фильтра и ключ должны располагаться рядом с трансформатором. Кроме того, используемые конденсаторы должны иметь малые значения эквивалентного последовательного сопротивления и эквивалентной последовательной индуктивности. Чем больше значения этих паразитных параметров, тем большими будут синфазные кондуктивные помехи на входе источника питания.

Источники вторичного питания электронной аппаратуры являются преобразователями электрической энергии и обязаны обеспечивать параметры, необходимые потребителю. Работа ИВЭП должна быть согласована с характеристиками питающей сети и удовлетворять большому числу требований, в том числе связанных с изменением режимов работы как сети, так и нагрузки.
Импульсные источники вторичного электропитания являются источниками интенсивных электромагнитных помех (ЭМП), т.к. сигналы в импульсных источниках представляют периодическую последовательность импульсов. Спектры таких сигналов занимают диапазон частот шириной до нескольких мегагерц. Так же ИВЭП сами довольно восприимчивы к влиянию внешних высокочастотных помех. В этой связи возникает необходимость как защищать импульсные преобразователи от внешних кондуктивных помех, проникающих через сетевой кабель, так и подавлять помехи которые генерируются апппаратом и наводятся в питающую сеть.

На рисунке показаны направления протекания токов помехи.

Ток синфазной помехи (common-mode) протекает по всем линиям в одном направлении. Синфазные помехи называют ещё асимметричными. Сигнал синфазной помехи измеряется между корпусом прибора (заземлением) и любым соединительным проводником (в т.ч. шиной питания) аппарата.

Ток дифференциальной помехи (differential-mode — «across-the-line»), наведенный на оба провода линии питания, протекает по ним в противоположных направлениях. Дифференциальные помехи так же называю симметричными. Сигнал дифференциальной помехи измеряется между двумя соединительными проводниками, или сигнальным проводником и общим полюсом, или между двумя шинами питания.

Разработчики электронной аппаратуры обязаны выполнять нормативы, определяющие допустимые уровни индустриальных помех. Этот фактор вызывает требование использовать специальные фильтры для подавления высокочастотных электромагнитных помех. Такие фильтры называют сетевыми. Их устанавливают между внешней сетью и ИВЭП. Фильтры защиты от радиопомех устанавливаются во входной и выходной цепях преобразователя. Такой фильтр должен подавлять как дифференциальную, так и синфазную составляющие ЭМП.

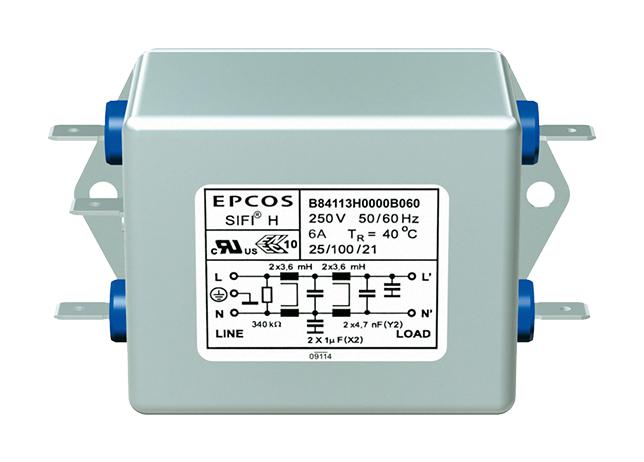

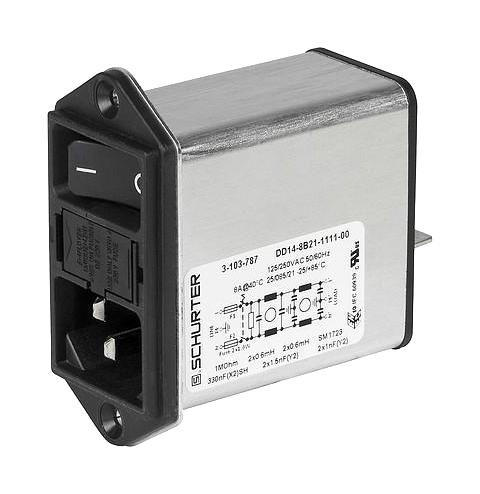

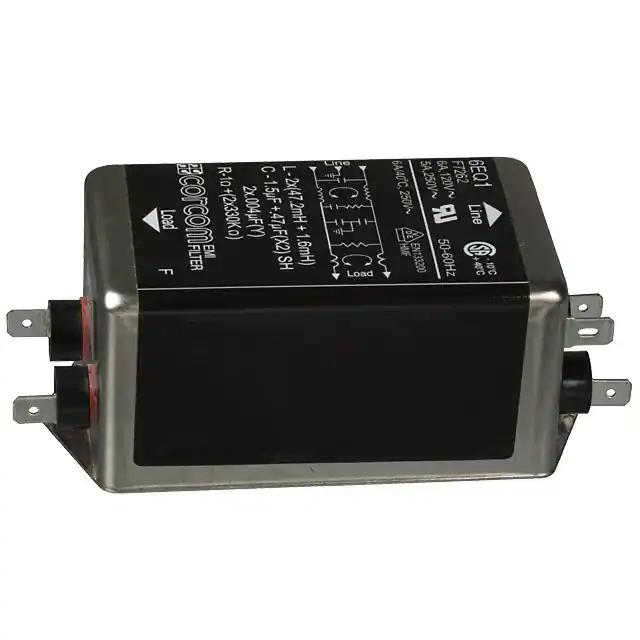

Элементы для построения сетевых фильтров

Сетевые фильтры должны ослаблять колебания высокой частоты и пропускать без ослабления колебания низкой (промышленной) частоты. Поэтому их реализуют на основе фильтров нижних частот (ФНЧ). Помехоподавляющие фильтры реализуют путем каскадного соединения Г-образных или Т-образных звеньев. Комбинируя такие звенья, добиваются нужного уровня затухания. Структура фильтра определяется во многом внутренним сопротивлением источника помех, сопротивлением сети и видом помех. На рисунке показана типовая схема двухзвенного фильтра, обеспечивающего подавление синфазных и дифференциальных помех.

● Конденсаторы типа X устанавливают между линиями (название происходит от английского термина across-the-line). К ним предъявляются высокие требования по безопасности. Они должны выдерживать максимально возможные в сети всплески напряжения, не должны загораться и не должны поддерживать горение.

● Конденсаторы типа Y предназначены для работы в тех местах, где выход их из строя угрожает жизни людей. Такие конденсаторы обладают повышенной электрической и механической прочностью.

В нашей стране используют конденсаторы типов
X1 и X2, Y1 и Y2.

● Увеличение емкости конденсатора CX улучшает фильтрацию дифференциальных помех, но приводит к увеличению реактивного тока.
● Увеличение емкости конденсатора CY улучшает фильтрацию синфазных помех, но увеличивает ток утечки.
● Увеличение индуктивности дросселей улучшает фильтрацию, но приводит к увеличению активного сопротивления обмоток.
Потому при проектировании сетевого фильтра важно соблюдать определенный баланс между величиной номиналов компонентов устройства.

В качестве конденсаторов CX CX1 следует применять металлоплёночные конденсаторы, желательно с полипропиленовым диэлектриком. Получить информацию о плёночных конденсаторах SPKF. Ёмкости CY могут быть как плёночными, так и керамическими конденсаторами. Получить информацию о керамических конденсаторах SPKC.

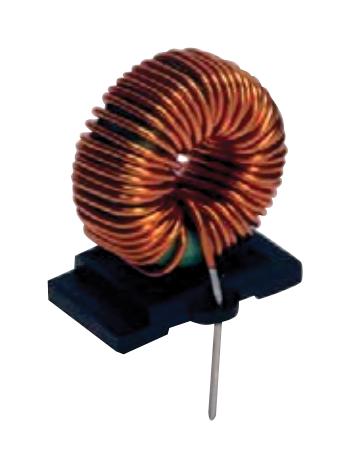

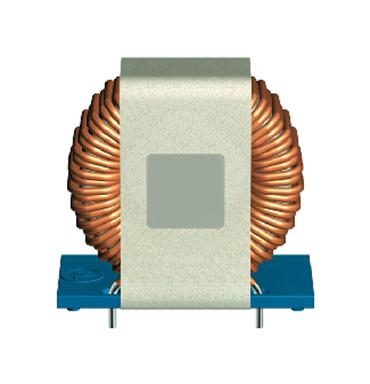

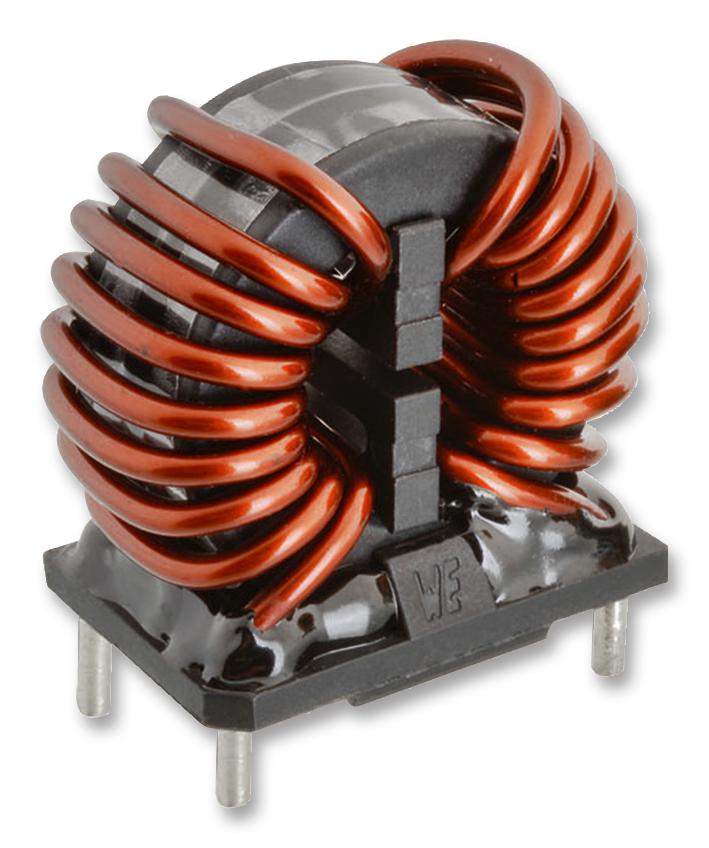

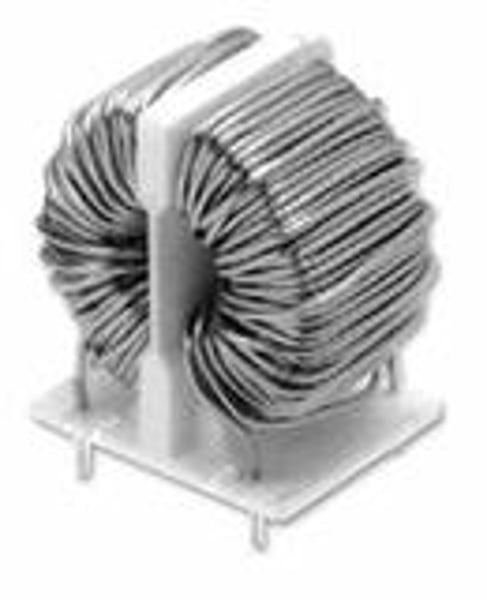

Самым сложным элементом фильтра является LY — так называемый синфазный дроссель, к которому предъявляются достаточно высокие требования по устойчивости к высокому электрическому напряжению между обмотками и по пропускной способности по току. Получить информацию о синфазных дросселях D2U. Получить информацию о синфазных дросселях D2T. В иделе, такие дроссели должны иметь две абсолютно одинаковые обмотки. Следует учитывать, что в реальных моточных изделиях всегда имеется некоторый поток рассеяния, и реальный «синфазный» дроссель обладает некоторой «дифференциальной» индуктивностью.

Индуктивности LX должны выдерживать большие токовые нагрузки. Для их изготовления эффективно применять либо ферритовые сердечники с зазором, либо сердечники из порошковых материалов с распределённым немагнитным зазором (магнитодиэлектрики). Получить информацию о синфазных дросселях DPT.

На следующих рисунках рассматривается влияние использования отдельных компонентов фильтра на спектр сигнала помех в сравнении с уровнем помех по стандарту EN55022. Импульсные ИВЭП генерируют наиболее сильные помехи в частотном диапазене сотен килогерц, наиболее близко к рабочим частотам импульсных преобразователей.

● На рисунке приведен типовой «нефильтрованный» спектр сигнала помех импульсного источника питания, которыЙ не оснащён помехоподавляющим фильтром.
Заметно серъезное преобладание дифференциальной составляющей сигнала помех над синфазной.

● На рисунке показан спектр сигнала помех при использовании одного фильтрующего конденсатора X-типа.
Заметно снижение уровня дифференциальных помех и отсутствие влияния на синфазный шум.

● На рисунке показан спектр помех при совместном использовании конденсаторов X- и Y-типов.
Наблюдается довольно заметное подавление дифференциальных и синфазных помех.

● На рисунке показан спектр помех при использовании X- и Y-типов конденсаторов с дросселелем для подавления синфазных помех.
Наблюдается серьезное снижение общего уровня помех (обеих составляющих).

Эффективность фильтрации оценивают вносимым затуханием для сигнала помех.
Коэффициент затухания выражают в децибелах по формуле:
Где:
A — коэффициент вносимого затухания;
U1 – напряжение помех
при отсутствии фильтра;
U2 – напряжение помех
при наличии фильтра.

Применение высокоэффективных индуктивно-емкостных помехоподавляющих фильтров позволяет обезопасить аппаратуру от вредного влияния внешних кондуктивных помех и снизить исходящие шумы, которые генерируются внутри самого прибора. Использование ППФ — одно из основных требований по электромагнитной совместимости современной радиоэлектронной аппаратуры.

Применение фильтров ЭМП, отвечающих требованию CS101 стандарта MIL-STD-461D–F

18 Авг 2017

(Опубликовано в журнале «Электронные компоненты», №7 2014)
Скачать статью в формате PDF (414 КБ)

Чтобы обеспечить соответствие требованию CS101 стандарта MIL-STD-461D-F по восприимчивости к кондуктивным помехам, на входах систем питания электронного оборудования устанавливаются фильтры электромагнитных помех (ЭМП) с демпфирующими элементами. Риск несоответствия испытанию этого вида чаще всего возникает в диапазоне средних частот вблизи частоты среза фильтров ЭМП (как правило, 1–10 кГц), где наблюдаются максимальные значения АЧХ. В статье анализируются эти требования, и делаются выводы относительно проектирования систем питания, представляющих собой комбинацию входного фильтра ЭМП и силового преобразователя.



Влияние фильтров ЭМП на напряжение пульсаций шины

Большинство инженеров использует фильтры электромагнитных помех, чтобы уменьшить высокочастотные паразитные помехи, генерируемые DC/DC-преобразователем в соответствии с требованиями к уровню наведённых и излучаемых помех, а также восприимчивости к ним. Кроме того, фильтр выполняет очень важную роль в ослаблении любого напряжения пульсаций, которое возникает на входной шине питания.

К счастью, фильтр, удовлетворяющий требованиям по подавлению наведённых помех, неизбежно ослабляет напряжение пульсаций шины питания на частотах выше частоты среза фильтра, исключая необходимость (согласно принципу взаимности) в дополнительных мерах по проектированию. Однако фильтр, созданный только для подавления наведённых и излучаемых помех, может иметь очень высокую добротность, что позволяет уменьшить занимаемое на плате место и число используемых компонентов. Это обстоятельство осложняет соблюдение требований к испытаниям типа CS101.

На рисунке 1а показана АЧХ фильтра, предназначенного только для подавления помех. Применение таких фильтров часто приводит к усилению пульсаций напряжения входной шины на частоте среза фильтра. В результате не соблюдаются требования стандарта MIL-STD-461F и теста CS101, в особенности по восприимчивости к наведённым помехам. несоответствие стандарту MIL-STD-461F может обусловливаться слишком большими пульсациями на выходе DC/DC-преобразователя (т.е. ухудшением рабочих характеристик нагрузки), собственными прерываниями при больших импульсах (т.е. неожиданными прерываниями при просадке напряжения) или повреждением силового преобразователя в результате рассеивания большого количества мощности при большом уровне пульсаций.



Требование к испытанию CS101

Согласно требованию CS101 стандарта MIL-STD-461F испытуемое оборудование должно соответствовать установленным рабочим характеристикам в соответствии со спецификацией на подсистему или отдельное оборудование при подаче на силовые входы непрерывного синусоидального сигнала. Этот дифференциальный сигнал подаётся на силовые выводы с помощью усилителя мощности и повышающего трансформатора.

Величина подаваемого сигнала устанавливается либо в соответствии с кривой предельного напряжения (измеренного на входе испытуемого устройства), либо с кривой предельной мощности (измеренной на выводах задающего генератора, см. рис. 2) в зависимости от того, какое из этих значений меньше. испытание осуществляется путём линейной развертки во всем диапазоне частот (30 Гц…150 кГц) или с помощью более сложного метода, в котором весь спектр тестируется дискретными шагами частоты при минимальном времени задержки.

Существуют два основных условия при проектировании системы питания, которая должна удовлетворять требованиям теста CS101. Первое из них состоит в том, чтобы внутренние компоненты этой системы не подвергались чрезмерной нагрузке (главным образом, демпфирующие элементы). второе условие заключается в значительном ослаблении входного сигнала, чтобы уменьшить напряжение пульсаций на выходе преобразователя. величина требуемого ослабления зависит от выбора рабочих характеристик оборудования и его чувствительности к выходному напряжению пульсаций на разных частотах.

При проектировании системы питания разработчик, как правило, не знает уровня чувствительности оборудования к выходным пульсациям, в результате чего величина ослабления выбирается исходя из стоимости системы и требований к массогабаритным показателям. И лишь затем выясняется, соответствует ли питаемое оборудование требованиям испытания CS101.



Коэффициент усиления системы

В упрощенной архитектуре системы питания с EMI-фильтром, за которым следует DC/DC-преобразователь, совместная работа обоих каскадов обеспечивает ослабление входного импульса. для DC/DC-преобразователя управление по току дает лучшее подавление импульсов в звуковом диапазоне частот, по сравнению с управлением по напряжению, благодаря ослаблению, которое обеспечивает токовая петля выходного резонатора с LC-фильтром, а также эффекту прямой связи этой петли.

Как правило, преобразователь обеспечивает хорошее подавление импульсов в звуковом диапазоне частот. так происходит благодаря тому, что вне полосы пропускания преобразователя входной сигнал ослабляется выходным LC-фильтром. на частотах ниже этой полосы хорошее подавление обеспечивается за счет активной обратной связи с высоким коэффициентом передачи. Как правило, резонансная частота выходного LC-фильтра находится в полосе пропускания преобразователя, что обеспечивает хорошее затухание паразитных импульсов во всем спектре. У недемпфированного выходного LC-фильтра во втором каскаде наблюдается максимальный коэффициент усиления по низкой частоте, но поскольку пиковое значение АЧХ достигается на частоте, значительно превышающей резонансную частоту входного фильтра помех, во многих случаях достаточно обеспечить комбинированное подавление импульсов в звуковом диапазоне частот.

У EMI-фильтра коэффициент затухания на высоких частотах, как правило, определяется заданным уровнем ослабления согласно требованиям к уровню наведённых помех. При необходимости соблюсти требования CS101 в схему предварительной фильтрации, которая изначально рассчитана для подавления наведённых помех, добавляются демпфирующие элементы. демпфирование необходимо для того, чтобы уменьшить добротность фильтра и, следовательно, максимальное значение коэффициента усиления на резонансной частоте. У этого фильтра может быть несколько резонансных частот. среди них, в первую очередь, особый интерес, с точки зрения соответствия требованиям CS101, представляет минимальная частота (частота среза), на которой происходит усиление входного сигнала при коэффициенте усиления выше 1,0.

Если демпфирования недостаточно, усиленный сигнал на минимальной резонансной частоте может достигать больших значений. В результате задача по обеспечению соответствующего ослабления этого сигнала (помехи) переносится на преобразователь. недостаточное затухание в фильтре побуждает изменять коэффициент обратной связи DC/DC-преобразователя, что приводит к ухудшению динамической характеристики, а также к нестабильности работы всей системы питания.



Подавление сигнала в звуковом диапазоне частот

Подавление помех в звуковом диапазоне частот при анализе подавления помех в звуковом диапазоне частот EMI-фильтром в комбинации с DC/DC-преобразователем полезно разделить частотный спектр на три полосы: низкие, средние и высокие частоты. на частотах ниже частоты среза 100-% подавление обеспечивается DC/DC-преобразователем (см. рис. 3а). Это подавление осуществляется с помощью очень большого коэффициента обратной связи в широкой полосе низких частот. Управление по току также обеспечивает дополнительные преимущества.

В полосе средних частот вблизи резонансной частоты фильтра (в диапазоне 1–10 кГц) подавление сигнала в звуковом диапазоне частот осуществляется, главным образом, фильтром (см. рис. 3б). хорошо рассчитанный DC/DC-преобразователь обеспечивает соответствующее подавление сигнала в звуковом диапазоне частот в полосе средних частот, однако эти преимущества могут быть потеряны неправильно рассчитанным фильтром, что приводит к избыточному усилению входного сигнала (помех) на звуковых частотах. Поскольку при таком расчете, который основан, в первую очередь, на требованиях к стоимости и занимаемому пространству, создаётся входной фильтр со слабым затуханием (Q > 0,5), необходимо добавить демпфирующие эле-менты, чтобы ограничить добротность значением 3,0. Эту величину можно ещё уменьшить, если это позволяют стоимость и габариты системы.

Однако при добротности фильтра ниже 3,0 постепенное увеличение размеров платы и числа компонентов нивелируют достигнутые преимущества. При Q < 2,0 размеры платы и число компонентов существенно увеличиваются, что недопустимо. В большинстве случаев уменьшение добротности фильтра приводит к увеличению коэффициента подавления звукового сигнала на резонансной частоте, что уменьшает риск несоответствия требованиям CS101. Поскольку очень трудно заранее рассчитать, насколько велико должно быть подавление звукового сигнала согласно требованиям CS101, целью проектирования часто становится уменьшение рисков. Как правило, система не проходит испытание CS101 в диапазоне средних частот. именно этой полосе разработчики должны уделять наибольшее внимание.

В полосе высоких частот, которые превышают резонансную частоту EMI-фильтра, подавление звукового сигнала наблюдается, главным образом, в том диапазоне, где этот фильтр обеспечивает наибольшее подавление. хорошо продуманная схема преобразователя также обеспечивает существенное подавление нежелательного сигнала. В большинстве случаев комбинация фильтра и преобразователя даёт очень хорошее подавление (см. рис. 3в).



Анализ метода испытаний

При выполнении испытания CS101 наибольший риск несоответствия его требованиям возникает вблизи резонансной частоты фильтра электромагнитных помех. При поступлении сигнала на этой частоте усилитель мощности нередко ограничивает величину сигнала согласно требованиям стандарта MIL-STD-461F к предельному значению мощности. если частота среза фильтра ниже 5 кГц, предельная мощность задаётся с учетом выходного напряжения усилителя, при котором рассеиваемая мощность составляет 80 Вт на калиброванной нагрузке 0,5 ом. При использовании типового повышающего трансформатора с коэффициентом трансформации 2:1 выходное напряжение усилителя составляет около 15 ВСКЗ (при частоте ниже 5 кГц).

Если усилитель достигает предварительно заданного предела мощности на резонансной частоте фильтра, это не значит, что рассеиваемая фильтром мощность равна 80 Вт! Об этом свидетельствует анализ контура по переменному току. В этом контуре с повышающим трансформатором входы EMI-фильтра, по сути, расположены последовательно c конденсатором ёмкостью 10 мкф (см. схему испытания CS101 на рисунке 4).

Рассмотрим пример системы питания, в которой резонансная частота фильтра составляет 3 кГц. если предельное значение мощности достигается при тестировании на 3 кГц, напряжение на вторичной обмотке повышающего трансформатора, как правило, равно 7,0 ±0,5 ВСКЗ (типовое калиброванное напряжение на выводах с учётом паразитных элементов трансформатора). на частоте 3 кГц импеданс конденсатора ёмкостью 10 мкф составляет –j5,3 ом. Этот импеданс добавляется к комплексному входному импедансу фильтра.

На практике импеданс конденсатора ёмкостью 10 мкф, включенный последовательно входному импедансу фильтра, больше калиброванной нагрузки 0,5 ом. По этой причине ток подаваемого сигнала намного меньше, чем ток, генерируемый при калибровочном тесте с рассеиваемой мощностью 80 вт. хотя фильтр, как правило, не рассеивает мощности такой величины, демпфирующие элементы в нем могут рассеивать намного большую мощность на резонансной частоте, что следует учесть разработчику при выборе их размеров. очевидно, что внешний конденсатор ёмкостью 10 мкф играет очень важную роль в ограничении переменного тока в фильтре и, следовательно, рассеиваемой мощности демпфирующих элементов.

Внешний конденсатор на 10 мкф образует недемпфированный резонансный LC-контур с 50-мкГн схемами стабилизации полного сопротивления линии (line impedance stabilization networks, LISN) с собственной резонансной частотой 5 кГц. другой резонансный LC-контур образуется из LISN-цепей и суммарной ёмкости входного каскада системы питания (включая EMI-фильтр и входной каскад DC/DC-преобразователя). если резонансная частота LISN-цепей и входного конденсатора системы питания меньше резонансной частоты LISN-цепей и 10-мкфконден-сатора, эта система войдет в резонанс с LISN-цепями при испытании CS101. Этот резонанс приводит к увеличению мощности рассеяния демпфирующих элементов в фильтре ЭМП.

Попытки увеличить ёмкость внешнего конденсатора на 10 мкф, чтобы исключить условия возникновения резонанса системы питания с цепями стабилизации полного сопротивления линии, являются нарушением условий испытания CS101, которое явно не предусматривает такие допуски.

Более того, искушение увеличить ёмкость внешнего конденсатора, которое часто возникает у разработчиков, сопряжено с определенными рисками. так, при повышении этой ёмкости уменьшается импеданс на частоте среза фильтра ЭМП. Поскольку этот конденсатор, по сути, установлен последовательно с фильтром, то повышение ёмкости приводит к уменьшению общего импеданса нагрузки повышающего трансформатора, в результате чего увеличивается значение подаваемого переменного тока. Увеличение его амплитуды приводит к большему рассеиванию мощности в EMI-фильтре.

При выполнении испытания CS101 необходимо также учитывать то влияние бросков тока при включении системы питания, которое они оказывают на усилитель мощности. если этот усилитель и повышающий трансформатор находятся в одной цепи, то при включении испытуемого устройства бросок тока через трансформатор может повредить выходной каскад усилителя. Чтобы этого избежать, рекомендуется отсоединить выходные зажимы усилителя мощности от первичной обмотки повышающего трансформатора, пока испытуемое устройство не перейдёт в устойчивый режим.

Однако следует заметить, что отсоединение усилителя мощности при включении устройства вызывает другую проблему. импеданс вторичной обмотки повышающего трансформатора существенно повышается, т.к. он становится равным индуктивности намагничивания этой обмотки, когда первичная разомкнута. высокая индуктивность входных проводов питания приводит к нестабильной работе преобразователя при включении схемы. Эта проблема решается путём включения системы питания в ненагруженном состоянии или установкой резистора на 5 ом параллельно первичной обмотке. При использовании этого резистора с коэффициентом трансформации 2:1 сопротивление силовых входов составит всего лишь 1,25 Ом. Это достаточно малая величина, чтобы привести к нестабильной работе мало- и среднемощных преобразователей.

Таким образом, в калибровочном испытании необходимо использовать 5-ом резистор. его влияние на калибровку невелико благодаря тому, что он установлен параллельно 2-ом входному импедансу повышающего трансформатора. Поскольку при проведении калибровочного испытания 28-в систем на 5-ом резисторе рассеивается 32 Вт, у этого компонента должны быть соответствующие размеры.

Итак, правильный выбор размеров демпфирующих элементов, которые должны выдержать нагрузку при проведении испытания, является основным условием соответствия требованию CS101. Кроме того, чтобы запитываемое оборудование отвечало заявленным характеристикам, необходимо обеспечить достаточное ослабление сигнала в системе питания. При анализе этой системы следует ослабить входной сигнал, уменьшив напряжение пульсаций на нагрузке. Поскольку в большинстве случаев чувствительность нагрузки к пульсациям выходного сигнала во всём спектре частот заранее неизвестна, величина ослабления системы питания устанавливается путём проведения теста CS101 при питании нагрузки.

Во время этого испытания, в первую очередь, контролируется не выходное напряжение пульсаций системы питания, а эксплуатационные показатели нагрузочного оборудования. считается, что эта система успешно прошла испытание CS101 в том случае, если нагрузка не вызвала остаточного повреждения, и оборудование продолжает соответствовать требованиям, заявленным в спецификации.



Выводы

Система питания, отвечающая требованиям стандарта MIL-STD-461 к уровню помех и восприимчивости к ним, обеспечивает хорошее подавление звукового шума во всем спектре частот при тестировании CS101. для этого используется дополнительное демпфирование в цепи фильтра, позволяющее уменьшить эффект усиления, который неизбежно возникает на частоте среза фильтра. добавление в систему демпфирующих элементов объясняет, почему фильтры, предназначенные для ответственной техники, как правило, легче фильтров для коммерческого применения, которые не отвечают требованиям по восприимчивости и устойчивости к помехам.

Большинство фильтров и преобразователей обеспечивает хорошее подавление сигнала на низких и высоких частотах, не требуя дополнительных усилий со стороны разработчика. Однако чтобы обеспечить подавление этого сигнала в полосе средних частот вблизи частоты среза фильтра, требуются демпфирующие элементы. При уменьшении восприимчивости фильтра к наведённым помехам его добротность снижается до такого приемлемого уровня, который ещё позволяет учесть повышение мощности рассеивания в испытании CS101. демпфирующие элементы, как правило, не оказывают влияния на рабочие характеристики фильтра в полосе низких и высоких частот. однако в полосе средних частот, в которой риск отказа системы наиболее высок, эти элементы играют определяющую роль.

При реализации требований стандарта MIL-STD-461 по восприимчивости оборудования специального назначения к наведённым помехам необходимо выбрать соответствующий фильтр. например, компания VPT предлагает широкий ряд фильтров, специально предназначенных для систем, которые соответствуют требованиям стандарта MIL-STD-461 (версии C–F). К числу этих фильтров относятся изделия, которые обеспечивают надёжность разного уровня, начиная с серийной продукции специального назначения (жёсткие климатические и/или вибрационные условия) с высокой степенью надёжности и заканчивая герметичными гибридными фильтрами для высоконадёжных систем, отвечающим требованиям стандарта MIL-PRF-38534 Class K (Space).



Литература

1. Department of Defense. MIL-STD-461F, CS101 Detailed Requirement & Appendix A. 2007.

2. R. D. Middlebrook. Input Filter Considerations in Design and Application of Switching Regulators. IEEE Industry Applications Society Annual Meeting. 1976. Pp. 91–107.

Соединители фильтров EMI / EMP и устройства TVS

Фильтры C, L-C, C-L и Pi, а также индивидуальные решения TVS

Серия

240

Разъемы фильтров электромагнитных/радиопомех включают электронные схемы (конденсаторы) для отделения линейных сигналов от нежелательных радиочастотных или высокочастотных помех, которые потенциально могут воздействовать на электронное оборудование или производительность системы. Разъемы фильтра также могут быть оснащены диодами для подавления переходного напряжения для подавления скачков напряжения высокой энергии, например, которые могут возникнуть в результате удара молнии или ЭМИ, прежде чем скачок может повредить чувствительное электронное оборудование.

Glenair производит полный спектр соединителей фильтров для использования в управлении электромагнитными помехами/электромагнитными помехами электронных систем и соединительных кабелей. Разъемы (как правило, розетки) спроектированы в соответствии с применимыми спецификациями разъемов и совместимы с вилками с такой же конфигурацией вставок и контактами противоположного пола. Конденсаторные массивы планарных фильтров и диоды TVS могут быть интегрированы как в стандартный каталог, так и в конфигурации сборки на заказ. Современный процесс прижигания диодов Glenair тестирует выводные диоды и диоды для поверхностного монтажа с контролем тока утечки на протяжении всей процедуры испытаний, что обеспечивает надежность в полевых условиях.

Glenair является единственным поставщиком как стандартных, так и стандартных соединителей фильтров из каталога для всего спектра круглых и прямоугольных соединителей, используемых в настоящее время в военной аэрокосмической отрасли, включая MIL-DTL-38999, MIL-DTL-83513, MIL. -DTL-24308, ARINC 600 и другие. Мы поддерживаем 100% вертикально интегрированные производственные мощности для каждого аспекта изготовления соединителей фильтров EMI / EMP, включая собственное производство многослойных керамических планарных матриц. В результате мы предлагаем самый быстрый оборот в нашей отрасли как для решений по спецификации, так и для стандартных решений по каталогу.

Главная > Соединители фильтров EMI / EMP и устройства TVS

Наши возможности включают в себя

  • Электрические конфигурации фильтров C, L-C, C-L и Pi
  • Наконечник из поликарбоната, чашка под пайку или обжимной контакт
  • Емкость от 10 до 1 000 000 пФ
  • Специальные решения для высоких рабочих температур
  • Плоские многослойные керамические емкостные фильтры с диодами для подавления переходных напряжений и без них

Презентация в виде слайд-шоу

  • Соединители фильтров электромагнитных и электромагнитных помех и устройства TVS

Спецификация продукта

  • Соединители для фильтров EMI-EMP / Серия 240

Знакомство с разъемами для фильтров

  • Технический обзор и технические характеристики: разъемы для фильтров EMI/RFI Glenair

Замечания по применению

  • Практические решения для обеспечения электромагнитной совместимости
  • Контрольный список приложений
  • Материалы и технологии ЭМС
  • Обзор разъема фильтра EMI/EMP
  • Многослойные керамические планарные конденсаторы
  • Фильтры электромагнитных помех и упаковка для подавления переходных напряжений
    • Семинар по подавлению переходных процессов
  • с Сержем Гигаватом
  • Подавление переходного напряжения — руководство по выбору диода
  • Значения вносимых потерь и емкости
  • Оценка вносимых потерь и настройка разъема
  • Космические приложения, пайка и удар молнии
  • Глоссарий EMI/EMP
  • Услуги по прожиганию диодов
  • Матрица соответствия для соединителей фильтров D38999 серии III

Указатель номеров деталей

  • Соединители фильтров серии 240

Концевая заделка ПК Примечание

Во избежание вредного проникновения очищающих растворителей/воды в разъем при подключении разъем должен быть защищен IAW IPC J-STD-001 и/или NASA STD-8739. 3. Для получения помощи и/или дополнительной информации обращайтесь на завод.

Соединители для круглых фильтров военного стандарта
Для MIL-DTL-38999 Series I, II, III и IV, MIL-DTL-26482 Series II, MIL-DTL-83723 Series III, ITS Series (VG 95234 5015 Type), MIL -DTL-5015, MIL-DTL-28840 и другие серии Circular MS.
Раздел Б
Соединители фильтров Mighty Mouse серии 80
Раздел C
MIL-DTL-83513 Соединители фильтров типа Micro-D
Раздел D
MIL-DTL-24308 Соединители фильтров типа D-Subminiature и HiPer-D
Раздел E
Серия 970 PowerTrip
® Соединители фильтров Секция F
Микрообжимные соединители для фильтров серии 79
Секция G
Соединители фильтров ARINC 600
Секция H
Соединители фильтра TVS
Секция J
Принадлежности для тестирования
Секция K
Проводящие прокладки и аксессуары
Раздел L
Серия 806 Mil-Aero Micro Miniature

240-806 Сосуды с фильтром, контргайка
Серия 806 Mil-Aero Micro Miniature

240-806-21 Гнезда с фильтром, контргайка, хвостовик из поликарбоната, резьбовая стойка
Разъемы для фильтров электромагнитных/радиочастотных помех — SuperNine® Advanced Performance MIL-DTL-38999 Series III Type

Плоские конденсаторные фильтры электромагнитных/радиочастотных помех и дополнительные межсоединения TVS с диодами Совместимость со всеми стандартными разъемами MIL-DTL-38999 Series III и розеток

Артикул

  • Руководство по выбору продукции
  • Обзор материалов и вырезов в панелях
  • Альтернативные позиции ключей
  • Матрица соответствия
240-383P

D38999 Series III Разъем фильтра EMI/RFI с контактами под пайку

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III

240-383Q

D38999 Series III, тип III, разъем фильтра EMI/RFI с обжимными съемными контактами

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III

240–383 Вт

D38999 Серия III Фильтр электромагнитных/радиочастотных помех Соединитель для настенного монтажа

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III

240-383J

D38999 Серия III Контргайка с контргайкой фильтра D38999

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III

240-383R

D38999 Настенная розетка с фильтром электромагнитных и радиопомех, серия III, тип III, с обжимными контактами

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III

240-383S

D38999 Серия III Контргайка с контргайкой фильтра серии III D38999 с обжимными контактами

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III

240-383D

D38999 Серия III Фильтр электромагнитных/радиочастотных помех Двойной фланец Соединитель настенной розетки

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III, тип

240-383E

D38999 Серия III Фильтр электромагнитных/радиочастотных помех Двойной фланец Соединитель с контргайкой

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III

240-383B

D38999 Серия III, переходник для разъема фильтра EMI/RFI

MIL-DTL-38999 Соединители фильтров EMI/RFI серии III

Ethernet-фильтр FOIL — EMP-защищенный фильтр EMI/RFI для Gigabit Ethernet


GigaFOILv4-EMP™ — единственный фильтр электромагнитных помех 100 дБ, защищенный от электромагнитных импульсов (ЭМИ). Независимо от того, является ли ЭМИ ЭМИ молнии (LEMP), ядерным ЭМИ (NEMP), высотным ЭМИ (HEMP) или неядерным ЭМИ (NNEMP), фильтр защитит подключенные устройства от 500 ампер в импульсе 20×100 наносекунд или до 100 000 ампер в импульсе 10×100 микросекунд. Удобный пакет фильтров и конструкция медных входов/выходов делают GigaFOILv4-EMP™ самым простым способом модернизации ваших корпусов до корпусов с защитой EMP.

Являясь частью сетевых фильтров DJM Electronics FOIL™, GigaFOILv4-EMP™ использует запатентованную технологию, которая обеспечивает производительность 100 дБ в диапазоне частот от 10 кГц до 18 ГГц и выше. Стандартные фильтры сигнальных линий основаны на конденсаторах и катушках индуктивности для устранения нежелательных радиочастотных сигналов. Однако эти типы фильтров часто устраняют высокие частоты, которые составляют острые края высокоскоростных цифровых прямоугольных сигналов, тем самым ухудшая целостность сигнала. Чтобы избежать этого побочного эффекта, необходимо, чтобы стандартные фильтры сигнальных линий имели расширенную полосу пропускания, позволяющую беспрепятственно проходить более высоким частотам. Даже самые лучшие стандартные линейные фильтры обеспечивают только 70 дБ в диапазоне частот от 50 МГц до 10 ГГц и будут работать только с 10Base-T. На рынке нет стандартных фильтров сигнальных линий Fast Ethernet (100Base-TX) или Gigabit Ethernet (1000Base-T). Кроме того, важно отметить, что стандартные фильтры сигнальных линий не различают сигналы Ethernet и нежелательные сигналы. Они действуют как «дыра» в экранированном корпусе для всех сигналов — хороших и плохих — в пределах полосы пропускания.

В отличие от стандартных фильтров сигнальных линий, Ethernet-фильтры FOIL™ используют оптоволоконную изоляционную линию (FOIL) для обеспечения целостности экранирования на уровне 100 дБ. Фильтр преобразует ТОЛЬКО пакеты Ethernet, поэтому отсутствует полоса пропускания и передача нежелательных сигналов.

Мы гарантируем, что Ethernet-фильтры FOIL™ не будут мешать работе вашей сети, увеличивать количество переходов или снижать производительность сети — частая проблема со стандартными фильтрами сигнальных линий.

Эффективность подавления перенапряжений

Подавление импульсов ЭМИ

500A 20 / 500 нс

Защита от грозовых перенапряжений

100 кА 10 / 100 мкс

Эффективность фильтра электромагнитных помех

Эффективность экранирования

100 дБ от 10 кГц до 18 ГГц

Вносимые потери*

100 дБ от 10 кГц до 18 ГГц

Излучаемые выбросы*

Фильтры FOIL™ Ethernet являются активными фильтрами и производят ограниченное количество излучаемых помех внутри экранированного корпуса. Пожалуйста, свяжитесь с DJM Electronics для получения информации о вашем конкретном приложении.

*Примечание
Показатели вносимых потерь экстраполированы на основе тестов, проведенных с использованием метода, максимально приближенного к MIL-STD-220B. Характер кабелей с витой парой и разъемов RJ-45 делает тестирование в соответствии с этим стандартом чрезвычайно сложным.

Испытания на излучение проводились с использованием метода, максимально приближенного к CISPR22 и FCC Part 15. Характер фильтра требовал, чтобы он был установлен в экранированной комнате и тестировался с расстояния 3 метра вместо стандартного OATS. Фактические характеристики выбросов могут отличаться от фильтра к фильтру.

Производительность сети

Автоматическая конфигурация MDI/MDI-X

Автоматически обнаруживает и настраивает порт для витой пары преобразователя на правильную конфигурацию MDI или MDI-X.

Автосогласование

Автоматическая настройка 10 Мбит/с, 100 Мбит/с или 1000 Мбит/с

Управление потоком

Поддерживает управление потоком 802.3x для полнодуплексного режима и противодавление для полудуплексного режима.

Горячая замена

Может быть подключен/отключен, не затрагивая фильтр или другие ссылки.

Автоматическое восстановление связи

Автоматически восстанавливает сетевое соединение после его потери.

Стандарты связи

  • IEEE802. 3 10Base-T (Ethernet)
  • IEEE802.3u 100Base-TX (Fast Ethernet)
  • IEEE802.3ab 1000Base-T/TX (гигабитный Ethernet)

Строительство

Корпус фильтра

  • Оцинкованная холоднокатаная сталь 20 ga
  • Резьбовое отверстие 1 дюйм NPS с латунной монтажной фланцевой гайкой и сетчатой ​​прокладкой

Требования к питанию

  • Вход: 100–240 В переменного тока; 50/60 Гц
  • Выход: +5 В / 1000 мА минимум
  • Тип штекера постоянного тока: средний плюс

Защита окружающей среды

  • Рабочая температура: 0–55 °C (32–131 °F)
  • Влажность: 5–90 % (без конденсации)

Размеры

5,50 x 3,25 x 2,50 дюйма с резьбовым отверстием 3 дюйма (1 дюйм NPS)

Чертеж

Документы

Техническое описание
GigaFOILv4-EMP
Чертеж GigaFOILv4-EMP

Щелкните здесь, чтобы запросить ценовое предложение
или дополнительную информацию об Ethernet-фильтре GigaFOILv4-EMP™.

EMP Коммерческие и оборонные фильтры Tempest Powerline
