Что такое LC-фильтр, как он работает, формулы и схемы
Из чего состоит LC-фильтр и как он работает, формулы для расчетов, принципиальные схемы LC-фильтров, статья для начинающих радиолюбителей. Во многих электронных устройствах применяются LC-фильтры, как видно по названию, эти фильтры состоят из индуктивности (L) и емкости (С).
Самый простой LC-фильтр
Самый простой LC-фильтр — это колебательный контур, включенный так как показано на рис. 1. Входное переменное напряжение поступает на контур через резистор R1, а выходное снимается с самого контура.
Рис. 1. Схема LC-фильтра.
Вообще это очень похоже на делитель напряжения на двух резисторах, но вместо одного из резисторов здесь контур. В сущности дела оно так и есть.
На резонансной частоте реактивное сопротивление контура сильно возрастает, а значит, коэффициент деления такого делителя уменьшается.
Эта схема (рис.1) действует как узкополосной полосовой фильтр, центральную частоту которого можно рассчитать по известной формуле:
, где частота в Гц, индуктивность в Гн, емкость в Ф.
Сопротивление контура на резонансной частоте:
где р — характеристическое сопротивление, равное реактивному сопротивлению катушки и конденсатора. Величину р можно рассчитать по формуле:
А вот рассчитать добротность Q значительно сложнее. Эта величина зависит от потерь в контуре. Так как конденсатор обычно вносит минимум потерь, то добротность контура чаще всего практически равна добротности индуктивности, входящей в состав этого контура.
Резонансную частоту и добротность можно определить измерениями. Нужно собрать схему по рисунку 2. Это практически такая же схема как на рис.1.
Переменное напряжение, соответствующее по частоте расчетному значению, подают от генератора «Г» на контур через сопротивление R1. Подстраивая генератор находят такую частоту, при которой возникает резонанс, то есть, при которой вольтметр переменного тока Р1 показывает наибольшую величину.
Рис. 2. Схема для измерения резонансной частоты и добротности.
Эта частота и будет реальной резонансной частотой.
Она может отличаться от расчетной из-за погрешностей величин емкости и индуктивности. В идеале — равна расчетной.
На частоте резонанса R1 и резонансное сопротивление контура Ro образуют делитель напряжения, поэтому выходное напряжение Uвых = Uвх * Ro / (R1+Ro).
Измерив входное напряжение Uвх и выходное Uвых из этой формулы можно найти резонансное сопротивление контура Ro, ну а потом, зная величину характеристического сопротивления, из формулы
можно из формулы Ro=pQ найти добротность Q. Другой параметр LC-фильтра — это полоса пропускания где — это отклонение частоты входного напряжения от резонанса в ту или другую сторону, при которой выходное напряжение, соответствующее резонансу (Uвых), уменьшается до 0,7Uвых. Зная величину полосы пропуская можно найти добротность по формуле Q = Fo/(2*дельтаF).
Таким образом становится ясно, что полоса пропускания LC-фильтра прежде всего зависит от добротности контура. При этом нужно учесть, что таким образом будет определена не собственная добротность контура, а величина меньше, из-за шунтирующего действия резистора R1.
2.
На контур может оказывать шунтирующее влияние не только выходное сопротивление источника Uвх, но и входное сопротивление каскада, на который с контура поступает выходное напряжение Uвых (R2 на рис. 6). Особенно если входное сопротивление каскада (R2) невелико (сопоставимо или даже меньше Ro).
Рис. 6. Схема фильтра.
В этом случае необходимо сначала вычислить новое значение Ro, уменьшенное параллельным включением сопротивления R2. Расчет производить по известной формуле параллельных сопротивлений:
R = (RoR1) / (Ro+R2).
А потом уже рассчитывать согласование (взяв полученную величину R как Ro в формулах).
Контуры с индуктивной и емкостной связью
Параметры узкополосного фильтра можно существенно улучшить, используя в нем несколько контуров. Связь между этими контурами может быть индуктивной (рис. 7) или емкостной (рис. 8).
Рис. 7. Контуры с индуктивной связью.
При индуктивной связи коэффициент взаимной индукции выбирается в Q раз меньше индуктивности катушек, а емкость конденсатора связи — в Q раз меньше емкостей контурных конденсаторов.
Рис. 8. Контуры с емкостной связью.
Подача сигнала последовательно
Сигнал на контур можно подавать не только параллельно, но и последовательно, как показано на рис. 9. При этом, в отличие от схемы на рис. 6, сопротивление R1 (сопротивление источника сигнала) для получения острой характеристики нужно выбирать как можно меньше, а вот входное сопротивление каскада (R2) должно быть как и на рис. 6, как можно больше.
Рис. 9. Последовательная подача сигнала на контур.
Если в схеме на рис. 9 соблюсти зависимость: R1 = R2 = p, то получается согласованный ФНЧ (фильтр нижних частот), коэффициент передачи которого постоянен на всех частотах от нуля, до резонансной частоты контура, и равен -6dB, но выше частоты резонанса коэффициент передачи начинает резко падать по 12 dB на октаву.
Это соответствует фильтру второго порядка.

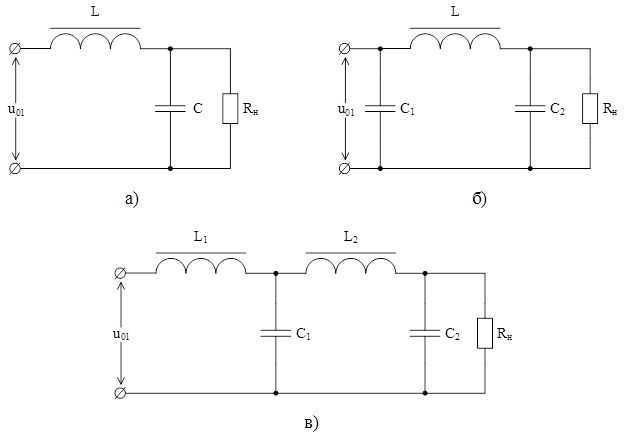

Т-образный и П-образный фильтры
Для получения более крутых скатов характеристики можно два таких фильтра, как на рис.
9 («Г»-образных) соединить и получить «Т»-образный фильтр (рис. 10).
Рис. 10. Т-образный фильтр.
Обратите внимание, — конденсатор должен быть двойной емкости по сравнению с рис.9. Либо сделать «П»-образный фильтр (рис. 11), в котором двойное значение должна иметь индуктивность. Это будет уже ФНЧ третьего порядка.
Рис. 11. П-образный фильтр.
Возможно и дальнейшее наращивание, например, на рисунке 12 показан ФНЧ пятого порядка обладающий спадом характеристики на частотах выше резонансной 30 dB на октаву.
Рис. 12. Схема ФНЧ пятого порядка.
Фильтры высших частот ФВЧ отличаются тем, что ослабляют частоты ниже частоты резонанса. ФВЧ можно сделать, если в показанных на рисунках 9-12 индуктивности и емкости поменять местами.
Андреев С. РК-06-17.
Литература: РК-08-2009.
Расчет lc фильтра онлайн
Среди множества рекурсивных фильтров отдельно выделяют следующие фильтры по виду передаточной функции :. По порядку степени уравнения передаточной функции см.
В конструкциях пассивных аналоговых фильтров используют сосредоточенные или распределённые реактивные элементы , такие как катушки индуктивности и конденсаторы. Сопротивление реактивных элементов зависит от частоты сигнала, поэтому, комбинируя их, можно добиться усиления или ослабления гармоник с нужными частотами. В качестве простейших фильтров низких и высоких частот могут использоваться RC-цепь или LR-цепь. В пассивных фильтрах добавление в схему фильтра любого реактивного компонента увеличивает порядок фильтра на 1.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Фильтры высоких и низких частот (частотный фильтр)
- Расчет LC фильтров
- Расчет Lc Фильтра Низких Частот Онлайн
- Please turn JavaScript on and reload the page.
- Пассивный калькулятор полосового фильтра rc
- Какая есть программа расчета LC фильтра 3 порядка?
- Пассивный калькулятор полосового фильтра rc
- Частота резонанса в LC фильтре, онлайн расчет
- Фильтр (электроника)
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Назначение выходного фильтра блока питания
Фильтры высоких и низких частот (частотный фильтр)
Расчет LC фильтров начинают с определения порядка и сопротивления нагрузки, затем элементы LC фильтра определяют умножением значений фильтра-прототипа на частоту среза.
Элементы фильтров-прототипов рассчитаны заранее и сведены в таблицы. Наиболее полные таблицы приведены в справочнике по расчету LC фильтров Р. После определения фильтра-прототипа производится преобразование входного и выходного сопротивления фильтра.
Для увеличения сопротивления LC фильтра значения индуктивностей увеличиваются, а значения емкостей конденсаторов уменьшаются, как это показано в следующей формуле:. И завершается расчет LC фильтра увеличением частоты среза до требуемой величины. Для этого значения индуктивностей и конденсаторов уменьшаются на соответствующий коэффициент:. Точно таким же образом можно рассчитать и LC фильтр Чебышева. В таблицах приведены только фильтры нечетных порядков. Это связано с тем, что у LC фильтров Чебышева четных порядков входное и выходное сопротивление не могут быть равны.
Рассмотрим пример проектирования LC фильтра. Задание Спроектировать фильтр нижних частот, пропускающий сигнал с частотами ниже 1 МГц и подавляющий помехи с частотами выше 2 МГц на 50 дБ.
Неравномерность АЧХ в полосе пропускания 3 дБ. Входное и выходное сопротивление фильтра должно быть равно 50 Ом. Подобные фильтры часто применяются в качестве антиалиайсинговых фильтров на входе аналого-цифровых преобразователей. Фильтр Чебышева пятого порядка обеспечит подавление помех на 51 дБ , поэтому именно его и выберем.
Для этого воспользуемся выражением 1. Новые значения емкостей уменьшатся в 50 раз , а значения индуктивностей увеличатся на это же значение. И, наконец, уменьшим значения индуктивностей и емкостей в миллион раз, чтобы частота среза фильтра стала равной 1 МГц. После этого можно приступать к проектированию конструкции фильтра. До недавнего времени при проектировании фильтра выбирались только конденсаторы, а индуктивности изготавливались самостоятельно. В последнее время появилась возможность покупать не только конденсаторы, но и индуктивности.
Ряд фирм предоставляет готовые индуктивности с заданными параметрами. Задание Спроектировать полосовой фильтр с центральной частотой f 0 , равной 74 МГц.
Полоса пропускания равна 6 МГц , неравномерность в полосе пропускания 3 дБ. Коэффициент прямоугольности равен 2, подавление в полосе непропускания 60 дБ.
Подобные фильтры часто применяются в качестве входных фильтров радиоприемников. Для этого поделим полосу пропускания фильтра на его центральную частоту. По графику амплитудно-частотной характеристики фильтра Чебышева пятого порядка определим, что он на частоте отстройки, равной двум, как раз обеспечивает подавление 60 дБ.
Поэтому схема фильтра-прототипа будет выглядеть так же, как и в предыдущем примере:. Для этого нужно пересчитать индуктивности и конденсаторы фильтра:.
All rights reserved. Выпускник факультета радиосвязи и радиовещания Новосибирского электротехнического института связи НЭИС.
Микушин длительное время проработал ведущим инженером в научно исследовательском секторе НЭИС, конструкторско технологическом центре «Сигнал», Научно производственной фирме «Булат».
В процессе этой деятельности он внёс вклад в разработку систем радионавигации, радиосвязи и транкинговой связи.
Схемы П-образных фильтров Баттерворта После определения фильтра-прототипа производится преобразование входного и выходного сопротивления фильтра. Элементы ФНЧ прототипа Чебышева с неравномерностью 0. Схема фильтра-прототипа на LC элементах 3 Согласуем вход и выход фильтра с волновым сопротивлением 50 Ом. Поэтому схема фильтра-прототипа будет выглядеть так же, как и в предыдущем примере: Рисунок 5.
Для этого нужно пересчитать индуктивности и конденсаторы фильтра: , Дата последнего обновления файла Титце У. Шенк К.
Полупроводниковая схемотехника: Справочное руководство. Хоровиц, У. Хилл Искусство схемотехники: Пер. Справочник по расчету фильтров: пер.
Радио, Поиск по сайту сервисом Яндекс. Об авторе: к.
Расчет LC фильтров
Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно.
Существует множество способов расчёта элементов электрического фильтра акустических систем. Теперь они все сведены в одну таблицу и Вы .
Расчет Lc Фильтра Низких Частот Онлайн
Random converter. Данный калькулятор позволяет рассчитывать максимальный ток I max в начале заряда конденсатора , максимальную энергию E max и максимальный заряд конденсатора Q max , когда он полностью заряжен при данном напряжении , а также постоянную времени RC-цепи. Рассчитать постоянную времени, максимальную энергию, максимальный ток и максимальный заряд для цепи, состоящей из последовательно соединенных резистора 2 кОм и конденсатора 5 мкФ. Цепь подключена к источнику постоянного напряжения 10 V. Обратите внимание: напряжение не нужно для расчета постоянной времени RC-цепи. Введите величины в поля для ввода, выберите единицы измерения и нажмите кнопку Рассчитать.
Конденсаторы часто используются в различных электрических и электронных устройствах и системах. Вероятно, вы не найдете ни одно электронное устройство, в котором не содержится хотя бы один конденсатор.
Please turn JavaScript on and reload the page.
Принимается, что комплексный импеданс расширенно определенное сопротивление резистора действителен и равен его сопротивлению. Импеданс конденсатора — мнимый. Он зависит от частоты сигнала. Вашему вниманию подборка материалов: Искусство разработки устройств. Элементная база.
Без использования электротехнических устройств их добыча затруднительна.
Пассивный калькулятор полосового фильтра rc
Расчет LC фильтров начинают с определения порядка и сопротивления нагрузки, затем элементы LC фильтра определяют умножением значений фильтра-прототипа на частоту среза. Элементы фильтров-прототипов рассчитаны заранее и сведены в таблицы. Наиболее полные таблицы приведены в справочнике по расчету LC фильтров Р. После определения фильтра-прототипа производится преобразование входного и выходного сопротивления фильтра.
Для увеличения сопротивления LC фильтра значения индуктивностей увеличиваются, а значения емкостей конденсаторов уменьшаются, как это показано в следующей формуле:. И завершается расчет LC фильтра увеличением частоты среза до требуемой величины.
Какая есть программа расчета LC фильтра 3 порядка?
Хабр Geektimes Тостер Мой круг Фрилансим. Подскажите, пожалуйста, программу расчета пассивного LC фильтра нижних частот третьего порядка. Онлайн-калькуляторов подходящих не нашел, а программы в основном считают только первый порядок. В идеале хочется задать полосу пропускания, входное и выходное сопротивления. Есть бесплатная программа rfsim В первую очередь одна предназначена для моделирования ВЧ цепей. В нее встроен калькулятор, позволяющий спроектировать нужный фильтр, в том числе и 3 порядка. Ответ написан более трёх лет назад.
Частота резонанса в LC фильтре, онлайн расчет поможет вам рассчитать частоту резонанса в LC фильтре, по значениям индуктивности катушки и.
Пассивный калькулятор полосового фильтра rc
Код для вставки без рекламы с прямой ссылкой на сайт.
Код для вставки с рекламой без прямой ссылки на сайт. Скопируйте и вставьте этот код на свою страничку в то место, где хотите, чтобы отобразился калькулятор.
Частота резонанса в LC фильтре, онлайн расчет
ВИДЕО ПО ТЕМЕ: КАК РАБОТАЕТ LC ЦЕПЬ — РЕЗОНАНС
Статья с иллюстрациями и подробными комментариями Расчет RC-фильтров частот как снизу так и сверху т е является полосовым фильтром 34 целесообразно добавить еще одно пассивное звено кривая 2 которое. Частотные фильтры фильтры высоких и низких частот полосовые расчёт активных и пассивных фильтров онлайн калькулятор пример расчета. Расчет фильтров основан на частотном преобразовании фильтра прототипа нижних частот Тип фильтра нижних частот верхних частот полосовой. Расчет пассивных разделительных фильтров в акустических системах Данная статья где f0 fd1fd2 средняя частота полосового фильтра Каждый Кривые 2 4 6 на рис 5 б показывают влияние согласующей RC-цепи.
Частота среза RC фильтра онлайн расчет поможет вам рассчитать постоянную времени и частоту среза RC фильтра по значениям сопротивления и. Мы производим и продаем полосовые фильтры на поверхностных В электронной аппаратуре чрезвычайно важную роль играют пассивные полосовые фильтры Полосовые Простейшим среди фильтров является RC-фильтр.
Расчёт RC-фильтров. Внимание: калькулятор работает в тестовом режиме.
Фильтр (электроника)
Выходное напряжение полосового rc-фильтра. Пассивный полосовой rc-фильтр а и его АЧХ б Коэффициент усиления. Частотные фильтры, фильтры высоких и низких частот, полосовые резонансные фильтры, частота среза, одноэлементные фильтры высоких и низких частот, расчёт активных и пассивных фильтров, онлайн калькулятор, пример Пассивный полосовой rc-фильтр В отличие от полосового фильтра АЧХ моста Вина на резонансной частоте имеет минимум. Схема применима для подавления сигналов в. Диаграмма Боде пассивного полосового -фильтра.
Программа бесплатна и свободна для некоммерческого распространения.
Скачать программу на русском языке RadioAmCalc 1. С помощью Калькулятора можно: рассчитать трансформатор при различных исходных данных в большинстве программ невозможно, например, поменять магнитную проницаемость сердечника рассчитать однослойные и многослойные катушки индуктивности определить сопротивление резистора по цветным полоскам определить сопротивление SMD-резистора определить емкость конденсатора по цветным полоскам рассчитать пассивный LC и RC фильтры нижних и верхних частот провести электротехнические расчеты по формулам. В последующих версиях: базы данных по транзисторам и микросхемам просмотр Международной системы единиц СИ перевод величин из одних систем в другие Ваши предложения Свои замечания и пожелания о работе программы Вы можете высказать в гостевой книге или в письме.
LC Filter Calculator — Как работают LC фильтры
LC фильтр , также называемый LC фильтрующим элементом , обозначает схему с индуктивностью L и емкостью C в электротехнике.
В случае LC-фильтра два компонента подключаются либо последовательно, либо параллельно. Частота среза LC-фильтра является ключевым элементом этого. Существует взаимосвязь между входной частотой и выходным напряжением, поскольку оба компонента по-разному реагируют на изменения напряжения.
В этом разделе статьи подробно объясняется конструкция LC-фильтра, а также принцип работы LC-фильтра. Для этого необходимо немного лучше понять катушку и конденсатор электронных компонентов. Затем мы объясним, как рассчитать LC-фильтр, расскажем об инструменте проектирования LC-фильтра и предоставим калькулятор LC-фильтра . Этот инструмент также может рассчитать передаточную функцию LC-фильтра.
- Как работают индуктивность и емкость
- LC-фильтр – варианты схемы
- Фильтр нижних частот
- Фильтр верхних частот
- Полосовой фильтр
- Полосовой фильтр
- Области применения LC-фильтра : активное, индуктивное и емкостное сопротивление.
Омическое сопротивление не зависит от частоты и всегда остается одним и тем же. Напротив, индуктивное и емкостное сопротивления изменяются в зависимости от частоты приложенного напряжения. Это из-за индуктивное сопротивление $X_L$ и емкостное сопротивление $X_C$ .Если через катушку протекает переменный ток, то в ней создается и снимается магнитное поле. Электроник говорит о индукции . Наведенное напряжение противодействует приложенному напряжению, в результате чего возникает индуктивное сопротивление $X_L$. Эффект индукции возрастает с увеличением частоты. Течение тока в катушке всегда задерживается, поэтому напряжение всегда устремляется следом.
Конденсатор — это, в принципе, аккумулятор с очень маленькой емкостью. Его можно заряжать и снова разряжать. Конденсатор действует как почти бесконечное сопротивление в цепи постоянного тока. Однако в цепи переменного тока он постоянно заряжается и разряжается направлением переменного тока.
По сути, ток действительно не протекает через конденсатор. Во время этой непрерывной зарядки и разрядки создается емкостное сопротивление $X_C$. Чем выше частота, тем короче циклы заряда конденсатора и меньше его реактивное сопротивление.LC-фильтр – варианты схемы
Путем соединения катушки и конденсатора создается схема, выходное напряжение которой изменяется в зависимости от частоты входного напряжения. Можно построить с одинаковой схемой разные фильтры. Тип фильтра зависит от того, является ли он последовательным или параллельным соединением и в какой точке снимается выходное напряжение. Часто используемые схемы LC-фильтров представляют собой фильтры верхних частот, нижних частот, полосовые и режекторные фильтры.
Фильтр нижних частот
Низкочастотный фильтр LC создается путем последовательного соединения двух элементов при снятии выходного напряжения с конденсатора. При высокой частоте реактивное сопротивление конденсатора уменьшается, а реактивное сопротивление катушки увеличивается.
Следовательно, остается только очень небольшое выходное напряжение. Однако с уменьшением частоты емкостное реактивное сопротивление конденсатора увеличивается, а вместе с ним и выходное напряжение. Наш калькулятор нижних частот LC может рассчитать фильтр нижних частот 2-го порядка.Фильтр высоких частот
Фильтр верхних частот LC может пропускать высокие частоты, ослабляя или блокируя низкие частоты. Для этого выходное напряжение на индуктивности снимается с последовательной цепи индуктивности и емкости. Когда частота входного напряжения низкая, напряжение на конденсаторе падает, а выходное напряжение остается очень низким. Напротив, по мере увеличения частоты все больше и больше напряжения на индуктивности падает и может использоваться в качестве выходного напряжения. Высокочастотный фильтр LC также имеет 2-й порядок и может быть определен с помощью Калькулятор верхних частот LC .
Полоса пропускания
Полосовое пропускание LC создается последовательным соединением LC и параллельной цепью LC.
Эти два элемента соединены последовательно, и выходное напряжение параллельной цепи снимается. Взаимодействие двух элементов приводит к выходному напряжению, которое является самым высоким в определенной полосе частот. Выше и ниже этой полосы частот выходное напряжение уменьшается. Средняя точка этой полосы называется центральной частотой. Поскольку расчет сложен, мы предоставили Калькулятор полосы пропускания LC .Ограничитель полосы
Ограничитель полосы LC построен так же, как полоса пропускания LC. Только выходное напряжение должно сниматься через последовательное соединение. Ограничитель полосы ведет себя противоположно полосе пропускания, ослабляя или блокируя полосу частот. Частоты могут быть выше или ниже. Опять же, центральная частота является центром кривой на графике. Расчет полосового режекторного LC-фильтра сложен, поэтому калькулятор полосовой режекции LC может оказаться очень полезным.
Области применения LC-фильтра
Эффекты катушки и конденсатора в основном используются для фильтрации частот.
Например, при создании громкоговорителей другие частоты можно отфильтровать на высоких, средних и низких частотах. Это значительно улучшает звук, так как низкочастотный динамик не может воспроизводить высокие ноты и наоборот.Устройства для беспроводной передачи сигналов часто генерируют нежелательные частоты, которые не должны излучаться. Их можно отфильтровать с помощью LC-фильтрующего элемента правильного размера перед подачей на антенну. При большой мощности передачи такие фильтры обязательны.
Радиоприемникам нужны только те полосы частот, которые они должны принимать. Другие частоты только ухудшают качество сигнала в виде фоновых шумов, таких как шум и треск. В конце концов, устройство начинает передавать сигналы, которые оно улавливает на других частотах. При использовании LC-фильтра в качестве полосового пропускания количество передаваемых частот может быть ограничено, а качество сигнала улучшается.
Другим подходящим примером частотного фильтра является поиск радиостанций.
Если мы хотим слушать определенную станцию, мы устанавливаем радио на ее частоту. Все остальные частоты отфильтровываются для обеспечения бесперебойного приема. В переходных зонах часто слышно наложение двух соседних передатчиков.Поставщики беспроводных радиочастот и ресурсы
