Трансформатор тока нулевой последовательности

Иногда в электроустановках может произойти разрушение изоляции, что приводит к утечкам тока. С целью контроля подобных токовых утечек было создано специальное устройство – трансформатор тока нулевой последовательности, нашедший применение также и в устройствах защитного отключения. Данные трансформаторы обнаруживают в нейтрали небаланс или токи нулевой последовательности. Если замыкается одна из фаз, происходит фиксация общих фазных токов, превышающих допустимое значение, после чего вся цепь своевременно отключается.

Что такое ток нулевой последовательности

В электрических сетях с напряжением от 6 до 35 кВ токи нулевой последовательности, как правило, связаны с однофазными замыканиями на землю. Эти токи могут возникать и при нормальных режимах работы, достигая значительной величины. Это приводит к ложным срабатываниям защитных устройств от замыканий на землю.

Трехфазные сети с переменным напряжением могут работать в различных режимах, в том числе и несимметричных. Для расчетов таких режимов используется метод симметричных составляющих, в котором фазные токи и напряжения представлены в виде суммы, включающей в себя прямую, обратную и нулевую последовательность.

В схемах автоматической и релейной защиты чаще всего используется прямая и нулевая последовательность. Прямая последовательность состоит из синусоидальных токов и напряжений, одинаковых по величине во всех трех фазах. Их угловой сдвиг составляет 120 градусов, а максимальные значения достигаются в порядке очереди – А, В и С. Компоненты нулевой последовательности также имеют одинаковую величину в каждой из трех фаз, однако у них отсутствует угловой сдвиг.

Когда установлен симметричный режим работы, в фазных токах и напряжениях должна быть только прямая последовательность. Если же зафиксировано заметное проявление элементов нулевой последовательности, это указывает на возникновение в сети аварийной ситуации, требующей обязательного отключения каких-либо участков.

В электрических сетях напряжением 6-35 киловольт настраивать защиту нулевой последовательности следует с особой осторожностью. Это связано с отсутствием глухозаземленной нейтрали, когда токи нулевой последовательности практически не превышают рабочих токов во всех подключениях. Из-за этого настройка защиты становится очень сложной или вообще невозможной, особенно при наличии в цепях множества линий с однофазными кабелями, неудачно расположенными между собой. Токи нулевой последовательности в нормальном режиме могут появиться в жилах и экранах однофазных кабелей. Частично влияние этих токов компенсируется подключением трансформаторов тока.

Принцип работы

Прежде чем рассматривать трансформаторы тока нулевой последовательности, нужно остановится на обычных трансформаторах. Все устройства этого типа разделяются на трансформаторы тока и напряжения. Они применяются для измерений токов и напряжений с большими величинами. На одну из обмоток подается ток или напряжение, которое требуется измерить, а на выходе второй обмотки снимаются уже преобразованные, как правило пониженные значения этих параметров.

Через трансформаторы тока наиболее часто подключаются магнитоэлектрические вольтметры и параллельные цепи, а трансформаторы напряжения соединяются с амперметрами и другими последовательными цепями.

Трансформаторы нулевой последовательности также относятся к токовым измерительным приборам. От других видов трансформаторных устройств они отличаются назначением и принципом работы. Основной функцией данных приборов является регистрация токовых утечек или отсутствия фазы при коротком замыкании в трехфазных кабелях. Когда в жилах таких кабелей возникает асимметрия токов, это приводит к появлению на выходе вторичной обмотки сигнала небаланса. Далее этот сигнал уходит к контрольному устройству, с помощью которого отключается питание поврежденного кабеля. Подключение трансформатора тока нулевой последовательности осуществляется не к каждой фазе. Он соединяется сразу со всеми жилами кабеля.

Таким образом, принцип работы этих устройств основан на выделении сигнала через трансформацию токов нулевой последовательности при однофазных замыканиях на землю. Они применяются в сетях с изолированной нейтралью и схемах релейной защиты. Благодаря нормированному коэффициенту трансформации, который может переключаться во вторичной обмотке, становится возможной эффективная и точная настройка релейной защиты.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Чем отличается фазное напряжение или ток, от линейного

Что такое фаза, ноль, земля в электрике и зачем они нужны

Какой стабилизатор напряжения лучше купить — ТОП лучших для дома, дачи, котла, холодильника в 2023 году

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

TRI-PHASE 3-х фазный измеритель коэффициента трансформации с 3-х фазным напряжением возбуждения

Применение
Прибор TRI-PHASE имеет независимай встроенный 3-х фазный источник переменного напряжения, и соответсвенно подает 3-х фазное напряжение возбуждения на высоковольтные обмотки трансформатора и производит точное измерение результирующего 3-x  фазного напряжения на низковольтных обмотках. Питание прибора происходит от одновазной сети 220-240В переменного напряжения. Прибор имеет максимальное 3-х фазное выходное напряжение 100В, что является уникальным на сегодняшний день и позволяет работать в условиях сильных помех и наводок (на подстанции). Помимо коэффициента трансформации, прибор измеряет ток возбуждения, отклонения угла сдвига фазы между обмотками высокого и низкого напряжения и ошибку определения коэффициента трансформации в процентах.

Схема подключения

Коэффициент трансформации трансформатора
Коэффициент трансформации трансформатора представляет собой отношение количества витков в высоковольтной обмотке к количеству витков в низковольтной обмотке. Для большинства трехфазных

трансформаторов имеет место определенная сложность в сравнении измеренного и номинального значений этого отношения в связи с тем, что для приведения измеренного значения к номинальному требуются коэффициенты, такие например как √3. Прибор TRI PHASE автоматически вводит этот коэффициент в виде, обеспечивающем оператору возможность непосредственного сравнения с номинальным (или предполагаемым) отношением. Встроенное в прибор вычислительное устройство выводит на экран ошибку (в %) в сравнении с номиналом (шильдой) для каждого отвода и каждой обмотки, исключая необходимость в наличие компьютера.

Ток возбуждения
Прибор TRI PHASE обеспечивает точное измерение 3-х фазного тока возбуждения (с точностью до 0,1 мА, макс. 2А), что может помочь в получении информации о состоянии сердечника трансформатора.
Нежелательные циркулирующие токи или случайные замыкания на землю могут увеличить ток возбуждения и указать на наличие проблемы.

Отклонение угла сдвига фазы и его применение
Отклонение угла сдвига фазы, отображаемое либо в градусах (минутах), либо в радианах, представляет собой фазовое соотношение между сигналом по напряжению, подаваемым на высоковольтную обмотку, и сигналом по напряжению, снимаемым с низковольтной обмотки. Отклонение угла сдвига фазы совместно с ошибкой коэффициента трансформации могут быть использованы в качестве низкозатратного метода проверки класса точности всех типов силовых и токовых трансформаторов при «нулевой нагрузке».

Как правило, отклонение угла сдвига фазы по высокой и низкой стороне трансформатора крайне мало. Однако, если имеет место ухудшение состояния или повреждение сердечника трансформатора, отклонение угла сдвига фазы может измениться значительно.

Прибор TRI-PHASE определяет коэффициент трансформации в диапазоне от 0.8 до 15,000. Погрешность измерения составляет 0,1%. Все измерения происходят автоматически без дополнительных настроек или температурной компенсации.

Прибор TRI-PHASE может проводить тестирование практически любого трансформатора, таких как
однофазные, трехфазные, трансформаторы тока, трансформаторы напряжения и регуляторов напряжения. (такие как однофазные, Треугольник-Звезда, Звезда-Треугольник, Треугольник-треугольник или Звезда-Звезда) без необходимости проводить какие либо дополнительные изменения настроек после первичного подключения прибора к тестируемому трансформатору. Также автоматический режим детектирования фазы трансформатора позволяет видеть различные векторные диаграммы трансформаторов.

Уникальной особенностью прибора является возможность тестирования 3-х фазных трансформаторов с фазорегулятором.

Прибор TRI PHASE имеет встроенную базу различных типов трансформаторов,  может автоматически сам определять и испытывать 130 различных типов трансформаторов в соответствии со стандартами ANSI, CEI/IEC. Для дополнительной безопасности Пользователя прибор автоматически перед подачей тестового напряжения на трансформатор проверяет правильность подключения прибора к высокой и низкой стороне.
Три тестирующих переменных напряжения 8В, 40 и 100В позволяют прибору TRI -PHASE  тестировать трансформаторы тока, напряжения и мощности.

Прибор имеет встроенный контроллер ответвлений, что позволяет испытывать сложные 3-х фазные трансформаторы (с множественными переключателями ответвлений и ТТ вводов.

Прибор имеет встроенный принтер для немедленной печати результатов измерения без необходимости использовать дополнительный компьютер.

Спецификация

Коэффициент  трафнсормации : 0. 8 – 15,000
Диапазон и точность коэффициента трафнсормации:

0.8 – 999: ±0.1%, 1,000 – 1,599: ±0.2%, 1,600 – 9,999: ±1%, 10,000 — 15,000:  ±1,5%@ 8 В перем тока
0.8 – 999: ±0.1%, 1,000 – 1,599: ±0.2%, 1,600 – 9,999: ±1%, 10,000 — 15,000:  ±1,5%@ 40 В перем тока
0.8 – 999: ±0.1%, 1,000 – 1,599: ±0.2%, 1,600 – 9,999: ±1%, 10,000 — 15,000:  ±1,5%@ 100 В перем тока

Напряжение возбуждения
3-x ФАЗНОЕ
8В @ 1A, 40В @ 0,2А, или 100В @ 0,1А среднеквадратичное значение, устанавливается автоматически или по выбору оператора

Диапазон и точность тока возбуждения
0 до 2А, ±1мА, ±2% от показаний + 1 цифра

Диапазон и точность отклонения угла сдвига фазы
0-360 градусов, погрешность ±0.2 градуса ( ±1 цифра )

Дисплей: ЖК с подсветкой, графический, 64х128 точек
Принтер: Встроенный
Компьютерный интерфейс: RS-232C , USB, USB  flash порт
Програмное обеспечение: Windows® XP/Vista/ Widows 7 включено в стандартный комплект поставки
Встроенная память: Сохраняет до 112 результатов измерения, каждый  включает шильду, коэффициент трансформации, ток возбуждения и угол сдвига фазы и до 128 тестовых последовательностей

Гарантия: 1 год

Размер    53 cм x 24 cм x 43 cм
Вес    15,8 кг
Питание прибора    100 – 240 В 50/60 Гц (3 Амп)

Комплект поставки
Прибор TRI-PHASE,  комплект проводов 4,5м для тестирования 3-х фазных трансформаторов, один 7,5м удлинительный кабель, кабель питания и заземления, USB кабель, ПО, кейс для кабелей

Трансформаторы тока

Показаны 1-12 из 29

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница 3
• Страница Следующий

Показывать

12 24 36

Сортировать по Позиция наименование товара Цена Позиция

Установить нисходящее направление

Показаны 1-12 из 29

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница 3
• Страница Следующий

Показывать

12 24 36

Сортировать по Позиция наименование товара Цена Позиция

Установить нисходящее направление

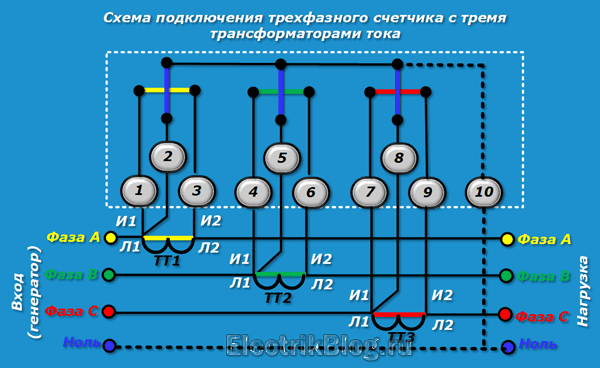

Трансформаторы тока (ТТ) принимают большой ток и уменьшают его до 5 ампер на вторичной обмотке, чтобы его можно было использовать с ваттметром, амперметром или цифровым панельным счетчиком.

Номинал измерительного преобразователя выражается двумя группами чисел, представляющими номинальный ток или напряжение, которые могут быть приложены к его первичной обмотке, и ток или напряжение, которые затем будут индуцироваться во вторичной обмотке. обозначение 600:5 ампер выражает номинал трансформатора тока и означает, что при протекании 600 ампер через первичную обмотку будет протекать 5 ампер через вторичную. Этот выходной ток 5 А вторичной обмотки является стандартным промышленным диапазоном, который доступен в большинстве измерительных приборов и элементов управления с панелью ввода.

Трансформаторы тока могут быть со сплошным сердечником, круглыми или квадратными или с разъемным сердечником с гибким отверстием, позволяющим устанавливать их над проводником без прерывания питания. В этой линейке трансформаторов тока можно контролировать ток на первичных проводниках до 6000 ампер с отверстиями диаметром до 8 дюймов. Они предназначены для внутреннего или наружного применения, полностью герметизированы и покрыты резиной для защиты от влаги, грязи, масла. и корона.Все модели имеют точность +/-1% в их заявленном диапазоне.



GE ITI 202-801 Трансформатор тока CT, внутренний, модель: 202, коэффициент: 800:5 A, однофазный, 10 кВ BIL, 60 Гц

Написать обзор

GE ITI

GE ITI 202-801 Трансформатор тока CT, для установки внутри помещений, модель: 202, коэффициент: 800:5 A, однофазный, 10 кВ BIL, 60 Гц

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Обязательно

Тема отзыва Требуется

Комментарии Обязательно

Сейчас: $740,81

Марка

org/Brand»> ГЭ ИТИ

Артикул:

202-801

Эти измерительные трансформаторы тока оконного типа используются с амперметрами в таких приложениях, как щиты, панели управления и генераторы двигателей.

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

• Описание
• 0 отзывов

Эти измерительные трансформаторы тока оконного типа используются с амперметрами в таких приложениях, как щиты, панели управления и генераторы двигателей. Они могут поставляться с выводами или клеммами и монтажными кронштейнами.

Особенности

• Одобрено UL — номер файла E93779
• Одобрено CSA — номер файла LR89403
• Соответствуют требованиям IEEE C57.13
• Конкретные модели производятся в Канаде ( Measurement Canada) одобрено
• . соответствуют требованиям IEC-44-1
• Высокая точность и допустимая нагрузка
• Удобный монтаж и подключение
• Имеются сертификаты испытаний и заверенные протоколы испытаний

Применение

• Релейная и измерительная

Общие характеристики:

• Частота: 50-400 Гц 9001 2
• Уровень изоляции: 600 В, 10 кВ BIL, полная волна
• Диаметр окна: 2,50″, 3,50 дюйма, 4,88 дюйма, 5,25 дюйма, 4,50 дюйма
• Доступен в нескольких соотношениях (MR)

Основные характеристики продукта:

• CT
• Для помещений
• Модель: 202
• Коэффициент: 800:5 A
• Однофазный
• 10 кВ BIL
• 60 Гц
• Одинарный коэффициент
• Класс реле: C100
• Класс измерения: 0.
