Электрический сигнал

Сигнал — это физический процесс, содержащий в себе некоторую информацию. На практике чаще всего используются электрические сигналы. При этом носителем информации является изменяющиеся во времени ток или напряжение в электрической цепи. Электрические сигналы легче обрабатывать, чем другие, они хорошо передаются на большие расстояния. Математическая модель представления сигнала, как функции времени, является основополагающей концепцией теоретической радиотехники, оказавшейся плодотворной как для анализа, так и для синтеза радиотехнических устройств и систем. В радиотехнике альтернативой сигналу, который несет полезную информацию, является шум — обычно случайная функция времени, взаимодействующая (например, путем сложения) с сигналом и искажающая его. Основной задачей теоретической радиотехники является извлечение полезной информации из сигнала с обязательным учетом шума.

Выделяют аналоговые, дискретные, квантованные и цифровые сигналы.

Содержание 1 Аналоговый сигнал (АС) 2 Дискретный сигнал 3 Квантованный сигнал 4 Цифровой сигнал 5 См. также

Аналоговый сигнал (АС)

Аналоговый сигнал

Основная статья: Аналоговый сигнал

Большинство сигналов имеют аналоговую природу, то есть изменяются непрерывно во времени и могут принимать любые значения на некотором интервале. Аналоговые сигналы описываются некоторой математической функцией времени.

Пример АС — гармонический сигнал — s(t) = A·cos(ω·t + φ).

Аналоговые сигналы используются в телефонии, радиовещании, телевидении. Ввести такой сигнал в компьютер и обработать его невозможно, так как на любом интервале времени он имеет бесконечное множество значений, а для точного (без погрешности) представления его значения требуются числа бесконечной разрядности. Поэтому необходимо преобразовать аналоговый сигнал так, чтобы можно было представить его последовательностью чисел заданной разрядности.

Дискретный сигнал

Дискретный сигнал

Основная статья: Частота дискретизации

Дискретизация аналогового сигнала состоит в том, что сигнал представляется в виде последовательности значений, взятых в дискретные моменты времени. Эти значения называются отсчетами. Δt называется интервалом дискретизации.

Квантованный сигнал

Квантованный сигнал

Основная статья: Квантование (обработка сигналов)

При квантовании вся область значений сигнала разбивается на уровни, количество которых должно быть представлено в числах заданной разрядности. Расстояния между этими уровнями называется шагом квантования  Δ. Число этих уровней равно N (от 0 до N-1). Каждому уровню присваивается некоторое число. Отсчеты сигнала сравниваются с уровнями квантования и в качестве сигнала выбирается число, соответствующее некоторому уровню квантования.

Каждый уровень квантования кодируется двоичным числом с n разрядами. Число уровней квантования N и число разрядов n двоичный чисел, кодирующих эти уровни, связаны соотношением n ≥ log₂(N).

Цифровой сигнал

Цифровой сигнал

Основная статья: Цифровой сигнал

Для того чтобы представить аналоговый сигнал последовательностью чисел конечной разрядности, его следует сначала превратить в дискретный сигнал, а затем подвергнуть квантованию. В результате сигнал будет представлен таким образом, что на каждом заданном промежутке времени известно приближённое (квантованное) значение сигнала, которое можно записать целым числом. Если записать эти целые числа в двоичной системе, получится последовательность нулей и единиц, которая и будет являться цифровым сигналом.

См. также

• АЦП
• Отношение сигнал/шум

Wikimedia Foundation. 2010.

Игры ⚽ Нужен реферат?

• Электрический счетчик
• Электрический счётчик

Полезное

Электрический сигнал | это.

.. Что такое Электрический сигнал?

ТолкованиеПеревод

Электрический сигнал

Сигнал — это физический процесс, содержащий в себе некоторую информацию. На практике чаще всего используются электрические сигналы. При этом носителем информации является изменяющиеся во времени ток или напряжение в электрической цепи. Электрические сигналы легче обрабатывать, чем другие, они хорошо передаются на большие расстояния. Математическая модель представления сигнала, как функции времени, является основополагающей концепцией теоретической радиотехники, оказавшейся плодотворной как для анализа, так и для синтеза радиотехнических устройств и систем. В радиотехнике альтернативой сигналу, который несет полезную информацию, является шум — обычно случайная функция времени, взаимодействующая (например, путем сложения) с сигналом и искажающая его. Основной задачей теоретической радиотехники является извлечение полезной информации из сигнала с обязательным учетом шума.

Выделяют аналоговые, дискретные, квантованные и цифровые сигналы.

Содержание 1 Аналоговый сигнал (АС) 2 Дискретный сигнал 3 Квантованный сигнал 4 Цифровой сигнал 5 См. также

Аналоговый сигнал (АС)

Аналоговый сигнал

Основная статья: Аналоговый сигнал

Большинство сигналов имеют аналоговую природу, то есть изменяются непрерывно во времени и могут принимать любые значения на некотором интервале. Аналоговые сигналы описываются некоторой математической функцией времени.

Пример АС — гармонический сигнал — s(t) = A·cos(ω·t + φ).

Аналоговые сигналы используются в телефонии, радиовещании, телевидении. Ввести такой сигнал в компьютер и обработать его невозможно, так как на любом интервале времени он имеет бесконечное множество значений, а для точного (без погрешности) представления его значения требуются числа бесконечной разрядности.

Поэтому необходимо преобразовать аналоговый сигнал так, чтобы можно было представить его последовательностью чисел заданной разрядности.

Дискретный сигнал

Дискретный сигнал

Основная статья: Частота дискретизации

Дискретизация аналогового сигнала состоит в том, что сигнал представляется в виде последовательности значений, взятых в дискретные моменты времени. Эти значения называются отсчетами. Δt называется интервалом дискретизации.

Квантованный сигнал

Квантованный сигнал

Основная статья: Квантование (обработка сигналов)

При квантовании вся область значений сигнала разбивается на уровни, количество которых должно быть представлено в числах заданной разрядности. Расстояния между этими уровнями называется шагом квантования  Δ. Число этих уровней равно N (от 0 до N-1). Каждому уровню присваивается некоторое число. Отсчеты сигнала сравниваются с уровнями квантования и в качестве сигнала выбирается число, соответствующее некоторому уровню квантования. Каждый уровень квантования кодируется двоичным числом с n разрядами. Число уровней квантования N и число разрядов n двоичный чисел, кодирующих эти уровни, связаны соотношением n ≥ log

2(N).

Цифровой сигнал

Цифровой сигнал

Основная статья: Цифровой сигнал

Для того чтобы представить аналоговый сигнал последовательностью чисел конечной разрядности, его следует сначала превратить в дискретный сигнал, а затем подвергнуть квантованию. В результате сигнал будет представлен таким образом, что на каждом заданном промежутке времени известно приближённое (квантованное) значение сигнала, которое можно записать целым числом. Если записать эти целые числа в двоичной системе, получится последовательность нулей и единиц, которая и будет являться цифровым сигналом.

См. также

• АЦП
• Отношение сигнал/шум

Wikimedia Foundation. 2010.

Игры ⚽ Нужно сделать НИР?

• Электрический счетчик
• Электрический счётчик

Полезное

Сигналы в электронике — аналоговые и цифровые типы сигналов

• Калькуляторы
• Задачи проектирования

Войти

Добро пожаловать! Войдите в свою учетную запись

ваше имя пользователя

ваш пароль

Забыли пароль?

Создать учетную запись

Политика конфиденциальности

Зарегистрироваться

Добро пожаловать!Зарегистрируйте аккаунт

ваш адрес электронной почты

ваше имя пользователя

Пароль будет отправлен вам по электронной почте.

Политика конфиденциальности

Восстановление пароля

Восстановить пароль

ваш адрес электронной почты

Поиск

Изменено: 8 февраля 2021 г.

Категория статей

Содержание

Электрические сигналы (в электронике) – различные напряжения и токи в электрической сети, называемые электрической «схемой» или «устройством», которые можно далее описать как процесс изменения определенной физической величины или состояния физического объекта в течение определенного периода времени. Используются с целью визуализации, регистрации и передачи сообщений (информации). Сигнал может быть носителем различной информации, например. электрические, магнитные и акустические сигналы и содержит информационный параметр, например. амплитуда, частота или ширина импульса. В электронике наиболее важными сигналами являются изменения электрического заряда, тока, напряжения и электромагнитного поля. Они используются для анализа поведения электронных схем или для измерения изменяющихся электрических величин.

Периодический сигнал

Периодический сигнал — это сигнал, который повторяется в одних и тех же неизменных интервалах времени. Эти интервалы называются периодами сигнала с символом «Т».

Рис. 1. Пример периодической формы сигнала

Сигналы в электронике – Подразделение

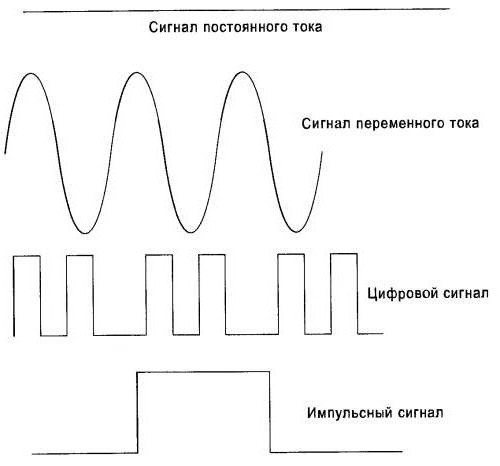

Самым основным разделением электрических сигналов является разделение на аналоговые и цифровые сигналы. В электронике мы различаем несколько типов сигналов, к которым относятся:

• Аналоговые сигналы – непрерывные по значениям и времени,
• Цифровые сигналы – дискретные по значениям и времени,
• Дискретные сигналы – непрерывные по значениям, дискретные по времени,
• Квантованные сигналы – дискретные по значениям, непрерывные во времени.

Рис. 2. Пример преобразования сигнала из аналогового в цифровой вид. Так работает аналого-цифровой преобразователь (АЦП).

Сигналы в электронике – основные параметры

Наиболее важные параметры электронных сигналов:

• Среднее значение сигнала ,
• Среднее значение сигнала в определенном диапазоне ,
• Энергия сигнала ,
• Мощность сигнала ,
• Средняя мощность сигнала в определенном диапазоне .

Сигналы в электронике – Аналоговые сигналы

Синусоидальный сигнал – Описание

Синусоидальный сигнал  (волна) – непрерывная периодическая волна, описываемая двумя параметрами: амплитудой и частотой. Следующее уравнение описывает синусоидальный сигнал:

Если предположить, что ω = 2πf , то синусоидальный сигнал можно описать следующей формулой:

Квадратное (СКЗ) значение напряжения В Среднеквадратичное значение или размах напряжения V pp используется. Среднеквадратичное значение равно пиковому напряжению, умноженному на √2:

Значение размаха равно удвоенному значению амплитуды при расчете энергии или мощности. При измерении электрического напряжения и силы тока мультиметры обычно показывают среднеквадратичное значение.

Рис. 3. Пример синусоиды

Прямоугольный сигнал – Описание

Прямоугольный сигнал  (волна) – аналогичен синусоиде, описывается двумя параметрами: амплитудой и частотой, с той разницей, что среднеквадратичное значение напряжения для прямоугольной волны равно ее амплитуде. Частота «f» часто заменяется периодом «T», который равен:

Прямоугольный сигнал состоит из нарастающего фронта, высокого уровня, спадающего фронта и низкого уровня. Квадратные сигналы можно «обычно увидеть» только с положительными половинами, что означает, что низкий уровень сигнала близок к 0 В.

Прямоугольные сигналы используются как в цифровой электронике, так и на границе с аналоговыми электронными системами, такими как компараторы, преобразователи АЦП (аналого-цифровой преобразователь) или ЦАП (цифро-аналоговый преобразователь).

В действительности форма волны отличается от идеальной формы склона, так как в действительности невозможно быть полностью перпендикулярным, но близко к .

Рис. 4. Пример идеальной прямоугольной волныРис. 5. Пример реального прямоугольного сигнала

Треугольный сигнал — описание

Треугольный сигнал  – треугольная волна, линейно нарастающая и падающая с определенной скоростью. Его можно получить (очень упрощенным способом) путем интегрирования прямоугольного сигнала.

Рис. 6. Пример треугольной волны

Пилообразный сигнал – описание

Пилообразный сигнал  (волна) – как следует из названия, напоминает форму зуба пилы. Этот сигнал имеет линейную форму – напряжение изменяется с фиксированной скоростью до определенного значения и периодически повторяется.

Рис. 7. Пример пилообразного сигнала

Шумовой сигнал – описание

Шум  – это неотъемлемая составляющая каждого сигнала, обычно нежелательная в электронных схемах.

Рис. 8. Пример шумового сигнала

Импульсный сигнал – Описание

Импульсные сигналы – большинство из них не являются периодическими сигналами. Они описываются двумя параметрами: амплитудой и шириной этих импульсов. Импульсные сигналы делятся на положительные и отрицательные. В случае цифровой электроники нам также потребуется анализировать периодические импульсы, которые далее описываются частотой и коэффициентом наполненности.

Рис. 9. Пример прямоугольного импульсаРис. 10. Примеры положительных импульсов Рис. 11. Примеры отрицательных импульсов

Единичные шаги и пиковые сигналы – Описание

Единичные шаги и пиковые сигналы – можно констатировать, что эти сигналы практически не используются в электронных системах, но используются для их описания и анализа.

Рис. 12. Пример единичного шага – часть квадратного сигналаРис. 13. Пример пикового сигнала – очень узкий импульс

Сигналы в электронике – цифровые сигналы

На следующем рисунке показан цифровой сигнал, состоящий из четырех 3-битных слов в двоичном коде.

Рис. 14. Пример цифрового сигнала – двоичный код
