Работа и мощность электрического тока – УчМет
Организационная информация | ||
Тема урока | Работа и мощность тока | |
Предмет | Физика | |
Класс | 8 класс | |
Автор урока (ФИО, должность) | Яналиев Дильнур Зиннурович, учитель физики | |
Образовательное учреждение | МАОУ «Ачирская СОШ» | |
Район | Тобольский | |
Методическая информация | ||
Тип урока | Изучение нового материала | |
Цель урока | ||
Задачи урока | 1. навыки нахождения работы и мощности электрического тока. 2) Развить познавательный интерес учащихся в процессе экспериментально-практической деятельности. 3) Воспитать добросовестное отношение к учебному труду, самостоятельности и ответственности за свои действия. | |
Необходимое оборудование и материалы | Компьютер с колонками, проектор, презентация PPT, классная доска, | |
Сформировать экспериментально-практические
умения иЗдравствуйте! Я очень рад видеть вас всех. Сегодня у нас с вами не совсем обычный урок. Мы с вами займемся изучением темы , название которого вы попробуете угадать немножечко попозже
Итак при изучении данной темы вам необходимы будут знания которые вы получили на прошлых уроках и знания полученные в курсе физики 7
Все готовы?
Тогда в путь.
Проверим ваши знания
Фронтальный опрос-
-Что называют электрическим током(упорядоченное движение заряженных частиц)
-Единицей электрического сопротивления является (Ом)
— Сформулируйте Закон Ома для участка цепи…(Сила тока на участке цепи прямо пропорционально напряжению и обратно пропорционально сопротивлению)
— какие виды соединения проводников вам известны (последовательное и параллельное)
— Что представляет собой последовательное соединение проводников( это такое соединение при котором конец первого проводника соединяют с началом второго, конец второго с началом третьего)
— Что представляет собой параллельное соединение проводников(это соединение проводников при котором начала всех проводников присоединяют к одной точке электрической цепи а их конце к другой
-Электрическое напряжение измеряется…(Вольт)
-Амперметр включается в цепь….(последовательно)
— Вольтметр включается в цепь
….
.(параллельно)
— Сила тока – это….( физическая величина , равная отношению количества заряда , прошедшего через некоторую поверхность за время , к величине этого промежутка времени
Каким прибором измеряется сила тока измеряется…(Амперметром)
— Перечислите, какие действия оказывает электрический ток (химическое, магнитное, тепловое и световое
Молодцы вот вы и справились.
II. Изучение нового материала
Как вы уже сказали электрический ток оказывает химическое, магнитное, тепловое и световое действие. Так например вы уже знаете что в любом источнике электрического тока происходит превращение какого либо вида энергии в электрическую, так к примеру в батарейке химическая энергия превращается в электрическую. В электрической цепи электрическая энергия превращается в друге вида энергий: тепловую в нагревательных приборах, механическую в электродвигателях. Как вы думаете ток при этих превращениях совершает работу? (да совершает)
Можете вы
привести примеры , где ток совершает
работу? (вентилятор, миксер, электрический
чайник и т.
д.
Как вы думаете какая будет тема нашего урока (Работа электрического тока)
Да молодцы темой нашего сегодняшнего урока будет Работа и мощность электрического тока
Запишите пожалуйста в тетрадях число и тему урока
Чтобы определить какую работу совершает электрический ток необходимо ответить на несколько вопросов
1. Что такое напряжение?
Напряжение показывает, какая работа совершается электрическим током по перемещению электрического заряда: U=А/q
2. Что такое сила тока?
Сила тока показывает, какой электрический заряд проходит через поперечное сечение проводника за единицу времени: I=q/t.
Из приведенных выше формул следует:
A = U q
q = I t

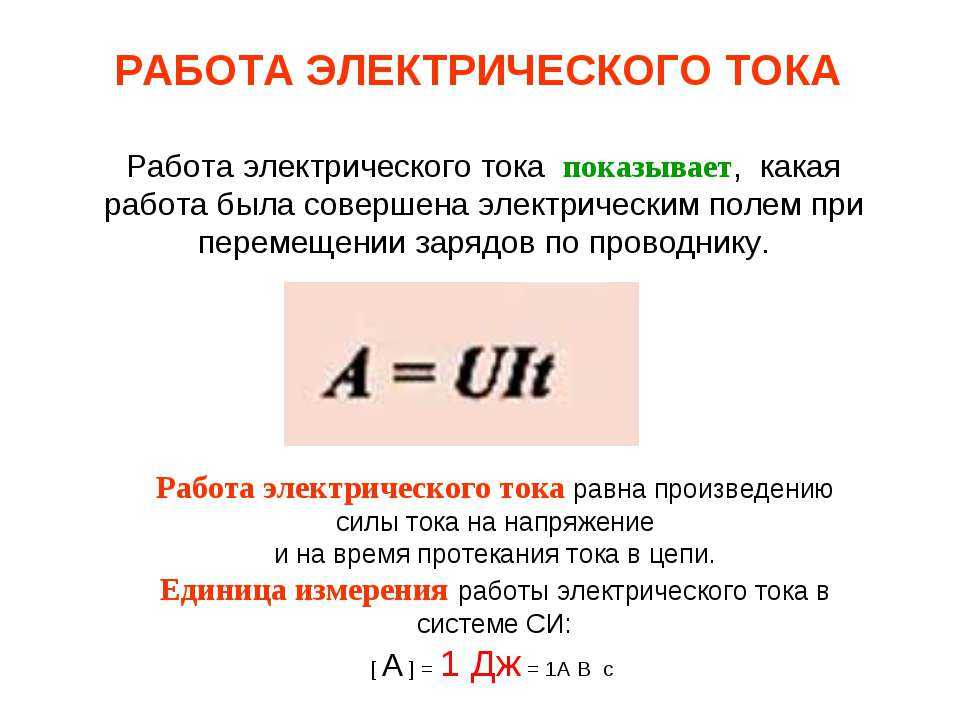

Подставив (1) в (2), получим: A = U I t
Работа электрического тока на участке
цепи равна произведению напряжения на
концах этого участка на силу тока и на
время, в течение которого совершалась
работа.
Единицы измерения работы – Дж (джоуль).
1 Дж = 1В*1А*1с
Таким образом, для измерения работы необходимо три прибора: амперметр, вольтметр и часы.
Значит работу тока (или израсходованную на совершение этой работы электроэнергию) измеряют с помощью специального прибора – электрического счетчика (При прохождении тока через счетчик внутри него начинает вращаться легкий алюминиевый диск. Скорость его вращения пропорциональна силе тока и напряжению)
Но одинаковую работу можно совершить за различное время. Например, нагрев воды электрическим чайником старой и новой модели.
Как вы уже знаете из курса физики 7 класса – МОЩНОСТЬ
мощность равна отношению работы к промежутку времени, за который эта работа совершена
Мощность обозначается буковой N или Р запишите пожалуйста у себя в тетрадях
P=A/t , так как A=UIt, отсюда
P=UIt /t=UI.
P=UI
Мощность тока равна произведению напряжения на силу тока в цепи
Единицей измерения мощности является 1 Вт, существуют еще другие единицы измерения это гВт и кВт
3)Закрепление изученного
Давайте решим задачи для закрепления и проверим как вы усвоили материал
1. Какую работу совершает электрический ток в электродвигателе за 30 минут, если сила тока в цепи 0,5 А, а напряжение на клеммах двигателя 12 В.
t=30мин = 1800сек
I = 0.5 А
U = 12 В
А = UIt = 1800*0.5*12 = 10800 Дж = 10,8кДж
2. Напряжение на спирали лампочки от карманного фонаря равно 3,5 В сопротивление спирали 14 Ом. Какую работу совершает ток в лампочке за 5 мин
t=5мин = 300сек
R = 14 Ом
U = 3,5 В
I=U/R отсюда I = 3.5/14 = 0,25 А
А = UIt = 3,5*0,25*300 = 262,5 Дж
3. В цепь напряжением 127 В включена электрическая лампа, сила тока в которой 0,6 А. Найдите мощность тока в лампе.
U = 127 В
I
= 0.
6 А
P — ?
P = UI Отсюда P = 127 * 0.6 = 76.2 Вт
4. Электроплитка рассчитана на напряжение 220 В и силу тока 3 А. Определите мощность тока в электроплитке
U = 220 В
I = 3А
P — ?
P = UI Отсюда P = 220 * 3 = 660 Вт
4. Проверка усвоения материала.
— Что такое работа электрического тока
— Какой буквой обозначается работа
— По какой формуле можно высчитать работу тока
— Единица измерения работы тока
— Что такое мощность электрического тока
— Какой буквой обозначается мощность
— По какой формуле можно высчитать мощность тока
— Единица измерения мощности тока
Вопрос | Работа электрического тока | Мощность электрического тока |
Обозначение |
|
|
Формула расчёта | ||
Единица измерения |
|
|
Обозначение единицы измерения |
|
|
Вопрос | Работа электрического тока | Мощность электрического тока |
Обозначение | А | Р |
Формула расчёта | А=UIt | Р=UI |
Единица измерения | Джоуль | Ватт |
Обозначение единицы измерения | 1 Дж=1В*1А*1с | 1Вт=1В*1А |
Рефлексия
Перед вами три разноцветных прямоугольника
Прошу вас прикрепить к доске тот цвет который для вас предпочтительнее
Зеленый – на уроке усвоил все
Желтый — на уроке что то пропустил
Красный – на уроке не усвоил ничего
Домашнее задание:§§50-52 , упражнение 26(3), 27 (4)Выяснить наличие электроприборов дома и их мощность
Урока время истекло
Я вам ребята благодарна
За то, что встретили тепло
И поработали ударно
Использованная литература:
1.
Зорин Н.И.
Элективный курс «Элементы биофизики».
– М.:ВАКО, 2007.-160с
2. Горлова Л.А. Интегрированные уроки физики: 7-11 классы. – М.:ВАКО,2009.-144с.
3. Пёрышкин А.В. Учебник по физике: 7 класс.- м.: Дрофа, 2009.-191с.
Ресурсы
В Международной системе (СИ) для измерения физических величин используется семь основных единиц.
Единицы:
- ампер – единица измерения электрического тока (обозначение ампера А , обозначение тока I )
- ньютон – единица силы (обозначение Н )
- метр – единица длины (обозначение м )
- кельвин – единица термодинамической температуры (обозначение K )
- килограмм – единица массы (обозначение кг )
- паскаль – единица измерения давления (символ Па )
- секунда – единица времени (символ с ).
Производные единицы
Блок | Единица для | Символ | Описание |
|---|---|---|---|
| кулон | электрический заряд | С | Количество электрического заряда, переносимого каждую секунду током в один ампер (номинально равно 6,24 x 1018 электронов) |
| фарад | емкость | Ф | Емкость, существующая между двумя пластинами конденсатора, если перенос одного кулона с одной пластины на другую создает разность потенциалов в один вольт |
| Генри | индуктивность | Ч | Если скорость изменения тока в цепи составляет один ампер в секунду, а результирующая электродвижущая сила равна одному вольту, то индуктивность цепи равна одному генри |
| Гц | частота | Гц | Количество периодических колебаний в секунду |
| джоуль | энергия и работа | Дж | Работа в один джоуль необходима для перемещения одного кулона через разность электрических потенциалов в один вольт |
| Ом | сопротивление | Ом | Если устройство рассеивает один ватт мощности при протекающем через него токе в один ампер, его сопротивление составляет один Ом (R = P/I 2 ) |
| вольт | разность потенциалов или напряжение | В | Разность потенциалов, существующая между двумя точками на проводнике с током в один ампер, когда рассеиваемая мощность составляет один ватт |
| Вт | мощность | Вт | Мощность, используемая при расходе энергии со скоростью один джоуль в секунду |
Доли и кратные единицы
Бывают случаи, когда нам нужно измерить очень большие или очень маленькие количества электрической величины.
Это может привести к числу, состоящему из шести или более цифр, например, 1 000 000 или 0,000001.
Чтобы упростить эти числа, мы используем префиксы, например, 5 миллионов Ом можно записать как 5 000 000 Ом или упростить до 5 МОм. М — это символ мега , что является приставкой, означающей «миллион».
В следующей таблице перечислены префиксы, которые вы, вероятно, будете использовать.
Префикс | Символ | Значение | Значение | Коэффициент |
|---|---|---|---|---|
| нано | нет | 1 000 000 000 -й | 0,000 000 001 | 10 -9 |
| микро | и | 1 000 000 тыс. | 0,000 001 | 10 -6 |
| милли | м | 1000 тыс. | 0,001 | 10 -3 |
| санти* | с | 100 -й | 0,01 | 10 -2 |
| деци* | д | 10 -й | 0,1 | 10 -1 |
| кг | к | 1000 x | 1000 | 10 3 |
| мега | М | 1 000 000 х | 1 000 000 | 10 6 |
| гига | Г | 1 000 000 000 х | 1 000 000 000 | 10 9 |
Первые пять префиксов являются дольными , т.
е. они меньше по значению, чем основная единица. Остальные префиксы кратно , и они имеют большее значение, чем базовая единица.
*сенти и деци используются только по отношению к метру, единице измерения.
Примеры дольных и кратных:
- нано – 33 нВ равно 0,000000033 вольта
- микро – 33 мкВ равно 0,000033 вольта
- милли – 33 мВ равно 0,033 вольта
- кг – 33кВ равно 33000 вольт
- мега — 33 МВ равно 33 000 000 вольт
- гига – 33ГВ равно 33 000 000 000 вольт.
Расчеты с дольными и кратными единицами
При выполнении расчетов со смешанными величинами (любая комбинация основных, кратных или дольных единиц) все величины должны быть преобразованы в основные единицы.
Преобразование выполняется путем перемещения десятичной точки влево или вправо в зависимости от коэффициента, как показано в таблице выше.
Для преобразования 33 нВ в вольт :
- 33 умножается на 0,000 000 001, чтобы получить 0,000000033 В (десятичная точка в числе 33,0 переместилась на девять разрядов влево).
Чтобы преобразовать 33 мВ в вольт :
- 33 умножить на 0,001, чтобы получить 0,033 В (десятичная точка переместилась на три знака влево в числе 33,0).
Чтобы преобразовать 33GV в вольт :
- 33 умножается на 1 000 000 000, чтобы получить 33 000 000 000 В (десятичная точка переместилась на девять знаков вправо в числе 33,0).
Правило преобразования:
- кратное к основанию – переместить десятичную точку влево
- кратное основанию — переместить запятую справа от .
При считывании значения, отображаемого на электрическом счетчике (в частности, на мультиметре), отображаемое на счетчике значение может быть базовым, кратным или дробным.
Электрические измерительные приборы – рабочее обучение на авиабазе Кендрия Видьялая, Аккулам, Тривандрам
Цель: Изучение различных электрических измерительных устройств.
Необходимые материалы: Различные измерительные приборы, такие как амперметр, вольтметр, омметр, счетчик энергии и т. д.
Теория:
Амперметр: Амперметр используется для измерения электрического тока. Сила тока измеряется в единицах Ампер. Существуют амперметры переменного тока и амперметры постоянного тока, которые можно использовать для измерения переменного и постоянного тока.
ЗАПЧАСТИ И МАТЕРИАЛЫ
- 6-вольтовая батарея
- Лампа накаливания 6 В
Основные компоненты конструкции схемы, такие как макетная плата, клеммная колодка и перемычки, также считаются доступными с этого момента, оставляя только компоненты и материалы, уникальные для проекта, перечисленные в разделе «Детали и материалы».
ЦЕЛИ ОБУЧЕНИЯ
- Как измерить ток мультиметром
- Как проверить внутренний предохранитель мультиметра
- Выбор правильного диапазона измерения
СХЕМАТИЧЕСКАЯ ДИАГРАММА
ИНСТРУКЦИИ
Ток является мерой скорости «потока» электронов в цепи.
Он измеряется в амперах, называемых просто «Ампер» (А).
Наиболее распространенный способ измерения тока в цепи — разомкнуть цепь и вставить «амперметр» последовательно (в линию) с цепью, чтобы все электроны, протекающие по цепи, также проходили через измеритель. Поскольку измерение тока таким образом требует, чтобы измеритель был частью цепи, это более сложный тип измерения, чем измерение напряжения или сопротивления.
Некоторые цифровые счетчики, такие как устройство, показанное на рисунке, имеют отдельный разъем для подключения красного штекера измерительного провода при измерении тока. Другие измерители, как и большинство недорогих аналоговых измерителей, используют те же разъемы для измерения напряжения, сопротивления и силы тока. Обратитесь к руководству пользователя для конкретной модели измерителя, которой вы владеете, для получения подробной информации об измерении тока.
Когда амперметр включен последовательно с цепью, в идеальном случае он не падает при протекании тока.
Другими словами, он действует как кусок проволоки с очень небольшим сопротивлением от одного тестового щупа к другому. Следовательно, амперметр будет действовать как короткое замыкание, если его подключить параллельно (через клеммы) к существенному источнику напряжения. Если это сделать, произойдет скачок тока, что может привести к повреждению счетчика:
Вольтметр:- Используется для измерения напряжения или разности потенциалов. Существуют вольтметры переменного тока и вольтметры постоянного тока, используемые для измерения напряжения переменного и постоянного тока. Вольтметр подключается параллельно нагрузке.
ЧАСТИ И МАТЕРИАЛЫ
- Мультиметр, цифровой или аналоговый
- Аккумуляторы в ассортименте
- Один светодиод (каталожный номер Radio Shack 276-026 или аналогичный)
- Небольшой «любительский» двигатель с постоянными магнитами (каталожный номер Radio Shack 273-223 или аналогичный)
- Две перемычки с концами типа «крокодил» (каталог Radio Shack № 278-1156, 278-1157 или аналогичный)
Мультиметр – это электрический прибор, способный измерять напряжение, силу тока и сопротивление.
Цифровые мультиметры имеют цифровые дисплеи, как и цифровые часы, для отображения величины напряжения, тока или сопротивления. Аналоговые мультиметры показывают эти величины с помощью движущейся стрелки над печатной шкалой.
Аналоговые мультиметры, как правило, дешевле, чем цифровые мультиметры, и более полезны в качестве учебных инструментов для начинающих изучать электричество. Я настоятельно рекомендую приобрести аналоговый мультиметр перед покупкой цифрового мультиметра, но в конечном итоге иметь оба в своем наборе инструментов для этих экспериментов.
ЦЕЛИ ОБУЧЕНИЯ
- Как измерять напряжение
- Характеристики напряжения: существующее между двумя точками
- Выбор правильного диапазона измерения
ИЛЛЮСТРАЦИЯ
Напряжение – это мера электрического «толчка», готового заставить электроны двигаться через проводник. С научной точки зрения, это удельная энергия на единицу заряда, математически определяемая как джоули на кулон.
Это аналогично давлению в жидкостной системе: сила, которая перемещает жидкость по трубе, измеряется в вольтах (В).
Ваш мультиметр должен поставляться с некоторыми основными инструкциями. Прочтите их хорошенько! Если ваш мультиметр цифровой, для его работы потребуется небольшая батарейка. Если он аналоговый, ему не нужна батарейка для измерения напряжения.
Некоторые цифровые мультиметры автоматически выбирают диапазон. Измеритель с автоматическим выбором диапазона имеет только несколько положений селекторного переключателя (циферблата). Измерители с ручным диапазоном имеют несколько различных положений селектора для каждой основной величины: несколько для напряжения, несколько для тока и несколько для сопротивления. Автоматический выбор диапазона обычно используется только в более дорогих цифровых счетчиках и относится к ручному диапазону, как автоматическая коробка передач к механической коробке передач в автомобиле. Измеритель с автоматическим выбором диапазона «переключает передачи» автоматически, чтобы найти наилучший диапазон измерения для отображения конкретной измеряемой величины.
Установите селекторный переключатель мультиметра в максимально доступное положение «DC volt». Мультиметры с автоматическим выбором диапазона могут иметь только одно положение для напряжения постоянного тока, и в этом случае вам необходимо установить переключатель в это одно положение. Прикоснитесь красным щупом к положительной (+) стороне батареи, а черным щупом — к отрицательной (-) стороне той же батареи. Измеритель теперь должен предоставить вам какую-то индикацию. Поменяйте местами соединения измерительного щупа с батареей, если показания измерителя отрицательные (на аналоговом измерителе отрицательное значение отображается стрелкой, отклоняющейся влево, а не вправо).
Если ваш измеритель относится к типу с ручным диапазоном, и селекторный переключатель установлен в положение высокого диапазона, индикация будет маленькой. Переместите селекторный переключатель на следующее более низкое значение диапазона напряжения постоянного тока и снова подключите аккумулятор. Индикация теперь должна быть более четкой, о чем свидетельствует большее отклонение стрелки (стрелки) аналогового измерителя или более активные цифры на дисплее цифрового измерителя.
Для достижения наилучших результатов переместите селекторный переключатель в положение наименьшего диапазона, которое не «выходит за пределы диапазона» измерителя. Аналоговый измеритель с завышенным диапазоном называется «привязанным», поскольку стрелка будет вынуждена полностью сместиться к правой стороне шкалы, за пределами значения шкалы полного диапазона. Цифровой измеритель с завышенным диапазоном иногда отображает буквы «OL» или серию пунктирных линий. Это указание зависит от производителя.
Что произойдет, если вы прикоснетесь измерительным щупом только к одному концу батареи? Как счетчик должен быть подключен к батарее, чтобы обеспечить показание? Что это говорит нам об использовании вольтметра и природе напряжения? Существует ли такое понятие, как напряжение «в» одной точке?
Обязательно измерьте батареи нескольких размеров и узнайте, как выбрать на мультиметре наилучший диапазон напряжения, чтобы получить максимальные показания без превышения диапазона.
Теперь переключите мультиметр на самый низкий доступный диапазон постоянного напряжения и прикоснитесь измерительными щупами мультиметра к клеммам (проводным выводам) светодиода (LED).
Светодиод предназначен для получения света при питании от небольшого количества электричества, но светодиоды также генерируют напряжение постоянного тока при воздействии света, что-то вроде солнечного элемента. Направьте светодиод на яркий источник света с подключенным к нему мультиметром и обратите внимание на показания мультиметра:
Батареи вырабатывают электрическое напряжение в результате химических реакций. Когда батарея «умирает», она исчерпала свой первоначальный запас химического «топлива». Однако светодиод не использует внутреннее «топливо» для генерации напряжения; скорее, он преобразует оптическую энергию в электрическую энергию. Пока есть свет для освещения светодиода, он будет производить напряжение.
Другой источник напряжения за счет преобразования энергии в генератор. Небольшой электродвигатель, указанный в списке «Детали и материалы», работает как электрический генератор, если его вал вращается под действием механической силы. Подключите вольтметр (ваш мультиметр, настроенный на функцию «вольт») к клеммам двигателя так же, как вы подключили его к клеммам светодиода, и вращайте вал пальцами.
Счетчик должен показывать напряжение посредством отклонения стрелки (аналоговый) или числового считывания (цифровой).
Если вам трудно удерживать оба измерительных щупа в соединении с клеммами двигателя, одновременно вращая вал пальцами, вы можете использовать «перемычки» типа «крокодил»:
Определите взаимосвязь между напряжением и частотой вращения вала генератора. ? Измените направление вращения генератора и обратите внимание на изменение показаний счетчика. Когда вы меняете направление вращения вала, вы меняете полярность напряжения, создаваемого генератором. Вольтметр указывает полярность направлением стрелки (аналоговый) или знаком цифровой индикации (цифровой). Когда красный щуп положительный (+), а черный щуп отрицательный (-), прибор регистрирует напряжение в нормальном направлении. Если приложенное напряжение имеет обратную полярность (отрицательное на красном и положительное на черном), индикатор покажет «обратно».
Омметр: используется для измерения сопротивления.
Единицей измерения сопротивления является Ом (Ом).
Счетчик энергии: Используется для измерения потребления энергии в бытовом и промышленном секторах. Единицей измерения электрической энергии является кВтч (киловатт-час).
Измерение электрического тока
Как измерить электрический ток, напряжение и сопротивление в цепи с помощью мультиметра
Нравится:
Нравится Загрузка…
Знакомые вам термины в сфере электричества | Алкоа, Теннесси
Вольт
Единица электродвижущей силы. Это сила, необходимая для подачи постоянного тока в один ампер через сопротивление в один ом. Электрические системы большинства домов и офисов имеют напряжение 120 вольт.
Напряжение цепи
Электрическое напряжение цепи, измеряемое в вольтах. Обычно номинальный номинал, основанный на максимальной нормальной эффективной разности потенциалов между любыми двумя проводниками цепи.
Электроэнергетика
Любое лицо или государственное учреждение с монопольным правом (включая любой муниципалитет), которое продает электроэнергию конечным потребителям; этот термин включает Управление долины Теннесси, но не включает другое Федеральное агентство по маркетингу электроэнергии (из EPAct).
Электричество
Свойство основных частиц материи. Форма энергии, обладающая магнитным, лучистым и химическим действием. Электрический ток создается потоком заряженных частиц (электронов).
Энергия
Способность выполнять работу. К видам энергии относятся: тепловая, механическая, электрическая и химическая. Энергия может быть преобразована из одной формы в другую.
Трансформатор
Устройство, которое за счет электромагнитной индукции, но без использования движущихся частей, преобразует переменную или прерывистую электрическую энергию в одной цепи в энергию аналогичного типа в другой цепи, обычно с измененными значениями напряжения и тока.
Солнечная энергия
Тепло и свет, излучаемые солнцем.
Подстанция
Устройство, которое повышает или понижает напряжение в линиях электропередач. Напряжение повышается там, где мощность передается по линиям электропередачи на большие расстояния. он снижается там, где мощность должна поступать на местные распределительные линии.
Ископаемое топливо
Нефть, уголь, природный газ или их побочные продукты. Топливо, образовавшееся в земле в доисторические времена из остатков живых клеточных организмов.
Ядерная энергия
Энергия, полученная путем расщепления тяжелых атомов (деление) или соединения легких атомов (синтез). Атомная энергетическая установка использует управляемую цепную атомную реакцию для производства тепла. Тепло используется для того, чтобы пар приводил в действие обычные турбогенераторы.
Гидроэнергетика
Электричество вырабатывается падающей водой, которая вращает турбогенератор. Также называется ГИДРО.
Цепь
Одна полная прокладка комплекта электрических проводников от источника питания к различным электрическим устройствам (приборам, светильникам и т. д.) и обратно к тому же источнику питания.
Горение Горение
Быстрое окисление с выделением энергии в виде тепла и света.
Счетчик
Прибор для измерения уровней и объемов потребления потребителями газа и электроэнергии.
Трансмиссия
Перевозка больших объемов электроэнергии на большие расстояния.
Киловольт (кв)
Тысяча вольт (1000). Распределительные линии в жилых районах обычно имеют напряжение 12 кВ (12 000 вольт).
Киловатт (кВт)
Одна тысяча (1000) ватт.
Единица измерения количества электроэнергии, необходимой для работы данного оборудования. В жаркий летний полдень типичный дом с центральным кондиционированием воздуха и другим используемым оборудованием может потреблять четыре киловатта в час.
Киловатт-час (кВтч)
Наиболее часто используемая единица измерения, показывающая количество электроэнергии, потребляемой за определенный период времени. Это означает один киловатт
Термостат
Устройство автоматического управления, предназначенное для реагирования на температуру и обычно используемое для поддержания заданной температуры путем циклического включения системы HVAC.
Эдисон, Томас Алва
«Отец» американской энергетики Томас Эдисон был американским изобретателем, который родился в 1847 году и умер в 1931 году. Всего он запатентовал 1093 изобретения — больше, чем любой другой человек в американской истории.
