Двухцветный светодиод с общим анодом
Двухцветные светодиоды содержат на одном кристалле два отдельных светзлучателя, которые изготавливаются из разных полупроводниковых сплавов. Такой индикатор может светиться как минимум двумя разными цветами. Потому что за счёт общего корпуса, выполненного из светорассеивающей пластмассы, при одновременном включении обоих излучателей можно получить суммарный третий цвет. В Табл.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Двухцветные светодиоды на микроконтроллере
- Как правильно подключить двухцветный светодиод? Светодиод двухцветный
- Двухцветные светодиоды 3мм RG 3 вывода
- Трехцветные светодиоды RGB
- Светодиод двухцветный 3мм (clear)
- RGB светодиод (с общим катодом)
- Принцип работы и схемы подключения двухцветных светодиодов
- Kento двухцветный светодиод с общим анодом
- RGB светодиод и Arduino
- Как подключить RGB светодиод к Arduino
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Двухцветный светодиод подключаем на 220 В
Двухцветные светодиоды на микроконтроллере
Двухцветные светодиоды содержат на одном кристалле два отдельных светзлучателя, которые изготавливаются из разных полупроводниковых сплавов. Такой индикатор может светиться как минимум двумя разными цветами. Потому что за счёт общего корпуса, выполненного из светорассеивающей пластмассы, при одновременном включении обоих излучателей можно получить суммарный третий цвет. В Табл. Надо чётко представлять, что не все цветовые смеси хорошо различаются визуально.
Восприятие цвета человеком весьма субъективно. В колориметрии науке о цвете различают более тысячи образцов цветовых эталонов, стандартизованных в специальных книгах-атласах. На практике пользователь хорошо различает оттенки, но только при одновременном предъявлении ему нескольких образцов для сравнения. Светодиоды формируют достаточно тусклые по насыщенности цвета.
Вывод — конструировать устройство необходимо так, чтобы на панели постоянно светился хотя бы один образцовый индикатор базового цвета, по которому можно устойчиво идентифицировать остальные оттенки. Им обычно служит зелёный светодиод наличия питания. Прямое падение напряжения у двухцветных светодиодов такое же, как у обычных светодиодов того же оттенка.
Ориентироваться можно по условной точке начального подъёма ВАХ: 1. Любой двухцветный светодиод можно заменить двумя обычными, рядом расположенными или накрытыми общим корпусом, если провести электрические соединения между ними согласно внутренней схеме.
Цветовая гамма наружных индикаторов должна подбираться по правилам эргономики. И ещё. Считается, что зелёный и красный — это нарядные рождественские цвета, а чёрный и оранжевый — предупреждающие цвета Хэллоуина.
Двухцветные светодиоды бывают двух трёх выводные. Первые из них имеют встречно-параллельное соединение Рис.
Резистором R1 регулируется общая яркость;. Сигналы на выходах MK должны быть строго противофазными. Резистор R5 защищает пары транзисторов VT3, VT4 и VT5, VT6 от перегрузки по току при их одновременном включении из-за ошибок в программе, а также при переходных процессах.
Резистор R6 задаёт яркость свечения;. Возможны одноцветные и разноцветные комбинации свечения в любом порядке. Его реальный оттенок зависит от типа светодиода и соотношения сопротивлений резисторов R1, R2. Диод VD1 может отсутствовать проверяется экспериментально.
Для получения промежуточных цветовых оттенков используют два противофазных сигнала ШИМ с изменяющейся скважностью;.
Источник: Рюмик, С. В рубрике Микроконтроллеры. Метки: аналогично двухцветных зелёным оттенок светодиода светодиоды цветом. Вы можете подписаться на новые комментарии к этой записи по RSS 2. Вы можете оставить комментарий к записе. Возможность оставить trackback со своего сайта отсутствует.
Имя required. Почта не публикуется required. Ключи на полевых транзисторах в схемах на микроконтроллере Ручной регулятор мощности — варианты схем Последовательное и параллельное включение обмоток. Оптические датчики. Фоторезисторы в схемах на МК 5. Микросхемы маломощного высоковольтного импульсного преобразователя серии TNY2xx Генераторы высокого напряжения с емкостными накопителями энергии В рубрике Микроконтроллеры Метки: аналогично двухцветных зелёным оттенок светодиода светодиоды цветом Вы можете подписаться на новые комментарии к этой записи по RSS 2.
Оставить комментарий Нажмите сюда для отмены комментария.
Имя required Почта не публикуется required Сайт. Подписаться на NauchebeNet.
Как правильно подключить двухцветный светодиод? Светодиод двухцветный
Очень печальная индикация включения реле в Sonoff dual. Посоветуйте, на что можно заменить двухцветный круглый 3 мм светодиод с общим анодом. Я так понял, что главная проблема в том, что в штатном — один кристал стоит строго над другим и при включении верхнего свечение нижнего не видно уже по любому. Может можно заменить на что-то, где при включении обоих кристаллов индикация читалась четко? Ну от того, что в схеме — это два светодиода с соединенным анодом.
Читайте, что такое двухцветный светодиод, какая у него конструкция и В конструкции с общим анодом или катодом установлено 2 светодиода.
Двухцветные светодиоды 3мм RG 3 вывода
Тема в разделе » Схемотехника, компоненты, модули «, создана пользователем Balvardo , 28 фев Войти или зарегистрироваться. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой.
Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. RGB светодиод с общим анодом Тема в разделе » Схемотехника, компоненты, модули «, создана пользователем Balvardo , 28 фев Всем привет.
Трехцветные светодиоды RGB
Двухцветный трёхногий светодиод имеет некоторую особенность, которая поначалу может сбить с толку, но которую можно пустить на пользу. Соберём макетик по заглавной картинке и исследуем его. Зелёный проводок относится к зелёному кристаллу, оранжевый — к красному. При разомкнутой цепи светодиод светит зелёным, при замкнутой… красным.
В основе идеи создания трехцветного светодиода лежит оптический эффект получения разнообразных оттенков путем смешивания 3-х базовых цветов.
Светодиод двухцветный 3мм (clear)
Оставьте свои контактные данные, вопрос и мы свяжемся с Вами в ближайшее рабочее время. Ваше имя:. Частное лицо. Ваш Email:. Ваш телефон:.
RGB светодиод (с общим катодом)
Желтый светодиод.
Выставка компании. Таможня вела ИК-приемник Желтый светодиод
На рис. 2 показана схема подключения rgb led с общим катодом. подключение RGB светодиода с общим катодом. Рис. 2. Ниже схема с общим анодом.
Принцип работы и схемы подключения двухцветных светодиодов
Уссурийск ул. Тимирязева, д. По этим критериям поиска ничего не найдено.
Kento двухцветный светодиод с общим анодом
ВИДЕО ПО ТЕМЕ: Светодиоды BL-L109
На первый взгляд, RGB светодиоды выглядят так же, как и обычные светодиоды, но на самом деле у них внутри установлено три светодиода: один красный, один зеленый и да, один синий. Управляя яркостью каждого из них, вы можете управлять цветом светодиода. То есть, мы будем регулировать яркость каждого светодиода и получать нужный цвет на выходе, как будто это палитра художника или словно вы настраиваете частоты на своем плеере.
Для этого можно использовать переменные резисторы.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.
RGB светодиод и Arduino
Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить. Фильтр по поставщику: Торговая Гарантия. Два цвета общий анод 5 мм круглый с ветодио дный с ветодиодный с ветодиод. Shenzhen Vanfun Optoelectronics Co.
Как подключить RGB светодиод к Arduino
Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка.
Калькулятор токоограничительного резистора для двухцветного светодиода
История развития светодиодов длится уже 100 лет… В начале XX века описывалось явление излучения света из материалов при воздействии электрических полей
и эффект был назван «фотолюминесценция». Cовершенно случайно британский радиоинженер, капитан Генри Джозеф Раунд открыл прообраз современного светодиода.
Прогресс в исследованиях и производстве СИД последовал в 60-70х гг. прошлого века с развитием новых материалов
для светодиодов красного, желтого, оранжевого и зеленого цветов свечения. В 1960 г. были созданы первые СИД(свето-излучающие диоды) и лазеры ближнего ИК-диапазона
на основе GaAs. Параллельно с этим появились фотоприемники на основе полупроводников. Первый синеватозеленый СИД со структурой металл-диэлектрик-полупроводник (МДП)
создал Жак Панков (Яков Исаевич Панченков) с соавторами в 1971 г. Эти СИД изготовляли путем эпитаксиального осаждения нитрида галлия, обладающего электронной проводимостью,
на сапфировую подложку, после наносили изолирующий слой из нитрида галлия с примесью цинка.
Современные светодиоды выпускаются в очень широком диапазоне цветов в том числе ИК и УФ диапазонов. Светодиоды характеризуются электрическими и световыми параметрами. Электрические характеристики: прямой ток, прямое падение напряжения, максимальное обратное напряжение, максимальная рассеиваемая мощность, вольт-амперная характеристика. Световые параметры: световой поток, сила света, угол рассеяния, цвет (или длина волны), цветовая температура, световая отдача. Двухцветные светодиоды применяются в элементах индикации и могут например отображать этап текущего процесса. Распространены следующие схемы включения: с общим анодом, с общим катодом, двуполярные. Технологически в одном корпусе размещены два светодиода для каждого цвета свечения.
Технические характеристики
Прямой номинальный ток — рабочий ток, при котором светодиод будет нормально работать и p-n-переход не будет пробит и не перегреется.Величина номинального прямого тока зависит от размера кристалла, типа полупроводника, цвета свечения.
Прямое напряжение — падение напряжения на p-n-переходе светодиода при рабочем токе.По значению напряжения можно определить химический состав полупроводника.
Например:
- красные (галлия фосфид) — от 1,63 до 2,03 В
- оранжевые (галлия фосфид) — от 2,03 до 2,1 В;
- желтые (галлия фосфид) — от 2,1 до 2,18 В;
- зеленый (галлия фосфид) — от 1,9 до 4 В;
- синий (селенид цинка) — от 2,48 до 3,7 В;
- фиолетовый (индия-галлия нитрид) — от 2,76 до 4 В.
Максимальное обратное напряжение светодиода — это напряжение обратной полярности, при котором происходит пробой кристалла и светодиод выходит из строя.
Максимальная мощность рассеяния — мощность, которую корпус светодиода способен рассеивать в рабочем режиме.
Сила света количественно отражает интенсивность светового потока в определенном направлении и указывается в милликанделах.Чем меньше угол рассеяния — тем больше будет сила света светодиода.
Под световым потоком в один люмен понимают световой поток, испускаемый точечным изотропным источником с силой света, равной одной канделе, в телесный угол в один стерадиан.
Длина волны измеряется в нанометрах и характеризует цвет излучаемого светодиодом света. Зависит от химического состава полупроводникового кристалла, например:
Например:
- красные — от 610 нм до 760 нм;
- оранжевые — от 590 до 610 нм;
- желтые — от 570 до 590 нм;
- зеленый — от 500 до 570 нм;
- синий — от 450 до 500 нм;
- фиолетовый — от 400 до 450 нм.
Угол рассеяния светодиода измеряется в градусах.
Для рассчета введите необходимые технические параметры или введите НОМЕНКЛАТУРНЫЙ НОМЕР светодиода с нашего сайта.
Светодиод с нужными параметрами можно подобрать в разделе «Светодиоды видимого спектра»
Номенклатурный
номер
Где взять номенклатурный номер
Внимание!
Для перехода в другой калькулятор используйте ссылку:
Выберите схему подключения:
С общим анодом С общим катодом Двуполярный
Цвет:1
Цвет:2
черный
коричневый
красный
оранжевый
желтый
зеленый
аквамарин
голубой
фиолетовый
Расчетные значения:
Поиск резистора на сайте:
Внимание! Производители объединяют резисторы в серии или ряды: E6, E12, E24…
Для подбора компонента будет использована серия E24.
Найти на сайте
Найти на сайте
Обнаружили ошибку или неточность в работе калькулятора? Сообщите нам об этом.
Соблюдайте технику безопасности во время работы с электронными компонентами!
Бегущая строка
Бегущая строка с графическим выводом информации
Предлагаемая конструкция «бегущей строки» может служить для рекламно-информационных, развлекательных и других целей. При разработке конструкции одной из задач ставилась максимальная универсальность: возможность применения табло с различным количеством сегментов, а также избавление от генератора стандартных символов (знакогенератора).
Преимущество перед строками со знакогенератором:
Характеристики:
-
Возможность полной автономной работы без подключения к ПК
-
Поддержка трехцветного табло
-
Возможность коррекции выводимой информации при помощи компьютерной мыши, т.
е.
возможность рисовать изображения непосредственно. -
Загрузка графики и управление параметрами строки через COM порт RS232.
-
Эффекты: 10 определяемых пользователем мест временного останова бегущей строки.
е.
возможность рисовать изображения непосредственно.Технические характеристики:
| Номинальный объем светодиодной матрицы (высота/длина): | 8х64 | |
| Минимальный объем светодиодной матрицы: | 1х1 | |
| Максимальный объем светодиодной матрицы: | 8х96 | |
| Объем графического ЭСППЗУ, Кбайт: | 4 — 64 | |
| Объем графических изображений, точек: | 8х4096 — 8х65536 | |
| Напряжение питания, вольт: | 5 |
Принципиальная схема блока контроллера (Рис.
1). Кварцевый резонатор ZQ1 подключен ко встроенному тактовому
генератору контроллера DD1. Конденсаторы кварцевого генератора C1 и C2
могут незначительно, на +5 пФ, отличаться от указанных на
схеме. Вход сброса MCLR (выв.1) подключен непосредственно на +5В,
устойчивый сброс обеспечивает активизированный встроенный таймер сброса
при включении питания контроллера. Кнопки управления SA1-SA4 подключены
к порту_B контроллера и нагружены на встроенные «подтягивающие»
резисторы. Мышь подключается к устройству посредством разъема XS1 PS/2
(MiniDIN-6) и обслуживается посредством управляющей программы
контроллера. Если мышь использоваться не будет необходимо замкнуть
контакты джампера J1. Для включения работы трехцветного табло (сдвиг
строки будет осуществляться по два ряда одновременно) необходимо
замкнуть контакты джампера J2. К выводам порта_C PC3 и PC4 подключена
ЭСППЗУ графики DD2 с последовательным обменом по интерфейсу I2C
посредством встроенного в контроллер модуля MSSP.
Сигналы COM порта
поступающие через разъем XS2 преобразуются в уровни ТТЛ формирователем
на транзисторе VT1. ЖКИ дисплей через делители напряжения R6-R9
подключен к порту_A контроллера.
Принципиальная схема блока индикатора. На рис. 2.
приведена схема управления светодиодной матрицей при помощи регистров
сдвига. На микросхеме К555АП3 выполнен буферный
усилитель-инвертор. Регистры КР1533ИР24 удобны тем, что имеют отдельный
выход переноса со старшего разряда и широко распространены. Также
возможно использование регистров К555ИР8. Микросхемы ТТЛ или особенно
их вариант 74HC вполне способны в состоянии лог. 0 на выходе отдавать
необходимый для одного светодиода ток в 20 мА, однако для повышения
надежности схемы каждый выход регистров можно дополнить транзисторным
ключом.
На рис. 3. приведена схема управления двухцветными светодиодами для организации трехцветного табло. Максимальная длина строки 48 рядов двухцветных светодиодов.
Так как двухцветные светодиоды с общим анодом менее распространены чем с общим катодом, возможно, более эффективным будет применение последних с дополнением схемы ключами (рис. 4).
Конструкция и детали. ЭСППЗУ DD2 можно
использовать любые: 24C32/64/128/256/512 имеющие соответственно
4096/8192/16384/32768/65536 байт, отсутствующие объемы памяти будут
дублироваться. Наиболее быстрые ЭСППЗУ фирмы Atmel.
ЖКИ дисплей
десятиразрядный со встроенным контроллером HT1611 от импортных
телефонов.
Мышь PS/2 без скрола двух или трехкнопочная, лучше использовать
разрешением не более 420 DPI, для уменьшения чувствительности по
координате Y можно залепить пластилином каждое второе отверстие в диске
оптокодера.
Конструктивно табло можно выполнить на плате из фольгированного стеклотекстолита, с просверленными отверстиями под выводы светодиодов и вырезать резаком продольные дорожки строк, ряды распаять монтажным проводом. Внизу платы вырезать контактные площадки под микросхемы управления. Блок табло соединяется шлейфом с платой контроллера.
Управление.
В режиме «Редактор» (переключатель SA4
разомкнут) перемещение мыши по координатам изменяет соответствующее
положение курсора (светящийся светодиод, если элемент изображения за
ним выключен и не светящийся если наоборот).
Нажатие на левую кнопку мыши приводит к удалению/появлению соответственно светящегося/несветящегося выбранного элемента изображения. Нажатие на правую кнопку мыши только удаляет выбранный элемент. Нажатие на среднюю кнопку мыши только включает выбранный элемент изображения.
Достигнув, перемещением курсора по координате X, одного из краев
индикатора дальнейшее его передвижение вызовет «прокручивание»
изображения в соответствующую сторону.
В режиме «Редактор» также доступны следующие функции:
Замыкание контактов переключателя SA4 переведет устройство непосредственно в режим «Бегущей строки. Сервисные возможности такие как: начало бегущей строки, конец, скорость, а также, при необходимости, места временного останова определяются параметрами в режиме «Установки».
Режим «Установки» доступен из режима «Редактор» посредством нажатия на кнопку SA1.
В результате на ЖКИ дисплее появятся два числа: число слева означает номер параметра, число справа его значение. Функции параметров приведены в следующей таблице:
| № параметра | Диапазон значений | Функция |
| 1 | 0-65535 | Определяет места временного останова «бегущей строки» |
| 10 | ||
| 11 | 0-65535 |
Определяет место начала прокрутки в «бегущей строке» |
| 12 | 0-65535 | Определяет место конца прокрутки в «бегущей строке» |
| 13 | 0-255 | Определяет длительность временного останова «бегущей строки». Значение равное 1 исключает останов |
| 14 | 0-65535 | Определяет частоту развертки «Бегущей строки» и соответственно её скорость |
| 15 | 0-96 | Определяет физическую длину светодиодной матрицы устройства |
| 16 | 0-255 | Определяет частоту развертки в режиме «Редактор» |
| 17 | 0-255 | Определяет длительность задержки во время записи в ЭСППЗУ |
| 18 | 0-255 | Определяет количество кадров до следующего сдвига «Бегущей строки» |
В данном режиме мышь выполняет следующие функции:
перемещение по координате X приведет к изменению номера редактируемого
параметра.
При нажатии и удержании левой кнопки мыши и её перемещении по координате X приведет к изменению значения выбранного параметра. Удержание левой кнопки мыши и нажатие на правую кнопку при последующем ее отпускании увеличит шаг изменения значения в 10/1 раз. Нажатие на правую кнопку мыши или кнопку SA2 осуществит выход в режим «Редактор».
Определить численные значения для таких функций как начало/конец/место останова поможет меню, появляющееся при нажатии и удержании в режиме «Редактор» кнопки SA2. На ЖКИ дисплее появится число, означающее положение курсора по координате X в поле памяти (0-65535).
Также находясь в этом режиме (т.е. удерживая кнопку SA2) кратковременное нажатие на кнопку SA3 приведет к очистке той страницы памяти (256 байт), в которой в данный момент находился курсор.
После проверки изменений внесенных в параметры, при
необходимости можно сохранить как стартовые при включении питания
устройства кратковременным нажатием на SA3, значения запишутся в энергонезависимую память данных контроллера.
Управление через COM порт.
Односторонний обмен через COM порт RS232 происходит в формате 9600 бод, 8 бит данных, четность не проверяется, 1 стоповый бит (9600,8,n,1).
| Функция | Передаваемый байт / value | |||
| 1 | 2 | 3 | 4 | |
| Запись графики в ЭСППЗУ | 0 | HIGHT (старший байт адреса графического байта в ЭСППЗУ) | LOW (младший байт адреса графического байта в ЭСППЗУ) | Byte (записываемое слово) |
| Управление параметрами | 1 — 18 (номер соответствующего параметра) | HIGHT (старший байт значения параметра) | LOW (младший байт значения параметра) | |
| Сохранение параметров в энергонезависимой памяти контроллера | 19 | 0 | 0 | |
При записи графического байта, т.
е. после передачи
четвертого байта в зависимости от быстродействия ЭСППЗУ необходимо
выдержать паузу 0 — 6 миллисекунд перед передачей очередного байта.
При управлении параметрами только через COM порт ЖКИ дисплей и мышь могут отсутствовать.
При первом включении.
-
Войти в режим «Установки» нажатием на кнопку SA1, выбрав параметр №15 установить значение равное длине матрицы
-
В параметре №16 установить значение соответствующее оптимальной частоте мерцаний
-
Очистить необходимый объем памяти ЭСППЗУ (см. выше)
-
Подбором значения параметра №17 (стремясь к наименьшему значению) устранить «замазывание» изображения справа от курсора на табло после нажатия одной из кнопок мыши в режиме «Редактор».
Этот параметр зависит от
быстродействия ЭСППЗУ -
Записать изменения в энергонезависимую память данных контроллера.
Этот параметр зависит от
быстродействия ЭСППЗУЗамечания.
1. При отсутствии мыши и включении питания устройство не заработает до тех пор, пока мышь не будет подключена (при условии что не замкнуты контакты джампера J1) 2. Отключение мыши при включенном устройстве и последующем ее подключении приведет к ее программному не функционированию (необходима переинициализация производимая при включении питания или при выходе из «бегущей строки» в режим «редактор»).
Чертеж платы в формате Sprint-Layout 3 под регистры сдвига 4015 и драйверы ULN2803 лежит тут.
Программы загрузки графики и управления параметрами строки лежат тут.
Скачать прошивку здесь.
Программу и схему программатора можно найти здесь.

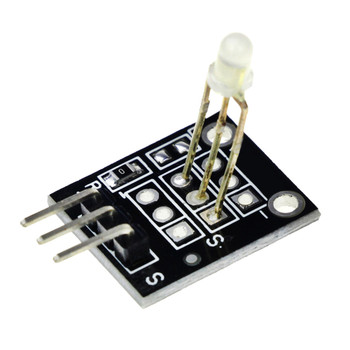

Двухцветный светодиодный модуль
Сохранить 0
SunFounderSKU: TS0193D
наполнитель
Поделитесь этим продуктом
Двухцветный светоизлучающий диод (LED) способен излучать два разных цвета света, обычно красный и зеленый, а не только один цвет.
Он помещен в эпоксидный корпус толщиной 3 мм или 5 мм. Имеет 3 отведения; доступен общий катод или общий анод. Двухцветный светодиод имеет две светодиодные клеммы или штырьки, расположенные в цепи встречно-параллельно и соединенные катодом/анодом. Положительное напряжение может быть направлено на одну из клемм светодиода, в результате чего эта клемма излучает свет соответствующего цвета; когда направление напряжения меняется на противоположное, излучается свет другого цвета. В двухцветном светодиоде только один из контактов может одновременно получать напряжение. В результате этот тип светодиодов часто используется в качестве световых индикаторов для различных устройств, включая телевизоры, цифровые камеры и пульты дистанционного управления.
Спецификация
- Используйте двухцветный светодиод, способный излучать свет двух разных цветов, обычно красного и зеленого, а не только одного цвета.
- Светодиод с общим катодом.
- Размер печатной платы: 2,0 x 2,0 см.
- Рабочее напряжение: 3-5 В постоянного тока.
Комплект поставки
- Двухцветный светодиодный модуль x 1
- 3-контактный антиреверсивный кабель x 1
1. Время обработки заказов
Все заказы обработаны в течение 24 часов после их размещения. Обычно мы можем отправить заказ на следующий день. Заказы выходного дня отправляются в следующий понедельник. Вы получите электронное письмо с подтверждением доставки от нашей системы, когда информация о доставке будет загружена.
2. Бесплатная доставка ВСЕХ заказов
Как правило, мы отправляем заказы с бесплатной доставкой без требования минимальной суммы заказа. Вы можете проверить, доступен ли способ бесплатной доставки в вашу страну, в зоне доставки ниже.
Если вы не нашли свою страну в зоне доставки, позвоните по телефону [email protected] , наши сотрудники отдела продаж свяжутся с вами как можно скорее.
Для дистрибьюторов, пожалуйста, свяжитесь с нами по телефону дистрибьютор@sunfounder.
com для получения более подробной информации о доставке.
ПРИМЕЧАНИЕ: Все заказы будут отправлены с нашего склада в Китае.
3. Зона доставки
Азия
САР Гонконг, Япония, САР Макао, Малайзия, Филиппины, Россия, Сингапур, Южная Корея, Таиланд, Вьетнам и т. д.
Европа
