Какой двигатель стоит на автомобилях Tesla S, 3, X…?

В этой статье, расписан принцип работы двигателя Тесла, технические характеристики: мощность, крутящий момент, пиковые значения тока и напряжение питания. Ознакомитесь с особенностями и различие моделей Тесла Model S, 3, Х, У, Roadster, Cybertruck, Semi

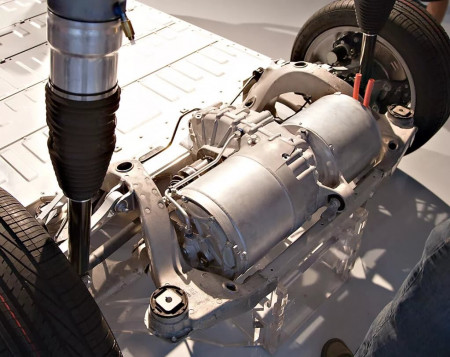

Тесла установила в свои автомобили асинхронный, 4х полюсный трехфазный двигатель, с жидкостной системой охлаждения. При размере с арбуз – двигатель выдаёт от 382 л/с на колёса. Сам двигатель является собственной разработкой компании Тесла.

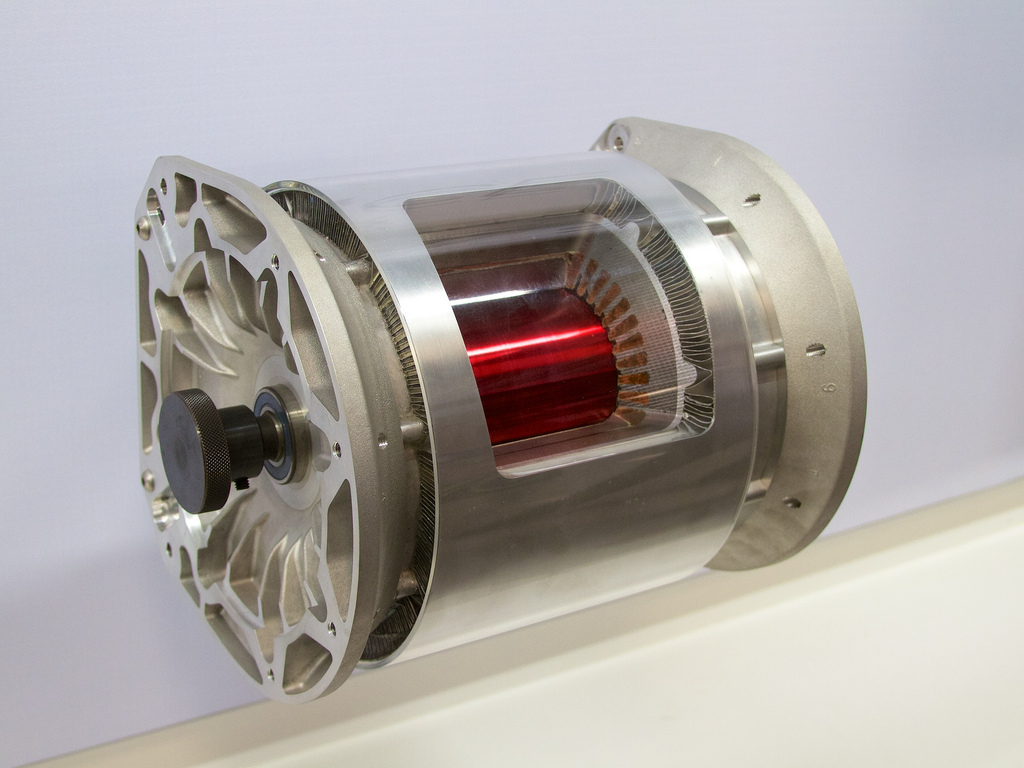

Принцип работы электродвигателя Тесла

Двигатель Tesla работает по индукционному принципу. На катушки в статоре подается переменный ток, а электромагнитной индукцией в движение приводится ротор. Управление частотой вращения двигателя осуществляется изменением частоты переменного тока поступающего на обмотку двигателя. Поэтому, управляя частотой, мы можем управлять вращением двигателя, следовательно, и скоростью самого автомобиля. Охлаждается силовой агрерат Тесла за счет циркуляции жидкости и работает в паре с одноступенчатым редуктором с передаточным числом 9.73.

Технические характеристики двигателей Tesla.

Характеристики выписаны из паспортных данных электромобиля Tesla. Параметры Тесла в различных комплектациях отличаются мощностью и крутящим моментом.

Общие параметры двигателя Tesla
Тип	трёхфазный асинхронный двигатель
Оборотов в минуту	16000 об/мин
Крутящий момент	600 Нм
Питание двигателя постоянным напряжением	400 В
Пиковый ток	1400 А

Tesla Model S

Технические характеристики Tesla Model S
Модель	Пиковая мощность двигателя	Крутящий момент Н·м	Дальность   км
60	285 кВт (382 л.с.)	430	375
60D	386 кВт (518 л. с.)	441	408
70	285 кВт (382 л.с.)	525	420
75	285 кВт (382 л.с.)	659	480
75D / Standard Range	398 кВт (541 л.с.)	755	520
85D	386 кВт (518 л.с.)	601	528
P85	350 кВт (469 л.с.)	601 Performance Plus: 931	502
90	285 кВт (382 л.с.)	658	502
90D	386 кВт (518 л.с.)	931	557
P90D	397 кВт (532 л.с.) Ludicrous: 560 кВт (751 л.с.)	931 Ludicrous: 1373	509
100D	386 кВт (518 л.с.)	441	632
P100D	568 кВт (762 л.с.)	989 Ludicrous: 1373	613
Performance	580 кВт (778 л. с.)	1140	671
Long Range Plus	500 кВт (670 л.с.)	755	722

D — полный привод, 2 менее мощных мотора в передней и задней части автомобиля

P – один мощный мотор сзади и менее мощный спереди.

Tesla Model 3

Технические характеристики Tesla Model 3
Модель	Пиковая мощность двигателя	Крутящий момент Н·м	Дальность км
Standard Range	200 кВт (275 л.с.)	430	354
Standard Range Plus	225/240 кВт (306/325 л.с)	430	386
Long Range AWD	Передний 110 кВт (150 л.с) Задний 206 кВт (280 л.с)	527	496
Long Range Performance	Передний 155 кВт (210 л.с) Задний 220 кВт (300 л.с)	639	496

Tesla Roadster

Характеристики Tesla Roadster
Модель	Пиковая мощность двигателя	Крутящий момент Н·м	Дальность км
Model R	Передний 2 задних	10000	1000

Tesla Model Y

Технические характеристики Tesla Model Y
Модель	Пиковая мощность двигателя	Крутящий момент Н·м	Дальность км
Standard Range	148 кВт (201 л. с)	350	370
Long Range RWD	200 кВт (271 л.с)	430	480
Long Range AWD	254 кВт (345 л.с)	527	450
Performance	330 кВт (450 л.с)	639	450

Tesla Model Х

Характеристики Tesla Model X
Модель	Пиковая мощность двигателя	Крутящий момент Н·м	Дальность км
70D	245 кВт (333 л.с)	525	417
90D	380 кВт (518 л.с)	660	489
100D	525 кВт (714 л.с)	915	467
P100D	560 кВт (762 л.с)	967	542

 Tesla Cybertruck

Технические характеристики Tesla Cybertruck
Модель	Пиковая мощность двигателя	Крутящий момент Н·м	Дальность км
Single motor RWD	250 кВт (340 л. с)	Уточняется	400-800
Dual motor AWD	Уточняется		Уточняется
Tri motor AWD

Технические характеристики Тесла Model Semi находятся на стадии разработки и уточнения. Известно, что запас хода от 400 – 800 км в зависимости от ёмкости батареи.

Мы привели примеры характеристик наиболее распространённых моделей Тесла и можем сделать вывод, что мощность автомобилей во всех моделях, имеет минимальное отличие, заключается в количестве установленных силовых агрегатов. По принципу тягового устройства — все электродвигатели 4х полюсные трехфазные, с жидкостной системой охлаждения.

Таблица общепромышленных электродвигателей АИР

В таблице перечислены часто запрашиваемые общепромышленные двигатели АИР для на очного сравнения с двигателями Tesla. Основными критериями в подборе электродвигателя являются мощность и обороты в минуту. Технические характеристики, размеры, вес, прописаны на каждый двигатель отдельно.

Каталог мощности, кВт	Обороты и модель электродвигателя АИР
	3000 об/мин	1500 об/мин	1000 об/мин	750 об/мин
2.2	АИР80В2	АИР90L4	АИР100L6	АИР112МА8
3	АИР90L2	АИР100S4	АИР112МА6	АИР112МВ8
4	АИР100S2	АИР100L4	АИР112МВ6	АИР132S8
5.5	АИР100L2	АИР112М4	АИР132S6	АИР132М8
7.5	АИР112M2	АИР132S4	АИР132М6	АИР160S8
11	АИР132M2	АИР132М4	АИР160S6	АИР160М8
15	АИР160S2	АИР160S4	АИР160М6	АИР180М8
18.5	АИР160M2	АИР160M4	АИР180М6	АИР200М8
22	АИР180S2	АИР180S4	АИР200М6	АИР200L8
30	АИР180M2	АИР180M4	АИР200L6	АИР225М8
37	АИР200M2	АИР200M4	АИР225М6	АИР250S8
45	АИР200L2	АИР200L4	АИР250S6	АИР250M8
55	АИР225M2	АИР225M4	АИР250M6	АИР280S8
75	АИР250S2	АИР250S4	АИР280S6	АИР280M8
90	АИР250М2	АИР250M4	АИР280M6	АИР 315 S8
110	АИР280S2	АИР280S4	АИР 315 S6	АИР 315 M8
132	АИР280M2	АИР280M4	АИР 315 M6	АИР 355 S8
160	АИР 315 S2	АИР 315 S4	АИР 355 S6

Для передачи крутящего момента между соосными валами двигателя и редуктора используют зубчатые муфты — МЗ.

Полную информацию о муфте МЗ можно посмотреть по ссылке: Подбор и технические характеристики Зубчатой муфты — МЗ.

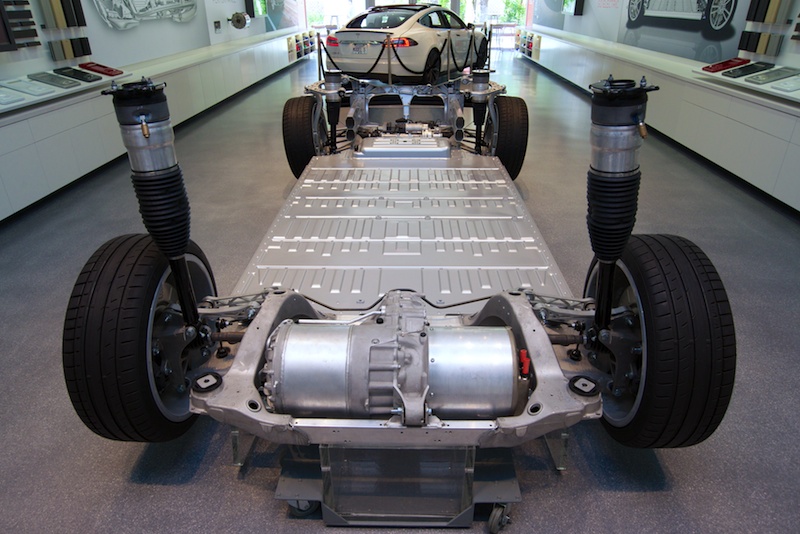

Модификации по количеству электродвигателей

Количество применяемых двигателей Тесла в автомобили зависит от модификации:

Single motor – один мощный электродвигатель, расположен в задней части трансмиссии. Мощность 382 л/с в комплектации Model s90

Dual motor – данная компоновка имеет полный привод. Два менее мощных двигателя расположены в передней и задней части авто. Мощность 518 л/с.

Performance dual motor – спорт версия один большой двигатель в задней части автомобиля и маленький в передней. Мощность 762 л/с.

Performance dual motor (Plaid) – применяется два мотора в задней части автомобиля и один в передней. Мощность достигает 1020 л/с. (выпуск 2021 года)

Аккумулятор электромобиля Тесла

Мощность аккумуляторной батареи Тесла от 60 – 100 кВт. Этот элемент составляет практически половину массы всего автомобиля. Состоит из 18650 литий ионных батареек Panasonic.   Запас хода составляет 265 – 840 км. После чего требуется подзарядка – 1 час на Fast Charge для полного заряда, либо 8 часов на обычной станции подзарядки. Так же есть возможность заряжать от бытовой сети – 15 часов. Аккумуляторы расположены по средине автомобиля. За счёт этого достигается равномерное распределение веса по осям 50/50 – это показатель гоночных болидов F1.

Tesla показала электродвигатель который устанавливают на Model S Plaid

Технологии15 июня 2021

Tesla продемонстрировала силовые агрегаты, отвечающие за производительность электромобиля Model S Plaid. Автомобили Plaid оснащены тремя электродвигателями, один спереди для передней оси и два сзади для задних колес с системой векторизации крутящего момента. Общая мощность системы составляет 1020 л.с. (около 760 кВт).

Приводы включают в себя высокоскоростной электродвигатель, инвертор и односкоростную трансмиссию. Максимальная скорость в 322 км/ч будет доступна при использовании подходящих колес и шин.

Одним из ключевых элементов новых приводов являются роторы с углеродными втулками, которые впервые используются в серийном производстве.

Илон Маск объяснил, что такого двигателя раньше не было, и для этого потребовалось разработать специальную новую машину, которая производит роторы. Мотор должен вращаться с очень высоким напряжением, так как медь и углерод имеют разные тепловые характеристики, а воздушный зазор очень плотный.

Конечным результатом является очень хорошая кривая мощности автомобиля Plaid, намного превосходящая предыдущие ключевые автомобили Tesla Model S, несмотря на то, что на момент выпуска каждый из них был современным.

Еще одна важная вещь в обновленных автомобилях Tesla  — это новые аккумуляторные батареи. Батарейные модули и аккумуляторные блоки были переработаны, но по-прежнему состоят из 1865 цилиндрических ячеек.

Это позволяет принимать более высокую мощность зарядки, а также разрядку при более высокой мощности, в том числе в 5 раз большее количество высокоскоростных пробегов на четверть мили по сравнению с предыдущей архитектурой.

Чтобы улучшить тепловые характеристики, Tesla использует свою «новейшую» систему теплового насоса (HVAC). Он улучшает эффективность обогрева в холодную погоду, но также является ключом к охлаждению трансмиссии (благодаря радиатору в два раза большего размера).

Теперь остается только дождаться ускоренных тестов новой Tesla Model S Plaid в сравнении с лучшими ДВС и топовыми электромобилями других производителей.

Технические характеристики Tesla Model S Plaid:

• 390 миль (628 км) оценочного диапазона EPA
• емкость аккумулятора: N / A
• 0-60 миль / ч (96,5 км / ч) за 1,99 секунды
• 1/4 мили 9,23 @ 155 миль / ч скорость ловушки
• максимальная скорость 200 миль в час (322 км)
• трехмоторный полный привод (один мотор спереди и два мотора сзади)
• мощность системы: 1020 л.с. (около 760 кВт)
• быстрая зарядка постоянным током: при мощности до 250 кВт (нагнетатели) могут восполнить 187 миль (301 км) за 15 минут
• коэффициент сопротивления 0,208 кд
• колеса 19 «или 21»
• Cargo 28 куб футов
• вес 4766 фунтов (2162 кг)

Источник: insideevs
