Использование балластных сопротивлений для проверки ЭМ реле / НПП «Динамика»
При проверке электромеханических реле тока возникает необходимость обеспечения стабильного значения выдаваемого тока при их срабатывании, поскольку в это время может меняться внутреннее сопротивление реле. Если источник тока имеет малое выходное сопротивление, рекомендуется последовательно с обмоткой источника включать балластный резистор, номинал которого превышает сопротивление обмотки реле в 5-10 раз. В этом случае небольшое изменение внутреннего сопротивления реле при срабатывании почти не скажется на величине протекаемого тока.
Производимое НПП «Динамика» испытательное устройство РЕТОМ-21 для проверки простых защит имеет один регулируемый источник напряжения постоянного тока (И1) и два регулируемых источника напряжения и тока переменной частоты (И2 и И3). Источник И3 является основным рабочим каналом устройства РЕТОМ-21 и содержит четыре выхода, выполненных в соответствии с величиной выходного напряжения и тока («500 В – 4 А», «250 В – 8 А», «40 В – 50 А», «10 В – 200 А»), а также балластные сопротивления номиналами 6, 150 или 300 ОМ, которые размещены внутри корпуса устройства.
Источник И3 прибора РЕТОМ-21 имеет классическую схему источника напряжения, включающую в себя ЛАТР и выходной трансформатор с несколькими отпайками. Для обеспечения стабильного значения тока необходимо преобразовать источник напряжения в источник тока. С этой целью между ЛАТРом и трансформатором подключаются балластные сопротивления (рисунок 1). При этом величина выходного сопротивления на каждой отпайке будет зависеть не только от подключенного балластного сопротивления, но и от коэффициента трансформации на данной отпайке и сопротивления выходной обмотки трансформатора. Из таблицы 1 видно, что даже при отключенном балластном сопротивлении имеется некоторое значение сопротивления, ограничивающее ток.
Рисунок 1.
– Балластные сопротивления устройства РЕТОМ-21
Наибольшим внутренним сопротивлением обладает выход «500 В – 4 А». Так, при включенном балластном сопротивлении 300 Ом, его значение превышает 1600 Ом, что позволяет получить плавную регулировку тока в диапазоне от единиц до 200 мА. При 150 Ом внутреннее сопротивление уменьшается до 900 Ом, а ток возрастает до 0,5 А. Если требуется большее значение тока, то галетный переключатель необходимо установить на другой диапазон. Например, на выходе «250 В – 8 А» при балластном сопротивлении 150 Ом ток достигает 1,1 А при внутреннем сопротивлении в 240 Ом и т.д. Таким образом, можно получить плавную регулировку тока при проверке любых реле.
Таблица 1. – Значения выходного сопротивления источника и максимального тока при использовании балластных сопротивлений.
| Балластные сопротивления, Ом | Положение галетного переключателя Источника3 | |||||||
| 500 В /4 А | 250 В/ 8 А | 40 В/ 50 А | 10 В/ 200 А | |||||
| Z вн, Ом | Imax,А | Z вн, Ом | Imax,А | Z вн, Ом | Imax,А | Z вн, Ом | Imax,А | |
| 0 | 13 | 4 | 4 | 8 | 0,3 | 50 | 0,03 | 200 |
| 6 | 53 | 3,2 | 14 | 6,3 | 0,6 | 39,5 | 0,044 | 158 |
| 150 | 928 | 0,55 | 240 | 7 | 6,8 | 0,4 | 27,4 | |
| 300 | 1707 | 0,22 | 438 | 0,45 | 12 | 2,8 | 0,75 | 11,2 |
Следует отметить, чем больше величина тока срабатывания реле, тем меньше сопротивление его обмотки, и, следовательно, требуется меньшее балластное сопротивление.
В качестве примера рассмотрим требования по проверке реле тока РТ-40. В таблице 2 приведены значения сопротивлений катушки для разных типоисполнений и схем включения, а также диапазон уставок срабатывания.
Таблица 2. – Уставки и соответствующие им значения сопротивлений реле РТ-40.
| Тип реле | Imin, А | Imax, А | S, В•А | Z(Imin), Ом | Z(Imax), Ом |
| РТ-40/0,2 | 0,05 | 0,2 | 0,2 | 80 | 5 |
| РТ-40/0,6 | 0,15 | 0,6 | 0,2 | 8,89 | 0,56 |
| РТ-40/2 | 0,5 | 2 | 0,2 | 0,8 | 0,05 |
| РТ-40/6 | 1,5 | 6 | 0,5 | 0,22 | 0,014 |
| РТ-40/10 | 2,5 | 10 | 0,5 | 0,08 | 0,005 |
| РТ-40/20 | 5 | 20 | 0,5 | 0,02 | 0,0013 |
| РТ-40/50 | 12,5 | 50 | 0,8 | 0,005 | 0,0003 |
| РТ-40/100 | 25 | 100 | 0,003 | 0,0002 | |
| РТ-40/200 | 50 | 200 | 8 | 0,003 | 0,0002 |
Из таблицы видно, что реле РТ-40/0,2 имеет максимальное значение сопротивления, равное 80 Ом, при наименьшей уставке 0,05 А.
Данное реле легко проверяется на диапазоне «500 В – 4 А» с помощью балластных сопротивлений 150 или 300 Ом. Для проверки реле РТ-40/0,6 необходимо использовать выход «250 В – 8 А». Остальные типы реле обладают более малым внутренним сопротивлением, поэтому проще в тестировании.
Допустим, что в устройстве РЕТОМ-21 помимо балластных сопротивлений 6, 150 и 300 Ом имеются также дополнительные резисторы номиналами 20, 40 и 70 Ом. Учитывая, что выходное сопротивление обладает пропорциональной зависимостью от включенных в цепь балластных сопротивлений, получаем для выбранных номиналов данные, приведенные в таблице 3.
Таблица 3. – Выходное сопротивление источника при дополнительных балластных сопротивлениях.
| Балластные сопротивления, Ом | Положение галетного переключателя Источника3 | |||||||
| 500 В /4 А | 250 В/ 8 А | 40 В/ 50 А | 10 В/ 200 А | |||||
| Z вн, Ом | Imax,А | Z вн, Ом | Imax,А | Z вн, Ом | Imax,А | Z вн, Ом | Imax,А | |
| 20 | 150 | 3 | 40 | 1,5 | 25 | 0,085 | 100 | |
| 40 | 270 | 2 | 75 | 4 | 2,5 | 16 | 0,13 | 75 |
| 70 | 450 | 1 | 120 | 2 | 4 | 10 | 0,2 | 50 |
Анализируя данные таблиц 1 и 3, можно сделать вывод, что встраивать в прибор РЕТОМ-21 дополнительные резисторы не имеет смысла, поскольку имеющиеся в нем балластные сопротивления полностью перекрывают выходные значения, получаемые с помощью резисторов 20, 40, 70 Ом.
Для обеспечения требуемого рабочего диапазона тока достаточно лишь выбрать соответствующий выход источника И3 и имеющееся балластное сопротивление.
Кроме этого, стоит отметить, что при увеличении балластных сопротивлений возрастает и их мощность. Так, при сопротивлении 20 Ом на нем будет рассеиваться почти 2400 Вт, что сопоставимо с мощностью источника, а при сопротивлении в 40 и 70 Ом, соответственно 1200 и 700 Вт. Размещение таких резисторов внутри испытательного прибора значительно увеличит его габариты и вес, но при этом не добавит новых функциональных возможностей.
Применение балластных сопротивлений повышает точность проверки устройств РЗА в ручном режиме. Помимо этого в приборе РЕТОМ-21 реализованы дополнительные меры по повышению точности измерений, например, функция аппаратной фиксации. Фиксация срабатывания «на глазок», часто проводимая пользователем, не обеспечивает высокой точности и должной стабильности измеряемых параметров. Аппаратная же фиксация позволяет записывать в память значение тока, протекающего по обмотке реле в момент замыкания/размыкания его контактов при срабатывании/возврате, которое затем выводится на индикатор.
Фиксацию можно настроить не только на действие контролируемого контакта, но и на обрыв тока, что удобно при проверке реле прямого действия. В приборе РЕТОМ-21 данная функция включена по умолчанию.
Продемонстрировать эффективность данной функции можно на примере проверки реле РТ-40/20. В таблице 4 представлены результаты измерений тока срабатывания реле РТ-40/20, полученные с помощью прибора РЕТОМ-21 с включенной и отключенной функцией фиксации.
Таблица 4. – Результаты измерения тока срабатывания реле РТ-40/20.
| Уставка | РЕТОМ-21 с фиксацией | РЕТОМ-21 без фиксации | ||
| Iср,А | Относительная погрешность, % | Iср,А | Относительная погрешность, % | |
| 7,00 | 6,938 | 0,89 | 6,578 | 6,03 |
| 7,00 | 6,937 | 0,90 | 6,914 | 1,23 |
| 7,00 | 6,951 | 0,70 | 6,857 | 2,04 |
| 7,00 | 6,949 | 0,73 | 6,972 | 0,40 |
| 7,00 | 6,94 | 0,86 | 6,658 | 4,89 |
Из таблицы видно, что результаты, полученные с использованием фиксации гораздо стабильнее и точнее по сравнению с результатами, полученными без этой функции.
Также немаловажным фактором, влияющим на точность испытаний, является скорость вращения ручки ЛАТРа: чем медленнее вращение, тем точнее результаты. Во избежание перегрева реле или источника в приборе РЕТОМ-21 имеется режим импульсной подачи тока, который защищает проверяемые реле от чрезмерно большого тока. Совместное использование импульсного режима подачи тока и фиксации позволяет измерить одновременно и ток срабатывания, и время срабатывания.
Таким образом, устройство РЕТОМ-21, обладая встроенными балластными сопротивлениями, расширяющими диапазон плавного регулирования тока и повышающими точность проводимых измерений, позволяет полноценно решать задачи по проверке всех типов ЭМ реле.
Входное сопротивление схем ОУ-TINA и TINACloud Resources
Входное сопротивление цепей ОУ
Входное сопротивление идеального операционного усилителя бесконечно. Однако входное сопротивление цепи, состоящей из идеального операционного усилителя, подключенного к внешним компонентам, не бесконечно.
Это зависит от формы внешней цепи.
Сначала рассмотрим инвертирующий операционный усилитель. Эквивалентная схема для инвертирующего операционного усилителя на Рисунке (3) «Инвертирующий операционный усилитель» показана на Рисунке 10 (а).
Рисунок 10 — Входное сопротивление, инвертирующий усилитель
На рисунке 10 (b) показана та же схема, измененная для упрощения анализа. Обратите внимание, что мы подключили к входу «тестовый» источник напряжения, чтобы рассчитать эквивалентное сопротивление. Поскольку в схеме есть зависимый источник напряжения, мы не можем найти входное сопротивление простым объединением резисторов. Вместо этого мы находим входное сопротивление, заменяя источник входного сигнала и связанное с ним сопротивление тестовым источником заданного напряжения, vтестXNUMXи затем рассчитать ток, подаваемый тестовым источником в цепь, iтестXNUMX, В качестве альтернативы, мы могли бы использовать текущий источник теста, iтестXNUMXи решить для напряжения, подаваемого в цепь, vтестXNUMX.
Используя любой метод, мы можем вычислить сопротивление по закону Ома.
Уравнение цикла задается как
(26)
Тогда эквивалентное входное сопротивление
(27)
Как усиление петли, G, приближается к бесконечности, первый член в уравнении (27) приближается к нулю, а входное сопротивление приближается Ra, Таким образом, входное сопротивление, видимое источником, равно значению внешнего сопротивления, Ra, Это проверяет свойство виртуального заземления, поскольку результат показывает, что инвертирующий вход эквивалентен земле.
Теперь рассмотрим инвертирующий усилитель с двумя входами.
Это показано на рисунке (11).
Рисунок 11 — инверторный усилитель с двумя входами
Это частный случай схемы на Рисунке (4) «Схема операционного усилителя», показанной ранее.
Поскольку напряжение на инвертирующем входе в операционный усилитель равно нулю (виртуальное заземление), входное сопротивление видно va is Raи это видно по vb is Rb.
«Заземленный» инвертирующий вход также служит для изоляции двух входов друг от друга. То есть вариация в va не влияет на ввод vb, и наоборот.
Входное сопротивление для неинвертирующий усилитель можно определить, обратившись к схеме схемы на Рисунке (5) «Неинвертирующий усилитель». См. Эквивалентную схему на рисунке 12 (а).
Ток не проходит R1 С v+ Вход на операционный усилитель имеет бесконечное сопротивление. В следствии, Rin до неинвертирующего терминала бесконечность. Если проекту требуется большое входное сопротивление, мы часто используем неинвертирующий операционный усилитель с одним входом. Такая конфигурация называется неинвертирующий буфер если он имеет коэффициент усиления по напряжению, равный единице.
Поэтому ситуация меняется, когда мы переходим к операционному неинвертирующему операционному усилителю с несколькими входами, как показано на рисунке 12 (b).
Эквивалентная схема показана на рисунке 12 (c). Мы предполагаем, что сопротивление, связанное с каждым источником, (r1, r2 и r3) равен нулю. При применении тестового источника для расчета входного сопротивления для цепей с несколькими входами мы используем суперпозицию. Поэтому мы применяем тестовый источник на каждом входе отдельно, отключая другие входы (короткие замыкания для источников напряжения и разомкнутые цепи для источников тока в соответствии с принципом суперпозиции). Различные входные сопротивления тогда
(28)
Что такое сопротивление и почему оно имеет значение?
Говоря о цепях, сопротивление — это обычное слово, с которым вы столкнетесь. Что это такое и почему это важно? Супервайзер лаборатории Xymox Джерри Кинг ответил на эти (и многие другие) вопросы!
Сопротивление — электрическое измерение, которое помогает определить, насколько легко ток может течь по цепи; в этом посте мы имеем в виду экранные печатные схемы (также известные как печатные трассы).
Легче всего представить сопротивление как то, насколько трудно течь току, в конце концов, это называется «сопротивлением».
Почему компании хотят/нуждаются в более высоком или более низком сопротивлении мембранного переключателя?
Требования и спецификации обычно зависят от того, что способна воспринимать оконечная электроника. Пример: если вы замкнете типичный переключатель, измеренное сопротивление, вероятно, будет меньше 100 Ом. Электроника отслеживает следы мембранного переключателя в поисках значений сопротивления. Если между двумя дорожками обнаруживается сопротивление, электроника может отправить сигнал на включение светодиода. Электроника в устройстве может быть «настроена» на распознавание определенного предела значения сопротивления. Как правило, большинство конечных приложений могут воспринимать сопротивление в несколько сотен Ом и более. Для поставщиков HMI это важно с точки зрения электрических испытаний. При настройке тестовых программ максимальный предел сопротивления должен быть запрограммирован для каждого ключевого места на детали.
Если используется пороговое значение, которое ниже истинных требований клиентов, это может привести к отказу от совершенно хороших продуктов.
Что может повлиять на значение сопротивления напечатанной трассы?
Ширина и длина имеют определенное значение.
Узкие дорожки = более высокое сопротивление
Более длинные дорожки = более высокое сопротивление
Думайте об этом как о реке: воде труднее течь через длинную узкую реку, чем через короткую и широкую реку.
За последние несколько лет это стало особенно актуально; интерфейсы становятся меньше, но клиенты хотят тех же функций. Чтобы достичь этого, следы должны быть узкими просто потому, что не так много «недвижимости», на которой можно разместить следы.
Химический состав самих чернил определяет значение стойкости. Материал с высокой проводимостью создаст чернила с более низким сопротивлением. Серебро — очень хороший проводник; это основа токопроводящих чернил, которые Xymox производит самостоятельно.
Углерод, например, обладает проводящими свойствами, но является плохим проводником, у него будет значительно более высокое значение сопротивления.
Какие корректировки можно внести в чернила, чтобы создать другое значение сопротивления?
Если изменить соотношение серебряных чешуек и смолы (смола представляет собой базовую смесь, которая скрепляет серебряные чешуйки и заставляет чернила прилипать к подложке), сопротивление изменится.
Больше чешуек серебра = меньше сопротивление
Меньше чешуек серебра = выше сопротивление.
Для этой настройки существуют ограничения; если процентное содержание серебряных чешуек становится слишком низким, чешуйки не смогут должным образом перекрываться для создания электрического контакта. В этом случае переключатель не сработает. Если процентное содержание чешуек серебра становится слишком высоким, смолы недостаточно, чтобы скрепить все вместе и приклеить к основе. Другие чернила можно комбинировать с серебряными чернилами для увеличения стойкости.
Например, можно добавить углеродные чернила, что повысит стойкость.
Обычно резисторы монтируются на их печатных платах, но *бессовестная вилка* Xymox также может напечатать «резистор» на переключателе. В этом случае резистор используется для ограничения величины тока, поступающего на светодиод (это очень важно, поскольку светодиод может быть поврежден при перегрузке по току). Резистивные чернила обычно имеют гораздо более высокое значение сопротивления, чем серебряные чернила. Большинство из них представляют собой угольные чернила, которые можно изменить, добавив изоляционные чернила.
Сопротивление является важным фактором в электронных схемах, более высокое сопротивление затрудняет протекание тока, более низкое сопротивление облегчает протекание тока. Каковы ваши характеристики сопротивления?
Есть вопрос по дизайну? Не стесняйтесь спрашивать, наши опытные инженеры-конструкторы всегда готовы помочь вам! (без обязательств, обещаю)
Что такое сопротивление? — Примеры из повседневной жизни
Сопротивление Всякий раз, когда электрический ток течет по проводнику, он встречает некоторое препятствие.
Это препятствие называется электрическим сопротивлением. В то время как некоторые материалы / проводники имеют более высокое сопротивление, а другие — более низкое. В следующей статье объясняется сопротивление, его основы, методы расчета, приложения и многое другое.
Закон Ома устанавливает связь между током, протекающим через проводник, и разностью потенциалов на нем. Соотношение можно записать следующим образом: V — разность потенциалов на проводнике, I — ток, протекающий по нему, R — постоянная величина. Эта постоянная называется электрическим сопротивлением.
В ∝ I
В = IR
Итак, сопротивление – это сопротивление протеканию тока в электрической цепи.
Или
Определение сопротивления электричества: Отношение приложенного напряжения к току, протекающему по проводнику, дает сопротивление проводника.
Единица измерения: Ом, обозначенная омегой (Ом).
R = V/I
Итак, Ом = Вольт/Ампер
Единица сопротивления — Ом, названа в честь немецкого физика Георга Симона Ома, который сформулировал закон Ома после тщательного изучения взаимосвязи между током и напряжением. , и электрическое сопротивление. |
Факторы, влияющие на электрическое сопротивление
Сопротивление проводника зависит от следующих факторов:
- Длина проводника
- Площадь поперечного сечения
- Это материал
- Температура проводника
Соотношение между вышеупомянутыми коэффициентами можно представить следующим образом:
R = ρL/A
Где ρ — удельное сопротивление проводника, измеренное в омметрах (Ом·м)
Что такое удельное сопротивление? Чем оно отличается от сопротивления? Удельное сопротивление является неотъемлемым свойством данного материала. Это сопротивление материала единицы длины и единицы площади поперечного сечения при определенной температуре. Таким образом, оно может меняться в зависимости от заданной геометрии материала, но удельное сопротивление материала остается прежним. Например, она удваивается при увеличении длины провода и уменьшается вдвое при удвоении площади поперечного сечения материала.
Однако удельное сопротивление остается неизменным, поскольку оно по-прежнему рассчитывается для единицы длины и площади материала.
Так как R = ρL/A
ρ= RA/L
В следующей таблице показаны основные различия между сопротивлением и удельным сопротивлением.
| Характеристики | Сопротивление | Удельное сопротивление |
| Пропорциональность | Прямо пропорциональна длине и температуре и обратно пропорциональна площади поперечного сечения материала. | Только пропорционально температуре проводника. |
| Символ | R | ρ |
| Формула | R = V/I R = ρ(L/A) | ρ = (R×A)/L |
| Единица СИ | Ом | Омметр |
| Используется при создании нагревателей, предохранителей, и более. | Используется для контроля качества известковых почв. |
Что произойдет с сопротивлением чистого металла при повышении его температуры? Повышение температуры увеличивает сопротивление чистых металлов. Это изменение сопротивления происходит из-за увеличения числа электронов в зоне проводимости и увеличения вибрации атомов внутри провода, что снижает подвижность.
Итак, что произойдет с сопротивлением изолятора, если вы повысите его температуру? Противоположный сценарий имеет место, когда вы повышаете температуру изолятора. Его сопротивление уменьшается. Причиной этого изменения является увеличение движения электронов из зоны проводимости в валентную зону, поскольку между этими двумя зонами большая энергетическая щель. Следовательно, она уменьшается по мере увеличения проводимости.
Что такое резисторы? Электронные компоненты электрической цепи, оказывающие сопротивление протеканию тока, называются резисторами.
Они помогают регулировать ток и напряжение в электрической цепи так же, как краны помогают регулировать поток водопроводной воды. В дополнение к регулировке тока в цепи резисторы также позволяют распределять напряжение. Когда ток в цепи уменьшается с помощью резистора, избыточный ток превращается в тепло. Существуют следующие типы резисторов:
- Постоянные резисторы

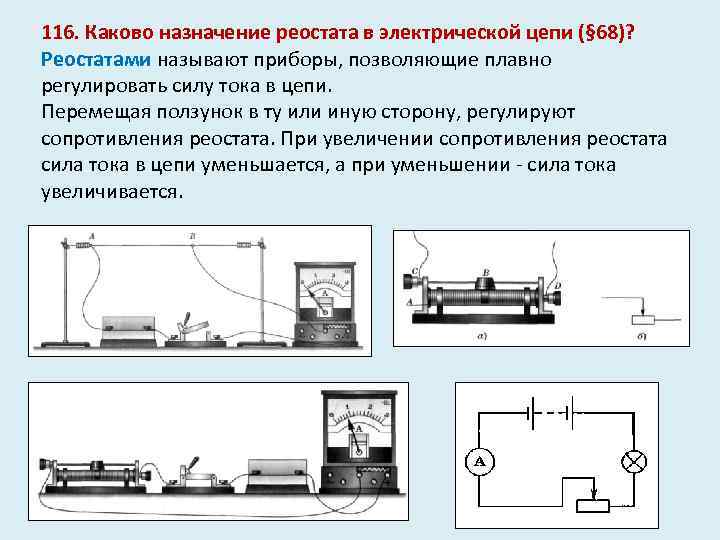

- Переменные резисторы
- Потенциометры
Есть несколько сходств между реактивным сопротивлением и сопротивлением. Например, оба противодействуют протеканию тока и имеют одну и ту же единицу измерения — Ом (Ом).
Однако реактивное сопротивление возникает только при изменении тока в конденсаторах и катушках индуктивности, так как оно зависит от частоты переменного тока (переменного тока) через конденсатор или катушку индуктивности. В то время как сопротивление является препятствием для потока тока, т.
е. противостоит потоку электронов и замедляет их.
| Сопротивление | Реактивное сопротивление |
| Реагирует как на переменный, так и на постоянный ток. | Касается только изменений тока или переменного тока. |
| Измеряет сопротивление потоку тока. | Реактивное сопротивление измеряет сопротивление изменению тока. |
| Имеет простое значение. | Имеет комплексное значение в математическом анализе. В то время как одна часть является реальной частью, другая является мнимой. |
| Сопротивление создается только резистором. | Реактивность требует всех трех элементов: резистора, катушки индуктивности и конденсатора. |
Электрические компоненты подключаются одним из двух способов:
- Последовательные цепи: Компоненты подключаются один за другим.
- Параллельные цепи: Компоненты соединены параллельными ветвями.
В последовательной цепи можно рассчитать общее сопротивление путем сложения сопротивлений всех компонентов.
| Например, последовательная цепь имеет следующие резисторы: 6 Ом, 5 Ом и 8 Ом. Общее сопротивление в последовательной цепи равно R1 + R2 + R3 Р = 6 + 5 + 8 R = 19 Ом |
Если вам не известны значения отдельных сопротивлений, вы можете воспользоваться законом Ома и рассчитать сопротивление по формуле: V = IR. Имейте в виду, что:
- Ток в последовательной цепи одинаков во всех точках.
- Общее напряжение совпадает с напряжением питания.
- Используя ток и напряжение, вы можете найти общее сопротивление в цепи, а затем рассчитать отдельные сопротивления.
Цепь, которая разветвляется на несколько путей, которые позже соединяются, называется параллельной цепью.
При протекании тока через каждую ветвь параллельной цепи общее сопротивление можно рассчитать по следующей формуле:
Общее сопротивление = 1R1+1R2+1R3
| Например, если параллельная цепь имеет четыре ответвления с сопротивлениями 10 Ом, 2 Ом, 5 Ом и 1 Ом, общее сопротивление можно рассчитать следующим образом: Р = 110+12+15+11 Р = 1+5+2+1010 Р= 1810 R= 1,8 Ом |
Если вы не знаете индивидуальные сопротивления, вы можете использовать закон Ома, чтобы найти сопротивление. Однако имейте в виду следующее:
- Напряжение на ответвлении параллельной цепи равно общему напряжению в цепи.
- Ток может быть разным в каждой ветке, поэтому необходимо знать общий ток.
- Используя общий ток и напряжение в цепи, вы можете рассчитать общее сопротивление в цепи, а затем найти отдельные сопротивления.
Сопротивление и закон Ома можно наблюдать в повседневной жизни.
Ниже приведены некоторые примеры электрического сопротивления:
Имеются регуляторы для управления скоростью вращения вентиляторов. Ток, протекающий через вентилятор, можно проверить, изменив сопротивление с помощью регулятора. Круговое вращение ручки помогает получить переменное сопротивление на выходных клеммах.
Электрические нагревателиЭлектрические нагреватели имеют металлическую спираль с высоким сопротивлением. Он пропускает через себя только определенное количество тока и при этом нагревается. По закону Ома можно легко рассчитать мощность, которую необходимо подать на нагреватель.
Электрические утюги и чайникиЭлектрические чайники и утюги имеют несколько резисторов, которые ограничивают величину тока, протекающего через них, для обеспечения необходимого тепла. Размер резисторов можно определить по закону Ома.
Предохранитель Электрические предохранители — это защитные компоненты, которые играют жизненно важную роль в ограничении силы тока, протекающего через бытовую цепь.
Провода внутри предохранителя имеют высокое сопротивление и низкую температуру плавления. Высокое сопротивление предотвращает прохождение через него тока, превышающего предписанное значение, а низкая температура плавления позволяет ему размыкать цепь при прохождении через него большого тока.
Обратная величина удельного сопротивления дает проводимость. В то время как проводимость является мерой того, насколько легко ток течет в проводнике, удельное сопротивление обеспечивает меру того, насколько материал будет сопротивляться протеканию тока. Удельное сопротивление обозначается ρ и измеряется в Ом·м; проводимость определяется как σ и измеряется в Сименсах ( 1/Ом·м). Так, когда удельное сопротивление низкое, проводимость высокая, и наоборот.
Q2. Какая связь между сопротивлением и проводимостью? Проводимость обратно пропорциональна сопротивлению.
