Просмотр полной версии : Нагрузочное сопротивление нужно или нет? Доброго времени суток! Модули настроил.
Помогите рассчитать сопротивление.
← →
Дмитрий С ©
(2010-06-12 17:20
Нужно рассчитать сопротивление, которое нужно включить последовательно с светодиодом, чтобы тот работал от 12V.
Параметры светодиода:
• Потребляемый ток (I): 20 mA;
• Рабочее напряжение (U) от 2.8 до 3.6 V (возьмем 3 V).
Я рассуждаю так:
1. Сопротивление диода (по закону Ома)
R = U / I = 3 / 0.020 = 150 Ом
2. От 12 V нормально будут работать 4 светодиода подключенных последовательно (по какому закону не помню, но помню что это так). Поэтому для подключения 1 светодиода нужно добавить в цепь сопротивление 3х светодиодов.
R3 = 3 * R = 450 Ом.
3. Получаем схему:
(+) —|◄—|450Ом|— (-)
С пониманием физики электрического тока у меня плохо, а тут, как известно знают всё. Поправьте меня, если где ошибся.
← →
Владислав ©
(2010-06-12 17:33) [1]
Не-не-не.
По закону Ома берем подаваемое напряжение (12 В), берем необходимый ток (20 мА), считаем сопротивление. R = 12/0.020 = 600 (Ом).
Подключаем, наслаждаемся.
← →
Дмитрий С ©
(2010-06-12 17:35) [2]
> Владислав © (12.06.10 17:33) [1]
600 Ом — это сопротивление всей цепи, диода вместе с резистором, разве нет?
← →
Anatoly Podgoretsky ©
(2010-06-12 17:50) [3]
> Дмитрий С (12.06.2010 17:35:02) [2]
Если твое рассуждение насчет 3 вольт правильно, то расчет верный, надо
погасить 9 вольт, что ток был 20 ма
← →
Pavia ©
(2010-06-12 17:53) [4]
450Ом хватит можно меньше и больше.
> • Рабочее напряжение (U) от 2.8 до 3.6 V (возьмем 3 V).
Скорее всего диапозон гораздо шире.
Главное что-бы он на обратное не светился и напряжение постоянно.
← →
Дмитрий С ©
(2010-06-12 18:01) [5]
> Anatoly Podgoretsky © (12.06.10 17:50) [3]
Так по закону Ома тоже получается 450 Ом, что логично. Спасибо
> Pavia © (12.06.10 17:53) [4]
> Скорее всего диапозон гораздо шире.
Такой диапазон указан в описании светодиода.
> Главное что-бы он на обратное не светился и напряжение постоянно.
Что значит «на обратное не светился»?
Кстати, это хорошее замечание. Напряжение может меняться от 10 до 14,5 V (бортовая сеть авто). В этом случае нужно рассчитать сопротивление для максимального напряжения?
← →
Владислав ©
(2010-06-12 18:07)
Вспоминаем физику и диод.
В нормальных условиях в одну сторону сопротивление близко к нулю, в другую близко к бесконечности.
именно это свойство диода применяется в диодном мосте для преобразования переменного тока в постоянный.
← →
Anatoly Podgoretsky ©
(2010-06-12 18:08) [7]
> Дмитрий С (12.06.2010 18:01:05) [5]
> Что значит «на обратное не светился»?
Что бы дым с него не шел, и сам он не светился при этом.
← →
NailMan ©
(2010-06-12 18:11) [8]
Чтобы не разрывать себе мозг есть интернет
http://www.novomoskovsk.ru/andreev/led_calc.html
← →
Дмитрий С ©
(2010-06-12 20:03) [9]
> Anatoly Podgoretsky © (12.
06.10 18:08) [7]
ну примерно понял:)
> NailMan © (12.06.10 18:11) [8]
Спасибо.
Еще один вопрос встал, подскажите хороший интернет магазин для радиолюбителей, где можно заказать необходимые принадлежности и радиодетали?
← →
begin…end ©
(2010-06-12 20:26) [10]
Uпит — напряжение источника питания (12 В)
Uраб — рабочее напряжение светодиода (3 В)
I — ток в цепи (0,02 А — через светодиод, сопротивление и источник питания ток течёт одинаковый)
R — сопротивление светодиода
R» — искомое сопротивление
Падение напряжения на светодиоде и резисторе, вместе взятых:
I * (R + R») = Uпит
Падение напряжения на светодиоде:
I * R = Uраб
Вычитая из 1-го уравнения 2-е, получим: I * R» = Uпит — Uраб, отсюда:
R» = (Uпит — Uраб) / I = (12 — 3) / 0,02 = 450 Ом
Мощность, выделяемая на резисторе:
P» = R» * Sqr(I) = 450 * Sqr(0,02) = 0,18 Вт
← →
begin.
..end ©
(2010-06-12 20:28) [11]
> Дмитрий С © (12.06.10 20:03) [9]
http://chip-dip.ru/
← →
Дмитрий С ©
(2010-06-12 21:07) [12]
> http://chip-dip.ru/
Тоже то что нужно.
> Мощность, выделяемая на резисторе:
> P» = R» * Sqr(I) = 450 * Sqr(0,02) = 0,18 Вт
Резистор можно брать мощнее, в случае если нет точно такого?
И еще такой вопрос. В том же магазине есть, например,
— Резисторы постоянные выводные 0.25Вт 5-10%
А что означают эти 5-10% ? (ссылка: http://www.chip-dip.ru/search.aspx?tmpl=results&searchtext=%F0%E5%E7%E8%F1%F2%EE%F0 )
В рамках этой же темы хотелось бы спросить, как подбирать сопротивление резистора для подключения транзистора.
Хочу собрать по схеме «индикатор мощности для звуковой колонки».
Нашел вот такую схему:
http://cxem.net/sound/raznoe/indikators2-2.gif
(источник с описанием: http://www.remexpert.com/ipb/topic907.html?mode=threaded&pid=3695)
Для нее по описанию подобрал такой транзистор: Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В 60
Макс. напр. к-э при заданном токе к и разомкнутой цепи б.(Uкэо макс),В 40
Максимально допустимый ток к ( Iк макс.А) 0.1
Статический коэффициент передачи тока h31э мин 110
Граничная частота коэффициента передачи тока fгр.МГц 150
Максимальная рассеиваемая мощность ,Вт 0.25
http://www.chip-dip.ru/product1/35670756.aspx
На схеме указаны резисторы сопротивлением 470 Ом, но там транзистор кт315в — не такой, какой я выбрал. На российском меня смутил маленький «Статический коэффициент передачи тока h31э мин», равный 30, тогда как в описании рекомендовался более 100.
До диодов и конденсаторов пока не дошел.
← →
Anatoly Podgoretsky ©
(2010-06-12 21:16) [13]
> Дмитрий С (12.
06.2010 21:07:12) [12]
Ни одна деталь не критично, можно практически использользовать близкие
детали.
← →
Дмитрий С ©
(2010-06-12 21:54) [14]
> Anatoly Podgoretsky © (12.06.10 21:16) [13]
>
> > Дмитрий С (12.06.2010 21:07:12) [12]
>
> Ни одна деталь не критично, можно практически использользовать
> близкие
> детали.
Это хорошо.
Про конденсаторы вопрос:
У них есть параметр «Рабочее напряжение». Какое выходное напряжение усилителя я, естественно, не знаю. Можно использовать с заведомо большим параметром, например 35В ? Нормальный ли Допуск номинальной емкости, равный 20%?
И какой лучше выбрать «Алюминиевый электролитический» или «Танталовый электролитический»?
← →
инспектор
(2010-06-12 21:55) [15]
У светодиода нет сопротивления.
У него есть падение напряжения при заданном токе.
> На российском меня смутил маленький «Статический коэффициент
> передачи тока h31э мин», равный 30, тогда как в описании
> рекомендовался более 100
Так это min. На этот коэффициент не стоит рассчитывать, он меняется во время работы. Хотя скорее вместо буквы в лучше взять букву г
← →
NailMan ©
(2010-06-12 22:54) [16]
> [9] Дмитрий С © (12.06.10 20:03)
> Еще один вопрос встал, подскажите хороший интернет магазин
> для радиолюбителей, где можно заказать необходимые принадлежности
> и радиодетали?
Если нужны ценики с «номерами телефонов» — в чипдип. а я как разработчик-любитель беру детали в www.megachip.ru или www.smd.ru посредством инет-покупок. Паяльное оборудование итрасходники в чипедипе или в www.
radiodelo.ru. Детальки в чипедипе брать — разоришься. Правда я беру десятками-сотнями — все равно дешевле чем в чиподипе взять даже десятками-штуками %-)
← →
KilkennyCat ©
(2010-06-12 22:58) [17]
> http://chip-dip.ru/
питерская версия данного магазина отличается мерзостным обслуживанием и дикими ценами.
http://www.micronika.ru/
http://www.terraelectronica.ru/
http://www.megachip.ru
← →
гость
(2010-06-13 03:18) [18]
Последнее, что я паял руками был игрушечный светофор на светодиодах для 5-ти летнего сына… Светофор работал, как на автомате, так и в ручном режиме. Сынишка вжигал на игрушечных авто вокруг этого светофора…
А щаз… Уже начал забывать, как держать в руках паяльник.
Дешевле купить китайский ширпотреб… 🙁

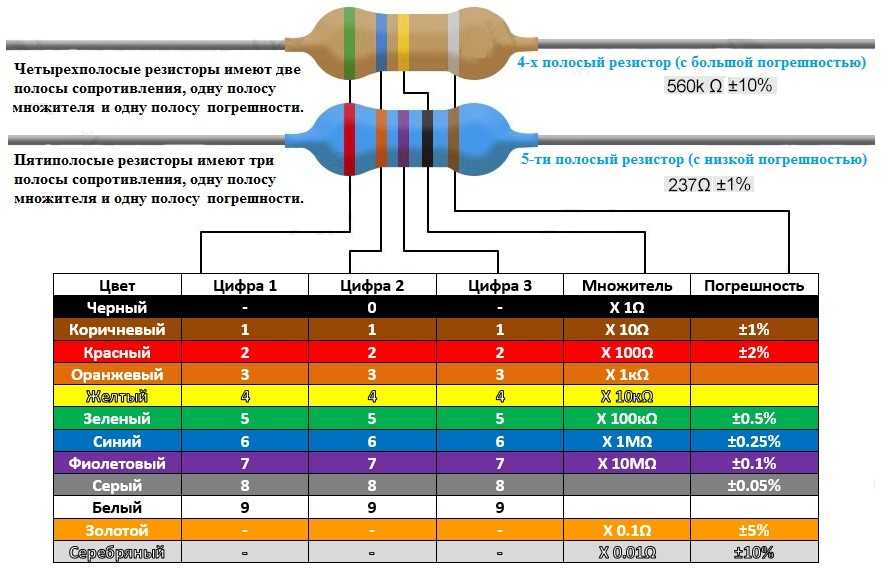

Вот значит какие сложности сейчас возникают… включить светодиод в бортовую сеть авто… Проценты на резисторах обозначают возможный процент отклонения сопротивления от номинала. Самые грубые и самые дешевые 20%. т.е. конкретный экземпляр резистора может быть от 360 до 540 Ом. Наиболее часто ювелирное соответствие номиналу резистора не требуется. В вашем случае тоже т.к. напряжение бортовой сети «гуляет». Главное чтобы при пиковых значениях напряжения ток не превысил максимально допустимого для светодиода (20 мА)
Но если уж приспичило подобрать с точностью до ома… берите тестер и подбирайте нужный резистор из партии. Или покупайте претезенционный (0,1%) который к тому же еще имеет небольшой температурный коэффициент изменения сопротивления (такие детали применяются например в измерительных приборах, где требуется высокая точность).
Кстати! Не забудьте расчитать рассееваемую на резисторе мощность. Р = падение напряжения на резисторе * ток = 9 * 0,02 = 0,18 Вт.
т.е. нужно брать 0,25 Вт-ный, а не 0,125 Вт-ный.
Совершенно аналогично и с конденсаторами. Напряжение электролита всегда должно быть выбрано с запасом, берите как минимум с 50% запасом по напряжению, а там ставьте хоть на 1500 вольт если место позволяет.
А «какой выбрать алюминиевый или танталовый?» Если критично время наработки на отказ схемы (надо лет экак 20 кряду при круглосуточной эксплуатации) — ставьте танталовые, если таких требований к надежности нет — ставьте что есть под рукой или что дешевле.
А там ставьте в схему то, к чему душа лежит… у меня же при мысли о танталовых конденсаторах и претезенционных резисторах для того, чтобы погасить 9 вольт на светодиоде сразу возникла ассоциация использования золотых гвоздей для столярных работ. 🙂
← →
Германн ©
(2010-06-13 03:36) [19]
> Параметры светодиода:
> • Потребляемый ток (I): 20 mA;
> • Рабочее напряжение (U) от 2.
8 до 3.6 V (возьмем 3 V).
>
Бред.
Или я очень отстал от жизни.
У диода (любого диода включая светодиод нет и не может быть такого параметра. Точнее «таких параметров»)!
Боже, куда мы катимся!?
← →
silver ©
(2010-06-13 09:48) [20]
Удалено модератором
← →
Virgo_Style ©
(2010-06-13 18:22) [21]
> Или я очень отстал от жизни.
Похоже на то 🙂
—
Чип-и-дип и у меня оставил неприятные впечатления. Хотя в конечном итоге я все получил, но времени это заняло — словно из Китая везли.
← →
Германн ©
(2010-06-14 02:21) [22]
> Virgo_Style © (13.
06.10 18:22) [21]
>
>
> > Или я очень отстал от жизни.
>
>
> Похоже на то 🙂
>
И в чём именно? Если не секрет. 🙂
> Чип-и-дип и у меня оставил неприятные впечатления. Хотя
> в конечном итоге я все получил, но времени это заняло —
> словно из Китая везли.
>
Во всех магазинах можно нарваться на подобную ситуацию. Все они в своих прайс листах стараются публиковать всё что могут найти в И-нете. Но всегда нужно интересоваться сроками поставки конкретной продукции. Ибо она (продукция) может:
1. быть на складе магазина;
2. быть заказана у поставщика;
3. вообще не существовать, ибо производитель только анонсировал такой продукт.
← →
Virgo_Style ©
(2010-06-14 11:22) [23]
> И в чём именно? Если не секрет.
🙂
в том, что
> нет и не может быть такого параметра. Точнее «таких параметров»
🙂
Не, если Земля не имеет форму шара — то эти параметры будут называться, наверное, «номинальный ток» и «падение напряжения на диоде при номинальном токе».
Это если «по науке». А если хочется продать побольше — тогда «потребляемый ток» и «напряжение питания» — самое оно 🙂
> Но всегда нужно интересоваться сроками поставки конкретной
> продукции.
В практически всех подобных магазинах сроки поставки написаны на страничке товара.
Вот только иногда они не имеют ничего общего с реальностью 🙁
← →
абизяна
(2010-06-14 12:45) [24]
> Virgo_Style © (14.06.10 11:22) [23]
Нормальный, не перегретый диод, почти, не потребляет ток, так-что такая характеристика, как «потребляемый ток» для диода представляет этот самый диод в виде электроплиты.
Кстати, падение напряжения на диоде почти не зависит от протекающего через него тока — это одно из отличительных свойств полупроводниковых приборов от пассивных сопротивлений — резисторов. Когда-то, за отсутствием стабилитронов на малые напряжения использовали диоды при прямом включении по несколько штук последовательно и они отлично справлялись со стабилизацией напряжения, что, определённо, доказывает независимость падения напряжения на диоде от величины протекающего через него тока.
← →
Virgo_Style ©
(2010-06-14 23:55) [25]
> абизяна (14.06.10 12:45) [24]
Все это очень интересно и познавательно, но не имеет к светодиодам ровно никакого отношения.
Потребление 3Вт — норма жизни (а бывает и 30), и ВАХ параболическая.
← →
Дмитрий С ©
(2010-06-15 07:27) [26]
> почти, не потребляет ток
А за счет чего он светиться должен тогда?
← →
Inovet ©
(2010-06-15 07:47) [27]
> [25] Virgo_Style © (14.
06.10 23:55)
> параболическая
Эээ. Может не совсем? Сравним наш диод (или для пущей наглядности стабилитрон, как говорилось выше) с вакуумным диодом (подкинем там резисторами напруги) и куском провода на одной установке из одного генератора напряжения и трёх осциллографов (опять же для пущей наглядности).
← →
Inovet ©
(2010-06-15 07:48) [28]
> [26] Дмитрий С © (15.06.10 07:27)
> А за счет чего он светиться должен тогда?
А вот и заметим это ещё на четвёртом.
← →
Inovet ©
(2010-06-15 07:52) [29]
Да. Наш генератор напряжения будет нам выдавать +- относительно 0 — который будет масса, хе. По-моему школьный курс физики, но могу чуть ошибаться.
← →
Inovet ©
(2010-06-15 08:06) [30]
Сформулирую точнее постановку эксперимента.
Есть: четыре коробочки (возможно чёрных), на каждой написана сила тока +-. Задача: снять ВАХ со всех. Выоводы: сравнить и сделать предположения о содержимом. Работа: сделать измерительную установку для решения задачи.
← →
Inovet ©
(2010-06-15 08:10) [31]
> [30] Inovet © (15.06.10 08:06)
> сила тока +-.
И напряжение, пожалуй не лишним будет.
← →
Virgo_Style ©
(2010-06-15 09:20) [32]
> Может не совсем?
Ну, если быть точным — то скорее экспонента.
Однако рабочий участок настолько невелик, что imho вполне сойдет за параболу 🙂
← →
Anatoly Podgoretsky ©
(2010-06-15 09:38) [33]
http://www.lumenhouse.ru/index.php?option=com_content&task=view&id=59&Itemid=21
← →
Jeer ©
(2010-06-15 10:35) [34]
Мда.. инженерами и не пахнет, увы.
Диод, как впрочем и любой другой двухполюсный электроэлемент, имеет такую двухпараметрическую зависимость, как вольт-амперная характеристика.
Кроме того, имеются предельные параметры напряжения и тока.
Для простейшего расчета ( без учета дестабилизирующих факторов ), достаточно знать номинальный ток и падение напряжения на светодиоде — это и есть рабочая точка на ВАХ.
Разность напряжения питания и падения напряжения на светодиоде в рабочей точке, поделенная на рабочий ток, дает значение сопротивления резистора.
← →
Inovet ©
(2010-06-15 12:07) [35]
> [34] Jeer © (15.06.10 10:35)
> Мда.. инженерами и не пахнет, увы.
Мы тут уже перешли к исследованию неизвестного прибора с двумя клеммами. Будем считать, что образцы есть в запасе, иначе значительно сложнее исследовать, хотя начнём тогда от нуля на нашем генераторе напряжения что ли, и будем по чуть-чуть добавлять в обе стороны на каждом замере, пока не увидим неповторяющиеся показания, тут сделаем вывод о разрушении образца и его предельных параметрах — тогда и надписей не надо на корбках.
> [33] Anatoly Podgoretsky © (15.06.10 09:38)
Там не показаны ещё несколько важных участков, но для сабжа, естественно, даже больше чем надо.
> [34] Jeer © (15.06.10 10:35)
> в рабочей точке
Вот
Смайликов выше, как обычно, не наставил.
🙂
← →
абизяна
(2010-06-15 18:20) [36]
> Virgo_Style © (14.06.10 23:55) [25]
>
> > абизяна (14.06.10 12:45) [24]
>
>
> Все это очень интересно и познавательно, но не имеет к светодиодам
> ровно никакого отношения.
>
> Потребление 3Вт — норма жизни (а бывает и 30), и ВАХ параболическая.
>
> <Цитата>
Вот сходи по ссылке в [33]. Ну и гду здесь парабола на рабочем участке?
И, как писали выше «ток потребления 0,02А при 3В». Каким это образом получается 3Вт?
ВАХ светодиода отличается от обычного диода тем, что рабочий участок сдвинут вправо и несколько более пологая, т.е. падение напряжения на светодиоде раз в 10 больше чем на диоде, но, всё-таки слабо зависит от величины тока.
http://www.radiodetali.com/article/all/led-faq.
htm
> Дмитрий С © (15.06.10 07:27) [26]
>
> > почти, не потребляет ток
>
> А за счет чего он светиться должен тогда?
почти Т.е. светит так же, как и протребляет. Хотя, конечно, есть и помощнее, к примеру, как утверждал Чубайс:»На основе нанотехнологий российские учёные … .» Просто речь шла о 20мА и 3В, что означает 60мВ.
← →
Jeer ©
(2010-06-15 18:26) [37]
> почти Т.е. светит так же, как и протребляет
Ерунда. КПД обычных светодиодов 20..50%
← →
абизяна
(2010-06-15 18:44) [38]
http://moto.w6.ru/obshee/poleznoe/199-svetodiody-i-ikh-primenenie.html
Что такое сопротивление и почему оно имеет значение?
Говоря о цепях, сопротивление — это обычное слово, с которым вы столкнетесь.
Что это такое и почему это важно? Руководитель лаборатории Xymox Джерри Кинг ответил на эти (и другие) вопросы!
Сопротивление — электрическое измерение, которое помогает определить, насколько легко ток может течь по цепи; в этом посте мы имеем в виду экранные печатные схемы (также известные как печатные трассы). Легче всего представить сопротивление как то, насколько трудно течь току, в конце концов, это называется «сопротивлением».
Почему компании хотят/нуждаются в более высоком или более низком сопротивлении для мембранного переключателя?
Требования и спецификации обычно зависят от того, что способна воспринимать оконечная электроника. Пример: если вы замкнете типичный переключатель, измеренное сопротивление, вероятно, будет меньше 100 Ом. Электроника отслеживает следы мембранного переключателя в поисках значений сопротивления. Если между двумя дорожками обнаруживается сопротивление, электроника может отправить сигнал на включение светодиода.
Электроника в устройстве может быть «настроена» на распознавание определенного предела значения сопротивления. Как правило, большинство конечных приложений могут воспринимать сопротивление в несколько сотен Ом и более. Для поставщиков HMI это важно с точки зрения электрических испытаний. При настройке тестовых программ максимальный предел сопротивления должен быть запрограммирован для каждого ключевого места на детали. Если используется пороговое значение, которое ниже истинных требований клиентов, это может привести к отказу от совершенно хороших продуктов.
Что может повлиять на значение сопротивления напечатанной трассы?
Ширина и длина имеют определенное значение.
Узкие дорожки = более высокое сопротивление
Более длинные дорожки = более высокое сопротивление
Думайте об этом как о реке: воде труднее течь через длинную узкую реку, чем через короткую и широкую реку.
За последние несколько лет это стало особенно актуально; интерфейсы становятся меньше, но клиенты хотят тех же функций.
Чтобы достичь этого, следы должны быть узкими просто потому, что не так много «недвижимости», на которой можно разместить следы.
Химический состав самих чернил определяет значение стойкости. Материал с высокой проводимостью создаст чернила с более низким сопротивлением. Серебро — очень хороший проводник; это основа токопроводящих чернил, которые Xymox производит самостоятельно. Углерод, например, обладает проводящими свойствами, но является плохим проводником, у него будет значительно более высокое значение сопротивления.
Какие корректировки можно внести в чернила, чтобы создать другое значение сопротивления?
Если изменить соотношение серебряных чешуек и смолы (смола представляет собой базовую смесь, которая скрепляет серебряные чешуйки и заставляет чернила прилипать к подложке), сопротивление изменится.
Больше чешуек серебра = меньше сопротивление
Меньше чешуек серебра = выше сопротивление.
Для этой настройки существуют ограничения; если процентное содержание серебряных чешуек становится слишком низким, чешуйки не смогут должным образом перекрываться для создания электрического контакта.
В этом случае переключатель не сработает. Если процентное содержание чешуек серебра становится слишком высоким, смолы недостаточно, чтобы скрепить все вместе и приклеить к основе. Другие чернила можно комбинировать с серебряными чернилами для увеличения стойкости. Например, можно добавить углеродные чернила, что повысит стойкость.
Обычно резисторы монтируются на их печатных платах, но *бессовестная вилка* Xymox также может напечатать «резистор» на переключателе. В этом случае резистор используется для ограничения величины тока, поступающего на светодиод (это очень важно, поскольку светодиод может быть поврежден при перегрузке по току). Резистивные чернила обычно имеют гораздо более высокое значение сопротивления, чем серебряные чернила. Большинство из них представляют собой угольные чернила, которые можно изменить, добавив изоляционные чернила.
Сопротивление является важным фактором в электронных схемах, более высокое сопротивление затрудняет протекание тока, более низкое сопротивление облегчает протекание тока.
Каковы ваши характеристики сопротивления?
Есть вопрос по дизайну? Не стесняйтесь спрашивать, наши опытные инженеры-конструкторы всегда готовы помочь вам! (никаких обязательств, обещаю)
«Сопротивление» Основные понятия об электричестве — Производство печатных плат и сборка печатных плат
Слово «Сопротивление» литературно означает противодействовать или сопротивляться чему-либо. Это слово может использоваться в терминах сопротивления, создаваемого полицией или вооруженными силами, чтобы остановить толпу или толпу, чтобы остановить протест или насилие, или оно может использоваться как технический термин в области электроники и электротехники , чтобы показать оппозицию поток электричества.
В этой статье мы обсудим слово «Сопротивление» в области электротехники и электроники.
Сопротивление – это свойство материала или склонность сопротивляться или сопротивляться потоку тока или электричества.
Единицей измерения сопротивления является «Ом» Ом. Он обозначается заглавной «R» и математически является действительным числом. Термин «сопротивление» в электрике и электронике используется для цепей постоянного тока «Постоянный ток». Прибор, используемый для измерения сопротивления, называется «Омметр» 9.0003
Что такое цепь постоянного тока:Цепь постоянного тока — это цепь, которая имеет источник постоянного напряжения или тока, а поток направления тока является однонаправленным. Любая цепь, которая работает от батареи, источника постоянного тока или любого источника постоянного напряжения, такого как солнечные батареи, называется цепями постоянного тока.
Что такое импеданс: Импеданс печатной платы — это сопротивление, используемое в цепях переменного тока. Цепь, в которой источником питания является переменный ток, такой как генератор переменного тока, генератор или коммерческая розетка 220 В/110 В.
В цепи переменного тока важную роль играет частота сети (50 Гц или 60 Гц). Цепь переменного тока содержит индуктор и конденсаторы, сопротивление которых зависит от частоты, называемое «реактивным сопротивлением». Это реактивное сопротивление плюс сопротивление постоянному току образует импеданс переменного тока цепей переменного тока.
Однако в этой статье мы сосредоточимся только на цепях постоянного тока «Сопротивление», а цепи переменного тока «Импеданс или реактивное сопротивление» будут обсуждаться в следующих статьях.
Что именно 1 Ом Сопротивление ..?Говорят, что сопротивление равно 1 Ом, если цепь питается от батареи 12 В, что приводит к протеканию тока силой 12 ампер в цепи. Таким образом, сопротивление цепи равно 1 Ом.
Что такое цепь: Цепь представляет собой замкнутый контур, по которому поток тока покидает источник питания и возвращается обратно к источнику питания.
Цепь называется полной, если она следует этому правилу. Если нет, то цепь называется «разомкнутой» или «неполной».
Цепь состоит из электронных компонентов, соединенных друг с другом с помощью проводника для замыкания цепи для достижения желаемой функции.
Электронные компоненты бывают двух типов пассивные и активные. Эти компоненты соединены друг с другом от клеммы к клемме с помощью проводников.
Проводники и изоляторы:Проводник – это материал, который пропускает ток с наименьшим сопротивлением. Проводник фактически поддерживает протекание тока и, следовательно, используется для электрического соединения компонентов друг с другом. Очень хорошим примером является медь, золото, серебро и алюминий.
Изолятор — это материал, препятствующий прохождению тока или останавливающий его. Пример Бумага, тефлон, слюда, резина, керамика, ПВХ, стекло, дерево, фарфор.
” Резистор в основном представляет собой управляемый изолятор, который ограничивает протекание тока до заданной степени.
Закон Ома:
Основой электроники и электротехники является закон Ома. В нем говорится, что «Величина тока, протекающего через цепь, прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению цепи. “
Расчет сопротивления и удельного сопротивления:Сопротивление создается каждым материалом, будь то проводник или изолятор. Изолятор создает сопротивление в диапазоне мегаом и гигаом, а проводник — в диапазоне миллиом или микроом.
Чем меньше сопротивление, тем сильнее течет ток и, следовательно, материал является проводником
Чем больше сопротивление, тем меньше течет ток и, следовательно, материал является изолятором
Удельное сопротивление: Удельное сопротивление материала – это способность или способность сопротивляться протеканию тока.
Его единица измерения Ом-метр (Ом-м). По определению удельное сопротивление прямо пропорционально площади поперечного сечения провода и обратно пропорционально длине.
где R = сопротивление, A = площадь поперечного сечения, L = длина
Пример:
Давайте поговорим о медном проводнике.
Неизолированный отожженный медный провод калибра AWG 14 и длиной 100 метров закупается компанией для использования в обмотках сердечников трансформаторов. Найдите полное сопротивление провода.
Решение:
AWG (American Wire Gauge) — это стандартная система для определения калибра или диаметра толщины проволоки. Мы видим, что AWG 14 имеет диаметр 0,0633 дюйма.
1 дюйм = 2,54 см
1 дюйм = 0,0254M
Следовательно,
Теперь поместите это значение в
Мы знаем, что удельное сопротивление меди составляет
Следовательно,
Следовательно,
Пример света и сопротивления:.
Электрическая лампа состоит из нити накала, которая обеспечивает электрическое сопротивление постоянному току при питании от источника напряжения. Это сопротивление возникает, как только провода соединяются в замкнутую цепь. Замкнутая цепь — это цепь, которая не прерывается ни в одной точке цепи. Непрерывность не нарушена. Если цепь разорвется в какой-либо одной точке, цепь станет «разомкнутой». В разомкнутых цепях ток не будет течь и, следовательно, лампа не будет светиться. Преемственность нарушена.
Теперь предположим, что лампа/лампа рассчитана на 12 В и для питания лампы используется 12-вольтовая свинцово-кислотная батарея. Как только проводящие провода замкнуты на лампочку, лампочка будет светиться очень ярко. Это связано с тем, что цепь представляет собой «последовательную цепь» и в ней нет токоограничивающего резистора , соединенного последовательно. Это приведет к максимальному свечению лампы. В результате нить накала рассеивает много тепловой энергии, и эта тепловая энергия, в свою очередь, генерирует свет.
Включена последовательная цепь, в которой компоненты соединены последовательно или от одной клеммы к другой клемме. Цепь является последовательной, если положительный вывод одного компонента соединен с отрицательным выводом другого компонента. Поток тока остается прежним, но напряжение делится в соответствии с сопротивлением каждого компонента.
Теперь здесь мы подключили регулируемый резистор, чтобы управлять потоком тока через лампу, и переключатель, который также подключен последовательно для включения и выключения цепи. Когда переключатель «разомкнут», цепь будет выключена, а когда переключатель замкнут, цепь будет включена. Теперь предположим, что этот регулируемый резистор имеет значение 10 кОм. Когда он повернут на максимум, произойдет короткое замыкание, что означает «ноль Ом» и, следовательно, позволит протекать максимальный ток и полностью накалить лампу. А когда он повернут максимально в другую сторону, он становится максимальным сопротивлением (10 кОм) и создает большое сопротивление.
